景观设计图纸审核要点园林工程设计的基本流程可以大致分为项目评判阶段、概念方案阶段、方案设计阶段、扩初设计阶段、施工图阶段、施工配合阶段等几个阶段，其中概念方案阶段、方案设计阶段、扩初设计阶段和施工图阶段的设计图纸需要进行审核。

第一章景观概念方案设计图纸审核要点1.平面设计1.1 营销推广客服物业1、与营销理念切合程度1）符合当前营销市场的产品定位；2）符合产品建议书。

2、设计概念1）是否具有创造性、概括性；2）是否能唤起客户的认同感及向往心理。

3、设计主题主题是否明确，是否适于营销宣传。

4、风格定位风格定位须与建筑风格相同或相近，材料、质感相近。

1.2 景观1、基地分析1）设计范围是否准确；2）对基地理解是否深刻。

2、上位分析1）是否对现有的小区规划和建筑设计进行成分的分析研究；2）是否总结出现有条件的优缺点，并因此提出解决方案。

3、案例研究1）列举两个以上的类似案例，并对案例进行合理的分析；2）提出案例的可借鉴性。

4、功能空间布局、分隔功能空间的数量、面积满足需求。

5、动线分布符合车行、人行流线组织的合理性。

6、竖向设计1）方案是否与现场地形有较大出入；2）对特殊地形是否进行处理或利用；3）是否有无较大土方调动。

7、植物设计植物的选取及意向图片是否适宜本地生境条件。

8、分期建设是否适合公司的开发流程和进度。

9、节点分析1）重要节点的平面布局是否合理；2）是否有明确的功能和主题，并与整体景观统一协调。

10、政策、法规、规范的满足性1）与现行的政策法规无重大冲突；2）满足各项规范标准的实施性。

2.设计风格参考图片2.1 营销与营销设计理念切合度：是否满足营销需求，是否与整体风格产品定位能融合协调。

2.2 景观1、整体风格及重要节点效果图1）图片风格是否统一；2）内容是否详尽；3）是否能准确反映概念方案的设计内容。

2、小品、构筑物1）是否与整体风格统一；2）是否能体现景观整体概念；3）是否能体现空间主题。

扩初设计阶段出图标准一、图框、字体、线型、比例1.图框：(1)图幅一般总平面图宜用A1的图幅，详图宜用A2的图幅，当不能完全表达时可用A0的图幅以及A0~A2长边加长图幅：A0+、A1+、A1++、A2+ 。

一套图的图纸规格尽量统一，一般情况应不超过两种。

(2) 图签签字栏：签字区应包含实名列和签名列，扩初阶段实名列和签名列可不填写。

(3)其它①业主、工程名称：必须按各项目项目管理卡填写②子项名称：由施工图项目经理编制子项名称。

图纸名称：设计人员根据实际情况填写图纸名称。

③设计阶段：扩初图④图别：园建（园建扩初图，代码：YJK）、绿化（绿化扩初图，代码LK）⑤图号：另详图纸目录⑥日期：应精确到月份。

如2012.01⑦项目编号:由市场部统一编制各项工程的工程编号。

例如图签的“工程名称”是：中山远洋A11地块，对应的工程编号10122.字体①图名：字体为黑体,字高=6.0，景点名：字体黑体，字高=4.0②标注字体样式: HZTXT(含:标高、尺寸、等高线)：字体hztxt_e.shx，大字体hztxt.shx。

字高: 尺寸、竖向字高=2.5，材料等文字字高=3.0。

③索引标注字体样式: COMP：字体complex.shx、大字体hztxt.shx，字高=2.5。

3.线宽：另详图层线型1202.dwg4.线型：另详图层线型1202.dwg5.比例①总平面：项目较小时可用1：300、1：250、1：200，不用另出分区平面图（说明：1：300为能详细绘制平面图的限制最小比例）。

项目较大时应用更小比例1:500、1：600、1:800、1：1000、1:1500、1:2000等，同时为了清楚表达图纸内容必须做分区平面图（分区平面图比例一般为1：300、1：250、1：200，同时分区图比例必须统一）②主要节点放大平面图比例一般宜为：1:150、1：100、1：80、1：60、1：50等。

③景观小品、单体的平面图，立面图，剖面图比例一般宜用1：50、1：40、1：30、1：25、1：20、1：15、1：10等。

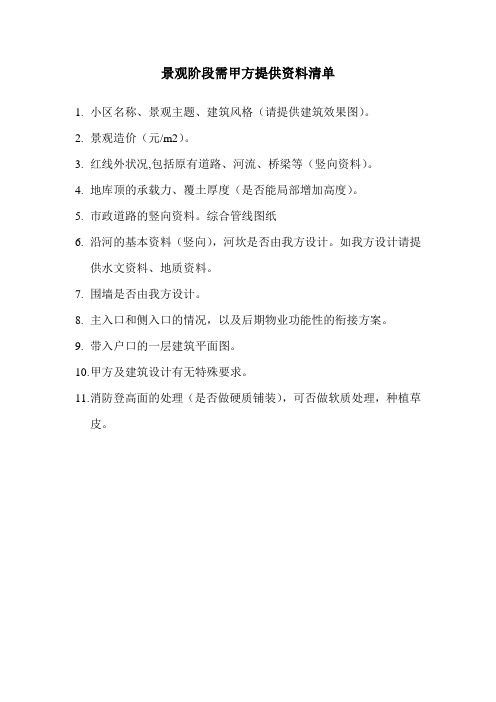

景观阶段需甲方提供资料清单
1.小区名称、景观主题、建筑风格（请提供建筑效果图）。

2.景观造价（元/m2）。

3.红线外状况,包括原有道路、河流、桥梁等（竖向资料）。

4.地库顶的承载力、覆土厚度（是否能局部增加高度）。

5.市政道路的竖向资料。

综合管线图纸
6.沿河的基本资料（竖向），河坎是否由我方设计。

如我方设计请提
供水文资料、地质资料。

7.围墙是否由我方设计。

8.主入口和侧入口的情况，以及后期物业功能性的衔接方案。

9.带入户口的一层建筑平面图。

10.甲方及建筑设计有无特殊要求。

11.消防登高面的处理（是否做硬质铺装），可否做软质处理，种植草
皮。

目录一、景观施工图设计范围和设计内容要求二、景观施工图设计时间安排三、景观施工图设计成果要求及其附件资料一、景观施工图设计场地范围和设计内容要求1.1设计范围CAD示意图（如下图示例）见附件“万悦城项目景观设计输入条件”PPT文件1.2设计范围CAD文件（如下图文件）1.3景观施工图设计空间范围：1.3.1用地红线内除建筑构建外的所有户外和半户外空间，包括小区内步行道路、公共活动广场、组团苑内外户外空间、首层和入口层架空层区等。

1.3.2建筑屋顶屋、顶花园和平台花园。

1.3.3区红线外的市政人行道路和绿化带、市政公共广场。

1.3.4其他，相见下表：景观施工图设计范围补充列表：编号区域名称是否备注01 红线外市政人行道路✓02 红线外市政绿化带✓03 公交车站牌及岗亭✓04 红线外市政广场✓05 红线外市政防噪林✓07 住户私家花园（私家部分）✓08 建筑首层架空层✓09 建筑避难层(公共部分) ✓10 建筑除入口层外的架空层✓11 会所等公共场所内外景观花园✓12 小区永久标识系统✓备注：所有架空层及有顶板、墙柱面的空间设计范围包括吊顶天花、柱面墙面装饰、地面铺装、绿化配置、家私及布品、灯光、绿化配置等。

二、景观施工图设计时间安排（如项目时间有调整，则依项目最新进度统一修改）三、景观设计成果要求及其附件资料附件1《景观扩初设计成果标准》附件2《景观施工图设计成果标准》附件3《景观设计输入条件清单表》附件一景观扩初设计成果标准武汉市万科房地产有限公司设计管理部目录第一部分景观扩初设计图纸目录及要求1.1 景观扩初设计成果提交要求1.2 景观扩初设计图纸目录及图纸要求1.3 重点关注总图竖向及管网第二部分附件表格2.1 景观扩初设计经济技术指标表2.2 项目景观材料部品清单初稿第一部分景观扩初图纸目录及图纸要求1.1景观扩初设计成果提交要求1.1.1景观扩初设计A2文本3套1.1.2景观全套扩初设计最终成果刻光盘两份1.2 景观扩初图纸目录8欢迎下载9欢迎下载1.3重点关注总图竖向及管网1.3.1 核对竖向标高1)设计场地周边道路及会对设计场地产生影响的周边标高是否为最新数据且准确；2)核对场地标高与周边道路及用地标高关系是否正确，是否体现景观设计意图；3)场地竖向标高设计与室外的管线设计标高和坡向应一致；4)结合场地设计标高和原始用地标高，须初步计算场地土方量，如土方量（挖方或填方）特别大，应调整设计，减小土方量；1.3.2CSD（管网图）审核1)10欢迎下载2)审核道路与管网、管井是否重叠，是否可以实施，并且不影响道路施工及效果。

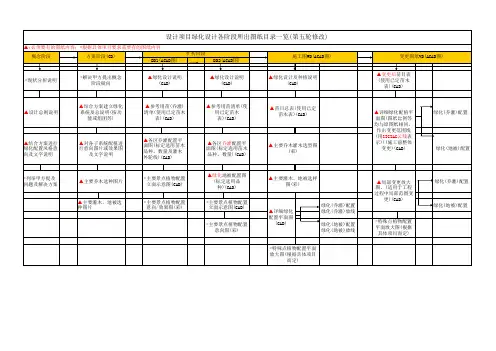

一方案设计阶段:分析图1、总平面图2、总平面景点标注图3、功能分析图4、竖向设计图5、交通分析图6、景观分析图7、绿化分析图分区平面图1A区详细平面图及意向图2B区详细平面图及意向图………..意向图1铺装意向图2园建小品意向图3灯具意向图4垃圾桶/坐凳意向图5主要乔木意向图6主要灌木/地被意向图二初步设计阶段:总图1总平面图2总平面索引图3总平面竖向图4总平面定位图5总平面尺寸标注图6总平面铺装图分区平面图1A区详细平面图(竖向/尺寸/铺装)2B区详细平面图(竖向/尺寸/铺装)……….园建详图1A区园建平面,立面,剖面图2B区园建平面,立面,剖面图…………备注:园建包括廊架、跌水池、装饰构架（钢结构、膜结构除外），硬地铺装，浮雕与雕塑（只提供宣传及创意建议）等绿化部分1绿化总平面图2乔木布置平面图3灌木布置平面图4地被布置平面图三施工图设计阶段:总图1总平面图2总平面索引图3总平面竖向图4总平面定位图5总平面尺寸标注图6总平面铺装图分区平面图1A区详细平面图(竖向/尺寸/铺装)2B区详细平面图(竖向/尺寸/铺装)……….园建详图1A区园建平面,立面,剖面图,节点大样图2B区园建平面,立面,剖面图,节点大样图绿化部分1绿化总平面图2乔木布置平面图3灌木布置平面图4地被布置平面图5苗木统计表结构部分1 各分区园建所需结构图水电部分1景观给排水分区索引平面图2 A区给排水平面图3B区给排水平面图……..4 各水景给排水详图电气部分1景观给排水分区索引平面图2A区给排水平面图3 B区给排水平面图……..。

景观园林初步设计阶段扩初阶段图纸所需清单在景观园林设计的过程中，扩初阶段是至关重要的。

这一阶段的主要任务是将初步设计概念转化为详细的施工图纸。

为了确保扩初阶段的顺利进行，以下是所需的清单：1、场地分析图纸：1、场地地图：包括场地的地形、地貌、植被、水文等基本信息。

2、场地分析报告：详细描述场地的自然特征、环境条件、文化背景等。

2、设计概念图纸：1、设计概念说明书：详细阐述设计理念、主题、目标等。

2、设计概念草图：包括总体规划图、区域规划图、节点设计图等。

3、扩初设计图纸：1、扩初设计说明书：详细描述扩初设计的思路、方法、标准等。

2、扩初设计图纸：包括详细的施工图纸，如平面图、立面图、剖面图等。

4、植物配置图纸：1、植物配置说明书：详细描述植物配置的原则、方法、种类等。

2、植物配置图：包括植物种植图、植物配置效果图等。

5、施工图纸：1、施工说明书：详细描述施工流程、方法、标准等。

2、施工图纸：包括施工平面图、施工立面图、施工剖面图等。

6、其他相关图纸和文件：1、其他相关图纸：如水电图纸、结构图纸等。

2、相关文件：如设计合同、委托书、会议纪要等。

在扩初阶段，这些图纸和文件将有助于设计师更全面地了解场地情况，制定更加合理的设计方案，并为后续的施工提供详细的指导。

也方便业主和管理部门进行监督和审查，确保设计的科学性和可行性。

园林景观施工图设计园林景观施工图设计园林景观施工图设计是一种技术性与艺术性相结合的工作，它需要设计师具备扎实的专业知识和丰富的实践经验。

园林景观施工图设计也是园林景观工程中非常重要的一环，它直接关系到工程的施工质量和效果。

本文将从园林景观施工图设计的概念、意义、原则、流程等方面进行探讨。

一、园林景观施工图设计的概念园林景观施工图设计是指将园林景观工程的设计理念和意图转化为具体的施工图纸的过程。

这些图纸包括地形改造、植物配置、建筑小品、水景、铺装等方面的设计，以及施工工艺、材料选择等方面的具体要求。

景观设计方案流程景观设计是一门综合性的艺术与科学，旨在创造美丽、实用且与周围环境相协调的户外空间。

一个成功的景观设计方案并非偶然所得，而是经过一系列严谨、系统的流程逐步实现的。

下面将详细介绍景观设计方案的流程。

一、项目前期调研这是景观设计的基础阶段，需要对项目的背景、场地条件、用户需求等方面进行深入了解。

1、了解项目背景包括项目的地理位置、气候条件、文化背景、历史沿革等。

例如，在一个历史文化名城进行景观设计，就需要充分考虑当地的历史建筑风格和文化传统，以确保新的景观与之相融合。

2、场地分析实地勘察场地的地形地貌、土壤状况、水文条件、植被分布等。

这有助于确定哪些区域适合建设，哪些需要保护或改造。

比如，若场地存在陡坡，可能需要设计梯田或挡土墙；若有湿地，需考虑其生态功能和保护措施。

3、客户需求沟通与客户进行充分的交流，了解他们对景观的期望和功能需求。

是想要一个休闲花园，还是一个多功能的户外活动空间？是否有特殊的偏好，如某种植物或景观风格？二、概念设计阶段在完成前期调研后，进入概念设计阶段，这是创意和灵感迸发的阶段。

1、头脑风暴设计师团队根据调研结果进行头脑风暴，提出各种设计概念和想法。

2、确定主题从众多的概念中筛选出一个核心主题，这个主题将贯穿整个设计方案，为后续的设计工作提供方向。

3、绘制概念草图以手绘或简单的电脑绘图方式，初步勾勒出景观的布局、主要元素和空间关系。

这些草图不需要很精确，但要能够传达设计的大致思路。

三、方案设计阶段在概念设计的基础上，进一步深化和细化设计方案。

1、平面布局设计精确绘制景观的平面布局图，包括道路、广场、绿地、水体等的位置和形状。

同时，标注出各种设施和元素的尺寸和位置。

2、竖向设计考虑场地的高差变化，设计合理的地形起伏，以创造丰富的空间体验和良好的排水条件。

3、植物配置设计根据场地的光照、土壤等条件，选择合适的植物种类，并进行合理的搭配，形成美观的植物景观。

4、景观小品设计包括座椅、路灯、雕塑等小品的设计，要与整体景观风格相协调，同时满足功能需求。
