施工图纸使用中常见问题及解决方案探讨施工图纸是建筑施工过程中不可或缺的重要文件，它记录了建筑设计师的设计意图和技术要求。

然而，在施工图纸的使用过程中，常常会遇到一些问题。

本文将探讨施工图纸使用中常见的问题，并提出解决方案。

一、施工图纸不清晰施工图纸的清晰度直接影响到施工质量和效率。

然而，由于图纸的复制、传输和存储过程中可能会出现失真、模糊等问题，导致施工图纸不清晰。

解决这一问题的方法有：1. 使用高质量的打印设备和纸张，确保图纸的清晰度。

2. 在图纸传输和存储过程中，使用高清晰度的扫描仪或数码相机进行备份，以防止图纸失真。

3. 在施工现场使用图纸时，避免将图纸暴露在阳光下或受到其他损坏的情况，保持图纸的清晰度。

二、施工图纸与实际情况不符在施工过程中，有时会发现施工图纸与实际情况存在差异，这可能是由于设计师在绘制图纸时遗漏或错误理解了某些信息。

解决这一问题的方法有：1. 在施工前，设计师应与施工人员进行充分的沟通，确保双方对图纸的理解一致。

2. 施工人员在施工过程中发现与图纸不符的情况时，应及时向设计师反馈，并与设计师一同寻找解决方案。

3. 在施工图纸中增加必要的标注和说明，以减少对设计意图的误解。

三、施工图纸缺乏详细信息有时，施工图纸中可能会缺乏一些关键的详细信息，如材料规格、施工工艺等，这给施工过程带来了困扰。

解决这一问题的方法有：1. 设计师应在绘制图纸时尽量提供详细的信息，以便施工人员准确理解和执行。

2. 施工人员在施工前应对图纸进行仔细研究，如有疑问应及时与设计师沟通，确保对图纸的理解准确。

3. 施工人员可以根据自身经验和专业知识，对缺乏详细信息的图纸进行合理推测，并与设计师协商确定最佳解决方案。

四、施工图纸更新不及时在施工过程中，设计师可能会对图纸进行修改和更新，但这些修改和更新可能没有及时传达给施工人员，导致施工偏离原设计意图。

解决这一问题的方法有：1. 设计师在对图纸进行修改和更新时，应及时通知施工人员，并提供最新的图纸。

100个现场常见图纸及施工问题优秀技术负责人必备这100个问题,在施工现场，设计和施工需要充分沟通，才能真正在安全、质量、进度及成本管理上等把握主动！一、结构专业的设计或施工问题部门、专业间配合类存在问题1：女儿墙、沉厕管井侧墙、屋面天窗壁等，大多是在钢筋混凝土板上为砌筑的砖或砌块墙体，砌体和混凝土两种不同材料界面处易形成裂缝，造成漏水。

解决措施：所有建筑要求做泛水处，均采用现浇混凝土泛水,泛水高度如建筑无特定要求的，按200高。

存在问题2:梁与板混凝土强度等级不同，施工不便。

解决措施：同时浇筑的梁、板混凝土强度等级应一致。

存在问题3：地下室后浇带要在至少60天后方可浇筑，但地下室外墙的防水及基坑回填工程却需要先行施工，如何处理。

解决措施：地下室外墙后浇带处,在外侧设一通高预制钢筋混凝土板,该板置于地下室外墙防水层内侧，建筑设计需考虑该处的防水做法,结构设计需考虑该板在后浇带尚未浇筑前用于拦挡回填土。

存在问题4：有些墙垛的尺寸太小，不便于砌筑且质量不宜保证.解决措施：与混凝土墙、柱相连的墙垛尺寸≤120×120或某一边长小于120时，采用现浇混凝土墙垛。

现浇混凝土楼板裂缝类存在问题5：屋面板混凝土强度等级偏高，易产生裂缝而漏水.解决措施:屋面结构混凝土强度等级尽可能≤C25级。

存在问题6：地下室底板混凝土强度等级偏高，易产生裂缝而漏水。

解决措施：施工周期较长的大体积混凝土(如地下室底板、外墙等），设计时宜考虑混凝土的后期强度，可采用不少于60天龄期的混凝土强度。

存在问题7：地下室底板及侧墙后浇带新旧混凝土界面处易产生裂缝，经常出现渗漏。

解决措施：后浇带接缝处应做成企口；主筋在后浇带处按断开处理；采用膨胀止水带.存在问题8：现浇混凝土板内预埋PVC电管时，混凝土板经常沿管线出现裂缝。

解决措施：钢筋混凝土板中预埋PVC等非金属管时，沿管线贴板底（板底主筋外侧)放置300宽φ1.0×10×10钢丝网片。

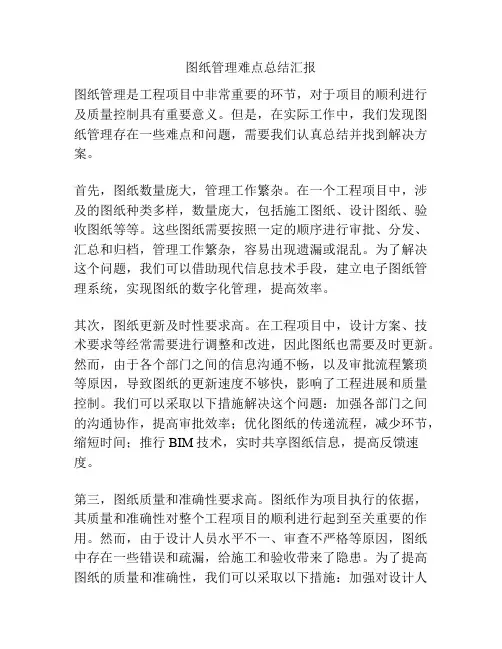

图纸管理难点总结汇报图纸管理是工程项目中非常重要的环节，对于项目的顺利进行及质量控制具有重要意义。

但是，在实际工作中，我们发现图纸管理存在一些难点和问题，需要我们认真总结并找到解决方案。

首先，图纸数量庞大，管理工作繁杂。

在一个工程项目中，涉及的图纸种类多样，数量庞大，包括施工图纸、设计图纸、验收图纸等等。

这些图纸需要按照一定的顺序进行审批、分发、汇总和归档，管理工作繁杂，容易出现遗漏或混乱。

为了解决这个问题，我们可以借助现代信息技术手段，建立电子图纸管理系统，实现图纸的数字化管理，提高效率。

其次，图纸更新及时性要求高。

在工程项目中，设计方案、技术要求等经常需要进行调整和改进，因此图纸也需要及时更新。

然而，由于各个部门之间的信息沟通不畅，以及审批流程繁琐等原因，导致图纸的更新速度不够快，影响了工程进展和质量控制。

我们可以采取以下措施解决这个问题：加强各部门之间的沟通协作，提高审批效率；优化图纸的传递流程，减少环节，缩短时间；推行BIM技术，实时共享图纸信息，提高反馈速度。

第三，图纸质量和准确性要求高。

图纸作为项目执行的依据，其质量和准确性对整个工程项目的顺利进行起到至关重要的作用。

然而，由于设计人员水平不一、审查不严格等原因，图纸中存在一些错误和疏漏，给施工和验收带来了隐患。

为了提高图纸的质量和准确性，我们可以采取以下措施：加强对设计人员的培训和考核，提高设计水平和工作质量；设立专门的图纸审查人员，对图纸进行严格审查；加强图纸的备份和保管，以防丢失或损坏。

第四，图纸传递过程中易出现信息丢失或传达不清。

由于图纸的传递是一个多环节、多人参与的过程，信息的传达容易出现失误或不清晰的情况，导致工期延误和质量问题。

为了解决这个问题，我们可以建立图纸传递的标准化流程，明确每个环节的责任和要求；加强沟通和协作，确保信息的准确传达；使用专业的图纸传递工具，比如扫描仪、电子邮件等，提高信息传递的效率和准确性。

综上所述，图纸管理存在的难点主要包括图纸数量庞大、图纸更新及时性要求高、图纸质量和准确性要求高，以及图纸传递过程中易出现信息丢失或传达不清等问题。

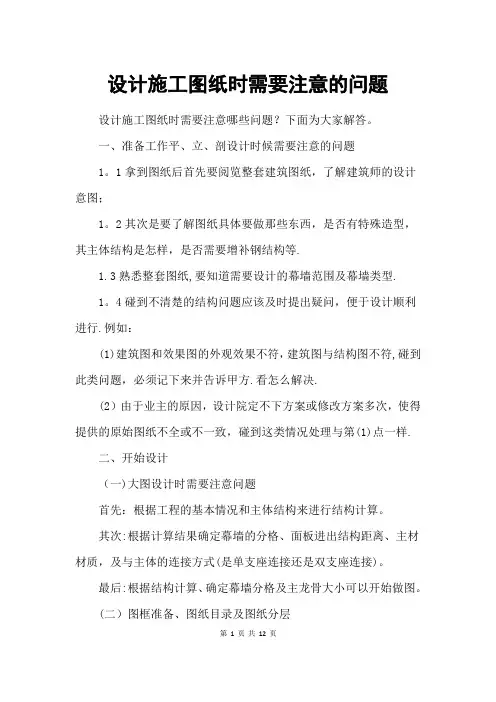

设计施工图纸时需要注意的问题设计施工图纸时需要注意哪些问题？下面为大家解答。

一、准备工作平、立、剖设计时候需要注意的问题1。

1拿到图纸后首先要阅览整套建筑图纸，了解建筑师的设计意图；1。

2其次是要了解图纸具体要做那些东西，是否有特殊造型，其主体结构是怎样，是否需要增补钢结构等.1.3熟悉整套图纸,要知道需要设计的幕墙范围及幕墙类型.1。

4碰到不清楚的结构问题应该及时提出疑问，便于设计顺利进行.例如：(1)建筑图和效果图的外观效果不符，建筑图与结构图不符,碰到此类问题，必须记下来并告诉甲方.看怎么解决.(2）由于业主的原因，设计院定不下方案或修改方案多次，使得提供的原始图纸不全或不一致，碰到这类情况处理与第(1)点一样.二、开始设计（一)大图设计时需要注意问题首先：根据工程的基本情况和主体结构来进行结构计算。

其次:根据计算结果确定幕墙的分格、面板进出结构距离、主材材质，及与主体的连接方式(是单支座连接还是双支座连接)。

最后:根据结构计算、确定幕墙分格及主龙骨大小可以开始做图。

(二）图框准备、图纸目录及图纸分层第1页共12页图框：首先做好图框,根据以往经验编制一施工图目录。

需注意工程名称、设计单位名称和设计日期要写清楚，每修改一次必须写上修改日期,便于以后查找。

目录：按平、立、剖、大样、钢结构、龙骨布置、节点、埋件图等次序排列。

图层：必须按不同饰面材料分不同的图层，以提高效率便以修改。

平面设计时要注意的问题（1)分格必须准确,这影响到以后设预埋件或后补埋件定位的准确性，把该考虑的问题全部考虑清楚，尽量做到一步到位;（分格尽量与建筑图中的分格保持一致，如果建筑图中的分格不符合实际情况,在满足结构计算的情况下，可以适当的调整,但必须保持原建筑外观效果)(2)幕墙面与结构面进出距离要表示准确清楚；（最好是从塔楼标准层开始往上下作每层的图纸,因为同一幅幕墙主龙骨是上下贯通的,这样主龙骨位置定下来，那么根据结构进出，就可以定下幕墙装饰面的位置。

设计中的重点、难点及关键技术问题的把握控制及相应措施第一篇：设计中的重点、难点及关键技术问题的把握控制及相应措施设计中的重点、难点及关键技术问题的把握控制及相应措施在本项目的设计重点问题的决策上，充分听取甲方意见，在规范许可范围内尽量满足甲方要求，做到：分析问题不主观、解决问题不拖延、修改方案不厌烦、承担责任不推诿。

公司成立了专门针对本次项目的项目小组，在设计的重点问题中集合各个专业，会同甲方，施工方等进行磋商力求设计出高质高量的工程项目设计。

针对本项目的难点技术：1）与甲方、施工方紧密配合，因地制宜分析、修改、补充设计，提出合理化建议。

作为施工预先控制，现场人员将及时协助甲方、监理、施工单位，制定、审查施工方案，尤其在土方造型，苗木种植等难点和部位一定到场协助。

而且，从保证质量的前提出发，尽量提供在类似工程中的有效经验，为加快施工进度提供技术服务。

2）施工期间与监理和施工单位搞好团结协作，在不违反国家规范，不降低工程标准，不影响工程质量的前提下，积极采纳合理化建议，努力降低工程造价，配合各方做好质量控制、进度控制和投资控制。

3）不按设计图纸进行施工的，一旦发现问题及时向甲方反馈，若遇影响工程的重大技术问题及时向甲方提交备忘录。

4）施工交底前，作好全部设计工作的完善和修改工作，并派出项目负责人、项目主管经理及各专业负责人参加交底。

设计施工交底包括对施工图设计交底、加工及安装技术交底，负责将设计内容、设计意图、设计中技术要点向甲方和施工方作详尽介绍，并认真听取甲方及施工方对设计提出的问题，作好记录，并做出合理准确答复，形成纪要。

5）变更设计（a）.施工阶段发生的变更设计及设计原则、工程规模、设计标准等较重大的设计变更，必须经过甲方、工程监理方、设计方、施工方四主方召开会议讨论研究，做出决议，进行变更设计。

上述情况的变更若属设计方或甲方原因，我院将免费对图纸进行修改。

我院所发出的变更通知单均加盖出图专用章。

施工技术图纸控制要求协议书甲方：（填写甲方名称及地址）乙方：（填写乙方名称及地址）鉴于甲方拟委托乙方进行相关施工项目，为确保施工的质量和进度，双方经过友好协商达成一致，签署本施工技术图纸控制要求协议。

一、施工技术图纸控制要求1. 甲方应准备、提供施工技术图纸，包括但不限于建筑图纸、结构图纸、给排水图纸、电气图纸等。

乙方应根据这些图纸进行施工。

2. 甲方应确保施工技术图纸的准确和完整，乙方有权在施工前审查并确认图纸内容。

3. 乙方在施工过程中如有发现施工技术图纸存在错误或不合理之处，应及时与甲方沟通，甲方应积极配合并作出相关修订。

4. 甲方负责监督乙方对施工技术图纸的正确使用和实施，确保施工过程符合技术要求。

5. 乙方在使用施工技术图纸时，应严格按照图纸要求进行施工，不得随意更改或偏离图纸的设计意图。

6. 乙方如需修改或调整施工技术图纸，应按照相关程序提出变更申请，并得到甲方的书面同意后方可进行。

7. 双方应共同配合验收施工技术图纸的质量和进度，如发现问题应及时进行沟通和解决。

8. 如乙方在施工过程中遇到施工技术图纸不明确或存在矛盾之处，应及时向甲方反馈，并等待甲方确认后再进行施工。

9. 双方应确保施工技术图纸的保密，未经对方书面同意，不得向第三方披露或使用。

二、违约责任1. 如甲方未按照约定提供准确和完整的施工技术图纸，或未配合乙方修订图纸，甲方应承担由此引起的一切责任和损失。

2. 如乙方未严格按照施工技术图纸进行施工，或未经甲方书面同意随意更改图纸内容，乙方应承担由此引起的一切责任和损失。

三、协议的生效与解除1. 本协议自双方签字之日起生效，并在施工期内持续有效。

2. 如因不可抗力等不可预见的原因无法履行本协议，一方应及时通知对方，并在合理的时间内协商解决方式。

3. 本协议解除时，双方应互相清算，结算相关款项，并相互确认无其他未尽事宜。

四、争议解决双方如因本协议引起争议，应通过友好协商解决；若协商不成，应提交甲方所在地有管辖权的人民法院进行诉讼解决。

施工图纸质量控制要点一、符合设计要求的准备阶段在开始绘制施工图纸之前，需要进行充分的准备工作，确保图纸能够符合设计要求。

首先，需要仔细阅读设计方案和相关技术规范，了解设计要求和标准。

其次，需要与设计人员和相关专业人员进行充分的沟通和交流，明确设计意图并解决存在的问题。

只有在准备阶段做足功课，才能绘制出质量过硬的施工图纸。

二、准确的尺寸和比例关系在绘制施工图纸时，尺寸和比例关系是非常重要的。

准确的尺寸可以保证施工人员能够按照图纸上的要求进行施工，而合理的比例关系可以保证建筑物的整体外观和结构的稳定性。

因此，在绘制过程中，要仔细测量和核对各个尺寸，并根据设计要求进行比例放大或缩小。

三、明确的图例和标记规范图例和标记规范是施工图纸中必不可少的部分，它们能够帮助施工人员快速理解图纸的含义。

因此，在绘制图例和进行标记时，必须遵循明确的规范。

例如，不同类型的线条应分别标示，各种构件和设备应有相应的图标，尺寸标注应符合统一的规范等。

通过规范的图例和标记，可以提高施工效率，缩短施工周期。

四、清晰的文字描述和注释除了图例和标记外，文字描述和注释也是施工图纸中必不可少的要素。

文字描述可以进一步解释图纸上的意图和设计要求，指导施工人员进行工作。

注释可以补充一些特殊的要求或特殊的处理方法。

因此，在绘制图纸时，要选择易懂的文字，简洁明了地描述每个构件或设备的特点和要求，并在需要时进行适当的注释。

五、详尽的工程数据和材料要求在绘制施工图纸时，工程数据和材料要求是不能忽视的。

工程数据包括建筑物的荷载、层高、面积等信息，这些数据直接关系到建筑物的结构和使用性能。

而材料要求则涉及到使用的具体材料的性能和规格。

因此，在绘制图纸时，要仔细考虑这些数据和要求，确保图纸上所示的内容能够与实际工程相匹配。

六、合理的施工技术和施工顺序施工图纸不仅需要包含建筑物的结构和细节，还需要考虑到施工过程中的一些技术要点和顺序。

这是为了保证施工的顺利进行和施工效果的质量。

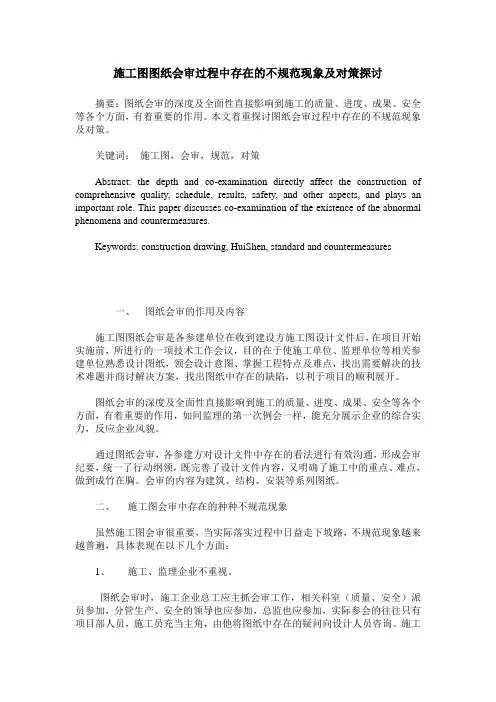

施工图图纸会审过程中存在的不规范现象及对策探讨摘要：图纸会审的深度及全面性直接影响到施工的质量、进度、成果、安全等各个方面，有着重要的作用。

本文着重探讨图纸会审过程中存在的不规范现象及对策。

关键词：施工图，会审，规范，对策Abstract: the depth and co-examination directly affect the construction of comprehensive quality, schedule, results, safety, and other aspects, and plays an important role. This paper discusses co-examination of the existence of the abnormal phenomena and countermeasures.Keywords: construction drawing, HuiShen, standard and countermeasures一、图纸会审的作用及内容施工图图纸会审是各参建单位在收到建设方施工图设计文件后，在项目开始实施前，所进行的一项技术工作会议，目的在于使施工单位、监理单位等相关参建单位熟悉设计图纸，领会设计意图、掌握工程特点及难点，找出需要解决的技术难题并商讨解决方案，找出图纸中存在的缺陷，以利于项目的顺利展开。

图纸会审的深度及全面性直接影响到施工的质量、进度、成果、安全等各个方面，有着重要的作用，如同监理的第一次例会一样，能充分展示企业的综合实力，反应企业风貌。

通过图纸会审，各参建方对设计文件中存在的看法进行有效沟通，形成会审纪要，统一了行动纲领，既完善了设计文件内容，又明确了施工中的重点、难点，做到成竹在胸。

会审的内容为建筑、结构、安装等系列图纸。

二、施工图会审中存在的种种不规范现象虽然施工图会审很重要，当实际落实过程中日益走下坡路，不规范现象越来越普遍，具体表现在以下几个方面：1、施工、监理企业不重视。
