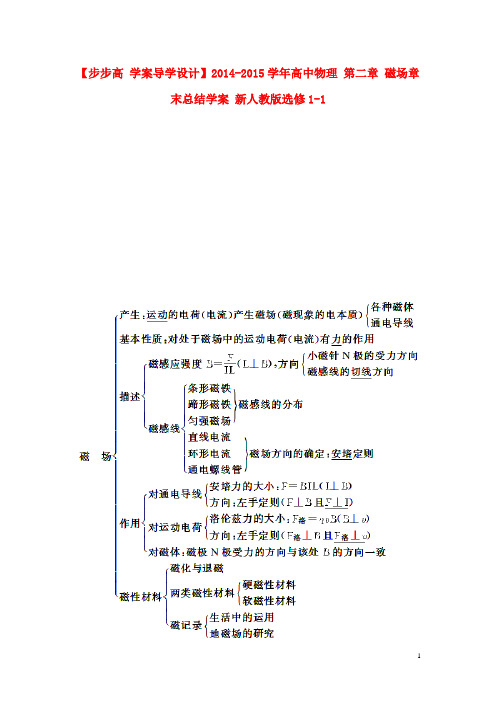

【步步高学案导学设计】2014-2015学年高中物理第二章磁场章末总结学案新人教版选修1-1注图中“×”表示方向垂直纸面向里，“·”表示方向垂直纸面向外．例1在图1中，分别给出了导线中的电流方向或磁场中某处小磁针静止时N极的指向或磁感线方向．请画出对应的磁感线(标上方向)或电流方向．图1答案用安培定则来判断，如下图所示二、安培力作用下的平衡问题1．解决通电导体在磁场中受重力、弹力、摩擦力、安培力等力的作用下的平衡问题，关键是受力分析．2．由于安培力F的方向、电流I的方向、磁感应强度B的方向三者之间涉及三维空间，所以在分析和计算安培力的大小时，要善于把立体图形改画成平面图形，以便受力分析．3．画好辅助图(如斜面)，标明辅助方向(如B的方向、I的方向等)也是画好受力分析图的关键．例2如图2所示，在倾角为α的光滑斜面上，放置一根长为L、质量为m、通有电流I的导线，若使导线静止，应该在斜面上施加匀强磁场的磁感应强度B的大小和方向为()图2A ．B ＝mgsin α/IL ，方向垂直斜面向下 B ．B ＝mgsin α/IL ，方向垂直斜面向上C ．B ＝mgsin α/IL ，方向竖直向下D ．B ＝mgsin α/IL ，方向水平向右解析 根据电流方向和所给磁场方向的关系可以确定通电导线所受安培力F 分别如图所示，又因为导线还受重力和支持力，根据力的平衡条件知只有①③两种情况是可能的，其中①中F ＝mgsin α，B ＝mgsin α/IL ，③中B ＝mgILtan α，故A 正确．答案 A三、带电粒子在匀强磁场中的匀速圆周运动对于带电粒子在匀强磁场中的匀速圆周运动一类问题的解题思路分为以下几个步骤： 1．定偏向：利用左手定则． 2．定圆心(1)若已知粒子运动轨迹上两点及对应速度方向，作这两点速度的垂线，交点即为圆心． (2)若已知粒子运动轨迹上两点及其中一点对应速度方向，作该点速度方向的垂线及两点连线的垂直平分线，交点即圆心．(3)若已知粒子通过某一位置的速度方向和轨道半径R ，则速度垂线上距该位置距离为R 的点即为圆心．(4)若已知粒子在磁场中的入射点、入射方向和出射方向(不一定在磁场中)，则入射方向的垂线与两速度(或反向延长线)夹角的角平分线的交点即为圆心．(多用于求有界磁场区域) 3．定半径(1)若已知m 、v 、q 、B ，则根据R ＝mvBq，求R.(2)若题目中要求的物理量为m 、v 、q 、B 中某一个，则先根据几何关系求R ，再根据qvB ＝m v2R 求未知量．(其中几何关系中若存在直角三角形，常用三角函数或勾股定理)4．定时间首先确定圆周运动转过的圆心角α，再根据t ＝α2πT 求解(确定圆心角常用：弦切角等于所夹弧对应圆心角的一半；速度偏转角等于圆周运动转过的圆心角)．例3如图4所示，两块长度均为5d的金属板，相距d平行放置．下板接地，两板间有垂直纸面向里的匀强磁场．一束宽为d的电子束从两板左侧垂直磁场方向射入两板间．设电子的质量为m，电荷量为e，入射速度为v0.要使电子不会从两板间射出，求匀强磁场的磁感应强度B满足的条件．图4解析 粒子不从两侧飞出，即不从射入的一侧飞出，也不从另一侧飞出，这是两个边界条件或者说是两个临界条件．如图所示，不从左侧飞出，则电子做圆周运动的最小半径R2＝d2；不从另一侧飞出，设电子做圆周运动的最大半径为R1.欲使电子不飞出极板，电子运动的半径R 应满足的关系式为R2＜R ＜R1. 由几何知识得R 21＝(R1－d)2＋(5d)2 解得R1＝13d.又因带电粒子在磁场中做匀速圆周运动时，半径R ＝mvqB. 将以上R2、R1代入R2＜R ＜R1， 可得B 满足的条件是mv013ed ＜B ＜2mv0ed .答案mv013ed ＜B ＜2mv0ed1．下列说法中正确的是()A．电荷处在电场强度为零的地方，受到的电场力一定为零B．一小段通电导线放在磁感应强度为零的地方，受到的洛伦兹力一定为零C．电荷在某处不受电场力作用，则该处电场强度为零D．一小段通电导线在某处不受洛伦兹力作用，则该处磁感应强度一定为零答案ABC2．如图5所示，带负电的金属环绕轴OO′以角速度ω匀速转动，在环左侧轴线上的小磁针最后平衡的位置是()图5A．N极竖直向上B．N极竖直向下C．N极沿轴线向左 D．N极沿轴线向右答案 C解析带负电的金属环绕OO′轴匀速转动，形成环形电流，等效电流方向与转动方向相反，由安培定则可判定，它产生的磁场在轴线OO′上水平向左，因此小磁针最后平衡时N极沿轴线向左，C项正确．3．在磁感应强度为B的匀强磁场B1中，一带电粒子做匀速圆周运动半周后，又顺利进入另一磁感应强度为2B的匀强磁场B2中，B的方向如图6所示，则在B2中()图6A．粒子速率加倍，周期减半B．粒子的半径加倍，周期加倍C．粒子的半径减半，周期减半D．粒子在B中仍沿逆时针方向运动答案 C4．质量为m的通电导体棒ab置于倾角为θ的金属导轨上，如图所示．已知导体棒与导轨间的动摩擦因数为μ，在下列各图所加各种磁场中，导体棒均静止，则导体棒与导轨间摩擦力为零的可能情况是()答案AB解析要使静摩擦力为零，如果FN＝0，必有Ff＝0.B选项中安培力的方向竖直向上与重力的方向相反可能使FN＝0.如果FN≠0，则导体棒除受静摩擦力Ff以外的其他力的合力只要为零，那么Ff＝0.在A选项中，导体棒所受到的重力G、支持力FN及安培力F安三力合力可能为零，则导体棒所受静摩擦力可能为零；C、D选项中，从导体棒所受到的重力G、支持力FN及安培力F安三力的方向分析，合力不可能为零，所以导体所受静摩擦力不可能为零，故正确的选项应为A、B.5．在磁感应强度为4.0×10－2 T、方向水平向右的匀强磁场里，有一条与磁场方向垂直、长8 cm的通电导线ab(如图7所示)，通电导线ab所受的安培力为1.0×10－2 N，方向垂直纸面向外，求导线中电流的大小和方向．图7答案 3.125 A由b到a解析由F＝BIL得I＝FBL＝1.0×10－24.0×10－2×0.08A＝3.125 A，由左手定则判定电流方向由b到a.6．图8所示，一个不计重力、带电荷量为q 、质量为m 的带负电的粒子，垂直射入一宽度为d ，磁感应强度为B 的匀强磁场中，要使粒子能穿过该磁场区域，问：图8(1)粒子的速度至少为多大？(2)粒子在磁场中所经历的时间至多为多长？答案 (1)Bqd m (2)πm 2Bq。

单元检测八磁场（时间：60分钟满分：100分）一、单项选择题（本题4小题，每小题6分，共24分。

在每小题给出的四个选项中，只有一个选项正确，选对的得6分，选错或不答的得0分）1．下列四个实验现象中，不能表明电流能产生磁场的是（）A．甲图中，导线通电后磁针发生偏转B．乙图中，通电导线在磁场中受到力的作用C．丙图中，当电流方向相同时，导线相互靠近D．丁图中，当电流方向相反时，导线相互远离2．粒子甲的质量与电荷量分别是粒子乙的4倍与2倍，两粒子均带正电，让它们在匀强磁场中同一点以大小相等、方向相反的速度开始运动。

已知磁场方向垂直纸面向里。

以下四个图中，能正确表示两粒子运动轨迹的是（）3．空间存在垂直于纸面方向的均匀磁场，其方向随时间做周期性变化，磁感应强度B 随时间t变化的图象如图所示。

规定B＞0时，磁场的方向穿出纸面。

一电荷量q＝5π×10－7 C、质量m＝5×10－10 kg的带电粒子，位于某点O处，在t＝0时刻以初速度v0＝π m/s 沿某方向开始运动。

不计重力的作用，不计磁场的变化可能产生的一切其他影响。

则在磁场变化N个（N为整数）周期的时间内带电粒子的平均速度的大小等于（）A．π m/s B．π2m/sC．22m/s D．2m/s4．如图所示，一束粒子（不计重力，初速度可忽略）缓慢通过小孔O1进入极板间电压为U的水平加速电场区域Ⅰ，再通过小孔O2射入相互正交的匀强电场和匀强磁场区域Ⅱ，其中磁场的方向如图所示，磁感应强度大小可根据实际要求调节，收集室的小孔O3与O1、O2在同一条水平线上。

则（）A．该装置可筛选出具有特定质量的粒子B．该装置可筛选出具有特定电荷量的粒子C．该装置可筛选出具有特定比荷的粒子D．该装置可筛选出具有特定动能的粒子二、多项选择题（本题4小题，每小题8分，共32分。

在每小题给出的四个选项中有多个选项正确，全选对的得8分，选对但不全的得4分，有选错或不答的得0分）5．关于磁场和磁感线的描述，正确的说法是（）A．磁感线从磁体的N极出发，终止于S极B．磁场的方向就是通电导体在磁场中某点受磁场作用力的方向C．沿磁感线方向，磁场可能逐渐减弱D．在磁场强的地方同一通电导体受的安培力可能比在磁场弱的地方受的安培力小6．如图所示，在竖直向上的匀强磁场中，水平放置着一根长直导线，电流方向垂直纸面向外，A、B、C、D是以直导线为圆心的同一圆周上的四点，在这四点中（）A．A、B两点磁感应强度相同B．C、D两点磁感应强度大小相等C．A点磁感应强度最大D．B点磁感应强度最大7．如图所示，通电导体棒静止于水平导轨上，棒的质量为m，长为l，通过的电流大小为I且垂直纸面向里，匀强磁场的磁感应强度B的方向与导轨平面成θ角，则导体棒受到的（）A．安培力大小为BIlB．安培力大小为BIl sin θC．摩擦力大小为BIl sin θD．支持力大小为mg－BIl cos θ8．如图所示，竖直放置的平行板电容器，A板接电源正极，B板接电源负极，在电容器中加一与电场方向垂直的、水平向里的匀强磁场。
