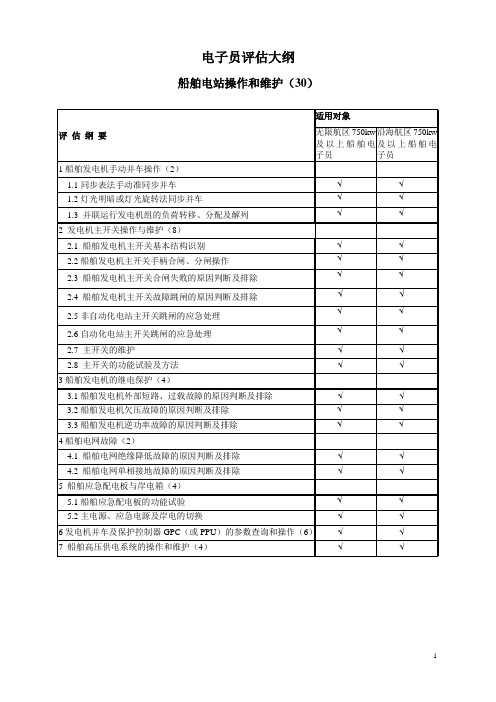

电子员评估大纲
船舶电站操作和维护（30）
评估纲要适用对象
无限航区750kw
及以上船舶电
子员
沿海航区750kw
及以上船舶电
子员
1船舶发电机手动并车操作（2）
1.1同步表法手动准同步并车√√
1.2灯光明暗或灯光旋转法同步并车√√
1.3 并联运行发电机组的负荷转移、分配及解列√√
2 发电机主开关操作与维护（8）
2.1 船舶发电机主开关基本结构识别√√
2.2船舶发电机主开关手柄合闸、分闸操作√√
2.3 船舶发电机主开关合闸失败的原因判断及排除√√
2.4 船舶发电机主开关故障跳闸的原因判断及排除√√
2.5非自动化电站主开关跳闸的应急处理√√
2.6自动化电站主开关跳闸的应急处理√√
2.7 主开关的维护√√
2.8 主开关的功能试验及方法√√
3船舶发电机的继电保护（4）
3.1船舶发电机外部短路、过载故障的原因判断及排除√√
3.2船舶发电机欠压故障的原因判断及排除√√
3.3船舶发电机逆功率故障的原因判断及排除√√
4船舶电网故障（2）
4.1 船舶电网绝缘降低故障的原因判断及排除√√
4.2 船舶电网单相接地故障的原因判断及排除√√
5 船舶应急配电板与岸电箱（4）
5.1船舶应急配电板的功能试验√√
5.2主电源、应急电源及岸电的切换√√
6发电机并车及保护控制器GPC（或PPU）的参数查询和操作（6）√√
7 船舶高压供电系统的操作和维护（4）√√
1。
船舶电站PLC／PMS网络控制技术分析本文结合某船舶实例，对船舶电站PLC/PMS网络控制技术展开了研究，对船舶电站管理系统的组成进行了介绍，分析了船舶电站PMS系统通信功能及其自动功能的实现，以期能为有关需要提供参考。
标签：船舶电站；PLC；PMS引言随着电子信息技术的快速发展以及船舶自动化要求的日益提高，船舶自动化控制技术得到了迅猛的发展。
其中，船舶功率管理系统PMS集监控和管理于一体，能够实现船舶设备用电的统一调度和控制，得到了广泛的应用。
基于此，笔者对船舶电站PLC/PMS网络控制技术进行了分析。
1.船舶电站管理系统的组成1.1 电站的简要组成某型船舶设前、后2个电站，每个电站各有1个主配电板，分别由柴油发电机组控制屏、负载配电屏、空调配电屏和跨接负载屏等单元组成。
前、后电站各含有3台发电机组，前、后主配电板间设2个跨接开关；前、后主配电板各设1个岸电开关，停靠码头时岸电可以通过岸电开关向前、后主配电板供电。
该组成不但节约了能源，也节约了人力成本。
本配电板装有配电监测系统及绝缘监测报警系统各1 套。
1.2 功率管理系统组成船舶功率管理系统（PMS）由1套独立的西门子S7-300PLC、6台组Symap-ECG 电站管理模块、1台Symap-F 电站管理模块、2台工业平板电脑组成，安装在前、后主配电板、应急配电板及集控台中。
PMS还包含2个LCD液晶屏和2台计算机工作站，安装在中央集控台上，用于远程监控。
上层控制网络由PC上位机和监控屏组成，前、后电站底层控制网络由可编程序控制器（PLC）与若干台控制发电机组的PMS组成。
（1）PC上位机界面。
系统采用RS485及网络通信，从配电板内PLC采集模块将信号通过现场通信传送至集控台计算机工作站，PC上位机界面可以访问监控界面，实现参数查看和功能操作。
（2）监控屏。
集控室的LCD液晶监控屏能够实时显示电网的运行状态，对各设备进行监控，对故障及时给出报警。
207 第八章船舶电站的管理与维护学习目标知识目标1 能简单叙述船舶电站系统的日常维护要求2 能简单叙述船舶发电机的维护和保养要求3 能正确理解和掌握船舶电站及配电装置的常见故障和处理方法4 能正确理解和掌握船舶电站的调试方法。
能力目标1 会进行船舶电站的日常管理、监视、维护和保养2 会进行船舶电站系统的简单故障处理、调试和检修维护。
3 能对船舶电站进行各种调试和试验。
第一节概述船舶电站是船舶电气设备的心脏。
它为全船提供电能担当配电任务。
它运行的好坏直接关系到船舶安全与运行。
因此船舶电站在船上的地位十分重要。
管好电站保证电站的各种设施均能正常工作使它们处于最佳技术状态这是电气管理人员全部管理活动的重要组成部分。
为保证电站供电可靠电网稳定运行经济使用安全对电站提出如下要求1发电机台数与容量必须满足各种工况下对电站容量的要求而且要使每台机组功率得到充分利用。
2主发电机组必须有备用机组以便交替使用、维护和检修还需备有应急电源。
自动化船应做到应急机组能自动起动自动投入电网工作。
3发电机组应配置相应的调压及调速装置使电网电压、频率稳定在一定范围内。
4应具有各种保护环节以便及时切除各种故障保护发电机组使整个电网能持续稳定运行。
5配备检测仪表和信号指示装置以便及时反映发电机运行与电网供电情况。
船舶电力系统的特殊性1船舶电气设备的工作条件复杂环境恶劣。
海上航行存在着高温、潮湿、盐雾、霉菌、振动、倾斜、气候变化大等不良因素影响船舶电气设备的寿命及动作可靠性因此要求船舶电气设备应进行三防处理防潮、防霉、防盐雾并具抗振、抗倾斜的性能以保证电站运行的可靠性。
2船上发电设备与用电设备之间的距离短相互影响大。
当电网某一点发生短路特别是功率较大设备就可能直接影响电站运行。
因此各级船舶电网均应设置短路保护环节并具有选择性以保证供电连续性。
3船舶电站容量相对较小。
例如一般万吨级货轮电站总容量为1200kW 左右正常运行约300600kW而某些大容量的电动机功率可达6070kW与电站容量之比可达15—10。
航海科普船舶知识点总结船舶是人类在水上交通工具中最重要的一种，它是连接世界各地的重要交通工具，承担着货物运输、人员转移、海上探测等重要任务。
船舶的种类繁多，形态各异，而且船舶的各项参数和技术性能都各有不同，因此掌握船舶的相关知识对于从事航海行业的人来说是至关重要的。
本文将针对船舶的主要知识点进行总结，希望能够帮助读者加深对船舶的了解。
一、船舶的基本分类船舶根据其用途和建造材料的不同，可以分为多种类型。
根据用途的不同，船舶可以划分为货船、客船、军舰、渔船、科学研究船等等。
根据建造材料的不同，船舶可以分为木质船、钢铁船、铝合金船、玻璃钢船等等。
此外，船舶还可以根据其船型的不同进行分类，主要有平底船、平底船、广泛船等。
二、船舶的主要构造一艘船舶主要由船体、主机、动力系统、船舶装置等部分组成。
船体是船舶的骨架，它由船体骨架、船体外壳、船舱、甲板等部分组成。
主机是船舶的动力装置，它由主机本体、传动系统、改速器、推进装置等部分组成。
动力系统是船舶的能源装置，它由发电机、蓄电池、燃油系统等部分组成。
船舶装置是船舶的各种需要的部分，包括船舶驾驶系统、导航系统、通信系统、船舶辅助设备等。
三、船舶的主要性能参数船舶的主要性能参数包括船舶的吨位、船舶的速度、船舶的排水量、船舶的载重量、船舶的航速等。
船舶的吨位是指船舶的总重量，它是衡量船舶大小的重要参数。
船舶的速度是指船舶在航行状态下的移动速度，它是衡量船舶性能的重要参数。
船舶的排水量是指船舶在水中的排水量，它是衡量船舶浮力的重要参数。
船舶的载重量是指船舶所能承载的最大货物重量，它是衡量船舶运载能力的重要参数。
船舶的航速是指船舶在航行状态下的最高速度，它是衡量船舶行驶能力的重要参数。
四、船舶的驾驶和导航一艘船舶的驾驶和导航是非常复杂的，它需要船员具备丰富的航海知识和丰富的航海经验。
船舶的驾驶和导航主要包括航向控制、速度控制、位置控制、航线规划等。
航向控制是指船舶在航行状态下保持良好的航向，它需要通过船舶的舵机和操纵系统来实现。
《船舶电气及自动化（自动化部分）》课程教学大纲一、课程基本情况1．课程代码：2．课程类别：专业课程3．学时及学分总学时：52 理论学时：52 实践学时：04．适用专业及年级：轮机工程5．后续课程：轮机英语6．编订日期：2012年11月7．修订日期：2012年11月二、课程的性质与任务《船舶电气及自动化》课程是轮机工程专业的一门上岗必备的专业能课。
本课程的设置任务是使学生在掌握反馈控制系统的概念、组成、作用规律及执行机构。
船舶机舱辅助控制系统、蒸汽锅炉的自动控制、船舶主机遥控系统的组成、工作原理、执行机构。
船舶机舱检测与报警系统组成、工作原理、船舶火灾自动报警系统组成、工作原理。
为我们船舶综合系统的实习工作打下坚实的基础。
三、课程的教学目标使学生明白自动控制系统的组成和工作原理，自动控制系统如何实现自动控制与执行。
当自动控制系统出现问题我们能根据自己所学的知识和实践来一一判断排查并找出发生为题的原因，并且修复之使其能重新回到良好的状态。
根基系统各种系统的工作条件和状体做好日常的保养和维护工作。
增加系统及工作机构的寿命。
四、主要教学内容及教学要求第五章船舶反馈控制系统基础第一节反馈控制系统的基本概念建议2学时，主要教学内容：反馈控制系统的组成、反馈控制系统的传递方块图、反馈控制系统的工作过程、反馈控制系统的评价指标、教学要求：了解反馈控制系统的组成结构、工作原理，如何评价反馈控制系统性能的好坏。
第二节自动化仪表的基本知识建议2学时主要教学内容：自动仪表的主要品质指标、自动仪表的元部件及组成原理、教学要求：仪表各种误差的分析和判断、懂的气动仪表的主要元件及工作原理，明白气动仪表的各个环节的组成结构和工作原理、第三节调节器及其调节作用规律建议2学时主要教学内容：位式调节器、比例调节器、比例微分调节器、比例积分调节器、比例积分微分调节器。
教学要求：掌握各种调节器的组成机构、工作原理，如何对各种调节器进行正确调试、并使其工作在最佳工作状态。
《船舶电站操作》教学大纲
一、课程的性质、任务和基本要求
《船舶电站操作》课程是是轮机工程技术/电气自动化专业的一门重要的实践课。
本课程的任务是使学生掌握船舶配电装置与继电保护装置，掌握船舶电站的
1.掌握主配电板的组成，功用与日常维护的基本要求，掌握岸电箱的正确使
2.
3.掌握船舶电力系统的继电保护装置组成并具有判断与排除故障的能力。
4.了解船舶自动电站的安全运行管理规程和管理技术，能正确判断和处理船
本课程教学实践时数为28学时(一周)，具体课时分配见课时分配表
课时分配表
三、课程内容
1.船用配电板认识
船舶主配电屏的组成与作用，发电机控制屏，负载屏，并车屏上主要设备及其作用，主配电板上的主要测量仪表功用及用法，主配电屏的各种指示灯和开关
2.
发电机组的起动，手动准同步并车，并联运行机组的负载转移及分配，发电
3.
自动空气开关(DW型和DI型)组成，维护与主要故障的排除，发电机保护与故障判断，无功功率分配装置故障的判数及排除，船舶电力网的继电保护，主电站、应急电站和岸电联锁。
4.
5.
主配电板运行管理要求，发电机主开关跳闸的应急处理，应急电源的管理与
6.
常规电站和自动电站的切换，交流同步发电机的自动起动，自动并车和自动
四、说明
1.本大纲是根据交通部科教司制订的应船轮机管理专业“船舶电站操作”大
2.本大纲适用于高中后3
3.
4.任课教师必须具有船舶电气专业或相关专业中专及以上学历并有较丰富的
邹俊杰编
王琪审。
第一章船舶常用电器第二章船舶电力拖动基本控制第三章船舶重要辅机的自动控制第四章甲板机械的电力拖动及自动控制第五章船舶舵机的电力拖动及自动控制第六章船舶电力系统第七章船舶同步发电机参数调节及运行控制第八章船舶电站自动化第九章船舶照明与通讯第十章机舱集中监视与报警系统第十一章船舶安全用电和安全管理第十二章船舶电气管理职责第一章船舶常用电器§1-1 电器基本知识现代商船大多采用内燃机作为主推进动力装置,所配备的绝大多数机械都采用电力拖动方式进行工作。
其电能供给由独立的船舶电力系统予以实现。
为了满足船舶正常运营的需要,该系统必须具备供电、配电、控制与保护等功能。
因此,船舶电力系统是一个电气线路十分复杂的系统。
任何复杂的电气线路都是由一些基本的单元电路组合而成,而基本单元电路又均为若干功能不同的电器元件的组合。
所以,了解各类电器元件的结构、功能及工作原理,是掌握一个控制线路乃至一个系统工作原理的必然要求。
所谓电器,即是根据外界的电信号或非电信号自动或手动地实现电路的接通、断开、控制、保护与调节的电路元件。
简言之,电器就是电的控制元件。
电力系统中所使用的电器,种类、数目非常之多,下面就扼要介绍一下它们的分类方法及相应类型。
1.按工作电压分类1)高压电器交流大于1200V,直流大于1500V的电器。
2)低压电器交流小于1200V,直流小于1500V的电器。
船舶电力系统中常用电器均为低压电器。
2.按用途分类1)控制电器用于各种电气传动系统中,对电路及系统进行控制的电器。
如接触器,各种控制继电器等。
2)保护电器用于电力系统中,对发电机电网与用电设备进行保护的电器。
如:熔断器、热继电器等。
3)主令电器在电器控制系统中,发出指令,改变系统工作状态的电器。
如:按钮、主令控制器等。
4)执行电器接受电信号以实现某种功能或完成某种动作的电器。
如:电磁铁、制动器等。
3.按动作方式分类1)手动控制电器依靠人工操作进行动作而执行指令的电器。
