发电机射频监测仪运行规定

发电机安全运行规程一、概述本规程旨在确保发电机设备的安全运行，保障工作人员的生命财产安全。

严格遵守本规程，为发电机设备的维护、操作和故障处理提供指导和保障。

二、发电机设备操作规定1. 发电机设备的操作必须由经过相关培训和合格考核的人员进行，不得擅自让无经验人员操控发电机设备。

2. 在操作发电机设备前，必须进行仔细的检查，确保设备完好无损，没有异常情况。

3. 发电机设备的运行必须在专门的操作室内进行，禁止在无关区域或没有人值守的情况下操控发电机设备。

4. 操作发电机设备时，必须佩戴符合标准的安全防护用具，如安全帽、护目镜、防护手套等。

5. 操作过程中，发现设备异常情况，必须立即停机检修，并报告设备负责人，落实隐患排查和处理工作。

三、发电机设备维护规定1. 定期对发电机设备进行检修和维护，确保设备的正常运行和安全性。

2. 发电机设备的维护工作必须由专业人员进行，不得由无相关工作经验或培训的人员擅自进行操作。

3. 维护工作过程中，必须断开电源，确保操作人员的人身安全。

4. 在维护过程中，必须按照操作手册和规程进行，不得随意拆卸、更换设备部件。

5. 维护工作完成后，必须进行设备功能测试，确保设备正常运行，以及无任何安全隐患。

四、发电机设备故障处理规定1. 发电机设备出现故障时，必须立即停机，并通知设备负责人进行处理。

2. 在故障处理过程中，必须遵循设备制造商提供的处理方案，并按照规定的步骤进行操作。

3. 故障处理前，必须断开电源，确保操作人员的人身安全。

4. 故障处理过程中，必须佩戴符合标准的安全防护用具，如安全帽、护目镜、防护手套等。

5. 故障处理完成后，必须进行设备功能测试，并报告设备负责人，确保设备恢复正常运行，以及无任何安全隐患。

五、发电机设备应急处理规定1. 发电机设备突发故障时，必须立即启动应急预案，并按照预案进行处理。

2. 应急处理过程中，必须有专门人员指挥，并确保人员的安全。

3. 应急处理中重要的是保障工作人员的生命安全，所以在处理过程中，必须严格遵从应急预案中的各项规定。

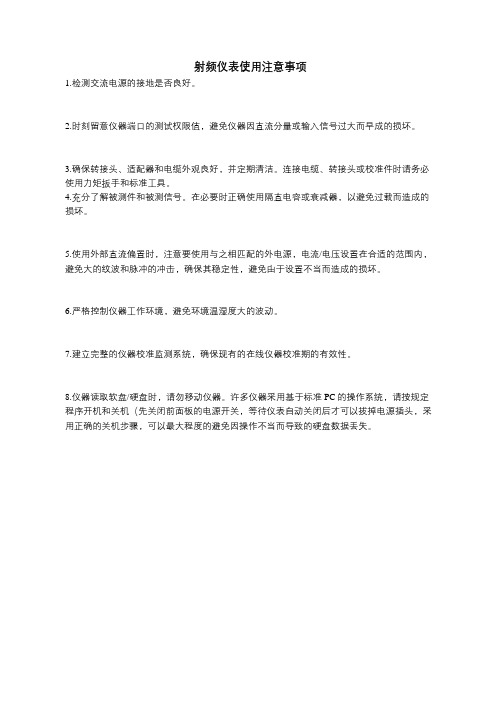

射频仪表使用注意事项
1.检测交流电源的接地是否良好。

2.时刻留意仪器端口的测试权限值，避免仪器因直流分量或输入信号过大而早成的损坏。

3.确保转接头、适配器和电缆外观良好，并定期清洁。

连接电缆、转接头或校准件时请务必使用力矩扳手和标准工具。

4.充分了解被测件和被测信号。

在必要时正确使用隔直电容或衰减器，以避免过载而造成的损坏。

5.使用外部直流偏置时，注意要使用与之相匹配的外电源，电流/电压设置在合适的范围内，避免大的纹波和脉冲的冲击，确保其稳定性，避免由于设置不当而造成的损坏。

6.严格控制仪器工作环境，避免环境温湿度大的波动。

7.建立完整的仪器校准监测系统，确保现有的在线仪器校准期的有效性。

8.仪器读取软盘/硬盘时，请勿移动仪器。

许多仪器采用基于标准PC的操作系统，请按规定程序开机和关机（先关闭前面板的电源开关，等待仪表自动关闭后才可以拔掉电源插头，采用正确的关机步骤，可以最大程度的避免因操作不当而导致的硬盘数据丢失。

射频监测仪装置原理：发电机内部的放电现象在定子绕组中产生很多的高频分量，电弧发电辐射的电磁波频谱很广，其中一部分将传入定子绕组的中性点接地线中，由于发电机中性点对地电位很低，发电机任何部位的电弧放电都将在中性点接地线内产生相应的射频电流，射频监测仪是通过高频电流传感器来监测发电机中性点的电弧的高频信号，以发现定子线圈内部放电现象。

由于发电机定子线圈中存在多种射频干扰信号，其发放电流信号通过中性点接地线流向接地点，高频电流互感器把此射频信号耦合到监测仪，该射频检测仪可以监测到放电电流的强弱，以此来探测发电机局部放电的程度，实现对发电机定子绝缘的状态检测及故障报警。

运行监视1．装置构成①监测仪、遥控板、高频电流传感器、熔丝及涌浪电容注：监测仪和遥控板的操作面板功能基本相同，监测仪显示是指针显示，还有两个多圈电位器（设置报警值，因为带锁，调整前先松锁，完毕后锁紧）而遥控板是液晶表屏显示，无法设置报警值。

②本装置监测仪引自杂用MMC A段02D柜遥控板电源引自集控楼PC＆MCC A 段07A 柜（杂用MCC A段02E柜为其备用电源）③熔丝及涌浪电容的功用高频电流传感器接在发电机中性接地变压器前面，由于高阻变压器对射频信号衰减很大，使监测仪的读数无法读出，因此设置一个涌浪电容器（0.01uf，DC 100KV），并联在接地变上，同时为了不因电容漏电引起误电流，在电容器支路上串接一限流容丝(0.5-1A / 10-27V)。

2．指示灯注：上述四个指示灯并带按键功能，即可分别进行电源开关，自校检测，报警复位操作3．装置自检周期为60S，按下遥控板或监测仪上自校按扭，仪器进入自校周期。

在前半个周期读出输出值应小于30uv,后半个周期输出接近满刻度10Kuv，10S后开始进入报警状态。

在自校周期结束后，按下各报警验证按钮，仪器进入监测状态。

4．遥控板与监测仪接通通过监测仪电源供应部件板上开关S1控制，S1拨到“OFF/REMOTE”接通，而S1拨到“ON/SELF”不接通5．报警处理验证报警并观察指示记录，以确定报警信号继续存在，关注发电机运行参数以及其他监测仪的情况，进行综合分析，并与厂家联系。

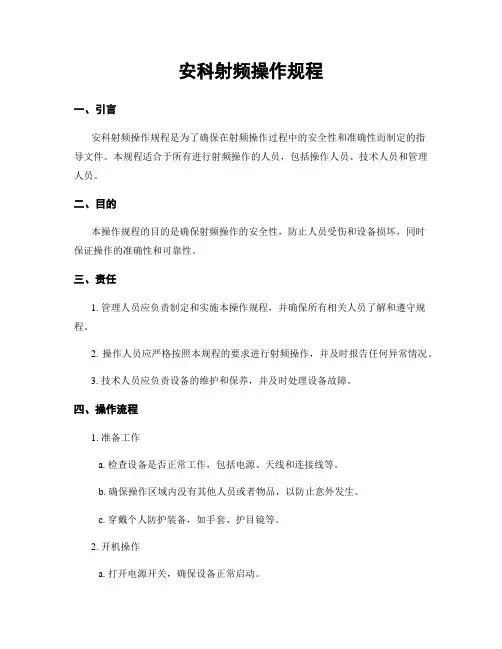

安科射频操作规程一、引言安科射频操作规程是为了确保在射频操作过程中的安全性和准确性而制定的指导文件。

本规程适合于所有进行射频操作的人员，包括操作人员、技术人员和管理人员。

二、目的本操作规程的目的是确保射频操作的安全性，防止人员受伤和设备损坏，同时保证操作的准确性和可靠性。

三、责任1. 管理人员应负责制定和实施本操作规程，并确保所有相关人员了解和遵守规程。

2. 操作人员应严格按照本规程的要求进行射频操作，并及时报告任何异常情况。

3. 技术人员应负责设备的维护和保养，并及时处理设备故障。

四、操作流程1. 准备工作a. 检查设备是否正常工作，包括电源、天线和连接线等。

b. 确保操作区域内没有其他人员或者物品，以防止意外发生。

c. 穿戴个人防护装备，如手套、护目镜等。

2. 开机操作a. 打开电源开关，确保设备正常启动。

b. 进入设备操作界面，进行必要的设置和校准。

3. 进行射频操作a. 根据实际需求选择合适的射频模式和频率。

b. 将待处理的物品放置在操作区域内，并确保物品与天线的距离符合要求。

c. 按下操作按钮，开始进行射频操作。

d. 在操作过程中，注意观察设备显示界面，及时调整操作参数，以确保操作效果。

4. 操作完成a. 操作完成后，及时关闭设备电源。

b. 对设备进行清洁和维护，确保设备的正常使用寿命。

c. 整理操作区域，清除操作过程中产生的垃圾和杂物。

五、安全注意事项1. 射频操作应在专门的操作区域内进行，禁止在非指定区域内进行操作。

2. 操作人员应经过专业培训，并持有相关证书。

3. 操作人员应定期接受健康检查，确保身体状况适合进行射频操作。

4. 操作人员应严格按照操作规程进行操作，禁止随意更改操作参数。

5. 在操作过程中，如发现设备异常或者有安全隐患，应即将住手操作并报告相关人员。

6. 禁止在射频操作区域内吸烟、饮食或者进行其他非操作相关活动。

六、设备维护1. 定期对设备进行维护保养，包括清洁、校准和更换易损件等。

电气工程中的电力监测仪规范要求与数据处理电力监测仪在电气工程中起着至关重要的作用，它可以实时监测电力系统的电能信息，并对电力设备的运行情况进行评估和分析。

为了确保电力监测仪的有效运行和数据处理的准确性，制定了一系列的规范要求。

本文将探讨电气工程中的电力监测仪的规范要求以及数据处理的方法。

一、电力监测仪的规范要求1. 安装位置的选择安装电力监测仪时，应选择距离被监测电力设备近且便于观察的位置。

同时，要避免高温、强电磁干扰等对电力监测仪造成影响的环境。

2. 仪器的选择与安装选择适合的电力监测仪器，并根据仪器的安装要求进行正确安装。

同时，还需根据电力系统的特点，选择合适的监测参数，并设置监测仪的工作模式和监测周期。

3. 校准和检修定期对电力监测仪进行校准和检修，以确保其监测结果的准确性和可靠性。

如果发现仪器存在故障或损坏，应及时维修或更换。

4. 数据传输和存储电力监测仪需要与计算机或数据采集系统进行数据传输和存储。

在数据传输过程中，应确保数据的完整性和安全性，同时加密和备份重要数据，以防止数据丢失或篡改。

二、电力监测数据的处理方法1. 数据采集与处理电力监测仪会不断采集电力系统的各项指标数据，包括电压、电流、功率因数等。

这些数据需要进行合理的处理和分析，以得出有意义的结论和建议。

2. 数据存储与展示电力监测数据应进行有效的存储和管理，以便后续的查询和分析。

可以采用数据库或云存储等方式，将数据按照时间和设备进行分类存储，并提供便捷的查询和展示界面。

3. 数据分析与报告通过对电力监测数据的统计和分析，可以得到电力系统的运行状态和性能指标。

根据这些分析结果，可以及时发现问题并采取相应的措施。

此外，还可以生成专业的报告和图表，以便更直观地呈现数据分析结果。

4. 数据预测与优化借助机器学习和数据挖掘等技术，可以对电力监测数据进行预测和优化。

通过对历史数据的分析和建模，可以预测电力设备的寿命、维护周期等，从而提前做好设备维护和优化计划。

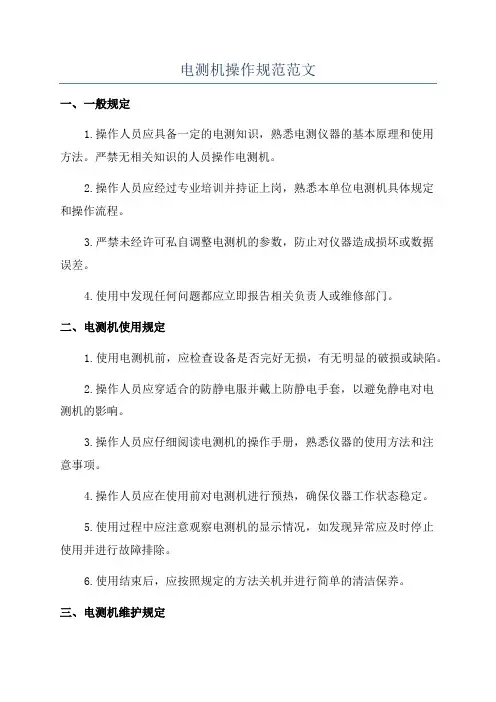

电测机操作规范范文一、一般规定1.操作人员应具备一定的电测知识，熟悉电测仪器的基本原理和使用方法。

严禁无相关知识的人员操作电测机。

2.操作人员应经过专业培训并持证上岗，熟悉本单位电测机具体规定和操作流程。

3.严禁未经许可私自调整电测机的参数，防止对仪器造成损坏或数据误差。

4.使用中发现任何问题都应立即报告相关负责人或维修部门。

二、电测机使用规定1.使用电测机前，应检查设备是否完好无损，有无明显的破损或缺陷。

2.操作人员应穿适合的防静电服并戴上防静电手套，以避免静电对电测机的影响。

3.操作人员应仔细阅读电测机的操作手册，熟悉仪器的使用方法和注意事项。

4.操作人员应在使用前对电测机进行预热，确保仪器工作状态稳定。

5.使用过程中应注意观察电测机的显示情况，如发现异常应及时停止使用并进行故障排除。

6.使用结束后，应按照规定的方法关机并进行简单的清洁保养。

三、电测机维护规定1.电测机应定期进行维护和保养，维护工作由专门的维修人员负责。

2.维护人员应熟悉电测机的维护流程和注意事项，并按照相关标准进行操作。

3.维护过程中应做好记录，包括维护时间、维护项目和维护人员等信息。

4.维护人员应定期检查电测机的各项指标，如发现异常应及时处理或更换。

5.维护结束后，应对电测机进行功能测试，确保仪器正常工作。

四、电测机安全规定1.电测机应放置在干燥通风的地方，远离水源和易燃物品。

2.严禁在电测机周围堆放杂物，以免影响仪器的正常运行和散热。

3.使用电测机时应遵循操作规程，严禁擅自拆卸或修理电测机，以免导致仪器损坏或人身伤害。

4.使用电测机时应检查周围的电源是否稳定，严禁使用电测机时频繁的闪电或断电。

5.使用电测机时应遵守相关的电气安全规定，严禁触摸裸露导线或进行对电气设备进行操作。

以上即为电测机的操作规范，操作人员必须要严格遵守，确保电测机的正常运行和安全使用。

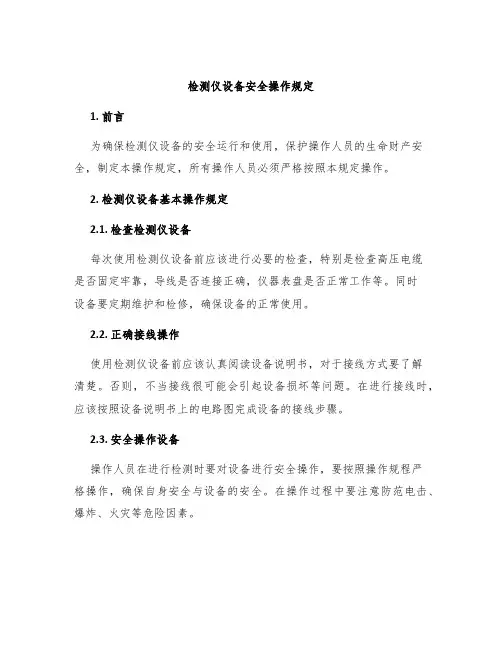

检测仪设备安全操作规定1. 前言为确保检测仪设备的安全运行和使用，保护操作人员的生命财产安全，制定本操作规定，所有操作人员必须严格按照本规定操作。

2. 检测仪设备基本操作规定2.1. 检查检测仪设备每次使用检测仪设备前应该进行必要的检查，特别是检查高压电缆是否固定牢靠，导线是否连接正确，仪器表盘是否正常工作等。

同时设备要定期维护和检修，确保设备的正常使用。

2.2. 正确接线操作使用检测仪设备前应该认真阅读设备说明书，对于接线方式要了解清楚。

否则，不当接线很可能会引起设备损坏等问题。

在进行接线时，应该按照设备说明书上的电路图完成设备的接线步骤。

2.3. 安全操作设备操作人员在进行检测时要对设备进行安全操作，要按照操作规程严格操作，确保自身安全与设备的安全。

在操作过程中要注意防范电击、爆炸、火灾等危险因素。

2.4. 细心观察数据记录操作人员在进行检测时需要耐心仔细地观察数据记录，对于某些数据记录不正常的情况要进行及时的处理和调查，以免造成重大事故和伤害。

2.5. 关注设备温度在设备运行期间，应该注重观察设备温度，一旦发现设备温度异常，要立即停机检查处理，以免设备温度过高引发事故。

3. 检测仪设备安全操作注意事项3.1. 保持设备整洁操作人员要保持设备的整洁，定期清理设备，确保设备内部和连接线路的干净。

操作人员还要确保设备表面无破损和电缆线路无损伤，防止设备表面沾染传导介质及引起电器火灾。

3.2. 避免冲击和震动操作人员要避免在设备周围造成冲击或震动，避免设备触碰不到防护器件，防止误操作引起的事故。

3.3. 禁止空载运行在进行电器特性试验的时候，必须接入被测电器，不可空载运行，否则会危及设备。

3.4. 防止恶劣天气干扰在电力行业，天气会对检测仪设备的测量结果产生很大的干扰，因此在恶劣天气时，需要通过相应的措施进行抑制干扰信号，确保设备的测量值及稳定性。

3.5. 防范操作意外在操作检测仪设备时，操作人员如果遇到意外情况，应立即采取相应的紧急处理措施，以免不必要的人身和设备损害。

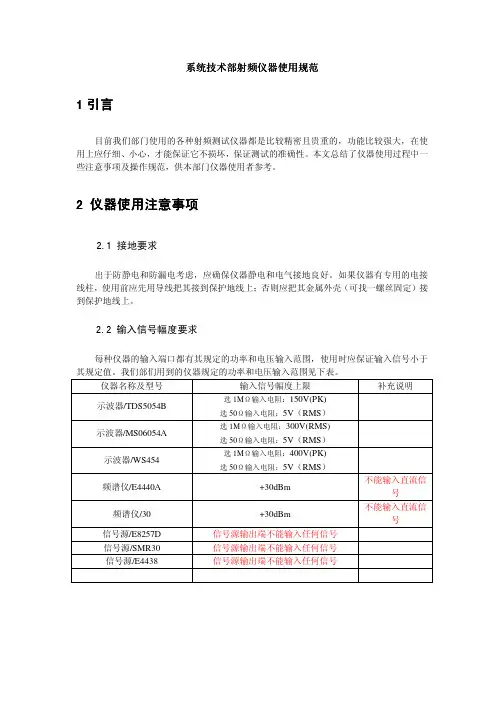

系统技术部系统技术部射频仪器使用规范射频仪器使用规范1引言引言目前我们部门使用的各种射频测试仪器都是比较精密且贵重的，功能比较强大，在使用上应仔细、小心，才能保证它不损坏，保证测试的准确性。

本文总结了仪器使用过程中一些注意事项及操作规范，供本部门仪器使用者参考。

2 2 仪器使用注意事项仪器使用注意事项仪器使用注意事项2.1 接地要求出于防静电和防漏电考虑，应确保仪器静电和电气接地良好。

如果仪器有专用的电接线柱，使用前应先用导线把其接到保护地线上；否则应把其金属外壳（可找一螺丝固定）接到保护地线上。

2.2 输入信号幅度要求每种仪器的输入端口都有其规定的功率和电压输入范围，使用时应保证输入信号小于其规定值。

我们部们用到的仪器规定的功率和电压输入范围见下表。

仪器名称及型号 输入信号幅度上限 补充说明示波器/TDS5054B 选1M Ω输入电阻：150V(PK) 选50Ω输入电阻：5V （RMS ）示波器/MS06054A 选1M Ω输入电阻：300V(RMS) 选50Ω输入电阻：5V （RMS ） 示波器/WS454 选1M Ω输入电阻：400V(PK) 选50Ω输入电阻：5V （RMS ）频谱仪/E4440A +30dBm 不能输入直流信号 频谱仪/30 +30dBm不能输入直流信号信号源/E8257D 信号源输出端不能输入任何信号 信号源/SMR30 信号源输出端不能输入任何信号 信号源/E4438信号源输出端不能输入任何信号2.3 仪器输出端要求使用时要分清仪器的输入、输出端，仪器的输出端不应输入信号。

特别注意做特别注意做RRU 测试时试时有些被测端有些被测端有些被测端口既是口既是RRU 下行信号的输出端下行信号的输出端同时同时同时又是上又是上又是上行行的输入端的输入端，，使用该口测试RRU 上行指标时一定要先关到功放输出上行指标时一定要先关到功放输出，，否则很容易损坏仪器否则很容易损坏仪器。

2.4 预热要求频谱仪、信号源等仪器在使用前最好先预热30分钟后再进行校准或测试，以保证测量数据准确。

发电机转子阻抗测试仪安全操作及保养规程1. 引言发电机转子阻抗测试仪是用于测量发电机转子绕组的电气参数的一种专用仪器。

为了确保测试仪的正常运行和安全使用，本文档将介绍发电机转子阻抗测试仪的安全操作规程和保养规程。

2. 安全操作规程2.1. 使用场所发电机转子阻抗测试仪应在安全、干燥、无腐蚀性气体的环境下使用。

确保测试仪周围没有易燃物品，避免发生意外。

2.2. 电源要求在使用发电机转子阻抗测试仪时，确保电源电压和频率与设备要求相匹配。

使用稳定可靠的电源，避免电压波动。

2.3. 连接操作在连接发电机转子阻抗测试仪之前，确保测试仪和被测设备处于断电状态。

按照正确的连接方式连接测试仪和被测设备，避免接线错误。

2.4. 保护措施在测试过程中，确保使用绝缘手套和绝缘工具进行操作，减少电击的风险。

同时，遵循相关的操作规程，使用正确的保护设备，如安全眼镜、耳塞等。

2.5. 测试仪规范使用在进行测试之前，仔细阅读发电机转子阻抗测试仪的使用说明书，熟悉测试仪的各项操作。

按照正确的步骤进行测试，避免误操作和设备损坏。

2.6. 故障处理如果发现测试仪有故障或异常情况，应立即停止使用，并通知维修人员进行检修。

不得私自拆卸或修理测试仪，以免产生更严重的后果。

3. 保养规程3.1. 日常清洁定期清洁发电机转子阻抗测试仪表面的尘土和污垢，确保测试仪的散热和正常运行。

使用干净柔软的布擦拭，避免使用有腐蚀性的溶剂。

3.2. 保护措施在不使用发电机转子阻抗测试仪时，应将其放置在干燥、无腐蚀性气体的环境中。

避免长时间曝晒在阳光下或处于高温、潮湿的环境中。

3.3. 定期检修定期检查发电机转子阻抗测试仪的电源线和接线端子是否完好，发现损坏应及时更换。

同时，定期检查测试仪的各项功能和指示灯是否正常，确保测试仪的可靠性。

4. 总结本文档介绍了发电机转子阻抗测试仪的安全操作规程和保养规程。

在使用测试仪时，必须遵守相关的安全操作规程，确保人员和设备的安全。

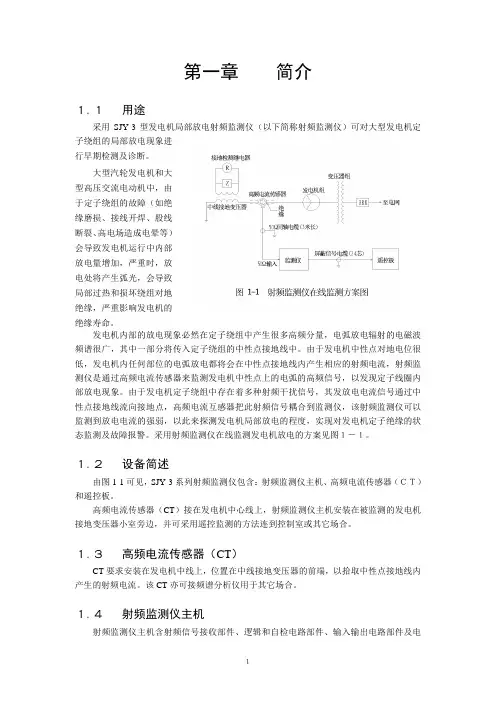

第一章简介１.１用途采用SJY-3型发电机局部放电射频监测仪（以下简称射频监测仪）可对大型发电机定子绕组的局部放电现象进行早期检测及诊断。

大型汽轮发电机和大型高压交流电动机中，由于定子绕组的故障（如绝缘磨损、接线开焊、股线断裂、高电场造成电晕等）会导致发电机运行中内部放电量增加，严重时，放电处将产生弧光，会导致局部过热和损坏绕组对地绝缘，严重影响发电机的绝缘寿命。

发电机内部的放电现象必然在定子绕组中产生很多高频分量，电弧放电辐射的电磁波频谱很广，其中一部分将传入定子绕组的中性点接地线中。

由于发电机中性点对地电位很低，发电机内任何部位的电弧放电都将会在中性点接地线内产生相应的射频电流，射频监测仪是通过高频电流传感器来监测发电机中性点上的电弧的高频信号，以发现定子线圈内部放电现象。

由于发电机定子绕组中存在着多种射频干扰信号，其发放电电流信号通过中性点接地线流向接地点，高频电流互感器把此射频信号耦合到监测仪，该射频监测仪可以监测到放电电流的强弱，以此来探测发电机局部放电的程度，实现对发电机定子绝缘的状态监测及故障报警。

采用射频监测仪在线监测发电机放电的方案见图１－１。

１.２设备简述由图1-1可见，SJY-3系列射频监测仪包含：射频监测仪主机、高频电流传感器（ＣＴ）和遥控板。

高频电流传感器（CT）接在发电机中心线上，射频监测仪主机安装在被监测的发电机接地变压器小室旁边，并可采用遥控监测的方法连到控制室或其它场合。

１.３高频电流传感器（CT）CT要求安装在发电机中线上，位置在中线接地变压器的前端，以拾取中性点接地线内产生的射频电流。

该CT亦可接频谱分析仪用于其它场合。

１.４射频监测仪主机射频监测仪主机含射频信号接收部件、逻辑和自检电路部件、输入输出电路部件及电源供应部件。

主机面板上安置指针式仪表以指示发电机系统的射频电平，图案1-2所示。

该面板上外设有控制、显示合用的带指示灯的四个按键，两个用以设定报警电平的电位器。
