计算机网络《局域网的设计》姓名：学号：班级：指导教师：拓扑图二、实验所需设备3台路由器，型号为：18413台交换机，型号为：2950-246台个人电脑，型号为：PC-PT Serve-PT地址表二、实验步骤任务1：基本交换机配置执行根据地址表和以下说明配置S1和S2和S3交换机∙配置交换机主机名。

∙禁用DNS查找。

∙将执行模式口令配置为class。

∙为控制台连接配置口令cisco。

∙为vty 连接配置口令cisco。

S1 显示的输出Switch>enableSwitch#configure terminalEnter configuration commands, one per line. End with CNTL/Z. Switch(config)#hostname S1S1(config)#enable secret classS1(config)#no ip domain-lookupS1(config)#ip default-gateway 172.17.99.21S1(config)#line console 0S1(config-line)#password ciscoS1(config-line)#loginS1(config-line)#line vty 0 15S1(config-line)#password ciscoS1(config-line)#loginS1(config-line)#end%SYS-5-CONFIG_I: Configured from console by consoleS1#copy running-config startup-config任务2：配置并激活以太网接口使用地址表中的IP 地址和默认网关配置五台PC的以太网接口任务3：在交换机上配置VLAN步骤1. 在交换机S1 上创建VLAN。

在全局配置模式下使用vlan vlan-id命令将VLAN 添加到交换机S1。

创建VLAN 之后，您将处于vlan 配置模式，在该模式下可以使用vlan name命令为VLAN 指定名称。

S1(config)#vlan 99S1(config-vlan)#exitS1(config)#vlan 10S1(config-vlan)#exitS1(config)#vlan 20S1(config-vlan)#exit步骤2. 在交换机上将交换机端口分配给VLAN。

在接口配置模式下使用switchport access vlan vlan-id命令将端口分配给VLAN。

S1(config)#interface fastEthernet0/1S1(config-if)#switchport access vlan10S1(config-if)#interface fastEthernet0/2S1(config-if)#switchport access vlan 20S1(config-if)#endS1#copy running-config startup-configDestination filename [startup-config]? [enter]Building configuration...[OK]步骤3. 分配管理VLAN。

在接口配置模式下，使用ip address命令为交换机分配管理IP 地址。

S1(config)#interface vlan 99S1(config-if)#ip address 172.17.99.21 255.255.255.0S1(config-if)#no shutdownS2(config)#interface vlan 99S2(config-if)#ip address 172.17.99.22 255.255.255.0S2(config-if)#no shutdownS3(config)#interface vlan 99S3(config-if)#ip address 172.17.99.23 255.255.255.0S3(config-if)#no shutdown步骤4. 为所有交换机上的中继端口配置中继和本征VLAN。

中继是交换机之间的连接，它允许交换机交换所有VLAN 的信息。

默认情况下，中继端口属于所有VLAN，而接入端口则仅属于一个VLAN。

S1(config)#interface fa0/1S1(config-if)#switchport mode trunkS1(config-if)#switchport trunk native vlan 99S1(config-if)#endS1(config)#interface fa0/2S1(config-if)#switchport mode trunkS1(config-if)#switchport trunk native vlan 99S1(config-if)#end使用show interface trunk 命令检验中继的配置情况。

S1#show interface trunk步骤5. 检验交换机之间是否能够通信。

从S1 ping S2的管理地址。

S1#ping 172.17.99.22Type escape sequence to abort.Sending 5, 100-byte ICMP Echos to 172.17.99.22, timeout is 2 seconds: ..!!!Success rate is 100 percent (5/5), round-trip min/avg/max = 1/2/9 ms 任务4：对路由器进行基本配置。

步骤1. 在路由器上创建基本配置。

∙将路由器主机名配置为R1，R2，R3。

∙禁用DNS 查找。

∙将加密特权执行模式口令配置为class。

∙为控制台连接配置口令cisco。

∙为vty 连接配置口令cisco。

Router#enRouter#conf tRouter(config)#hostname R1R1(config)#enable secret classR1(config)#line console 0R1(config-line)#password ciscoR1(config-line)#loginR1(config-line)#line vty 0 15R1(config-line)#password ciscoR1(config-line)#loginR1(config-line)#endR1#copy running-config startup-config任务 5：配置中继接口步骤1：在路由器上配置中继接口。

∙进入子接口配置模式∙建立中继封装∙将VLAN 与子接口关联起来∙为子接口分配一个VLAN 中的IP 地址R1(config)#interface fastethernet 0/1R1(config-if)#no shutdownR1(config-if)#interface fastethernet 0/0.10R1(config-subif)#encapsulation dot1q 10R1(config-subif)#ip address 172.17.10.1 255.255.255.0R1(config-if)#interface fastethernet 0/0.20R1(config-subif)#encapsulation dot1q 20R1(config-subif)#ip address 172.17.20.1 255.255.255.0R1(config-if)#interface fastethernet 0/0.99R1(config-subif)#encapsulation dot1q 99R1(config-subif)#ip address 172.17.99.1 255.255.255.0步骤2：子接口的配置R1#conf tR1(config)#int fa0/0R1(config-if)#ip add 172.17.53.1 255.255.255.0R1(config-if)#no shutdownR1(config-if)#int se0/0/0R1(config-if)#ip add 172.17.12.1 255.255.255.0R1(config-if)#no shutdownR1(config-if)#exitR2#conf tR2(config)#int se0/0/0R2(config-if)#ip add 172.17.12.2 255.255.255.0R2(config-if)#no shutdownR2(config-if)#int se0/0/1R2(config-if)#ip add 172.17.23.1 255.255.255.0R2(config-if)#no shutdownR2(config-if)#exitR3#conf tR3(config-if)#int se0/0/0R3(config-if)#ip add 172.17.23.2 255.255.255.0R3(config-if)#no shutdownR3(config-if)#int fa0/0R3(config-if)#ip add 172.17.34.1 255.255.255.0R3(config-if))#no shutdownR3(config-if)#exit步骤3 ：配置路由协议R1(config)#router ripR1(config-router)#version 2R1(config-router)#no auto-summaryR1(config-router)#network 172.17.1.0R1(config-router)#network 172.17.10.0R1(config-router)#network 172.17.20.0R1(config-router)#network 172.17.99.0R1(config-router)#exit实验小结通过这次课程设计使我们懂得了理论与实际相结合是很重要的，只有理论知识是远远不够的，只有把所学的理论知识与实践相结合起来，从理论中得出结论，才能真正为社会服务，从而提高自己的实际动手能力和独立思考的能力。

PC1 ping PC2PC1 ping PC3PC1 ping PC4。

合集下载

局域网组网实验报告

局域网组网实验报告

局域网组网实验报告一、实验目的本次实验的主要目的是通过搭建局域网的实验，掌握局域网组网原理和配置方法，培养实际操作能力，提高对网络通信的理论知识的应用能力。

二、实验设备与环境本次实验使用的设备包括：1. 交换机：Cisco 2960 Series Switch；2. 路由器：Cisco 1941 Series Router；3. 计算机：多台计算机，运行Windows操作系统；4.网线：用于连接设备的网线。

三、实验步骤及结果1.首先，将交换机和路由器连接起来。

首先将路由器的一端的网线连接到交换机的一个端口上，然后将交换机的另一个端口与计算机连接。

2. 对路由器进行基本设置。

通过串口线将计算机连接到路由器的Console端口上，使用超级终端软件进行连接。

在终端界面上进入特权模式，并进行基本设置，如设置路由器的主机名、IP地址、子网掩码等。

3.配置交换机。

在终端界面上进入交换机的配置模式，设置交换机的主机名、IP地址、子网掩码等。

4. 配置计算机的网络连接。

在Windows操作系统中，打开网络和共享中心，选择“更改适配器设置”。

找到本机的网络适配器，右键选择“属性”，然后选择“Internet 协议版本4 (TCP/IP)”，并配置IP地址、子网掩码、默认网关等。

5. 进行互联测试。

分别在两台计算机上打开命令提示符，使用“ping”命令进行互相ping通的测试。

如果可以正常ping通，则表示局域网已经搭建成功。

四、实验心得通过本次实验，我深入理解了局域网的组网原理和配置方法。

在实验过程中，我对交换机和路由器的功能和使用方法有了更深入的了解。

我学会了如何配置路由器和交换机的基本设置，以及如何配置计算机的网络连接。

通过互联测试，我了解到了网络设备之间的通信原理，并且成功搭建了一个功能正常的局域网。

通过这次实验，我不仅提高了实际操作能力，还加深了对网络通信的理论知识的应用能力。

五、结论通过本次实验，我掌握了局域网组网原理和配置方法，并成功搭建了一个功能正常的局域网。

计算机网络实验报告(6篇)

计算机网络实验报告(6篇)

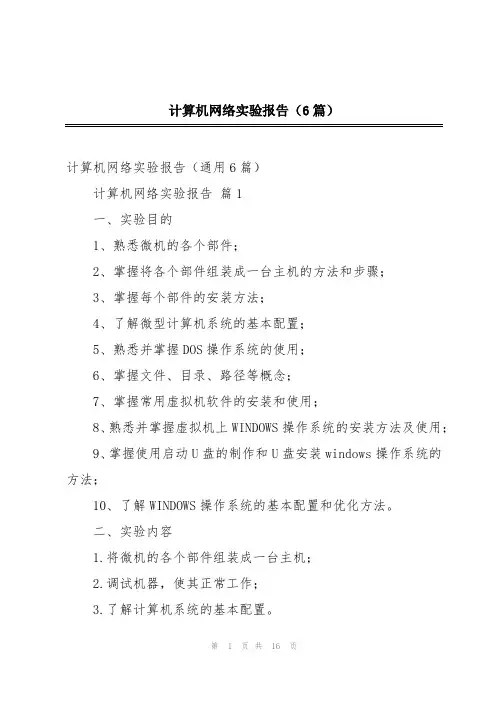

计算机网络实验报告（6篇）计算机网络实验报告（通用6篇）计算机网络实验报告篇1一、实验目的1、熟悉微机的各个部件；2、掌握将各个部件组装成一台主机的方法和步骤；3、掌握每个部件的安装方法；4、了解微型计算机系统的基本配置；5、熟悉并掌握DOS操作系统的使用；6、掌握文件、目录、路径等概念；7、掌握常用虚拟机软件的安装和使用；8、熟悉并掌握虚拟机上WINDOWS操作系统的安装方法及使用；9、掌握使用启动U盘的制作和U盘安装windows操作系统的方法；10、了解WINDOWS操作系统的基本配置和优化方法。

二、实验内容1.将微机的各个部件组装成一台主机；2.调试机器，使其正常工作；3.了解计算机系统的基本配置。

4.安装及使用虚拟机软件；5.安装WINDOWS7操作系统；6.常用DOS命令的使用；7.学会制作启动U盘和使用方法；8.WINDOWS7的基本操作；9.操作系统的基本设置和优化。

三、实验步骤（参照实验指导书上的内容，结合实验过程中做的具体内容，完成此项内容的撰写）四、思考与总结（写实验的心得体会等）计算机网络实验报告篇2windows平台逻辑层数据恢复一、实验目的：通过运用软件R-Studio_5.0和winhe_对误格式化的硬盘或者其他设备进行数据恢复，通过实验了解windows平台逻辑层误格式化数据恢复原理，能够深入理解并掌握数据恢复软件的使用方法，并能熟练运用这些软件对存储设备设备进行数据恢复。

二、实验要求：运用软件R-Studio_5.0和winhe_对电脑磁盘或者自己的U盘中的删除的数据文件进行恢复，对各种文件进行多次尝试，音频文件、系统文件、文档文件等，对简单删除和格式化的磁盘文件分别恢复，并检查和验证恢复结果，分析两个软件的数据恢复功能差异与优势，进一步熟悉存储介质数据修复和恢复方法及过程，提高自身的对存储介质逻辑层恢复技能。

三、实验环境和设备：（1）Windows _P 或Windows 20__ Professional操作系统。

《局域网技术实验》实验报告

《局域网技术实验》实验报告

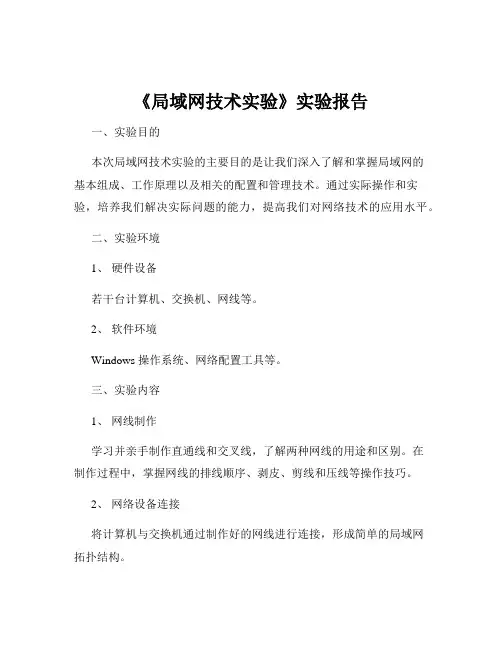

《局域网技术实验》实验报告一、实验目的本次局域网技术实验的主要目的是让我们深入了解和掌握局域网的基本组成、工作原理以及相关的配置和管理技术。

通过实际操作和实验，培养我们解决实际问题的能力，提高我们对网络技术的应用水平。

二、实验环境1、硬件设备若干台计算机、交换机、网线等。

2、软件环境Windows 操作系统、网络配置工具等。

三、实验内容1、网线制作学习并亲手制作直通线和交叉线，了解两种网线的用途和区别。

在制作过程中，掌握网线的排线顺序、剥皮、剪线和压线等操作技巧。

2、网络设备连接将计算机与交换机通过制作好的网线进行连接，形成简单的局域网拓扑结构。

3、 IP 地址配置为每台计算机配置静态 IP 地址，包括 IP 地址、子网掩码、网关和DNS 服务器地址。

通过配置，使计算机能够在局域网内相互通信。

4、网络共享设置在局域网内设置共享文件夹和打印机，实现资源共享。

掌握共享权限的设置方法，保障共享资源的安全性。

5、网络故障排除模拟常见的网络故障，如网线接触不良、IP 地址冲突等，通过使用网络诊断工具和排查方法，找出故障原因并解决问题。

四、实验步骤1、网线制作（1）准备好网线、RJ-45 水晶头、网线钳等工具。

（2）根据需要选择制作直通线（两端线序相同）或交叉线（一端为 T568A 线序，另一端为 T568B 线序）。

（3）用网线钳剥开网线外皮，将网线中的 8 根线按照规定的线序排列整齐。

（4）将排好线序的网线插入水晶头，确保线芯顶到水晶头的顶端。

（5）使用网线钳将水晶头压紧，制作完成后使用测线仪测试网线是否连通。

2、网络设备连接（1）将制作好的网线一端连接计算机的网卡接口，另一端连接交换机的端口。

（2）按照相同的方法，将其他计算机也连接到交换机上。

3、 IP 地址配置（1）在 Windows 操作系统中，打开“控制面板”，选择“网络和共享中心”。

（2）点击“更改适配器设置”，找到本地连接，右键选择“属性”。

计算机网络实验报告-局域网设计图

计算机网络实验报告-局域网设计图

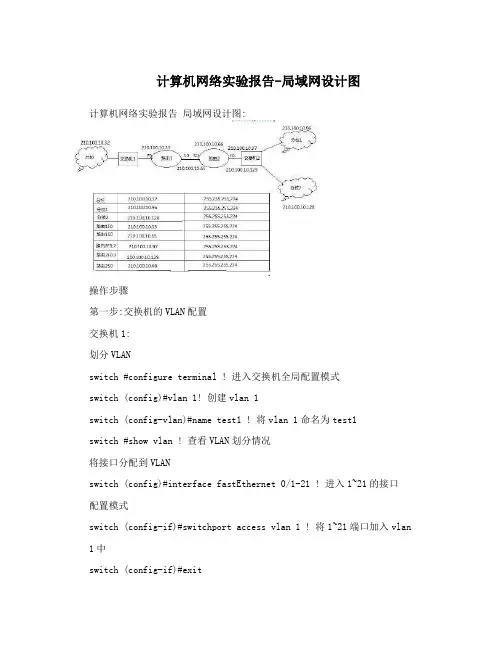

计算机网络实验报告-局域网设计图计算机网络实验报告局域网设计图:操作步骤第一步:交换机的VLAN配置交换机1:划分VLANswitch #configure terminal ! 进入交换机全局配置模式switch (config)#vlan 1! 创建vlan 1switch (config-vlan)#name test1 ! 将vlan 1命名为test1switch #show vlan ! 查看VLAN划分情况将接口分配到VLANswitch (config)#interface fastEthernet 0/1-21 ! 进入1~21的接口配置模式switch (config-if)#switchport access vlan 1 ! 将1~21端口加入vlan 1中switch (config-if)#exitSwitch (config)# interface fastethernet 0/21Switch (config-if)# switchport mode trunk ～配置trunk端口 switch (config-if)#endswitch #show vlan ! 查看VLAN的端口划分情况交换机2:switch #configure terminal ! 进入交换机全局配置模式 switch (config)#vlan 2 ! 创建vlan 2switch (config-vlan)#name test2! 将vlan 2命名为test2 switch (config)#vlan 2 ! 创建vlan 2switch (config-vlan)#name test3! 将vlan 3命名为test3 switch (config-vlan)#end switch #show vlan ! 查看VLAN划分情况switch (config)#interface fastEthernet 0/1-11 ! 进入1-11的接口配置模式switch (config-if)#switchport access vlan 2! 将1-11端口加入vlan 2中switch (config)#interface fastEthernet 0/11-21! 进入11-21的接口配置模式switch (config-if)#switchport access vlan 3 ! 将11-21端口加入vlan 3中switch (config-if)#exitSwitch (config)# interface fastethernet 0/11Switch (config-if)# switchport mode trunk ～配置trunk端口 switch (config-if)#endswitch #show vlan ! 查看VLAN的端口划分情况第二步:路由器配置路由器1:在路由器Router1上配置快速以太网口的IP地址Router1#configure terminalRouter1(config)#interface FastEthernet 0/0 ! 进入以太网0口配置状态或Router1(config)#interface FastEthernet 1/0Router1(config-if)#ip address 210.100.10.33 255.255.255.224 ! 为以太网0口配置地址Router1(config-if)#no shutdown ! 打开以太网0口Router1(config-if)#end在路由器Router1上配置广域网口的IP地址和时钟频率(假设Router1为DCE 端)Router1#conRouter1(config)#interface serial 2/0 ! 进入广域网0口配置状态或Router1(config)#interface serial 1/2Router1(config-if)#ip address 210.100.10.65 255.255.255.0 ! 为广域网0口配置地址Router1(config-if)#clock rate 64000 ! DCE端需设置端口时钟频率Router1(config-if)#no shutdown ! 打开广域网0口Router1(config-if)#end为Router1添加静态路由Router1#conRouter1(config)#ip route 210.100.10.96 255.255.255.224 210.100.10.66Router1(config)#ip route 210.100.10.128 255.255.255.224210.100.10.66 ! 添加静态路由Router1(config)#endRouter1#show ip route ! 显示路由表路由器2在路由器2上配置接口F0的子接口Router (config)# interface fastethernet 1/0Router (config-if)# no ip address Router (config-if)# no shutdown Router (config-if)# exitRouter (config)# interface fastethernet 1/0.2 ～进入子接口F0.2配置模式Router (config-subif)# encapsulation dotlq 2 ～封装802.1Q并指定Vlan 号2Router (config-subif)# ip address 210.100.10.97 255.255.255.224 ～配置子接口F0.2IP地址Router (config-subif)# exitRouter (config)# interface fastethernet 1/0.3 ～进入子接口F0.3配置模式Router (config-subif)# encapsulation dotlq 3 ～封装802.1Q并指定Vlan 号3Router (config-subif)# ip address 210.100.10.129 255.255.255.224 ～配置子接口F0.3IP地址Router (config-subif)# end在路由器2上配置广域网口的IP地址Router2#confRouter2(config)#interface serial 2/0 或Router2(config)#interface serial 1/2 Router2(config-if)#ip address210.100.10.66 255.255.255.224 Router2(config-if)#no shutdown Router2(config-if)#end为路由器2添加静态路由Router2#conConfiguring from terminal, memory, or network [terminal]?Enter configuration commands, one per line. End with CNTL/Z.Router2(config)#ip route 210.100.10.32 255.255.255.224 210.100.10.65 Router2(config)#endRouter2#show ip route。
