计算机网络技术之五之三链路聚合配置应用介绍课件

计算机网络技术之五之三链路聚合配置应用介绍课件
动态链路聚合可以通过LACP（Link Aggregation Control Protocol）协议实现。
LACP协议通过发送LACP数据包，自动协商成 员链路的状态，并自动调整聚合组的成员链路。
动态链路聚合可以提高网络的可靠性和性能， 同时可以减少人工干预。
链路聚合协议的选择
LACP（Link Aggregation Control Protocol）：基于IEEE 802
应用场景：数据中心内部网络、数据中
01
心与外部网络之间的连接 链路聚合技术：将多个物理链路聚合成 02 一个逻辑链路，提高带宽和可靠性 优势：提高网络性能、降低延迟、提高
03
网络可用性 应用案例：大型互联网公司、金融机构、 04 政府机构等数据中心网络中广泛应用
企业网络
企业内部网络：提 高带宽，降低延迟，
A
合时，需要手动配置聚合组和成
员接口。
B
静态链路聚合的优点是配置简 单，易于管理。
静态链路聚合的缺点是当某个成
C
员接口出现故障时，需要手动配
置新的成员接口来替换故障接口。
静态链路聚合的配置步骤包括：
D
创建聚合组、配置成员接口、配
置负载均衡等。
动态链路聚合
动态链路聚合是指在链路聚合组中，动态地添 加或删除成员链路。
提高网络可靠性
企业分支机构网络： 实现分支机构之间 的高速互联，提高
数据传输效率
企业数据中心网络： 提高数据中心内部 网络带宽，实现 企业云平台之间的 高速互联，提高云
服务性能
校园网络
01
校园网是学校内部 网络，用于连接各 个教学楼、实验室、
图书馆等场所。
02
校园网通常采用链 路聚合技术，提高 网络带宽和稳定性。

网络初级篇之链路聚合（原理与配置）

网络初级篇之链路聚合（原理与配置）

⽹络初级篇之链路聚合（原理与配置）⼀、链路聚合的产⽣ 由于在企业⽹络中，核⼼层负责数据的⾼速转发，极其容易引发链路阻塞。

所以在核⼼层部署链路聚合可以整体提升⽹络的数据吞吐量，解决链路拥塞的问题。

⼆、链路聚合的原理与好处 1、什么是链路聚合 链路聚合是把两台设备之间的链路聚集在⼀块，当做⼀条逻辑链路使⽤。

2、链路聚合带来的好处链路聚合可以提⾼链路的带宽。

理论上，通过链路聚合，可使⼀个聚合端⼝的带宽最⼤为所有成员端⼝的带宽总和。

链路聚合可以提⾼⽹络的可靠性。

配置了链路聚合的端⼝，若其中⼀端⼝出现故障，则该成员端⼝的流量就会切换到成员链路中去。

保障了⽹络传输的可靠性。

链路聚合还可以实现流量的负载均衡。

把流量平均分到所有成员链路中去。

使得每个成员链路最低限度的降低产⽣流量阻塞链路的风险三、链路聚合的模式 链路聚合总共有两种模式：⼿动负载均衡模式与LACP（链路聚合控制协议）模式。

1、⼿动负载均衡模式 在此模式下，Eth-Trunk的建⽴，成员接⼝的加⼊由⼿⼯配置。

该模式下的所有活动链路都参与数据的转发，平均分担流量。

如果某条活动链路出现故障，则⾃动在剩余的活动链路中平均分担流量。

适⽤于两直连设备之间，既需要⼤量的带宽，也不⽀持LACP协议时。

可以基于MAC地址与IP地址进⾏负载均衡。

2、LACP（链路聚合控制协议）模式 在此模式下，Eth-Trunk的建⽴，成员接⼝的加⼊由⼿⼯配置。

链路两端的设备会相互发送LACP报⽂，协商聚合参数，从⽽选举出活动链路和⾮活动链路。

活动成员链路（M）：⽤于在负载均衡模式中的数据转发。

⾮活动成员链路（N）：⽤于冗余备份。

如果⼀条活动成员链路出现故障，⾮活动成员链路中优先级最⾼的将代替出现故障的活动链路。

状态由⾮活动链路变为活动链路。

3、两者的区别 在⼿动负载均衡模式下，所有的端⼝都处于数据转发状态；在LACP模式下，会有⼀些链路充当备份链路。

四、数据流控制 1、在⼀个聚合端⼝中，成员端⼝的所有参数必须⼀致，参数包括：物理⼝数量、传输速率、双⼯模式、流量控制模式。

链路聚合课件

链路聚合课件

确定链路聚合的动态协商协议
链路聚合概述 链路聚合动态协商协议 链路聚合的配置
• 确定动态协商协议
Switch(config-if)#channel-protocol {lacp| pagp}
• 参数：
– lacp：配置采用LACP协议协商etherchannel。 – pagp：配置采用PAGP协议协商etherchannel，PAGP是默认协议，可以不配
链路聚合
链路聚合概述
链路聚合动态协商协议 链路聚合的配置
过渡页
Transition Page
链路聚合概述
• 链路聚合的定义 • 链路聚合的优势 • 链路聚合的方式 • 和链路聚合相关的端口属性
2
链路聚合的产生
链链路路聚聚合合概概述述 链路聚合动态协商协议 链路聚合的配置
A
D
B
E
C
F
• 带宽瓶问题解决：
Mode
Auto（自动）
Desirable （企望）
Purpose
这种模式将使得端口进入被动协商状态，如果端口接收到PAgP数据包，那么就将形成 以太通道。虽然如此，但这种模式的端口将不会主动发起协商。Auto是默认模式。
这种模式将使得端口利用PAgP进入形成EtherChannel的协商状态。在配置Catalyst交 换机形成以太通道的时候，推荐模式是Desirable.
• 创建EtherChannel 接口：
Switch(config)#interface port-channel port_channel_number
• 参数： port_channel_number： port_channel的编号，整数形式。取值范围148。
创建EtherChannel 接口-应用实例

07链路聚合基本原理及配置v1.1

07链路聚合基本原理及配置v1.1

中国电信股份有限公司广东研究院
# interface Eth-Trunk0 description JH_NE40-1->GJ_NE40-1 undo shutdown ip address 10.49.0.209 255.255.255.248
现场的数据
# interface GigabitEthernet1/0/0 undo negotiation auto undo shutdown eth-trunk 0 # interface GigabitEthernet1/0/1 undo negotiation auto undo shutdown eth-trunk 0 # interface GigabitEthernet1/0/2 undo negotiation auto undo shutdown eth-trunk 0 # interface GigabitEthernet2/0/0 undo negotiation auto undo shutdown eth-trunk 0 # interface GigabitEthernet2/0/1 undo negotiation auto undo shutdown eth-trunk 0
中国电信股份有限公司广东研究院
链路聚合配置（6）
NE40/NE80E举例
RouterA
GE1/0/0 GE2/0/0 Eth-Trunk1 100.1.1.1/24
RouterB
GE1/0/0 GE2/0/0
Eth-Trunk1 100.1.1.2/24
Router A <Quidway> system-view [Quidway] sysname RouterA # 创建Eth-Trunk接口，并配置IP地址。 [RouterA] interface eth-trunk 1 [RouterA-Eth-Trunk1] ip address 100.1.1.1 24 [RouterA-Eth-Trunk1] quit # 将端口GE1/0/0、GE2/0/0加入到Eth-Trunk 1中。 [RouterA] interface gigabitethernet 1/0/0 [RouterA-GigabitEthernet1/0/0] eth-trunk 1 [RouterA-GigabitEthernet1/0/0] quit [RouterA] interface gigabitethernet 2/0/0 [RouterA-GigabitEthernet2/0/0] eth-trunk 1 [RouterA-GigabitEthernet2/0/0] quit

链路聚合工作原理

链路聚合工作原理

链路聚合工作原理
嘿呀！今天咱们来聊聊链路聚合工作原理呢！
哇！首先咱们得搞清楚啥是链路聚合呀？简单来说，链路聚合就是把多个物理链路组合成一个逻辑链路的技术呢！
哎呀呀，那它到底是咋工作的呢？1. 增加带宽！这可是它的一个大优点呀！比如说，原本一条链路的带宽有限，速度不够快，这时候把几条链路聚合在一起，带宽不就大大增加了嘛！就像多个人一起干活，效率自然高得多啦！2. 提供冗余！要是其中一条链路出了问题，哎呀呀，不用担心，其他链路还能继续工作，数据传输不会中断呢！这是不是很棒呀？3. 负载均衡！数据可以在聚合的链路中更合理地分配，就像把货物均匀地放在不同的马车上，这样每个链路的负担就比较均衡啦，不会有的累得不行，有的闲着没事干！
哇哦！再深入一点说，链路聚合在实现的时候，得有一些规则和算法呢！比如说，怎么确定哪些链路可以聚合在一起？怎么分配数据？这都得有一套办法呀！
哎呀呀，还有呢！不同的网络设备对链路聚合的支持和实现方式可能不太一样哦！有的可能更灵活，有的可能稍微有点局限。

总之呀，链路聚合工作原理可不简单，但是它给我们的网络带来了很多好处呢！嘿，这下你是不是对链路聚合工作原理有点清楚啦？。

链路聚合基本原理V1.1(15)

链路聚合基本原理V1.1(15)

基于OSPF的三层链路冗余技术 基于OSPF的三层链路冗余技术在大型园区网络中使用广泛。对两台核心交换设备 分别有两条出口（分别接两台路由器）冗余备份的网络中，可在核心设备的两条 上行链路上做负载均衡。但如果在出口路由器上需要做NAT转换，负载均衡就很 难实现。但可通过调整cost的值实现链路冗余和负载分担。 对两台核心交换设备有一条出口（接一台路由器）的拓扑结构中，不需要通过人 工调整cost值来实现流量分担。只需要更改OSPF的参考带宽，由OSPF自动实现负 载均衡功能。

静态Trunk将多个物理端口直接加入Trunk组，形成一个逻辑端口。
这种方式不利于观察聚合端口的状态，造成部分业务中断。
链路聚合方式－LACP


LACP ( Link Aggregation Control Protocol) 标准：IEEE 802.3ad LACP通过协议将多个物理端口动态聚合 到 Trunk组 ，形成一个逻辑端口。 LACP自动产生聚合、自动发现故障链路， 在获得最大的带宽同时保证链路有效性。
负载分担机制
A
D D D D
Fast Ethernet 1 Fast Ethernet 2
D D D D D
D
B
Link Aggregation Flow A->D B->D C->D etc. Output Path FE 1 FE 2 FE 3 FE …
Fast Ethernet 3 Fast Ethernet 4
Flow D->A D->B D->C etc.
Link Aggregation Output Path FE 4 FE 3 FE 1 FE …
E

第4章 以太网链路聚合


终端 A 终端 B MAC A MAC B
终端 C 终端 D MAC C MAC D
聚合组对于交换机S1和S2等同于单个端口。 生成转发项：当交换机通过属于聚合组的某个端口接收到MAC帧，在转发表 中创建一项转发项，该转发项将该MAC帧的源MAC地址与聚合组绑定在一起。 转发数据帧：当交换机通过检索转发表发现某个MAC帧的输出端口是聚合组 时，将该MAC帧提交给和该聚合组绑定的聚合器，聚合器中的帧分配器根据 配置的端口分配机制在属于聚合组的端口中确定用于输出该MAC帧的端口， 并把该MAC帧提交给输出端口。
9
路由和交换技术
以太网链路聚合
三、链路聚合组生成过程

创建聚合组 分配端口 激活端口


分配系统标识符和端口标识符 操作键 确定选中端口
10
路由和交换技术
5
路由和交换技术
以太网链路聚合
三、端口属性
属于同一聚合组的端口下述属性需要保持一致： STP配置。端口路径距离、STP报文格式、端口连 接的链路类型（点对点链路或共享链路）、是否 边缘端口、端口是否关闭等。 VLAN配置。端口属于的VLAN必须相同。 端口配置。端口传输速率、端口通信方式（半双 工或全双工）、端口类型（接入端口或共享端 口）、端口连接的链路类型（双绞线或光纤）。
S1 100Mb/s 聚合 聚合 S2 S1 300Mb/s S2
链路聚合（Link Aggregation）（也称端口 聚合）技术可以将多个端口聚合后作为单个 端口使用。
4
路由和交换技术
以太网链路聚合二、链路聚合方式 Nhomakorabea
静态聚合 需要手工在两台交换机上各自创建聚合组，并手 工将交换机端口分配给聚合组 动态聚合 通过链路聚合控制协议（Link Aggregation Control Protocol，LACP）动态分配聚合组中的 端口

路由器链路聚合技术（Eth-Trunk、Ip-Trunk）

路由器链路聚合技术（Eth-Trunk、Ip-Trunk）随着网络规模不断扩大，运营商对骨干链路的带宽和可靠性提出越来越高的要求。

在传统技术中，常用更换高速率的接口板或更换支持高速率接口板的设备的方式来增加带宽，但这种方案需要付出高额的费用，而且不够灵活。

采用链路聚合技术可以在不进行硬件升级的条件下，通过将多个物理接口捆绑为一个逻辑接口实现增大链路带宽的目的。

在实现增大带宽目的的同时，链路聚合采用备份链路的机制，可以有效的提高设备之间链路的可靠性。

一、链路聚合技术（Eth-Trunk、Ip-Trunk）的概念链路聚合是将—组物理接口捆绑在一起作为一个逻辑接口来增加带宽及可靠性的方法。

例如两台路由器通过3个100M以太网接口直连，将这3个以太网接口捆绑，可形成一个300M带宽的Eth-Trunk 逻辑接口，这就是链路聚合技术。

1、链路聚合组将若干条物理链路捆绑在一起所形成的逻辑链路称之为链路聚合组（LAG）或者Trunk。

如果这些被捆绑链路都是以太网链路，该聚合组被称为以太网链路聚合组，简写为Eth-Trunk，该聚合组接口称之为Eth-Trunk接口；如果这些被捆绑链路都是POS链路，该聚合组被称为POS链路聚合组，简写为IP-Trunk。

该聚合组接口称之为IP-Trunk 接口。

2、成员接口组成Trunk的各个接口称之为成员接口。

例如：Eth-Trunk接口可以作为普通的以太网接口来使用，它与普通以太网接口的差别只在于：转发的时候Eth-Trunk需要从众多成员接口中选择一个或多个接口来进行转发。

所以，除了一些必须在物理接口下配置的特性，可以像配置普通以太网接口那样配置Eth-Trunk逻辑接口。

不能把已有的Trunk 成员接口再捆绑成为其它Trunk的成员。

3、活动接口和非活动接口链路聚合存在活动接口和非活动接口两种。

转发数据的接口称为活动接口，而不转发数据的接口称为非活动接口。

活动接口对应的链路称为活动链路，非活动接口对应的链路称为非活动链路。

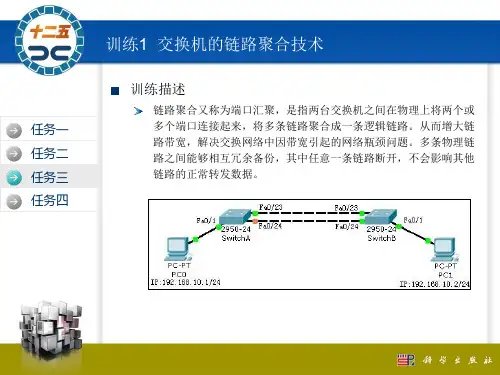

实验：交换机的链路聚合技术课件


训练1 交换机的链路聚合技术
训练步骤交换机B上配置聚合端口
任务一 任务二 任务三 任务四
SwitchB(config)#interface port-channel 1 SwitchB(config-if)#switchport mode trunk SwitchB(config-if)#exit SwitchB(config)#interface range fastethernet 0/1 – 2 SwitchB(config-if-range)#channel-group 1 mode on SwitchB(conherchannel summary
训练1 交换机的链路聚合技术
训练要求
添加2台电脑，分别更改标签为PC0、PC1； 任务一 任务二 任务三 任务四 添加2台二层交换机2950-24，标签名为SwitchA、SwitchB；
PC1连SwitchA的F0/1，PC2连SwitchB的F0/1；
设置两台交换机的Fa0/23、Fa0/24两个端口为端口汇聚，实 现链路聚合功能。
训练1 交换机的链路聚合技术
训练步骤交换机B的基本配置
任务一 任务二 任务三 任务四
SwitchB(config)#vlan 10 SwitchB(config-vlan)#name sales SwitchB(config-vlan)#exit SwitchB(config)#interface fastethernet 0/5 SwitchB(config-if)#switchport access vlan 10 SwitchB(config-if)#end SwitchB#show vlan id 10
训练1 交换机的链路聚合技术
训练测试

链路聚合基本原理及配置


Link
E
Aggregation
C
F
• 快速以太口和千兆以太口可以将多条链路看成是一条链路，增
加ቤተ መጻሕፍቲ ባይዱ路带宽。
负载分配机制
DDD D
A
Fast Ethernet 1 Fast Ethernet 2
D
DDDD
D
B
Link
Aggregation
Fast Ethernet 3 Fast Ethernet 4
LACP:链路聚合控制协议
Link Aggregation Control Protocol 标准：IEEE 802.3ad LACP通过协议将多个物理端口聚合到
Trunk组，形成一个逻辑端口 LACP自动产生聚合，自动发现故障链路，
在获得最大的带宽同时保证链路的有效性。
3系列交换机链路聚合的原则
查看Trunk组2中成员端口的聚合状态 :
ZXR10(config)#show lacp 2 internal
Smartgroup:2 Actor Agg LACPDUs Port Oper Port RX Mux Port State Interval Priority Key State Machine Machine -----------------------------------------------------------------fei_3/17 selected 30 32768 0x202 0x3d current collecting-distributing fei_3/18 selected 30 32768 0x202 0x3d current collecting-distributing
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
ZXR 10设备支持跨接口板的聚合，成员 端口可以分布在任何接口板上，但是所选 择的端口必须工作在全双工模式，工作速 率必须一致。
所有成员端口以及链路聚合组的模式必须 保持一致，可以是access、trunk或hybrid。
链路聚合方式
静态聚合
双方系统间不使用聚合协议来协商链路信息。( 静态trunk）
链路聚合基本原理优秀课件
课程回顾
Vlan的概念、作用、类型及运作方式 STP的工作原理
【背景描述】 假设你们企业采用两台交换机组成一个局域网，由于很 多数据流量是跨过交换机进行转发的，为了提高带宽， 你在两台交换机之间连接了两条网线，希望能够提高链 路带宽，提供冗余链路。
通过本章的学习，你可以获得以 下收获
D
DDDD
D
B
Link
Aggregation
Fast Ethernet 3 Fast Ethernet 4
E
Link Aggreg
C
A->D FE 1
B->D FE 2
C->D FE 3
etc.
FE …
Flow Output Path
D->A FE 4
F
D->B FE 3
成员端口的模式可以是access、trunk或 hybrid，但是必须保持一致。
SmartGroup 的配置
1.创建Trunk组
ZTE10(config)#interface <smartgroup-name>
2．绑定端口到Trunk组，并设置端口聚合模 式
smartgroup <smartgroup-id> mode {passive|active|on} 聚合模式设置为on时端口运行静态trunk， 参与聚合的两端都需要设置为on模式。 聚合模式设置为active或passive时端口运 行LACP，active指端口为主动协商模式， passive指端口为被动协商模式
链路聚合 （Link Aggregation）
Fast Ethernet 1
A
D
Fast Ethernet 2
B
Link
Aggregation
Fast Ethernet 3 Fast Ethernet 4
Link
E
Aggregation
C
F
快速以太口和千兆以太口可以将多条链路 看成是一条链路，增加链路带宽。
掌握链路聚合的工作原理 了解链路聚合的负载分担机制 了解链路聚合的产生及优点 掌握链路聚合的前提条件及聚合方式
1 链路聚合的工作原理 2 链路聚合的负载分担方式 3 链路聚合的优点 4 链路聚合的条件和方式
链路聚合的工作原理
链路聚合是将两个或更多数据信道结合成一个单个的信道, 该信道以一个单个的更高带宽的逻辑链路出现,可以实现 均衡负载，并提供冗余链路。链路聚合一般用来连接一个 或多个带宽需求大的设备，例如连接骨干网络的服务器或 服务器群。
验证配置结果: 1、不同交换机的相同vlan是否通。 2、不同交换机的不同vlan是否通。 3、拔掉smarttrunk中的任何一个端口，看
链路聚合的产生
A
D
B
E
C
F
带宽瓶颈问题解决：
以往：更换设备或购买支持高带宽的业务板， 增加费用。
现在：链路聚合技术。节省费用。
1 链路聚合的工作原理 2 链路聚合的负载分担方式 3 链路聚合的优点 4 链路聚合的条件和方式
负载分担机制
DDD D
A
Fast Ethernet 1 Fast Ethernet 2
标准：IEEE 802.3ad LACP通过协议将多个物理端口动态聚
合到 Trunk组 ，形成一个逻辑端口。 LACP自动产生聚合、自动发现故障链路，
在获得最大的带宽同时保证链路有效性。
3系列交换机链路聚合的原则
一共可以配置7个Trunk组，每个Trunk组最 多包含8个成员端口。
支持跨接口板的聚合，成员端口可以分布 在任何接口板上，但是所选择的端口必须 工作在全双工模式，工作速率必须一致。
配置示例
ZTE1
smartgroup1
ZTE2
ZTE1(config)# interface smartgroup1 ZTE1 (config)#smartgroup mode 802.3ad //（1、on是静态聚
） 合2、802.3ad是动态链路聚合
ZTE1(config-if)# exit ZTE1(config)# interface fei_1/1 ZTE1(config-if)# smartgroup 1 mode active ZTE1(config-if)# exit ZTE1(config)# interface fei_1/2 ZTE1(config-if)# smartgroup 1 mode active ZTE1(config-if)# exit ZTE1(config)# interface smartgroup1 ZTE1(config-if)# switchport mode trunk ZTE1(config-if)# switchport trunk vlan 10
查看配置结果: 1、查看smartgroup 信息： ZXR10 (config)#show lacp 1 internal 2、查看vlan信息： ZXR10 (config)#show vlan 3、查看端口信息： ZXR10 (config)#show interface brief
动态聚合
双方系统间使用聚合协议来协商链路信息。(LACP)
链路聚合方式－静态Trunk
静态Trunk将多个物理端口直接加入Trunk组， 形成一个逻辑端口。
无法进行负载分担，容易数据溢出，造成部分业务中断。
链路聚合方式－LACP
LACP ( Link Aggregation Control Protocol)
D->C FE 1
etc.
FE …
• 链路聚合采用负载分担的方式共享链路
1 链路聚合的工作原理 2 链路聚合的负载分担方式 3 链路聚合的优点 4 链路聚合的条件和方式
A B C D
1 链路聚合的工作原理 2 链路聚合的负荷分担方式 3 链路聚合的优点 4 链路聚合的条件和方式
链路聚合的三个前提条件
