平法图集讲解

16G101-1修订主要内容1、总说明取消了原101图集中总说明第2条的平法系列图集包括的内容。

2、总说明增加了第3条中的设计依据的规范：《中国地震动参数区划图》GB18306-2015，调整了2本规范依据的版本，新增了当依据的标准进行修订或者有新的标准出版实施时，图集与规范标准不符的内容、限制或淘汰的技术产品，视为无效。

3、总说明第5条调整了图集的适用范围。

取消了原11G101-1图集中的非抗震设计。

本图集适用于抗震设防烈度为6~9度地区的现浇混凝土框架、剪力墙、框架—剪力墙和部分框支剪力墙等主体结构施工图设计。

以及各类结构中的现浇混凝土板（包括有梁盖板和无梁盖板）、地下室结构部分现浇混凝土墙体、柱、梁、板结构施工的设计。

4、平面整体标示方法制图规则中第1.0.2条图集制图规则适用范围取消了楼板部分也适用于砌体结构这句话。

（本图集制图规则适用于基础顶面以上各种现浇混凝土结构的框架、剪力墙、梁、板（有梁楼板和无梁楼板）等构件的结构施工图设计。

）5、第1.0.9条，取消了第3款非抗震设计部分的要求；调整了第5款中可选用图集构造做法的例子所在图集的页数。

在第5款的选用构造新增了非底部加强部位剪力墙构造边缘构件是否设置外圈封闭箍筋，取消了非框架梁部分的内容。

第8款增加了嵌固部位不在地下室顶板仍需考虑上部结构实际存在嵌固作用的内容。

（现第3款内容为“写明抗震设防烈度及抗震等级，以明确选用相应抗震等级的标准构造图集”；现第5款内容为“当标准构造详图有多种可选择的构造做法时写明在何部位选用何种构造做法。

当未注明时，则为设计人员自动授权施工人员可以任选一种构造做法进行施工，例如：框架顶层端节点配筋构造（本图集第67页）、复合箍筋中拉筋弯钩做法（本图集第62页）、无支撑板端部封边构造（本图集第103页）等”；第8款增加内容为“注明上部结构的嵌固部位位置，框架柱嵌固部位不在地下室顶板，但仍需考虑地下室顶板对上部结构实际存在嵌固作用时，也应注明”）。

03G101平法图集-陈青来权威解释●墙问题（1）：在03G101－1 图集中剪力墙竖筋在顶端要求锚入板中有个锚固长度，当剪力墙顶有暗梁AL 时，是否只需锚入AL 够锚固长度即可？■答墙问题（1）：剪力墙竖向钢筋弯折伸入板内的构造不是“锚入板中”（因板不是墙的支座），而是完成墙与板的相互连接。

暗梁并不是梁（梁定义为受弯构件），它是剪力墙的水平线性“加强带”。

暗梁仍然是墙的一部分，它不可能独立于墙身而存在，所以，当墙顶有AL 时，墙竖向钢筋仍然应弯折伸入板中。

●墙问题（2）：剪力墙钢筋、AL 钢筋之间相互关系是怎样，图集中为什么不画出？端头直钩是从面筋上过，还是从下面过？直钩所在板中的位置是否有要求？在图集中剪力墙竖筋要求穿越AL，是否理解为剪力墙竖筋从AL 钢筋中穿过，若这样剪力墙竖筋保护层又增加了一个AL 钢筋直径？■答墙问题（2）：比较合适的钢筋绑扎位置是：（由外及内）第一层为墙水平钢筋（水平钢筋放在外侧施工方便），第二层为墙竖向钢筋及AL 箍筋，第三层为AL 纵向（水平）钢筋。

端头直钩与AL 箍筋为同一层面，所以从面筋上过。

墙筋直钩在板中的位置要看板面标高与墙顶标高的关系（特殊情况下二者可能有较小的高差），当二者一平时，墙筋直钩位置在板的上部。

●梁问题（1）：03G101-1：平法梁纵筋伸入端柱支座长度的两种计算方法：以第54-55 页为例，梁纵筋伸入端柱都有15d 的弯锚部分，如果把它放在与柱纵筋同一个垂直层面上，会造成钢筋过密，显然是不合适的。

正如图上所画的那样，应该从外到内分成几个垂直层面来布置。

但是，在计算过程中，却可以有两种不同的算法，这两种算法都符合图集的规定；第一种算法，是从端柱外侧向内侧计算，先考虑柱纵筋的保护层，再按一定间距布置（计算）梁的第一排上部纵筋、第二排上部纵筋，再计算梁的下部纵筋，最后，保证最内层的下部纵筋的直锚长度不小于0.4laE；第二种算法，是从端柱内侧向外侧计算，先保证梁最内层的下部纵筋的直锚长度不小于0.4laE，然后依次向外推算，这样算下来，最外层的梁上部纵筋的直锚部分可能和柱纵筋隔开一段距离。

1，问：在实际工程中，经常看到框架梁的悬挑端要进行众多内容的原位标注，这里面有哪些道理？在梁的悬挑端上要进行哪些原位标注？答：框架梁的“悬挑端”与一般的“跨”不同，也可以说它是特殊的“跨”，因为“悬挑端”的力学特征和工程做法与框架梁内部各跨截然不同。

所以，在设计图纸时，要保证在“悬挑端”有足够信息的原位标注。

在使用我们的“平法钢筋自动计算软件”时，也要在“悬挑端”做好原位标注。

需要注意的具体事项如下：1、在悬挑端的“上部跨中”的位置进行上部纵筋的原位标注。

因为悬挑端的上部纵筋是“全跨贯通”的，所以原位标注在“上部跨中”是应该的。

2、在悬挑端进行下部钢筋的原位标注。

悬挑端的下部钢筋为受压钢筋，它只需要较小的配筋就可以了，不同于框架梁第一跨的下部纵筋（受拉钢筋）。

换句话说，框架梁第一跨的下部纵筋不伸到悬挑端内，而伸到端部框架柱外侧然后拐15d的直钩。

3、在悬挑端进行箍筋的原位标注。

悬挑端的箍筋不同于框架梁集中标注的箍筋。

因为框架梁集中标注的箍筋一般都有“加密区和非加密区”的设置，例如：采用φ8@100/200(2) 这种格式。

而悬挑端的箍筋一般没有“加密区和非加密区”的区别，只有一种间距，例如：采用φ8@200(2) 这种格式。

4、在悬挑端进行梁截面尺寸的原位标注。

悬挑端一般为“变截面”构造，例如，梁根截面高度为700，而梁端截面高度为500，设梁宽300，则其截面尺寸的原位标注为：300*700/500。

在软件操作中，则把它标注在原位标注的“截面尺寸”一栏中。

2，多肢箍时，外箍是包住梁主筋，内箍包住几跟钢筋呢？比如梁主筋为5根，我的内箍应该怎么箍法？答：我的观点是：1、梁的主筋（不论是上部纵筋还是下部纵筋），都应该在梁宽范围内（具体说是应该在外箍宽度的范围内）均匀分布。

2、采用“大箍套小箍”方式的梁内箍的每个垂直肢（不论是双肢箍还是单肢箍的垂直肢），都应该在梁宽范围内对称分布。

3、根据上述原则，当“梁主筋为5根”时，梁内箍应该箍住第2、4两根梁主筋。

16G101-1修订主要内容1、总说明取消了原101图集中总说明第2条的平法系列图集包括的内容。

2、总说明增加了第3条中的设计依据的规范：《中国地震动参数区划图》GB18306-2015，调整了2本规范依据的版本，新增了当依据的标准进行修订或者有新的标准出版实施时，图集与规范标准不符的内容、限制或淘汰的技术产品，视为无效。

3、总说明第5条调整了图集的适用范围。

取消了原11G101-1图集中的非抗震设计。

本图集适用于抗震设防烈度为6~9度地区的现浇混凝土框架、剪力墙、框架—剪力墙和部分框支剪力墙等主体结构施工图设计。

以及各类结构中的现浇混凝土板（包括有梁盖板和无梁盖板）、地下室结构部分现浇混凝土墙体、柱、梁、板结构施工的设计。

4、平面整体标示方法制图规则中第1.0.2条图集制图规则适用范围取消了楼板部分也适用于砌体结构这句话。

（本图集制图规则适用于基础顶面以上各种现浇混凝土结构的框架、剪力墙、梁、板（有梁楼板和无梁楼板）等构件的结构施工图设计。

）5、第1.0.9条，取消了第3款非抗震设计部分的要求；调整了第5款中可选用图集构造做法的例子所在图集的页数。

在第5款的选用构造新增了非底部加强部位剪力墙构造边缘构件是否设置外圈封闭箍筋，取消了非框架梁部分的内容。

第8款增加了嵌固部位不在地下室顶板仍需考虑上部结构实际存在嵌固作用的内容。

（现第3款内容为“写明抗震设防烈度及抗震等级，以明确选用相应抗震等级的标准构造图集”；现第5款内容为“当标准构造详图有多种可选择的构造做法时写明在何部位选用何种构造做法。

当未注明时，则为设计人员自动授权施工人员可以任选一种构造做法进行施工，例如：框架顶层端节点配筋构造（本图集第67页）、复合箍筋中拉筋弯钩做法（本图集第62页）、无支撑板端部封边构造（本图集第103页）等”；第8款增加内容为“注明上部结构的嵌固部位位置，框架柱嵌固部位不在地下室顶板，但仍需考虑地下室顶板对上部结构实际存在嵌固作用时，也应注明”）。

平法图集16G101—3深度解读16G101-3在11G101-3的基础上做了修改，增加和变化了部分内容。

本文对比新旧图集，对新增加和变化的内容做了深度解读，为建筑行业技术人员重新学习新图集提供了方便，有助于更加深刻理解和运用16G101-3图集，指导现场施工与验收。

标签：平法图集；16G101-3；变化0 引言混凝土结构施工图采用平面整体表示方法，有利于规范和统一全国制图规则，提高图纸的标准化和规范法，减少设计人员的绘图工作量，同时为施工、监理、造价计算的使用提供方便。

1 修订的背景随着建筑行业的迅速发展，新的建筑理念和建筑型式广泛应用，《混凝土结构设计规范（2015版）》GB 50010-2010和《混凝土结构工程施工质量验收规范》GB 50204-2015相继实施。

同时，《建筑抗震设计规范》局部修订经住房和城乡建设部批准，已于2016年8月1日起实行。

新版《中国地震动参数区划图》GB 18306-2015自2016年6月1日起实行，该标准中取消不设防区，且适当调整提高部分城镇的地震基本烈度。

为使国家建筑标准设计图集更好地与新规范衔接，满足建筑工程的实际使用要求，中国建筑标准设计研究院对G101《混凝土结构施工图平面整体表示方法制图规则和构造详图》系列图集进行了全面修编，16G101系列图集由住房与城乡建设部批准，已于2016年9月1日起实行。

新的平法图集是对国家现行标准内容的落地、细化、延伸与补充。

2011年9月，11G101-3《混凝土结构施工图平面整体表示方法制图规则和构造详图》（独立基础、条形基础、筏形基础及桩基承台）替代了原来的04G101-3、08G101-5和06G101-6，变化较大。

2016年9月，16G101-3替代11G101-3，增加了新的内容，局部有些变化，本文对16G101-3中新增或变化的内容进行详细介绍，以便读者学习和理解图集。

2 变化或新增的内容基础构件包括独立基础、条形基础、筏形基础及桩基础。

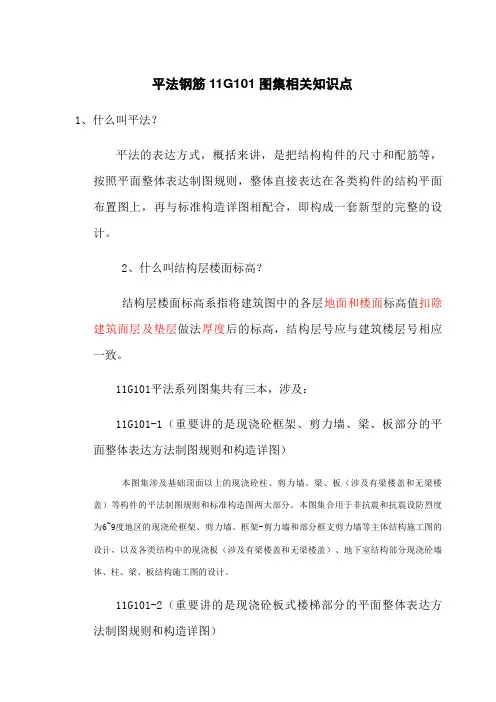

平法钢筋11G101图集相关知识点1、什么叫平法？平法的表达方式，概括来讲，是把结构构件的尺寸和配筋等，按照平面整体表达制图规则，整体直接表达在各类构件的结构平面布置图上，再与标准构造详图相配合，即构成一套新型的完整的设计。

2、什么叫结构层楼面标高？结构层楼面标高系指将建筑图中的各层地面和楼面标高值扣除建筑面层及垫层做法厚度后的标高，结构层号应与建筑楼层号相应一致。

11G101平法系列图集共有三本，涉及：11G101-1（重要讲的是现浇砼框架、剪力墙、梁、板部分的平面整体表达方法制图规则和构造详图）本图集涉及基础顶面以上的现浇砼柱、剪力墙、梁、板（涉及有梁楼盖和无梁楼盖）等构件的平法制图规则和标准构造图两大部分。

本图集合用于非抗震和抗震设防烈度为6~9度地区的现浇砼框架、剪力墙、框架-剪力墙和部分框支剪力墙等主体结构施工图的设计，以及各类结构中的现浇板（涉及有梁楼盖和无梁楼盖）、地下室结构部分现浇砼墙体、柱、梁、板结构施工图的设计。

11G101-2（重要讲的是现浇砼板式楼梯部分的平面整体表达方法制图规则和构造详图）本图集涉及现浇砼板式楼梯制图和标准构造图两大部分。

本图集合用于非抗震和抗震设防烈度为6~9度地区的现浇钢筋砼板式楼梯。

11G101-3（重要讲的是独立基础、条形基础、筏形基础及桩基承台部分的平面整体表达方法制图规则和构造详图）本图集涉及常用的现浇砼独立基础、条形基础、筏形基础及桩基承台的平法制图规则和标准构造图两大部分。

本图集合用于各种结构类型的现浇砼独立基础、条形基础、筏形基础及桩基承台施工图设计。

第一部分制图规则柱平法施工图系在柱平面布置图采用列表注写方式或截面注写方式表达。

一、柱1、柱要计算哪些钢筋？柱要计算的钢筋重要有纵筋（基础插筋、中间层纵筋、顶层纵筋、变截面纵筋）、箍筋、拉筋。

这里要注意的是1、只有顶层纵筋才分边柱、角柱、中柱，其它层无须划分。

2、变截面纵筋要注意斜通上层和当前层锚固。
