对拉螺栓力学性能表强度计算公式（穿墙螺丝）
作者：建材租赁来源：穿墙螺丝日期：2011-5-14 14:10:04 人气：1693 导读：对拉螺栓（穿墙螺丝）力学性能表，强度计算公式，力学性能验算。
1.对拉螺栓（穿墙螺丝）力学性能表
2．强度验算
已知2[100×50×3.0 冷弯槽钢
强度满足要求。
(二) 挠度验算
验算挠度时，所采用的荷载，查表得知仅采用新浇混凝土侧压力的标准荷载(F)。
所
以：
已知
钢楞容许挠度按表。
挠度满足要求。
二、主钢楞验算
(一) 强度验算
1．计算简图
2．荷载计算
P为次钢楞支座最大反力(当次钢楞为连续梁端已含反力为、中跨反力为0.5ql，所以，0.6+0.5)。
3．强度验算
强度不够，为此应采取下列措施之一：
(1) 加大钢楞断面，再进行验算；
(2) 增加穿墙螺栓，在每个主次钢楞交点处均设穿墙螺栓，则主钢楞可不必再验算。
例3：已知混凝土对模板的侧压力为F=30kN/m2，对拉螺栓间距，纵向、横向均为0.9m，选用M16穿墙螺栓，试验算穿墙螺栓强度是否满足要求。
[解]
满足要求。
对拉螺栓（穿墙螺丝）力学性能表。

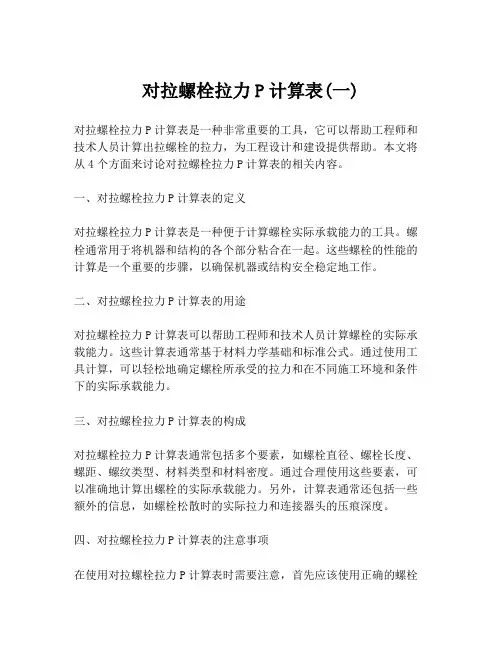

对拉螺栓拉力P计算表(一)对拉螺栓拉力P计算表是一种非常重要的工具，它可以帮助工程师和技术人员计算出拉螺栓的拉力，为工程设计和建设提供帮助。
本文将从4个方面来讨论对拉螺栓拉力P计算表的相关内容。
一、对拉螺栓拉力P计算表的定义对拉螺栓拉力P计算表是一种便于计算螺栓实际承载能力的工具。
螺栓通常用于将机器和结构的各个部分粘合在一起。
这些螺栓的性能的计算是一个重要的步骤，以确保机器或结构安全稳定地工作。
二、对拉螺栓拉力P计算表的用途对拉螺栓拉力P计算表可以帮助工程师和技术人员计算螺栓的实际承载能力。
这些计算表通常基于材料力学基础和标准公式。
通过使用工具计算，可以轻松地确定螺栓所承受的拉力和在不同施工环境和条件下的实际承载能力。
三、对拉螺栓拉力P计算表的构成对拉螺栓拉力P计算表通常包括多个要素，如螺栓直径、螺栓长度、螺距、螺纹类型、材料类型和材料密度。
通过合理使用这些要素，可以准确地计算出螺栓的实际承载能力。
另外，计算表通常还包括一些额外的信息，如螺栓松散时的实际拉力和连接器头的压痕深度。
四、对拉螺栓拉力P计算表的注意事项在使用对拉螺栓拉力P计算表时需要注意，首先应该使用正确的螺栓规格和标准，例如，美国国家标准协会和美国木工协会都发布了有关螺栓规格和标准的信息。
另外，计算表还需要考虑螺栓与松散连接器之间的摩擦力，以及材料的疲劳强度和弹性下降等因素。
如果这些要素被忽略或不正确处理，可能会产生重大的安全隐患。
在总结本文时，对拉螺栓拉力P计算表是一种可靠的工具，可以帮助工程师和技术人员计算出螺栓的实际承载能力。
但是，在使用该工具时需要遵循正确的规范和标准，考虑所有相关的要素，以确保计算的准确性和安全性。
希望本文能帮助读者更好地理解对拉螺栓拉力P计算表。
螺栓扭力标准参照表
下面是一个示例的螺栓扭力标准参照表：
螺栓规格扭力范围(Nm) 适用场合
M6 8-12 轻载、非关键紧固
M8 15-25 中重载、非关键紧固
M10 35-55 中重载、关键紧固
M12 60-90 重载、关键紧固
M16 100-150 特重载、关键紧固
M20 180-250 特重载、关键紧固
在使用螺栓扭力标准参照表时，需要根据具体的装配要求和使用场合选择合适的螺栓规格和扭力范围。
通常情况下，装配指导书或设备制造商会提供相应的螺栓扭力要求。
当然，螺栓扭力标准参照表只是一个参考，实际的扭力值还需要根据具体装配情况进行调整。
在实际操作中，还需要根据紧固的部位、工作环境、螺栓和螺纹的材料等因素进行综合考虑。
此外，螺栓扭力标准参照表还应该与螺栓紧固力的验收标准相结合。
常用的验收标准包括检验螺栓的拉伸力或者使用扭矩扳手等专用工具进行扭力控制。
只有在符合相应的验收标准的情况下，螺栓才能被认为是正确紧固的。
总结起来，螺栓扭力标准参照表的制定是为了确保螺栓具有正确的紧固力，并且满足安全性和可靠性的要求。
在使用螺栓扭力标准参照表时，
需要综合考虑装配要求、使用场合和螺栓的材料等因素，并结合相应的验收标准进行调整和控制。
对拉螺栓力学性能表螺栓直径(mm)螺纹内径(mm)净面积(mm2)重量(kg/m)容许拉力(N)M12 M14 M169.8511.5513.55761051440.891.211.58129001780024500M18 M20 M2214.9316.9318.931742252822.002.462.982960038200479003．强度验算已知2[100×50×3.0 冷弯槽钢强度满足要求。
(二) 挠度验算验算挠度时，所采用的荷载，查表得知仅采用新浇混凝土侧压力的标准荷载(F)。
所以已知钢楞容许挠度按表。
挠度满足要求。
二、主钢楞验算(一) 强度验算1．计算简图2．荷载计算P为次钢楞支座最大反力(当次钢楞为连续梁端已含反力为、中跨反力为0.5ql，所以，0.6+0.5)。
3．强度验算强度不够，为此应采取下列措施之一：(1) 加大钢楞断面，再进行验算；(2) 增加穿墙螺栓，在每个主次钢楞交点处均设穿墙螺栓，则主钢楞可不必再验算。
例3：已知混凝土对模板的侧压力为F=30kN/m2，对拉螺栓间距，纵向、横向均为0.9m，选用M16穿墙螺栓，试验算穿墙螺栓强度是否满足要求。
[解]满足要求。
对拉螺栓力学性能表螺栓直径(mm)螺纹内径(mm)净面积(mm2)重量(kg/m)容许拉力(N)M12 M14 M169.8511.5513.55761051440.891.211.58129001780024500M18 M20 M2214.9316.9318.931742252822.002.462.98296003820047900。
注1：该螺栓扭矩表是德国工业标准，此表中扭矩为螺栓达到屈服极限的70%时所测定注2：建议锁紧力矩值为：表中数值×(70-80)%一个8.8级M20螺栓的最大承受拉力有多大? (2011-05-28 18:41:24)转载▼标签： 杂谈一、螺栓的分类普通螺栓一般为4.4级、4.8级、5.6级和8.8级。
高强螺栓一般为8.8级和10.9级，其中10.9级居多。
二、高强度螺栓的概念根据高强度螺栓的性能等级分为：8.8级和10.9级。
其中8.8级仅有大六角型高强度螺栓，在标示方法上，性能等级小数点前的数字代表材料公称抗拉强度σb的1%，小数点后的数字代表材料的屈服强度σs与公称抗拉强度之比的10倍。
M20螺栓8.8性能等级公称抗拉强度σb=800MPa，最小抗拉强度σb=830MPa。
公称屈服强度σs=640 ，最小屈服强度σs=660。
（另外一种解释：小数点前数字表示热处理后的抗拉强度；小数点后的数字表示屈强比即屈服强普通螺栓一般为4.4级、4.8级、5.6级和8.8级。
高强螺栓一般为8.8级和10.9级，其中10.9级居多。
二、高强度螺栓的概念根据高强度螺栓的性能等级分为：8.8级和10.9级。
其中8.8级仅有大六角型高强度螺栓，在标示方法上，性能等级小数点前的数字代表材料公称抗拉强度σb的1%，小数点后的数字代表材料的屈服强度σs与公称抗拉强度之比的10倍。
M20螺栓8.8性能等级公称抗拉强度σb=800MPa，最小抗拉强度σb=830MPa。
公称屈服强度σs=640 ，最小屈服强度σs=660。
（另外一种解释：小数点前数字表示热处理后的抗拉强度；小数点后的数字表示屈强比即屈服强度实测值与极限抗拉强度实测值之比。
8.8级的意思就是螺栓杆的抗拉强度不小于800MPa，屈强比为0.8；10.9级的意思就是螺栓杆的抗拉强度不小于1000MPa，屈强比为0.9。
）抗拉强度也叫强度极限指材料在拉断前承受最大应力值，当钢材屈服到一定程度后，由于内部晶粒重新排列，其抵抗变形能力又重新提高，此时变形虽然发展很快，但却只能随着应力的提高而提高，直至应力达最大值。
对拉螺栓力学性能表螺栓直径(mm)螺纹内径(mm)净面积(mm2)重量(kg/m)容许拉力(N) M12M14M169.8511.5513.55761051440.891.211.58129001780024500 M18M20M2214.9316.9318.931742252822.002.462.98296003820047900 3．强度验算已知2[100×50×3.0 冷弯槽钢强度满足要求。
(二) 挠度验算验算挠度时，所采用的荷载，查表得知仅采用新浇混凝土侧压力的标准荷载(F)。
所以已知钢楞容许挠度按表。
挠度满足要求。
二、主钢楞验算(一) 强度验算1．计算简图2．荷载计算P为次钢楞支座最大反力(当次钢楞为连续梁端已含反力为、中跨反力为0.5ql，所以，0.6+0.5)。
3．强度验算强度不够，为此应采取下列措施之一：(1) 加大钢楞断面，再进行验算；(2) 增加穿墙螺栓，在每个主次钢楞交点处均设穿墙螺栓，则主钢楞可不必再验算。
例3：已知混凝土对模板的侧压力为F=30kN/m2，对拉螺栓间距，纵向、横向均为0.9m，选用M16穿墙螺栓，试验算穿墙螺栓强度是否满足要求。
[解]满足要求。
对拉螺栓力学性能表螺栓直径(mm)螺纹内径(mm)净面积(mm2)重量(kg/m)容许拉力(N)M12 M14 M169.8511.5513.55761051440.891.211.58129001780024500M18 M20 M2214.9316.9318.931742252822.002.462.98296003820047900。
螺栓拧紧力矩标准M6~M24螺钉或螺母的拧紧力矩（操作者参考）未注明拧紧力矩要求时，参考下表(普通螺栓拧紧力矩)未注明拧紧力矩要求时，参考下表(普通螺栓拧紧力矩)公制螺栓扭紧力矩Q/STB 12.521.5-2000范围：本标准适用于机械性能10.9级，规格从M6-M39的螺栓的扭紧力矩，对于使用尼龙垫圈、密封垫圈、其它非金属垫圈的螺栓，本标准不适用。
★对于设计图纸有明确力矩要求的，应按图纸要求执行。
套管螺母紧固力矩Q/STB B07833-1998材料HPb63-3Y2直通式压注油杯Q/STB B07020-1998（螺纹M6、M8*1、M10*1）紧固力矩：0.3-0.5Kg.m。
安全阀Q/STB B07029-1998（螺纹R1/8）紧固力矩：2.9-4.9Nm。
通气塞Q/STB B07030-1998 （螺纹R1/4）紧固力矩：2.94-5.88Nm。
螺塞Q/STB B07040-1998（公称直径08-10螺距1.25，12-36螺距1.5）螺栓（排气）Q/STB B07060-1998（M12*1.5）紧固力矩：58.8-78.4N.m。
软管（锥形密封）Q/STB B07100-1998软管（锥形密封）Q/STB B07123-1998（接头部螺母拧紧力矩）螺母（球头式管接头用）Q/STB B07201-1998 拧紧力矩：N.m 材料：（Q235）管接头螺母Q/STB B07202-1998拧紧力矩（Q235 / HPb 59-1）铰接螺栓Q/STB B07206-1998拧紧力矩（Q235）球头式端直通接头Q/STB B07211-1998 拧紧力矩（Q235 HPb 60-1 ）表中拧紧力矩适用于钢制接头管接头 Q/STB B07212-1998紧固力矩（区分代号为5、7的件 材料Q235）套管螺母 Q/STBB07221-1998 拧紧力矩 （材料Q235）管接头Q/STB B07230-1998拧入紧固力矩（Q235）弯头（带座）Q/STB B07235-1998 、B07236-1998 拧紧力矩喉箍Q/STB B07281-1998拧紧力矩U 形管夹及座 Q/STB B07283-1998 螺母的紧固力矩（区分代号 2、3使用）管夹 Q/STBB07289-1998(有效紧固直径φ25-φ232) 紧固力矩：8.8±05Nm套管接头 Q/STB B07290-1998套管螺母 Q/STB B07833-1998软管（空调器用）Q/STB B09488-19981、尊老爱幼是每一个人都应该去做的,让我们大家要从现在做起，从自己做起，从身边的每一件小事做起，做一个尊老爱幼的模范；积极、勇敢地接过先辈们尊老爱幼的接力棒，把祖祖辈辈这一光荣传统，一代一代传下去……在这天高云淡、秋风飒爽的季节，让我们共同祝愿天下所有的老人都能幸福、安康，让我们共同祝愿天下所有的少年儿童都能健康、快乐！谢谢大家______________________________________________________________________________________________________________Welcome To Download !!!欢迎您的下载，资料仅供参考！精品资料。
螺栓拧紧力矩标准M6~M24螺钉或螺母的拧紧力矩（操作者参考）未注明拧紧力矩要求时，参考下表(普通螺栓拧紧力矩)未注明拧紧力矩要求时，参考下表(普通螺栓拧紧力矩)公制螺栓扭紧力矩Q/STB 12.521.5-2000范围：本标准适用于机械性能10.9级，规格从M6-M39的螺栓的扭紧力矩，对于使用尼龙垫圈、密封垫圈、其它非金属垫圈的螺栓，本标准不适用。
★对于设计图纸有明确力矩要求的，应按图纸要求执行。
套管螺母紧固力矩Q/STB B07833-1998材料HPb63-3Y2直通式压注油杯Q/STB B07020-1998（螺纹M6、M8*1、M10*1）紧固力矩：0.3-0.5Kg.m。
安全阀Q/STB B07029-1998（螺纹R1/8）紧固力矩：2.9-4.9Nm。
通气塞Q/STB B07030-1998 （螺纹R1/4）紧固力矩：2.94-5.88Nm。
螺塞Q/STB B07040-1998（公称直径08-10螺距1.25，12-36螺距1.5）螺栓（排气）Q/STB B07060-1998（M12*1.5）紧固力矩：58.8-78.4N.m。
软管（锥形密封）Q/STB B07100-1998软管（锥形密封）Q/STB B07123-1998（接头部螺母拧紧力矩）螺母（球头式管接头用）Q/STB B07201-1998 拧紧力矩：N.m 材料：（Q235）管接头螺母Q/STB B07202-1998拧紧力矩（Q235 / HPb 59-1）铰接螺栓Q/STB B07206-1998拧紧力矩（Q235）球头式端直通接头Q/STB B07211-1998 拧紧力矩（Q235 HPb 60-1 ）表中拧紧力矩适用于钢制接头管接头Q/STB B07212-1998紧固力矩（区分代号为5、7的件材料Q235）套管螺母Q/STB B07221-1998拧紧力矩（材料Q235）管接头Q/STB B07230-1998拧入紧固力矩（Q235）弯头（带座）Q/STB B07235-1998 、B07236-1998 拧紧力矩喉箍Q/STB B07281-1998拧紧力矩U形管夹及座Q/STB B07283-1998螺母的紧固力矩（区分代号2、3使用）管夹Q/STB B07289-1998(有效紧固直径φ25-φ232) 紧固力矩：8.8±05Nm套管接头Q/STB B07290-1998套管螺母Q/STB B07833-1998软管（空调器用）Q/STB B09488-1998。
M6~M24螺钉或螺母的拧紧力矩（操作者参考）未注明拧紧力矩要求时，参考下表(普通螺栓拧紧力矩)未注明拧紧力矩要求时，参考下表(普通螺栓拧紧力矩)公制螺栓扭紧力矩Q/STB 12.521.5-2000范围：本标准适用于机械性能10.9级，规格从M6-M39的螺栓的扭紧力矩，对于使用尼龙垫圈、密封垫圈、其它非金属垫圈的螺栓，本标准不适用。
★对于设计图纸有明确力矩要求的，应按图纸要求执行。
套管螺母紧固力矩Q/STB B07833-1998材料HPb63-3Y2直通式压注油杯Q/STB B07020-1998（螺纹M6、M8*1、M10*1）紧固力矩：0.3-0.5Kg.m。
安全阀Q/STB B07029-1998（螺纹R1/8）紧固力矩：2.9-4.9Nm。
通气塞Q/STB B07030-1998 （螺纹R1/4）紧固力矩：2.94-5.88Nm。
螺塞Q/STB B07040-1998（公称直径08-10螺距1.25，12-36螺距1.5）螺栓（排气）Q/STB B07060-1998（M12*1.5）紧固力矩：58.8-78.4N.m。
软管（锥形密封）Q/STB B07100-1998软管（锥形密封）Q/STB B07123-1998（接头部螺母拧紧力矩）螺母（球头式管接头用）Q/STB B07201-1998 拧紧力矩：N.m 材料：（Q235）管接头螺母Q/STB B07202-1998拧紧力矩（Q235 / HPb 59-1）铰接螺栓Q/STB B07206-1998拧紧力矩（Q235）球头式端直通接头Q/STB B07211-1998拧紧力矩（Q235 HPb 60-1 ）表中拧紧力矩适用于钢制接头管接头Q/STB B07212-1998紧固力矩（区分代号为5、7的件材料Q235）套管螺母Q/STB B07221-1998 拧紧力矩（材料Q235）管接头Q/STB B07230-1998 拧入紧固力矩（Q235）弯头（带座） Q/STB B07235-1998 、 B07236-1998 拧紧力矩喉箍 Q/STB B07281-1998 拧紧力矩U 形管夹及座Q/STB B07283-1998 螺母的紧固力矩（区分代号 2、3使用）管夹 Q/STB B07289-1998(有效紧固直径φ25-φ232) 紧固力矩：8.8±05Nm套管接头Q/STB B07290-1998套管螺母Q/STB B07833-1998软管（空调器用）Q/STB B09488-1998。
对拉螺栓力学性能表螺栓直径(mm)螺纹内径(mm)净面积(mm2)重量(kg/m)容许拉力(N) M129.85760.8912900M1411.55105 1.2117800M1613.55144 1.5824500M1814.93174 2.0029600M2016.93225 2.4638200M2218.93282 2.9847900M2421.19352.559900M2724.19459.478100M3026.72560.695300M323．强度验算已知2[100×50×3.0冷弯槽钢强度满足要求。
(二)挠度验算验算挠度时，所采用的荷载，查表得知仅采用新浇混凝土侧压力的标准荷载(F)。
所以已知钢楞容许挠度按表。
挠度满足要求。
二、主钢楞验算(一)强度验算1．计算简图2．荷载计算P为次钢楞支座最大反力(当次钢楞为连续梁端已含反力为、中跨反力为0.5ql，所以，0.6+0.5)。
3．强度验算强度不够，为此应采取下列措施之一：(1)加大钢楞断面，再进行验算；(2)增加穿墙螺栓，在每个主次钢楞交点处均设穿墙螺栓，则主钢楞可不必再验算。
例3：已知混凝土对模板的侧压力为F=30kN/m2，对拉螺栓间距，纵向、横向均为0.9m，选用M16穿墙螺栓，试验算穿墙螺栓强度是否满足要求。
[解]满足要求。
对拉螺栓力学性能表螺栓直径(mm)螺纹内径(mm)净面积(mm2)重量(kg/m)容许拉力(N)M12 M14 M169.8511.5513.55761051440.891.211.58129001780024500M18 M20 M2214.9316.9318.931742252822.002.462.98296003820047900。

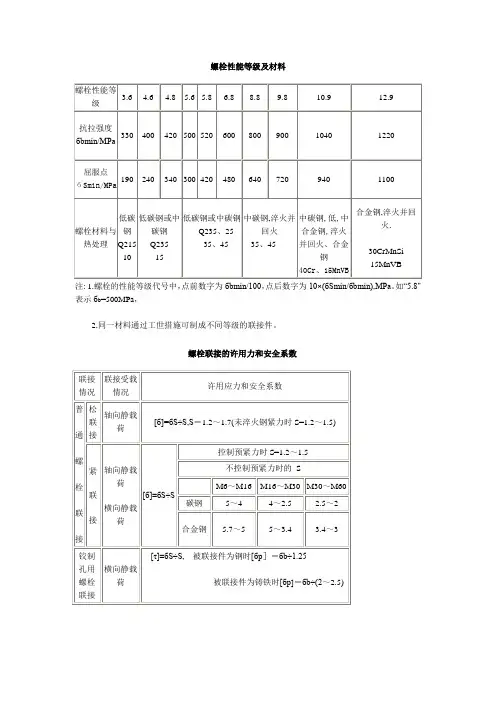

钢结构连接用螺栓性能等级分3.6、4.6、4.8、5.6、6.8、8.8、9.8、10.9、12.9等10余个等级，其中8.8级及以上螺栓材质为低碳合金钢或中碳钢并经热处理（淬火、回火），通称为高强度螺栓，其余通称为普通螺栓。
螺栓性能等级标号有两部分数字组成，分别表示螺栓材料的公称抗拉强度值和屈强比值。
例如：
性能等级4.6级的螺栓，其含义是：
1、螺栓材质公称抗拉强度达400MPa级；
2、螺栓材质的屈强比值为0.6；
3、螺栓材质的公称屈服强度达400×0.6=240MPa级
性能等级10.9级高强度螺栓，其材料经过热处理后，能达到：
1、螺栓材质公称抗拉强度达1000MPa级；
2、螺栓材质的屈强比值为0.9；
3、螺栓材质的公称屈服强度达1000×0.9=900MPa级
螺栓性能等级的含义是国际通用的标准，相同性能等级的螺栓，不管其材料和产地的区别，其性能是相同的，设计上只选用性能等级即可。
强度等级所谓8.8级和10.9级是指螺栓的抗剪切应力等级为8.8GPa和10.9GPa
8.8 公称抗拉强度800N/MM2 公称屈服强度640N/MM2
一般的螺栓是用"X.Y"表示强度的，X*100=此螺栓的抗拉强度，X*100*（Y/10）=此螺栓的屈服强度（因为按标识规定：屈服强度/抗拉强度=Y/10）如4.8级则此螺栓的抗拉强度为：400MPa；屈服强度为：400*8/10=320MPa。
-----精心整理，希望对您有所帮助!。
