FP系列风机盘管性能参数表

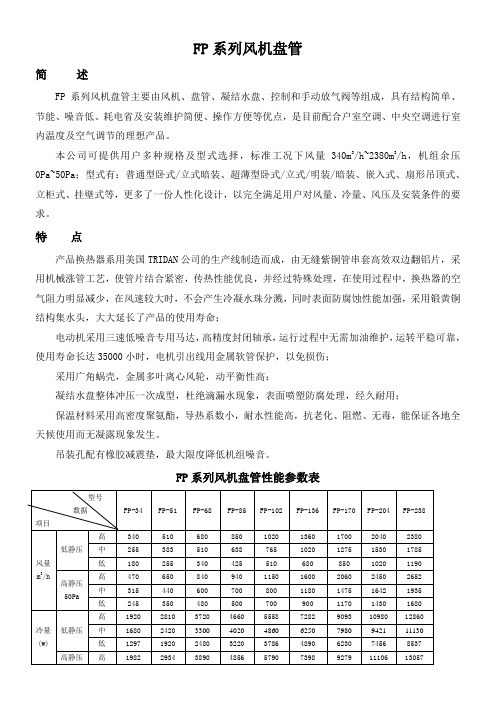

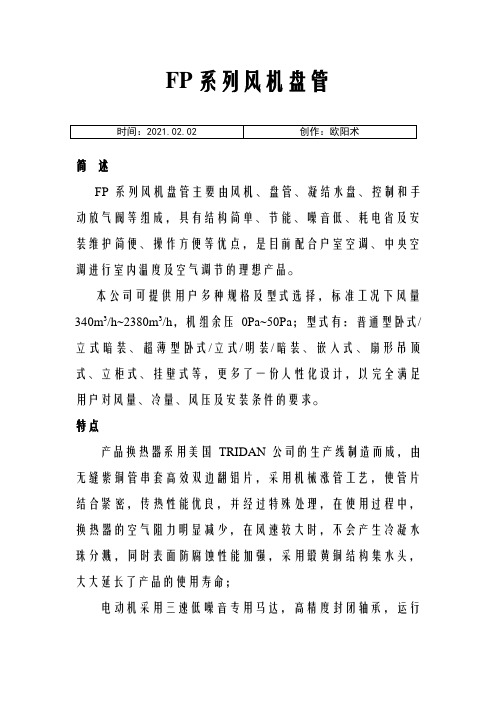

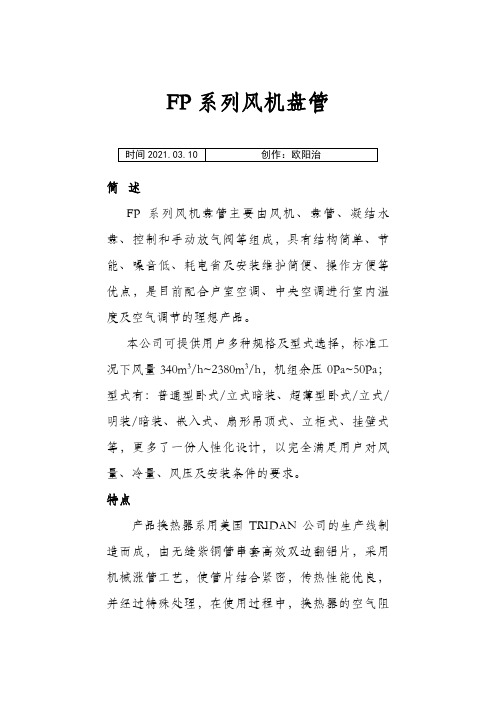

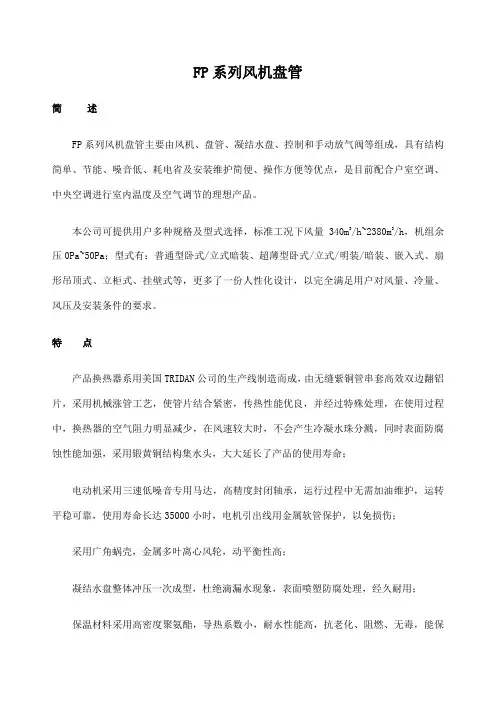

FP系列风机盘管简述FP系列风机盘管主要由风机、盘管、凝结水盘、控制和手动放气阀等组成，具有结构简单、节能、噪音低、耗电省及安装维护简便、操作方便等优点，是目前配合户室空调、中央空调进行室内温度及空气调节的理想产品。

本公司可提供用户多种规格及型式选择，标准工况下风量340m3/h~2380m3/h，机组余压0Pa~50Pa；型式有：普通型卧式/立式暗装、超薄型卧式/立式/明装/暗装、嵌入式、扇形吊顶式、立柜式、挂壁式等，更多了一份人性化设计，以完全满足用户对风量、冷量、风压及安装条件的要求。

特点产品换热器系用美国TRIDAN公司的生产线制造而成，由无缝紫铜管串套高效双边翻铝片，采用机械涨管工艺，使管片结合紧密，传热性能优良，并经过特殊处理，在使用过程中，换热器的空气阻力明显减少，在风速较大时，不会产生冷凝水珠分溅，同时表面防腐蚀性能加强，采用锻黄铜结构集水头，大大延长了产品的使用寿命；电动机采用三速低噪音专用马达，高精度封闭轴承，运行过程中无需加油维护，运转平稳可靠，使用寿命长达35000小时，电机引出线用金属软管保护，以免损伤；采用广角蜗壳，金属多叶离心风轮，动平衡性高；凝结水盘整体冲压一次成型，杜绝滴漏水现象，表面喷塑防腐处理，经久耐用；保温材料采用高密度聚氨酯，导热系数小，耐水性能高，抗老化、阻燃、无毒，能保证各地全天候使用而无凝露现象发生。

吊装孔配有橡胶减震垫，最大限度降低机组噪音。

3数据型号FP系列风机盘管性能参数表FP-34FP-51FP-68FP-85FP-102FP-136FP-170FP-204FP-238项目风量m/h冷量(w)低静压高静压50Pa低静压高静压50Pa低静压高中低高中低高中低高中低高中340255180470315245192016801297198217401387313525555103832556504403502810242019202934255320304550372468051034084060048037203300248038903414269659824902850638425940700500466040203220485642323341736060421020765510115080070055584860378657905024396787207134136010206801600118090072826250489073986491514511381937617001275850206014751170909379806230927981266443142181170420401530102024501642143010980942174561110696167645167501381323801785119026521935168012860111308537130571125288961943016026热量低188127363610528269541026911922(w)高静压50Pa 高中低330026951973478439192883629751613803774763574695917475125560119819865732414967123189149176281453710811204501686712551低静压噪声dB（A）高静压噪声dB（A）≤37≤40≤39≤42≤41≤44≤43≤46≤45≤47≤46≤48≤48≤50≤50≤52≤52≤54盘管风机型式数量型式工作压力MPa水量L/h冷水阻力(KPa)热水阻力(KPa)电源前向多翼双进风离心风机112223444无缝紫铜管，双面裂隙式铝翅片，附手动放气阀允许最大工作压力3024546057569071325154519002200220V±10V，50HZ±电机数量低静压高静压30Pa高静压50Pa输入功率W137444915259661627284176871001961081182134156174215217421021892122502228253300配管水媒进\出管冷凝水管ZG3/4″内螺纹DN3/4″外螺纹注：低静压机组的额定风量是机外余压为0Pa时的值，在不带风口和过滤器的余压值为12Pa。

FP系列风机盘管简述FP系列风机盘管主要由风机、盘管、凝结水盘、控制和手动放气阀等组成，具有结构简单、节能、噪音低、耗电省及安装维护简便、操作方便等优点，是目前配合户室空调、中央空调进行室内温度及空气调节的理想产品。

本公司可提供用户多种规格及型式选择，标准工况下风量340m3/h~2380m3/h，机组余压0Pa~50Pa；型式有：普通型卧式/立式暗装、超薄型卧式/立式/明装/暗装、嵌入式、扇形吊顶式、立柜式、挂壁式等，更多了一份人性化设计，以完全满足用户对风量、冷量、风压及安装条件的要求。

特点产品换热器系用美国TRIDAN公司的生产线制造而成，由无缝紫铜管串套高效双边翻铝片，采用机械涨管工艺，使管片结合紧密，传热性能优良，并经过特殊处理，在使用过程中，换热器的空气阻力明显减少，在风速较大时，不会产生冷凝水珠分溅，同时表面防腐蚀性能加强，采用锻黄铜结构集水头，大大延长了产品的使用寿命；电动机采用三速低噪音专用马达，高精度封闭轴承，运行过程中无需加油维护，运转平稳可靠，使用寿命长达35000小时，电机引出线用金属软管保护，以免损伤；采用广角蜗壳，金属多叶离心风轮，动平衡性高；凝结水盘整体冲压一次成型，杜绝滴漏水现象，表面喷塑防腐处理，经久耐用；保温材料采用高密度聚氨酯，导热系数小，耐水性能高，抗老化、阻燃、无毒，能保证各地全天候使用而无凝露现象发生。

吊装孔配有橡胶减震垫，最大限度降低机组噪音。

FP系列风机盘管性能参数表注：低静压机组的额定风量是机外余压为0Pa 时的值，在不带风口和过滤器的余压值为12Pa。

供冷工况参数：进口空气干球温度27℃，湿球温度19.5℃，进水温度7℃，水温差5℃。

供热工况参数：进口空气干球温度21℃，进水温度60℃，热水流量同供冷工况。

上述表格中性能参数如有更改，恕不另行通知。

FP系列暗装风机盘管外型及安装尺寸（请在订货时注明出风及回风形式）FP系列立式暗装风机盘管外型及安装尺寸FP系列暗装风机盘管风管安装示意图CFP系列超薄型风机盘管特点超薄型豪华风机盘管系吸取国外同类产品之精华，并采纳空调专家和工程安装技术人员的宝贵意见，精心研制而成，具有：机体厚度薄（明装仅188mm），占地面积小，就位安装方便，可任意调节安装高度；超静音设计，采用精心研制的铝合金贯流风叶，同时采用优质吸音保温材料，使噪音降到最低；采用优质注塑面板，整体外形设计美观流畅；可内置双盛水盘，立式、卧式任意选择安装；产品包装采用专用模具制成塑料泡沫内衬，确保机组在运输中不被损坏。
