实验八 连续系统复频域分析1实验目的(1) 掌握拉普拉斯变换的物理意义及应用。

(2) 掌握用MA TLAB 绘制拉普拉斯变换的曲面图。

(3) 理解拉普拉斯变换与傅里叶变换之间关系。

(4) 掌握系统函数的概念，掌握系统函数的零、极点分布与系统的稳定性、时域特性等之间的相互关系。

(5) 拉普拉斯逆变换的MA TLAB 计算。

2 实验原理及方法2.1连续时间L TI 系统的复频域描述拉普拉斯变换主要用于连续时间LTI 系统分析。

描述系统的另一种数学模型是建立在拉普拉斯变换基础上的“系统函数”—H(s)：[][])()()()()(t x L s X t y L s Y s H 换系统激励信号的拉氏变换系统冲击响应的拉氏变→→= 8-1 系统函数H(s)的实质就是系统单位冲激响应h(t)的拉普拉斯变换。

因此，系统函数可以定义为：⎰∞∞--=dt e t h s H st )()( 8-2 系统函数H(s)的一些特点是和系统时域响应h(t)的特点相对应。

求H(s)的方法，除了按照定义之外，更常用的是根据描述系统的线性常系数微分方程，经拉氏变换后得到H(s)。

假设描述一个连续LTI 系统的线性常系数微分方程为：∑∑===M k k k k Nk k k k dt t x d b dt t y d a 00)()( 8-3 对式8-3两边做拉普拉斯变换，则有∑∑===M k k k N k k k s X s b s Y s a 00)()( 即：∑∑====N k kk M k k k s as b s X s Y s H 00)()()( 8-4 式8-4告诉我们，对于一个能够用线性常系数微分方程描述的连续时间L TI 系统，它的系统函数是一个关于复变量s 的有理多项式的分式，其分子和分母多项式系数与系统微分方程左右两端的系数是对应的。

根据这一特点，可以很容易根据微分方程写出系统函数表达式，或者根据系统函数表达式写出系统微分方程。

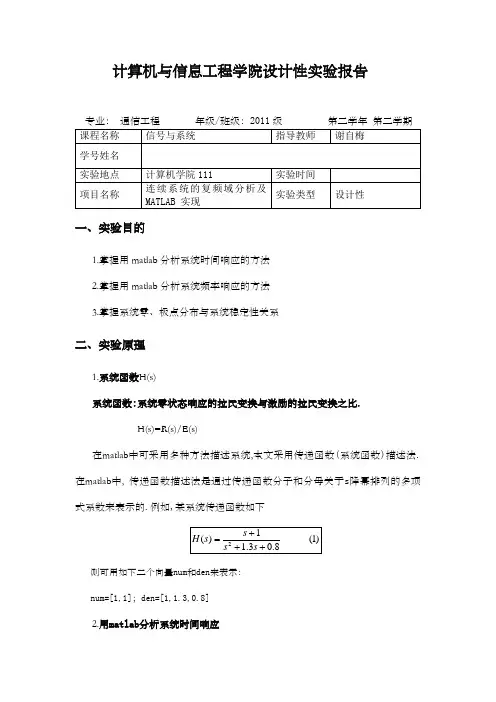

计算机与信息工程学院设计性实验报告专业：通信工程年级/班级：2011级第二学年第二学期一、实验目的1.掌握用matlab分析系统时间响应的方法2.掌握用matlab分析系统频率响应的方法3.掌握系统零、极点分布与系统稳定性关系二、实验原理1.系统函数H(s)系统函数:系统零状态响应的拉氏变换与激励的拉氏变换之比.H(s)=R(s)/E(s)在matlab中可采用多种方法描述系统,本文采用传递函数(系统函数)描述法.在matlab中, 传递函数描述法是通过传递函数分子和分母关于s降幂排列的多项式系数来表示的.例如,某系统传递函数如下则可用如下二个向量num和den来表示:num=[1,1]；den=[1,1.3,0.8]2.用matlab分析系统时间响应1)脉冲响应y=impulse(num,den,T)T:为等间隔的时间向量,指明要计算响应的时间点.2)阶跃响应y=setp(num,den,T)T同上.3)对任意输入的响应y=lsim(num,den,U,T)U:任意输入信号. T同上.3.用matlab分析系统频率响应特性频响特性: 系统在正弦激励下稳态响应随信号频率变化的特性.|H(jω)|:幅频响应特性.ϕ(ω):相频响应特性(或相移特性).Matlab求系统频响特性函数freqs的调用格式:h=freqs(num,den,ω)ω:为等间隔的角频率向量,指明要计算响应的频率点.4.系统零、极点分布与系统稳定性关系系统函数H(s)集中表现了系统的性能,研究H(s)在S平面中极点分布的位置,可很方面地判断系统稳定性.1) 稳定系统: H(s)全部极点落于S左半平面(不包括虚轴),则可以满足系统是稳定的.2)不稳定系统: H(s)极点落于S右半平面,或在虚轴上具有二阶以上极点,则在足够长时间后,h(t)仍继续增长, 系统是不稳定的.3)临界稳定系统: H(s)极点落于S平面虚轴上,且只有一阶,则在足够长时间后,h(t)趋于一个非零数值或形成一个等幅振荡.系统函数H(s)的零、极点可用matlab的多项式求根函数roots()求得.极点:p=roots(den)零点:z=roots(num)根据p和z用plot()命令即可画出系统零、极点分布图,进而分析判断系统稳定性.三、实验内容设①p1=-2,p2=-30; ②p1=-2,p2=31.针对极点参数①②,画出系统零、极点分布图, 判断该系统稳定性.2.针对极点参数①②,绘出系统的脉冲响应曲线,并观察t→∞时, 脉冲响应变化趋势.3.针对极点参数①, 绘出系统的频响曲线.四、实验要求1．预习实验原理；2．对实验内容编写程序(M文件),上机运行；3．绘出实验内容的各相应曲线或图。
