南方C A S S土方计算操作方法
1.使用原始地形dat坐标数据文件建立模型：“”菜单-“建立DTM” ,使用原始地形数据建立DTM文件,然后使用：“等高线”菜单-“存取”-“写入文件”,将建立的DTM模型保存为原有地形.sjw文件。

3.同样的,使用获得的坐标数据文件建立DTM模型：“等高线”菜单-“建立DTM”使用竣工测点数据建立DTM文件,然后使用：“等高线”菜单-“三角网存取”-“写入文件”,将建立的DTM模型保存为开挖后地形.sjw文件。

4. 使用两保存的sjw文件,使用DTM法计算二期间土方量：“工程应用”菜单-“DTM法土方量计算”-“二期间土方计算”,一次打开原有地形.sjw文件和开挖后地形.sjw文件,既可以计算获得施工前后的方量。

一．CASS土方计算的源数据格式
CASS土方计算的源数据格式为：*.dat
点号,,Y坐标,X坐标,高程
二．CASS数据获取方法
（1）从全站仪直接导出*.dat
（2）从地形图上提取*.dat
（3）在文本文档 *.txt 中手动输入要求在英文输入法下按以上格式输入 ,再改扩展名为*.dat
（4）在excel中输入,然后另存为*.csv,在改后缀名为*.dat
三．土方计算方法步骤
(1)方格网法土方计算
①展高程点
绘图处理——展高程点
选择文件
②确定挖填区域 pl画线,闭合
③工程应用——方格网法土方计算
④成果表
(2)断面法土方计算
①绘制纵断面
②生成里程文件
③断面法土方计算
④修改
⑤成果输出
图面
Excel。

南方c a s s土方量计算8.2土方量的计算8.2.1 DTM法土方计算由DTM模型来计算土方量是根据实地测定的地面点坐标（X，Y，Z）和设计高程，通过生成三角网来计算每一个三棱锥的填挖方量，最后累计得到指定范围内填方和挖方的土方量，并绘出填挖方分界线。

DTM法土方计算共有三种方法，一种是由坐标数据文件计算，一种是依照图上高程点进行计算，第三种是依照图上的三角网进行计算。

前两种算法包含重新建立三角网的过程，第三种方法直接采用图上已有的三角形，不再重建三角网。

下面分述三种方法的操作过程：1. 根据坐标计算●用复合线画出所要计算土方的区域，一定要闭合，但是尽量不要拟合。

因为拟合过的曲线在进行土方计算时会用折线迭代，影响计算结果的精度。

●用鼠标点取“工程应用\DTM法土方计算\根据坐标文件”。

●提示：选择边界线用鼠标点取所画的闭合复合线弹出如图8-3土方计算参数设置对话框。

图8-3土方计算参数设置区域面积：该值为复合线围成的多边形的水平投影面积。

平场标高：指设计要达到的目标高程。

边界采样间隔：边界插值间隔的设定，默认值为20米。

边坡设置：选中处理边坡复选框后，则坡度设置功能变为可选，选中放坡的方式（向上或向下：指平场高程相对于实际地面高程的高低，平场高程高于地面高程则设置为向下放坡）。

然后输入坡度值。

●设置好计算参数后屏幕上显示填挖方的提示框，命令行显示：挖方量= XXXX立方米，填方量=XXXX立方米同时图上绘出所分析的三角网、填挖方的分界线(白色线条)。

如图8-4所示。

计算三角网构成详见dtmtf.log文件。

图8-4 填挖方提示框关闭对话框后系统提示：请指定表格左下角位置:<直接回车不绘表格> 用鼠标在图上适当位置点击，CASS 7.0会在该处绘出一个表格，包含平场面积、最大高程、最小高程、平场标高、填方量、挖方量和图形。

如图8-5所示。

图8-5 填挖方量计算结果表格图8-6 DTM土方计算结果图8-7 土方计算放边坡效果图2. 根据图上高程点计算●首先要展绘高程点，然后用复合线画出所要计算土方的区域，要求同DTM法。

南方CASS软件该怎样计算土方量1.方格网法土方量计算：（使用该方格网计算土方前，须使用PLine复合线围取闭合的土方量计算边界，一定要闭合，但是尽量不要拟合。

因为拟合过的曲线在进行土方计算时会用折线迭代，影响计算结果的精度。

）用方格网法算土方量，设计面可以是平面，也可以是斜面，还可以是三角网。

（1）设计面是平面时的操作步骤：选择“工程应用\方格网法土方计算”命令。

命令行提示：“选择计算区域边界线”；选择土方计算区域的边界线（闭合复合线）。

屏幕上将弹出方格网土方计算对话框，在对话框中选择所需的坐标文件（原始的地形坐标数据）；在“设计面”栏选择“平面”，并输入目标高程；在“方格宽度”栏，输入方格网的宽度，这是每个方格的边长，默认值为20米。

由原理可知，方格的宽度越小，计算精度越高。

但如果给的值太小，超过了野外采集的点的密度也是没有实际意义的。

点击“确定”，命令行提示：最小高程=XX.XXX ,最大高程=XX.XXX总填方=XXXX.X立方米, 总挖方=XXX.X立方米同时图上绘出所分析的方格网，填挖方的分界线(绿色折线)，并给出每个方格的填挖方，每行的挖方和每列的填方。

（2）设计面是斜面时的操作步骤：设计面是斜面的时候的，操作步骤与平面的时候基本相同，区别在于在方格网土方计算对话框中“设计面”栏中，选择“斜面【基准点】”或“斜面【基准线】”A. 如果设计的面是斜面（基准点），需要确定坡度、基准点和向下方向上一点的坐标，以及基准点的设计高程。

点击“拾取”，命令行提示：点取设计面基准点:确定设计面的基准点；指定斜坡设计面向下的方向:点取斜坡设计面向下的方向；B.如果设计的面是斜面（基准线），需要输入坡度并点取基准线上的两个点以及基准线向下方向上的一点，最后输入基准线上两个点的设计高程即可进行计算。

点击“拾取”，命令行提示：点取基准线第一点:点取基准线的一点；点取基准线第二点:点取基准线的另一点；指定设计高程低于基准线方向上的一点:指定基准线方向两侧低的一边；（3）设计面是三角网文件时的操作步骤：（适用于有多个不同设计高程的平整场地，使用该方式进行土方计算前，须使用设计高程建立DTM三角网，并使用“等高线/三角网存取/写入文件”保存为*.sjw文件）首先，在方格网土方计算对话框中，顶部选择所需的坐标文件（原始的地形坐标数据）。

c a s s软件土石方量计算方法详解公司标准化编码 [QQX96QT-XQQB89Q8-NQQJ6Q8-MQM9N]测量工作中经常会遇到计算土方问题，计算两期土方是CASS的特色之一，特别是区域土方平衡施工过程中，或测量了两次结果之后，它能一次性为我们计算出同一区域的填挖方土方量，很是方便。

为了使大家深入了解计算两期土方的方法，提出此问题与大家一起讨论学习。

一般来说，下面三种方法均可以计算两期土方：1、两断面线间土方计算2、DTM法两期土方计算3、方格网土方计算（设计面为三角网）三角网法、方格网法是常用的方法，断面法是提供给甲方的方量依据，一般三种方法的计算差距不会超过2%---5% 。

三角网法计算方量：点击等高线，选建立DTM或图面DTM完善点击建立DTM后会显示：选由图面高程点生成，确定。

此时要注意左下角显示的文字，点击回车键即可。

把区域的边界线选中后，就会自动形成三角网，如图所示：三角网形成后，再点击工程运用中的DTM法计算土方量，选中根据图上三角网，如图所示：选中后就会显示下图：注意左下角的提示：输入平场高度（就是设计深度，一般情况要加上超深）后回车，方量就会在左下角有显示。

方量计算完成。

方格网法计算方量：方格网法计算方量首先要采点，点击工程运用鼠标向下，选指定点生成数据文件，如图所示：然后就会自动跳出一个窗口，如图所示：先把文件放在自己能够找的道的文件里，如桌面，起好名字，保存即可。

窗口自动关闭后，左下角就会显示指定点：，此时，只要把鼠标放在高程点上左击后，会显示地物代码，代码就是点的行政代码，如边界线就写B，房子就写F，现在采点直接回车即可。

回车后，又会显示高程（），这是后，就需要输入你所用鼠标点击的高程点。

水深要有负号，当然，正的水深就不需要加号了，直接输入就好。

最后会显示的是输入点号（1），这一步，只要直接回车就可以了。

就这样把工作区域的点全部踩完。

重新打开CASS成图软件，点击绘图处理的站高程点如下图：就会弹出一个窗口，如下图：找到刚才保存好的采点文件，并打开它，此时，左下角会显示标记高程点的距离（米）：输入2，2米的意思就是点与点之间的距离(直接回车也可)。

南方CASS软件该怎样计算土方量1.方格网法土方量计算：（使用该方格网计算土方前，须使用PLine复合线围取闭合的土方量计算边界，一定要闭合，但是尽量不要拟合。

因为拟合过的曲线在进行土方计算时会用折线迭代，影响计算结果的精度。

）用方格网法算土方量，设计面可以是平面，也可以是斜面，还可以是三角网。

（1）设计面是平面时的操作步骤：选择“工程应用\方格网法土方计算”命令。

命令行提示：“选择计算区域边界线”；选择土方计算区域的边界线（闭合复合线）。

屏幕上将弹出方格网土方计算对话框，在对话框中选择所需的坐标文件（原始的地形坐标数据）；在“设计面”栏选择“平面”，并输入目标高程；在“方格宽度”栏，输入方格网的宽度，这是每个方格的边长，默认值为20米。

由原理可知，方格的宽度越小，计算精度越高。

但如果给的值太小，超过了野外采集的点的密度也是没有实际意义的。

点击“确定”，命令行提示：最小高程=XX.XXX ,最大高程=XX.XXX总填方=XXXX.X立方米, 总挖方=XXX.X立方米同时图上绘出所分析的方格网，填挖方的分界线(绿色折线)，并给出每个方格的填挖方，每行的挖方和每列的填方。

（2）设计面是斜面时的操作步骤：设计面是斜面的时候的，操作步骤与平面的时候基本相同，区别在于在方格网土方计算对话框中“设计面”栏中，选择“斜面【基准点】”或“斜面【基准线】”A. 如果设计的面是斜面（基准点），需要确定坡度、基准点和向下方向上一点的坐标，以及基准点的设计高程。

点击“拾取”，命令行提示：点取设计面基准点:确定设计面的基准点；指定斜坡设计面向下的方向:点取斜坡设计面向下的方向；B.如果设计的面是斜面（基准线），需要输入坡度并点取基准线上的两个点以及基准线向下方向上的一点，最后输入基准线上两个点的设计高程即可进行计算。

点击“拾取”，命令行提示：点取基准线第一点:点取基准线的一点；点取基准线第二点:点取基准线的另一点；指定设计高程低于基准线方向上的一点:指定基准线方向两侧低的一边；（3）设计面是三角网文件时的操作步骤：（适用于有多个不同设计高程的平整场地，使用该方式进行土方计算前，须使用设计高程建立DTM三角网，并使用“等高线/三角网存取/写入文件”保存为*.sjw文件）首先，在方格网土方计算对话框中，顶部选择所需的坐标文件（原始的地形坐标数据）。

南方CASS道路断面土石方计算土石方计算是在道路工程中常见的一项工作，用于确定道路断面的土石方体积，并作为工程量清单中的重要部分。

土石方计算的准确性对工程的进展和投资决策都具有重要的影响。

本文将介绍南方CASS道路断面土石方计算的基本原理和方法。

首先，我们需要了解一些基本概念。

在土石方计算中，常用的基本单位是“方”。

在计算土石方体积时，一般将地面分割成若干矩形或梯形的区域，然后通过测量区域的长度、宽度和高度差，计算出该区域的体积，并将体积转换为“方”。

常用的土石方计算公式如下：1.矩形区域土石方计算公式：土方体积=底面积×高度差石方体积=底面积×高度差2.梯形区域土石方计算公式：土方体积=(上底面积+下底面积)×高度差÷2石方体积=(上底面积+下底面积)×高度差÷2在南方CASS道路断面土石方计算中，通常需要先将道路横断面按照一定间距进行采样，然后根据采样的数据计算土石方的体积。

以下是具体的计算步骤：1.根据设计方案，确定道路断面的采样间距。

通常采样间距为每隔几米或每隔几十米进行一次采样。

2.在道路断面上进行采样，测量采样点的坐标和高程。

采样可以使用测量仪器进行，如高程仪、全站仪等。

应确保测量的准确性和完整性。

3.根据采样点的坐标和高程数据，确定各个采样点之间的区域。

可以将道路断面分割成若干个矩形或梯形的区域。

4.根据土石方计算公式，计算每个区域的土石方体积。

首先需要计算出每个区域的底面积和高度差。

底面积可以根据采样点的坐标计算得出，高度差可以根据采样点的高程数据计算得出。

5.将每个区域的土石方体积累加起来，得到整个道路断面的土石方体积。

6.将土石方体积转换为“方”。

需要根据施工规范和设计要求确定土石方的计算单位，如立方米、立方公里等。

需要注意的是，在进行土石方计算时，应该考虑到地质条件、路基结构和交通荷载等因素对土石方体积的影响，并进行相应的修正和调整。

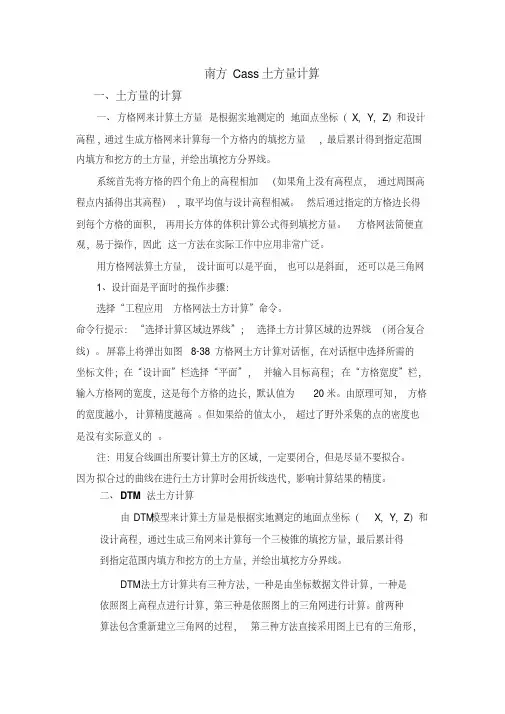

南方Cass土方量计算一、土方量的计算一、方格网来计算土方量是根据实地测定的地面点坐标（X，Y，Z）和设计高程，通过生成方格网来计算每一个方格内的填挖方量，最后累计得到指定范围内填方和挖方的土方量，并绘出填挖方分界线。

系统首先将方格的四个角上的高程相加（如果角上没有高程点，通过周围高程点内插得出其高程），取平均值与设计高程相减。

然后通过指定的方格边长得到每个方格的面积，再用长方体的体积计算公式得到填挖方量。

方格网法简便直观，易于操作，因此这一方法在实际工作中应用非常广泛。

用方格网法算土方量，设计面可以是平面，也可以是斜面，还可以是三角网1、设计面是平面时的操作步骤：选择“工程应用方格网法土方计算”命令。

命令行提示：“选择计算区域边界线”；选择土方计算区域的边界线（闭合复合线）。

屏幕上将弹出如图8-38方格网土方计算对话框，在对话框中选择所需的坐标文件；在“设计面”栏选择“平面”，并输入目标高程；在“方格宽度”栏，输入方格网的宽度，这是每个方格的边长，默认值为20米。

由原理可知，方格的宽度越小，计算精度越高。

但如果给的值太小，超过了野外采集的点的密度也是没有实际意义的。

注：用复合线画出所要计算土方的区域，一定要闭合，但是尽量不要拟合。

因为拟合过的曲线在进行土方计算时会用折线迭代，影响计算结果的精度。

二、DTM法土方计算由DTM模型来计算土方量是根据实地测定的地面点坐标（X，Y，Z）和设计高程，通过生成三角网来计算每一个三棱锥的填挖方量，最后累计得到指定范围内填方和挖方的土方量，并绘出填挖方分界线。

DTM法土方计算共有三种方法，一种是由坐标数据文件计算，一种是依照图上高程点进行计算，第三种是依照图上的三角网进行计算。

前两种算法包含重新建立三角网的过程，第三种方法直接采用图上已有的三角形，不再重建三角网。

下面分述三种方法的操作过程：1. 根据坐标计算●用复合线画出所要计算土方的区域，一定要闭合，但是尽量不要拟合。

南方CASS2008软件中方格网法土方计算及应用土方计算是工程费用概算及方案选优的重要因素.也是工程设计的一个重要组成部分。

只有准确的土方量.才能进行合理的土方调配.降低工程费用.加快工程进度.提高工程质量。

因此.选择土方计算软件与方法也非常重要。

南方CASS2008软件是数字化测绘成图系统.不但有着地籍、地形成图这一主要功能.而且拥有土方计算功能.并具有计算精度之高、计算速度之快、计算方法之多的特点。

本文结合典型的土方工程.探讨利用南方CASS2008软件中的方格网法土方计算。

土方量计算在土方工程中有着重要意义和作用.是工程设计的一个重要组成部分。

土方量是竖向规划或调整的一个重要依据.也直接关系到工程造价.所以在计算土方时一定要实事求是、精益求精、符合实际。

土方计算是土方测量内业处理中的一个关键环节.常用的方法有DTM法、断面法、方格网法、等高线法.它们各具特色.有着不同的优越性与局限性.根据实际需要.选择不同的计算方法。

利用南方CASS2008计算土方也是常用的计算软件.具有操作简单、通用性强.高效、快速、准确的计算方法。

本文就南方CASS2008软件中方格网法进行详细分解、深度剖析。

1 方格网法计算特点方格网法简便直观、易于掌握、通用性强、适用面广.但美中不足的是复杂地形的土方量计算精度相对不高.不及DTM法的精度［1］。

方格网法是很多业主单位很青睐的方法.因为可用笔或计算器直接进行复核［2］［3］。

南方CASS2008软件中方格网法计算的的设计面可以是平面或斜面（a.一个方向放坡：斜面【基准点】、b.二个不同方向放坡：斜面【基准线】）.同时也可是多个坡面（利用三角网文件完成）［4］。

这样.可以满足不同情况下的土方计算.解决土方计算中的很多难题。

2 方格网法计算原理A．计算施工高程施工高程=原始地面高程－设计高程（h施=h原－h设）注：施工高程（高度）可以是正数也可是负数.正数为挖方高度.负数为填方高度.如图（图-5）。

南方CASS7。

0方格网法土石方计算操作步骤一、采用批量删减的命令删除多余的图形选工具命令——画复合线——用 C 闭合——图层管理(最左边一个）地形图图层锁点开也把其它被锁的图层打开——确定—-地物编辑—-批量删减——依指定多边形删减--选择所画复合线——要删减哪一边就在哪一边左键点击一下就行二、提取高程点（手工提）工程应用-—指定点生成数据文件—-提取的点保存路径（任意命名文件名）——保存-—对象捕捉设置只捕捉圆心——左键点击地物高程点的圆心——提示输入地物代码时不输用右键确定——用手工输入所选的地物高程点三、绘图处理-—展高程点—-选取需要的数据文件（提示注记高程点的距离就直接按空格键就行)—-把录入的高程点在图层编辑器里改为红色或者其它醒目色四、工具-—画复合线即场平范围边线—-工程应用——方格网土方计算——选所求范围复合边线—-找里程文件—-输设计高程——输方格宽度即可。

五、要删除已经计算好的方格网只留复合线和展的高程点，用编辑——图层控制——删除实体所在层命令就行.问题1：我用手工录入地貌高程点的时候输入高程输错了想撤回操作怎么处理啊？提取地貌高程点时提取了两次对算量有影响吗？如有，有什么影响呢？答：进入数据文件里直接修改即可，但要记下是哪些点错了，输成了什么,应该改成什么.如果原始数据是需要自己录入的话，在记事本中应该先输入y值，再输入x值。

备注：如果场平设计高程不一样的话，1、就提两个数据文件，一个原始地貌的数据文件,一个设计高程的地貌文件;2、假定一个比最低设计场平高程低的高程；3、按原始地貌高程算一次场平方量;4、再按设计场平标高算一次场平方量；5、用原始地貌高程算出的场平方量减去按设计场平标高算出的场平方量即为所求的场平方量。

如何用cass7.0计算土方2009—1-8 15：36：41 新闻类别：CASS技巧［1]显示全部由方格网来计算土方量是根据实地测定的地面点坐标（X，Y，Z）和设计高程,通过生成方格网来计算每一个方格内的填挖方量，最后累计得到指定范围内填方和挖方的土方量,并绘出填挖方分界线.系统首先将方格的四个角上的高程相加(如果角上没有高程点，通过周围高程点内插得出其高程),取平均值与设计高程相减。

南方CASS软件该怎样计算土方量1.方格网法土方量计算：（使用该方格网计算土方前，须使用PLine复合线围取闭合的土方量计算边界，一定要闭合，但是尽量不要拟合。

因为拟合过的曲线在进行土方计算时会用折线迭代，影响计算结果的精度。

）用方格网法算土方量，设计面可以是平面，也可以是斜面，还可以是三角网。

（1）设计面是平面时的操作步骤：选择“工程应用\方格网法土方计算”命令。

命令行提示：“选择计算区域边界线”；选择土方计算区域的边界线（闭合复合线）。

屏幕上将弹出方格网土方计算对话框，在对话框中选择所需的坐标文件（原始的地形坐标数据）；在“设计面”栏选择“平面”，并输入目标高程；在“方格宽度”栏，输入方格网的宽度，这是每个方格的边长，默认值为20米。

由原理可知，方格的宽度越小，计算精度越高。

但如果给的值太小，超过了野外采集的点的密度也是没有实际意义的。

点击“确定”，命令行提示：最小高程=XX.XXX ,最大高程=XX.XXX总填方=XXXX.X立方米, 总挖方=XXX.X立方米同时图上绘出所分析的方格网，填挖方的分界线(绿色折线)，并给出每个方格的填挖方，每行的挖方和每列的填方。

（2）设计面是斜面时的操作步骤：设计面是斜面的时候的，操作步骤与平面的时候基本相同，区别在于在方格网土方计算对话框中“设计面”栏中，选择“斜面【基准点】”或“斜面【基准线】”A. 如果设计的面是斜面（基准点），需要确定坡度、基准点和向下方向上一点的坐标，以及基准点的设计高程。

点击“拾取”，命令行提示：点取设计面基准点:确定设计面的基准点；指定斜坡设计面向下的方向:点取斜坡设计面向下的方向；B.如果设计的面是斜面（基准线），需要输入坡度并点取基准线上的两个点以及基准线向下方向上的一点，最后输入基准线上两个点的设计高程即可进行计算。

点击“拾取”，命令行提示：点取基准线第一点:点取基准线的一点；点取基准线第二点:点取基准线的另一点；指定设计高程低于基准线方向上的一点:指定基准线方向两侧低的一边；（3）设计面是三角网文件时的操作步骤：（适用于有多个不同设计高程的平整场地，使用该方式进行土方计算前，须使用设计高程建立DTM三角网，并使用“等高线/三角网存取/写入文件”保存为*.sjw文件）首先，在方格网土方计算对话框中，顶部选择所需的坐标文件（原始的地形坐标数据）。
