用Matlab实现非线性无约束优化的几种方法比较王娜;朱逸夫【摘要】在实际规划问题的求解过程中,优化解的真值具有不可预知性,为了寻找可用的稳定解,往往需要用不同的算法进行试算,并对所有计算结果进行甄别,这需要应用者具备良好的经验.为此,利用Matlab工具箱中的fminunc和fminsearch命令格式,并根据牛顿法、拟牛顿法、最速下降法、阻尼牛顿法和修正牛顿法等方法,分别编程实现在经典算例中求解无约束非线性优化问题,并对计算结果进行了比较和分析.【期刊名称】《长春工程学院学报（自然科学版）》【年(卷),期】2018(019)004【总页数】5页(P95-99)【关键词】非线性规划;Matlab;无约束优化;一维搜索;搜索方向【作者】王娜;朱逸夫【作者单位】长春工程学院教务处 ,长春 130012;长春工程学院计算机技术与工程学院 ,长春 130012【正文语种】中文【中图分类】TP3910 引言非线性无约束最优化技术是一门实践性很强的方法，应用者往往要在实践中不断地总结[1-4]。

对有些应用者来说，不必要浪费了大量的时间和精力，系统而深入地学习优化算法及公式，他们只希望能够快速地找到有效的解法、合适的优化软件，并能在计算机上尽快地求出问题的解[5]。

为此本文针对非线性无约束优化模型，利用几种不同的Matlab求解非线性无约束优化问题的调用格式，或根据无约束优化的算法编程进行求解，并进行解的比较和分析，提高非线性规划模型的应用效果和能力。

1 非线性无约束优化的基本理论设无约束非线性规划的模型为minf(x)，x=(x1，x2，…，xn)T∈Rn，(1)求解无约束优化问题的主要思想是下降算法：每一步都要求函数值有所下降，其迭代格式为x(k+1)=x(k)+αkd(k)，即对应于点列{xk}上的函数值列{f(xk)}必须是逐渐减小的，或者至少是不增加的，因而有f(x0)≥f(x1)≥…≥f(xk)≥f(xk+1)≥…(2)我们还要求这些点列收敛于全局最优解。

实验6无约束优化分1黄浩43实验目的1. 掌握用MATLAB优化工具箱的基本用法，对不同算法进行初步分析、比较2. 练习用无约束优化方法建立和求解实际问题模型（包括非线性最小二乘拟合）。

二、实验内容1. 《数学实验》第二版（问题2.1）问题叙述：取不同的初值计算非线性规划：尽可能求出所有局部极小点，进而找出全局极小点，并对不同算法（搜索方向、步长搜索、数值梯度与分析梯度等）的结果进行分析、比较。

实验过程：首先绘制这个函数的三维图形以及等高线（程序见四.1），结果如下:s M tn0-”19 A8 A1G \ 5 -14 -13 \ 2 A1通过观察这两幅图，可以得到，x2确定时，x1越负，函数值越大，x1确定时，x2绝对值越大，函数值越大。

但对于x1正向偏离0的情况，并没有很好的反映，于是扩大绘图范围，做出下图（程序见四.2）：-1 -10由上面两幅图可见，方程像是一个四角被捏起的花布，而且z的最小值为0< 因此只要求解该方程的零点，即得到了方程的局部极小点，且若将原方程变形为:我们容易发现，该方程的零点为：x2=0或x1=0或x1=1或在求解零点之前，先针对一个零点，不妨用x1=1, x2=1，分析不同算法的优劣。

在matlab的无约束优化中，可以使用fminumc和fminsearch两种函数，搜索方向的算法有BFGS 公式、DFP公式和最速下降法三种（书中还提到的Gill-Murray 公式在matlab中已经不再使用），步长的一维搜索有混合二次三次多项式插值和三次多项式插值两种方法，另外，在求解函数梯度是也有数值方法和分析方法两种。

在对上述四类算法因素进行分析时，我们采用控制变量法，每次只保持一种或两种算法因素改变，分析它的精度及效率。

（一）分析fminumc与fminsearch两种方法的精度及效率选择初值为x1=0.8,x2=0.8，使用fminunc和fminsearch的默认算法及控制参数，输出结果如下（程序见四.3、四.4）：因为精确解为x1=1, z=0,我们便可以比较出不同算法的精度。

如何在Matlab中进行约束优化和约束求解在科学研究和工程应用中，经常会遇到优化问题。

而在实际问题中，往往会涉及到各种约束条件。

为了得到最优解，我们需要在考虑约束的情况下进行优化。

在本文中，我们将介绍如何在Matlab中进行约束优化和约束求解。

一、优化问题的基本概念在开始具体介绍Matlab中的约束优化和约束求解方法之前，让我们先了解一些基本的概念。

1.1 目标函数目标函数是优化问题中需要最小化或最大化的函数。

在Matlab中，我们可以使用符号表达式或函数句柄来表示目标函数。

1.2 约束条件约束条件是在优化过程中需要满足的条件。

约束条件可以分为等式约束和不等式约束。

等式约束要求某些变量之间的关系满足特定的等式，而不等式约束要求某些变量满足特定的不等式。

1.3 优化变量优化变量是在优化问题中需要找到最优解的变量。

在Matlab中，我们可以使用符号表达式或变量来表示优化变量。

二、约束优化的实现方法在Matlab中，有多种方法可以求解带有约束条件的优化问题。

下面我们将介绍几种常见的方法。

2.1 内点法内点法是一种求解约束优化问题的常用方法。

该方法通过将约束问题转化为无约束的问题，然后使用内点算法在约束域内求解最优解。

在Matlab中，我们可以使用fmincon函数来实现内点法。

该函数通过指定目标函数、约束条件和初始点等参数，来求解带有约束的优化问题。

2.2 逐步二次规划法逐步二次规划法是一种求解约束优化问题的有效方法。

该方法通过逐步迭代，不断缩小可行域并得到更优的解。

在Matlab中，我们可以使用fmincon函数的'interior-point'选项来实现逐步二次规划法。

该选项使用了内点法和二次规划的思想，来求解约束优化问题。

2.3 遗传算法遗传算法是一种模拟自然进化过程的优化方法。

该方法通过不断演化和选择适应度较高的个体，来搜索最优解。

在Matlab中，我们可以使用ga函数来实现遗传算法。

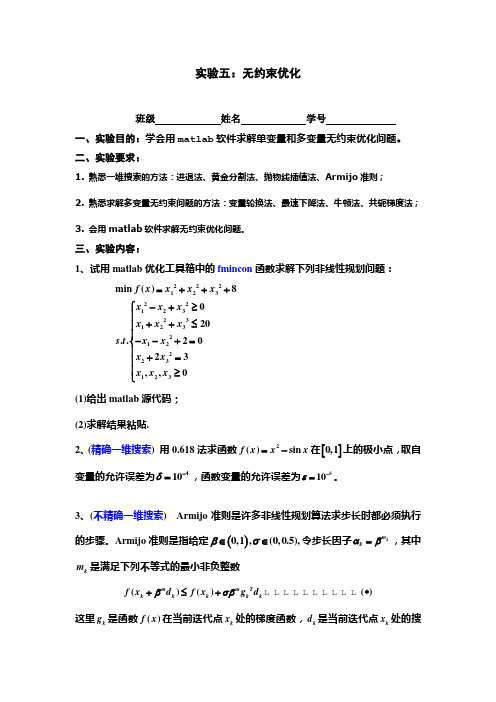

实验五：无约束优化班级 姓名 学号一、实验目的：学会用matlab 软件求解单变量和多变量无约束优化问题。

二、实验要求：1. 熟悉一维搜索的方法：进退法、黄金分割法、抛物线插值法、Armijo 准则；2. 熟悉求解多变量无约束问题的方法：变量轮换法、最速下降法、牛顿法、共轭梯度法；3. 会用matlab 软件求解无约束优化问题。

三、实验内容：1、试用matlab 优化工具箱中的fmincon 函数求解下列非线性规划问题：2221232212323123212223123m in ()8020..2023,,0f x x x x x x x x x x s t x x x x x x x =+++⎧-+≥⎪++≤⎪⎪--+=⎨⎪+=⎪⎪≥⎩(1)给出matlab 源代码； (2)求解结果粘贴.2、(精确一维搜索) 用0.618法求函数2()sin f x x x =-在[]0,1上的极小点，取自变量的允许误差为410δ-=，函数变量的允许误差为510ε-=。

3、(不精确一维搜索) Armijo 准则是许多非线性规划算法求步长时都必须执行的步骤。

Armijo 准则是指给定()0,1,(0,0.5),βσ∈∈令步长因子km k αβ=，其中km 是满足下列不等式的最小非负整数()()()mmTk k k k k f x d f x g d βσβ+≤+*这里k g 是函数()f x 在当前迭代点k x 处的梯度函数，k d 是当前迭代点k x 处的搜索方向. 可以证明()f x 若是连续可微的且满足0T k k g d <，则准则是有限终止的，即存在正数σ，使得对于充分大的正整数m ，()*成立.为了程序实现的方便，我们把Armijo 准则描述成下列详细的算法步骤： 算法1（Armijo 准则）步0：给定()0,1,(0,0.5),βσ∈∈令:0m =；步1：若不等式()()m m T k k k k k f x d f x g d βσβ+≤+成立， 置:,k m m = 1:km k k k x x d β+=+，停止.否则,转步2；步2：令:1m m =+，转步1.（1）试将上述的Armijo 准则编制成可重复利用的matlab 程序模块。

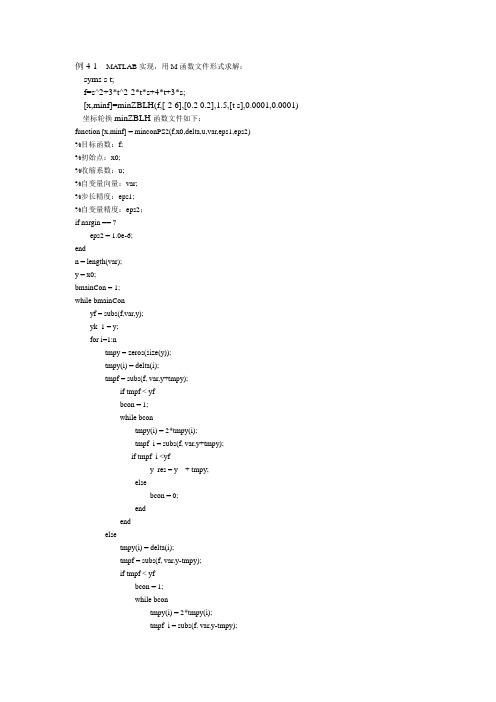

例4-1 MA TLAB实现，用M函数文件形式求解：syms s t;f=s^2+3*t^2-2*t*s+4*t+3*s;[x,minf]=minZBLH(f,[-2 6],[0.2 0.2],1.5,[t s],0.0001,0.0001) 坐标轮换minZBLH函数文件如下：function [x,minf] = minconPS2(f,x0,delta,u,var,eps1,eps2)%目标函数：f;%初始点：x0;%收缩系数：u;%自变量向量：var;%步长精度：eps1;%自变量精度：eps2；if nargin == 7eps2 = 1.0e-6;endn = length(var);y = x0;bmainCon = 1;while bmainConyf = subs(f,var,y);yk_1 = y;for i=1:ntmpy = zeros(size(y));tmpy(i) = delta(i);tmpf = subs(f, var,y+tmpy);if tmpf < yfbcon = 1;while bcontmpy(i) = 2*tmpy(i);tmpf_i = subs(f, var,y+tmpy);if tmpf_i <yfy_res = y + tmpy;elsebcon = 0;endendelsetmpy(i) = delta(i);tmpf = subs(f, var,y-tmpy);if tmpf < yfbcon = 1;while bcontmpy(i) = 2*tmpy(i);tmpf_i = subs(f, var,y-tmpy);if tmpf_i <yfy_res = y - tmpy;elsebcon = 0;endendelsey_res = y ;delta = delta/u;endendy = y_res;endif norm(y - yk_1) <= eps2if max(abs(delta)) <= eps1x = y;bmainCon = 0;elsedelta = delta / u;endendendminf =subs(f,var,x);M函数文件的运行结果如下：x = -1.7499-3.2499minf = -8.3750======================================================= 例4-2 MA TLAB实现，用M函数文件形式求解：syms t s;f=t^2+s^2-t*s-10*t-4*s+60;[x,mf]=minFD(f,[0 0],[t s])梯度法函数文件minFD如下：function [x,minf] = minFD(f,x0,var,eps)%目标函数:f;%初始点:x0;%自变量向量:var;%精度:eps;%目标函数取最小值时的自变量值:x;%目标函数的最小值:minfformat long;if nargin == 3eps = 1.0e-6;endsyms l;tol = 1;gradf = - jacobian(f,var);while tol>epsv = subs(gradf,var,x0);tol = norm(v);y = x0 + l*v;yf = subs(f,var,y);[a,b] = minJT(yf,0,0.1);xm = minHJ(yf,a,b); %用黄金分割法进行一维搜索x1 = x0 + xm*v;x0 = x1;endx = x1;minf = subs(subs(f,x(1)),x(2));format short;M函数文件的运行结果如下：x = 8.0000 6.0000mf =8.0000======================================================================= 例4-3 MA TLAB实现，用M函数文件形式求解：syms t s;f=t^2-4*s^2;[x,mf]=minNT(f,[1 1],[t s])牛顿法函数文件minNT如下function [x,minf] = minNT(f,x0,var,eps)%目标函数：f;%初始点：x0;%自变量向量var;%精度：eps;%目标函数取最小时的自变量值：x;%目标函数最小值：minf;format long;if nargin == 3eps = 1.0e-6;endtol = 1;x0 = transpose(x0);gradf = jacobian(f,var); %梯度方向jacf = jacobian(gradf,var); %雅克比矩阵while tol>epsv = subs(gradf,var,x0);tol = norm(v);pv = subs(jacf,var,x0);p = -inv(pv)*transpose(v); %搜索方向p = double(p);x1 = x0 + p;x0 = x1;endx = x1;minf = subs(f,var,x);format short;M函数文件的运行结果如下：x = 0mf = 0============================================================================ 例4-4 MA TLAB实现，用M函数文件形式求解：syms t s z;f=(t-s+z)^2+(-t+s+z)^2+(t+s+z)^2[x,mf]=minMNT(f,[0.5 1 0.5],[t s z])阻尼牛顿法函数文件minNT如下function [x,minf] = minMNT(f,x0,var,eps)format long;if nargin == 3eps = 1.0e-6;endtol = 1;x0 = transpose(x0);syms l;gradf = jacobian(f,var);jacf = jacobian(gradf,var);while tol>epsv = subs(gradf,var,x0);tol = norm(v);pv = subs(jacf,var,x0);p = -inv(pv)*transpose(v);y = x0 + l*p;[a,b] = minJT(yf,0,0.1); %进退法求单峰区间xm = minHJ(yf,a,b); %黄金分割法进行一维搜素x1 = x0 + xm*p;x0 = x1;endx = x1;minf = subs(f,var,x);format short;M函数文件的运行结果如下：x = 1.0e-015 *-0.3468-0.6936-0.3468mf =2.4053e-030=================================================================== 例4-5 MA TLAB实现，用M函数文件形式求解：syms t s;f=t^2+4*s^2;[x,mf]=minGETD(f,[1 1],[t s])共轭梯度法函数文件minGETD如下x0 = transpose(x0);n = length(var);syms l;gradf = jacobian(f,var);v0 = subs(gradf,var,x0);p = -transpose(v0);k = 0;while 1v = subs(gradf,var,x0);tol = norm(v);if tol<=epsx = x0;break;endy = x0 + l*p;yf = subs(f,var,y);[a,b] = minJT(yf,0,0.1); %进退法确定单峰区间xm = minPWX(yf,a,b); %二次插值一维搜素x1 = x0 + xm*p;vk = subs(gradf,var,x1);if tol<=epsx = x1;break;endif k+1==nx0 = x1;continue;elselamda = dot(vk,vk)/dot(v,v);p = -transpose(vk) + lamda*p;k = k+1;x0 = x1;endendminf = subs(f,var,x);format short;M函数文件的运行结果如下：x = 1.0e-015 *0.33310.0971mf = 1.4868e-031=================================================================== 例4-6 MA TLAB实现，用M函数文件形式求解：syms t s;f=4*(t-5)^2+(s-6)^2;X=[8 10 11;9 11 11];[x,mf]=minSimpSearch(f,X,1.2,0.5,2.0,0.3,[t s])单纯形法函数文件minGETD如下function [x,minf] = minSimpSearch(f,X,alpha,sita,gama,beta,var,eps)%:f;%反射系数:alpha;%紧缩系数:sita;%扩展系数:gama;%收缩系数:beta;%自变量向量:var;%精度:eps;%目标函数取最小值时的自变量值:x;%目标函数最小值:minf;format long;if nargin == 7eps = 1.0e-6;endN = size(X);n = N(2);FX = zeros(1,n);while 1for i=1:nFX(i) = subs(f,var,X(:,i));end[XS,IX] = sort(FX); %将单纯形的顶点按目标函数值的大小重新编号Xsorted = X(:,IX); %排序后的编号px = sum(Xsorted(:,1:(n-1)),2)/(n-1); %单纯形的中心Fpx = subs(f,var,px);SumF = 0;for i=1:nSumF = SumF + (FX(IX(i)) - Fpx)^2;endSumF = sqrt(SumF/n);if SumF <= epsx = Xsorted(:,1);break;elsex2 = px + alpha*(px - Xsorted(:,n)); %将中心点向单纯形外反射fx2 = subs(f,var,x2);if fx2 < XS(1)x3 = px + gama*(x2 - px); %中心点的扩展fx3 = subs(f,var,x3);if fx3 < XS(1)Xsorted(:,n) = x3;X = Xsorted;continue;elseXsorted(:,n) = x2;X = Xsorted;continue;endelseif fx2 < XS(n-1)Xsorted(:,n) = x2;X = Xsorted;continue;elseif fx2 < XS(n)Xsorted(:,n) = x2;endx4 = px + beta*(Xsorted(:,n) - px); %中心点压缩fx4 = subs(f,var,x4);FNnew = subs(f,var,Xsorted(:,n));if fx4 < FNnewXsorted(:,n) = x4;X = Xsorted;continue;elsex0 = Xsorted(:,1);for i=1:nXsorted(:,j) = x0 + sita*(Xsorted(:,j) - x0);endendendendendX = Xsorted;endminf = subs(f,var,x);format short;M函数文件的运行结果如下：x = 5.00025.9999mf =1.8370e-007================================================================= 例4-7 MA TLAB实现，用M函数文件形式求解：syms t s;f=t^2+2*s^2-4*t-2*t*s;p=[-1 0; 0 1];[x,mf]=minPowell(f,[1 1],p,[t s])Powell法函数文件minPowell如下function [x,minf] = minPowell(f,x0,P,var,eps)%目标函数：f；%初始搜索点：x0；%线性无关的初始向量组：p；%自变量向量：var；%精度：eps；%目标函数取最小值时的自变量：x；%目标函数的最小值：minf：format long;if nargin == 4eps = 1.0e-6;endn = length(var)+1;syms l;while 1y = zeros(size(P));y(:,1) = x0;for i=1:n-1 %在每个搜索方向上进行一维搜索yv = y(:,i) + l*P(:,i);fy = subs(f, var,yv);[a,b] = minJT(fy,0,0.1);tl = minPWX(fy,a,b);y(:,i+1) = y(:,i) + tl*P(:,i);endP(:,n) = y(:,n) - y(:,1);if norm(P(:,n)) <= eps %精度判断x = y(:,n);break;elsefor j=1:nFY(j) = subs(f, var,y(:,j));endmaxDF = -inf;m = 0;for j=1:n-1 %求出算法中对应的m df = FY(j) - FY(j+1);if df > maxDFmaxDF = df;m = j+1;endendtmpF = subs(f, var,2*y(:,n)-y(:,1));fl = FY(1) - 2*FY(n) + tmpF;if fl<2*maxDFyv = y(:,n) + l*P(:,n);fy = subs(f, var,yv);[a,b] = minJT(fy,0,0.1);tl = minPWX(fy,a,b);x0 = y(:,n) + tl*P(:,n);P(:,m:(n-1)) = P(:,(m+1):n); %重新设置搜索方向elsex0 = y(:,n);endendendminf = subs(f,var,x);format short;M函数文件的运行结果如下：x = 4.00002.0000mf = -8.0000====================================================================== 例4-8 MA TLAB实现，用M函数文件形式求解：syms x1 x2f=x1^2+4*x2^2;[x,mf]=minDFP(f,[1 1],[x1 x2])DF P法函数文件minDFP如下function [x,minf] = minDFP(f,x0,var,eps)%目标函数：f：%初始点：x0；%自变量向量：var；%精度：eps；%目标函数取最小值时的自变量：x；%目标函数的最小值：minf；format long;if nargin == 3eps = 1.0e-6;endx0 = transpose(x0);n = length(var);syms l;H = eye(n,n);gradf = jacobian(f,var);v0 = subs(gradf,var,x0);p = -H*transpose(v0);k = 0;while 1v = subs(gradf,var,x0);tol = norm(v);if tol<=epsx = x0;break;endy = x0 + l*p;yf = subs(f,var,y);[a,b] = minJT(yf,0,0.1);xm = minPWX(yf,a,b); %用抛物线法进行一维搜索 x1 = x0 + xm*p;vk = subs(gradf,var,x1);tol = norm(vk);if tol<=epsx = x1;break;endif k+1==n %重新迭代x0 = x1;continue;elsedx = x1 - x0;dgf = vk - v;dgf = transpose(dgf);dxT = transpose(dx);dgfT = transpose(dgf);mdx = dx*dxT;mdgf = dgf*dgfT;fz = H*(dgf*(dgfT*H));H = H + mdx/(dxT*dgf)-inv(dgfT*(H*dgf))*fz; %校正公式 p = -H*transpose(vk);k = k+1;x0 = x1;endendminf = subs(f,var,x);format short;M 函数文件的运行结果如下：x = 1.0e-015 *⎪⎪⎭⎫ ⎝⎛-0555.01110.0 mf = 2.4652e-032==============================例4-10 用fminsearch 函数求解函数5)1(213)2(1)(2221-+-+--=x x X f 的极值。

用Matlab 求解非线性规划1．无约束优化问题)(min x f n Rx ∈，其中向量x 的n 个分量i x 都是决策变量，称)(x f 目标函数。

用Matlab 求解：先建立函数文件mbhs.m ，内容是)(x f 的表达式；再回到Matlab 命令区输入决策变量初值数据x0，再命令[x,fmin]=fminunc(@mbhs,x0) 如：)32(m in 22212x x R x +∈的最优解是.)0,0(T x = 用Matlab 计算，函数文件为 function f=mbhs(x)f=2*x(1)^2+3*x(2)^2;再输入初值 x0=[1;1]; 并执行上述命令，结果输出为 x =？ fmin =？ 略。

2．约束优化问题.),,...,2,1(,0)(),,...,2,1(,0)(..)(min U x L m i x h p i x g t s x f i i Rx n ≤≤===≤∈其中：向量x 的n 个分量i x 都是决策变量，称)(x f 目标函数、)(x g i 等式约束函数、)(x h i 不等式约束函数、L 下界、U 上界。

用Matlab 求解：先把模型写成适用于Matlab 的标准形式.,0)(,0)(,,..)(min U x L x h x g beq x Aeq b Ax t s x f n Rx ≤≤=≤=≤∈ 约束条件中：把线性的式子提炼出来得前两个式子；后三个式子都是列向量。

（如：⎥⎥⎥⎦⎤⎢⎢⎢⎣⎡===⨯⨯)()()([],[],,,11262x g x g x g beq Aeq b A p ）再建立两个函数文件：目标函数mbhs.m ；约束函数yshs.m再回到Matlab 命令区，输入各项数据及决策变量初值数据x0，执行命令[x,fmin]=fmincon(@mbhs,x0,A,b,Aeq,beq,L,U,@yshs)例：单位球1222≤++z y x 内，曲面xy y x z 1.05.022--+=的上方，平面008.0=-++z y x 之上（不是上面），满足上述三个条件的区域记为D ，求函数)1cos()sin(2-+-+-z e z y x e xy xyz 在D 上的最大值、最大值点。
