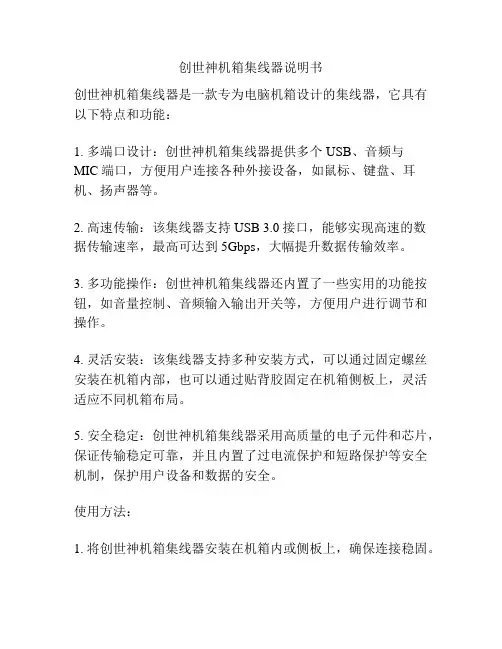

创世神机箱集线器说明书创世神机箱集线器是一款专为电脑机箱设计的集线器，它具有以下特点和功能：1. 多端口设计：创世神机箱集线器提供多个USB、音频与MIC端口，方便用户连接各种外接设备，如鼠标、键盘、耳机、扬声器等。
2. 高速传输：该集线器支持USB3.0接口，能够实现高速的数据传输速率，最高可达到5Gbps，大幅提升数据传输效率。
3. 多功能操作：创世神机箱集线器还内置了一些实用的功能按钮，如音量控制、音频输入输出开关等，方便用户进行调节和操作。
4. 灵活安装：该集线器支持多种安装方式，可以通过固定螺丝安装在机箱内部，也可以通过贴背胶固定在机箱侧板上，灵活适应不同机箱布局。
5. 安全稳定：创世神机箱集线器采用高质量的电子元件和芯片，保证传输稳定可靠，并且内置了过电流保护和短路保护等安全机制，保护用户设备和数据的安全。
使用方法：1. 将创世神机箱集线器安装在机箱内或侧板上，确保连接稳固。
2. 将外部设备（如鼠标、键盘等）的USB接口插入集线器的USB端口。
3. 若需要使用音频功能，将耳机或扬声器的音频与MIC插头连接到集线器的相应端口。
4. 将机箱集线器的USB cable连接到主板或者电源的USB接口上，确保连接稳固。
5. 开机电脑，系统会自动识别集线器并安装相关驱动程序。
注意事项：1. 使用前请确保电脑已经关闭，并断开电源。
2. 请避免集线器受到撞击或者摔落，避免损坏。
3. 如遇到异常情况（如无法正常识别设备、数据传输速率慢等），请检查集线器连接是否稳固，或者尝试重新安装驱动。
4. 请勿将集线器连接超过其负荷承受能力，以免造成损害。
5. 在长时间不使用集线器时，请将其断电并保持干燥。
以上为创世神机箱集线器的简要说明书，如有更多详细操作及安装步骤，请参考附带的详细说明书。
路由器，交换机，集线器工作原理，区别和联系工作原理一、集线器1.什么是集线器在认识集线器之前，必须先了解一下中继器。
在我们接触到的网络中，最简单的就是两台电脑通过两块网卡构成“双机互连”，两块网卡之间一般是由非屏蔽双绞线来充当信号线的。
由于双绞线在传输信号时信号功率会逐渐衰减，当信号衰减到一定程度时将造成信号失真，因此在保证信号质量的前提下，双绞线的最大传输距离为100米。
当两台电脑之间的距离超过100米时，为了实现双机互连，人们便在这两台电脑之间安装一个“中继器”，它的作用就是将已经衰减得不完整的信号经过整理，重新产生出完整的信号再继续传送。
中继器就是普通集线器的前身，集线器实际就是一种多端口的中继器。
集线器一般有4、8、16、24、32等数量的RJ45接口，通过这些接口，集线器便能为相应数量的电脑完成“中继”功能。
由于它在网络中处于一种“中心”位置，因此集线器也叫做“Hub”。
2.集线器的工作原理集线器的工作原理很简单，以图2为例，图中是一个具备8个端口的集线器，共连接了8台电脑。
集线器处于网络的“中心”，通过集线器对信号进行转发，8台电脑之间可以互连互通。
具体通信过程是这样的：假如计算机1要将一条信息发送给计算机8，当计算机1的网卡将信息通过双绞线送到集线器上时，集线器并不会直接将信息送给计算机8，它会将信息进行“广播”--将信息同时发送给8个端口，当8个端口上的计算机接收到这条广播信息时，会对信息进行检查，如果发现该信息是发给自己的，则接收，否则不予理睬。
由于该信息是计算机1发给计算机8的，因此最终计算机8会接收该信息，而其它7台电脑看完信息后，会因为信息不是自己的而不接收该信息。
3.集线器的特点1）共享带宽集线器的带宽是指它通信时能够达到的最大速度。
目前市面上用于中小型局域网的集线器主要有10Mbps、100Mbps和10/100Mbps自适应三种。
10Mb带宽的集线器的传输速度最大为10Mbps，即使与它连接的计算机使用的是100Mbps网卡，在传输数据时速度仍然只有10Mbps。
转发器Repeater(转发器)也叫做网络转发器，是一类重建到来的电子、无线或光学信号的网络设备。
有了物理媒体如以太网或 Wi-Fi ，数据传输在信号降级之前仅能跨越一个有限范围。
转发器尝试来保护信号的完整性和扩展数据能够安全传输的距离。
在网络互连时用在ISO物理层的中继系统。
中继器中继器(REPEATER)中继器是网络物理层上面的连接设备。
适用于完全相同的两类网络的互连，主要功能是通过对数据信号的重新发送或者转发，来扩大网络传输的距离。
中继器是对信号进行再生和还原的网络设备 OSI 模型的物理层设备--------------------------------------------------------------------------------------中继器（RP repeater）是连接网络线路的一种装置，常用于两个网络节点之间物理信号的双向转发工作。
中继器是最简单的网络互联设备，主要完成物理层的功能，负责在两个节点的物理层上按位传递信息，完成信号的复制、调整和放大功能，以此来延长网络的长度。
由于存在损耗，在线路上传输的信号功率会逐渐衰减，衰减到一定程度时将造成信号失真，因此会导致接收错误。
中继器就是为解决这一问题而设计的。
它完成物理线路的连接，对衰减的信号进行放大，保持与原数据相同。
一般情况下，中继器的两端连接的是相同的媒体，但有的中继器也可以完成不同媒体的转接工作。
从理论上讲中继器的使用是无限的，网络也因此可以无限延长。
事实上这是不可能的，因为网络标准中都对信号的延迟范围作了具体的规定，中继器只能在此规定范围内进行有效的工作，否则会引起网络故障。
-----------------------------------------------------------------------------------------中继器（Repeater）工作于OSI的物理层，是局域网上所有节点的中心，它的作用是放大信号，补偿信号衰减，支持远距离的通信。

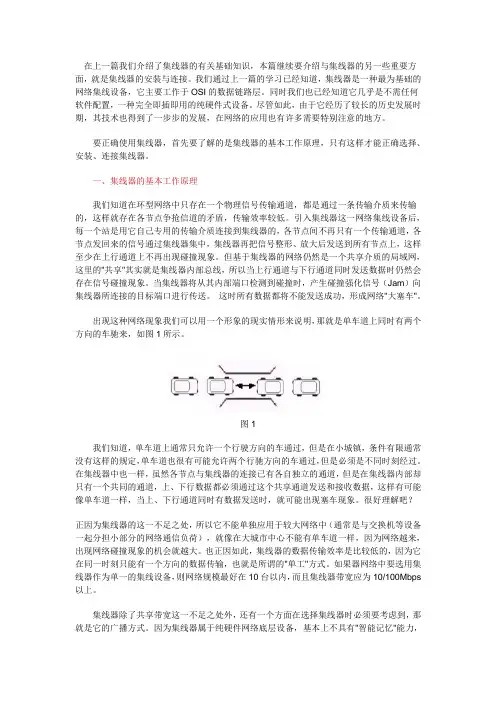

在上一篇我们介绍了集线器的有关基础知识，本篇继续要介绍与集线器的另一些重要方面，就是集线器的安装与连接。
我们通过上一篇的学习已经知道，集线器是一种最为基础的网络集线设备，它主要工作于OSI的数据链路层。
同时我们也已经知道它几乎是不需任何软件配置，一种完全即插即用的纯硬件式设备。
尽管如此，由于它经历了较长的历史发展时期，其技术也得到了一步步的发展，在网络的应用也有许多需要特别注意的地方。
要正确使用集线器，首先要了解的是集线器的基本工作原理，只有这样才能正确选择、安装、连接集线器。
一、集线器的基本工作原理我们知道在环型网络中只存在一个物理信号传输通道，都是通过一条传输介质来传输的，这样就存在各节点争抢信道的矛盾，传输效率较低。
引入集线器这一网络集线设备后，每一个站是用它自己专用的传输介质连接到集线器的，各节点间不再只有一个传输通道，各节点发回来的信号通过集线器集中，集线器再把信号整形、放大后发送到所有节点上，这样至少在上行通道上不再出现碰撞现象。
但基于集线器的网络仍然是一个共享介质的局域网，这里的"共享"其实就是集线器内部总线，所以当上行通道与下行通道同时发送数据时仍然会存在信号碰撞现象。
当集线器将从其内部端口检测到碰撞时，产生碰撞强化信号（Jam）向集线器所连接的目标端口进行传送。
这时所有数据都将不能发送成功，形成网络"大塞车"。
出现这种网络现象我们可以用一个形象的现实情形来说明，那就是单车道上同时有两个方向的车驰来，如图1所示。
图1我们知道，单车道上通常只允许一个行驶方向的车通过，但是在小城镇，条件有限通常没有这样的规定，单车道也很有可能允许两个行驰方向的车通过，但是必须是不同时刻经过。
在集线器中也一样，虽然各节点与集线器的连接已有各自独立的通道，但是在集线器内部却只有一个共同的通道，上、下行数据都必须通过这个共享通道发送和接收数据，这样有可能像单车道一样，当上、下行通道同时有数据发送时，就可能出现塞车现象。
网络学堂之九：集线器的安装与连接在上一篇我们介绍了集线器的有关基础知识，本篇继续要介绍与集线器的另一些重要方面，就是集线器的安装与连接。
我们通过上一篇的学习已经知道，集线器是一种最为基础的网络集线设备，它主要工作于OSI的数据链路层。
同时我们也已经知道它几乎是不需任何软件配置，一种完全即插即用的纯硬件式设备。
尽管如此，由于它经历了较长的历史发展时期，其技术也得到了一步步的发展，在网络的应用也有许多需要特别注意的地方。
要正确使用集线器，首先要了解的是集线器的基本工作原理，只有这样才能正确选择、安装、连接集线器。
一、集线器的基本工作原理我们知道在环型网络中只存在一个物理信号传输通道，都是通过一条传输介质来传输的，这样就存在各节点争抢信道的矛盾，传输效率较低。
引入集线器这一网络集线设备后，每一个站是用它自己专用的传输介质连接到集线器的，各节点间不再只有一个传输通道，各节点发回来的信号通过集线器集中，集线器再把信号整形、放大后发送到所有节点上，这样至少在上行通道上不再出现碰撞现象。
但基于集线器的网络仍然是一个共享介质的局域网，这里的"共享"其实就是集线器内部总线，所以当上行通道与下行通道同时发送数据时仍然会存在信号碰撞现象。
当集线器将从其内部端口检测到碰撞时，产生碰撞强化信号（Jam）向集线器所连接的目标端口进行传送。
这时所有数据都将不能发送成功，形成网络"大塞车"。
出现这种网络现象我们可以用一个形象的现实情形来说明，那就是单车道上同时有两个方向的车驰来，如图1所示。
图1我们知道，单车道上通常只允许一个行驶方向的车通过，但是在小城镇，条件有限通常没有这样的规定，单车道也很有可能允许两个行驰方向的车通过，但是必须是不同时刻经过。
在集线器中也一样，虽然各节点与集线器的连接已有各自独立的通道，但是在集线器内部却只有一个共同的通道，上、下行数据都必须通过这个共享通道发送和接收数据，这样有可能像单车道一样，当上、下行通道同时有数据发送时，就可能出现塞车现象。
计算机网络原理安装集线器
安装集线器和安装网络接口卡一样，确保正确安装集线器的方法是依照制造商的指导手册进行安装。
大多数时候，安装集线器是很简单的，有人甚至认为这比把一台工作站连接到网络上更简单。
首先，接通电源。
看到集线器的电源指示灯已亮，表明电源已接通。
大多数集线器在打开时会执行自检程序。
闪烁的灯光表明这个自检过程正在进行。
当自检完成后（大多数集线器的指示灯此时是一直不间断地亮着），把连接线缆的一端接头插入集线器的端口，另一端连接到主干网上或网络内的交换器或路由器上。
第二步，用同样的方法把集线器与工作站或其他集线器连接起来。
工作站通过新安装的集线器连接上网络后，参阅集线器的指导手册，确认连接和通信用指示灯指示正常。
另外，你可能还要配置集线器的固件。
对于智能型集线器而言，也即设置它的软件参数。
例如，需要给集线器分配一个IP地址。
参阅集线器附带的文档，搞清楚怎样配置它的软、硬件。
如果安装的是一台堆叠式集线器或是一台用支架固定的集线器，需要用随集线器附带的螺钉和钳子把集线器固定好。
假如是一台堆叠式集线器的话，必须用它的专用线缆或者通过上行链接端口把要堆叠的集线器连接起来。
再一次提请注意，最好的途径是参阅随集线器附带的文档。

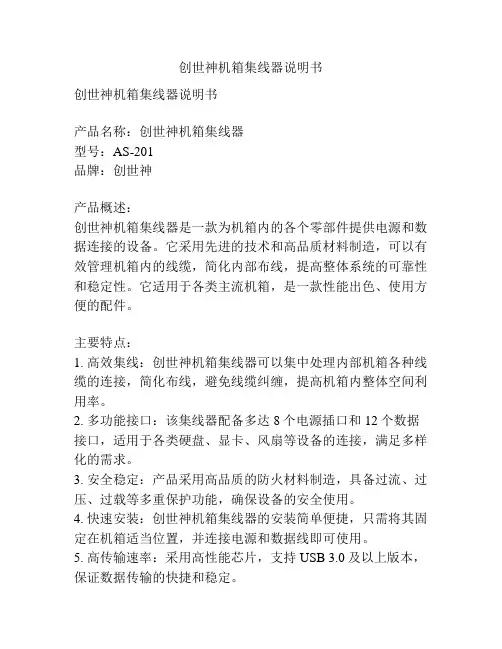

创世神机箱集线器说明书创世神机箱集线器说明书产品名称：创世神机箱集线器型号：AS-201品牌：创世神产品概述：创世神机箱集线器是一款为机箱内的各个零部件提供电源和数据连接的设备。
它采用先进的技术和高品质材料制造，可以有效管理机箱内的线缆，简化内部布线，提高整体系统的可靠性和稳定性。
它适用于各类主流机箱，是一款性能出色、使用方便的配件。
主要特点：1. 高效集线：创世神机箱集线器可以集中处理内部机箱各种线缆的连接，简化布线，避免线缆纠缠，提高机箱内整体空间利用率。
2. 多功能接口：该集线器配备多达8个电源插口和12个数据接口，适用于各类硬盘、显卡、风扇等设备的连接，满足多样化的需求。
3. 安全稳定：产品采用高品质的防火材料制造，具备过流、过压、过载等多重保护功能，确保设备的安全使用。
4. 快速安装：创世神机箱集线器的安装简单便捷，只需将其固定在机箱适当位置，并连接电源和数据线即可使用。
5. 高传输速率：采用高性能芯片，支持USB 3.0及以上版本，保证数据传输的快捷和稳定。
注意事项：1. 在安装和使用机箱集线器前，请确保机箱和相关设备已经关闭并拔掉电源插头，以避免电击和其他安全问题。
2. 在连接电源和数据线时，请确认插头与插孔的对应正确，以免损坏设备和电源。
3. 请勿在高温、潮湿的环境中使用该机箱集线器。
4. 请勿将该机箱集线器与静电敏感的元件放置在一起，以免损坏设备。
5. 如果发现机箱集线器无法正常工作或存在其他问题，请立即停止使用，并联系售后服务中心进行处理。
保修：创世神机箱集线器提供一年的质保服务。
在正常使用条件下，如设备出现质量问题，可以免费维修或更换。
但人为损坏或因不当使用导致的故障不在保修范围内。
以上是对创世神机箱集线器的简要说明书，希望对用户有所帮助。
如有更多疑问，请联系售后服务中心。

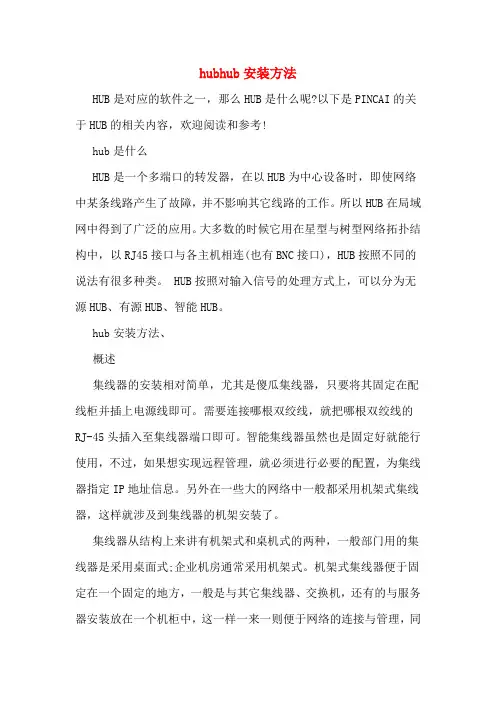

hubhub安装方法HUB是对应的软件之一，那么HUB是什么呢?以下是PINCAI的关于HUB的相关内容，欢迎阅读和参考!hub是什么HUB是一个多端口的转发器，在以HUB为中心设备时，即使网络中某条线路产生了故障，并不影响其它线路的工作。
所以HUB在局域网中得到了广泛的应用。
大多数的时候它用在星型与树型网络拓扑结构中，以RJ45接口与各主机相连(也有BNC接口)，HUB按照不同的说法有很多种类。
HUB按照对输入信号的处理方式上，可以分为无源HUB、有源HUB、智能HUB。
hub安装方法、概述集线器的安装相对简单，尤其是傻瓜集线器，只要将其固定在配线柜并插上电源线即可。
需要连接哪根双绞线，就把哪根双绞线的RJ-45头插入至集线器端口即可。
智能集线器虽然也是固定好就能行使用，不过，如果想实现远程管理，就必须进行必要的配置，为集线器指定IP地址信息。
另外在一些大的网络中一般都采用机架式集线器，这样就涉及到集线器的机架安装了。
集线器从结构上来讲有机架式和桌机式的两种，一般部门用的集线器是采用桌面式;企业机房通常采用机架式。
机架式集线器便于固定在一个固定的地方，一般是与其它集线器、交换机，还有的与服务器安装放在一个机柜中，这一样一来一则便于网络的连接与管理，同时也节省上设备所占用的空间。
如果您在选购时所选购的是机架式的集线器时，您可以选配集线器机架(一般为厂家提供)。
下面我们就来看一下机架式集线器的安装。
机架式的集线器一般都是与其它设备一起安装在机柜中，这些机柜当然在业界都有相应的结构标准的，特别是在尺寸方面有严格的规定(如宽度，1U(单元)的高度等)，这样所有设备都可以方便、美观地安装在一起，这就是为什么集线器里面空空的，却非要做得一样大的原因所在，当然机箱大也有另一方面好处，那就是可以更好地散热。
在国际标准机柜从宽度上大致可分19英寸、23英寸和24英寸三类，这主要是根据服务器机柜的要求而定的。
根据安装设备数量的不同，还可以选择不同高度的机柜。

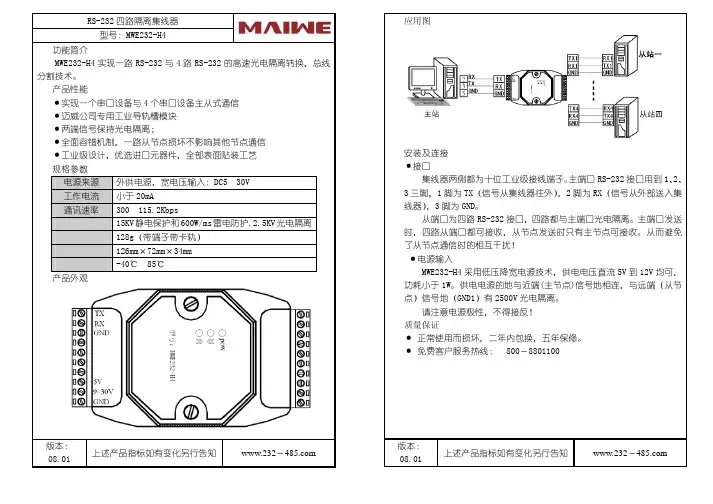

RS-232四路隔离集线器型号：MWE232-H4◆ 功能简介MWE232-H4实现一路RS-232与4路RS-232的高速光电隔离转换，总线分割技术。
◆ 产品性能·实现一个串口设备与4个串口设备主从式通信 ·迈威公司专用工业导轨槽模块 ·两端信号保持光电隔离；·全面容错机制，一路从节点损坏不影响其他节点通信 ·工业级设计，优选进口元器件，全部表面贴装工艺 ◆ 规格参数电源来源 外供电源，宽电压输入：DC5～30V 工作电流 小于20mA 通讯速率 300～115.2Kbps防护电压 15KV 静电保护和600W/ms 雷电防护,2.5KV 光电隔离重 量 128g（带端子带卡轨） 尺寸大小 126mm×72mm×34mm 工作温度 -40℃～85℃◆ 产品外观版本：08.01上述产品指标如有变化另行告知www.232－◆ 应用图◆ 安装及连接·接口集线器两侧都为十位工业级接线端子。
主端口RS-232接口用到1、2、3三脚，1脚为TX（信号从集线器往外），2脚为RX（信号从外部送入集线器），3脚为GND。
从端口为四路RS-232接口，四路都与主端口光电隔离。
主端口发送时，四路从端口都可接收，从节点发送时只有主节点可接收。
从而避免了从节点通信时的相互干扰！ ·电源输入MWE232-H4采用低压降宽电源技术，供电电压直流5V 到12V 均可，功耗小于1W。
供电电源的地与近端(主节点)信号地相连，与远端（从节点）信号地（GND1）有2500V 光电隔离。
请注意电源极性，不得接反！◆ 质量保证· 正常使用而损坏，二年内包换，五年保修。
· 免费客户服务热线： 800－8801100版本：08.01上述产品指标如有变化另行告知www.232－。
usb集线器原理
USB集线器是一种用于扩展计算机USB接口数量的设备。
它的原理是通过将一个USB接口连接到主机，同时提供多个USB接口供外部设备连接。
集线器内部有一组电路，通过这些电路将数据从主机传输到连接的设备。
以下是USB集线器的工作原理：
1. 支持链状连接：USB集线器可以支持链状连接，即一个集线器连接到另一个集线器，从而扩展更多的USB接口数量。
这种连接允许用户通过仅使用一个主机上的USB端口，同时连接多个外部设备。
2. 电源分配：USB集线器可以为连接的外部设备提供电源。
集线器本身通过与主机连接的USB接口获取电源供应，然后将电源分配给外部设备。
这样，用户可以通过集线器连接的USB接口充电或供电。
3. 数据传输：USB集线器内部的电路负责将数据从主机传输到连接的设备，以及从设备传输回主机。
这包括控制信息、命令和数据等。
集线器必须遵循USB协议和标准来保证数据传输的可靠性和稳定性。
4. 速度和带宽：USB集线器的速度和带宽取决于所连接的USB接口和设备的规格。
USB 2.0集线器可以提供高达
480Mbps的传输速度，而USB 3.0集线器则可以提供高达
5Gbps的传输速度。
总之，USB集线器通过扩展计算机上的USB接口数量和提供电源分配功能，方便了用户同时连接多个外部设备。
它通过内部电路实现主机与设备之间的数据传输。
集线器（Hub）是一种特殊的中继器，可作为多个网段的转接设备，因为几个集线器可以级联起来。
智能集线器，还可将网络管理、路径选择等网络功能集成于其中。
集线器是管理网络的最小单元，是局域网的星型连接点。
它对工作站进行集中管理，不让出问题的区段影响整个网络的正常运行。
Hub是局域网中应用最广的连接设备，目前若按配置形式可分为独立型集线器、模块化集线器和堆叠式集线器三种。
智能型集线器（Intelligent Hub）改进了一般集线器的缺点，增加了桥接的能力，可滤掉不属于自己网段的帧（类似于网桥），增大网段的频宽，且具有网管能力和自动检测端口所连接的PC网卡速度的能力，目前智能型集线器大量用于交换式局域网。
市场上常见到的是10M、100M或10M/100M等速率的集线器（用于千兆以太网的1000M集线器也已面市）。
集线器的连接应考虑所使用的网络传输介质，一般集线器应具有BNC和RJ-45两个接口或BNC、RJ-45和AUI三个接口。
集线器接口数通常有8口、12口、16口等几种。
集线器一词来自英文Hub，本意是中枢或多路交汇点。
目前生产Hub的厂商大约多达150家，市场竞争相当激烈。
这对用户而言将是一个很好的机会。
用户一方面可从多家产品中选择高性能／价格比的产品，另一方面可获得较好的服务。
早期的Hub通常都是以优化网络布线结构，简化网络管理为目标而设计的。
现在的Hub则以高性能、多功能和智能化为设计目标。
这种Hub不仅具有传统Hub将多个节点汇接到一起的能力，而且采取了模块化结构，可根据需要选择各种模块。
这些模块支持的传输媒体，与媒体的连接方式，通信协议等几乎无所不包，这种将多种网络技术集中到一个机箱内的设备，有的人称之为超级Hub，更多的人则将其称为集中器。
目前提供集中器产品的公司也有多家，如Bay Network、 Cabletron、 Chipcom、3Com、LANnet以及D- Link 等。
然而这不意味着集中器可以代替传统的Hub。
创世神机箱集线器说明书摘要：1.创世神机箱集线器概述2.创世神机箱集线器的安装3.创世神机箱集线器的使用4.创世神机箱集线器的维护与注意事项5.创世神机箱集线器的技术参数正文：一、创世神机箱集线器概述创世神机箱集线器是一款高性能的网络设备，适用于各种规模的网络环境。
它能够扩展网络设备之间的连接，增强网络传输速度和稳定性，为用户提供更流畅的网络体验。
二、创世神机箱集线器的安装1.在使用创世神机箱集线器之前，请确保您已经正确连接了所有网络设备。
2.将创世神机箱集线器插入到电源插座，确保电源线连接牢固。
3.将创世神机箱集线器的网线接口与网络设备的网线接口相连接。
4.确保所有连接处牢固，无松动现象。
三、创世神机箱集线器的使用1.打开网络设备的浏览器，输入创世神机箱集线器的管理IP 地址。
2.输入正确的用户名和密码，登录创世神机箱集线器的管理界面。
3.在管理界面中，您可以对创世神机箱集线器进行配置，如端口映射、QoS 设置等。
4.根据您的需求，对网络设备进行相应的配置。
四、创世神机箱集线器的维护与注意事项1.定期检查创世神机箱集线器的连接处，确保连接稳固。
2.避免在潮湿、高温的环境中使用创世神机箱集线器。
3.不要在创世神机箱集线器上放置重物，以免损坏设备。
4.在使用过程中，如遇到问题，请参阅产品说明书或联系售后服务。
五、创世神机箱集线器的技术参数1.端口数量：8 个千兆端口2.传输速率：1000Mbps3.电源电压：100-240V，50-60Hz4.尺寸：200mm x 150mm x 45mm5.重量：1kg通过以上介绍，相信您已经对创世神机箱集线器有了一定的了解。
聚光集线器说明书摘要：1.聚光集线器的定义和作用2.聚光集线器的主要组成部分3.聚光集线器的工作原理4.聚光集线器的安装和使用方法5.聚光集线器的维护和注意事项正文：聚光集线器是一种用于光纤通信网络中的设备，它的主要作用是将多路光信号汇集到一起，然后通过光纤传输到目的地。
聚光集线器的应用大大提高了光纤通信的效率，使得光纤网络更加稳定和可靠。
聚光集线器的主要组成部分包括光纤接口、光纤耦合器、光纤放大器和光纤分路器等。
光纤接口用于连接光纤线缆，光纤耦合器用于将多路光信号汇集到一起，光纤放大器用于放大光信号，光纤分路器用于将光信号分配到不同的光纤线路上。
聚光集线器的工作原理是通过光纤耦合器将多路光信号汇集到一起，然后通过光纤放大器放大光信号，最后通过光纤分路器将光信号分配到不同的光纤线路上。
在这个过程中，光纤接口起到了连接光纤线缆的作用，保证了光信号的顺利传输。
聚光集线器的安装和使用方法比较简单。
首先，需要将光纤线缆连接到光纤接口上，然后通过光纤耦合器将多路光信号汇集到一起，接着通过光纤放大器放大光信号，最后通过光纤分路器将光信号分配到不同的光纤线路上。
在使用过程中，需要注意保持光纤线缆的清洁和连接的牢固，以保证光信号的稳定传输。
聚光集线器的维护和注意事项主要包括以下几点。
首先，需要定期检查光纤接口和光纤耦合器的连接情况，确保连接牢固。
其次，需要定期清洁光纤接口和光纤耦合器，以保证光信号的顺利传输。
最后，需要注意避免光纤线缆的弯曲和拉伸，以避免光信号的损耗。
总之，聚光集线器是光纤通信网络中不可或缺的设备，它的作用是将多路光信号汇集到一起，然后通过光纤传输到目的地。
聚光集线器的主要组成部分包括光纤接口、光纤耦合器、光纤放大器和光纤分路器等，工作原理是通过光纤耦合器将多路光信号汇集到一起，然后通过光纤放大器放大光信号，最后通过光纤分路器将光信号分配到不同的光纤线路上。
安装和使用方法比较简单，需要注意保持光纤线缆的清洁和连接的牢固。
创世神机箱集线器说明书摘要：一、产品简介二、产品特点1.多功能接口2.高速传输3.稳定性能4.易于使用和携带三、产品规格四、使用说明1.安装步骤2.连接设备3.操作系统兼容性4.注意事项五、故障排除六、售后服务正文：一、产品简介创世神机箱集线器是一款高性能、多功能的集线器，适用于各种电子设备的扩展和连接。
本产品采用优质材料制造，外观简约时尚，具备丰富的接口和出色的传输性能，为用户提供便捷、高效的解决方案。
二、产品特点1.多功能接口：创世神机箱集线器具备多种接口，支持多种设备的连接，如USB、HDMI、VGA等，满足用户多样化的需求。
2.高速传输：本产品支持高速数据传输，减少数据传输时间，提高工作效率。
3.稳定性能：创世神机箱集线器采用优质的电子元件和散热设计，保证长时间稳定工作，避免因设备过热导致的故障。
4.易于使用和携带：本产品体积小巧，重量轻，便于携带。
人性化的设计使操作更加简便，适用于各种场合。
三、产品规格创世神机箱集线器详细规格如下：1.输入接口：USB3.0 x 1、HDMI x 1、VGA x 12.输出接口：USB3.0 x 4、HDMI x 1、VGA x 13.电源：DC 5V，最大功耗：15W4.尺寸：L120mm x W60mm x H25mm四、使用说明1.安装步骤：a.打开包装，取出集线器；b.连接电源适配器；c.将需要扩展的设备连接到集线器的输入接口；d.将扩展的设备连接到集线器的输出接口。
2.连接设备：请确保您的设备具备USB、HDMI或VGA接口，并根据设备接口选择相应的线缆进行连接。
3.操作系统兼容性：创世神机箱集线器支持Windows、Mac OS等主流操作系统，适用于各种设备。
4.注意事项：a.请勿将集线器置于潮湿、高温、通风不良的环境中；b.请勿在使用过程中频繁拔插设备，以免损坏接口；c.请勿使用有损坏的线缆进行连接，以免影响使用效果。
五、故障排除1.若集线器无法正常工作，请检查电源线是否连接正常；2.若设备无法正常连接，请检查线缆是否损坏或接口是否松动；3.若出现数据传输问题，请尝试更换线缆或重新连接设备。
华为集线器安装教程
第1步：固定安装支架
在将集线器安装至机柜之前，应当先在集线器规定位置上安装固定支架），这是为以后将集线器安装在机架上作准备。
不同的集线器，所安装的支架有较大的差异，不过，安装原理基本上是一致的。
第2步：固定设备
安装支架固定好之后，接下来要做的就是把安装好支架的集线器设备放入机柜相应位置，并且固定在机柜中了。
其实这种安装方法很容易，实际上只是固定几个镙钉即可。
第3步：固定导线器
将集线器安装至机柜后，就要进行网线连接了，在一个机柜中一般来说有好几个网络设备在地起，这样也就有许多条网线集中在这个机柜中，如果这些网线不理清楚的话对网络管理会带来非常大的不便，为此我们就需要对网线进行捆绑安装、整理。
这时一般就要为网线安装导线器，从而使成束地网线变得整齐和美观，且易于管理。
上面我们介绍了机架式集线器安装在机柜中的方法，这一般适用于较大网络中，对于小型办公室，通常没有机柜，集线器只能安装在桌面或墙面上。
集线器在桌面上的安装，可先固定安装支架在桌面上，这种安装方式要注意又有两种不同的安装方向：一种是让集线器水平放置的水平安装方式；另一种是让集线器垂直放置。
集线器在墙面上安装的方
法同样有两种方式：一种是把集线器水平固定在墙上；另一种是把集线器垂直安装在墙上。
集线器的安装与连接在上一篇我们介绍了集线器的有关基础知识，本篇继续要介绍与集线器的另一些重要方面，就是集线器的安装与连接。
我们通过上一篇的学习已经知道，集线器是一种最为基础的网络集线设备，它主要工作于OSI的数据链路层。
同时我们也已经知道它几乎是不需任何软件配置，一种完全即插即用的纯硬件式设备。
尽管如此，由于它经历了较长的历史发展时期，其技术也得到了一步步的发展，在网络的应用也有许多需要特别注意的地方。
要正确使用集线器，首先要了解的是集线器的基本工作原理，只有这样才能正确选择、安装、连接集线器。
一、集线器的基本工作原理我们知道在环型网络中只存在一个物理信号传输通道，都是通过一条传输介质来传输的，这样就存在各节点争抢信道的矛盾，传输效率较低。
引入集线器这一网络集线设备后，每一个站是用它自己专用的传输介质连接到集线器的，各节点间不再只有一个传输通道，各节点发回来的信号通过集线器集中，集线器再把信号整形、放大后发送到所有节点上，这样至少在上行通道上不再出现碰撞现象。
但基于集线器的网络仍然是一个共享介质的局域网，这里的"共享"其实就是集线器内部总线，所以当上行通道与下行通道同时发送数据时仍然会存在信号碰撞现象。
当集线器将从其内部端口检测到碰撞时，产生碰撞强化信号（Jam）向集线器所连接的目标端口进行传送。
这时所有数据都将不能发送成功，形成网络"大塞车"。
出现这种网络现象我们可以用一个形象的现实情形来说明，那就是单车道上同时有两个方向的车驰来，如图1所示。
图1我们知道，单车道上通常只允许一个行驶方向的车通过，但是在小城镇，条件有限通常没有这样的规定，单车道也很有可能允许两个行驰方向的车通过，但是必须是不同时刻经过。
在集线器中也一样，虽然各节点与集线器的连接已有各自独立的通道，但是在集线器内部却只有一个共同的通道，上、下行数据都必须通过这个共享通道发送和接收数据，这样有可能像单车道一样，当上、下行通道同时有数据发送时，就可能出现塞车现象。
很好理解吧？正因为集线器的这一不足之处，所以它不能单独应用于较大网络中（通常是与交换机等设备一起分担小部分的网络通信负荷），就像在大城市中心不能有单车道一样，因为网络越来，出现网络碰撞现象的机会就越大。
也正因如此，集线器的数据传输效率是比较低的，因为它在同一时刻只能有一个方向的数据传输，也就是所谓的"单工"方式。
如果器网络中要选用集线器作为单一的集线设备，则网络规模最好在10台以内，而且集线器带宽应为10/100Mbps以上。
集线器除了共享带宽这一不足之处外，还有一个方面在选择集线器时必须要考虑到，那就是它的广播方式。
因为集线器属于纯硬件网络底层设备，基本上不具有"智能记忆"能力，更别说"学习"能力了。
它也不具备交换机所具有的MAC地址表，所以它发送数据时都是没有针对性的，而是采用广播方式发送。
也就是说当它要向某节点发送数据时，不是直接把数据发送到目的节点，而是把数据包发送到与集线器相连的所有节点，图示如图2所示。
图2这种广播发送数据方式有两方面不足：（1）用户数据包向所有节点发送，很可能带来数据通信的不安全因素，一些别有用心的人很容易就能非法截获他人的数据包；（2）由于所有数据包都是向所有节点同时发送，加上以上所介绍的共享带宽方式，就更加可能造成网络塞车现象，更加降低了网络执行效率。
二、集线器的安装了解了集线器的工作原理后，我们再来了解一下集线器在局域网中的安装与连接方法。
接入设备最重要的是它的接口技术，不同的接口应用于不同的应用环境，不同的应用又对应于相应的接口，不仅集线器如此，包括后面将要讲到的交换机、路由器等都一样。
集线器的接口相对来说是最简单的，为了使大家熟练地掌握集线器的各种应用连接，我们有必要对集线器的一些主要接口进行一下认识。
1. 集线器常见端口集线器通常都提供三种类型的端口，即RJ-45端口、BNC端口和AUI端口，以适用于连接不同类型电缆构建的网络。
一些高档集线器还提供有光纤端口和其他类型的端口。
（1）RJ-45接口RJ-45接口可用于连接RJ-45接头，适用于由双绞线构建的网络，这种端口是最常见的，一般来说以太网集线器都会提供这种端口。
我们平常所讲的多少口集线器，就是指的具有多少个RJ-45端口。
如图3所示。
图3集线器的RJ-45端口即可直接连接计算机、网络打印机等终端设备，也可以与其他交换机、集线器等集线设备和路由器进行连接。
需要注意的是，当连接至不同设备时，所使用的双绞线电缆的跳线方法有所不同。
具体参见前面介绍的网线制作篇内容介绍。
（2）BNC端口BNC端口就是用于与细同轴电缆连接的接口，它一般是通过BNC T型接头进行连接的，图4所示的是一个集线器BNC端口通过BNC 型接头连接的示意图。
图4大多数10Mbit/s集线器都拥有一个BNC端口。
当集线器同时拥有BNC和RJ-45端口时，由于既可通过RJ-45端口与双绞线网络连接，又可通过BNC接口与细缆网络连接，因此，可实现双绞线和细同轴电缆两个采用不同通讯传输介质的网络之间的连接。
这种双接口的特性可用于兼容原有的细同轴电缆网络（10Base-2），并可实现逐步向主流的双绞线网络（10Base-T）的过渡，当然还可实现与远程细同轴电缆网络（少于185米）之间的连接，下图5所示的是一种通过集线器所带有的BNC接口与双绞线RJ-45接口连接两种不同传输介质网络的网络连接示意图。
图5同样，如果两个网络之间的距离大于100米，使用双绞线不能实现两个网络之间的连接时，这时也可以通过集线器的BNC端口利用细同轴电缆传输将两个输网络连接起来，而两个网络都可以仍采用双绞线这种廉价、常见的传输介质，如图6所示。
不过要注意的是这两个网络之间的距离仍不能大于185m。
图6（3）AUI端口AUI端口可用于连接粗同轴电缆的AUI接头，因此这种接口用于与粗同轴电缆网络的连接，它的示意图如图7所示，目前带有这种接口的集线器比较少，主要是在一些骨干级集线器中才具备。
图7由于采用粗同轴电缆作为传输介质的网络造价较高，且布线较为困难，所以，实践中真正用于粗同轴电缆进行布线的情况已十分少见。
不过，由于单段粗同轴电缆的（10Base-5）所支持的传输距离高达500米，因此，完全可以使用粗同轴电缆作为较远距离网络之间连接的通讯电缆。
因此，也可以作为一种廉价的远程连接解决方案。
连接图参照上图6所示，所不同的这里所采用的网络间的连接介质为粗同轴电缆。
借助于收发器，AUI端口也可实现与RJ-45接口、BNC接口甚至光纤接口的连接。
下图8所示的从左至右分别为：AUI to RJ-45收发器（用于实现AUI端口与RJ-45接口的连接）、AUI to BNC收发器（用于实现AUI端口与BNC接口的连接）、AUI to ST收发器（用于实现AUI端口与光纤接口的连接）。
当然这种收发器种类还有许多，如RJ-45 to RS-232、RJ-45 to BNC等。
不过千万不要小看这小小的玩意儿，猜一下其价格，我想多数情况下您是会把它看扁了，我第一次购买时也是怎么也想不通的这个价格的，但问了许多家（还真难找），我才明白我得接受这个价格事实。
一般来说这种产品，正品的要130元左右，是不是出乎您的意料呢？这种转接口收发器主要品牌有：D-Link、HP等。
这种产品起到一个接口类型转换的作用（当然不是电缆连接这么简单，需要通过一定电路来完成的），所以通常称之为"转接器"。
图8（4）集线器堆叠端口这种端口当然是只有可堆栈集线器才具备的，它的作用也就是如它的名字一样，是用来连接两个可堆栈集线器的。
一般来说一个可堆栈集线器中同时具有两个外观类似的端口：一个标注为"UP"，另一个就标注为"DOWN"，在连接时是用电缆从一个集线器的"UP"端口连接到另一个可堆集线器的"DOWN"端口上，都是"母"头，所以连接线端就必须都是"公头"了，不过这种连接线是购买可堆栈集线器时厂家就会为您提供的，如果损坏或丢失，也可直接在电脑城做一条，只要对商家讲明用途即可，端口示意图如下图9所示。
图92. 集线器的安装集线器的安装相对简单，尤其是傻瓜集线器，只要将其固定在配线柜并插上电源线即可。
需要连接哪根双绞线，就把哪根双绞线的RJ-45头插入至集线器端口即可。
智能集线器虽然也是固定好就能行使用，不过，如果想实现远程管理，就必须进行必要的配置，为集线器指定IP地址信息。
另外在一些大的网络中一般都采用机架式集线器，这样就涉及到集线器的机架安装了。
集线器从结构上来讲有机架式和桌机式的两种，一般部门用的集线器是采用桌面式；企业机房通常采用机架式。
机架式集线器便于固定在一个固定的地方，一般是与其它集线器、交换机，还有的与服务器安装放在一个机柜中，这一样一来一则便于网络的连接与管理，同时也节省上设备所占用的空间。
如果您在选购时所选购的是机架式的集线器时，您可以选配集线器机架（一般为厂家提供）。
下面我们就来看一下机架式集线器的安装。
机架式的集线器一般都是与其它设备一起安装在机柜中，这些机柜当然在业界都有相应的结构标准的，特别是在尺寸方面有严格的规定（如宽度，1U（单元）的高度等），这样所有设备都可以方便、美观地安装在一起，这就是为什么集线器里面空空的，却非要做得一样大的原因所在，当然机箱大也有另一方面好处，那就是可以更好地散热。
在国际标准机柜从宽度上大致可分19英寸、23英寸和24英寸三类，这主要是根据服务器机柜的要求而定的。
根据安装设备数量的不同，还可以选择不同高度的机柜。
机柜的高度通常以"U"作为单位，"U"其实就是"Unit"的意思，中文的意思就是"一单元"，1U=1.75英寸。
这种机柜的安装通常主要按以下几步来进行。
第1步：固定安装支架在将集线器安装至机柜之前，应当先在集线器规定位置上安装固定支架（这要参照操作手册进行），这是为以后将集线器安装在机架上作准备。
不同的集线器，所安装的支架有较大的差异，不过，安装原理基本上是一致的。
图10所示的是Cisco集线器随机提供的一种安装支架。
图10Cisco公司网络设备的尺寸大多为19英寸（因为19英寸是国际上最为流行的机柜标准），当将19英寸的网络设备安装至19英寸机柜时，安装支架的固定方式如图11所示。
当将机柜的尺寸为23或24英寸时，网络设备就需要安装至23或24英寸机柜中，安装支架的固定方式就要如图12所示。
