混凝土工程施工工艺标准化培训ppt课件

  • 格式：ppt
  • 大小：38.61 MB
  • 文档页数：20

下载文档原格式

  / 20

合集下载

混凝土工程施工工艺课件

混凝土工程施工工艺课件

•
机遇起着重要的作用，但另一方面， 即使在 那些因 机遇而 成功的 发现中 ，机遇 也仅仅 起到一 部分的 作用。 。2020 年8月13 日星期 四8时2 5分59 秒08:25: 5913 August 2020
•
被人羞辱的时候，翻脸不如翻身，生 气不如 争气。 。上午8 时25分 59秒上 午8时2 5分08: 25:5920 .8.13
必须铺设铁跳板通道及浇筑操作面，不得站在板面负筋上浇筑柱墙混凝土。
非吊模面必须进行二次碾压收面，拉毛效果顺直，纹路清晰。吊模位置二次收光。特别是吊模 下口、梯步、外跳板等处应收边到角、不吃模。插筋内部及插筋周边500范围内必须按标高 进行收面、密实平整，标高误差不得大于5mm。外露模板顶面、侧面必须收刮干净。
•
学到很多东西的诀窍，就是一下子不 要学很 多。。2 0.8.132 0.8.130 8:25:59 08:25:5 9Augus t 13, 2020
•
风声雨声读书声，声声入耳；家事国 事天下 事，事 事关心 。—明·顾宪成 。2020 年8月1 3日上 午8时25 分20.8. 1320.8. 13
应特别重视边角及吊模部位 的收面工作
露出混凝土面的模板必须 清刮干净！
工作完成后，应将 铁跳板等工具集中 收检，调运至指定 场地集中管理，便 于下次使用。
混凝土完成面效果
养护：应设置专人 进行。 当气温超过35度或 大体积混凝土施工， 应采用覆膜养护。
养护：应设置专人 进行。
转换层大体积混凝 土施工，还应搭棚 进行保温养护。
• 落实混凝土养护及施工缝处理工作
•
干部怎样对市场？创与闯。既要创新 创造； 又要有 闯劲冲 劲。。2 0.8.132 0.8.13T hursda y, August 13, 2020

混凝土工程培训课件(ppt32页)模板ppt

混凝土工程培训课件(ppt32页)模板ppt

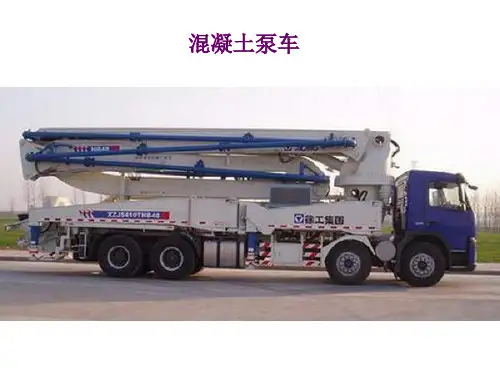

混凝土输送泵的选择及布置应符合下列规定：
• 1 输送泵的选型应根据工程特点、混凝土输送高度和距离、 混凝土工作性确定；
• 2 输送泵的数量应根据混凝土浇筑量和施工条件确定，必 要时宜设置备用泵；
• 3 输送泵设置的位置应满足施工要求，场地应平整、坚实， 道路应畅通；
• 4 输送泵的作业范围不得有阻碍物；输送泵设置位置应有 防范高空坠物的设施。
混凝土工程
• 工程概况 • 工程名称：商学院北楼 • 建设单位：中华建筑公司 • 建设地点：青岛市青岛滨海学院 • 结构类型：本工程设计为框架结构， 设计为独立柱基础
本楼为地上七层，总建筑面积为7066.99m2，建筑总高度 为32.50米。 • 抗震等级：框架三级
混凝土的制备与运输
一般规定
混凝土浇筑前应完成下列工作： 1 隐蔽工程验收和技术复核； 2 对操作人员进行技术交底； 3 根据施工方案中的技术要求，检查并确认施工现场具备实施条件； 4 施工单位应填报浇筑申请单，并经监理单位签认。
• 4 输送混凝土过程中，应设置输送泵集料斗网罩，并应保证集料斗有 足够的混凝土余量。
混凝土浇筑
• 1 浇筑混凝土前，应清除模板内或垫层上的杂物。表面干燥的地基、垫层、 模板上应洒水湿润；现场环境温度高于35℃时宜对金属模板进行洒水降温； 洒水后不得留有积水。
• 2 混凝土浇筑应保证混凝土的均匀性和密实性。混凝土宜一次连续浇筑；当 不能一次连续浇筑时，可留设施工缝或后浇带分块浇筑。
2 采用输送管浇筑混凝土时，宜由远而近浇筑；采用多根输送管同时浇 筑时，其浇筑速度宜保持一致；
3 润滑输送管的水泥砂浆用于湿润结构施工缝时，水泥砂浆应与混凝土 浆液同成份；接浆厚度不应大于30mm，多余水泥砂浆应收集后运出；

混凝土工程课件-建筑施工技术PPT

混凝土工程课件-建筑施工技术PPT

XIII. 混凝土工程发展前景分析
探讨混凝土工程行业的发展趋势和未来前景，为学习者提供参考。
介绍混凝土质量控制的重要性和具体措施，以确保施工过程中的质量合格。
VIII. 混凝土施工现场安全管理
1 施工现场安全
讲解混凝土施工现场的安全管理措施和注意事项，保障工人的人身安 全。
2 风险评估与预防
探讨混凝土施工中可能的风险和预防措施，保障工程的安全性。
IX. 混凝土施工案例分析
本节将以实际混凝土工程案例为例，分析施工过程中的关键问题和解决方法。
X. 混凝土施工ቤተ መጻሕፍቲ ባይዱ普遍问题与解 决方法
• 混凝土开裂和渗漏的原因及解决方法 • 混凝土强度不达标的处理方法 • 混凝土收缩和抗震性能改善的技术
XI. 混凝土施工劳动力与成本管 理
介绍混凝土施工中的人力资源和成本管理，确保施工进度和工程质量。
XII. 混凝土工程常见问题的处理
分析混凝土工程中常见的问题和难点，并提供解决方案。
混凝土工程课件——建筑 施工技术PPT
本课件将介绍混凝土工程的各个方面，包括基础知识、结构设计、施工工序、 质量控制等内容，帮助您掌握混凝土工程的核心知识及技术。
I. 课程介绍
本节将介绍混凝土工程课程的目标、重要性以及学习要求，让您对混凝土工 程有一个整体的了解。
II. 混凝土的基础知识
• 混凝土的组成和性质 • 混凝土配合比的设计 • 混凝土施工工艺及注意事项
III. 设计混凝土结构与预处理
本节将讲解如何设计混凝土结构和进行必要的预处理工作，以确保混凝土工 程的安全和稳定。
IV. 混凝土材料的选择与测试
材料选择
介绍选择合适的混凝土材料以满足特定工程要求 的方法和考虑因素。

混凝土施工工艺培训(PPT)

混凝土施工工艺培训(PPT)

二、混凝土工程施工工艺、技术介绍
2.1混凝土的浇筑 4）混凝土必须分层浇筑，浇筑层的厚度应符合下表的要求。
HEC Marketing Dept.
二、混凝土工程施工工艺、技术介绍
2.1混凝土的浇筑 5）浇筑混凝土应连续进行，当必须间歇时，其间歇时间宜短，并应在前 层混凝土凝结之前，将次层混凝土浇筑 。
混凝土运输、浇筑及间歇的全部时间不得超过下表的规定。当超过时 应留置施工缝。
HEC Marketing Dept.
二、混凝土工程施工工艺、技术介绍
2.1混凝土的浇筑 施工缝：
由于技术或施工组织上的原因，不能对混凝土结构一次连续浇筑完毕， 而必须停歇较长的时间，其停歇时间已超过混凝土的初凝时间，致使混凝土 已初凝；当继续浇混凝土时，形成了接缝，即为施工缝。 施工缝设置的原则----宜留在结构受力(剪力)较小且便于施工的部位。 施工缝设置的具体位置 1）柱子的施工缝：宜留在基础与柱子交接处的水平面上，或梁的下面，或吊 车梁牛腿的下面、吊车梁的上面、无梁楼盖柱帽的下面。
HEC Marketing Dept.
二、混凝土工程施工工艺、技术介绍
2.1混凝土的浇筑 1、浇筑前的准备工作 1）模板及其支架：尺寸、位置、垂直度、起拱、拼缝等。
钢筋：品种、规格、数量、位置、连接方式、接头位置及百分率要求 并做好隐蔽工程的验收。
预埋件和预埋管线：规格、位置、数量。 2）将模板内的杂物和钢筋上的油污等应清理干净；对模板的缝隙及孔洞 应予堵严；对木模板应浇水湿润，但不得有积水。 3）安全、技术交底工作。 2、混凝土浇筑的一般要求 1）浇筑前，混凝土不应发生初凝和离析现象。 2）混凝土浇筑的自由倾落高度
混凝土工程施工工艺
HEC Marketing De位工人程员管管理理规定

混凝土结构工程施工培训课件PPT(共 83张)

混凝土结构工程施工培训课件PPT(共 83张)
● 施工中要求能保证结构和构件的形状、位置、尺寸的准确； ● 具有足够的强度、刚度和稳定性； ● 装拆方便能多次周转使用； ● 接缝严密不漏浆。
2 模板的种类及施工工艺
按材料分： 木模板、竹模板、钢模板、钢木模板、钢竹模板、胶合板模 板、塑料模板、玻璃钢模板、铝合金模板等。
按工艺分： 组合式模板、大模板、滑升模板、爬升模板、永久性模板以 及飞模、模壳、隧道模等。
按结构构件类型分： 基础模板、柱模板、梁模板、楼板模板、墙模板、楼梯模板、 壳模板和烟囱模板等；
按形式分： 整体式模板、定型模板、工具式模板、滑升模板、胎模等。
2.1 组合式模板
组合模板是一种工具式的定型模板，由具有一定模 数的若干类型的板块、角模、支撑和连接件组成，拼装 灵活，可拼出多种尺寸和几何形状，通用性强，适应各 类建筑物的梁、柱、板、墙、基础等构件的施工需要， 也可拼成大模板、隧道模和台模等。
适用范围：适用于Ф6～16mm的热轧Ⅰ、Ⅱ级 钢筋，Ф3～5mm的冷拔低碳钢丝和Ф4～12mm冷轧 带肋钢筋。
3 钢筋的安装
3.3.2 闪光对焊 将两钢筋安放成对接形式，利用焊接电流通过
两钢筋接触点产生塑性区及均匀的液体金属层，迅 速施加顶锻力完成的一种压焊方法。
特点：具有生产效益高、操作方便、节约能源、 节约钢材、接头受力性能好、焊接质量高等很多优 点，故钢筋的对接连接宜优先采用闪光对焊。
如柱墩、基础墙等。

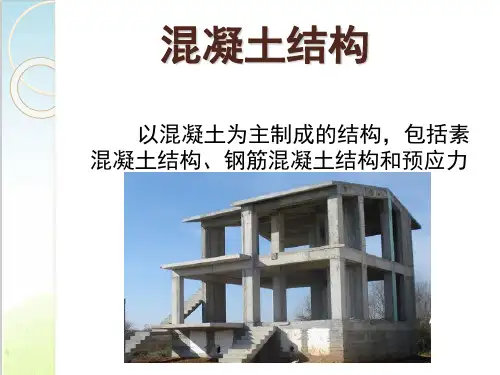

◆ 钢筋混凝土结
构 ----配置受力的普通钢筋、钢筋网或钢筋骨架的混凝土结构。
用钢筋混凝土制成的梁、板、柱、基础等构件，称为 钢筋混凝土构件。
可用钢筋混凝土构件组成房屋的承重结构。全部由钢 筋混凝土构件组成的房屋结构，称为钢筋混凝土结构。
区分：砖混结构

施工工艺 钢筋混凝土工程PPT课件

施工工艺 钢筋混凝土工程PPT课件

(a)拼板柱模板；
(b)短横板柱模板
1-内拼板； 2-外拼板；
3-柱箍； 4-梁缺口；
5-清理孔； 6-木框；
7-盖板；
8-拉紧螺栓；
9-拼条；
10-三角木条；
11-浇筑孔；
12-短横板
施工工艺 钢筋混凝土工程
13
• 安装过程及要求：
• 安装柱模板前，应先绑扎好钢筋，测出标高标在钢筋上， 同时在已灌筑的地面、基础顶面或楼面上固定好柱模底部 的木框，在预制的拼板上弹出中心线，根据柱边线及木框 立模板并用临时斜撑固定，然后由顶部用锤球校正。检查 无误，用斜撑钉牢固定。同在一条直线上的柱，应先校两 头的柱模，再在柱模上口中心线拉一铁丝来校正中间的柱 模。柱模之间，还要用水平撑及剪刀撑相互牵搭住。
• 可以适应横竖拼装成以50mm进级的任何尺寸的模板。
施工工艺 钢筋• 包括平面模板、阴角模板、阳角模板和连接角模。
• 平面模板用于基础、墙体、梁、板、柱等各种结构的平面 部位，
• 它由面板和肋组成，肋上设有U形卡孔和插销孔，利用U形 卡和L形插销等拼装成大块板，见图7-32 。
维修和涂刷好隔离剂量以备待用。 • • ⑥承重模板，底模板及支架拆除时的混凝土强度应符合设
计要求；当设计无具体要求时，混凝土强度应符合表7-14 的规定。
25
钢模板连接件
(a)U形卡连接； (b)L形插销连接；
(d)紧固螺栓连接；(d)对拉螺栓连接
1-圆钢管钢楞；
2-“3”形扣件；
4-内卷边槽钢钢楞； 5-蝶形扣件；
7-对拉螺栓；
8-塑料套管；
(c)钩头螺栓连接；
3-钩头螺栓； 6-紧固螺栓； 9-螺母
施工工艺 钢筋混凝土工程

混凝土浇筑施工工艺培训课件

混凝土浇筑施工工艺培训课件

七、安全保证措施
3、用电安全保证措施 1）施工现场临时用电，严格按《施工现场临时用电安全技术规范》有关规 定办理。
2）注意安全用电，工地内电线应理顺，不能乱拉乱挂，施工中钻机架不进 入高压电危险区。加强安全用电，统一使用标准安全电箱，教育职工自觉遵守安 全用电制度和持证上岗制，防止用电事故发生，除电工以外，其他操作人员不得 擅自接电。所有电线路采用“三相五线制”，机电设备必须按“一机一闸一漏电保护” 设保护装置。场内禁止使用裸体导线，架设的电力线路符合有关规定要求。
七、安全保证措施
2、现场安全保证措施 1）所有进入施工现场的人员必须穿工作服、戴安全帽。 2）施工现场有较浓的安全宣传气氛，布置安全标语，安全警告 标示牌和指示牌，特殊工种必须持证上岗，并有安全员巡视检查。 3）作业用的料具应放置稳妥，小型工具应随时放入工具袋，上 下传递工具时，严禁抛掷。进行两层或多层上下交叉作业时，上下层 之间应设置密孔阻燃型防护网罩加以保护。 4）加强施工现场管理，做到安全生产，文明施工，施工现场物 资、材料、机械设备要分类堆（停）放，做到整齐美观。
3）变压器四周设置围护栏，设门加锁，专人管理，悬挂“高压电危险、切勿 靠近”的警示牌；变压器接地保护装置的接地电阻不大于4欧姆。 4）检修电器设备时必须停电作业，电源箱或开关握柄上挂“有人操作、严 禁合闸”的警示牌或派人看管。
1、现浇结构位置、尺寸允许偏差及检验方法
五、混凝土验收标准
2、现浇设备基础位置和尺寸允许偏差及检验方法
六、质量保证措施
1、配合比设计质量控制 为保证砼配合比质量，项目部与商品砼供应商共同对配比进行设 计，并对砼整个拌制过程进行监督管理。配比由试验最终确定，严格 控制水灰比和水泥用量，选择级配良好的石子，减少空隙率和砂率， 使砼的收缩降至最低。 砼拌合：配合料混合均匀，颜色一致，称量准确；经常测定骨料 含水率，雨天施工时增加测定次数，及时调整配合比；搅拌时间根据 外加剂的技术要求确定；运载砼搅拌建立岗位责任制，向商品砼站派 驻内部监理员。

混凝土施工质量培训(共134张PPT)

混凝土施工质量培训(共134张PPT)
A、对梁、板类及墙类构件，不宜大于25%；当工程中确有必要增大
钢筋直径在6~12mm时为±7%， 钢筋直径在14~20mm时为±5%， 钢筋直径在22~50mm时为±4%，
16
（二）钢筋配筋构造要求
1、混凝土保护层
纵向受力钢筋的混凝土保护层最小厚度（钢筋外边缘至混凝土表面的距离 ）不应小于钢筋的公称直径，且应符合下表的规定（单位：mm）。
环境类别
一 a
二 b
14
4、钢筋的现场检验 ①取样原则：
每批由同一牌号、同一炉罐号、同一规格的钢筋组成，重量不大于60t。
允许由同一牌号、同一冶炼方法、同一浇注方法的不同炉罐号组成混合批，但各炉罐
号含碳量之差不得大于0.02％，含锰量之差不大于0.15%。 ②取样数量
Ａ、化学分析一根（熔炼分析） B、力学性能二根（同一批钢筋中任意截取二根） C、弯曲性能二根（同一批钢筋中任意截取二根） D、反向弯曲一根
12
2、钢筋的化学成分求
钢筋的化学成分应符合下表的规定
强度等级
代号
C
化学成份 Si Mn V Nb Ti
0.14
0.12
0.30
HPB 235
~0.22 ~0.30 ~0.65
——
——
——
0.17
0.40
1.20
HRB 335 ~0.25 ~0.80 ~1.60
——
——
——
0.17 ~0.25
0.20 ~0.80
25mm ＜d ≤ 32 mm时，试样长度约为500mm 32mm ＜d ≤ 50 mm时，试样长度约为600mm 实际试样长度依各试验室情况略有差异。 ⑤钢筋的交货检验： 钢筋按定尺交货时的长度允许偏差不得大于50mm。 直条钢筋的总弯曲度不大于总长度的0.4%。

混凝土工培训PPT教学课件可编辑全文

混凝土工培训PPT教学课件可编辑全文
混凝土常用材料
1
本章重点：
1、混凝土常用材料及其作用； 2、常用水泥的种类、组成及主要特性； 3、粗、细骨料的种类及特性； 4、拌合用水的要求； 5、外加剂和掺合料的种类及特性。
2
一、普通混凝土的组成
水泥
7~15%
水泥浆
为了改善或提高混 凝土的性能
混凝土外加剂
水
14~21%
石子
25~40%
100%体积
机矿物质材料（粒化高炉矿渣、粉煤灰、硅 灰等），一般掺加量为水泥质量的百分之五 以上。
6
二、各组成材料的作用
（1）水泥浆
❖ 润滑作用——与水形成水泥浆，赋予新拌混凝土以流动性。 ❖ 胶结作用——包裹在所有骨料表面，通过水泥浆的凝结硬
化，将砂、石骨料胶结成整体，形成固体。
（2）骨料
❖ 廉价的填充材料，节省水泥用量
18
（4）体积安定性
❖ 水泥体积安定性简称水泥安定性，是指水泥浆硬化 后体积变化是否均匀的性质。
❖ 当水泥浆体在硬化过程中或硬化后发生不均匀的体 积膨胀，会导致水泥石开裂、翘曲等现象，称为体 积安定性不良。
❖ 水泥安定性通常用雷式夹法测定。 ❖ 引起水泥体积安定性不良的原因主要有熟料中含有
过量的游离氧化钙、游离氧化镁或掺入的石膏过多 。 ❖ 体积安定性不合格的水泥不能用于工程中。
✓ 砂用5升的体积的质量确定； ✓ 石用10升体积的质量确定。
➢ 骨料堆积密度取决于颗粒粒径与级配
33
天然岩石的密度
岩石种类
平均密度
玄武岩(Basalt)
2.80
花岗岩(Granite)
2.69
砂岩(Gritstone)
2.69
角页岩(Hornfels)

混凝土工程课件PPT课件可编辑全文

混凝土工程课件PPT课件可编辑全文
第八条，乙方责任 8. 1应及时向甲方提供商品砼出厂合格证等有关资料证明(详见第三条3．5款)。 8. 2随配人员进入现场后，须服从甲方责任人统一指挥调配，并积极配合现场施工。 8. 3必须严格按照甲方提出的材料提供砼。 8. 4必须按照甲方的质量技术要求提供砼。
第九条，变更与调整 甲方在施工期内，由于施工的特殊要求，需要变更、调整原合
电话：
电话：
银行账号：
银行账号：
邮政编码：
邮政编码：
商品砼小票的管理
混凝土小票是分析混凝土浇筑时间是否满足初凝要求的技术资料 和凭证，必须记录商品混凝土的出站时刻、到场时刻、开始浇筑时 刻、浇筑完毕时刻，以便分析混凝土罐车路上运输时间、罐车在现 场等待时间、浇筑时间、每灌混凝土总耗用时间、发车间歇时间、 前车混凝土最长裸露时间等(四个时刻、六个时间)。
第四条，计量办法与价款支付方式及期限
4．1计量办法，按下列第( 壹 )项执行：
（1）按工程图纸计算量确认数量； （2）按现场实际确认的收料数量。
4．2价款支付方式及期限 从供货开始之日三个月后开始付款，每月付当
月货款的70%，并付前三个月货款的20%，余款结构完工后根据甲方资
金情况，争取一年内付清
到现场出灌温度不低于15℃，砼的入模温度不低10℃。
。
第十三条，本合同自签订之日起生效
第十四条，合同份数 本合同正本两份，甲、乙双方各执一份，副本
份。
合同签订时间： 2002 年 8 月 10 日
合同签订地点：
。
甲方：（盖章）
乙方：（盖章）
地址：
地址：
法定代表人：
法定代表人：
委托代理人：
委托代理人：
混凝土中掺用外加剂的质量及应用技术应符合现行国家标准《混凝土外加 剂》GB8076、《混凝土外加剂应用技术规范》GB50119等和有关环境保 护的规定，其掺量通过试验确定。 预应力混凝土结构中，严禁使用含氯化物的外加剂。钢筋混凝土结构中， 当使用含氯化物的外加剂时，混凝土中氯化物的总含量应符合现行国家标 准《混凝土质量控制标准》GB50164的规定。混凝土中氯化物、碱的总含 量应符合现行国家标准《混凝土结构设计规范》GB50010和设计的要求。

混凝土工程PPT课件

混凝土工程PPT课件
① 预拌水泥砂浆法 先制成水泥砂浆，然后用砂浆与石子搅拌成
均匀的混凝土； ② 预拌水泥净浆法
先制成水泥净浆，然后用水泥净浆与砂和石子 搅拌成均匀的混凝土； ③ 水泥裹砂法
先 将 全 部 砂 、 石 和 70 水 倒 入 搅 拌 机 搅 拌 1020S（将砂石润湿），再倒入水泥搅拌约20 S （造壳），最后加余水糊化搅拌80 S 。
大体积混凝土浇筑后，水泥水化热聚积在内部不易 散发，混凝土内部温度显著升高，而表面散热较快， 形成内外温差大，在体内产生压应力，而表面产生拉 应力。如温差过大，混凝土表面会产生裂纹。而当混 凝土内部逐渐散热冷却而收缩时，由于受到基底或已 浇筑混凝土的约束，接触处将产生很大的拉应力，当 拉应力超过混凝土极限抗拉强度时，便产生裂缝，严 重者会贯穿整个混凝土块体，带来严重危害。
一次投料法水泥裹在中间，可防止水泥飞扬； 并且水泥和砂子先进入搅拌筒形成水泥砂浆， 缩短包裹石子的时间。
加料顺序简写成：10水→粗细骨料，水泥 和80的水→补10的水。
（2）二次投料法 分为：“预拌水泥砂浆法”， “预拌水泥净浆法”， “水泥裹砂法”。
二次投料法的优点： * 水泥用量不变时，强度可提高15 * 强度不变时，水泥用量可节约1520
气温≤25OC 120 分钟 90 分钟
气温＞25OC 90 分钟 60 分钟
（4）保证连续浇筑的供应。
2)混凝土的水平运输机械 水平运输，手推车、翻斗车等
（1）手推车和机动翻斗车——常用的水平 运输机械，目前正处在逐步淘汰之中。
手推车——约0.1m3 左右 机动翻斗车——约0.45m3左右 （2）混凝土搅拌车运输 每车约6m3 适用于商品混凝土，该车实际上起到两个作 用：搅拌、运输。
2）混凝土的施工配料计算

混凝土工程施工技术ppt课件

混凝土工程施工技术ppt课件

应用领域与前景
应用领域
混凝土工程广泛应用于建筑、交通、水利、能源等各个领域， 如房屋结构、桥梁墩台、大坝、核电站安全壳等。
前景
随着科技的不断进步和新型材料的不断涌现，混凝土工程将朝 着高性能、绿色环保、智能化等方向发展，具有广阔的应用前 景。
02
原材料选择与质量控制
水泥种类及选用原则
普通硅酸盐水泥
等级划分
根据质量评定结果，将混凝土工程划分为优良、合格和不合格三个等级。对于 不合格工程，必须进行返工或加固处理，直至达到合格标准。
06
常见问题分析与解决方案
裂缝产生原因及预防措施
收缩裂缝
由于混凝土收缩引起的裂缝。
温度裂缝
由于温度变化引起的裂缝。
裂缝产生原因及预防措施
• 沉降裂缝：由于地基不均匀沉降引起的裂缝。
案例三
某海港工程耐海水腐蚀混凝土配合比设计。根据海港工程对混凝土的耐海水腐蚀要求，通过 选用耐蚀原材料、掺加防腐剂和采用特殊的施工工艺等措施，成功制备出耐海水腐蚀混凝土， 延长了工程使用寿命。
04
施工工艺流程及操作要点
施工前准备工作
熟悉施工图纸 了解结构形式、尺寸、标高、混凝土 强度等级及特殊要求。
蜂窝、麻面产生原因及处理方法
均匀涂刷脱模剂，避免漏刷。 加强混凝土振捣，确保密实。
强度不足问题诊断与改进措施
问题诊断 混凝土原材料质量差。
配合比设计不合理。Biblioteka 强度不足问题诊断与改进措施
施工工艺不当。 改进措施 加强原材料质量控制，确保符合规范要求。
强度不足问题诊断与改进措施
01
优化配合比设计，提高混凝土强度。
裂缝产生原因及预防措施
01
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

允许偏差(mm) 2 5
轴线位置 结构物设计位置
底模上表面标高
截面内部尺寸
基础 柱、墙、梁
层高垂直
全高≤5m 全高＞5m
.
5 +5~0 ±10 +4~-5
6 8
17
1.1.5 安装允许误差
预制构件模板的安装允许偏差
+10~0
15
结构物水平断面内部尺寸
±20
承重模板标高
+5~0
中心线位置 预留孔、洞尺寸及位置
截面内部尺寸
5 +10~0
备注：外露表面、隐蔽表面系指模板相应混凝土表1面6 最终所处的位置。 .
1.1.5 安装允许误差
一般现浇结构模板的安装允许偏差
模板平整度
项目 相邻两板面高差 局部不平(用2m直尺检查)
李明鉴 吴 琪 郭大侠 张文彬 李国清 杨开平 安莉玲
1
.
编制说明
为稳定提高三峡三期工程施工质量，推进施工工艺标准 化进程，三峡总公司质量总监办公室组织三峡工程建设部厂 坝项目部、航建项目部和参与三期工程建设的各主要施工、 监理单位共同编制了本幻灯片。
本幻灯片不是包罗万象的教科书，而是针对一线施工人 员的培训材料，重在规范关键施工工艺操作，以确保三峡三 期工程一流施工质量为目的。
用，为早日把我国建设成为世界水电强国贡献一份应尽的力
量。
2
.
致谢
参加三峡工程建设的各施工、监理单位和总公司 相关部门对本幻灯片的编制工作给予了大力支持和协 助，在此深表感谢。
3
.
第一篇 混凝土工程
1 模板施工 2 钢筋施工 3 预埋件施工 4 仓面处理 5 混凝土拌和 6 混凝土运输 7 混凝土浇筑 8 混凝土养护与保温 9 通水冷却及混凝土温度测量
双面胶带
.
原子灰
14
1.1.4 接缝填堵
错误做法：模板固定后再用双1面5 胶带塞缝
.
1.1.5 安装允许误差
一般大体积混凝土模板的安装允许偏差
项目
允许偏差(mm) 外露表面 隐蔽表面
模板平整度
相邻两板面错台 局部不平(用2m直尺检查)
2
5
5
10
板面缝隙
2
2
结构物边线与设计边线
外模板 内模板
-10~0
三峡工程施工工艺标准化培训
（第一篇 混凝土工程）
中国三峡总公司质量总监办 2005-10.来自0批准：曹广晶
审定：张曙光 彭 冈
审核：薛砺生 丁琦华 刘先荣 许春云 刘锡铭 沈善良 温文森
校核：王毅华 何 炜 马善才 乐 丰 王德金 陈文夫 毛三军 金海军
主要编写人员： 路卫兵 闫俊义 邹剑平 黄良鑫
模板支撑应稳固，焊接要牢固，在混凝土浇筑过程 中不能发生移位和变形。
严禁在模板上使用电焊开孔，需要时应采用钻孔， 以孔径比拉杆头直径大1mm为宜。
调整模板位置时不得直接使用用铁件敲砸面板。
13
.
1.1.4 接缝填堵
模板之间的接缝必须平整、严密，模板下口、模板与 模板间及模板与拦污栅槽埋件间接缝处必须贴双面胶 带或进行刮灰处理，防止漏浆。
4
.
混凝土施工主要工艺流程
模板施工 钢筋施工 预埋件施工 仓面处理
.
骨料生产 混凝土拌和 混凝土运输 混凝土浇筑 混凝土养护与保温
5
1 模板施工
1.1 模板施工一般要求 1.2 组合钢模板 1.3 有支腿多卡模板 1.4 键槽模板 1.5 牛腿反坡段承重模板 1.6 拦污栅墩模板 1.7 廊道定型模板 1.8 混凝土预制模板
6
.
1.1 模板施工一般要求
1.1.1 基本要求 1.1.2 准备工作 1.1.3 支撑固定 1.1.4 接缝填堵 1.1.5 安装允许偏差 1.1.6 涂刷脱模剂 1.1.7 模板维护 1.1.8 模板拆除
7
.
1.1.1 基本要求
尽量采用大型整体钢模板和定型钢模板； 模板面板和支撑系统的强度、刚度和稳定性必须经过
9
.
1.1.2 准备工作
现浇梁、板跨度≥4m时，模板应按设计要求起拱； 当设计无具体要求时，起拱高度宜为跨长的 1/1000～3/1000。
对收仓面有特殊要求的部位应架设定位条或抹面样 架。
抹面样架必须单独支撑，不得支撑在受力钢筋上， 并应具有足够的刚度。
抹面样架间距应控制在2m左右。 抹面样架的支撑上应设花篮螺丝等可拆卸的调节装
置，且调节装置应低于混凝土表面5cm以上。
10
.
1.1.3 支撑固定
模板底部支撑必须牢固，以保证模板在混凝土浇筑 过程中不产生向下的位移。
常规模板用于永久外露面(含过流面)不得有钢筋头外 露，必须采用定位锥或接安螺栓。
使用接安螺栓时应事先标出丝扣旋入的深度，并且 接安螺栓应贴紧模板。
建筑物分层施工时，应逐层矫正下层偏差：即当下 层已存在偏差的情况下，上层模板支模时要与下层 相衔接，在上层模板顶部将偏差的一部分或者全部 矫正过来，而不是在上层模板的下口矫正模板偏差， 以免出现错台。
安装前必须由测量人员按设计图纸测量放样，重要 结构应多设控制点，以利检查校核。
模板进场前必须检验，不合格模板不得进场，施工 中损坏、变形的模板须及时拆下送厂修复。
立模前须将模板与混凝土面搭接处的杂物清理干净， 凸起的部分打磨平整，使模板下口与混凝土面贴合 严密。
模板安装前必须用铲刀、冲毛枪将混凝土面上的灰 浆等杂物清理干净。
计算校核，能够可靠地承受新浇混凝土的重量、侧压 力及施工荷载； 模板定位要准确，以保证混凝土结构物的形状、尺寸 与相互位置符合要求； 模板面板表面要光洁平整，接缝严密不漏浆，以保证 混凝土外观质量。
8
.
1.1.2 准备工作
模板施工前技术人员应向操作人员进行技术交底， 内容包括模板种类、立模方式方法及注意事项等。
11
.
1.1.3 支撑固定
止水定型钢模板必须采用定型围囹加固，并且在安 装过程中应保证止水片不被损坏。
止水定型围囹
12
.
1.1.3 支撑固定
模板拉条必须焊接在预埋锚筋上，不得焊接到设计 受力钢筋上。
一根预埋锚筋上一般只能连接一根拉条，只有在拐 角部位可以连接两根拉条。
模板调整完毕后应及时固定，以防止模板发生位移 和偏斜。
在各主要施工、监理单位试用的基础上，本幻灯片历经
数次修改与补充。然而，水电工程施工技术复杂、涉及面广，
且在实践中不断发展变化，限于编者的能力、水平和知识局
限，诸多细节未能一一详述，部分新工艺也未能及时总结整
理。希望本幻灯片的推出对于我国水电工程的标准化施工、
精细化管理以及施工质量的稳定提高能够起到积极的推动作
