光纤技术之习题课

光纤光学课后习题答案【篇一：光纤通信课后答案人民邮电出版社】ass=txt>第一章基本理论1、阶跃型折射率光纤的单模传输原理是什么？答：当归一化频率v小于二阶模lp11归一化截止频率，即0＜v＜2.40483时，此时管线中只有一种传输模式，即单模传输。

2、管线的损耗和色散对光纤通信系统有哪些影响？答：在光纤通信系统中，光纤损耗是限制无中继通信距离的重要因素之一，在很大程度上决定着传输系统的中继距离；光纤的色散引起传输信号的畸变，使通信质量下降，从而限制了通信容量和通信距离。

3、光纤中有哪几种色散？解释其含义。

答：（1）模式色散：在多模光纤中存在许多传输模式，不同模式沿光纤轴向的传输速度也不同，到达接收端所用的时间不同，而产生了模式色散。

（2）材料色散：由于光纤材料的折射率是波长的非线性函数，从而使光的传输速度随波长的变化而变化，由此引起的色散称为材料色散。

（3）波导色散：统一模式的相位常数随波长而变化，即群速度随波长而变化，由此引起的色散称为波导色散。

5、光纤非线性效应对光纤通信系统有什么影响？答：光纤中的非线性效应对于光纤通信系统有正反两方面的作用，一方面可引起传输信号的附加损耗，波分复用系统中信道之间的串话以及信号载波的移动等，另一方面又可以被利用来开发如放大器、调制器等新型器件。

6、单模光纤有哪几类？答：单模光纤分为四类：非色散位移单模光纤、色散位移单模光纤、截止波长位移单模光纤、非零色散位移单模光纤。

12、光缆由哪几部分组成？答：加强件、缆芯、外护层。

*、光纤优点：巨大带宽（200thz）、传输损耗小、体积小重量轻、抗电磁干扰、节约金属。

*、光纤损耗：光纤对光波产生的衰减作用。

引起光纤损耗的因素：本征损耗、制造损耗、附加损耗。

*、光纤色散：由于光纤所传输的信号是由不同频率成分和不同模式成分所携带的，不同频率成分和不同模式成分的传输速度不同，导致信号的畸变。

引起光纤色散的因素：光信号不是单色光、光纤对于光信号的色散作用。

1.光纤通信的优缺点各是什么答：优点有：带宽资源丰富，通信容量大；损耗低，中继距离长；无串音干扰，保密性好；适应能力强；体积小、重量轻、便于施工维护；原材料来源丰富，潜在价格低廉等。

缺点有：接口昂贵，强度差，不能传送电力，需要专门的工具、设备以及培训，未经受长时间的检验等。

2.光纤通信系统由哪几部分组成各部分的功能是什么答：光纤通信系统由三部分组成：光发射机、光接收机和光纤链路。

光发射机由模拟或数字电接口、电压一电流驱动电路和光源组件组成。

光源组件包括光源、光源一光纤耦合器和一段光纤（尾纤或光纤跳线）组成。

模拟或数字电接的作用是实现口阻抗匹配和信号电平匹配（限制输入信号的振幅）作用。

光源是LED或LD,这两种二极管的光功率与驱动电流成正比。

电压一电流驱动电路是输入电路与光源间的电接口，用来将输入信号的电压转换成电流以驱动光源。

光源一光纤耦合器的作用是把光源发出的光耦合到光纤或光缆中。

光接收机由光检测器组件、放大电路和模拟或数字电接口组成。

光检测器组件包括一段光纤（尾纤或光纤跳线）、光纤一光检波器耦合器、光检测器和电流一电压转换器。

光检测器将光信号转化为电流信号。

常用的器件有PIN和APD然后再通过电流一电压转换器，变成电压信号输出。

模拟或数字电接口对输出电路其阻抗匹配和信号电平匹配作用。

光纤链路由光纤光缆、光纤连接器、光缆终端盒、光缆线路盒和中继器等组成。

光纤光缆由石英或塑料光纤、金属包层和外套管组成。

光缆线路盒：光缆生产厂家生产的光缆一般为2km一盘，因而，如果光发送与光接收之间的距离超多2km时，每隔2km将需要用光缆线路盒把光缆连接起来。

光缆终端盒：主要用于将光缆从户外（或户内）引入到户内（或户外），将光缆中的光纤从光缆中分出来，一般放置在光设备机房内。

光纤连接器：主要用于将光发送机（或光接收机）与光缆终端盒分出来的光纤连接起来，即连接光纤跳线与光缆中的光纤。

3 .假设数字通信系统能够在高达1%的载波频率的比特率下工作，试问在5GHz的微波载波和1.55卩m的光载波上能传输多少路64kb/s的音频信道解：根据题意，求得在5GHz的微波载波下，数字通信系统的比特率为50Mb/s，则能传输781路64kb/s的音频信道。

第二章 光纤和光缆1．光纤是由哪几部分组成的？各部分有何作用？答：光纤是由折射率较高的纤芯、折射率较低的包层和外面的涂覆层组成的。

纤芯和包层是为满足导光的要求；涂覆层的作用是保护光纤不受水汽的侵蚀和机械擦伤，同时增加光纤的柔韧性。

2．光纤是如何分类的？阶跃型光纤和渐变型光纤的折射率分布是如何表示的？答：（1）按照截面上折射率分布的不同可以将光纤分为阶跃型光纤和渐变型光纤；按光纤中传输的模式数量，可以将光纤分为多模光纤和单模光纤；按光纤的工作波长可以将光纤分为短波长光纤、长波长光纤和超长波长光纤；按照ITU-T 关于光纤类型的建议，可以将光纤分为G .651光纤（渐变型多模光纤）、G.652光纤（常规单模光纤）、G.653光纤（色散位移光纤）、G.654光纤（截止波长光纤）和G.655（非零色散位移光纤）光纤；按套塑（二次涂覆层）可以将光纤分为松套光纤和紧套光纤。

（2）阶跃型光纤的折射率分布 () 21⎩⎨⎧≥<=ar n ar n r n 渐变型光纤的折射率分布 () 2121⎪⎩⎪⎨⎧≥<⎥⎥⎦⎤⎢⎢⎣⎡⎪⎭⎫ ⎝⎛∆-=ar n a r a r n r n cm α 3．阶跃型光纤和渐变型光纤的数值孔径NA 是如何定义的？两者有何区别？它是用来衡量光纤什么的物理量？答：阶跃型光纤的数值孔径 2sin 10∆==n NA φ渐变型光纤的数值孔径 ()() 20-0s i n220∆===n n n NA c φ两者区别：阶跃型光纤的数值孔径是与纤芯和包层的折射率有关；而渐变型光纤的数值孔径只与纤芯内最大的折射率和包层的折射率有关。

数值孔径是衡量光纤的集光能力，即凡是入射到圆锥角φ0以内的所有光线都可以满足全反射条件，在芯包界面上发生全反射，从而将光线束缚在纤芯中沿轴向传播。

4．简述光纤的导光原理。

答：光纤之所以能够导光就是利用纤芯折射率略高于包层折射率的特点，使落于数值孔径角)内的光线都能收集在光纤中，并在芯包边界以内形成全反射，从而将光线限制在光纤中传播。

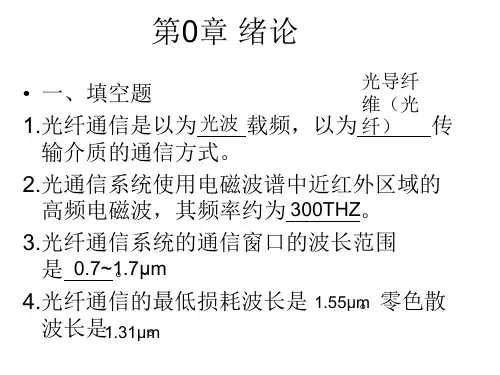

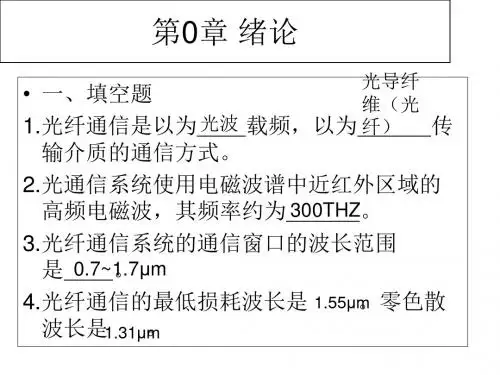

全书习题参考答案第1章概述1.1 填空题（1）光导纤维（2）掺铒光纤放大器(EDFA) 波分复用(WDM) 非零色散光纤(NIDSF) 光电集成(OEIC)（3）0.85µm 1.31µm 1.55µm 近红外（4）光发送机 光接收机 光纤链路（5）光纤 C=BW×log2(1+SNR) 信道带宽（6）大 大（7）带宽利用系数（8）可重构性可扩展性透明性兼容性完整性生存性1.2 解：利用光导纤维传输光波信号的通信方式称为光纤通信。

即以光波为载频，以光纤为传输介质的通信方式称为光纤通信。

1.3 解：（1）传输频带宽，通信容量大（2）传输距离长（3）抗电磁干扰能力强，无串音（4）抗腐蚀、耐酸碱（5）重量轻，安全，易敷设（6）保密性强(7) 原料资源丰富1.4 解：在光纤通信系统中，最基本的三个组成部分是光发送机、光接收机和光纤链路。

光发送机由电接口、驱动电路和光源组件组成。

其作用是将电信号转换为光信号，并将生成的光信号注入光纤。

光接收机是由光检测器组件、放大电路和电接口组成。

其作用是将光纤送来的光信号还原成原始的电信号。

光纤链路由光纤光缆、光纤光缆线路(接续)盒、光缆终端盒、光纤连接器和中继器等构成。

光纤光缆用于传输光波信息。

中继器主要用于补偿信号由于长距离传送所损失的能量。

光缆线路盒：将光缆连接起来。

光缆终端盒：将光缆从户外引入到室内，将光缆中的光纤从光缆中分出来。

光纤连接器：连接光纤跳线与光缆中的光纤。

1.5解：“掺铒光纤放大器(EDFA)+波分复用(WDM)+非零色散光纤(NIDSF)+光电集成(OEIC)”正成为国际上光纤通信的主要发展方向。

1.6 解：第一阶段（1966~1976年），实现了短波长（0.85µm）、低速（45或34 Mb/s）多模光纤通信系统，无中继传输距离约10km。

第二阶段（1976~1986年），光纤以多模发展到单模，工作波长以短波（0.85um）发展到长波长，实现了波长为1.31µm、传输速率为140~165Mb/s的单模光纤通信系统，无中继传输距离为50~100km。

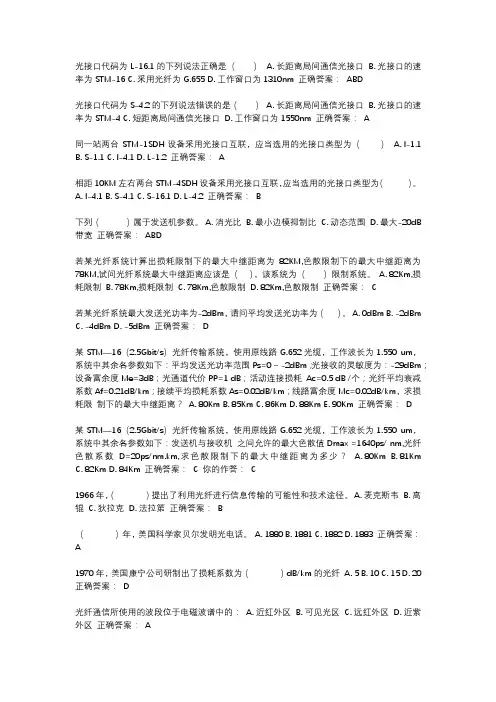

光接口代码为L-16.1的下列说法正确是（）A. 长距离局间通信光接口B. 光接口的速率为STM-16 C. 采用光纤为G.655 D. 工作窗口为1310nm 正确答案：ABD光接口代码为S-4.2的下列说法错误的是（）A. 长距离局间通信光接口B. 光接口的速率为STM-4 C. 短距离局间通信光接口D. 工作窗口为1550nm 正确答案：A同一站两台STM-1SDH设备采用光接口互联，应当选用的光接口类型为（）A. I-1.1 B. S-1.1 C. I-4.1 D. L-1.2 正确答案：A相距10KM左右两台STM-4SDH设备采用光接口互联，应当选用的光接口类型为（）。

A. I-4.1B. S-4.1C. S-16.1D. L-4.2 正确答案：B下列（）属于发送机参数。

A. 消光比B. 最小边模抑制比C. 动态范围D. 最大-20dB 带宽正确答案：ABD若某光纤系统计算出损耗限制下的最大中继距离为82KM,色散限制下的最大中继距离为78KM,试问光纤系统最大中继距离应该是（），该系统为（）限制系统。

A. 82Km,损耗限制B. 78Km,损耗限制C. 78Km,色散限制D. 82Km,色散限制正确答案：C若某光纤系统最大发送光功率为-2dBm，请问平均发送光功率为（）。

A. 0dBm B. -2dBm C. -4dBm D. -5dBm 正确答案：D某STM—16（2.5Gbit/s）光纤传输系统，使用原线路G.652光缆，工作波长为1.550 um，系统中其余各参数如下：平均发送光功率范围Ps=0 ~ -2dBm；光接收的灵敏度为：-29dBm；设备富余度Me=3dB；光通道代价PP=1 dB；活动连接损耗Ac=0.5 dB /个；光纤平均衰减系数Af=0.21dB/km；接续平均损耗系数As=0.02dB/km；线路富余度Mc=0.02dB/km，求损耗限制下的最大中继距离？A. 80Km B. 85Km C. 86Km D. 88Km E. 90Km 正确答案：D某STM—16（2.5Gbit/s）光纤传输系统，使用原线路G.652光缆，工作波长为1.550 um，系统中其余各参数如下：发送机与接收机之间允许的最大色散值Dmax =1640ps/ nm,光纤色散系数D=20ps/nm.km,求色散限制下的最大中继距离为多少？ A. 80Km B. 81Km C. 82Km D. 84Km 正确答案：C 你的作答：C1966年，（）提出了利用光纤进行信息传输的可能性和技术途径。

第1章概述1－1、什么是光纤通信？参考答案：光纤通信(Fiber-optic communication)是以光作为信息载体，以光纤作为传输媒介的通信方式，其先将电信号转换成光信号，再透过光纤将光信号进行传递，属于有线通信的一种。

光经过调变后便能携带资讯。

光纤通信利用了全反射原理，即当光的注入角满足一定的条件时，光便能在光纤内形成全反射，从而达到长距离传输的目的。

1－2、光纤通信技术有哪些特点？参考答案：(1)无串音干扰，保密性好。

(2)频带极宽，通信容量大。

(3)抗电磁干扰能力强。

(4)损耗低，中继距离长。

(5)光纤径细、重量轻、柔软、易于铺设。

除以上特点之外，还有光纤的原材料资源丰富，成本低;温度稳定性好、寿命长等特点。

1－3、光纤通信系统由哪几部分组成？简述各部分作用。

参考答案：光纤通信系统最基本由光发送机、光接收机、光纤线路、中继器以及无源器件组成。

其中光发送机负责将信号转变成适合于在光纤上传输的光信号，光纤线路负责传输信号，而光接收机负责接收光信号，并从中提取信息，然后转变成电信号，最后得到对应的话音、图象、数据等信息。

(1)光发送机：由光源、驱动器和调制器组成，实现电/光转换的光端机。

其功能是将来自于电端机的电信号对光源发出的光波进行调制，成为已调光波，然后再将已调的光信号耦合到光纤或光缆去传输。

(2)光接收机：由光检测器和光放大器组成，实现光/电转换的光端机。

其功能是将光纤或光缆传输来的光信号，经光检测器转变为电信号，然后，再将这微弱的电信号经放大电路放大到足够的电平，送到接收端的电端机去。

(3)光纤线路：其功能是将发信端发出的已调光信号，经过光纤或光缆的远距离传输后，耦合到收信端的光检测器上去，完成传送信息任务。

(4)中继器：由光检测器、光源和判决再生电路组成。

它的作用有两个：一个是补偿光信号在光纤中传输时受到的衰减;另一个是对波形失真的脉冲进行整形。

(5)无源器件：包括光纤连接器、耦合器等，完成光纤间的连接、光纤与光端机的连接及耦合。

第十三章 光习 题 课★教学目标：1．知识目标通过例题的讲解，使学生对本章的基本概念和基本规律有进一步地理解，并能熟练应用本章知识分析解决物理问题。

2．能力目标在熟练掌握基本概念、基本规律的基础上，能够分析和解决一些实际问题。

3．物理方法教育目标通过复习，培养学生归纳知识和进一步运用知识的能力，学习一定的研究问题的科学方法。

★复习重点：对物理概念的深刻含义、对物理概念的综合性运用★教学方法：复习提问，讲练结合，学案导学★教具投影片，学案★教学过程一、本章知识脉络 二、本章要点追踪及典题例析（一）光的折射：光从一种介质进入另一种介质并改变了传播方向的现象。

1．光的折射定律：折射光线在入射光线和法线决定的平面内，且分居在法线的两侧，入射角的正弦与折射角的正弦成正比。

2．在折射现象中光路可逆。

3．介质的折射率：n =21sin sin θθ=vc （对应光从真空进入介质） 光 光的折射，折射率v c n ==21sin sin θθ 光的干涉：双缝干涉→测定单色光的波长（λd l x =∆） 薄膜干涉→用等倾法检查平整度光的色散：不同颜色的光，波长不同，在同种介质中，波速不同。

光的衍射→泊松亮斑光的偏振→光是横波 全反射：光密介质射入光疏介质，入射角达到临界角，n C 1sin =（1）任何介质的折射率均大于1。

（2）n 由介质本身的特性及光的频率决定。

同种介质对不同频率的光，由于v 不同，n 就不同，对白光，v 红最大， n 红最小，所以出现色散现象，当光从一种介质进入另一种介质时f 不变，v 变。

（3）实验：测定玻璃的折射率【例1】安全门上的观察孔，直径d=4 cm ，门的厚度L=3.464 cm ，为了扩大向外观察的范围，在孔中嵌入折射率为3的圆柱形玻璃，圆柱体轴线与门面垂直，如图所示。

从圆柱底面中心看出去，可以看到的门外入射光线与轴线间的夹角称做视场角。

求：嵌入玻璃后的视场角。

解析：由题中给出的视场角的定义，作出如图所示的光路，则图中θ角即为视场角。

第一章 光纤光学基础1．详述单模光纤和多模光纤的区别（从物理结构，传播模式等方面）A ：单模光纤只能传输一种模式，多模光纤能同时传输多种模式。

单模光纤的折射率沿截面径向分布一般为阶跃型，多模光纤可呈多种形状。

纤芯尺寸及纤芯和包层的折射率差：单模纤芯直径在10um 左右，多模一般在50um 以上；单模光纤的相对折射率差在0.01以下，多模一般在0.01—0.02之间。

2．解释数值孔径的物理意义，并给出推导过程。

A:：NA 的大小表征了光纤接收光功率能力的大小，即只有落入以m 为半锥角的锥形区域之内的光线，才能够为光纤所接收。

3．比较阶跃型光纤和渐变型光纤数值孔径的定义，可以得出什么结论？A ：阶跃型光纤的NA 与光纤的几何尺寸无关，渐变型光纤的NA 是入射点径向坐标r 的函数，在纤壁处为0，在光纤轴上为最大。

4．相对折射率差的定义和物理意义。

A ：2221212112n n n n n n --D =?D 的大小决定了光纤对光场的约束能力和光纤端面的受光能力。

5．光纤的损耗有哪几种？哪些是其固有的不能避免，那些可以通过工艺和材料的改进得以降低？A ：固有损耗：光纤材料的本征吸收和本征散射。

非固有损耗：杂质吸收，波导散射，光纤弯曲等。

6．分析多模光纤中材料色散，模式色散，波导色散各自的产生机理。

A ：材料色散是由于不同的光源频率所对应的群速度不同所引起的脉冲展宽。

波导色散是由于不同的光源频率所对应的同一导模的群速度不同所引起的脉冲展宽。

多模色散是由于不同的导模在某一相同光源频率下具有不同的群速度所引起的脉冲展宽。

7．单模光纤中是否存在模式色散，为什么？A ：单模光纤中只传输基模，不存在多模色散，但基模的两个偏振态存在色散，称为偏振模色散。

8．从射线光学的观点计算多模阶跃光纤中子午光线的最大群时延差。

A ：设光纤的长度为L ，光纤中平行轴线的入射光线的传输路径最短，为L ；以临界角入射到纤芯和包层界面上的光线传输路径最长，为sin c L f 。

光纤通信课后答案1-1 用光导纤维进行通信最早在哪一年由谁提出答：1966年7月英籍华人高锟提出用光导纤维可进行通信。

1-2 光纤通信有哪些优点光纤通信具有许多独特的优点，他们是：1. 频带宽、传输容量大；2. 损耗小、中继距离长；3. 重量轻、体积小；4. 抗电磁干扰性能好；5. 泄漏小、保密性好；6．节约金属材料，有利于资源合理使用。

1-3 简述通信网络的分层结构构成通信网络的基础设施可用图，但是也可以提供全光端对端透明连接。

在光层中传输的网络功能，如分插复用（ADM ）、交叉连接、信号存储以及业务调度均在光层中完成。

图1.1.3 通信网络的分层结构1-4 比较光在空气和光纤中传输的速度，哪个传输得快答：当光通过比真空密度大的光纤时，其传播速度要减慢，如图，减慢的程度与介质折射率n 成反比。

图1.2.3 光通过密度大的介质时传播速度要减慢1-5 简述抗反射膜的工作原理。

答：当光入射到光电器件的表面时总会有一些光被反射回来，除增加耦合损耗外，还会对系统产生不利的影响，为此需要在器件表面镀一层电介质材料，以便减少反射，如图，空气折射率11=n ，器件材料是硅，5.33=n ，电介质材料选用43N S i ，其折射率9.12≈n ，在空气和硅器件折射率之间。

当入射光到达空气和抗反射膜界面时，标记为A 的一些光被反射回来，因为它是外反射，所以反射光与入射光相比有180o 的相位变化。

该光波在电介质材料中传播，当到达抗反射膜和器件界面时，除大部分光进入器件外，一些光又被反射回来，标记为B 。

因为23n n >，还是外反射，B 光仍有180o 的相位变化，而且当它从抗反射膜出来时，已经受了2d 距离的传输延迟，d 为抗反射膜的厚度。

其相位差为()d k c 2，这里c k 是电介质材料的波矢量，并且c c π2=k ，式中c λ是光在电介质材料抗反射膜中的波长。

因为2c n λλ=，这里λ是自由空间波长，反射光A 和B 间的相位差是()()d n 2 π22λφ=∆ （为了减少反射光，光波A 和B 必须相消干涉，这就要求两者的相位差必须为 π 或者 π 的奇数倍，于是π2π22m d n =⎪⎭⎫ ⎝⎛λ 或 ⎪⎪⎭⎫ ⎝⎛=⎪⎭⎫ ⎝⎛=244n m m d c λλ ⋅⋅⋅= 5 ,3 ,1m （ 于是要求镀膜的厚度必须是四分之一镀膜介质波长的奇数倍。

习题二1．光波从空气中以角度1θ=33°投射到平板玻璃表面上，这里的1θ是入射光与玻璃表面之间的夹角。

根据投射到玻璃表面的角度，光束一部分被反射，另一部分发生折射，如果折射光束和反射光束之间的夹角正好为90°，请问玻璃的折射率等于多少这种玻璃的临界角又是多少解：入射光与玻璃表面之间的夹角1θ=33°，则入射角57i θ=°，反射角57r θ=°。

由于折射光束和反射光束之间的夹角正好为90°，所以折射角33y θ=°。

由折射定律sin sin i i y y n n θθ=，得到sin /sin sin 67/sin 33y i y n θθ==（自己用matlab 算出来）其中利用了空气折射率1i n =。

这种玻璃的临界角为1arcsinc yn θ=（自己用matlab 算出来） 2．计算1 1.48n =及2 1.46n =的阶跃折射率光纤的数值孔径。

如果光纤端面外介质折射率 1.00n =，则允许的最大入射角max θ为多少解：阶跃光纤的数值孔径为max sin 0.24NA θ==允许的最大入射角()max arcsin 0.24θ=自己用matlab 算出来3．弱导阶跃光纤纤芯和包层折射率分别为1 1.5n =，2 1.45n =，试计算（1）纤芯和包层的相对折射率∆；（2）光纤的数值孔径NA 。

解：阶跃光纤纤芯和包层的相对折射率差为2212210.032n n n -∆=≈光纤的数值孔径为0.38NA4．已知阶跃光纤纤芯的折射率为1 1.5n =，相对折射（指数）差0.01∆=，纤芯半径25a m μ=，若01m λμ=，计算光纤的归一化频率V 及其中传播的模数量M 。

解：光纤的归一化频率002233.3V a n ππλλ=⋅=光纤中传播的模数量25542V M ≈=5．一根数值孔径为的阶跃折射率多模光纤在850nm 波长上可以支持1000个左右的传播模式。
