UART串口初始化函数

C8051F340串口学习笔记UART0 是一个异步、全双工串口，它提供标准8051 串行口的方式1 和方式3。

UART0具有增强的波特率发生器电路，有多个时钟源可用于产生标准波特率。

接收数据缓冲机制允许UART0 在软件尚未读取前一个数据字节的情况下开始接收第二个输入数据字节。

UART0 有两个相关的特殊功能寄存器：串行控制寄存器（SCON0）和串行数据缓冲器（SBUF0）。

写SBUF0时自动访问发送寄存器；读SBUF0时自动访问接收寄存器，不可能从发送数据寄存器中读数据。

如果UART0 中断被允许，则每次发送完成TI0 位被置‘1’或接收到数据字节RI0 位被置‘1’时将产生中断。

当CPU转向中断服务程序时硬件不清除UART0 中断标志。

中断标志必须用软件清除。

UART0 波特率由定时器1 工作在8 位自动重装载方式产生，定时器1 应被配置为方式2，即8 位自动重装载方式，定时器1 的时钟可以在6个时钟源中选择：SYSCLK、SYSCLK/4、SYSCLK/12、SYSCLK/48、外部振荡器时钟/8 和外部输入T1。

其中T1CLK是定时器1 的时钟频率，T1H是定时器1 的高字节（重载值）UART0 提供标准的异步、全双工通信，其工作方式（8 位或9 位）通过S0MODE来选择8 位UART每个数据字节共使用10 位：一个起始位、8 个数据位（LSB 在先）和一个停止位，软件向SBUF0 寄存器写入一个字节时开始数据发送。

在发送结束时中断标志TI0被置1UART1（仅C8051F340/1/4/5有）UART1的使用与UART0基本大致相同，但是。

UART1 包含一个由16 位定时器和可编程预分频器构成的专用波特率发生器，能产生很宽围的波特率，有多个时钟源可用于产生标准波特率。

UART1 有六个相关的特殊功能寄存器。

三个用于波特率发生器（SBCON1、SBRLH1 和SBRLL1），两个用于数据格式、控制和状态功能（SCON1 和SMOD1），一个用于发送和接收数据（SBUF1）。

uartprintf用法-回复UART（Universal Asynchronous Receiver/Transmitter）是一种通信协议，常用于单片机和外部设备之间的串行通信。

而UART printf（uartprintf）则是在嵌入式系统中使用的一种用于串口输出调试信息的函数。

在本文中，我将详细介绍uartprintf的用法和一些常见的应用场景。

UART printf函数是将格式化的字符串通过UART串口输出，便于开发人员进行嵌入式系统的调试和维护。

它的使用非常简单，只需要按照一定的格式编写打印信息的字符串即可。

下面详细介绍uartprintf的用法和注意事项。

步骤一：头文件包含在使用uartprintf函数之前，首先需要引入相应的头文件。

通常，UART 相关的头文件会包含在嵌入式系统的开发包中，如stdio.h或uart.h。

通过以下代码引入头文件：#include <stdio.h>步骤二：初始化UART串口在使用uartprintf函数之前，需要对UART串口进行初始化。

串口初始化的具体过程因芯片型号和开发环境而异。

在一些常见的嵌入式系统中，我们可以使用类似下面的代码进行初始化：void UART_Init(){初始化串口配置，波特率、数据位、停止位等...}步骤三：编写格式化的字符串uartprintf函数接受一个格式化的字符串作为参数，所以我们需要根据具体的需要，编写相应的格式化字符串。

格式化字符串中可以包含普通的文本字符，也可以包含特殊的转换说明符，用于输出变量的值。

以下是一些常见的转换说明符及其用法：- d：输出整数。

- f：输出浮点数。

- c：输出字符。

- s：输出字符串。

- x：输出十六进制数。

假设我们要输出一个整数变量value和一个浮点数变量pi，可以这样编写格式化字符串：char message[100];int value = 10;float pi = 3.14;sprintf(message, "Value: d, Pi: f", value, pi);步骤四：使用uartprintf函数输出字符串在格式化字符串编写完成后，我们可以使用uartprintf函数将字符串通过UART串口输出。

单片机串口初始化程序1.引言1.1 概述概述：单片机串口（Universal Asynchronous Receiver/Transmitter，简称UART）是一种常见的通信接口，可以通过串口与其他设备进行数据的传输和通信。

在单片机系统中，串口的初始化是非常重要的步骤，它不仅决定了串口通信的可靠性和稳定性，还影响了单片机整体系统的性能和功能。

本文将详细介绍单片机串口初始化的程序，包括串口的基本概念、串口初始化的重要性以及实现串口初始化的方法。

通过阅读本文，读者将了解到串口初始化的必要性，了解如何在单片机系统中进行串口初始化，从而为后续的串口通信提供完善的基础。

在正式进行串口初始化之前，我们需要先了解串口的基本原理和工作原理。

串口是一种异步的通信接口，它使用起停位、数据位、校验位和波特率等参数来进行通信。

单片机通过串口与外部设备进行数据的传输和接收，可以实现与计算机、传感器、LCD显示屏等设备的数据交互。

串口初始化的重要性不容忽视。

在单片机系统中，串口通常用于与其他设备进行数据的传输和通信。

如果串口初始化不正确或不完善，可能会导致数据传输错误、通信失败甚至系统崩溃。

因此，正确地初始化串口成为了保证系统正常运行和稳定通信的关键步骤。

针对串口初始化，本文将介绍一种常用的实现方法。

这种方法需要设置串口的参数，包括波特率、数据位、校验位和停止位等。

同时，还需要配置单片机的引脚和时钟等相关参数，使其能够正确地与外部设备进行串口通信。

本文将通过代码实例的方式，详细介绍串口初始化的具体步骤和方法，供读者参考和借鉴。

总之，本文将全面介绍单片机串口初始化的程序。

通过此文，读者将深入了解串口的基本概念和工作原理，认识到串口初始化的重要性，并学习到一种常用的串口初始化实现方法。

希望本文能为读者提供有益的知识和帮助，为单片机系统的开发和应用提供参考和指导。

1.2文章结构1.2 文章结构本文旨在介绍单片机串口初始化程序的相关知识和实现方法。

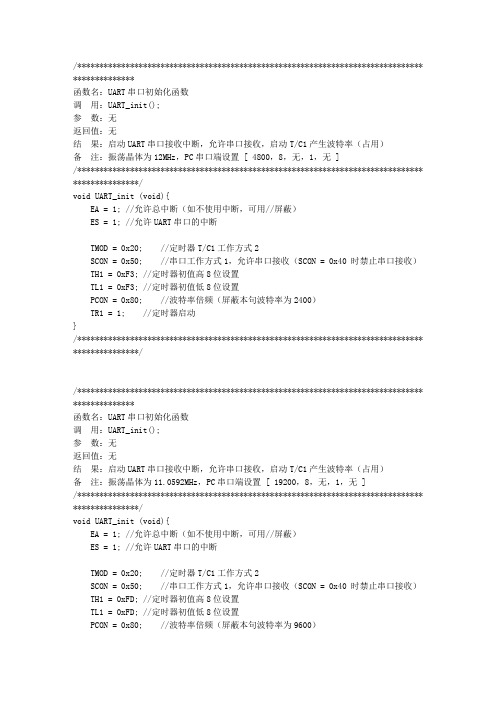

/******************************************************************************* **************函数名：UART串口初始化函数调用：UART_init();参数：无返回值：无结果：启动UART串口接收中断，允许串口接收，启动T/C1产生波特率（占用）备注：振荡晶体为12MHz，PC串口端设置 [ 4800，8，无，1，无 ]/******************************************************************************* ***************/void UART_init (void){EA = 1; //允许总中断（如不使用中断，可用//屏蔽）ES = 1; //允许UART串口的中断TMOD = 0x20; //定时器T/C1工作方式2SCON = 0x50; //串口工作方式1，允许串口接收（SCON = 0x40 时禁止串口接收）TH1 = 0xF3; //定时器初值高8位设置TL1 = 0xF3; //定时器初值低8位设置PCON = 0x80; //波特率倍频（屏蔽本句波特率为2400）TR1 = 1; //定时器启动}/******************************************************************************* ***************//******************************************************************************* **************函数名：UART串口初始化函数调用：UART_init();参数：无返回值：无结果：启动UART串口接收中断，允许串口接收，启动T/C1产生波特率（占用）备注：振荡晶体为11.0592MHz，PC串口端设置 [ 19200，8，无，1，无 ]/******************************************************************************* ***************/void UART_init (void){EA = 1; //允许总中断（如不使用中断，可用//屏蔽）ES = 1; //允许UART串口的中断TMOD = 0x20; //定时器T/C1工作方式2SCON = 0x50; //串口工作方式1，允许串口接收（SCON = 0x40 时禁止串口接收）TH1 = 0xFD; //定时器初值高8位设置TL1 = 0xFD; //定时器初值低8位设置PCON = 0x80; //波特率倍频（屏蔽本句波特率为9600）TR1 = 1; //定时器启动}/******************************************************************************* ***************//******************************************************************************* **************函数名：UART串口接收中断处理函数调用：[SBUF收到数据后中断处理]参数：无返回值：无结果：UART串口接收到数据时产生中断，用户对数据进行处理（并发送回去）备注：过长的处理程序会影响后面数据的接收/******************************************************************************* ***************/void UART_R (void) interrupt 4 using 1{ //切换寄存器组到1unsigned char UART_data; //定义串口接收数据变量RI = 0; //令接收中断标志位为0（软件清零）UART_data = SBUF; //将接收到的数据送入变量 UART_data//用户函数内容（用户可使用UART_data做数据处理）//SBUF = UART_data; //将接收的数据发送回去（删除//即生效）//while(TI == 0); //检查发送中断标志位//TI = 0; //令发送中断标志位为0（软件清零）}/******************************************************************************* ***************//******************************************************************************* **************函数名：UART串口接收CPU查寻语句（非函数体）调用：将下面内容放入主程序参数：无返回值：无结果：循环查寻接收标志位RI，如有收到数据则进入if (RI == 1){}备注：/******************************************************************************* ***************/unsigned char UART_data; //定义串口接收数据变量if (RI == 1){ //接收中断标志位为1时UART_data = SBUF; //接收数据 SBUF 为单片机的接收发送缓冲寄存器RI = 0; //令接收中断标志位为0（软件清零）//用户函数内容（用户可使用UART_data做数据处理）//SBUF = UART_data; //将接收的数据发送回去（删除//即生效）//while(TI == 0); //检查发送中断标志位//TI = 0; //令发送中断标志位为0（软件清零）}/******************************************************************************* ***************//******************************************************************************* **************函数名：UART串口发送函数调用：UART_T (?);参数：需要UART串口发送的数据（8位/1字节）返回值：无结果：将参数中的数据发送给UART串口，确认发送完成后退出备注：/******************************************************************************* ***************/void UART_T (unsigned char UART_data){ //定义串口发送数据变量SBUF = UART_data; //将接收的数据发送回去while(TI == 0); //检查发送中断标志位TI = 0; //令发送中断标志位为0（软件清零）}/******************************************************************************* ***************//******************************************************************************* **************函数名：UART串口发送字符串函数调用：UART_TC (?);参数：需要UART串口发送的数据（8位/1字节）返回值：无结果：向串口发送一个字符串,长度不限。

/******************************************************************************* **************函数名：UART串口初始化函数调用：UART_init();参数：无返回值：无结果：启动UART串口接收中断，允许串口接收，启动T/C1产生波特率（占用）备注：振荡晶体为12MHz，PC串口端设置 [ 4800，8，无，1，无 ]/******************************************************************************* ***************/void UART_init (void){EA = 1; //允许总中断（如不使用中断，可用//屏蔽）ES = 1; //允许UART串口的中断TMOD = 0x20; //定时器T/C1工作方式2SCON = 0x50; //串口工作方式1，允许串口接收（SCON = 0x40 时禁止串口接收）TH1 = 0xF3; //定时器初值高8位设置TL1 = 0xF3; //定时器初值低8位设置PCON = 0x80; //波特率倍频（屏蔽本句波特率为2400）TR1 = 1; //定时器启动}/******************************************************************************* ***************//******************************************************************************* **************函数名：UART串口初始化函数调用：UART_init();参数：无返回值：无结果：启动UART串口接收中断，允许串口接收，启动T/C1产生波特率（占用）备注：振荡晶体为11.0592MHz，PC串口端设置 [ 19200，8，无，1，无 ]/******************************************************************************* ***************/void UART_init (void){EA = 1; //允许总中断（如不使用中断，可用//屏蔽）ES = 1; //允许UART串口的中断TMOD = 0x20; //定时器T/C1工作方式2SCON = 0x50; //串口工作方式1，允许串口接收（SCON = 0x40 时禁止串口接收）TH1 = 0xFD; //定时器初值高8位设置TL1 = 0xFD; //定时器初值低8位设置PCON = 0x80; //波特率倍频（屏蔽本句波特率为9600）TR1 = 1; //定时器启动}/******************************************************************************* ***************//******************************************************************************* **************函数名：UART串口接收中断处理函数调用：[SBUF收到数据后中断处理]参数：无返回值：无结果：UART串口接收到数据时产生中断，用户对数据进行处理（并发送回去）备注：过长的处理程序会影响后面数据的接收/******************************************************************************* ***************/void UART_R (void) interrupt 4 using 1{ //切换寄存器组到1unsigned char UART_data; //定义串口接收数据变量RI = 0; //令接收中断标志位为0（软件清零）UART_data = SBUF; //将接收到的数据送入变量 UART_data//用户函数内容（用户可使用UART_data做数据处理）//SBUF = UART_data; //将接收的数据发送回去（删除//即生效）//while(TI == 0); //检查发送中断标志位//TI = 0; //令发送中断标志位为0（软件清零）}/******************************************************************************* ***************//******************************************************************************* **************函数名：UART串口接收CPU查寻语句（非函数体）调用：将下面内容放入主程序参数：无返回值：无结果：循环查寻接收标志位RI，如有收到数据则进入if (RI == 1){}备注：/******************************************************************************* ***************/unsigned char UART_data; //定义串口接收数据变量if (RI == 1){ //接收中断标志位为1时UART_data = SBUF; //接收数据 SBUF 为单片机的接收发送缓冲寄存器RI = 0; //令接收中断标志位为0（软件清零）//用户函数内容（用户可使用UART_data做数据处理）//SBUF = UART_data; //将接收的数据发送回去（删除//即生效）//while(TI == 0); //检查发送中断标志位//TI = 0; //令发送中断标志位为0（软件清零）}/******************************************************************************* ***************//******************************************************************************* **************函数名：UART串口发送函数调用：UART_T (?);参数：需要UART串口发送的数据（8位/1字节）返回值：无结果：将参数中的数据发送给UART串口，确认发送完成后退出备注：/******************************************************************************* ***************/void UART_T (unsigned char UART_data){ //定义串口发送数据变量SBUF = UART_data; //将接收的数据发送回去while(TI == 0); //检查发送中断标志位TI = 0; //令发送中断标志位为0（软件清零）}/******************************************************************************* ***************//******************************************************************************* **************函数名：UART串口发送字符串函数调用：UART_TC (?);参数：需要UART串口发送的数据（8位/1字节）返回值：无结果：向串口发送一个字符串,长度不限。

STM32F407的UART串口初始化STM32F407xx内嵌四个通用同步/异步接收器（USART1，USART2，USART3 和USART6）和两个通用异步收发器（UART4和UART5）。

这6个接口提供异步通信的IrDASIR ENDEC支持，多机通信模式，单线半双工通信模式LIN主/从功能。

USART1和USART6接口能够速度高达10.5 Mbit / s的通信其他可用的接口通信高达5.25bit/s。

USART1，USART2，USART3和USART6还提供硬件管理的CTS，RTS信号，智能卡的模式（ISO7816兼容）和类似的SPI通信能力。

所有接口都可以通过DMA控制器。

这里只使用了两根线的最简单串口设置。

硬件环境：STM32F4-Discovery软件环境：MDK4.7a实现的功能：1、串口初始化，2、通过串口发送数据3、中断方式接收数据，并将接收到的数据回送。

使用库函数操作首先，配置NVIC使用NVIC_PriorityGroupConfig（）设置优先级分组，使用NVIC_Init （）对NVIC进行初始化本文引用地址：http://21ic/app/mcu/201812/783926void NVIC_Config（）{NVIC_InitTypeDef NVIC_InitStructure;NVIC_PriorityGroupConfig（NVIC_PriorityGroup_2）;NVIC_InitStructure.NVIC_IRQChannelPreemptionPriority = 0x03;NVIC_InitStructure.NVIC_IRQChannelSubPriority = 0x02;NVIC_InitStructure.NVIC_IRQChannel = USART1_IRQn;NVIC_InitStructure.NVIC_IRQChannelCmd = ENABLE;NVIC_Init（。

c语言串口编程实例摘要：1.串口编程基础2.C 语言串口编程步骤3.C 语言串口编程实例4.实例详解5.总结正文：一、串口编程基础串口编程是指通过计算机串行接口进行数据通信的编程方式。

串口（Serial Port）是一种计算机硬件接口，可以通过串行通信传输数据。

与并行通信相比，串行通信只需一条数据线，传输速度较慢，但具有线路简单、成本低的优点。

因此，串口编程在电子设备、计算机外设、通信设备等领域有广泛的应用。

二、C 语言串口编程步骤1.包含头文件：在使用C 语言进行串口编程时，首先需要包含头文件`<reg52.h>`或`<intrins.h>`。

2.配置串口：配置串口包括设置波特率、数据位、停止位、奇偶校验等参数。

3.初始化串口：初始化串口主要是初始化串口硬件，如配置UART（通用异步收发器）等。

4.打开串口：打开串口是指使能串口通信功能，以便数据传输。

5.读写串口：通过`in`和`out`语句实现数据的输入输出。

6.关闭串口：在数据传输完成后，需要关闭串口以节省资源。

7.串口通信：通过循环寄存器、缓存寄存器或FIFO（先进先出）等方法实现数据的收发。

三、C 语言串口编程实例以下是一个简单的C 语言串口编程实例，该实例通过串口发送数据“Hello, World!”：```c#include <reg52.h>#include <intrins.h>sbit UART_TXD = P3^1; // 配置UART TXD 引脚void init_uart(); // 初始化UART 函数void send_data(unsigned char dat); // 发送数据函数void main(){init_uart(); // 初始化UARTsend_data("H"); // 发送字符"H"send_data("e"); // 发送字符"e"send_data("l"); // 发送字符"l"send_data("l"); // 发送字符"o"send_data(" "); // 发送空格send_data("W"); // 发送字符"W"send_data("o"); // 发送字符"r"send_data("r"); // 发送字符"l"send_data("d"); // 发送字符"d"while(1); // 循环等待}void init_uart() // 初始化UART 函数{TMOD = 0x20; // 设置定时器1 为工作状态TH1 = 0xfd; // 设置定时器1 的计数值TL1 = 0xfd; // 设置定时器1 的计数值TR1 = 1; // 使能定时器1SCON = 0x40; // 设置串口工作状态ES = 0; // 开总中断EA = 1; // 开总中断允许}void send_data(unsigned char dat) // 发送数据函数{SBUF = dat; // 将数据存入缓存寄存器while(!TI); // 等待发送缓存清空TI = 0; // 清空发送缓存}```四、实例详解1.配置串口：通过设置UART TXD 引脚为P3.1，确定波特率、数据位、停止位和奇偶校验等参数。

8051单片机的UART0串口初始化1、C8051f的UART0是异步、全双工串口。

其波特率发生器规定由定时器1定时器提供。

可配置为8位UART或9位UART（多机通讯第九位用于片选作用）。

SYSCLK=24.5MHZ（我的板子采用内部晶振频率作为系统时钟）BAUDRATE=115200（波特率）2、初值TH1 Tl1配置由上述公式可计算初值：TH1 = 256-（SYSCLK/BAUDRATE/2）而程序内是TH1 = -（SYSCLK/BAUDRATE/2），这两种是相同的。

第一种是以正数的二进制形式保存在计算机内。

第二种是负数，取反加1求得补码保存在计算机中。

结果是相同的。

每当TL1中的值溢出后TH1存储的重装载值装载到TL1中开始计数。

3、初始化程序（以后使用可直接调用此初始化函数）。

SYSCLK与BAUDRATE参数修改即可void UART0_Init （void）{SCON0 = 0x10; // SCON0：8-bit variable bit rate// level of STOP bit is// 使能RX接收// ninth bits are zeros// 清除接收和发送中断if （SYSCLK/BAUDRATE/2/256 《1）{TH1 = -（SYSCLK/BAUDRATE/2）;CKCON |= 0x10; // T1M = 1; SCA1:0 = xx} else if （SYSCLK/BAUDRATE/2/256 《4）{TH1 = -（SYSCLK/BAUDRATE/2/4）;CKCON |= 0x01; // T1M = 0; SCA1:0 = 01。
