SHS 01017-2004 齿轮泵维护检修规程

齿轮泵维护检修规程二○○七目录1 总则 4912 完好标准 4913 齿轮泵的维护与常见故障 4923.1 维护 4923.2 常见故障及处理方法 4934 齿轮泵的检修 4964.1 检修周期及内容 4964.2 检修方法及质量标准 4975 试车与验收 5016 维护检修安全注意事项 5021 总则1.1 适用范围参照原化学工业部颁发的《齿轮泵维护检修规程》(HG25026－91)，编制本规程。

本规程适用于输送工作温度低于60℃的各种油品或其它液体的齿轮泵的维护检修。

本规程与制造厂的技术文件相抵触时，应遵循制造厂技术文件中的一切规定。

1.2 结构简述齿轮泵按齿轮啮合方式一般可分为外啮合齿轮泵和内啮合齿轮泵。

外啮合齿轮泵有直齿、斜齿和人字齿等，一般采用渐开线齿形；内啮合齿轮泵采用圆弧摆线齿形或渐开线齿形。

齿轮泵由一对相互啮合(外啮合或内啮合)的齿轮、主动轴、轴承、泵体、前后泵盖及轴封等零、部件组成。

一般情况下直接由电机或经过变速装置驱动齿轮泵的主动轴或者由主机的主轴驱动齿轮泵的主动轴。

外啮合齿轮泵的齿轮数目为2～5个，以两齿轮最常用。

齿轮泵一般用于输送不含有固体颗粒的液体，如用于输送润滑油、密封液以及在造气装置中作为液压油泵。

2 完好标准2.1 零、部件2.1.1 主辅机的零、部件完整齐全，质量符合要求。

2.1.2 仪表、计量仪器和各种安全装置齐全完整、灵敏、准确，压力表每年校验一次。

2.1.3 基础、机座稳固可靠，地脚螺栓和各部位连接螺栓紧固、齐整，符合技术要求。

2.1.4 管线、管件、阀门、支架等安装合理，标志分明，符合要求。

2.2 运行性能2.2.1 设备润滑良好，润滑系统畅通，严格执行“五定”、“三级过滤”。

2.2.2 无异常振动、松动、杂音等现象。

2.2.3 滑动轴承温度不超过65℃，滚动轴承温度不超过70℃；压力、流量、电流等运行参数符合要求。

2.2.4 密封渗漏符合要求。

2.2.5 生产能力达到铭牌出力或查定能力。

齿轮泵维护检修规程1 范围1.1 本规程规定了齿轮泵的检修周期、检修内容、检修方法、质量标准、试车与验收、维护及常见故障处理等内容。

1.2 本规程适用于输送温度低于60℃的各种油品的一般齿轮泵，齿轮泵不适用于输送挥发性强、闪点低、有腐蚀及含有硬质颗粒、纤维的介质。

2 规范性引用文件3 下列文件中的条款通过本标准的引用而成为本标准的条款。

凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。

凡是不注日期的引用文件，其最新版本适用于本标准。

45 设备型号规格主要技术性能5.1 设备型号规格泵齿轮泵6 检修周期及检修内容6.1 检修周期检修类别小修中修大修检修周期（月）4～6 12～186.2 检修内容6.2.1 小修a)解体检查各部零件磨损情况。

b)更换填料和密封垫圈。

c)检查清洗过滤器。

d)调整齿轮端面与端盖的间隙。

e)检查或更换联轴节的弹性胶圈和柱销。

f)校验压力表及安全阀。

g)泵与电机找正。

6.2.2 大修a)包括小修内容。

b)修理或更换齿轮、齿轮轴、端盖。

c)检查修理或更换轴承、联轴节、壳体和填料压盖。

d)机体油漆。

7 检修方法及质量标准7.1 齿轮a)齿轮的啮合顶间隙为0.2－0.3m（m：模数）。

b)齿轮的啮合侧间隙如表1规定：8 表1 单位：mm9 中心距10 安装间隙11 报废间隙12 ≤50 13 0.085 14 0.2015 51～80 16 0.105 17 0.2518 81～120 19 0.13 20 0.3021 121～200 22 0.17 23 0.35c)齿轮两端面与轴孔中心线垂直度不超过0.02mm/100mm。

d)两个齿轮宽度应一致，单个齿轮宽度误差不得超过0.05mm/100mm。

齿轮两端面平行度不大于0.02mm/100mm。

e)齿的啮合接触斑点应均匀分布在节圆线的上下，接触面积沿齿宽应大于60％，沿齿高应大于45％。

齿轮泵安全操作及保养规程齿轮泵是一种常见的液压传动装置，具有扬程高、输送流量大的特点，因此应用范围广泛。

齿轮泵的正常运转需要合理的操作和定期的保养，下文将就齿轮泵的安全操作和保养规程进行介绍。

齿轮泵的安全操作1. 操作前的准备在操作齿轮泵之前，必须仔细阅读齿轮泵说明书，了解齿轮泵的结构、性能和操作注意事项等，确保操作前已经熟悉操作流程。

除此之外，还需要做好以下准备工作：•检查设备及其周围环境是否符合安全规范；•检查设备电源是否正常；•查看齿轮泵箱内润滑油是否满足润滑要求；•备齐所需工具及备件；•进行安全操作前，工作人员必须正确选用个人防护装备，包括安全帽、工作鞋、手套、工作衣和口罩等。

2. 启动齿轮泵启动齿轮泵之前，需要检查齿轮泵的电源输入是否符合电压要求，并按照齿轮泵说明书的要求进行连接。

然后按照以下步骤启动齿轮泵：•打开齿轮泵的电源开关；•检查齿轮泵是否正常运行；•如果运行正常，则可以开始进行工作。

3. 齿轮泵的运行在齿轮泵运行期间，应注意以下事项：•在齿轮泵工作期间，不要对齿轮泵进行任何非正常操作；•不要随意用手接触齿轮泵或其工作部件；•定期检查齿轮泵的运行状态，如果出现异常，及时停机处理；•齿轮泵使用期间应密切关注工作指示灯和工作声音，如有异常及时处理。

4. 停止齿轮泵在停止齿轮泵运行前，需要施加刹车器进行减速，具体操作步骤如下：•停止齿轮泵的运行；•施加刹车器使齿轮泵逐渐停止转动；•等待齿轮泵完全停止后再进行操作。

齿轮泵的保养规程齿轮泵的保养是保证其正常运转的关键，如不正确地保养齿轮泵将导致齿轮泵运行不稳定或者停机，甚至出现危险情况。

下面介绍齿轮泵的保养规程。

1. 定期检查齿轮泵的润滑油齿轮泵的正常运转需要足够的润滑油，因此运用过程中要特别注意齿轮泵润滑油的情况，以保证其正常运行。

使用过程中，要定期检查油位，以确保油面不低于规定的液位线。

同时，润滑油要定期更换。

2. 定期清理零部件和润滑油管道定期清理齿轮泵内部滤清器和其他零部件，以确保齿轮泵内部的流体顺畅，确保润滑油不污染，以及阀门的正常操作。

齿轮泵的维护检修规程1 总则1.1 适用范围本规程适用于我公司内齿轮泵的维护和检修。

1.2 结构简述齿轮泵主要零件包括有一对相互啮合的齿轮、主动轴、轴承、泵体、前后泵盖以及轴封装置等组成。

2 完好标准2.1 零、部件2.1.1 主、辅机的零件、部件完整齐全，质量符合理求。

2.1.2 仪表、计器和各种安全装置齐全完整，灵敏，准确，压力表一年校验一次。

2.1.3 基础、机座稳固可靠，地脚螺栓和各部螺栓连接紧固、齐整，符合要求。

2.1.4 管线、管件、阀门、支架等安装合理，标志分明，符合要求。

2.2 远行性能2.2.1 设备润滑良好、润滑系统畅通，实行“五定”，“三级过滤”。

2.2.2 无异常振动、松动、杂音等现象。

2.2.3 滑动轴承温度不超过65℃，滚动轴承不超过70℃，压力、流量、电流等运行参数符合要求。

2.2.4 密封渗漏符合要求。

2.2.5 生产能力达到铭牌出力或查定能力。

2.3 技术资料2.3.1 设备档案，检修及验收记录齐全。

2.3.2 有设备履历卡片。

2.3.3 有安装，使用说明书，产品质量合格证。

2.3.4 易损配件有图样。

2.3.5 有运行缺陷记录。

2.3.6 设备运转时间记录准确。

2.3.7 设备操作规程，检修规程，维批保养规程齐全。

2.4 设备及环境2.4.1 泵体清洁，表面无灰虫、油垢。

2.4.2 基础及底座整治，无破损部位。

表面及周围无废油、废液、环境整齐、清洁。

2.4.3 泵体及附属管件、管线油漆完整，无鼓泡脱落现象。

2.4.4 进、出口阀门、管口法兰、泵体、端盖等处接合面均无泄漏。

3 设备的维护3.1 日常维护3.1.1 严格执行岗位操作法，认真填写运行记录。

3.1.2 定时检查各部轴承温度和油压。

每班检查润滑油液面高度。

3.1.3 每班检查一次密封部位是否有渗漏现象。

3.1.4 每班做好设备的整洁工作。

3.2 定期检查内容3.2.1 定期监测轴承振动状况，振幅不大于规定值。

油泵维修操作规程油泵维修操作规程一、维修前的准备工作1.1 检查维修区域是否有足够的通风条件，以确保维修过程中有充足的新鲜空气流通。

1.2 拆卸油泵前，先关闭相关的电源，以确保操作的安全性。

1.3 准备好所需的工具和备件，确保能够顺利开展维修工作。

二、拆卸油泵2.1 依据油泵的拆卸图纸、说明书等文件，有序拆除各个部件，确保不损坏油泵及其周边的设备。

2.2 在拆卸过程中，应记录下每个部件的位置和拆卸顺序，以便于后续的组装工作。

2.3 在拆卸过程中，对于已磨损或有损坏的部件，应及时进行标记并记录，以便后续更换或修复。

三、清洗部件3.1 将拆卸下来的各个部件放入清洗槽中，使用合适的清洗剂进行清洗。

3.2 在清洗过程中，应注意不要使用过热的清洗剂，以免造成部件变形或破损。

3.3 清洗完毕后，应使用干净的水将部件彻底冲洗干净，确保不留下任何清洗剂的残留物。

四、组装油泵4.1 根据记录的拆卸顺序和位置，有序地进行组装工作。

4.2 在组装过程中，应注意使用适当的工具和正确的方法，以防止部件损坏或装配不妥。

4.3 在组装过程中，应按照油泵的装配图纸、说明书等文件，确保每个部件的位置和连接方式都正确无误。

五、安装油泵5.1 在安装油泵之前，应检查安装位置是否符合要求，确保有足够的空间和支撑能力。

5.2 安装油泵时，应注意使用适当的工具和方法，确保油泵稳固地固定在指定位置。

5.3 在安装过程中，应检查和调整油泵的位置和垂直度，确保其与其它设备的连接和配合良好。

六、检查和调试油泵6.1 在完成油泵的组装和安装后，应进行全面的检查和调试工作。

6.2 检查油泵的各个部件是否连接紧固，是否有松动或损坏现象。

6.3 在调试过程中，应先空运行油泵，检查其运行是否正常，无明显的噪音和震动。

6.4 在调试过程中，应逐一检查油泵的各项指标和参数，确保其符合技术标准和要求。

七、维修记录和总结7.1 每个维修操作都应记录下来，包括拆卸、清洗、组装、安装、检查和调试的过程和结果。

齿轮泵常规操作与维护保养重要步骤齿轮泵目的：可以保障齿轮泵的正确使用、精心维护和保养，使其经常处于良好的技术状态，并且安全稳定的运行。

2.流程2.1操作流程：2.1.1启动前检查全部管路法兰、接头的密封性，要求严密不漏。

2.1.2盘动联轴器，无憋劲才能启动。

2.1.3首次启动应向泵内注入输送液体，启动前应全开吸入和排出管路中的阀门，严禁阀门关闭时启动。

2.1.4验证电机转动方向，转向正确后方可启动。

2.1.5在运转过程中注意轴承和泵体各部位温度，首次启动应不超过80℃，发现泵和电机的声音异常或电流表指针迅速的上升，应立即停车检查。

2.1.6停车时先关闭电机后关闭泵的进出口阀门。

2.1.7注意泵的保温工作蒸汽不能关闭完。

3.维护和保养规程3.1经常检查泵及电机如发现异常，应停机检查3.2长期停止使用应拆卸清洗，并作防锈处理。

3.3密封机构若泄漏过多，应压紧压盖或拆开维修。

3.4定期检查零配件，若损坏，更换零配件。

3.5每班注意维护泵的清洁卫生，及时清理泄漏的物料避免造成对泵的腐蚀。

4.故障及原因4.1泵流量降低或不出液原因可能是：4.1.1泵内没排空.4.1.2吸上高度超过允许吸上高度。

4.1.3吸入接管漏气。

4.1.4旋转方向不对。

4.1.5吸入或排出管阻力过大。

4.1.6泵转速不够。

4.1.7安全阀密封泄漏，液体大量回流。

4.1.8液体内含有大量气体或过滤网堵塞。

4，1.9磨损严重间隙过大。

4.2泵的密封部分泄漏量大原因可能是：4.2.1填料密封盖没压紧。

4.2.2密封圈磨损或安装偏斜。

4.2.3机械密封摩擦付端面不平或密封圈老化变形。

4.3泵发出异常声音原因可能是：4.3.1齿面磨损或创伤。

4.3.2泵安装高度超过允许吸上真空高度而发生汽蚀。

4.3.3轴承磨损。

4.4电机所需功率过大原因可能是：4.4.1输送的液体粘度过大。

4.4.2排出管阻力过大。

4.4.3液体不干净，使泵发生研磨。

4.4.4转速超出规定值。

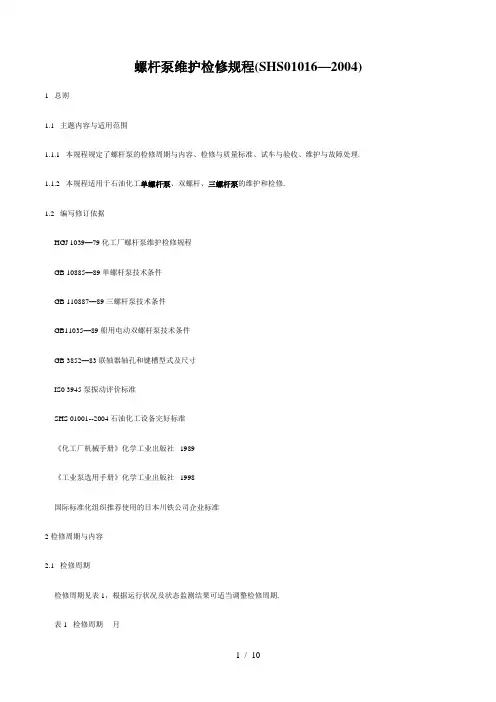

螺杆泵维护检修规程(SHS01016—2004) 1 总则1.1 主题内容与适用范围1.1.1 本规程规定了螺杆泵的检修周期与内容、检修与质量标准、试车与验收、维护与故障处理.1.1.2 本规程适用于石油化工单螺杆泵、双螺杆、三螺杆泵的维护和检修.1.2 编写修订依据HGJ 1039—79化工厂螺杆泵维护检修规程GB 10885—89单螺杆泵技术条件GB 110887—89三螺杆泵技术条件GB11035—89船用电动双螺杆泵技术条件GB 3852—83联轴器轴孔和键槽型式及尺寸IS0 3945泵振动评价标准SHS 01001--2004石油化工设备完好标准《化工厂机械手册》化学工业出版社1989《工业泵选用手册》化学工业出版社1998国际标准化组织推荐使用的日本川铁公司企业标准2检修周期与内容2.1 检修周期检修周期见表1，根据运行状况及状态监测结果可适当调整检修周期.表1 检修周期月2.2 检修内容与程序2.2.1 小修项目2.2.1.1 检查轴封泄漏情况，调整压盖与轴的间隙，更换填料或修理机械密封.2.2.1.2 检查轴承. .2.2.1.3 检查各部位螺栓紧固情况.2.2.1.4 消除冷却水、封油和润滑系统在运行中出现的跑、冒、滴、漏等缺陷.2.2.1.5 检查联轴器及对中情况.2.2.2 大修项目2.2.2.1 包括小修项目内容.2.2.2.2 解体检查各部件磨损情况，测量并调整各部件配合间隙.2.2.2.3 检查齿轮磨损情况，调整同步齿轮间隙. .2.2.2.4 检查螺杆直线度及磨损情况.2.2.2.5 检查泵体内表面磨损情况.2.2.2.6 校验压力表、安全阀o3检修与质量标准3.1 检修前准备3.1.1 掌握运行情况，备齐必要的图纸资料.3.1.2 备齐检修工具、量具、配件及材料.3.1.3 切断电源及设备与系统联系，内部介质冷却、吹扫、置换干净，符合安全检修条件.3.2拆卸与检查3.2.1 拆卸联轴器.3.2.2 拆卸检查同步齿轮.3.2.2.1 拆卸泵后端盖，检查垫片、止推垫片、轴承、轴向定位塞(单或三螺杆泵).3.2.2.2 拆卸泵后端盖，拆卸检查轴承及密封(双螺杆泵).3.2.3 拆卸前端盖，拆卸检查主、从动螺杆及密封. .3.2.4 必要时更换端盖与泵体之间垫片.3.2.5联轴器对中.3.3 检修与质量标准本标准为一般性的要求，对于不同的螺杆泵，以设备生产厂家设计指标为准.3.3.1 螺杆3.3.1.1 螺杆表面要求不得有伤痕，螺旋型面粗糙度为Ral.6，齿顶表面粗糙度为Ral.6，螺旋外圆表面粗糙度为尺.l.6.3.3.1.2 螺杆轴颈圆柱度为直径的0.25％D.3.3.1.3 螺杆轴线直线度为0.05mm.3.3.1.4 螺杆齿顶与泵体间隙冷态为0.11～O.48mm.3.3.1.5 螺杆啮合时齿顶与齿根间隙冷态为0.11～0.48ram，法向间隙为0.10～o.29mm，且处于相邻两齿中间位置.3.3.2 泵体3.3.2.1 泵体内表面粗糙度为Ra3.2.3.3.2.2 泵体、端盖和轴承座的配合面及密封面应无明显伤痕，粗糙度为Ra3.2.3.3.3 轴承3.3.3.1 滚动轴承与轴的配合采用H7／k6.3.3.3.2 滚动轴承与轴承箱配合采用H7／h6.3.3.3.3 滚动轴承外圈与轴承压盖的轴向间隙为O.o2～O.06mm.3.3.3.4 滚动轴承采用热装时，加热温度不得超过l00.C，严禁用火焰直接加热，推荐采用高频感应加热.3.3.3.5 滚动轴承的滚子和内外滚道表面不得有腐蚀、坑疤、斑点等缺陷，保持架无变形、损伤3.3.3.6 滑动轴承衬套与轴的配合间隙(经验值)如表2所示.表2轴颈与滑动轴承配合间隙注：D为轴颈直径，rain.3.3.3.7 滑动轴承衬套与轴承座孔的配合为R7／h6.3.3.4 密封3.3.4.1 填料密封a.填料压盖与填料箱的直径间隙一般为0.1～0.3mm.b.填料压盖与轴套的直径间隙为0.75～1.0mm，周向间隙均匀，相差不大于0.1mm.c.填料尺寸正确，切15平行、整齐、无松动，接IZl与轴心线成45.夹角.d.压装填料时，填料的接头必须错开，一般接El交错90.，填料不宜压装过紧.e.安装填料密封应符合技术要求. .液封环与填料箱的直径间隙一般为0.15～0.20mm.液封环与轴套的直径间隙一般为l.0～1.5mm.填料均匀压人，不宜压得过紧，压入深度一般为一圈盘根高度，但不得小于5mm.3.3.4.2 机械密封a.压盖与垫片接触面对轴中心线的垂直度为0.02mm.b.安装机械密封应符合技术要求.3.3.5 联轴器联轴器与轴的配合根据轴径不同，采用H7／js6、H7／k6或H7／m6.联轴器对中偏差和端面间隙如表3所示.表3联轴器对中偏差和端面间隙rnlTl3.3.6 同步齿轮3.3.6.1 主动齿轮与轴的配合为H7／h6，从动齿轮与锥行轮毂的配合为H7／h6，锥形轮毂与轴的配合为H7／h6.3.3.6.2 锥形轮毂质量应符合技术要求，内表面粗糙度为Ra0.8，如有裂纹或一组锥形轮毂严重磨损，厂值小于0.5mm时应更换(见图l).3.3.6.3 齿轮不得有毛刺、裂纹、断裂等缺陷.齿轮的接触面积，沿齿高不小于40％，沿齿宽不小于55％，并均匀地分布在节圆线周围，齿轮啮合侧间隙为0.08—0.10mm.4试车与验收4.1 试车前准备4.1.1 检查检修记录，确认符合质量要求. 、4.1.2 轴承箱内润滑油油质及油量符合要求.4.1.3 封油、冷却水管不堵、不漏.4.1.4 检查电机旋转方向.4.1.5 盘车无卡涩，无异常响声.4.1.6 必须向泵内注入输送液体.4.1.7 出入口阀门打开，至少应有30％开度.4.2 试车4.2.1 螺杆泵不允许空负荷试车.4.2.2 运行良好，应符合下列机械性能及工艺指标要求：a.运转平稳，无杂音.b.振动烈度应符合SHS 01003 2004((石油化工旋转机械振动标准》相关规定.C.冷却水和油系统工作正常，无泄漏.d.流量、压力平稳.e.轴承温升符合有关标准.f.电流不超过额定值.9.密封泄漏不超过下列要求：机械密封重质油不超过5滴／min；轻质油不超过l0滴／min.填料密封重质油不超过l0滴／min；轻质油不超过20滴／min.4.2.3 安全阀回流不超过3min.4.2.4 试车24h合格后，按规定办理验收手续，移交生产.4.2.5 试车期间维修人员和检修人员加强巡检次数.4.2.6 停车时不得先关闭出口阀. ’4.3 验收.4.3.1 检修质量符合SHS 01001--2004((石油化工设备完好标准》项目内容的要求和规定，检修记录齐全、准确，并符合本规程要求.4.3.2 设备技术指标达到设计要求或能满足生产需要.4.3.3 设备状况达到完好标准.5维护与故障处理5.1 日常维护5，1.1 定时检查泵出口压力.5.1.2 定时检查泵轴承温度及振动情况.5.1.3 检查密封泄漏及螺栓紧固情况.5.1.4 封油压力应比密封腔压力高0.05～0.1MPa.5.1.5 泵有不正常响声或过热时，应停泵检查.5.2 常见故障与处理(见表4)表4常见故障与处理。

齿轮泵注意事项及维修方法一、使用齿轮泵的注意事项1、使用齿轮泵的过程中要经常加脂，润滑脂比较容易挥发，所以必须注意添换，其次保持好轴承处的清洁。

2、使用或者是使用完的情况下要把电动抽油泵放在比较干燥，没有腐蚀性，比较洁净的环境之中去。

3、齿轮泵在使用的过程中要经常检查并且维修，应该注意检查电动油桶查看里面的电源线；内接线，插头，开关是不是还能正常的使用；轴承的零部件是否有没有损坏的地方等等一些。

4、应保存好齿轮泵上的每一个零部件，在拆检齿轮泵的过程中，应该保存好每一个零部件，并且保持洁净。

二、齿轮泵的维修方法1、齿轮泵轴磨损后的维修齿轮泵中轴的磨损主要是因为轴两端与支撑滚针间的摩擦磨损，使轴径变小。

如果是轻微磨损，可通过镀一层硬铬来加大此部位轴的直径尺寸，使轴得到修复。

如果轴磨损严重，则应45钢或40cr钢重新制造，轴毛坯经粗、精车后，轴承部位要热处理，硬度为hrc60-65，然后再经磨削，使轴承配合部位表面粗糙度ra 不大于0.32μm;轴的圆度和圆柱度允差为0.005mm;与齿轮配合部位按h7/h6、表面粗糙度ra应不大于0.63μm。

2、齿轮泵泵体磨损后的维修泵体内表面磨损主要是吸油区段圆弧形工作面。

如果出现轻微磨损，可用油石修磨去毛刺后使用。

泵体是由铸铁铸造毛坯成型，出现严重磨损时应更换新件。

如果泵内齿轮两端面是用磨削修复，则泵体宽度尺寸也要改变，与齿轮两端修磨去掉的尺寸相等，重新加工后的泵体两端面应达到技术要求。

3、齿轮泵两端盖磨损之后的维修齿轮泵的端盖用铸铁制造，出现磨损现象后，轻微的可在平板上研磨修平，磨损比较严重时应在平面磨床上磨削修平。

修磨后的端盖与泵体配合连接的平面接触应不低于85%.平面度允差、端面对孔中心线的垂直度允差、两端面的平行度允差和两轴孔中心线的平行度允差均为0.01mm。

磨削后的表面粗糙度ra应不大于1.5μm。

4、齿轮泵用滚针轴承的维修更换泵中零件维修后，轴承滚针应更换。
