三联供工作原理

1空气能三联供的性能原理区别与国内市场上的空气源热泵不同，PHNIX 集团的空气源循环式三联供巧妙的将热水机组和空调机组合二为一，集功能性、实用性、节能性为一体，具备制冷、供暖、供热水三位一体的新型全能产品。

空气源循环式三联供充分利用了空气能和冷凝热，是一种高效、节能、全能、环保的新产品。

空气源循环式三联供具有四种工作模式，四种模式下制冷剂的流向是： ① 热水模式压缩机→四通阀1 →热水侧换热器→节流阀A →室外翅片换热器→四通阀2→压缩机 ② 制冷模式压缩机→四通阀1→四通阀2→室外翅片换热器→节流阀→空调侧换热器→四通阀2→压缩机 ③制热模式压缩机→四通阀1→四通阀2→空调侧换热器→节流阀→室外翅片换热器→四通阀2→压缩机④制冷+热水模式压缩机→四通阀1→热水侧换热器→节流阀→空调侧换热器→四通阀2→压缩机2空气能三联供的技术特点1） 能效比高区别与市场上的同类机部分热回收的功能，空气源循环式三联供运行于制冷加热水模式时，实现冷凝废热全部回收，使能量得到综合利用，节能效果最明显――综合能效比≥7.0。

2） 更省钱传统空气源热泵在满足建筑空调要求时，往往不能满足热水的需求。

当带上热回收能产生热水时，而热水温度又不能满足需求，这时一般采用的方法就是热泵+热水机的综合解决方案，这样一来，就造成了投资大，安装复杂等问题。

空气源循环式三联供将空调机和热水机合二为一，热水与空调全自动切换，初投资和运行费用可节省30%。

3）更稳定采用高效套管换热器，冷却水回路和冷媒回路逆流布置，可保证出口冷媒过冷度，提高系统效率；螺旋盘管，使水路通畅，便于实施冷冻清洗；冷冻清洗可缩短停机时间，并避免化学药剂的使用；制冷剂回路与壳体间隙小，不会造成润滑油滞留，回油顺畅；水路盘管无内部接头，降低了泄露概率；5.0MPa 压力测试，确保换热器安全稳定运行。

图2 高效套管换热器4）智能化采用新一代触屏按键和点阵液晶多功能控制器，能够自主控温、无级水位调节、智能化霜，各种模式全自动切换，机组发生故障时控制器故障指示灯会闪烁，线控器显示相应的故障代码，使用更省心。

三联供系统原理
三联供系统原理介绍
三联供系统是指一种高效的供应链管理系统，它包括供应商、制造商和客户三类主体，由这三类主体实施物流联合管理。

该系统的核心是联合主体之间的协管制度，是一种互相协作并致力于共同实现的分工合作的模式。

三联供系统的三大基本原理：
1. 权责一致原则：三联供系统整体的架构是权责一致的，供应商及客户应对其相应的职责负责，并致力于共同实现利益最大化。

2. 互利共赢原则：三联供系统采用互利共赢的原则，即供应商和客户应共同努力最大化其利益，共同实现联合利益最大化。

3. 联合管理原则：三联供系统实施了联合管理的原则，即供应商和客户在供应和采购的过程中应当联合管理物流流程，以便最大限度地降低物流成本。

- 1 -。

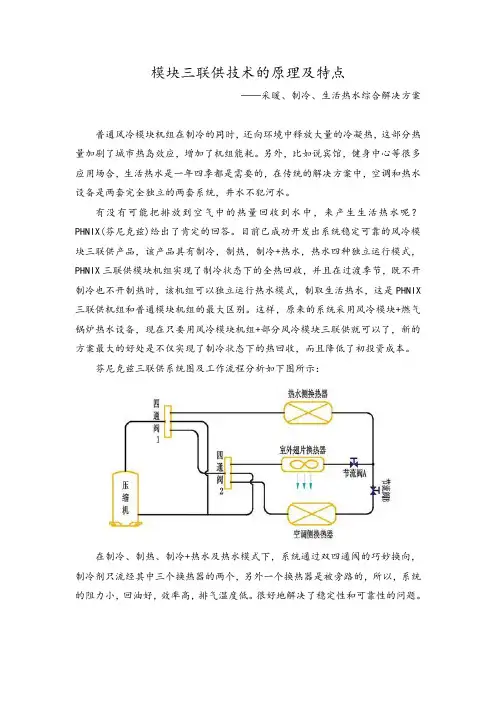

模块三联供技术的原理及特点
——采暖、制冷、生活热水综合解决方案
普通风冷模块机组在制冷的同时，还向环境中释放大量的冷凝热，这部分热量加剧了城市热岛效应，增加了机组能耗。

另外，比如说宾馆，健身中心等很多应用场合，生活热水是一年四季都是需要的，在传统的解决方案中，空调和热水设备是两套完全独立的两套系统，井水不犯河水。

有没有可能把排放到空气中的热量回收到水中，来产生生活热水呢？PHNIX(芬尼克兹)给出了肯定的回答。

目前已成功开发出系统稳定可靠的风冷模块三联供产品，该产品具有制冷，制热，制冷+热水，热水四种独立运行模式，PHNIX三联供模块机组实现了制冷状态下的全热回收，并且在过渡季节，既不开制冷也不开制热时，该机组可以独立运行热水模式，制取生活热水，这是PHNIX 三联供机组和普通模块机组的最大区别。

这样，原来的系统采用风冷模块+燃气锅炉热水设备，现在只要用风冷模块机组+部分风冷模块三联供就可以了，新的方案最大的好处是不仅实现了制冷状态下的热回收，而且降低了初投资成本。

芬尼克兹三联供系统图及工作流程分析如下图所示：
在制冷、制热、制冷+热水及热水模式下，系统通过双四通阀的巧妙换向，制冷剂只流经其中三个换热器的两个，另外一个换热器是被旁路的，所以，系统的阻力小，回油好，效率高，排气温度低。

很好地解决了稳定性和可靠性的问题。

芬尼克兹模块三联供——天王星系列采用专利三维热泵技术，满足采暖、制冷和生活热水三种需求，夏天热水完全免费。

其产品综合能效达到7.5，当属全热回收第一家。

所谓三维热泵技术，属于PHNIX专利技术，能量转移示意图如下图所示。

三维热泵能充分利用能量，让用户获得更高的经济效益！。

热电冷三联供原理1.3 BCHP的组成方式根据热源的类型可以将BCHP分为两种：第一种是直接利用烟气，也就是将尾气直接输送到烟气型制冷机中进行制冷。

第二种是将高温尾气进行二次换热，用热水或是蒸汽输送到蒸汽机或是热水机中制冷。

具体形式如下：1.微型涡轮发电机加尾气再燃/热交换并联型吸收式制冷机-工作原理：燃气涡轮发电机排气余热一部分被溴化锂制冷机的稀溶液回收，另一部分参与二次燃烧，对外提供制冷、采暖和卫生热水。

电力、空调、采暖和卫生热水几种负荷容量搭配灵活，可以满足不同场合的需要。

2燃气轮机加吸收式烟气机-工作原理：燃气轮机中高温高压气体带动发电机发电后排出，这时还保持着相当的温度（一般在400℃以上），并具有较高的含氧量。

溴化锂制冷机可以直接回收排气余热进行制冷，也可以将排气作为助燃空气进行第二次燃烧，二次燃烧回收热效率更高，达95％以上。

使用建筑物：燃气轮机电厂或燃气轮机自备电站的改造，特别适合于简单循环的燃气轮机电（站），其经济性特别显著。

3.微型涡轮发电机加吸收式烟气机-工作原理：燃气涡轮发电机的排气送入单效烟气机，余热用于制冷或采暖。

适用于小型建筑场合使用。

系统流程图：4.微型涡轮发电机加烟气机-工作原理：燃气涡轮发电机高温富氧排气（温度250℃，含氧量18%）进入冷温水机直接进行燃烧利用，提供制冷、采暖和卫生热水。

5. 蒸汽轮机加溴化锂冷机-工作原理：锅炉燃烧产生的高温高压蒸汽进入蒸汽轮机推动涡轮旋转，带动发电机发电，发电后的乏汽或从蒸汽轮机中的抽出一部分蒸汽进入蒸汽制冷机制冷，另外一部分进入热交换器采暖或提供卫生热水。

根据对热电厂“以热定电”的要求，适合于各个规模的火电厂或热电厂。

6. 燃气轮机前置循环加溴化锂制冷机-工作原理：燃气轮机发电后排出的高温烟气通过余热锅炉回收，产生的蒸汽供蒸汽吸收式制冷机制冷，其余通过热交换器提供采暖/卫生热水或供工业用户使用。

夏季采暖/热水负荷最小的时候，蒸汽溴化锂制冷机可以充分利用燃气轮机余热制冷，保证较高的系统综合能源利用效率。

三联泵工作原理
三联泵是一种用于输送液体的泵类设备，其基本工作原理如下：
1. 三联泵由三个独立但相互关联的泵组成，分别称为给水泵、高压泵和回水泵。

这些泵通过共享同一轴线来实现有效的协同工作。

2. 给水泵通常负责将液体从源头（例如水池）提取出来，形成一个压力足够的流体进入高压泵。

3. 高压泵被设计为能够提供高压力的泵，将来自给水泵的低压流体加压。

这样，液体就可以被有效地输送到需要较高压力的目标位置。

4. 回水泵负责将经过高压泵的压力液体重新回到源头，形成一个闭环循环。

这能够确保系统处于平衡状态，有效地达到连续输送的目的。

5. 为了保证工作的稳定性和可靠性，三联泵通常安装有控制系统，可以监测并自动调整压力和流量。

这样能够更好地适应实际需求，并防止系统过载和故障。

总的来说，三联泵工作原理的核心是通过三个独立但相互协作的泵来实现液体的高压输送，以满足特定的工作需求。

燃气三联供系统简介燃气冷热电三联供系统（Combined Cooling Heating and Power，简称CCHP）是分布式能源的一种主要形式。

以天然气为主要燃料，带动燃气发电机组运行，产生的电力满足用户的电负荷，系统排出的废热通过余热利用设备向用户供热、供冷。

燃气冷热电三联供系统的特点：（1）能源综合利用率提高大型天然气发电厂的发电效率一般为35%～55%，如果扣除厂用电和线损率，终端的发电效率只能达到30～47%，而三联供系统的燃气利用效率最高可达到90%左右。

（2）能源供应安全性高三联供系统一般采取并网方式设计，大电网与三联供发电机组互为备用，因此相当于用户增加了一路常用供电系统，提高了用户供电的可靠性。

常规的冷热空调系统一般由电制冷机组加燃气锅炉组成，采用三联供系统后可以使用发电机的余热供热，对用户来说相当增加了一套空调冷热源系统；对于使用电空调的用户相当于将原来的单一用电空调制冷变为可以同时用电和燃气，因此提高了用户的冷热供应可靠性。

（3）有良好的经济性由于电力供应日趋紧张，各地纷纷把实行峰谷电价政策作为电力需求侧管理的有效手段。

以北京为例，北京目前实行的商业峰谷电价政策，平段电价为0.70元/kwh，高峰时间为1.32元/kwh，低谷电价为0.32元/kwh，因此采用传统电制冷除了增加大电网的负担以外，还使用户必须承担高额的运行费用。

而采用三联供系统利用发电后余热来供热供冷，整个系统能源效率提高，能源供应成本下降，在能源价格不断增长的形势下更具有良好的经济效益。

另外因为免除了电力远距离输配电损失，电力使用效率也增大。

（4）有良好的环保效益天然气是清洁能源，在其完全燃烧及采取一定的治理措施后，烟气中NOX等有害成分远低于相关环保指标要求，具有较好的环保效益。

（5）电力和燃气双重削峰填谷随着天然气在能源结构中利用的比例逐步上升。

城市天然气基本用于采暖，冬夏城市的峰谷日差已经高达4～12倍。

燃气冷热电三联供制冷系统节能分析1. 引言1.1 燃气冷热电三联供制冷系统概述燃气冷热电三联供制冷系统是一种将燃气动力、供热系统与制冷系统相结合的综合能源系统，通过燃气内燃机发电产生的热量和电能来实现供热和制冷的双重功能。

这种系统利用了能源的多重利用，有效提高了能源利用效率，减少了对传统能源的依赖，具有节能环保的特点。

燃气冷热电三联供制冷系统包括燃气内燃机、余热锅炉、吸收式制冷机组等核心设备，通过燃烧燃气产生电能和热能，再利用余热进行供热，最后利用吸收式制冷机组将余热转化为制冷能力，实现了热电冷三联供的综合利用。

通过智能控制系统实现系统运行的优化调度，进一步提高了能源利用效率。

燃气冷热电三联供制冷系统在节能减排方面具有显著优势，能够有效降低能耗、减少环境负荷，是未来绿色能源系统发展的重要方向。

通过对其工作原理、节能特点、节能效果、节能措施以及节能案例的分析，可以更深入地了解和掌握这种先进的节能技术，为未来的能源转型和可持续发展提供重要参考。

2. 正文2.1 燃气冷热电三联供制冷系统工作原理燃气冷热电三联供制冷系统工作原理是通过综合利用燃气、蒸汽等能源，利用吸收式制冷技术，实现供暖、制冷和热水供应的一体化系统。

该系统由锅炉、制冷机组、换热器、输电线路等组成，通过协同工作，实现能源的高效利用。

燃气锅炉燃烧燃气产生热量，通过换热器将热量传递给水，将冷却水加热成蒸汽。

蒸汽经过蒸汽轮机驱动发电机产生电力，同时也供暖热水。

然后，蒸汽通过蒸发器将冷却水蒸发，吸收制冷剂。

制冷剂经过蒸发、压缩、冷凝、膨胀等过程实现制冷效果，将冷却水降温。

冷却水供暖循环系统，实现建筑物的供暖需求。

通过这样的工作原理，燃气冷热电三联供制冷系统实现了能源的高效利用，减少了能源的浪费，降低了能源消耗，实现了节能环保的目的。

2.2 燃气冷热电三联供制冷系统节能特点燃气冷热电三联供制冷系统具有高效能耗比。

通过优化系统设计和运行控制，系统可实现能源的最大化利用，降低能耗，提高能源利用效率，在传统供冷系统中，供热与供电是分开的，而三联供制冷系统则能够有效利用废热或废气发电，充分发挥能源的综合效益。

天然气冷、热、电三联供系统简介1、背景天然气是洁净能源，在其完全燃烧后及采取一定的治理措施，烟气中NOx等有害成分远低于相关指标要求，具有良好的环保性能。

美国有关专家预测如果将现有建筑实施冷、热、电三联供(Combined cooling heating and power，简称CCHP)的比例从4%提高到8%，到2020年CO2的排放量将减少30%。

2、概念与优势燃气冷、热、电三联供简单地说即为：天然气发电、余热供热、余热制冷。

相比于常规供能燃煤发电、燃气供热、电制冷，具有能源梯级利用，综合能源利用率高；清洁环保，减少排放CO2，SO2；与大型电网互相支撑，供能安全性高的优势及对燃气和电力有双重削峰填谷作用。

以天然气为燃料的动力装置，例如燃气轮机、燃气内燃机、斯特林发动机、燃料电池等，在发电的同时，其排放的余热被回收，用于供热或驱动空调制冷装置，如吸收式制冷机或除湿装置等，这种以天然气为燃料，同时具备发电、供热和供冷功能的能源转换和供应系统，就是天然气冷、热、电联供系统。

相比传统的集中式供能，天然气冷、热、电三联供系统是建立在用户侧的小型的、模块化的能源供给系统，避免了长距离能源输送的损失，为能源供应增加了安全性、可靠性和灵活性。

3、天然气冷、热、电三联供分类天然气冷、热、电三联供系统应用于商业、工业等各个领域，一般分为楼宇型和区域型两种。

楼宇型冷、热、电三联供系统，规模较小，主要用于满足单独建筑物的能量需求(如医院、学校、宾馆、大型商场等公共设施)。

单独建筑物一天内的负荷变化较大，会出现高峰或低谷的情况，而系统的运行需要不断进行调整，与负荷需求相匹配。

因此，楼宇型冷、热、电三联供系统对设备的启停机及变工况运行性能有较高的要求，同时在系统集成方面，发电设备、热源设备、蓄能设备之间的优化设计以及与电网配合的优化运行模式也十分必要。

区域型分布式冷、热、电三联供系统主要应用于一定区域内的由多栋建筑物组成的建筑群。
