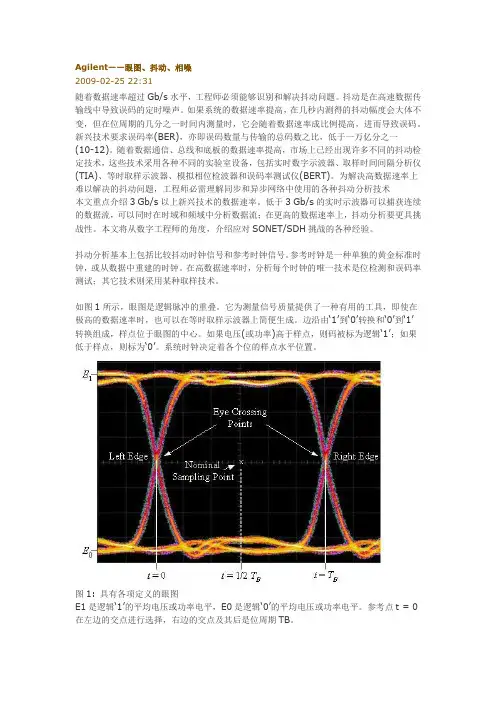

Agilent——眼图、抖动、相噪随着数据速率超过Gb/s水平，工程师必须能够识别和解决抖动问题。
抖动是在高速数据传输线中导致误码的定时噪声。
如果系统的数据速率提高，在几秒内测得的抖动幅度会大体不变，但在位周期的几分之一时间内测量时，它会随着数据速率成比例提高，进而导致误码。
新兴技术要求误码率(BER)，亦即误码数量与传输的总码数之比，低于一万亿分之一(10-12)。
随着数据通信、总线和底板的数据速率提高，市场上已经出现许多不同的抖动检定技术，这些技术采用各种不同的实验室设备，包括实时数字示波器、取样时间间隔分析仪(TIA)、等时取样示波器、模拟相位检波器和误码率测试仪(BERT)。
为解决高数据速率上难以解决的抖动问题，工程师必需理解同步和异步网络中使用的各种抖动分析技术本文重点介绍3 Gb/s以上新兴技术的数据速率。
低于3 Gb/s的实时示波器可以捕获连续的数据流，可以同时在时域和频域中分析数据流；在更高的数据速率上，抖动分析要更具挑战性。
本文将从数字工程师的角度，介绍应对SONET/SDH挑战的各种经验。
抖动分析基本上包括比较抖动时钟信号和参考时钟信号。
参考时钟是一种单独的黄金标准时钟，或从数据中重建的时钟。
在高数据速率时，分析每个时钟的唯一技术是位检测和误码率测试；其它技术则采用某种取样技术。
如图1所示，眼图是逻辑脉冲的重叠。
它为测量信号质量提供了一种有用的工具，即使在极高的数据速率时，也可以在等时取样示波器上简便生成。
边沿由‘1’到‘0’转换和‘0’到‘1’转换组成，样点位于眼图的中心。
如果电压(或功率)高于样点，则码被标为逻辑‘1’；如果低于样点，则标为‘0’。
系统时钟决定着各个位的样点水平位置。
图1: 具有各项定义的眼图E1是逻辑‘1’的平均电压或功率电平，E0是逻辑‘0’的平均电压或功率电平。
参考点t = 0在左边的交点进行选择，右边的交点及其后是位周期TB。
Eye Crossing Point: 眼图交点Left Edge: 左沿Right Edge: 右沿Nominal Sampling Point: 标称样点幅度噪声可能会导致逻辑‘1’的电压或功率电平垂直波动，低于样点，导致逻辑‘1’码错误地标为逻辑‘0’码，即误码。
信号完整性分析基础系列之一——关于眼图测量（上）汪进进美国力科公司深圳代表处内容提要：本文将从作者习惯的无厘头漫话风格起篇，从四个方面介绍了眼图测量的相关知识：一、串行数据的背景知识; 二、眼图的基本概念; 三、眼图测量方法; 四、力科示波器在眼图测量方面的特点和优势。
全分为上、下两篇。
上篇包括一、二部分。
下篇包括三、四部分。
您知道吗？眼图的历史可以追溯到大约47年前。
在力科于2002年发明基于连续比特位的方法来测量眼图之前，1962年-2002的40年间，眼图的测量是基于采样示波器的传统方法。
您相信吗？在长期的培训和技术支持工作中，我们发现很少有工程师能完整地准确地理解眼图的测量原理。
很多工程师们往往满足于各种标准权威机构提供的测量向导，Step by Step，满足于用“万能”的Sigtest软件测量出来的眼图给出的Pass or Fail结论。
这种对于Sigtest的迷恋甚至使有些工程师忘记了眼图是可以作为一项重要的调试工具的。
在我2004年来力科面试前，我也从来没有听说过眼图。
那天面试时，老板反复强调力科在眼图测量方面的优势，但我不知所云。
之后我Google“眼图”，看到网络上有限的几篇文章，但仍不知所云。
刚刚我再次Google“眼图”，仍然没有找到哪怕一篇文章讲透了眼图测量。
网络上搜到的关于眼图的文字，出现频率最多的如下，表达得似乎非常地专业，但却在拒绝我们的阅读兴趣。
“在实际数字互连系统中，完全消除码间串扰是十分困难的，而码间串扰对误码率的影响目前尚无法找到数学上便于处理的统计规律，还不能进行准确计算。
为了衡量基带传输系统的性能优劣，在实验室中，通常用示波器观察接收信号波形的方法来分析码间串扰和噪声对系统性能的影响，这就是眼图分析法。
如果将输入波形输入示波器的Y轴，并且当示波器的水平扫描周期和码元定时同步时，适当调整相位，使波形的中心对准取样时刻，在示波器上显示的图形很象人的眼睛，因此被称为眼图（Eye Map）。
在实际的通信系统中，数字信号经过非理想的传输系统必定要产生畸变，信号通过信道后，也会引入噪声和干扰，也就是说，总是在不同程度上存在码间干扰的。
在码间干扰和噪声同时存在情况下，系统性能很难进行定量的分析，常常甚至得不到近似结果。
为了便于实际评价系统的性能，常用所谓“眼图”。
眼图可以直观地估价系统的码间干扰和噪声的影响，是一种常用的测试手段。
所谓“眼图”，就是由解调后经过低通滤波器输出的基带信号，以码元定时作为同步信号在示波器屏幕上显示的波形。
干扰和失真所产生的传输畸变，可以在眼图上清楚地显示出来。
因为对于二进制信号波形，它很象一只人的眼睛。
在图1中画出两个无噪声的波形和相应的“眼图”，一个无失真，另一个有失真(码间串扰)。
图1中可以看出，眼图是由虚线分段的接收码元波形叠加组成的。
眼图中央的垂直线表示取样时刻。
当波形没有失真时，眼图是一只“完全张开”的眼睛。
在取样时刻，所有可能的取样值仅有两个：+1或-1。
当波形有失真时，在取样时刻信号取值分布在小于+1或大于-1附近，“眼睛”部分闭合。
这样，保证正确判决所容许的噪声电平就减小了。
换言之，在随机噪声的功率给定时，将使误码率增加。
“眼睛”张开的大小就指明失真的严重程度。
为便于说明眼图和系统性能的关系，我们将它简化成图2的形状。
由此图可以看出：(1)最佳取样时刻应选择在眼睛张开最大的时刻；(2)眼睛闭合的速率，即眼图斜边的斜率，表示系统对定时误差灵敏的程度，斜边愈陡，对定位误差愈敏感；(3)在取样时刻上，阴影区的垂直宽度表示最大信号失真量；(4)在取样时刻上，上下两阴影区的间隔垂直距离之半是最小噪声容限，噪声瞬时值超过它就有可能发生错误判决；(5)阴影区与横轴相交的区间表示零点位置变动范围，它对于从信号平均零点位置提取定时信息的解调器有重要影响。
衡量眼图质量的几个重要参数有：1.眼图开启度(U-2ΔU)/U指在最佳抽样点处眼图幅度“张开”的程度。
无畸变眼图的开启度应为100%。
什么是眼图眼图，是由于示波器的余辉作用，将扫描所得的每一个码元波形重叠在一起，从而形成眼图。
本文将带领大家了解PCB上的眼图是什么，眼图是怎样形成的，眼图中包含有哪些信息，如何根据眼图情况分辨信号质量。
想看懂示波器眼图需要掌握以下4点：一、什么是眼图？眼图是一系列数字信号在示波器上累积而显示的图形，它包含了丰富的信息，从眼图上可以观察出码间串扰和噪声的影响，体现了数字信号整体的特征，从而估计系统优劣程度，因而眼图分析是高速互连系统信号完整性分析的核心。
另外也可以用此图形对接收滤波器的特性加以调整，以减小码间串扰，改善系统的传输性能。
用一个示波器跨接在接收滤波器的输出端，然后调整示波器扫描周期，使示波器水平扫描周期与接收码元的周期同步，这时示波器屏幕上看到的图形就称为眼图。
示波器一般测量的信号是一些位或某一段时间的波形，更多的反映的是细节信息，而眼图则反映的是链路上传输的所有数字信号的整体特征。
观察眼图的方法是:用一个示波器跨接在接收滤波器的输出端，然后调整示波器扫描周期，使示波器水平扫描周期与接收码元的周期同步，这时示波器屏幕上看到的图形像人的眼睛，故称为“眼图”。
从“眼图”上可以观察出码间串扰和噪声的影响，从而估计系统优劣程度。
另外也可以用此图形对接收滤波器的特性加以调整，以减小码间串扰和改善系统的传输性能。
二、眼图是怎么形成的？对于数字信号，其高电平与低电平的变化可以有多种序列组合。
以3个bit为例，可以有000-111共8中组合，在时域上将足够多的上述序列按某一个基准点对齐，然后将其波形叠加起来，就形成了眼图。
如下图。
对于测试仪器而言，首先从待测信号中恢复出信号的时钟信号，然后按照时钟基准来叠加出眼图，最终予以显示。
三、眼图中包含的信息有哪些？对于一幅真实的眼图，如下图，首先我们可以看出数字波形的平均上升时间(RiseTime)、下降时间(FallTime)、上冲(Overshoot)、下冲(Undershoot)、门限电平(Threshold/CrossingPercent)等基本的电平变换的参数。
眼图——概念与测量（摘记）中文名称：眼图英文名称：eyediagram;eye pattern定义：示波器屏幕上所显示的数字通信符号,由许多波形部分重叠形成，其形状类似“眼”的图形。
“眼”大表示系统传输特性好；“眼”小表示系统中存在符号间干扰。
一．概述“在实际数字互连系统中，完全消除码间串扰是十分困难的，而码间串扰对误码率的影响目前尚无法找到数学上便于处理的统计规律，还不能进行准确计算。
为了衡量基带传输系统的性能优劣，在实验室中，通常用示波器观察接收信号波形的方法来分析码间串扰和噪声对系统性能的影响，这就是眼图分析法。
在无码间串扰和噪声的理想情况下，波形无失真，每个码元将重叠在一起，最终在示波器上看到的是迹线又细又清晰的“眼睛”，“眼”开启得最大。
当有码间串扰时，波形失真，码元不完全重合，眼图的迹线就会不清晰，引起“眼”部分闭合。
若再加上噪声的影响，则使眼图的线条变得模糊，“眼”开启得小了，因此，“眼”张开的大小表示了失真的程度，反映了码间串扰的强弱。
由此可知，眼图能直观地表明码间串扰和噪声的影响，可评价一个基带传输系统性能的优劣。
另外也可以用此图形对接收滤波器的特性加以调整，以减小码间串扰和改善系统的传输性能。
通常眼图可以用下图所示的图形来描述，由此图可以看出：（1）眼图张开的宽度决定了接收波形可以不受串扰影响而抽样再生的时间间隔。
显然，最佳抽样时刻应选在眼睛张开最大的时刻。
（2）眼图斜边的斜率，表示系统对定时抖动（或误差）的灵敏度，斜率越大，系统对定时抖动越敏感。
（3）眼图左（右）角阴影部分的水平宽度表示信号零点的变化范围，称为零点失真量，在许多接收设备中，定时信息是由信号零点位置来提取的，对于这种设备零点失真量很重要。
(4）在抽样时刻，阴影区的垂直宽度表示最大信号失真量。
（5）在抽样时刻上、下两阴影区间隔的一半是最小噪声容限，噪声瞬时值超过它就有可能发生错误判决。
（6）横轴对应判决门限电平。
Agilent——眼图、抖动、相噪2009-02-25 22:31随着数据速率超过Gb/s水平，工程师必须能够识别和解决抖动问题。
抖动是在高速数据传输线中导致误码的定时噪声。
如果系统的数据速率提高，在几秒内测得的抖动幅度会大体不变，但在位周期的几分之一时间内测量时，它会随着数据速率成比例提高，进而导致误码。
新兴技术要求误码率(BER)，亦即误码数量与传输的总码数之比，低于一万亿分之一(10-12)。
随着数据通信、总线和底板的数据速率提高，市场上已经出现许多不同的抖动检定技术，这些技术采用各种不同的实验室设备，包括实时数字示波器、取样时间间隔分析仪(TIA)、等时取样示波器、模拟相位检波器和误码率测试仪(BERT)。
为解决高数据速率上难以解决的抖动问题，工程师必需理解同步和异步网络中使用的各种抖动分析技术本文重点介绍3 Gb/s以上新兴技术的数据速率。
低于3 Gb/s的实时示波器可以捕获连续的数据流，可以同时在时域和频域中分析数据流；在更高的数据速率上，抖动分析要更具挑战性。
本文将从数字工程师的角度，介绍应对SONET/SDH挑战的各种经验。
抖动分析基本上包括比较抖动时钟信号和参考时钟信号。
参考时钟是一种单独的黄金标准时钟，或从数据中重建的时钟。
在高数据速率时，分析每个时钟的唯一技术是位检测和误码率测试；其它技术则采用某种取样技术。
如图1所示，眼图是逻辑脉冲的重叠。
它为测量信号质量提供了一种有用的工具，即使在极高的数据速率时，也可以在等时取样示波器上简便生成。
边沿由…1‟到…0‟转换和…0‟到…1‟转换组成，样点位于眼图的中心。
如果电压(或功率)高于样点，则码被标为逻辑…1‟；如果低于样点，则标为…0‟。
系统时钟决定着各个位的样点水平位置。
图1: 具有各项定义的眼图E1是逻辑…1‟的平均电压或功率电平，E0是逻辑…0‟的平均电压或功率电平。
参考点t = 0在左边的交点进行选择，右边的交点及其后是位周期TB。

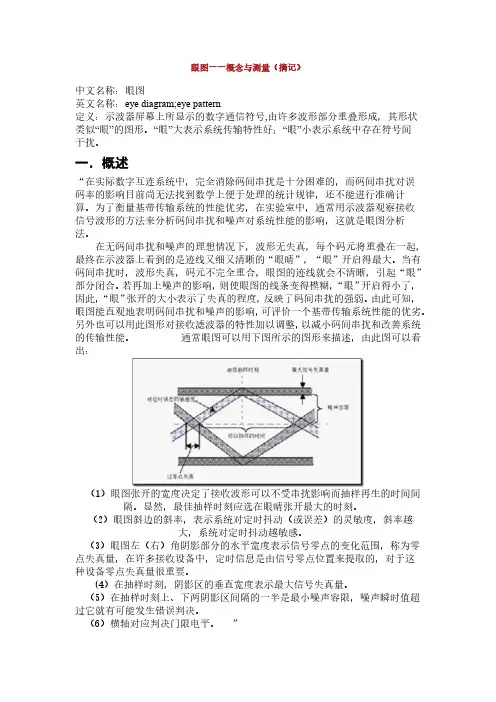

眼图——概念与测量（摘记）中文名称：眼图英文名称：eye diagram;eye pattern定义：示波器屏幕上所显示的数字通信符号,由许多波形部分重叠形成，其形状类似“眼”的图形。
“眼”大表示系统传输特性好；“眼”小表示系统中存在符号间干扰。
一．概述“在实际数字互连系统中，完全消除码间串扰是十分困难的，而码间串扰对误码率的影响目前尚无法找到数学上便于处理的统计规律，还不能进行准确计算。
为了衡量基带传输系统的性能优劣，在实验室中，通常用示波器观察接收信号波形的方法来分析码间串扰和噪声对系统性能的影响，这就是眼图分析法。
在无码间串扰和噪声的理想情况下，波形无失真，每个码元将重叠在一起，最终在示波器上看到的是迹线又细又清晰的“眼睛”，“眼”开启得最大。
当有码间串扰时，波形失真，码元不完全重合，眼图的迹线就会不清晰，引起“眼”部分闭合。
若再加上噪声的影响，则使眼图的线条变得模糊，“眼”开启得小了，因此，“眼”张开的大小表示了失真的程度，反映了码间串扰的强弱。
由此可知，眼图能直观地表明码间串扰和噪声的影响，可评价一个基带传输系统性能的优劣。
另外也可以用此图形对接收滤波器的特性加以调整，以减小码间串扰和改善系统的传输性能。
通常眼图可以用下图所示的图形来描述，由此图可以看出：（1）眼图张开的宽度决定了接收波形可以不受串扰影响而抽样再生的时间间隔。
显然，最佳抽样时刻应选在眼睛张开最大的时刻。
（2）眼图斜边的斜率，表示系统对定时抖动（或误差）的灵敏度，斜率越大，系统对定时抖动越敏感。
（3）眼图左（右）角阴影部分的水平宽度表示信号零点的变化范围，称为零点失真量，在许多接收设备中，定时信息是由信号零点位置来提取的，对于这种设备零点失真量很重要。
(4）在抽样时刻，阴影区的垂直宽度表示最大信号失真量。
（5）在抽样时刻上、下两阴影区间隔的一半是最小噪声容限，噪声瞬时值超过它就有可能发生错误判决。
（6）横轴对应判决门限电平。

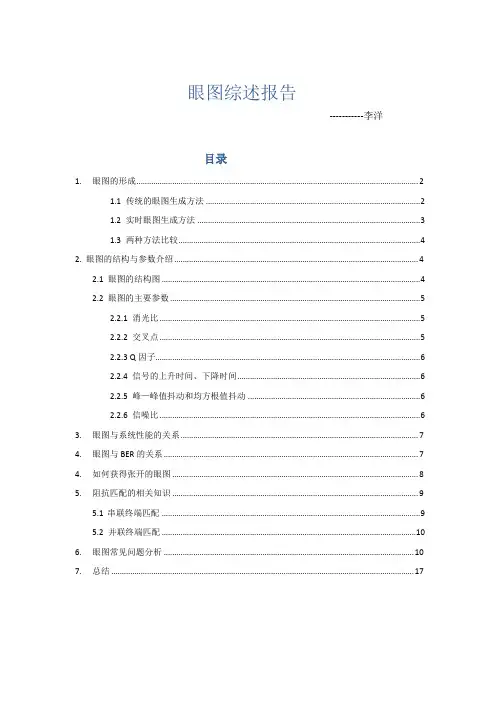

眼图综述报告-----------李洋目录1. 眼图的形成 (2)1.1 传统的眼图生成方法 (2)1.2 实时眼图生成方法 (3)1.3 两种方法比较 (4)2. 眼图的结构与参数介绍 (4)2.1 眼图的结构图 (4)2.2 眼图的主要参数 (5)2.2.1 消光比 (5)2.2.2 交叉点 (5)2.2.3 Q因子 (6)2.2.4 信号的上升时间、下降时间 (6)2.2.5 峰—峰值抖动和均方根值抖动 (6)2.2.6 信噪比 (6)3. 眼图与系统性能的关系 (7)4. 眼图与BER的关系 (7)4. 如何获得张开的眼图 (8)5. 阻抗匹配的相关知识 (9)5.1 串联终端匹配 (9)5.2 并联终端匹配 (10)6. 眼图常见问题分析 (10)7. 总结 (17)1.眼图的形成眼图是一系列数字信号在示波器上累积而显示的图形，其形状类似于眼睛，故叫眼图。
在用余辉示波器观察传输的数据信号时，使用被测系统的定时信号，通过示波器外触发或外同步对示波器的扫描进行控制，由于扫描周期此时恰为被测信号周期的整数倍，因此在示波器荧光屏上观察到的就是一个由多个随机符号波形共同形成的稳定图形。
这种图形看起来象眼睛，称为数字信号的眼图。
示波器测量的一般信号是一些位或某一段时间的波形，更多的反映的是细节信息。
而眼图则反映的是链路上传输的所有数字信号的整体特性。
如下图：1.1 传统的眼图生成方法采样示波器的CLK通常可能是用户提供的时钟,恢复时钟,或者与数据信号本身同步的码同步信号.图：采样示波器眼图形成原理1.2 实时眼图生成方法实时示波器通过一次触发完成所有数据的采样,不需附加的同步信号和触发信号.通常通过软件PLL方法恢复时钟。
图：实时示波器眼图形成原理另一种示意图:图：实时示波器眼图形成原理1.3 两种方法比较1.传统的方法比实时眼图生产方法测量的速度要慢100至1000倍。
2.传统的眼图生成方法测量精度没有实时眼图生成方法高。

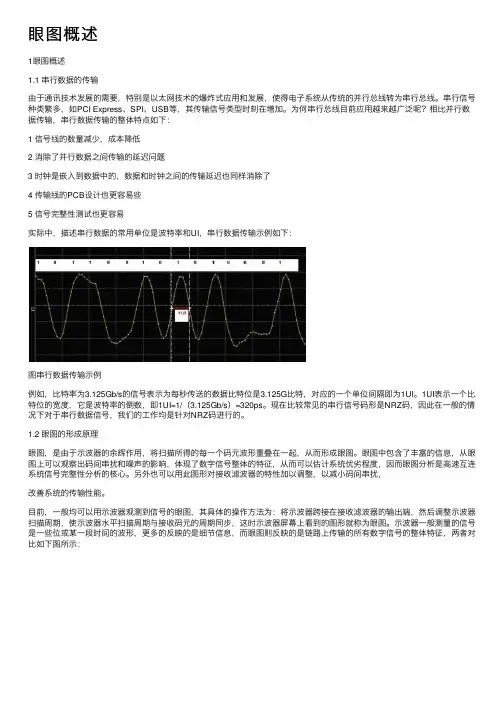

眼图概述1眼图概述1.1 串⾏数据的传输由于通讯技术发展的需要，特别是以太⽹技术的爆炸式应⽤和发展，使得电⼦系统从传统的并⾏总线转为串⾏总线。
串⾏信号种类繁多，如PCI Express、SPI、USB等，其传输信号类型时刻在增加。
为何串⾏总线⽬前应⽤越来越⼴泛呢？相⽐并⾏数据传输，串⾏数据传输的整体特点如下：1 信号线的数量减少，成本降低2 消除了并⾏数据之间传输的延迟问题3 时钟是嵌⼊到数据中的，数据和时钟之间的传输延迟也同样消除了4 传输线的PCB设计也更容易些5 信号完整性测试也更容易实际中，描述串⾏数据的常⽤单位是波特率和UI，串⾏数据传输⽰例如下：图串⾏数据传输⽰例例如，⽐特率为3.125Gb/s的信号表⽰为每秒传送的数据⽐特位是3.125G⽐特，对应的⼀个单位间隔即为1UI。
1UI表⽰⼀个⽐特位的宽度，它是波特率的倒数，即1UI=1/（3.125Gb/s）=320ps。
现在⽐较常见的串⾏信号码形是NRZ码，因此在⼀般的情况下对于串⾏数据信号，我们的⼯作均是针对NRZ码进⾏的。
1.2 眼图的形成原理眼图，是由于⽰波器的余辉作⽤，将扫描所得的每⼀个码元波形重叠在⼀起，从⽽形成眼图。
眼图中包含了丰富的信息，从眼图上可以观察出码间串扰和噪声的影响，体现了数字信号整体的特征，从⽽可以估计系统优劣程度，因⽽眼图分析是⾼速互连系统信号完整性分析的核⼼。
另外也可以⽤此图形对接收滤波器的特性加以调整，以减⼩码间串扰，改善系统的传输性能。
⽬前，⼀般均可以⽤⽰波器观测到信号的眼图，其具体的操作⽅法为：将⽰波器跨接在接收滤波器的输出端，然后调整⽰波器扫描周期，使⽰波器⽔平扫描周期与接收码元的周期同步，这时⽰波器屏幕上看到的图形就称为眼图。
⽰波器⼀般测量的信号是⼀些位或某⼀段时间的波形，更多的反映的是细节信息，⽽眼图则反映的是链路上传输的所有数字信号的整体特征，两者对⽐如下图所⽰：图⽰波器中的信号与眼图如果⽰波器的整个显⽰屏幕宽度为100ns，则表⽰在⽰波器的有效频宽、取样率及记忆体配合下，得到了100ns下的波形资料。
