岩土工程数值分析方法工程算例分析

岩土工程计算示例一、承载力验算1、建筑物荷载估算P k =Fk+Gk=29（含地下室）层×（16.5～17）KN/m2层+25 KN/m3×1.5m（基础厚度）=KPa （框剪结构）P k =Fk+Gk=6（含地下室）层×（17～17.5）KN/m2层+25 KN/m3×1.5m（基础厚度）= KPa（砖混结构）2、地基承载力的确定（1）天然地基①确定天然地基承载力:目前方法确定fak②按《建筑地基基础设计规范》（GB50007-2002）5.2.4条式5.2.4进行修正(P21-22)，由fak 修正为fa依据《GB50007-2002》中第5.2.4条公式f a =fak+ηbγ(b-3)+ηdγm(d-0.5)对持力层承载力进行修正。

式中：fa——修正后的地基承载力特征值；fak——地基承载力特征值；ηb 、ηd——基础宽度和埋深的地基承载力修正系数，按基底下土的类别查表5.2.4；γ——基础底面以下土的重度；b——基础底面宽度（m）；γm——基础底面以上土的加权平均重度；d——基础埋置深度（m）；将上述数值代入公式，得出修正后持力层地基承载力特征值：fa= KPa③按土的抗剪强度确定承载力:（GB50007-2002）5.2.5条式5.2.5进行 (P23),不修正直接为fak c m d b a c M d M b M f ++=γγa f ---由土的剪强度指标确定的地基承载力特征值； c db M M M 、、---承载力系数，b ---基础底面宽度，大于6m 时按6m 取值，对于砂土小于3m 时按3m 取值； k c ---基底下一倍短边宽深度内土的粘聚力标准值。

④岩石地基承载力特征值：（GB50007-2002）5.2.6条式5.2.6和附录J 进行 (P23-24),不修正直接为f avk r a f f .ϕ=rm rk f f .ϕ=（平均值）δϕ⎪⎪⎭⎫⎝⎛+-=2678.4704.11n n式中 a f ---岩石地基承载力特征值（KPa ）；rk f ---岩石饱和单轴抗压强度标准值（KPa ），可按规范附录J 确定；v ϕ---折减系数。

岩土工程中的数值分析与设计一、引言岩土工程是土木工程的重要分支领域，涵盖了地质、土壤、岩石和地下水等方面的结构和行为以及它们与土木工程结构的相互作用。

岩土工程的数值分析及设计是保障工程安全的重要手段之一。

二、岩土工程的数值分析岩土工程中的数值分析是指通过数值模拟方法对岩土体在应力、应变及变形等方面的特性进行计算和分析。

数值分析可以有效地进行工程设计和评估，为决策提供依据。

（一）数值分析方法目前在岩土工程中常用的数值分析方法包括有限元法、边界元法、有限差分法、离散元法等，其中有限元法在岩土工程领域中被广泛采用。

其基本思路是通过对材料和结构进行离散化，建立数学模型。

（二）数值模拟与分析数值模拟可以用于岩土工程中如地质勘探、地震预测、地下水流、土壤侵蚀等许多方面。

对岩土体进行数值模拟可以对其应力、应变、位移等方面的特性进行模拟分析，进而预测其行为及性能。

三、岩土工程的设计岩土工程的设计是基于对工程环境、岩土体及结构的分析，寻求出最佳的技术和经济方案。

岩土工程设计是保证工程安全可行性的重要环节，要求设计人员掌握一定的专业知识与技能。

（一）岩土工程设计原则岩土工程设计的原则包括安全、经济、实用、美观等四方面。

安全是首要的原则，要求工程能够承受日常和突发的各种荷载，经济主要是要尽可能降低工程成本，而实用和美观的原则则涵盖了人性化的设计和环保的要求。

（二）岩土工程设计流程岩土工程设计流程包括工程调查、设计准备、设计方案的确定、设计计算、设计绘图、设计报告等六个阶段。

在岩土工程的设计中，需要进行地质调查、测量和试验等多种工作，以确保设计方案的准确和灵活性。

四、数值分析在岩土工程设计中的应用数值分析在岩土工程的设计中是不可或缺的工具之一。

数学模型的建立和求解可以帮助设计人员更好地把握岩土体的性质和特点，确保工程的安全性和稳定性。

（一）数值分析在地质勘探中的应用数字地质勘探技术是用数字技术对地球物理场进行分析，找出地下结构从而确定矿产资源，这是岩土工程设计前的必要步骤。

关于岩土工程的数值计算方法的综述学院：资源与土木工程学院专业：岩土工程学号：姓名：数值计算方法其主要有有限单元法、有限差分法、边界元法、离散元法和流形元法等。

有限单元法：有限单元法发展非常迅速，至今已经成为求解复杂工程问题的有力工具，并在岩土工程领域广泛的采用，主要的分析软件ANSYS。

有限单元法的最基本的元素是单元和节点，基本计算步骤的第一步为离散化，问题域的连续体被离散为单元与节点的组合，连续体内部分的应力及位移通过节点传递，每个单元可以具有不同的物理特征，这样，便可以得到在物理意义上与原来的连续体相近似的模型。

第二步为单元分析，一般以位移法为基本方法，建立单元的刚度矩阵。

第三步由单元的刚度矩阵集合成总体刚度矩阵，并由此建立系统的整体方程组。

第四步进入计算模型的边界条件，求解方程组，求得节点位移。

第五步求出各单元的应变、应力及主应力。

有限差分法：有限差分法在岩土工程中是应用非常广泛的方法，在数值计算模拟上有很大的贡献，主要的应用软件为FLAC3D。

基本思想是把连续的定解区域用有限个离散点构成的网格来代替，这些离散点称作网格的节点；把连续定解区域上的连续变量的函数用在网格上定义的离散变量函数来近似；把原方程和定解条件中的微商用差商来近似，积分用积分和来近似，于是原微分方程和定解条件就近似地代之以代数方程组，即有限差分方程组，解此方程组就可以得到原问题在离散点上的近似解。

然后再利用插值方法便可以从离散解得到定解问题在整个区域上的近似解。

边界单元法：边界单元法在岩土工程领域也有很大优势，主要的应用软件是二维边界元法软件THBEM2和三维边界元法软件THBEM3，它们在复杂工程问题的线弹性应力分析以及弹性力学辅助教学等方面的应用有很大优势。

积分法统称为边界单元法，有直接法和间接法两类，它们都是利用了简单奇异问题的解析解，并可近似满足每个边界单元的应力和位移边界条件。

该法仅仅限定和离散问题的边界，可把问题的重点转移到边界上，可以有效地使已知条件降维，从而减小方程组的规模，大大提高计算效率。

第1篇一、项目背景某城市新建一座大型商业综合体，占地面积约5万平方米，总建筑面积约15万平方米。

该项目地处市中心，周边环境复杂，地下管线密集。

为确保工程顺利进行，施工单位采用工程岩土施工技术，以下是对该工程岩土施工的案例分析。

二、工程岩土施工难点1. 地质条件复杂：项目场地位于城市中心，地质条件复杂，包括软土地基、膨胀土、岩溶等地层，对工程岩土施工提出了较高要求。

2. 地下管线密集：周边地下管线众多，包括供水、排水、电力、通讯等，施工过程中需确保管线安全。

3. 施工场地狭小：项目场地面积有限，施工场地狭小，施工机械和材料堆放困难。

4. 施工周期紧张：商业综合体项目对施工周期要求较高，需在短时间内完成岩土施工。

三、工程岩土施工方案1. 地基处理：针对软土地基，采用预压加固、强夯、砂石桩等加固措施，提高地基承载力。

2. 管线保护：在施工过程中，对周边地下管线进行探测、评估和保护，确保管线安全。

3. 施工场地优化：合理规划施工场地，确保施工机械和材料堆放有序。

4. 施工进度控制：制定详细的施工进度计划，合理安排施工工序，确保施工周期。

四、工程岩土施工实施1. 预压加固：对软土地基进行预压加固，提高地基承载力。

施工过程中，严格控制预压荷载，确保地基稳定。

2. 强夯：对强夯区域进行分块施工，采用强夯设备进行强夯处理，提高地基承载力。

3. 砂石桩：对砂石桩区域进行施工，采用振动锤进行成桩，提高地基承载力。

4. 管线保护：在施工过程中，对周边地下管线进行监测，确保管线安全。

5. 施工进度控制：按照施工进度计划，合理安排施工工序，确保施工周期。

五、工程岩土施工效果1. 地基承载力满足设计要求：经过工程岩土施工，地基承载力满足设计要求。

2. 管线安全得到保障：在施工过程中，周边地下管线安全得到有效保障。

3. 施工进度顺利：工程岩土施工进度按计划完成，为后续施工奠定了基础。

4. 工程质量良好：工程岩土施工质量良好，为整个商业综合体项目的顺利进行提供了保障。

岩土工程数值法班级：63专业：隧道与地下工程姓名：学号：630吉林大学建设工程学院年月日目录一、问题提出 (3)二、围岩离散化 (4)三、数据准备 (5)四、计算过程 (6)五、结果初步分析 (7)六、图形 (7)七、隧道开挖对围岩的影响 (10)八、结语 (12)九、参考文献 (12)随着我国经济快速发展，各种隧道、公路、铁路、房屋以及其它基础设施进入了一个高速建设的阶段，随之而来的是土木工程的跨越式发展。

土木工程的设计和研究手段也有了很大的提高，从以前的基于经验的设计理论逐渐过渡到定量与定性相结合的反分析计算理论。

目前为止，土木工程的研究方法主要有以下五类：类比法；解析法；模型模拟（物理模型方法）；现场监控量测；数值法（数值模拟）。

通过岩土工程数值法这门课程，我们系统的学习了数值法中的有限单元法的原理以及它在岩土工程中的应用。

随着计算机的普及和运算速度的提升，为弹性力学的数值解法开辟了广阔的领域，尤其在隧道工程中，采用有限单元法分析都得到了满意的结果。

目前，有限单元法已经是解决不同岩体结构、围岩与支护相互作用、隧道围岩压力、围岩应力和变形、围岩破坏过程与破坏机制的主要方法。

本文将针对一个隧道开挖实例，应用有限单元法进行位移、应力等相关参数的分析。

一、问题提出在岩土体中修建隧道是一件十分复杂的工程。

因为岩土体是地壳内外力长期作用下形成的一种复杂的地质体，具有天然应力、非均质、不连续、各向异性等特点，从而表现在力学性质上具有非线性、剪胀性、蠕变性等。

而有限单元法可以将岩土体复杂多变的力学性质，基本地质因素、复杂和混合的边界条件、岩土体与工程结构物的组合作用等问题统筹考虑，以得到接近实际的数值解答。

目前，隧道施工和设计都是基于“新奥法”，新奥法的核心是充分发挥围岩的承载能力，将围岩视为承载的主体。

随之而来的是如何确定围岩收敛的极限位移，如何确定衬砌的支护时间，如何判定围岩应力的集中程度等问题。

本文基于以下条件进行隧道开挖后的围岩进行分析。

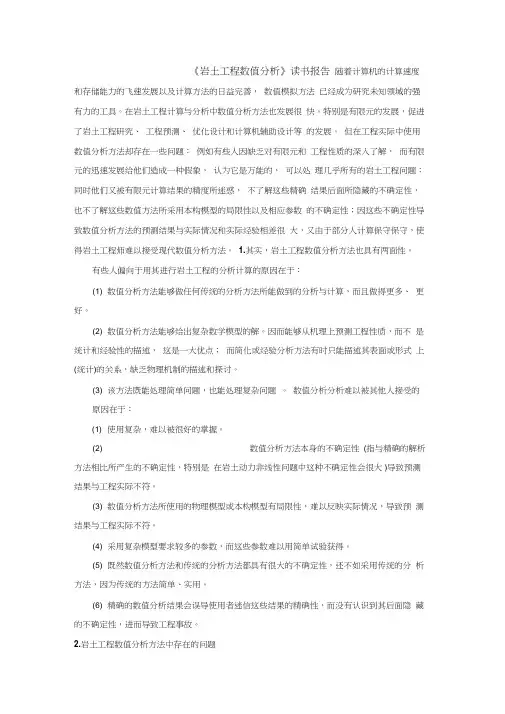

《岩土工程数值分析》读书报告随着计算机的计算速度和存储能力的飞速发展以及计算方法的日益完善，数值模拟方法已经成为研究未知领域的强有力的工具。

在岩土工程计算与分析中数值分析方法也发展很快。

特别是有限元的发展，促进了岩土工程研究、工程预测、优化设计和计算机辅助设计等的发展。

但在工程实际中使用数值分析方法却存在一些问题：例如有些人因缺乏对有限元和工程性质的深入了解，而有限元的迅速发展给他们造成一种假象，认为它是万能的，可以处理几乎所有的岩土工程问题；同时他们又被有限元计算结果的精度所迷惑，不了解这些精确结果后面所隐藏的不确定性，也不了解这些数值方法所采用本构模型的局限性以及相应参数的不确定性；因这些不确定性导致数值分析方法的预测结果与实际情况和实际经验相差很大，又由于部分人计算保守保守，使得岩土工程师难以接受现代数值分析方法。

1.其实，岩土工程数值分析方法也具有两面性。

有些人偏向于用其进行岩土工程的分析计算的原因在于：(1) 数值分析方法能够做任何传统的分析方法所能做到的分析与计算，而且做得更多、更好。

(2) 数值分析方法能够给出复杂数学模型的解。

因而能够从机理上预测工程性质，而不是统计和经验性的描述，这是一大优点；而简化或经验分析方法有时只能描述其表面或形式上(统计)的关系，缺乏物理机制的描述和探讨。

(3) 该方法既能处理简单问题，也能处理复杂问题。

数值分析分析难以被其他人接受的原因在于：(1) 使用复杂，难以被很好的掌握。

(2) 数值分析方法本身的不确定性(指与精确的解析方法相比所产生的不确定性，特别是在岩土动力非线性问题中这种不确定性会很大)导致预测结果与工程实际不符。

(3) 数值分析方法所使用的物理模型或本构模型有局限性，难以反映实际情况，导致预测结果与工程实际不符。

(4) 采用复杂模型要求较多的参数，而这些参数难以用简单试验获得。

(5) 既然数值分析方法和传统的分析方法都具有很大的不确定性，还不如采用传统的分析方法，因为传统的方法简单、实用。

岩土工程技术案例分析1. 案例背景本案例选取了一项位于城市中心的岩土工程建设项目，项目用地范围内存在较为复杂的地质条件，包括软土层、硬土层及岩层。

项目旨在建造一座高层商业建筑，地下室共三层，总建筑面积约为50000 平方米。

2. 工程目标本次岩土工程的主要目标为确保高层建筑的安全稳定，提高地基承载力，降低地基沉降量，同时优化地下室结构设计，提高工程经济效益。

3. 技术方案针对本项目所涉及的地质条件，经多次论证，最终确定了以下岩土工程技术方案：3.1 地基处理3.1.1 软土层处理针对软土层，采用挤密注浆法进行处理。

通过注入水泥浆，提高软土层的强度，减小压缩性，从而提高地基承载力。

处理范围为建筑用地范围内全部软土层。

3.1.2 硬土层处理针对硬土层，采用预压加固法进行处理。

通过在硬土层中设置预压桩，提前将土层压密，减小地基沉降。

预压桩采用预制桩，桩长约为 20 米，桩径约为 0.6 米。

3.1.3 岩层处理针对岩层，采用爆破法进行处理。

在确保周边安全的前提下，对岩层进行爆破，使其表面平整，便于后续地下室开挖。

爆破作业遵循相关规范，确保施工安全。

3.2 地下室结构设计根据地质条件及工程需求，地下室结构设计如下：3.2.1 底板设计底板采用钢筋混凝土结构，厚度约为 300 毫米。

底板设有防水层，防止地下水渗透。

3.2.2 侧墙设计侧墙采用钢筋混凝土结构，厚度约为 300 毫米。

侧墙设有防水层，防止地下水渗透。

3.2.3 顶板设计顶板采用钢筋混凝土结构，厚度约为 300 毫米。

顶板设有覆土层，用于绿化及道路铺设。

4. 施工组织与管理为确保工程质量，本项目采取如下施工组织与管理措施：4.1 施工流程控制严格按照技术方案确定的施工流程进行施工，确保各环节无缝衔接。

4.2 质量监控对施工过程中的关键环节进行质量监控，确保工程质量满足设计要求。

4.3 安全文明施工遵守相关法律法规，确保施工过程中的安全文明施工。

岩土工程的数值模拟与分析第一章岩土工程概述岩土工程是土木工程中的一个重要分支，它研究的是土壤和岩石在工程中的性质、力学行为和稳定性问题。

岩土工程涉及到很多的工程实际问题，例如建筑物、道路、桥梁和隧道等。

它也是土木工程中一个最复杂和最多变的领域之一，因为土壤和岩石很难进行精确的刻画和预测。

这就使得人们需要采用数值模拟方法和分析技术对岩土工程进行研究和分析。

第二章岩土工程的数值模拟数值模拟是岩土工程研究的一个重要方法，它主要是通过计算机模拟来刻画地质现象的一种方法。

通过数值模拟，研究人员可以快速地得到模拟结果，可以更加深入地理解地质现象，为工程决策提供依据。

数值模拟主要包括以下三个步骤：1. 建立数值模型：通过采集实际数据，建立合理的数值模型，通常包括土体的物理和力学属性等各种数据。

2. 建立数值模拟程序：选择合适的程序，编写数值模拟程序。

通常使用的程序包括有限元程序、有限差分程序等。

3. 模拟计算和结果分析：通过计算机程序进行模拟计算，然后对计算结果进行分析。

第三章岩土工程的数值分析岩土工程的数值分析是确定土壤工程行为的一种有效方法。

它可以通过计算机模拟和分析来确定原始现象对土壤的影响。

岩土工程的数值分析可以分为以下三种类型：1. 稳态分析：主要是针对平衡稳定状态进行研究，例如坡体稳定性等。

2. 动态分析：主要是对非平衡稳定状态进行研究，例如地震作用下土壤的动态特性等。

3. 粘滑材料分析：主要针对在土壤中位于斜面上的岩石、土和水等物质的运动、变形以及破坏过程的研究。

第四章岩土工程数值模拟和分析的应用岩土工程数值模拟和分析方法的应用非常广泛，特别是它们在建筑物和交通运输方面的应用更为广泛。

下面列出常见的应用领域：1. 地质灾害预防：例如滑坡、泥石流、地震等，可以通过数值模拟进行预防和控制。

2. 建筑物结构设计：例如钢筋混凝土结构、桥梁等，可以通过数值模拟和分析进行设计和改进。

3. 土壤污染处理：通过数值模拟和分析，可以确定污染源的分布范围和迁移情况，以及对环境方案的评估。

岩土工程中的边坡稳定性数值分析与模拟岩土工程中的边坡稳定性是指边坡在自身重力以及外力的作用下是否能够保持稳定的能力。

对于边坡的稳定性分析与评估在工程设计和施工中具有重要意义。

在早期的岩土工程实践中，工程师通常依赖经验和实验数据来进行边坡稳定性分析。

然而，随着计算机技术的发展，数值分析和模拟成为了岩土工程中的重要工具，可以有效地预测边坡的稳定性。

边坡稳定性的数值分析与模拟主要基于力学原理和土体力学的基础，通过建立合适的数学模型来描述边坡的物理行为。

在进行边坡稳定性数值分析时，需要收集岩土工程物性参数，例如土体的强度、变形特性等。

这些参数可以通过室内试验或现场取样后的室内试验来获得。

同时，还需要确定边坡所受到的外力，包括重力、水力、地震等因素的影响。

边坡稳定性数值分析的方法主要可以分为两类：平衡法和变形法。

平衡法主要根据力学平衡条件来判断边坡的稳定性，例如平衡剪切强度理论和平衡面法。

而变形法则关注边坡在受力作用下的变形特性，例如有限元分析和边坡位移分析。

这两种方法在不同情况下具有不同的适用性，需要根据具体问题来选择相应的数值分析方法。

在进行边坡稳定性数值分析与模拟时，需要考虑多种因素。

首先，地质条件是影响边坡稳定性的重要因素，不同的岩土地层具有不同的物理性质，对边坡稳定性分析具有重要影响。

其次，外力的作用也是必须考虑的因素，例如施工荷载、地震力以及降雨等。

此外，边坡的几何形状和边土条件也需要充分考虑，这些因素会直接影响到边坡的稳定性。

边坡稳定性数值分析与模拟的结果可以提供给工程师进行工程设计和施工的参考依据。

通过对不同参数的敏感性分析，可以找到影响边坡稳定性的关键因素，并采取相应的措施来提高边坡的稳定性。

此外，数值模拟还可以帮助工程师进行边坡的优化设计，例如在边坡的几何形状和排水措施等方面进行优化，以提高边坡的稳定性。

总之，岩土工程中的边坡稳定性数值分析与模拟是一种有效的工具，可以帮助工程师预测边坡的稳定性并提供相应的工程设计和施工指导。
