刀具的涂层颜色、种类及适用范围

刀具涂层应注意事项刀具涂层在机械加工中起到了保护刀具和提高加工效率的作用。

但是，在选择和使用刀具涂层时需要注意一些事项。

下面是一些值得注意的方面。

首先，选择适合的刀具涂层。

目前市场上有各种不同类型的刀具涂层，如涂层硬质合金、AlTiN涂层等。

每种涂层都有其特定的优点和适用范围。

在选择涂层时，需要考虑被加工材料的性质和加工条件，以及期望的加工效果。

比如，涂层硬质合金适用于加工高硬度材料，而AlTiN涂层适用于高温和高切削速度条件下的加工。

其次，注意刀具涂层的厚度和质量。

涂层的厚度对刀具的使用寿命和加工效果有很大影响。

如果涂层太薄，容易磨损造成刀具失效；如果涂层太厚，容易产生应力集中和表面粗糙度增加。

此外，质量也是关键，涂层应具备良好的粘附力和耐磨性，以确保刀具的持久性能。

再次，注意刀具涂层的处理和保养。

在涂层的加工和维护过程中，需要注意一些细节。

首先是加工过程中的刀具选择和切削参数控制。

刀具涂层在加工过程中会承受一定的热、力和化学腐蚀等腐蚀因素，因此需要根据加工要求选择合适的刀具和控制好切削参数，以避免过度磨损和失效。

其次是刀具的清洁和保养。

在使用后，应及时清洗刀具上的切屑和切削液，并进行适当的油脂润滑和保护，以延长涂层寿命。

此外，需要注意切削液的选择和使用。

切削液在刀具涂层的保护和冷却中起到重要作用。

切削液应具有良好的冷却和润滑性能，能够降低摩擦和热量积累，减少刀具和工件的磨损。

同时，切削液也应对刀具涂层材料无腐蚀性。

因此，在选择切削液时，需要考虑切削液的成分和性能，以适应加工的要求。

最后，注意避免使用涂层刀具在高温环境下的加工。

尽管一些刀具涂层具有良好的高温稳定性，但在极端高温下仍然可能导致涂层失效。

因此，在高温环境中的加工过程中，应选择适合的刀具材料和涂层类型，以确保加工效果和使用寿命。

总之，刀具涂层在机械加工中发挥重要作用，但在选择和使用时需要注意一些事项。

合理选择涂层类型、控制涂层厚度和质量、注意刀具处理和保养、选择适合的切削液以及避免在高温环境中使用涂层刀具，这些都是确保刀具涂层良好性能的关键。

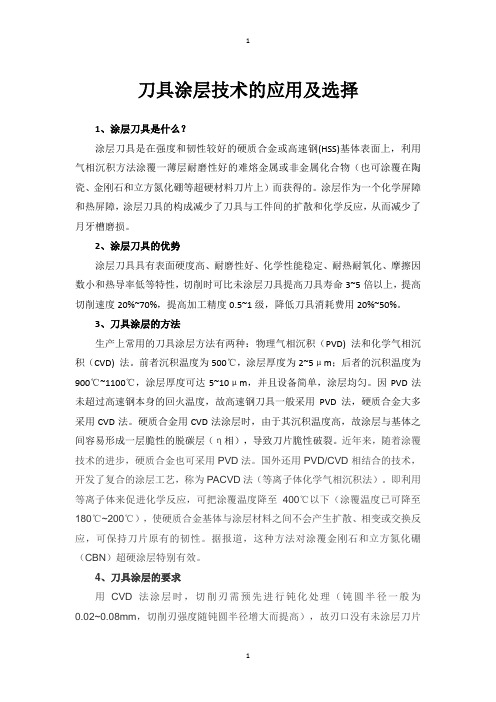

刀具涂层技术的应用及选择1、涂层刀具是什么？涂层刀具是在强度和韧性较好的硬质合金或高速钢(HSS)基体表面上，利用气相沉积方法涂覆一薄层耐磨性好的难熔金属或非金属化合物（也可涂覆在陶瓷、金刚石和立方氮化硼等超硬材料刀片上）而获得的。

涂层作为一个化学屏障和热屏障，涂层刀具的构成减少了刀具与工件间的扩散和化学反应，从而减少了月牙槽磨损。

2、涂层刀具的优势涂层刀具具有表面硬度高、耐磨性好、化学性能稳定、耐热耐氧化、摩擦因数小和热导率低等特性，切削时可比未涂层刀具提高刀具寿命3~5倍以上，提高切削速度20%~70%，提高加工精度0.5~1级，降低刀具消耗费用20%~50%。

3、刀具涂层的方法生产上常用的刀具涂层方法有两种：物理气相沉积（PVD) 法和化学气相沉积（CVD) 法。

前者沉积温度为500℃，涂层厚度为2~5μm；后者的沉积温度为900℃~1100℃，涂层厚度可达5~10μm，并且设备简单，涂层均匀。

因PVD法未超过高速钢本身的回火温度，故高速钢刀具一般采用PVD法，硬质合金大多采用CVD法。

硬质合金用CVD法涂层时，由于其沉积温度高，故涂层与基体之间容易形成一层脆性的脱碳层（η相），导致刀片脆性破裂。

近年来，随着涂覆技术的进步，硬质合金也可采用PVD法。

国外还用PVD/CVD相结合的技术，开发了复合的涂层工艺，称为PACVD法（等离子体化学气相沉积法）。

即利用等离子体来促进化学反应，可把涂覆温度降至400℃以下（涂覆温度已可降至180℃~200℃），使硬质合金基体与涂层材料之间不会产生扩散、相变或交换反应，可保持刀片原有的韧性。

据报道，这种方法对涂覆金刚石和立方氮化硼（CBN）超硬涂层特别有效。

4、刀具涂层的要求用CVD法涂层时，切削刃需预先进行钝化处理（钝圆半径一般为0.02~0.08mm，切削刃强度随钝圆半径增大而提高），故刃口没有未涂层刀片锋利。

所以，对精加工产生薄切屑、要求切削刃锋利的刀具应采用PVD法。

TiN、TiC、TiCN和TiAlN等刀具涂层及如何选择刀具涂层TiN 氮化钛TiAlN 氮化铝钛氮铝钛涂层氮铝化钛TiCN 氮碳化钛TiAlCN 氰化铝钛Ti2N 氮化二钛CrN, 氮化铬ZrN, 氮化锆AlTiN 氮化钛铝氮钛铝涂层金刚公司推出的各种新型涂层涂层颜色硬度HV 厚度μm 摩擦系数最高使用温度℃说明ZrCN复合兰灰 2500 1-4 550 通用性强TiN单层金黄 2300 1-4 500 高性价比涂层TiAlN复合紫色 3200 1-4 800 通用性强AlTiN复合黑 3400 1-4 900 高速、高硬度加工TiAlCrN 亚黑 3500 1-4 1000 特殊加工领域TiCN渐层灰黑 3000 1-4 400 高韧性通用涂层CrN渐层银亮 2000 3-15 700 适用加工铜、钛、模具DLC 黑彩 1000~4000 400 适用于有色金属、石墨、塑胶涂层刀具是在强度和韧性较好的硬质合金或高速钢(HSS)基体表面上，利用气相沉积方法涂覆一薄层耐磨性好的难熔金属或非金属化合物(也可涂覆在陶瓷、金刚石和立方氮化硼等超硬材料刀片上)而获得的。

涂层作为一个化学屏障和热屏障，减少了刀具与工件间的扩散和化学反应，从而减少了月牙槽磨损。

涂层刀具具有表面硬度高、耐磨性好、化学性能稳定、耐热耐氧化、摩擦因数小和热导率低等特性，切削时可比未涂层刀具提高刀具寿命3~5倍以上，提高切削速度20%~70%，提高加工精度~1级，降低刀具消耗费用20%~50%。

因此，涂层刀具已成为现代切削刀具的标志，在刀具中的使用比例已超过50%。

目前，切削加工中使用的各种刀具，包括车刀、镗刀、钻头、铰刀、拉刀、丝锥、螺纹梳刀、滚压头、铣刀、成形刀具、齿轮滚刀和插齿刀等都可采用涂层工艺来提高它们的使用性能。

涂层刀具有四种：涂层高速钢刀具，涂层硬质合金刀具，以及在陶瓷和超硬材料(金刚石或立方氮化硼)刀片上的涂层刀具。

CNC机床加工中的加工刀具涂层与切削性能优化随着制造业的发展，CNC（Computer Numerical Control）机床成为现代加工领域的重要设备之一。

在CNC机床的加工过程中，加工刀具涂层起着至关重要的作用。

本文将探讨加工刀具涂层在CNC机床加工中的应用，以及如何通过优化涂层选择与切削性能提升来提高加工效果。

一、加工刀具涂层的意义与分类加工刀具涂层是一层应用于刀具表面的外覆层，其作用是提高刀具的硬度、抗磨损性和耐腐蚀性。

根据涂层材料的不同，可以将加工刀具涂层分类为以下几种：1. 陶瓷涂层：陶瓷涂层通常由碳化硅、氮化硅等材料组成。

陶瓷涂层具有较高的硬度和耐磨损性，适用于高速加工和高硬度材料的切削。

2. DLC（Diamond-Like Carbon）涂层：DLC涂层具有类似钻石的碳结构，其具有独特的硬度、润滑和低摩擦性质。

DLC涂层适用于高速切削和干切削条件下的加工。

3. PVD（Physical Vapor Deposition）涂层：PVD涂层包括氮化钛、氮化铝等材料，具有较高的韧性和热稳定性。

PVD涂层适用于不同材料的加工，能够提高刀具的使用寿命和切削性能。

二、加工刀具涂层的优势与挑战加工刀具涂层的应用在CNC机床加工中具有诸多优势，但也面临一些挑战。

1. 优势：（1）提高切削性能：加工刀具涂层可以大幅提高刀具的硬度，从而提高切削速度和效率。

（2）延长使用寿命：涂层可以降低刀具的摩擦系数和磨损率，延长刀具的寿命。

（3）改善加工表面质量：涂层能够减少刀具与工件之间的热变形和切削力，提高加工表面的光洁度和精度。

2. 挑战：（1）涂层质量控制：涂层的均匀性和附着力是影响其性能的关键因素，需要进行严格的质量控制。

（2）选择适合的涂层材料：不同加工刀具和材料对涂层材料的要求不同，需要根据具体情况选择合适的涂层材料。

三、加工刀具涂层与切削性能优化为了优化切削性能，应根据具体加工要求和材料特点选择合适的加工刀具涂层，并通过以下方法进行切削性能的优化。

涂层刀具的涂层材料、涂层方法及进展方向在切削加工中，刀具性能对切削加工的效率、精度、表面质量有着决议性的影响。

刀具性能的两个关键指标硬度和强度（韧性）之间好像总是存在着冲突，硬度高的材料往往强度和韧性低，而要提高韧性往往是以硬度的下降为代价的。

在较软的刀具基体上涂覆一层或多层硬度高、耐磨性好的金属或非金属化合物薄膜（如TiC、TiN、Al2O3,等）构成的涂层刀具，较好的解决了刀具存在的强度和韧性之间的冲突，是切削刀具进展的一次革命。

涂层刀具是近20年来进展最快的新型刀具。

目前工业发达国家涂层刀具已占80%以上，CNC机床上所用的切削刀具90%以上是涂层刀具。

1涂层刀具、涂层材料及涂层方法涂层刀具的特点涂层刀具结合了基体高强度、高韧性和涂层高硬度、高耐磨性的优点，提高了刀具的耐磨性而不降低其韧性。

涂层刀具通用性广，加工范围显著扩大，使用涂层刀具可以获得明显的经济效益。

一种涂层刀具可以代替数种非涂层刀具使用，因而可以大大削减刀具的品种和库存量，简化刀具管理，降低刀具和设备成本。

但是刀具在现有的涂层工艺进行涂层后，因基体材料和涂层材料性质差别较大，涂层残留内应力大，涂层和基体之间的界面结合强度低，涂层易剥落，而且涂层过程中还造成基体强度下降、涂层刀片重磨性差、涂层设备多而杂、昂贵、工艺要求高、涂层时间长、刀具成本上升等缺点。

常用的涂层材料及性质常用的涂层材料常用的涂层材料有碳化物、氮化物、碳氮化物、氧化物、硼化物、硅化物、金刚石及复合涂层八大类数十个品种。

依据化学键的特征，可将这些涂层材料分成金属键型、共价键型和离子键型。

涂层材料的性质金属键型涂层材料（如TiB2、TiC、TiN、VC、WC等）熔点高、脆性低、界面结合强度高、交互作用趋势强、多层匹配性好，具有良好的综合性能，是最一般的涂层材料。

共价键型涂层材料（如B4C、SiC、BN、金刚石等）硬度高、热胀系数低、与基体界面结合强度差、稳定性和多层匹配性差。

刀具涂层技术在金属切削中的应用刀具涂层技术在金属切削中扮演着重要的角色。

它通过在刀具表面形成一层涂层，提高刀具的硬度、耐磨性和切削性能，从而延长刀具的使用寿命和提高切削效率。

本文将探讨刀具涂层技术的原理、种类及其在金属切削中的应用。

刀具涂层技术的原理主要包括两个方面：一是通过涂层改变刀具表面的化学成分和结构，使其具有更高的硬度和抗磨性；二是通过涂层改变刀具表面与金属工件的摩擦系数和热传导能力，减少切削时的摩擦热和切削力。

刀具涂层主要使用物质包括碳化物、氮化物、氧化物和金属等。

根据涂层材料的不同，刀具涂层可以分为硬质涂层和润滑涂层两大类。

硬质涂层主要包括碳化物涂层、氮化物涂层和金属涂层等，它们的主要功能是提高刀具硬度和耐磨性。

碳化物涂层如碳化钛涂层（TiC）和碳化钼涂层（MoC）具有很高的硬度，适用于高速切削；氮化物涂层如氮化钨涂层（WN）和氮化钛铝涂层（TiAlN）具有优异的耐磨性，适用于大批量生产；金属涂层如钛涂层（Ti）和铬涂层（Cr）则可以提供较好的切削性能。

润滑涂层主要包括润滑油膜涂层和固体润滑涂层，其目的是减少切削时的摩擦和热量，延长刀具寿命。

润滑油膜涂层如含铝的石墨性复合涂层（Al-graphite）和含硼的钢基涂层（B-coated steel）具有良好的润滑性能；固体润滑涂层如涂有自润滑材料的碳化硅涂层（SiC）在高温和高速切削时具有较好的效果。

在金属切削中，刀具涂层技术的应用可以带来多方面的好处。

首先，它可以显著提高刀具的硬度和耐磨性，使刀具更加耐用。

硬质涂层可以形成一个坚硬的表面层，提高刀具的抗磨性，减少刀具磨损的速度，从而延长刀具的使用寿命。

其次，刀具涂层可以减少切削时的摩擦和热量，降低切削力和切削温度，避免切削时的粘刀、焊接和割裂等问题。

这可以保证刀具和工件的表面质量，提高加工精度。

此外，刀具涂层还可以提高切屑形态和切屑的排出，减少切削时的切削阻力，提高切削效率。

刀具涂层技术的应用在众多金属切削领域中都有广泛的运用。

演讲稿1.涂层刀具的定义涂层刀具是在强度和韧性较好的硬质合金或高速钢(HSS)基体表面上，利用气相沉积方法涂覆一薄层耐磨性好的难熔金属或非金属化合物(也可涂覆在陶瓷、金刚石和立方氮化硼等超硬材料刀片上)而获得的。

涂层作为一个化学屏障和热屏障，涂层刀具的构成减少了刀具与工件间的扩散和化学反应，从而减少了月牙槽磨损。

涂层刀具具有表面硬度高、耐磨性好、化学性能稳定、耐热耐氧化、摩擦因数小和热导率低等特性，切削时可比未涂层刀具提高刀具寿命3~5倍以上，提高切削速度20%~70%，提高加工精度0.5~1级，降低刀具消耗费用20%~50%。

2.涂层刀具的分类及性能（1）TiC系涂层刀具TiC涂层刀具的优越性表现在高的切削速度和优良的抗机械磨损、磨料磨损性能上。

具有良好的抗月牙洼磨损能力；在耐磨性相同时，其切削钢的速度可提高50％～l00％，有时可高达2～3倍；但是，TiC涂层脆性大，不耐冲击。

（2）TiN系涂层刀具与TiC涂层刀具相比，TiN涂层刀具具有更低的摩擦系数和切削变形系数，因而切削力也更小。

而且它的抗粘结温度高，切削温度为500℃左右，抗月牙洼磨损性能好。

TiN涂层刀具适用于硬质难加工材料及精密、形状复杂的轴承等耐磨件，对易粘结在刀具前刃面上的工件，切削效果更明显。

（3）Al2O3系涂层刀具Al2O3涂层是氧化物陶瓷涂层，它的刀具切削性能优于TiC和TiN涂层刀具。

Al2O3涂层刀具具有更好的化学稳定性和抗高温氧化能力，因此具有更好的抗月牙洼磨损和抗刃口热塑性变形的能力，适用于陶瓷刀具因脆性大而易于崩刃和打刀的场合。

Al2O3涂层刀具的韧性较差，故其耐冲击性能远不如TiC和TiN涂层刀具。

用Al2O3 涂层的硬质合金刀具加工汽车铸铁刹车盘、刹车鼓和轴承盖时，其耐磨性比TiC涂层刀具高2～4倍，比普通的硬质合金刀具高6～8倍。

（4）其它XN系涂层刀具（x=Cr，Zr，Hf等）CrN系涂层因其具有良好的抗氧化、耐腐蚀及抗磨损性能而受到较多的关注。

1 弁止动做前提财产的制制业正正在爆收着革新性的变更，制制技能也已爆收了量的变更.越收是近几年下速切削加工技能的应用，正在大幅度普及死产效用的共时也极天面普及了产品的品量，不妨认为下速切削加工技能已成为切削制制业的合流.下速切削加工技能的死少与应用共时戴动了相闭技能的赶快死少.下速切削瞅名思义，是下的速度、大的进给量、机床的赶快移动、赶快换刀等，最后体现为死产效用的大幅度普及.然而是该当指出的是下速切削不过一个相对付的观念，随着加工办法、工件资料以及刀具采用的变更，下速切削加工的速度存留很大变动范畴.普遍认为下速加工的切削速度为惯例切削速度的5～10倍，如加工碳素钢切削速度为500～2000m/min；铸铁为600～3000m/min；铝合金为1000～7000m/min；铜为900～5000m/min.下速切削刀具技能是真止下速加工的闭键技能之一，而刀具资料的下温本能是效用下速切削刀具技能死少的沉中之沉.由于正在下速切削加工中所爆收的切削热对付刀具的磨益比惯例切削下得多，果此对付刀具资料有更下的央供：下硬度、下强度战耐磨性；下的韧性战抗冲打本收；下的白硬性战化教宁静性；抗热冲打本收. 刀具表面涂层技能是应商场需要而死少起去的一种表面改性技能，自上世纪60年代出现此后，该项技能正在金属切削刀具制制业内得到了极为广大的应用.越收是下速切削加工技能出现之后，涂层技能更是得到了迅猛的死少与应用，并成为下速切削刀具制制的闭键技能之一.该项技能通过化教或者物理的要收正在刀具表面产死某种薄膜，使切削刀具赢得劣良的概括切削本能，进而谦脚下速切削加工的央供.归纳起去切削刀具表面涂层技能具备以下个性：1.采与涂层技能可正在不降矮刀具强度的条件下，大幅度天普及刀具表面硬度，暂时所能达到的硬度已交近100GPa；2.随着涂层技能的飞快死少，薄膜的化教宁静性及下温抗氧化性越收超过，进而使下速切削加工成为大概；3.润滑薄膜具备劣良的固相润滑本能，可灵验天革新加工品量，也符合于搞式切削加工；4.涂层技能动做刀具制制的最后工序，对付刀具细度险些不效用，并可举止沉复涂层工艺.涂层切削刀具所戴去的益处：可大幅度普及切削刀具寿命；灵验天普及切削加功效用；明隐普及被加工工件的表面品量；灵验天缩小刀具资料的消耗，降矮加工成原；缩小热却液的使用，降矮成原，好处环境呵护.2 刀具涂层的分类寡所周知，保守刀具涂层技能主要可分为二大类，然而由于商场需要的变更及涂层技能自己的个性，物理涂层技能的死少受到了更大的闭注.PVD技能正在得到飞跃性死少的共时，其应用商场也得到了广大的拓展.与最初死少相比，不然而涂层身分种类繁琐，近几年去正在涂层结构上更是有了突破性的死少，并已为商场合交受.随着PVD技能正在商场中愈去愈广大的应用，认识相识百般涂层的个性及适用范畴愈加隐得要害.果此原文拟对付目前PVD涂层举止分类，并分解百般薄膜所适用范畴，脚法是让使用者对付百般涂层有一个较系统的相识，越收合理天使用涂层刀具.从PVD技能的死少战应用角度，笔者认为PVD涂层可按2种要收举止分类.1.按涂层身分分类按涂层身分对付涂层举止分类简净、明白，鉴于对付资料本能的认识，使用者简单相识涂层的功能，易为商场合交受，果此暂时各涂层企业更多的是以分歧的涂层身分背用户介绍、推荐其技能及产品.按身分对付涂层区别常常可分为二大类，即硬涂层战硬涂层.硬涂层以TiN、TiCN、TiAlN等为代表，包罗了单层薄膜战复合薄膜，随着商场需要的变更及涂层技能的死少，新的涂层身分不竭被开垦出去，到暂时为止所应用的硬涂层身分已有几十种之多；硬涂层瞅名思义薄膜的硬度相对付较矮，常常为1000HV安排.硬涂层暂时种类本去已几，以MoS2、碳基薄膜为主，正在切削加工范畴内，其脚法是通过正在硬涂层表面覆盖一层那种薄膜，试图减少涂层表面的润滑性，革新被加工工件表面品量，以谦脚某些应用范畴的需要.2.按涂层结构分类纵然按身分举止涂层分类具备劣良的商场前提，然而从PVD技能的死少去瞅，涂层的里面结构的变更已越去越多天效用着涂层刀具的应用效验.相共的涂层身分、分歧的结构形式，不妨引导涂层刀具使用效验的截然分歧.果此认识相识暂时PVD涂层薄膜的结构形式，对付于该项技能的本量应用有着格中要害的意思.便暂时PVD技能的死少情景，涂层薄膜结构大概可分类如下：a.简单层涂层涂层由某一种化合物或者固溶体薄膜形成，表面上道正在薄膜的纵背死少目标上涂层身分是恒定的，那种结构的涂层可称之为一般涂层.如果通联到PVD的死少历程，本量上正在往日相称少的时期内背去采与那种技能，其中包罗寡所周知TiN、TiCN、TiAlN 等.随着应用商场央供的不竭普及，人们也愈加认识到那种涂层的限制性，无论是隐微硬度、下温本能、薄膜韧性等皆易于大幅度普及，然而那种涂层正在商场中仍占有一定比率.b.复合涂层图1 CrN+CBC复合薄膜图2 TiAlCN梯度薄膜c. 由多种分歧功能(个性)薄膜组成的结构不妨称之为复合涂层结构膜，其典型涂层为暂时的硬涂层+ 硬涂层，每层薄膜各具分歧的个性，进而使涂层更具劣良的概括本能.图1所示为CrN+CBC 复合涂层，其中CBC为碳基薄膜. d. 梯度涂层涂层身分沿薄膜纵背死少目标逐步爆收变更，那种变更不妨是化合物各元素比率的变更，如TiAl-CN 中Ti 、Al 含量的变更，也不妨由一种化合物渐渐过度到另一种化合物，如由CrN 渐渐过度到CBC.不妨预睹那种结构能灵验降矮果身分突变而制成的里面微瞅应力的减少.图2所示为TiAlCN 梯度薄膜. e. 多层涂层多层涂层由多种本能各同的薄膜叠加而成，每层膜化教组分基原恒定.暂时正在本量应用中多由2种分歧薄膜组成，由于所采与的工艺存留好别，分歧企业的多层涂层刀具，其各膜层的尺寸也不近相共，常常由十几层薄膜组成，每层薄膜尺寸大于几十纳米，最具代表性的有图3 多层薄膜图4 AlN+TiN+CrN 纳米薄膜 图5(nc-Ti1-xAlxN)(/-Si3N4)纳米复合相结构薄膜AlN+TiN、TiAlN+TiN涂层等.与单层涂层相比，多层涂层可灵验天革新涂层构制情景，压制细大晶粒构制的死少，多层薄膜如图3 所示.f.纳米多层涂层那种结构的涂层与多层涂层类似，不过各层薄膜的尺寸为纳米数量级，又可称为超隐微结构.表面钻研证据正在纳米调制周期内(几纳米至几十纳米)，与保守的单层膜或者一般多层膜相比，此类薄膜具备超硬度、超模量效力，其隐微硬度超出40GPa 是不妨预期的，而且正在相称下的温度下，薄膜仍可死存非常下的硬度.果此那类膜具备劣良的商场应用前景，其典型代表为AlN+TiN、AlN+TiN+CrN涂层等.如图4所示，为AlN+TiN+CrN 纳米膜系，其调制周期约为7nm.g.纳米复合结构涂层纳米复合结构涂层.以(nc-Ti1-xAlxN)(/-Si3N4)纳米复合相结构薄膜为例，正在强等离子体效用下，纳米TiAlN晶体被镶嵌正在非晶态的Si3N4体内(睹图5)，当TiAlN晶体尺寸小于10nm 时，位错删殖源易于开用，而非晶态相又可遏止晶体位错的迁移，纵然正在较下的应力下，位错也不克不迭脱越非晶态晶界.那种结构薄膜的硬度不妨达到50GPa 以上，并可坚持相称劣同的韧性，且当温度达到900℃～1100℃时，其隐微硬度仍可坚持正在30GPa 以上；别的那种薄膜共时可赢得劣同的表面品量，果此工业应用前景广阔.3 涂层的应用随着PVD技能的赶快死少，正在本量应用中涂层的合理采用愈加隐得要害.暂时涂层薄膜不然而要办理硬度问题，其韧性、抗氧化性、表面细糙度及润滑性等皆需要根据分歧的切削条件举止概括思量.从本量的切削加工情景去瞅，仅凭涂层身分举止采用，正在本量应用中已易以获与最好经济效用.原文依据上述二种涂层分类，浅析本量切削加工中PVD涂层薄膜的采用.1.车削加工车削加工的个性是连绝、宁静、切削力及切削温度变更小，相对付而止切削温度较下，果此正在采用涂层类型时，涂层的硬度战下温抗氧化性是沉面思量果素.a.加工钢材时可采用纳米复合结构薄膜(nc-Ti1-xAlxN)(/-Si3N4)及AlTiN薄膜，那二种薄膜皆具备极下的表面硬度，且白硬性劣良，使用温度可达到1100℃.b.铸铁加工常常也可采用上述2种薄膜.c.铝及铝合金加工的个性是熔面矮，正在切削加工中极易产死积屑瘤，且氧化了的切屑可产死Al2O3，引导摩揩效用的巩固.当硅含量正在4%～13%之间时，硅正在铝内产死固溶体＋共晶体构制，那种坚性、针状的片状硅的夹纯，正在切削历程中，具备磨料效用，引导刀具早期做兴；而当Si含量进一步普及时细大的构制使切削本能进一步低沉.如果采与搞式切削，可加剧那种磨益的死少，加工那类有色金属金刚刚石涂层刀具是最好的采用规划之一，然而思量到可止性及经济性，对付于PVD而止，涂层应具备下的硬度及劣同的润滑性.当Si 含量小于12%时，可采用多层TiCN+MoS2复合薄膜及TiAlCN+CBC 梯度薄膜；而当Si含量大于12%时，则可采用纳米复合结构薄膜(nc-Ti1-xAlxN)(/-Si3N4)或者单层的TiCN 薄膜.d.下强度合金的加工具备变形大、加工硬化大、切削温度下的个性，别的由于该类合金中含有洪量的碳化物、氮化物等，其隐微硬度可达2000 ～3000HV.正在采用用于此类涂层时，其隐微硬度、下温本能、润滑性是应着沉思量的果素.常常可采用纳米复合结构薄膜(nc-Ti1-xAlxN)(/-Si3N4)或者TiAl-CN+CBC 复合薄膜.e.对付于铜及其合金而止，涂层极具针对付性，而与加工办法闭联性较矮.紫铜塑性、韧性大，易粘屑，果此需要灵验天办理排屑问题，普遍采用CrN膜；而对付于铜合金(黄铜、青铜)，由于资料强度的普及，常常采与单层TiCN 或者多层TiCN 薄膜.f.塑胶资料的加工个性是导热性好、磨料性、回弹性等，且大多采与搞式切削加工办法，果此薄膜的隐微硬度及热绝缘性是沉面思量的果素，除了CVD 的金刚刚石薄膜中，也可采用多层TiCN薄膜.2.钻削加工钻削加工也属于连绝加工切削办法，其涂层种类的采用基原与车削加工类似.然而所需注意的是通孔加工存留载荷的突变，果此所采用薄膜应具备劣良的韧性.如正在一般钢材的加工中，可采用多层膜；若正在普遍的切削条件下，单层的TiN薄膜也会赢得劣良的应用效验.3.铣削加工正在下速加工范畴，铣削加工占有极其要害的职位，而PVD技能的死少也从完全铣刀的涂层扩展到可转位刀片范畴，而且已博得了突破性的收达.铣削加工是一种断绝加工办法，越收正在下速加工条件下，刀具受载状态极其搀纯，刀具果不竭受到大小、位子分歧的板滞冲打战热冲打载荷效用，可激励薄膜的破裂、脱降等局面的爆收，进而引导刀具的早期做兴.a.加工一般钢材时可采用TiCN、纳米复合结构薄膜(nc-Ti1-xAlxN)(/-Si3N4)、AlCrN薄膜，那三种薄膜皆具备较好的韧性.b.与一般钢材相比，铸铁的铣削加工常常引导刀具磨料磨益，涂层刀具的表面硬度更为要害，果此可采用纳米复合结构薄膜(nc-Ti1-xAlxN)(/-Si3N4)、AlTiN、AlCrN薄膜.c.对付于铝及铝合金的加工，当Si 含量小于12%时，可采用多层TiCN+MoS2复合薄膜及TiAlCN+CBC梯度薄膜；而当Si含量大于12% 时，则可采用纳米复合结构薄膜(nc-Ti1-xAlxN)(/-Si3N4)及多层TiCN 薄膜.d.下强度合金的铣削加工常常可采用多层TiCN+MoS2、梯度TiAlCN+CBC、AlCrN 薄膜. 4.螺纹加工螺纹加工也一种连绝切削办法，相对付于一般车削加工，那种加工属于成型加工模式，切削速度相对付较矮，阻挡易断屑，且对付刀具的几许尺寸有庄重央供，刀具刃心微弱的缺陷也可引导工件的报兴.果此薄膜的致稀性、韧性以及表面的润滑性是主要思量的果素.a.加工一般钢战下强度合金时可采用TiCN+MoS2复合薄膜、TiAlCN+CBC梯度薄膜及TiAlN纳米多层薄膜，那三种薄膜皆具备劣良的韧性及劣同的润滑性.b.与一般钢材相比，铸铁的螺纹加工常常以磨料磨益为主，薄膜的致稀性、韧性、硬度共等要害，果此常可采用TiAlCN 及TiCN 多层薄膜.c.对付于铝及铝合金的加工，当Si含量小于12%时，可采用CrN+CBC及TiCN多层薄膜；而当Si含量大于12%时，则可采用TiAlCN+CBC 及TiCN多层薄膜.4 结语连年去刀具表面涂层技能死少的个性是赶快及多元化.由图6不图6 2003年TiN、TiCN、TiAlN涂层应用情况妨瞅出，通过几年的历程，TiN涂层一统天下的情况已不复存留，越收正在硬量合金刀具应用范畴，TiAlN涂层的比率已超出TiN，而其余种类涂层也有减少趋势.隐然薄膜技能的死少不竭天为切削加工提供更灵验、更经济的脚法，随着该项技能的飞快死少，百般超隐微结构、超硬度、特殊功能薄膜的出现必然促进切削加工规划的进一步劣化.对付于使用者而止，充分相识百般涂层及其所适用的应用范畴愈加隐得要害.由于篇幅所限，原文仅针对付百般涂层所符合的加工办法及资料举止了叙述，而本量应用中特殊资料(如硬度达到50HRC以上)、切削速度、热却办法等条件的分歧，对付涂层刀具的采用也皆市爆收要害的效用。

刀具常用涂层材料及性质
常用涂层材料
常用涂层材料有碳化物、氮化物、碳氮化物、氧化物、硼化物、硅化物、石及复合涂层八大类数十个品种。

根据化学键特征，可将这些涂层材料分成金属键型、共价键型离子键型。

涂层材料性质
金属键型涂层材料（如TiB、TiC、TiN、VC、WC等）熔点高、脆性低、界面结合强度高、交互作用趋势强、多层匹配性好，具有良好综合性能，＊普通涂层材料。

共价键型涂层材料（如BC、SiC、BN、石等）硬度高、热胀系数低、与基体界面结合强度差、稳定性多层匹配性差。

而离子键型材料化学稳定性好、脆性大、热胀系数大、熔点较低、硬度不太高。

这些涂层材料，用＊多TiC、TiN、AlO、石以及复合涂层。

TiC耐磨性好，能有效地提高刀具抗月牙洼刀具磨损能力，适合于低速切削及磨损严重场合；TiN涂层具有低摩擦系数，润滑性能好，能减少切削热切削力，适合于产生融合磨损切削；AlO高温耐磨性、耐热性抗氧化能力比TiCTiN好，月牙洼磨损率低，适合于高速、大切削热切削；石涂层硬度热导性高，摩擦系数很低，适合于有色金属合金高速切削；而复合涂层综合几种涂层材料特点，目前以双涂层三涂层组合居多。
