电视机基本原理讲座(精选)

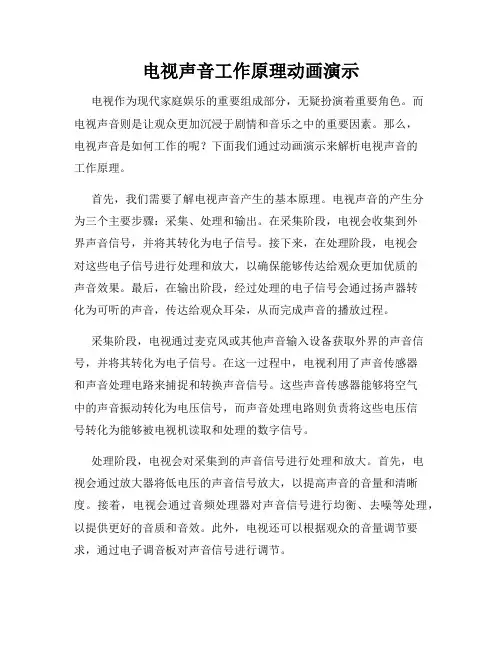

电视声音工作原理动画演示电视作为现代家庭娱乐的重要组成部分，无疑扮演着重要角色。

而电视声音则是让观众更加沉浸于剧情和音乐之中的重要因素。

那么，电视声音是如何工作的呢？下面我们通过动画演示来解析电视声音的工作原理。

首先，我们需要了解电视声音产生的基本原理。

电视声音的产生分为三个主要步骤：采集、处理和输出。

在采集阶段，电视会收集到外界声音信号，并将其转化为电子信号。

接下来，在处理阶段，电视会对这些电子信号进行处理和放大，以确保能够传达给观众更加优质的声音效果。

最后，在输出阶段，经过处理的电子信号会通过扬声器转化为可听的声音，传达给观众耳朵，从而完成声音的播放过程。

采集阶段，电视通过麦克风或其他声音输入设备获取外界的声音信号，并将其转化为电子信号。

在这一过程中，电视利用了声音传感器和声音处理电路来捕捉和转换声音信号。

这些声音传感器能够将空气中的声音振动转化为电压信号，而声音处理电路则负责将这些电压信号转化为能够被电视机读取和处理的数字信号。

处理阶段，电视会对采集到的声音信号进行处理和放大。

首先，电视会通过放大器将低电压的声音信号放大，以提高声音的音量和清晰度。

接着，电视会通过音频处理器对声音信号进行均衡、去噪等处理，以提供更好的音质和音效。

此外，电视还可以根据观众的音量调节要求，通过电子调音板对声音信号进行调节。

输出阶段，处理好的声音信号将通过电视的扬声器进行输出。

扬声器是一种能够将电信号转化为可听声音的装置。

在电视中，常见的扬声器类型包括电磁式扬声器和振动电声扬声器。

电磁式扬声器通过振动膜片来产生声音，并通过共鸣腔体增强声音的音量和质量。

振动电声扬声器则通过电振动装置来产生声音，具有更加高效和清晰的声音表现。

总结一下，电视声音的工作原理可以简单归纳为采集、处理和输出三个环节。

通过这个过程，电视能够将外界的声音信号转化为观众可听的声音，并提供更好的音量和音质效果。

了解电视声音的工作原理，能够让我们更好地欣赏电视节目并享受良好的观影体验。

TV电源根本原理概述电视机作为现代家庭娱乐的重要设备之一，其电源系统是保障其正常运行的关键局部。

本文将介绍TV电源的根本原理，包括供电方式、电源稳压原理和保护机制。

供电方式TV电源的供电方式主要有两种：交流供电和直流供电。

交流供电交流供电是指电视机直接接入家庭交流电源。

这种方式最常见，也最为简单。

电视机通常使用内置的电源适配器将交流电源转换为低压直流电。

直流供电直流供电是指电视机通过外部电源适配器将交流电源转换为直流电，再通过直流线缆进行供电。

这种方式在某些特殊场合比拟常见，如电视墙挂和商业展示等。

电源稳压原理为了保证电视机的正常运行，电源系统需要提供稳定的电压和电流。

电源稳压原理主要包括整流、滤波和稳压。

整流交流电源通常是交替正负半周期的电压波动，而电视机需要直流电源。

因此，首先需要进行整流处理。

整流电路通常采用二极管桥整流，将输入的交流电信号转换为脉动的直流电。

滤波脉动直流电并不稳定，需要经过滤波电路进行平滑处理。

滤波电路主要由电容器组成，将脉动信号中的纹波分量过滤掉，输出稳定的直流电。

稳压滤波后的直流电还需要进一步稳压。

电视机通常会采用线性稳压器或开关稳压器。

线性稳压器通过调整电流来稳定输出电压，而开关稳压器那么通过开关操作来实现稳压功能。

保护机制电视机电源系统还需要具备一定的保护机制，以防止电源过载、短路等情况引起的损坏。

电视机电源系统通常会设有过载保护功能，一旦电源输出电流超过设定值，保护电路会立即切断电源供给，以保护电源不被损坏。

短路保护电源短路会导致过大的电流流过电源系统，造成电源损坏或设备烧毁。

因此，电视机电源系统中通常会设置短路保护功能，一旦检测到短路情况，立即切断电源供给。

过压保护过高的输入电压会对电源系统造成损坏，因此电源系统通常会设置过压保护功能。

一旦输入电压超过设定值，保护电路会立即切断电源供给。

电源系统在长时间工作过程中，会因为电源电路产生一定的热量，如果温度过高，可能会对电源系统造成损坏。

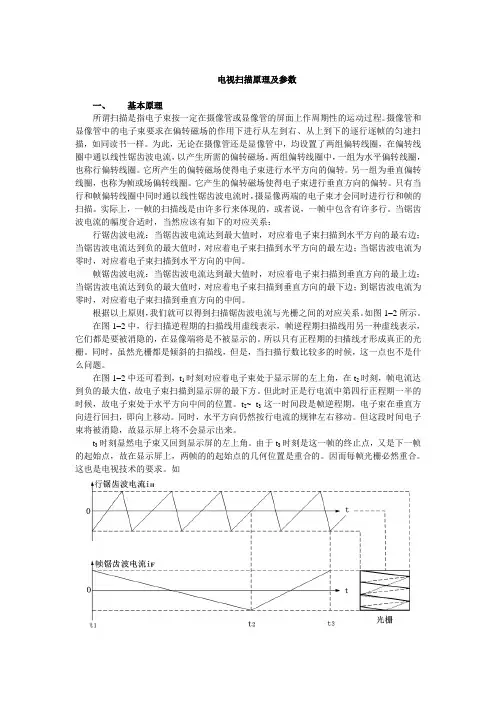

电视扫描原理及参数一、基本原理所谓扫描是指电子束按一定在摄像管或显像管的屏面上作周期性的运动过程。

摄像管和显像管中的电子束要求在偏转磁场的作用下进行从左到右、从上到下的逐行逐帧的匀速扫描，如同读书一样。

为此，无论在摄像管还是显像管中，均设置了两组偏转线圈，在偏转线圈中通以线性锯齿波电流，以产生所需的偏转磁场。

两组偏转线圈中，一组为水平偏转线圈，也称行偏转线圈。

它所产生的偏转磁场使得电子束进行水平方向的偏转。

另一组为垂直偏转线圈，也称为帧或场偏转线圈。

它产生的偏转磁场使得电子束进行垂直方向的偏转。

只有当行和帧偏转线圈中同时通以线性锯齿波电流时，摄显像两端的电子束才会同时进行行和帧的扫描。

实际上，一帧的扫描线是由许多行来体现的，或者说，一帧中包含有许多行。

当锯齿波电流的幅度合适时，当然应该有如下的对应关系：行锯齿波电流：当锯齿波电流达到最大值时，对应着电子束扫描到水平方向的最右边；当锯齿波电流达到负的最大值时，对应着电子束扫描到水平方向的最左边；当锯齿波电流为零时，对应着电子束扫描到水平方向的中间。

帧锯齿波电流：当锯齿波电流达到最大值时，对应着电子束扫描到垂直方向的最上边；当锯齿波电流达到负的最大值时，对应着电子束扫描到垂直方向的最下边；到锯齿波电流为零时，对应着电子束扫描到垂直方向的中间。

根据以上原则，我们就可以得到扫描锯齿波电流与光栅之间的对应关系。

如图1–2所示。

在图1–2中，行扫描逆程期的扫描线用虚线表示，帧逆程期扫描线用另一种虚线表示，它们都是要被消隐的，在显像端将是不被显示的。

所以只有正程期的扫描线才形成真正的光栅。

同时，虽然光栅都是倾斜的扫描线，但是，当扫描行数比较多的时候，这一点也不是什么问题。

在图1–2中还可看到，t1时刻对应着电子束处于显示屏的左上角，在t2时刻，帧电流达到负的最大值，故电子束扫描到显示屏的最下方。

但此时正是行电流中第四行正程期一半的时候，故电子束处于水平方向中间的位置。

电视技术概论_02黑白电视的基本原理黑白电视是电视技术的起步阶段，它的基本原理相对较简单。

本文将从图像传输、显示和声音三个方面来介绍黑白电视的基本原理。

首先，黑白电视的图像传输主要采用模拟信号传输的方式。

图像传输过程中，摄像头感知环境中物体的光信号，将光信号转化为电信号。

摄像头内部的感光器件（如CCD）会将感知到的光信号转化为电压信号。

电压信号经过放大和处理后，被分割为若干个扫描线，每个扫描线都是由一系列电压值组成的。

这些电压值代表了物体上对应位置的光强度。

接下来，黑白电视的显示原理主要依赖于阴极射线管（CRT）。

CRT 由电子枪、聚焦系统、偏转系统和荧光屏等组成。

电子枪发射出的电子束经过聚焦系统的调节，使其能够集中到一个小的区域，然后经过偏转系统的作用，控制电子束的位置在荧光屏上。

而荧光屏上含有感光物质，当电子束击中感光物质时，会产生光辐射。

荧光屏上不同位置的光辐射由电子束的位置决定，进而生成图像。

最后，黑白电视还需要考虑声音的传输。

声音的传输主要通过调频（FM）方式进行，即将声音信号转换为频率调制的载波信号。

具体来说，声音信号被转换为与声音信号频率一致但频率更高的载波信号。

载波信号被混合到图像信号中，一起传输到接收端。

接收端的电视机通过解调，将载波信号还原为原始的声音信号，然后通过放大、处理等环节，输出为人们能够听到的声音。

需要注意的是，由于黑白电视只显示黑白图像，色彩信息无法传输和显示，因此黑白电视的基本原理相对简单。

但黑白电视的设计与制造仍然需要非常精确的技术和工艺，以保证图像的质量和声音的效果。

总结起来，黑白电视的基本原理主要包括图像传输、显示和声音三个方面。

通过摄像头感知光信号，将光信号转化为电信号，并经过放大和处理后，形成图像的信号。

然后，利用阴极射线管将图像信号转化为荧光屏上的光辐射，从而显示出图像。

最后，通过调频方式传输声音信号，并在接收端进行解调、处理和放大，以输出声音。

尽管如此，黑白电视的设计和制造仍然需要精密的技术和工艺，以实现较好的图像和声音效果。

电视机的原理
电视机是一种能够接收电视信号并将其转化为图像和声音的设备。

它的原理涉
及到电子学、光学和声学等多个领域，是一项复杂而精密的技术。

下面我们将从电视信号的传输、图像的显示和声音的输出三个方面来介绍电视机的原理。

首先，电视信号的传输是电视机工作的基础。

电视信号是通过电磁波来传输的，它包括了视频信号和音频信号。

视频信号是通过摄像头捕捉到的图像信息，经过编码和调制后通过天线或有线传输到电视机。

音频信号则是声音信息，也是通过编码和调制后传输到电视机。

在电视机内部，解调器会将接收到的信号解码，并送入相应的处理器进行处理。

其次，图像的显示是电视机的主要功能之一。

当电视机接收到视频信号后，它
会将信号转化为图像并显示在屏幕上。

这涉及到电视机内部的显示屏和像素点。

显示屏通常采用液晶、等离子或LED技术，它们能够根据接收到的信号来控制每个
像素点的亮度和颜色，从而显示出清晰的图像。

同时，电视机还会根据信号的刷新率和分辨率来控制图像的流畅度和清晰度。

最后，声音的输出也是电视机的重要功能之一。

当电视机接收到音频信号后，
它会将信号转化为声音并输出到扬声器中。

在电视机内部，音频信号会经过放大器和声音处理器的处理，以保证声音的音质和音量。

同时，电视机还会根据声道设置来实现环绕声效果，从而提升观看体验。

总的来说，电视机的原理涉及到电视信号的传输、图像的显示和声音的输出。

通过对这些原理的理解，我们可以更好地使用和维护电视机，也能更好地欣赏电视节目。

希望本文对你有所帮助，谢谢阅读！。

电视传像基本原理电视传像是指将电视信号转换为可视图像的过程。

基本原理是通过捕捉光信号、转换为电信号、传输和解码等过程将图像传输到电视机上。

电视传像的基本原理可以分为以下几个步骤：1.采集图像：电视摄像机使用图像传感器（如CCD或CMOS）来捕捉光信号。

当光线照射在传感器上时，会产生电荷。

然后经过模拟电路处理，将光信号转换为电信号。

电视摄像机在每秒钟内进行多次图像采集，以获得运动图像。

2.颜色编码：电视图像通常使用RGB（红、绿、蓝）颜色系统来表示颜色信息。

但是由于RGB颜色空间过于庞大，不方便传输，因此常常使用亮度与色度编码系统（YUV）来减少数据量。

Y代表亮度，U和V代表色度。

亮度通道（Y）用于传输图像的明暗部分，色度通道（U和V）用于传输图像的颜色信息。

3.数字化处理：将模拟电信号转换为数字信号，以便于传输和处理。

这个过程通常通过使用模数转换器（ADC）将模拟信号转换为数字信号来完成。

模数转换器将连续的模拟信号转换为数字化的离散信号，然后通过速率转换器（S/P转换器）将数据流速率转换为通信所需的合适速率。

4.图像压缩：为了减少数据量、提高传输效率和加快处理速度，电视信号通常需要经过图像压缩处理。

其中常用的压缩算法包括JPEG（联合图像专家组）和MPEG（动态图像专家组）等。

这些压缩算法通过删除冗余数据和使用复杂的编码技术，使得图像数据量大大减少。

5.传输和接收：压缩后的数字信号通过电视信号传输介质（如电缆、卫星或数字广播）进行传送。

传输媒介将数字信号转换为电磁波，通过信号传输线路传输到接收端。

6.解码和显示：接收端的电视机通过解码器将数字信号转换为模拟信号。

解码器还会对压缩的信号进行解压缩，以恢复原始的图像数据。

之后，模拟信号经过视频处理器处理，最后由显示器显示出来。

显示器可以是传统的CRT（阴极射线管）电视或液晶显示器（LCD）电视等。

总结来说，电视传像的基本原理就是通过捕捉光信号、转换为电信号、传输和解码等过程来传输图像信息。

第1章黑白电视机基本原理1.1光栅的形成电视机荧光屏上所呈现的光称为光栅，它是由电子扫描运动而形成的。

一.黑白显像管1.结构显像管是一种阴极射线管（或称电子射线管），英文代号为C RT，图1-1为黑白显像管结构示意图，黑白显像管由荧光屏、电子枪及玻璃外壳组成。

板书图1-12.电子枪电子枪由灯丝、阴极、栅极、加速极、聚焦极及高压阳极组成。

其任务是发射电子束轰击荧光屏。

灯丝：加热阴极，使阴极发射电子。

阴极：阴极被加热后，就会向外发射电子。

栅极：可控制电子的发射量。

加速极：电子起加速作用，使电子高速向荧光屏方向运行。

聚焦极：将较粗的电子束聚成很细的电子束。

电子束越细，重现的图像就越清晰。

高压阳极：使电子束能高速轰击荧光屏上的荧光粉，使荧光粉发光。

3.玻璃外壳玻璃外壳包括管颈、锥体和玻屏三部分。

4.荧光屏玻屏内壁上涂有一层约10μm（微米）厚的荧光粉，故通常称为荧光屏或屏幕。

荧光屏近似长方形，宽高比为4∶3。

电视机的尺寸通常以荧光屏的对角线长度来计量。

二.电子扫描1.光栅的形成电子束未受任何外力作用时，它就在屏幕中心位置产生一个亮点。

如果让电子束在荧光屏上扫描就会形成光栅。

行扫描：电子束不断从左至右进行偏转称为行扫描（也称水平扫描）。

行扫描的结果会在屏幕上产生一条水平亮线。

场扫描：电子束不断从上至下进行偏转称为场扫描（也称垂直扫描）。

场扫描能在屏幕上产生一条垂直亮线。

实际中，电子束的两种扫描是同时进行的，且行扫描的速度远大于场扫描的速度，这样就在屏幕上形成一行接一行略向右下方倾斜的水平亮线，这些亮线合成为光栅。

2.逐行扫描电子从左至右，从上至下一行紧接一行地进行扫描叫逐行扫描。

每一行扫描均包含两个过程，即行正程和行逆程。

每一场扫描也由两个过程组成，即场正程和场逆程。

3.隔行扫描隔行扫描是一种先扫奇数行，再扫偶数行的扫描方式。

采用隔行扫描后，一帧（一幅）图像分两场扫完。

4.扫描参数的规定我国对电视扫描的参数规定如下：一帧图像的总行数为625行，分两场扫描，每一场总扫描行数为312.5行。

数字电视基本原理数字电视是通过数字信号来传输和接收电视信号的一种技术。

由于数字信号具有更高的带宽和更快的传输速度，相比传统的模拟电视，数字电视具有更高的画质和更多的功能。

数字电视的基本原理可以概括为三个步骤：信号压缩、信号传输和信号解压。

首先，原始的电视信号会经过信号压缩的处理。

这一步骤是为了减小信号的文件大小，以便更好地在数字信号传输中进行传输。

常见的信号压缩方法包括MPEG（Moving Picture Experts Group）压缩标准。

MPEG压缩技术可以根据不同的编码算法，对图像和音频信号进行压缩，从而减小文件的大小，并确保基本的画质和声音质量。

接着，压缩后的信号会通过数字传输媒介进行传输。

数字电视信号可以通过有线、卫星或无线网络来传输。

有线传输主要通过电缆网络提供，卫星传输则通过卫星通信系统，无线传输则通过无线信号传输技术如DVB-T（数字视频广播- 地面传输）来传输。

无论使用何种传输方式，数字电视信号都具有更高的传输带宽和更快的传输速度，使得用户能够更快速地接收到电视信号。

最后，接收端会将传输过来的信号进行解压处理。

解压缩是信号压缩的逆过程，它会将压缩过的信号恢复到原始的画质和声音质量。

解压缩通常采用与压缩相对应的算法，对信号进行还原。

解压缩之后，用户就可以通过数字电视机或数字电视盒子来收看高画质的数字电视节目。

总的来说，数字电视通过信号压缩、信号传输和信号解压的步骤来实现高画质和多功能的目的。

它利用数字信号的高带宽和快速传输速度，使得电视信号可以更快速地传输和接收，提供更高质量的画面和声音，丰富了用户的观看体验。

数字电视已经成为了当今电视行业的主流技术，未来还有望进一步发展和创新。

数字电视的基本原理还涉及到一些重要的技术和概念，如调制解调器、编解码器、多路复用和分解复用等。

调制解调器是数字电视传输中不可或缺的设备。

当数字信号需要通过有线或无线传输媒介传送时，调制解调器可以将数字信号转换成模拟信号，以便在传输过程中更好地传输。

电视扫描原理电视扫描原理是指电视机接收电视信号并将其转化为可视图像的过程。

在现代社会，电视已经成为人们生活中不可或缺的一部分，而了解电视扫描原理对于理解电视工作原理和提高观看体验都非常重要。

首先，我们需要了解电视信号是如何产生的。

电视信号是通过摄像头捕捉到的图像信息，然后经过一系列的处理和编码，最终形成我们所看到的电视节目。

在这个过程中，电视信号被分为若干个水平线，每个水平线上的图像信息被称为一帧。

而电视扫描原理正是通过对这些帧的扫描和显示，将图像信息呈现在屏幕上。

其次，电视扫描原理涉及到两种不同的扫描方式，逐行扫描和隔行扫描。

逐行扫描是指电视机从屏幕的上方开始，逐行逐行地扫描图像信息，直到扫描到屏幕的底部。

而隔行扫描则是将屏幕上的图像信息分为偶数行和奇数行，分别进行扫描，然后将它们合并成完整的图像。

这两种扫描方式在不同的电视系统中有着不同的应用，但它们的基本原理都是通过逐行扫描来呈现图像。

此外，电视扫描原理还涉及到刷新频率的概念。

刷新频率是指电视屏幕上的图像信息被重新绘制的次数，通常以赫兹（Hz）为单位。

在标准的电视系统中，刷新频率通常为50Hz或60Hz，这意味着屏幕上的图像信息每秒钟被重新绘制50次或60次。

较高的刷新频率可以提高图像的清晰度和稳定性，从而提高观看体验。

最后，需要了解的是电视扫描原理在高清电视和超高清电视中的应用。

随着科技的发展，高清电视和超高清电视已经成为主流，而它们在图像显示上采用了逐行扫描和隔行扫描相结合的方式，以及更高的刷新频率，从而呈现出更加清晰、流畅的图像效果。

总的来说，电视扫描原理是电视工作原理中至关重要的一部分，它通过逐行扫描和刷新频率的控制，将电视信号转化为可视图像。

了解电视扫描原理不仅有助于我们更好地理解电视工作原理，还可以帮助我们选择和使用更加适合自己需求的电视产品，提高观看体验。

电视工作原理
电视的工作原理是通过电信号传输和显示来实现的。

首先，电视接收到原始信号，这些信号可以来自于天线、有线电视、卫星接收器或其他信号源。

然后，这些原始信号被发送到电视的解调器中，解调器负责将信号转化为可识别的形式。

接下来，解调器将信号发送到电视机的视频处理器和音频处理器中。

视频处理器将信号转化为电视屏幕上的可见图像，这是通过将信号分解为不同的颜色和亮度信息来实现的。

音频处理器则将信号转化为可听的声音，通过扬声器播放出来。

电视的显示屏通常是由液晶或发光二极管（LED）组成的。

液晶电视通过在液晶层之间施加电场来控制光的透过度，从而实现不同颜色和亮度的图像显示。

而LED电视则使用发光二极
管作为背光源，通过控制发光二极管的亮度和颜色来实现图像显示。

在电视的背部，还有其他组件，如电源供应器、电路板和控制器等。

电源供应器负责提供电视所需的电能，电路板上则包含一系列电子元件和芯片，用于处理和控制电视的各个功能。

控制器允许用户通过遥控器或面板上的按钮来操作电视。

总体而言，电视的工作原理是将原始信号转化为视频和音频信号，然后经过处理和控制，最终在显示屏上呈现为图像和声音。

黑白电视的基本原理黑白电视是一种最早问世的电视技术。

它的基本原理是将电子信号转换成能够通过屏幕显示的图像。

尽管现在的电视技术已经发展得非常先进，但了解黑白电视的基本原理仍然对我们理解整个电视技术的发展以及电视如何工作非常有帮助。

黑白电视的基本原理可以简单地分为以下几个步骤：信号源：任何要通过电视播放的内容，首先需要转换成电子信号。

比如，如果您想看一部电影，电影内容会被传送到电视台，然后经过一系列的编码和压缩，最终成为电视信号，可以通过空中波段或者有线传输到您的电视机。

接收和调谐：电视机里面有一个接收器，它可以接收到微弱的电视信号。

接收器将收到的信号送入一个调谐器，调谐器会过滤掉无关的信号和噪音，然后选择出您想要观看的频道，比如频率为500MHz的第三个频道。

解调和解码：接下来的步骤是将电视信号解调和解码成视频信号和音频信号。

在黑白电视中，只有视频信号解码后才能在屏幕上显示，而音频信号会通过扬声器播放出来。

所以，我们只关注视频信号的处理。

水平和垂直扫描：一旦视频信号解码完成，电视机就会开始进行水平和垂直的扫描。

这是为了将整幅图像分成单个的像素点。

水平扫描负责将图像一行一行地显示出来，而垂直扫描则负责将每个像素点逐个显示。

这个过程非常快速，看起来就像是图像立刻呈现在屏幕上一样。

显像管：在黑白电视中，图像会显示在一个叫做“显像管”的装置上。

显像管内部包含了一个阴极射线发射器和一个荧光屏。

当阴极射线被电子枪发射出来时，它会经过磁场的偏转，并且打在荧光屏上。

荧光屏上不同位置上的荧光物质会发光，从而形成图像。

控制电子束：为了控制阴极射线的位置，电视机会发送不同的信号来调整电子枪的位置和射击时间。

这些信号包括水平和垂直的同步信号，以及控制电子枪的亮度和对比度的信号。

这样就能够精确地控制阴极射线的位置，从而呈现出清晰的图像。

总结来说，黑白电视的基本原理是将电子信号转换成图像。

这些信号经过接收、调谐、解调和解码后，会通过水平和垂直扫描被显示在显像管的荧光屏上。

电视维修原理
电视维修原理是关于修补和恢复电视机功能的一种技术。

在电视维修中，存在几个基本原理。

第一个原理涉及到电视机的电路。

电视机主要由各种电路组成，包括电源电路、视频电路、音频电路、扫描电路等等。

当电视机发生故障时，需要通过检查这些电路来确定问题的所在。

第二个原理是关于电视机的信号处理。

电视机接收来自天线或其他信号源的信号，经过处理后显示在屏幕上。

如果出现图像消失、声音异常或色彩失真等问题，可能是信号处理电路出现了故障。

第三个原理是关于电视机的显示技术。

目前市面上常见的电视机显示技术包括液晶显示、有机发光二极管（OLED）显示、
等离子显示等。

不同的显示技术有不同的原理和特点，维修时需要对其原理进行了解。

此外，电视机维修还需要了解一些常见的故障现象和相应的排除方法。

比如，如果电视机无法开机，可能是电源问题；如果出现屏幕亮度不均匀，可能是背光模块故障；如果出现声音没有或声音异常，可能是音频电路问题。

总之，电视维修原理是基于对电视机电路、信号处理、显示技术等方面的了解，根据故障现象进行分析和排除故障的技术。

理解这些原理对于维修电视机有很大的帮助。

第一篇彩电基本原理简介在目前的家用电子、电器产品中，彩色电视机是最复杂的。

如果彩电的原理已经掌握得很好，再去研究其它电路，就是一种居高临下的感觉，将强烈地感觉到一通百通。

总体来看，彩电就是一种把特定格式的信号转换为人们可以感知的声图信号的机器。

这种信号就是彩色图象信号，绝大多数情况下是摄象机形成的，部分是计算机等产生的。

为了把彩色的图象用电信号的形式传送出去，而且接收到的电信号还能通过一定转换恢复为原图象，摄象机或者计算机进行了复杂的合成。

除了反映图象各个点明暗情况的黑白信号（亮度信号）外，为了出现彩色，依照特定的方式对彩色进行了编码。

为了保证接收机对这些信号准确显示，还增加了行场同步信号，消隐信号，色同步信号等，这些最终组成视频图象信号。

电视机内部的电路就是根据视频图象信号的组成，一步步地进行分解，处理过程如图1所示。

信号的接收是高频调谐器（习惯上称为“高频头”）完成的。

为了不同节目视频信号的传输，电视台对各套节目分别进行了调制，其中对图象的调制是调幅方式，依一定频带宽度的残留边带方式传送，同时伴音信号也依高出图象载波特定频率的频率载波，以调频的方式调制，和调制的图象共同组成一个声图具备的电视节目射频（RF）传输单位：频道。

我国幅员辽阔，电视频道众多，其中基本频道有57个，划分为VHFL、VHFH、UHF三个波段，有线电视传输方式下，还在波段之间增添了38个增补频道。

2.正交平衡调幅逐行倒相制——Phase-AlternativeLine，简称PAL制。

中国、德国、英国和其它一些西北欧国家采用这种制式。

NTSC制优点是电视接收机电路简单，缺点是容易产生偏色，因此NTSC制电视机都有一个色调手动控制电路，供用户选择使用；PAL制和SECAM制可以克服NTSC制容易偏色的缺点，但电视接收机电路复杂，要比NTSC制电视接收机多一个一行延时线电路，并且图像容易产生彩色闪烁。

因此，三种彩色电视制式各有优缺点，互相比较结果，谁也不能战胜谁，所以，三种彩色电视制式互相共存已经五十多年。
