2009年中考物理试题汇编全集(包含答案).txt25爱是一盏灯，黑暗中照亮前行的远方；爱是一首诗，冰冷中温暖渴求的心房；爱是夏日的风，是冬日的阳，是春日的雨，是秋日的果。
2009年中考物理试题汇编全集（包含答案）资料说明：本资料汇编分为以下部分：声现象、物态变化、光现象、光的折射、物质的运动、物质的物理属性、从分子到宇宙、力、压强浮力等，总计69页。
包含答案。
一．声现象(09芜湖)11．关于声现象，下列说法中正确的是A．声音在不同介质中的传播速度相同B．道路旁植树可以有效地减弱噪声的传播C．正常的人耳只能听到20Hz～2000Hz之间的声音D．声源的振幅相同，人耳感觉到的声音的响度也相同答案：B(09晋江)7．下列有关声现象的说法中，正确的是A．声波能传递信息，也能传递能量B．“禁止高声喧哗”中的“高”是指声音的音调高C．只要物体在振动，我们就一定能听到声音D．两名宇航员在太空中能直接对话答案:A（09昆明市）11．一个同学迟到了，走到门外听到上课老师的声音，就知道正在上物理课。
他除了根据讲课内容外还可以根据声音的来判断。
教室外面出现嘈杂的声音，关上门窗是为了在减弱噪声。
答案：音色传播的过程中（09杭州）5.下列说法中正确的是A．只要物体振动，就一定能听到声音B．固体、液体、气体都能传播声音C．宇航员们在月球上也可以直接用口语交谈D．声音在固体、液体中比在空气中传播得慢些答案：B（09济宁）4.为了探究声音的响度与振幅的关系，小明设计了如图2所示的几个实验。
你认为能够完成这个探究目的的是答案：B答案：D(09晋江)1．下列事物的相关数据，符合事实的是A．人的正常体温约为39℃ B．光在真空中传播的速度约3×108km/sC．某初中生的质量约为50kg D．对人体的安全电压不高于220V答案:C（09江苏）8．如图所示，用悬挂着的乒乓球接触正在发声的音叉，乒乓球会多次被弹开．这个实验是用来探究A．声音能否在真空中传播 B．声音产生的原因C．音调是否与频率有关 D．声音传播是否需要时间答案：B（09山东平原县）如图所示，用硬纸片把一个喇叭糊起来，做成一个“舞台”．台上小人在音乐声中翩翩起舞，这个现象说明______________________．答案：发声的物体在振动（09福州市）15．北京奥运会开幕式上声势浩大的“击缶而歌”精彩绝伦，缶声是由于缶面产生的，然后通过传播到现场观众耳朵的。

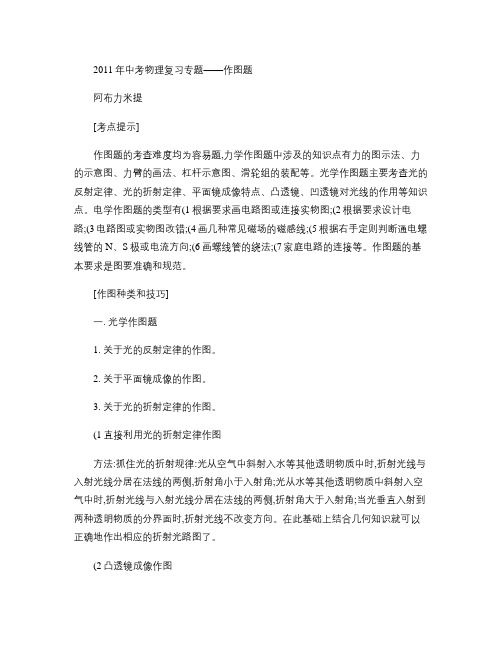

2011年中考物理复习专题——作图题阿布力米提[考点提示]作图题的考查难度均为容易题,力学作图题中涉及的知识点有力的图示法、力的示意图、力臂的画法、杠杆示意图、滑轮组的装配等。
光学作图题主要考查光的反射定律、光的折射定律、平面镜成像特点、凸透镜、凹透镜对光线的作用等知识点。
电学作图题的类型有(1根据要求画电路图或连接实物图;(2根据要求设计电路;(3电路图或实物图改错;(4画几种常见磁场的磁感线;(5根据右手定则判断通电螺线管的N、S极或电流方向;(6画螺线管的绕法;(7家庭电路的连接等。
作图题的基本要求是图要准确和规范。
[作图种类和技巧]一. 光学作图题1. 关于光的反射定律的作图。
2. 关于平面镜成像的作图。
3. 关于光的折射定律的作图。
(1直接利用光的折射定律作图方法:抓住光的折射规律:光从空气中斜射入水等其他透明物质中时,折射光线与入射光线分居在法线的两侧,折射角小于入射角;光从水等其他透明物质中斜射入空气中时,折射光线与入射光线分居在法线的两侧,折射角大于入射角;当光垂直入射到两种透明物质的分界面时,折射光线不改变方向。
在此基础上结合几何知识就可以正确地作出相应的折射光路图了。
(2凸透镜成像作图方法:抓住凸透镜成像的特征:经过光心的光线折射后不改变传播方向;平行于主光轴的光线经过凸透镜折射后经过异侧的焦点;从凸透镜焦点发出的光线折射后平行于凸透镜的主光轴,同时结合几何知识就可以正确进行作图。
最后记住,所有的光路都具有可逆性,因此有时候我们还要能够巧妙地应用光路的可逆性进行作图。
二. 力学作图题1. 力的示意图。
2. 杠杆作图。
3. 滑轮组作图。
滑轮组的装配作图是中考题中的重点内容之一,主要要求我们用笔代替绳子,根据题目的需要连接动滑轮和定滑轮组成滑轮组。
方法:先确定承担动滑轮和重物绳子的段数以及绳子的起点,然后进行连线。
承担动滑轮和重物的绳子的段数n=G/F,其中G=G动+G物。
如果n是偶数,则绳子应该固定在定滑轮上,此时不能改变力的方向,需要动滑轮的个数为n/2;如果n为奇数,则绳子应该固定在动滑轮上,此时改变力的方向,需要动滑轮的个数为n/2。
初三物理中考复习作图题专项训练一、光学作图题：1.画出图中的入射或反射光线并标出前两个图中的反射角的大小.2.一束太阳光与水平地面成30°夹角，现欲使这束太阳光竖直的射向井底，请在图中准确画出这平面镜的位置。
（要求标明法线以及平面镜与水平地面的夹角)3。
画出下图中的反射、折射光路.4.完成下图中光线通过各玻璃砖的光路。
5.完成图中光线通过各透镜前或后的光路。
6。
在下图的方框内填入恰当的透镜.7.根据平面镜成像的特点，画出下列物体在平面镜中的像。
8。
如图，有一光源S放在平面镜前,经平面镜得到两条反射光线，请用作图法找出光源S的位置，并作出它的像S′.9.如下图一，发光点S射向平面镜的光线中有两条光线的反射光线是AB和CD，请在图中画出平面镜的位置。
10。
如上图二，S为平面镜MN前的一个点光源，请画出通过A点的反射光线。
11.如上图三，S是一发光点，S′是它在平面镜中的像，SA是S发出的一条光线,请画出平面镜,并作出SA 经平面镜的反射光线.12。
如图，AB物体在平面镜中成像后,眼位于镜前E处,作图说明要使眼睛看不到平面镜中的像，应该把镜的哪一部分挡住.二、作力的图示:1.如图,拉力F=15N,画出物体A受到的重力G的图示。
(滑轮重及摩擦不计）2。
小车重6N，受到跟水平方向成30°角斜向右上方的拉力F＝4N的作用,画出此二力的图示。
3。
一个重为20N的气球,在空中匀速下降。
请在图中画出气球所受重力的图示。
4。
在水中上浮的小球重为10N，受到的浮力为15N,在图中用力的图示法把这两个力都表示出来。
5.物体A重20N,静止放在斜面上，它对斜面的压力为15N。
用力的图示法把物体的重力和物体对斜面的压力表示出来。
6.在图中用力的图示法画出在斜面上滚动的重为5N的小球受到的重力。
7. 用力的图示法作出重为10N的物体放在水平桌面上的受力图.8.重为10N的物体在大小为20N的力F作用下,紧贴在竖直的墙壁上不动。
2009年初中物理总复习卷(综合)班级 姓名 座号 成绩一、选择题：(每小题3分，共27分. 每题只有一个正确答案，请将正确答案的序号填在下表中.)1、在图1所示的四幅图中，分别表示近视眼成像情况和矫正做法的是 （ ）① ② ③ ④A 、②、①B 、③、①C 、②、④D 、③、④2、在我国“三星堆遗址”的出土文物中，发现了用极薄的金箔贴饰的精美“金器”.黄金可以被做成极薄的金箔，主要是因为黄金的（ ）A 、延展性好B 、硬度大C 、弹性好D 、密度大3、“频闪摄影”是研究物体运动时常用的一种实验方法。
摄影在暗室中进行。
把照相机固定在地面上，快门是常开的，但由于没有光照亮物体，底片并不感光。
光源是一只闪光灯，它每隔0．02 s 闪亮一次，闪亮的时间很短，只有大约l ／1000 s 。
光源发光时物体被照亮，底片就记录下这时物体的位置。
分析如图所示小球连续运动的频闪照片，就可知道它的运动速度大小。
请你用尺量一量，再算一算，它的运动速度最接近下面哪一个（ ）A 、0.8 m ／sB 、1.2 m ／sC 、0.6 km ／hD 、3.6 km ／s4、现代建筑出现一种新设计：在墙面装饰材料中均匀混入小颗粒状的小球，球内充入一种非晶体材料，当温度升高时，球内材料熔化吸热，当温度降低时，球内材料凝固放热，使建筑内温度基本保持不变。
图3的四个图象中，表示球内材料的凝固图象的是 （ ）ABCD5、发现电磁感应现象的科学家是（ ）A 、法拉第B 、焦耳C 、奥斯特D 、 安培6、如右下图所示，闭合开关S 后，将滑动变阻器滑片P 向左移动时，电流表、电压表示数的变化情况是( )A 、电压表的示数减小，电流表的示数增大B 、电压表的示数增大，电流表的示数减小C 、电压表、电流表的示数都增大D 、电压表、电流表的示数都减小7、小红同学在一支铅笔的下端粘上一块橡皮泥，将它分别置于甲、乙两杯液体中观察到静止时的情形如图5所示，下列说法正确的是（ ）A 、铅笔在甲杯液体中受到的浮力较B 、铅笔在乙杯液体中受到的浮力较大C 、乙杯液体的密度较大D 、甲杯液体的密度较大8、如图所示，滑动变阻器的滑片在某两点间移动时，电流表示数范围为1A 到2A 之间，电压表示数范围为6V 到9V 之间.则定值电阻R 的阻值及电源电压分别为（ ） 时间时间时间时间A 、3Ω，15VB 、6Ω，15VC 、3Ω，12VD 、6Ω，12V9、已知甲机器的机械效率是65％，乙机器的机械效率是80％，那么下列说法中正确的是（ ）A 、甲机器一定比乙机器省力B 、甲机器一定比乙机器省距离C 、甲机器做的有用功一定比乙机器多D 、以上说法都不对二、多项选择题.（在每小题列出的四个选项中,有两个或两个以上的选项是正确的。

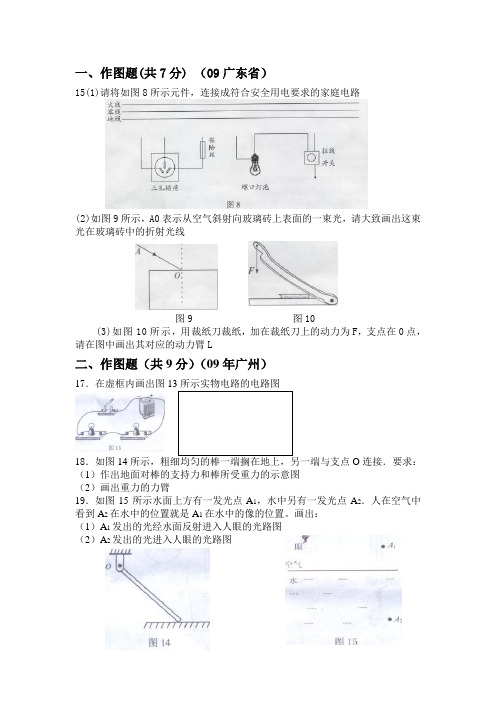

一、作图题(共7分) （09广东省）15(1)请将如图8所示元件，连接成符合安全用电要求的家庭电路(2)如图9所示，A0表示从空气斜射向玻璃砖上表面的一束光，请大致画出这束光在玻璃砖中的折射光线图9 图10(3)如图10所示，用裁纸刀裁纸，加在裁纸刀上的动力为F，支点在0点，请在图中画出其对应的动力臂L二、作图题（共9分）（09年广州）17．在虚框内画出图13所示实物电路的电路图18．如图14O连接．要求：（1）作出地面对棒的支持力和棒所受重力的示意图（2）画出重力的力臂19．如图15所示水面上方有一发光点A1，水中另有一发光点A2．人在空气中看到A2在水中的位置就是A1在水中的像的位置。
画出：（1）A1发出的光经水面反射进入人眼的光路图（2）A2发出的光进入人眼的光路图一、作图题（2小题，每小题3分，共6分）（09年佛山）16．图甲中画出了蜡烛发出的两条光线，请画出它们通过凸透镜后的光路。
17．如图乙，晓宇在研究“牛顿第一定律”的实验过程中，小车从斜面顶端A 处运动到木板C处停下来。
请画出小车运动到B处时的各个力示意图二、作图题（每小题3分，共6分）（09年梅州）19．如图6所示，小物块A静止在斜面B上，共受三个力作用，画出这三个力的示意图。
（在答题卡中画出原图并作图）20．一般家庭的卫生间都安装照明灯和换气扇，现要求它们能各自独立工作。
按上述要求在图7虚线框内画出其电路图，换气扇用符号○M表示。
（在答题卡中画出原图并作图）三、作图题。
16小题4分，17小题3分，共7分。
（09年茂名）16．（09茂名）在图9(甲)中画出物体A所受重力的示意图。
在图9(乙)中的虚线内填上适当的光学仪器。
17．（09茂名）一辆电动玩具车作匀速直线运动，它的速度—时间图象如图10(甲)所示，请在图10(乙)上画出它的路程—时间图象。
《春雨的色彩》说课稿一、教材内容分析：春天里万物复苏，百花争艳、绿草如荫、一派迷人的景色。
中考物理作图题专题复习作图题在中考中约占10分左右。
作图时候要带必要的工具，如：铅笔、橡皮、尺、圆规、量角器等。
题型主要以下八种：一、力的图示法和示意图作图（作图时候看清楚要求，题目要求的是究竟是图示法还是示意图）．．．．．．．．．．．．．．．．．．．．．．．．．．．．．1、重20N的小球正从斜面上加速滚下，在图中用力的图示法画出小球受到的重力。
2、如下图所示，工人用水平推力推水平地面上的货箱而未推动，推力已画出，请画出货箱所受其它力的示意图。
二、作力臂1、铡刀铡草时的示意图如图所示.请作出作用在铡刀上的动力F1、阻力F2的力臂。
2、如图有一动滑轮提升重物，要求在图中标明支点o，画出F1 F2的力臂L1 L2。
三、滑轮组绕线利用图的滑轮组，用300N向下的拉力将重为900N的物体匀速提升到高处（绳、滑轮的自重及摩擦不计），请画出滑轮组上绳的绕法。
四、光学作图1、完成下列图中的光路图。
2、请在下图（甲）、（乙）的虚框内分别画一个适当的光学器件，使它能满足图中改变光路的要求。
3、如图，一束光线从空气斜射向水面，请在图中画出这束光的反射光线和折射光线。
4、如图所示是被平面镜M反射的从一个发光点发出的两条光线。
试作出这发光点的位置，并标上字母S。
五、磁及右手螺旋定则结合的作图题1、请标出图中通电螺线管的N、S极和导线中的电流方向。
2、图中一个通电螺线管T旁边有一个小磁针，其稳定指向如图所示。
试在图中画出螺线管的绕线方向。
六、简单电路的设计或连线作图1、现有如下器材：一个电池组，两个开关S1、S2，两个灯泡L1、L2，导线若干．请你按以下要求在方框中画出你设计的电路图．要求：①L1、L2并联；②S1控制L1和L2；③S2只控制L22、在图所示的电路中，请用笔画线代替导线将电路补全。
要求：将滑动变阻器和螺线管组成串联电路，闭合开关后，螺线管左端为N．极，且滑动变阻器的滑片向左移动时，螺线管的磁性增强七、家庭电路连接问题作图1、将图中各元件正确接入电路，其中开关只控制电灯，三孔插座带保险盒。
图像类 专题1.（09四川绵阳）有两只定值电阻R A 和R B ，各自的电流与电压关系如U-I 图象中的A 、B 。
则（ ）A ．若将它们串联接在电源两端，R A 的电流是RB 的2倍B ．若将它们并联接在电源两端，R A 的电压是R B 的2倍C ．若将它们串联接在电源两端，R A 的电功率是R B 的2倍D ．若将它们并联接在电源两端，R A 的电功率是R B 的2倍2.(2009常德市)某同学在探究“电阻上的电流跟两端电压的关系”时，发现通过电阻a 、b 的电流（ ） 随电压变化情况如图所示，则下列结论与图象相符的是A ．电阻一定时，电流随着电压的增大而减小B ．电压相同时，阻值大的电阻通过的电流大C ．电流相同时，阻值小的电阻两端的电压大D ．两电阻阻值的关系是R a ＞R b3.（09内蒙古包头）某同学在探究通过导体的电流与其电压的关系时，将记录的实验数据通过整理作出了如图2所示的图像，根据图像分析，下列说法错误．．的是（ ） A ．通过导体a 的电流与其两端电压成正比B ．导体a 的电阻大于b 的电阻C ．当导体b 两端电压是1V 时，通过b 导体中的电流为0.1AD ．将a 、b 两导体串联接在电压为3V 的电源上时，通过导体的电流为0.2A4.（09浙江义乌）如图所示电路，电源电压不变，滑动变阻器上标有“2A 20欧姆”字样。
以下四个图像中，能正确表示当开关S 闭合后，通过小灯泡L 的电流I 与滑动变阻器连入电路的电阻R 的关系的是5.（09年山东聊城）如图所示的是小灯泡的U —I 变化曲线。
由图可知，当小灯泡两端电压为4V 时，它的灯丝电阻为 Ω。
6.（2009黑龙江省齐齐哈尔）两个电路元件A 和B 中的电流与其两端电压的关系如图所示，则R A = Ω。
若把它们串联起来，接在某电源上，电路中的电流是0.3A ，则电源电压是 V 。
7.（2009湖北省荆门市）小娟在探究“电阻上的电流跟两端电压的关系”时，将记录整理的实验数据绘制成图所示I -U 关系图像。
初中物理作图题2一．选择题（共5小题）1．如图所示蜡烛通过凸透镜在光屏上成清晰像，请在大致位置画出凸透镜后，作出光线AB经凸透镜折射后射向光屏的光路图．2．如图所示，浸在水中的铅球正在加速下降，请用力的示意图画出铅球所受力的情况．3．在如图中，根据磁感线方向标出小磁针的N极和电源的正、负极．4．如图中有两条平行光线入射到凸透镜上，请画出这两条光线通过凸透镜后的折射光线的路径．5．请根据图中磁感线方向标出小磁针静止时的N极，并画出螺线管的绕法．二．选择题（共24小题）6．（1）下图A给出物体AB及像A′B′的位置，请在图中画出凸透镜及其焦点F 的大致位置．（2）在B图中画出力F1的力臂和力臂L2对应的力F2．（3）根据图C中小磁针的指向，判断通电螺线管中电源的正负极．7．如图所示，是练习使用滑动变阻器改变灯泡亮度的未完成电路，请用笔画线代替导线完成电路连接．要求：灯L1和L2并联，开关同时控制两灯，滑动变阻器只控制L1的亮度，导线不能交叉．8．请在如图中标出通电螺线管和小磁针的N、S极，以及磁感线的方向．9．在如图中作出过透镜的入射光线．10．（1）如图甲所示，为经过凸透镜折射后的两条光线，请在图中画出对应的入射光线．（2）如图乙所示，为用核桃钳夹核桃时的情景，请在图中画出动力F的力臂L．（3）如图丙所示，为电磁铁和永磁体相互作用产生的磁场，请根据图中磁感线的方向标出永磁体A 右端的磁极和电磁铁电源的“+”、“﹣”极．11．右图中茶杯静止在水平桌面上．请画出茶杯的受力示意图．12．在图中标出通电螺旋管的N极和电源的正极．13．如图所示，MN为凸透镜的主光轴，A为蜡烛，A′为蜡烛在光屏上所成的像，根据凸透镜成像原理确定凸透镜的位置，并将凸透镜画出来．14．平面镜与水平面的夹角为30°，光源S发出的经过平面镜反射的两条光线如图所示，请画出对应的两条入射光线和及标出光源S的位置（保留作图痕迹）．15．小磁针静止时如图所示，请示出通电螺线管的任一条磁感线的方向和电源正负极．16．请在图中用笔划线代替导线完成电路连接．（要求：小灯泡与滑动变阻器并联，电流表只测量小灯泡的电流，不考虑量程选择，导线不能交叉．）17．如图所示，请在图中画出开关S闭合后，通电螺线管外部的磁感线．（要求：只需在螺线管上、下用虚线各画一条即可，要标注箭头．）18．请在图上用字母“O”表示出支点，并画出撬棒撬石块时最小动力F的示意图及其力臂L．19．（1）如图甲所示，一小球从理想光滑的斜面上滚下，请在图中画出小球受到所有力的示意图．（2）如图乙所示，平面镜与水平面的夹角为30°，一束与水平面平行的光线入射到平面镜上，请画出对应的反射光线，并标出相应的反射角及度数．（3）如图丙所示，图中已画出了通电螺线管的一条磁感线和静止在螺线管上方的小磁针，请在图中标出已画磁感线的方向和小磁针的N极．20．如图所示，一束光沿AO方向斜射到平面镜上，画出入射光线的反射光线，并标出反射角大小．21．如图是用杠杆提起重物的示意图．O是杠杆的支点，请画出拉力F的力臂和重物重力的示意图．22．标出电源的正、负极，通电螺线管的N、S极，和电流的方向．23．完成图中两条光线经过凸透镜后的传播路径．24．请在图中标出支点O的位置，并画出作用在撬棒上的力F2的力臂．25．请根据实物电路，在虚线框内画出对应的电路图．26．一装有水的烧杯放在斜面上静止不动，将一实心木球A轻轻放入水中，静止时如图所示，请画出小木球A受力的示意图．27．请完成如图所示的光路图．28．某同学在2013年搬进了“生态移民”工程新建的房子，该同学要在自己房间安装一盏照明电灯．如图所示，请你按照安全用电的原则帮他把未画完的电路连接完整．29．用细线系一小球悬挂在小车顶部的轻杆上，请画出静止的小车突然向左启动时小球所受力的示意图．三．解答题（共1小题）30．电磁铁和永磁体产生的磁场如图所示，请标出永磁体A左端的磁极和电磁铁电源的“十”、“﹣”极．初中物理作图题2参考答案与试题解析一．选择题（共5小题）1．（2012•黔南州）如图所示蜡烛通过凸透镜在光屏上成清晰像，请在大致位置画出凸透镜后，作出光线AB经凸透镜折射后射向光屏的光路图．【解答】解：由图可以看出，蜡烛经凸透镜成清晰的像在光屏上是倒立放大的，由凸透镜成像规律可知，此时2f＞u＞f，连接AA′，与主光轴的焦点即为凸透镜的中心，然后即可确定凸透镜的位置；光屏上蜡烛的像是实像，是由实际光线会聚而成的．来自烛焰尖部的光经透镜折射后会聚在光屏上组成烛焰尖部的像，所以，将入射光线与像中的烛焰尖部连接起来即可得到折射光线，如图所示：2．（2012•黔南州）如图所示，浸在水中的铅球正在加速下降，请用力的示意图画出铅球所受力的情况．【解答】解：（1）以球心为力的作用点，分别沿着竖直向下的方向和竖直向上的方向做出铅球受到的重力G和浮力F；浮（2）由于铅球是加速下降，所以其受到的浮力小于重力．所以，在作力的示意图时，要保证浮力小于重力．如图所示：3．（2012•黔南州）在如图中，根据磁感线方向标出小磁针的N极和电源的正、负极．【解答】解：因为磁感线总是从磁体的N极出发，所以螺旋管的右端为N极，则小磁针的右端为N极，根据安培定则可以判断出电源的正负极．4．（2013•黔南州）如图中有两条平行光线入射到凸透镜上，请画出这两条光线通过凸透镜后的折射光线的路径．【解答】解：①通过焦点的光线经凸透镜折射后将平行于主光轴；②过凸透镜的二倍焦距点的光线，经凸透镜折射后要经过右侧的二倍焦距点，如下图所示：5．（2013•黔南州）请根据图中磁感线方向标出小磁针静止时的N极，并画出螺线管的绕法．【解答】解：在磁体外部，磁感线从N极指向S极，所以螺线管的左端为S极，右端为N极．小磁针静止时N极所指示的方向﹣﹣向右，根据安培定则，伸出右手使大拇指指向通电螺线管的N极，即螺线管的左端，则四指弯曲的方向为电流的方向，如图所示：二．选择题（共24小题）6．（2011•铜仁地区）（1）下图A给出物体AB及像A′B′的位置，请在图中画出凸透镜及其焦点F的大致位置．（2）在B图中画出力F1的力臂和力臂L2对应的力F2．（3）根据图C中小磁针的指向，判断通电螺线管中电源的正负极．【解答】解：（1）连接AA′与主光轴相交于一点O，则O为凸透镜的光心，从而确定凸透镜的位置．由A做平行于主光轴的光线，则通过凸透镜的会聚后过焦点而会聚在A′点．则折射光线与主光轴的交点为焦点的位置．由于光路是可逆的，所以由A′点射向凸透镜的光线过焦点并会聚于点A．故答案为：（2）做出F1的作用线，由支点向F1的作用线做垂线，垂线段的长度即为动力臂L1．过L2的端点做L2的垂线与杠杆交于一点，即为F2的作用点，方向斜向下．故答案为：（3）根据小磁针的指向，可以得知螺线管的左端为N极．根据安培定则得螺线管外部电流方向向上．所以右端为电源的正极，左端为负极．故答案为：7．（2012•贵阳）如图所示，是练习使用滑动变阻器改变灯泡亮度的未完成电路，请用笔画线代替导线完成电路连接．要求：灯L1和L2并联，开关同时控制两灯，滑动变阻器只控制L1的亮度，导线不能交叉．【解答】解：经过分析，电流路径有两条：从电源正极出发，依次连接开关、L1、滑动变阻器直到电源负极：从正极出发，依次连接开关、L2、电源负极；找出电路的分支点和汇合点，整理如下图：8．（2012•黔西南州）请在如图中标出通电螺线管和小磁针的N、S极，以及磁感线的方向．【解答】解：电流从左侧流向右侧，依据安培定则可判断出螺线管的右端为N 极，磁感线在磁体外部是由N极指向S极的，小磁针指向螺线管N极的一端为S极，如图所示．9．（2012•黔西南州）在如图中作出过透镜的入射光线．【解答】解：平行于主光轴的光线经凸透镜折射后折射光线通过焦点，如图所示：10．（2012•遵义）（1）如图甲所示，为经过凸透镜折射后的两条光线，请在图中画出对应的入射光线．（2）如图乙所示，为用核桃钳夹核桃时的情景，请在图中画出动力F的力臂L．（3）如图丙所示，为电磁铁和永磁体相互作用产生的磁场，请根据图中磁感线的方向标出永磁体A 右端的磁极和电磁铁电源的“+”、“﹣”极．【解答】解：（1）过焦点的光线经凸透镜折射后折射光线平行于主光轴，平行于主光轴的光线经凸透镜折射后折射光线通过焦点来；如图所示：（2）核桃钳是由两个杠杆组成的，分析上面的杠杆，杠杆绕左端的固定点转动，左端是杠杆的支点O．①用虚线延长动力作用线．②作出支点到动力作用线的垂线，即为所求．故答案为：（3）在磁体的外部，磁感线总是从磁体的N极发出最后回到S极，所以电磁铁的左端都是N极．永磁体A右端为S极；再根据右手定则，伸出右手使右手大拇指指向电磁铁的N极，四指弯曲所指的方向为电流的方向，即电流从电磁铁的右端流入，所以电源的右端为“+”极，左端为“﹣”极．故答案为：11．（2012•毕节地区）右图中茶杯静止在水平桌面上．请画出茶杯的受力示意图．【解答】解：茶杯静止在水平桌面上，它受重力和桌面给它的支持力，并且这两个力大小相等、方向相反是一对平衡力．故答案为：12．（2012•毕节地区）在图中标出通电螺旋管的N极和电源的正极．【解答】解：在磁体的周围，磁感线是从磁体的N极出发，回到S极，所以图示的螺线管的下端为N极．根据螺线管的N极和线圈的绕向，利用右手螺旋定则可以确定电流是从螺线管的上端流入，下端流出．从而可以确定电源的上端为正极．故答案如下图所示．13．（2012•毕节地区）如图所示，MN为凸透镜的主光轴，A为蜡烛，A′为蜡烛在光屏上所成的像，根据凸透镜成像原理确定凸透镜的位置，并将凸透镜画出来．【解答】解：（1）本题的关键是确定光心，光心的位置确定了，透镜的位置就确定了；（2）因为光心的光线传播方向不改变，所以连接蜡烛火焰的顶点和火焰的像的顶点，与主光轴相交于O点，O点就是凸透镜的光心；（3）光心就是透镜的中心，以O点为中心，画出凸透镜，如下图所示：14．（2012•黔东南州）平面镜与水平面的夹角为30°，光源S发出的经过平面镜反射的两条光线如图所示，请画出对应的两条入射光线和及标出光源S的位置（保留作图痕迹）．【解答】解：第一种作法：先将两条反射光线反向延长交于一点S′，在通过平面镜作出S′的对称点S，即为发光点的位置，并联接S与两个反射点画出入射光线，如图所示：第二种作法：分别过反射点垂直镜面作出法线，画出两条入射光线，两条入射光线的交点S即为发光点的位置，如图所示：15．（2012•黔东南州）小磁针静止时如图所示，请示出通电螺线管的任一条磁感线的方向和电源正负极．【解答】解：因同名磁极相互排斥，异名磁极相互吸引，故螺线管右侧为N极，左侧为S极；所以磁感线是从螺旋管的右侧发出，回到左侧；则由右手螺旋定则可知螺线管中电流由右侧流入，左侧流出；故答案如图：16．（2013•贵阳）请在图中用笔划线代替导线完成电路连接．（要求：小灯泡与滑动变阻器并联，电流表只测量小灯泡的电流，不考虑量程选择，导线不能交叉．）【解答】解：根据要求，为使小灯泡与滑动变阻器并联，电流表只测量小灯泡的电流，小灯泡左端的接线柱应与电流表的“0.6”接线柱相连接，如图所示．17．（2013•贵阳）如图所示，请在图中画出开关S闭合后，通电螺线管外部的磁感线．（要求：只需在螺线管上、下用虚线各画一条即可，要标注箭头．）【解答】解：根据安培定则，用右手握住螺线管，使四指指向电流的方向，则大拇指所指的左端为螺线管的N极，右端就是螺线管的S极，因为在螺线管的外部，磁感线是从N极指向S极的，可将磁感线画出，如图所示．18．（2013•铜仁市）请在图上用字母“O”表示出支点，并画出撬棒撬石块时最小动力F的示意图及其力臂L．【解答】解：由图示可知，当杠杆与地面的接触点为支点时，作用在A点的动力力臂最大，此时动力最小，力垂直于杠杆向上，过支点O作最小力的作用线的垂线即为力臂L，如图所示．19．（2013•遵义）（1）如图甲所示，一小球从理想光滑的斜面上滚下，请在图中画出小球受到所有力的示意图．（2）如图乙所示，平面镜与水平面的夹角为30°，一束与水平面平行的光线入射到平面镜上，请画出对应的反射光线，并标出相应的反射角及度数．（3）如图丙所示，图中已画出了通电螺线管的一条磁感线和静止在螺线管上方的小磁针，请在图中标出已画磁感线的方向和小磁针的N极．【解答】解：（1）由于光滑斜面没有摩擦力，则此时小球受重力和支持力作用；过球心分别沿竖直向下的方向和垂直于斜面向上的方向画一条带箭头的线段，用符号G表示重力，用符号F表示支持力；如图所示：（2）平面镜与水平面的夹角为30°，入射光线水平射到平面镜上，则入射角等于90°﹣30°=60°，反射角等于入射角等于60°；画出法线，根据反射角等于入射角做出反射光线如图所示：（3）根据螺线管中电流的方向和线圈的绕向，利用安培定则可以确定螺线管的左端为N极、右端为S极；当小磁针静止时，根据磁极间的作用规律可知，相互靠近的一定是异名磁极．因此可以确定小磁针的左端为S极，右端为N极；在磁体的周围磁感线总是从N极回到S极，如下图所示：20．（2013•黔西南州）如图所示，一束光沿AO方向斜射到平面镜上，画出入射光线的反射光线，并标出反射角大小．【解答】解：首先做出法线，入射光线与镜面的夹角是30°，所以入射角为90°﹣30°=60°．根据反射角等于入射角做出反射光线．反射角也为60°．故答案为：21．（2013•黔西南州）如图是用杠杆提起重物的示意图．O是杠杆的支点，请画出拉力F的力臂和重物重力的示意图．【解答】解：从支点O向F所在的直线作垂线，可得拉力F对转轴0的力臂；找到物体的几何中心即重心，从重心开始，竖直向下画一条带箭头的线段，标出G，即为重物重力的示意图．如图所示：22．（2013•黔西南州）标出电源的正、负极，通电螺线管的N、S极，和电流的方向．【解答】解：图中小磁针N极向右，据异名磁极相互吸引可知，即该螺线管的左侧为S，右侧是N极；由安培定则可知电流由左侧流入，右侧流出，即电源左侧为正极；电流方向如图所示：23．（2013•毕节市）完成图中两条光线经过凸透镜后的传播路径．【解答】解：图示两条入射光线，一条平行于凸透镜主光轴，经折射后过焦点；另一条射向凸透镜的光心，传播方向不改变，如下图所示：24．（2013•毕节市）请在图中标出支点O的位置，并画出作用在撬棒上的力F2的力臂．【解答】解：杠杆绕固定点O转动的点叫支点；过支点O向动力作用线作垂线，垂线段即为F2的力臂L2；如下图所示：25．（2013•毕节市）请根据实物电路，在虚线框内画出对应的电路图．【解答】解：从正极开始连接，经开关、电流表、定值电阻、滑动变阻器，最后回到电源负极，电压表并联在定值电阻两端；如图：26．（2013•黔东南州）一装有水的烧杯放在斜面上静止不动，将一实心木球A 轻轻放入水中，静止时如图所示，请画出小木球A受力的示意图．【解答】解：小球受到重力的作用点为小球的重心，重力方向竖直向下，浮力的方向总是竖直向上的，如图所示：27．（2013•黔东南州）请完成如图所示的光路图．【解答】解：对于凸透镜：入射光线与主光轴平行，则折射光线过焦点；过光心的光线经凸透镜折射后传播方向不改变，如下图所示：28．（2013•黔东南州）某同学在2013年搬进了“生态移民”工程新建的房子，该同学要在自己房间安装一盏照明电灯．如图所示，请你按照安全用电的原则帮他把未画完的电路连接完整．【解答】解：火线先进入开关，再进入灯泡顶端的金属点；零线直接接入螺旋套．如下图所示：29．（2013•黔南州）用细线系一小球悬挂在小车顶部的轻杆上，请画出静止的小车突然向左启动时小球所受力的示意图．【解答】解：这种情况小球其实只受自身重力和细线的拉力作用，其中拉力的方向沿细线向上，小球重力竖直向下，作用点在重心，如下图所示．三．解答题（共1小题）30．（2013•六盘水）电磁铁和永磁体产生的磁场如图所示，请标出永磁体A左端的磁极和电磁铁电源的“十”、“﹣”极．【解答】解：在磁体的外部，磁感线总是从磁体的N极发出最后回到S极，所以永磁体A的左端及电磁铁的右端都是N极．再根据安培定则，伸出右手使右手大拇指指向电磁铁的N极，四指弯曲所指的方向为电流的方向，即电流从电磁铁的左端流入，所以电源的左端为“+”极，右端为“﹣”极．故答案为：。
