铜包铝母线与铜母线的载流量选型对比表

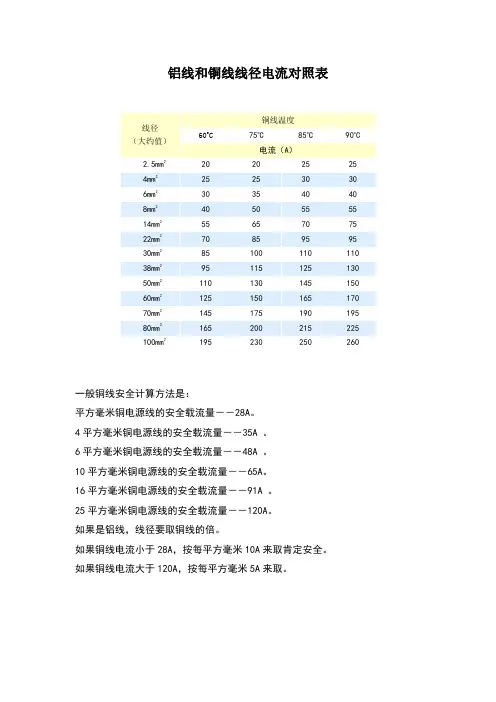

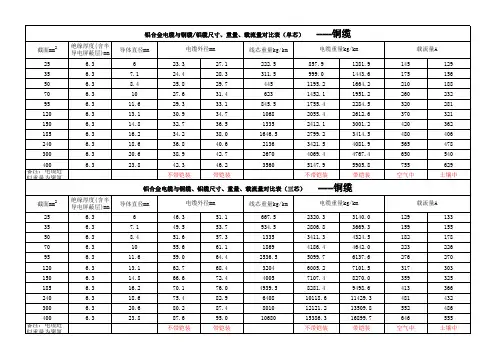

铝线和铜线线径电流对照表一般铜线安全计算方法是：平方毫米铜电源线的安全载流量－－28A。

4平方毫米铜电源线的安全载流量－－35A 。

6平方毫米铜电源线的安全载流量－－48A 。

10平方毫米铜电源线的安全载流量－－65A。

16平方毫米铜电源线的安全载流量－－91A 。

25平方毫米铜电源线的安全载流量－－120A。

如果是铝线，线径要取铜线的倍。

如果铜线电流小于28A，按每平方毫米10A来取肯定安全。

如果铜线电流大于120A，按每平方毫米5A来取。

绝缘导线载流量估算如下:铝芯绝缘导线载流量与截面的倍数关系导线截面(mm 2 ) 1 4 6 10 16 25 35 50 70 95 120载流是截面倍数 9 8 7 6 5 4 3载流量(A) 9 14 23 32 48 60 90 100 123 150 210 238 300估算口诀：二点五下乘以九，往上减一顺号走。

三十五乘三点五，双双成组减点五。

条件有变加折算，高温九折铜升级。

穿管根数二三四，八七六折满载流。

说明：本节口诀对各种绝缘线(橡皮和塑料绝缘线)的载流量(安全电流)不是直接指出，而是“截面乘上一定的倍数”来表示，通过心算而得。

由表5-3可以看出：倍数随截面的增大而减小。

“二点五下乘以九，往上减一顺号走”说的是2.5mm2及以下的各种截面铝芯绝缘线，其载流量约为截面数的9倍。

如2.5mm2导线，载流量为×9＝(A)。

从4mm2及以上导线的载流量和截面数的倍数关系是顺着线号往上排，倍数逐次减l，即4×8、6×7、10×6、16×5、25×4。

“三十五乘三点五，双双成组减点五”，说的是35mm2的导线载流量为截面数的倍，即35×＝(A)。

从50mm2及以上的导线，其载流量与截面数之间的倍数关系变为两个两个线号成一组，倍数依次减。

即50、70mm2导线的载流量为截面数的3倍；95、120mm”导线载流量是其截面积数的倍，依此类推。

铜排载流量对照表电力汇流排由铜材或铝材制作，是截面为矩形或倒角(圆角)矩形的长导体。

由铝质材料制作的称为铝汇流排〔又称铝母线、铝排或接地铝排〕，由铜质材料制作的称为铜汇流排〔又称铜母线、铜母排或接地铜排〕，在电路中起输送电流和连接电气设备的作用。

铜的导电性能等优于铝，故铜排在电气设备，特别是在高压电气柜和低压配电柜中得到了广泛的应用。

一般在配电柜中的U、V、W相母排和PE母排通常采用铜排〔电流较小时也使用铝牌，可以降低设备本钱〕；铜排在使用中一般标有相色字母标志或涂有相色漆，U相铜排〔A相〕涂有“黄〞色，V相铜排〔B相〕涂有“绿〞色，W相铜排〔C相〕涂有“红〞色，PE母线铜排〔地线〕涂有“黄绿相间〞双色。

以下为云南昌晖仪表制造整理的各种规格的铜排载流量，供广阔电气工程技术人员参考使用〔录自德国BEA〕铜牌又称为铜母线，一般在配电柜中的A、B、C以及U、V、W相母排和PE母排均采用铜牌。

铜排主要用在一次线路上(大电流的相线、零线以及地线)。

电柜之间连接的一般称为主母排，而主母排分到每个电柜内的开关电器上的称为分支母排。

铜排也有镀锡的，一般在电柜的连接处都会做镀锡处理和压花处理或者加导电膏。

空余处有时加热缩套管保护，有的用绝缘漆。

选择铜牌最主要的原因是铜牌载流量，根据电流的大小选择适宜的铜牌，并且连接处的螺钉必须拧紧，否那么电流大时可能会烧熔铜牌。

矩形母线载流量快速计算方法在母排加工的生产过程中，经常会遇到如何准确的选用何种规格母排的问题。

昌晖仪表技术部经过长期的工作经验，摸索出了一套简单、易记的母排载流量的计算方法，以供大家参考。

一般矩形铜排的载流量公式为：铜排载流量(40℃)=铜排宽度(mm)×厚度系数其中铜牌厚度系数为：◆ 2层铜排载流量(40℃)=单层铜排载流量×系数(1.56-1.58)◆ 3层铜排载流量(40℃)=单层铜排载流量×系数2◆零(N)排母线按照相排母线的一半选取，但不得小于16mm2。

常用线缆规格（BV BLV BVR）BV 聚氯乙烯铜线 BLV 聚氯乙烯铝线BVR 铜软线 BV－105 铜105℃BVV 铜线（潮湿环境高防护）BXF 橡皮绝缘铜线BLXF 橡皮绝缘铝线 BLVV 铝线（潮湿环境高防护）VV29-铜芯聚氯乙烯绝缘钢带铠装聚氯乙烯护套电力电缆VV－－铜芯聚氯乙烯绝缘及护套电缆LV－－铝芯聚氯乙烯绝缘及护套电缆BV型铜芯聚氯乙烯绝缘电线BVR型铜芯聚氯乙烯绝缘软电线（电缆）铝芯绝缘导线载流量与截面的倍数关系估算口诀：二点五下乘以九，往上减一顺号走。

三十五乘三点五，双双成组减点五。

条件有变加折算，高温九折铜升级。

穿管根数二三四，八七六折满载流。

说明：(1)本节口诀对各种绝缘线(橡皮和塑料绝缘线)的载流量(安全电流)不是直接指出，而是“截面乘上一定的倍数”来表示，通过心算而得。

由表5 3可以看出：倍数随截面的增大而减小。

“二点五下乘以九，往上减一顺号走”说的是2．5mm’及以下的各种截面铝芯绝缘线，其载流量约为截面数的9倍。

如2．5mm’导线，载流量为2．5×9＝22．5(A)。

从4mm’及以上导线的载流量和截面数的倍数关系是顺着线号往上排，倍数逐次减l，即4×8、6×7、10×6、16×5、25×4。

“三十五乘三点五，双双成组减点五”，说的是35mm”的导线载流量为截面数的3．5倍，即35×3．5＝122．5(A)。

从50mm’及以上的导线，其载流量与截面数之间的倍数关系变为两个两个线号成一组，倍数依次减0．5。

即50、70mm’导线的载流量为截面数的3倍；95、120mm”导线载流量是其截面积数的2．5倍，依次类推。

“条件有变加折算，高温九折铜升级”。

上述口诀是铝芯绝缘线、明敷在环境温度25℃的条件下而定的。

若铝芯绝缘线明敷在环境温度长期高于25℃的地区，导线载流量可按上述口诀计算方法算出，然后再打九折即可；当使用的不是铝线而是铜芯绝缘线，它的载流量要比同规格铝线略大一些，可按上述口诀方法算出比铝线加大一个线号的载流量。

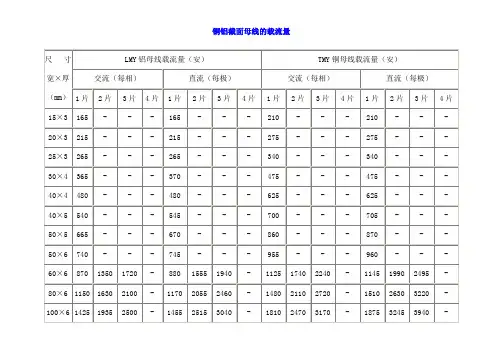

铜铝截面母线的载流量
注：1、表中数据是指当环境温度25ºC时的载流量，不同的环境温度需采用控制温度校正系数。

2、温度校正系数为：30ºC时为0.94，30ºC时为，35ºC时为0.88，40ºC时为0.81。

3、导体扁平放置时，当导体宽度在60mm及以下时，载流量应按表列数值减少5%，即乘以0.95；当宽度在60mm以上时，应减少8%，即乘以0.92。

4、导体的载流量虽然与截面积直接有关，但考虑到散热性时，宽且薄的利于散热，载流量要大。

所以80×6的载流量大于60×8的铜排。

但是在选择载流量的同时，还要注意机械强度，窄且厚的机械强度要大。

铜排.铝排.复合铜铝排理论重量及载流量选用表
复合铜铝排能为你降低成本70%，该产品的载流量.电流.温升与同等面积的铜排全部相近。

它克服了铜铝不耐腐蚀的缺点和铜排造价高.比重大.不易安装等缺点。

并已通过国家鉴定，测试合格。

允许载流量（交流～直流）理论重量（kg/m）允许载流量（A）
注：表中的安全载流量，是根据周围温度35摄氏度而定的，最高温度为70度的载流量。

复合铜铝排多根载流量：双根=单根×2-20%
三根=单根×3-33%
绝缘线长期允负荷表（环境温度40摄氏度）A。

常用铜排、铝排载流量（安）表一、常用线缆规格及载流量（BV BLV BVR）二、BV 聚氯乙烯铜线 BLV 聚氯乙烯铝线BVR 铜软线 BV－105 铜105℃BVV 铜线（潮湿环境高防护）BXF 橡皮绝缘铜线BLXF 橡皮绝缘铝线 BLVV 铝线（潮湿环境高防护）VV29-铜芯聚氯乙烯绝缘钢带铠装聚氯乙烯护套电力电缆VLV29铝芯聚氯乙烯绝缘钢带铠装聚氯乙烯护套电力电缆VV－－铜芯聚氯乙烯绝缘及护套电缆LV－－铝芯聚氯乙烯绝缘及护套电缆四、BV型铜芯聚氯乙烯绝缘电线五、BLV型铝芯聚氯乙烯绝缘电线六、BVR型铜芯聚氯乙烯绝缘软电线（电缆）七、铝芯绝缘导线载流量与截面的倍数关系八、估算口诀：二点五下乘以九，往上减一顺号走。

三十五乘三点五，双双成组减点五。

条件有变加折算，高温九折铜升级。

穿管根数二三四，八七六折满载流。

说明：(1)本节口诀对各种绝缘线(橡皮和塑料绝缘线)的载流量(安全电流)不是直接指出，而是“截面乘上一定的倍数”来表示，通过心算而得。

由表5 3可以看出：倍数随截面的增大而减小。

“二点五下乘以九，往上减一顺号走”说的是2．5mm’及以下的各种截面铝芯绝缘线，其载流量约为截面数的9倍。

如2．5mm’导线，载流量为2．5×9＝22．5(A)。

从4mm’及以上导线的载流量和截面数的倍数关系是顺着线号往上排，倍数逐次减l，即4×8、6×7、10×6、16×5、25×4。

“三十五乘三点五，双双成组减点五”，说的是35mm”的导线载流量为截面数的3．5倍，即35×3．5＝122．5(A)。

从50mm’及以上的导线，其载流量与截面数之间的倍数关系变为两个两个线号成一组，倍数依次减0．5。

即50、70mm’导线的载流量为截面数的3倍；95、120mm”导线载流量是其截面积数的2．5倍，依次类推。

“条件有变加折算，高温九折铜升级”。

[精彩]铜铝排载流量表[精彩]铜铝排载流量表铜排载流量表估算法:单条铜母排载流量= 宽度(mm) X 厚度系数双母排载流量= 宽度(mm) X 厚度系数 X 1.5(经验系数) 铜排和铝排也可以按平方数来,通常铜应该按5-8A/平方,铝应该按3-5A/平方常用铜排的载流量计算方法:40?时铜排载流量=排宽*厚度系数排宽(mm);厚度系数为:母排12厚时为20;10厚时为18;依次为:[12-20，10-18，8-16，6-14，5-13，4-12].双层铜排[40?]=1.56-1.58单层铜排[40?](根据截面大小定)3层铜排[40?]=2单层铜排[40?]4层铜排[40?]=单层铜排[40?]*2.45(不推荐此类选择,最好用异形母排替代) 铜排[40?]= 铜排[25?]*0.85铝排[40?]= 铜排[40?]/1.3例如求TMY100*10载流量为:单层:100*18,=1800(A)[查手册为1860A];双层:2(TMY100*10)的载流量为:1860*1.58=2940(A);[查手册为2942A];三层:3(TMY100*10)的载流量为:1860*2,3720(A)[查手册为3780A]以上所有计算均精确到与手册数据相当接近。

常用铜排的尺寸及载流量表铜母排截面 25? 35?平放(A) 竖放(A) 平放(A) 竖放(A)15×3 176 18520×3 233 24525×3 285 30030×4 394 41540×4 404 425 522 55040×5 452 475 551 58850×5 556 585 721 76050×6 617 650 797 84060×6 731 770 940 99060×8 858 900 1101 116060×10 960 1010 1230 129580×6 930 1010 1195 130080×8 1060 1155 1361 148080×10 1190 1295 1531 1665100×6 1160 1260 155****2100×81310 1425 1674 1850 100×10 1470 1595 1865 2025 120×8 1530 1675 1940 2110 120×10 1685 1830 2152 23402(60×6) 1126 1185 1452 1530 2 (60×8) 1460 1480 1503 1600 2(60×10) 1680 1170 2140 2250 2(80×6) 1320 1433 1705 1855 2(80×8) 1651 1795 2117 2515 2(80×10) 1950 2120 2575 2735 2(100×6) 1564 1700 2000 21702(100×8) 1930 2100 2470 2690 2(100×10) 2320 2500 2935 3185 2(120×8) 2140 2330 2750 2995 2(120×10) 2615 2840 3330 3620铝铜排载流量的计算铝排电流要算快，排宽系数乘起来;厚三排宽乘十个，后四排宽乘十二。
