一、管道附属构筑物（一）一般规定1、本章适用于给排水管道工程中的各类井室、支墩、雨水口工程。

管道工程中涉及的小型抽升泵房及其取水口、排放口构筑物应符合现行国家标准《给水排水构筑物工程施工及验收规范》GB50141的有关规定。

2、管道附属构筑物的位置、结构类型和构造尺寸等应按设计要求施工。

3、管道附属构筑物的施工除应符合本章规定外，其砌筑结构、混凝土结构施工还应符合国家有关规范规定。

4、管道附属构筑物的基础（包括支墩侧基）应建在原状土上，当原状上地基松软或被扰动时，应按设计要求进行地基处理。

5、施工中应采取相应的技术措施，避免管道主体结构与附属构筑物之间产生过大差异沉降，而致使结构开裂、变形、破坏。

6、管道接口不得包覆在附属构筑物的结构内部。

（二）井室1、井室的混凝土基础应与管道基础同时浇筑。

2、管道穿过井壁的施工应符合设计要求；设计无要求时应符合下列规定：（1）混凝土类管道、金属类无压管道，其管外壁与砌筑井壁洞圈之间为刚性连接时水泥砂浆应坐浆饱满、密实；（2）金属类压力管道，井壁洞圈应预设套管，管道外壁与套管的间隙应四周均匀一致，其间隙宜采用柔性或半柔性材料填嵌密实；（3）化学建材管道宜采用中介层法与井壁洞圈连接；（4）对于现浇混凝土结构井室，井壁洞圈应振捣密实；（5）排水管道接入检查井时，管口外缘与井内壁平齐；接入管径大于300mm时，对于砌筑结构井室应砌砖圈加固。

3、砌筑结构的井室施工应符合下列规定：（1）砌筑前砌块应充分湿润；砌筑砂浆配合比符合设计要求，现场拌制应拌合均匀、随用随拌；（2）排水管道检查井内的流槽，宜与井壁同时进行砌筑；（3）砌块应垂直砌筑，需收口砌筑时，应按设计要求的位置设置钢筋混凝土梁进行收口；圆井采用砌块逐层砌筑收口，四面收口时每层收进不应大于30mm，偏心收口时每层收进不应大于50mm；（4）砌块砌筑时，铺浆应饱满，灰浆与砌块四周粘结紧密、不得漏浆，上下砌块应错缝砌筑；（5）砌筑时应同时安装踏步，踏步安装后在砌筑砂浆未达到规定抗压强度前不得踩踏；（6）内外井壁应采用水泥砂浆勾缝；有抹面要求时，抹面应分层压实。

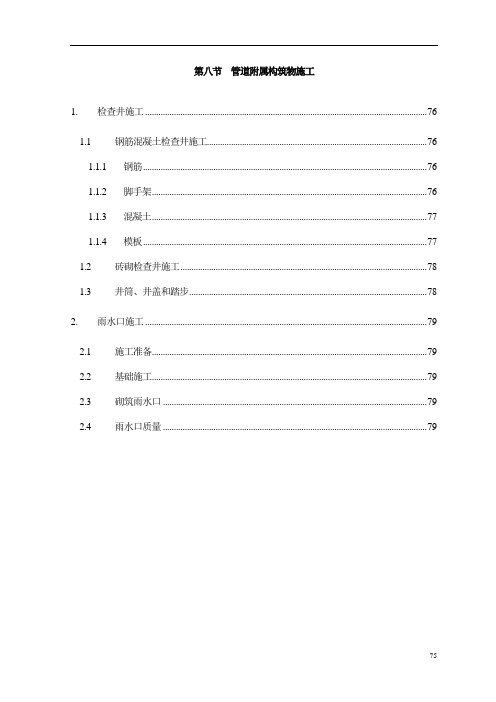

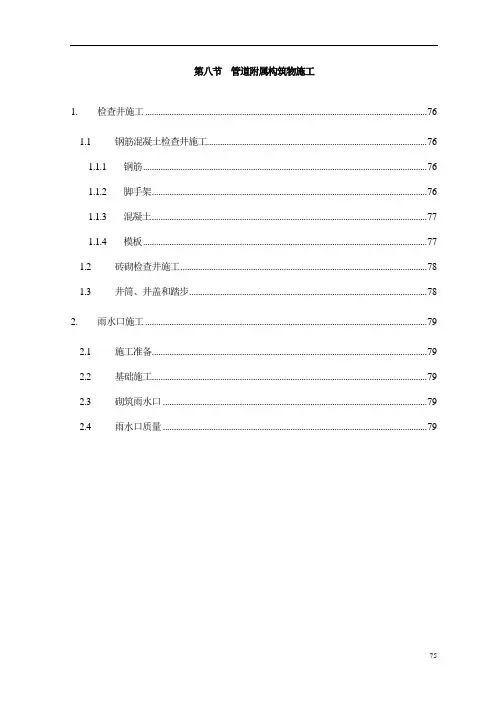

第八节管道附属构筑物施工1. 检查井施工 (76)1.1 钢筋混凝土检查井施工 (76)1.1.1 钢筋 (76)1.1.2 脚手架 (76)1.1.3 混凝土 (77)1.1.4 模板 (77)1.2 砖砌检查井施工 (78)1.3 井筒、井盖和踏步 (78)2. 雨水口施工 (79)2.1 施工准备 (79)2.2 基础施工 (79)2.3 砌筑雨水口 (79)2.4 雨水口质量 (79)1.检查井施工1.1钢筋混凝土检查井施工混凝土检查井主要有圆形井、矩形井及不规则井，虽然每个井室混凝土量不大，但施工中稍有疏忽，就可能使混凝土外观差，其工作缝出现洇水、渗水现象。

施工顺序：垫层混凝土→基础混凝土→管顶面以下侧墙混凝土浇筑→流槽→管顶面以上混凝土浇筑→塑钢踏步安装→现场预制混凝土盖板安装→预制混凝土井筒安装→铸铁井盖安装。

1.1.1钢筋①钢筋的加工、存放钢筋的加工成型严格按照图纸的尺寸及要求编制钢筋下料单并按其要求加工。

钢筋在加工成型之前进行调直及防锈清理，确保钢筋表面的洁净。

钢筋成型后，挂牌注明所用部位、型号、级别，并分类码放整齐。

成型的钢筋一般暂存在加工厂内；施工中按照施工计划以及施工现场的要求分批运至施工现场，施工现场只能少量地暂存工程急需的成型钢筋。

运至现场的钢筋要码放整齐、挂号标志牌，底部垫方木与地面保持距离。

②绑扎、安装钢筋的现场绑扎及安装严格按照设计图纸的尺寸及要求进行。

井室底板钢筋的定位必须弹线。

架立筋：井室底板、顶板架立筋按1000mm间放，以此控制上、下层钢筋间距。

严格控制钢筋保护层，在模板与钢筋之间设置水泥、砂配比与所浇筑混凝土配比相同的水泥砂浆垫块。

，垫块数量不得小于2块/m2。

绑扎时铺板作业，严禁踩踏绑扎完毕的钢筋。

钢筋安装时接头的位置及数量，符合国标验收规范及规定。

井室底板及顶板同一截面内接头相互错开，其数量不得大于50%，墙体同一截面内接头必须相互错开，其数量不得大于25%。

室外给水管道附属构筑物本文档旨在介绍室外给水管道附属构筑物的概念和重要性，并说明本大纲的目的和背景。

室外给水管道附属构筑物是指与室外给水管道密切相关的各种建筑、设施或设备，用于支持和保护给水管道的正常运行。

附属构筑物对室外给水管道系统的安全、稳定和可靠运行起到了至关重要的作用。

它们不仅提供了管道的支撑和保护，还起到了防止渗漏、泄露和其他损坏的作用。

室外给水管道附属构筑物的设计、安装和维护都需要符合相关的技术标准和规定，以确保给水系统的正常运行和管道的长期使用。

在本大纲中，我们将详细讨论室外给水管道附属构筑物的各个方面，包括设计原则、常见的附属构筑物类型、安装要求、维护方法等。

通过了解和应用本大纲，相关从业人员可以更好地理解和操作室外给水管道附属构筑物，提高工作效率，并确保室外给水管道系统的可靠性和安全性。

室外给水管道附属构筑物是指与室外给水管道系统密切相关的各种结构和设施。

这些附属构筑物是为了保证室外给水管道系统的正常运行以及提供必要支持和保护而建造的。

附属构筑物的种类多样，包括但不限于以下几个方面：水源设施：如水泵房、水箱等；供水处理设施：如水处理厂、消毒设备等；阀门与管件：如控制阀门、水表等；技术设施：如水力计算设备、监测系统等；排水设施：如雨水收集系统、污水排放设施等；保护措施：如护栏、标志牌等。

通过这些附属构筑物的完善和合理配置，室外给水管道系统能够具备更高的运行效率和安全性，以满足人们对于室外供水需求的日益增长。

本文列举室外给水管道附属构筑物的设计要求，包括材料选择、结构稳定性、防腐防水等方面。

材料选择选择耐腐蚀性能良好的材料，如不锈钢、玻璃钢等。

考虑材料的强度和耐久性，以确保构筑物能够承受外部力和环境因素的影响。

材料应符合相关国家标准和规定，确保质量可靠。

结构稳定性设计室外给水管道附属构筑物时，必须保证其结构稳定，能够承受外部荷载，如风力、地震等。

结构设计应考虑管道的布置方式、管径、支架等因素，以确保构筑物的稳定性和安全性。

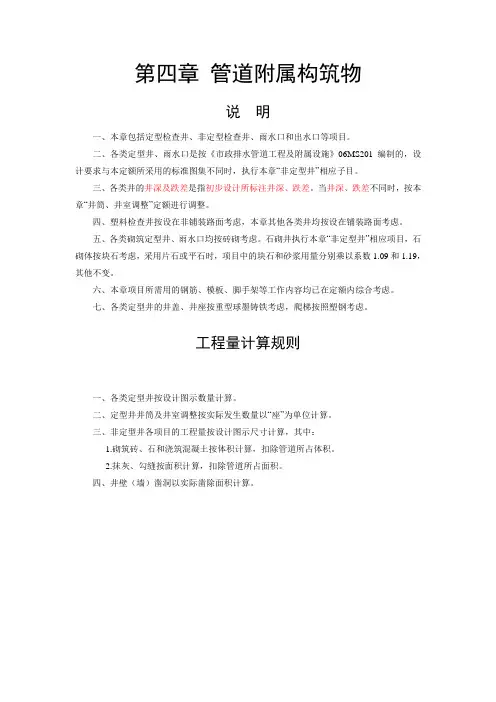

第四章管道附属构筑物
说明
一、本章包括定型检查井、非定型检查井、雨水口和出水口等项目。

二、各类定型井、雨水口是按《市政排水管道工程及附属设施》06MS201编制的，设计要求与本定额所采用的标准图集不同时，执行本章“非定型井”相应子目。

三、各类井的井深及跌差是指初步设计所标注井深、跌差。

当井深、跌差不同时，按本章“井筒、井室调整”定额进行调整。

四、塑料检查井按设在非铺装路面考虑，本章其他各类井均按设在铺装路面考虑。

五、各类砌筑定型井、雨水口均按砖砌考虑。

石砌井执行本章“非定型井”相应项目，石砌体按块石考虑，采用片石或平石时，项目中的块石和砂浆用量分别乘以系数1.09和1.19，其他不变。

六、本章项目所需用的钢筋、模板、脚手架等工作内容均已在定额内综合考虑。

七、各类定型井的井盖、井座按重型球墨铸铁考虑，爬梯按照塑钢考虑。

工程量计算规则
一、各类定型井按设计图示数量计算。

二、定型井井筒及井室调整按实际发生数量以“座”为单位计算。

三、非定型井各项目的工程量按设计图示尺寸计算，其中：
1.砌筑砖、石和浇筑混凝土按体积计算，扣除管道所占体积。

2.抹灰、勾缝按面积计算，扣除管道所占面积。

四、井壁（墙）凿洞以实际凿除面积计算。

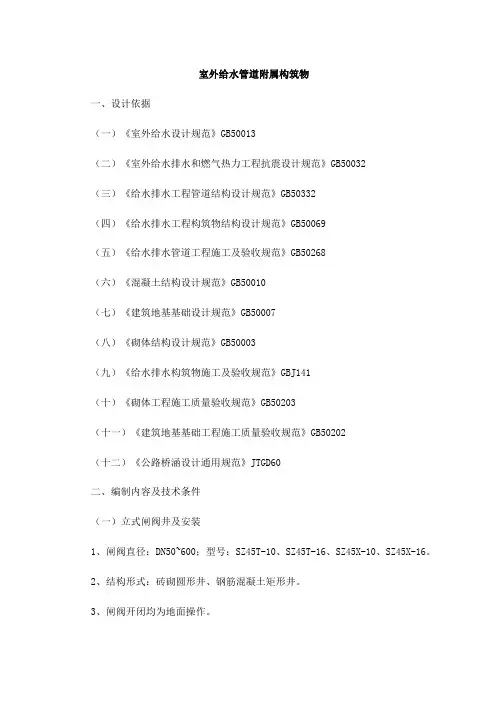

室外给水管道附属构筑物一、设计依据（一）《室外给水设计规范》GB50013（二）《室外给水排水和燃气热力工程抗震设计规范》GB50032（三）《给水排水工程管道结构设计规范》GB50332（四）《给水排水工程构筑物结构设计规范》GB50069（五）《给水排水管道工程施工及验收规范》GB50268（六）《混凝土结构设计规范》GB50010（七）《建筑地基基础设计规范》GB50007（八）《砌体结构设计规范》GB50003（九）《给水排水构筑物施工及验收规范》GBJ141（十）《砌体工程施工质量验收规范》GB50203（十一）《建筑地基基础工程施工质量验收规范》GB50202（十二）《公路桥涵设计通用规范》JTGD60二、编制内容及技术条件（一）立式闸阀井及安装1、闸阀直径：DN50~600；型号：SZ45T-10、SZ45T-16、SZ45X-10、SZ45X-16。

2、结构形式：砖砌圆形井、钢筋混凝土矩形井。

3、闸阀开闭均为地面操作。

4、管顶覆土深度：H≤3000mm。

（二）蝶阀井及安装1、蝶阀直径：DN100～200、PN=0.6、1.0、1.6MPa；DN250～1800、PN=0.6、1.0MPa2、蝶阀传动方式：蜗杆、正齿轮、锥齿轮。

3、结构形式：砖砌圆形井、钢筋混凝土矩形井。

4、管顶覆土深度：H≤3000mm。

5、蝶阀开闭均为地面操作。

6、蝶阀井的设计原则：（1）蝶阀井分立式蝶阀井（DN100～200，PN=0.6、1.0、1.6MPa；DN250～1800，PN=0.6、1.0MPa）和卧式蝶阀井（DN450～1800，PN=0.6、1.0MPa）阀梃向上对着人孔或操作孔，开闭采用闸钥匙或开闸机，当管顶覆土深度大于最小覆土深度Hm时，可选用带加长杆的产品。

（2）蝶阀井的尺寸按长系列法兰式蝶阀及伸缩接头计算选定。

伸缩接头安装的位置可以由设计人根据工程的需要确定但需核定安装尺寸以确保阀梃位置与人孔兼操作孔或操作孔位置匹配。

管道附属构筑物第⼀节管道附属构筑物【1】总说明【1.1】设计依据《室外给⽔设计规范》GB50013《室外给⽔排⽔与燃⽓热⼒⼯程抗震设计规范》GB50032《给⽔排⽔⼯程管道结构设计规范》GB50332《给⽔排⽔⼯程构筑物结构设计规范》GB50069《给⽔排⽔管道⼯程施⼯及验收规范》GB50268《混凝⼟结构设计规范》GB50010《建筑地基基础设计规范》GB50007《砌体结构设计规范》GB50003《给⽔排⽔构筑物施⼯及验收规范》GBJ141《砌体⼯程施⼯质量验收规范》GB50203《建筑地基基础⼯程施⼯质量验收规范》GB50202《公路桥涵设计通⽤规范》JTGD60【1.2】编制内容及技术条件【1.2.1】⽴式闸阀井及安装1、闸阀直径:DN50~600;型号:SZ45T-10、SZ45T-16、SZ45X-10、SZ45X-16。

2、结构形式:砖砌圆形井、钢筋混凝⼟矩形井。

3、闸阀开闭均为地⾯操作。

4、管顶覆⼟深度:H≤3000mm。

【1.2.2】蝶阀井及安装1、蝶阀直径:DN100～200、PN=0、6、1、0、1、6MPa;DN250～1800、PN=0、6、1、0MPa2、蝶阀传动⽅式:蜗杆、正齿轮、锥齿轮。

3、结构形式:砖砌圆形井、钢筋混凝⼟矩形井。

4、管顶覆⼟深度:H≤3000mm。

5、蝶阀开闭均为地⾯操作。

6、蝶阀井的设计原则:（1）蝶阀井分⽴式蝶阀井(DN100～200,PN=0、6、1、0、1、6MPa;DN250～1800,PN=0、6、1、0MPa)与卧式蝶阀井(DN450～1800,PN=0、6、1、0MPa)阀梃向上对着⼈孔或操作孔,开闭采⽤闸钥匙或开闸机,当管顶覆⼟深度⼤于最⼩覆⼟深度Hm时,可选⽤带加长杆的产品。

（2）蝶阀井的尺⼨按长系列法兰式蝶阀及伸缩接头计算选定。

伸缩接头安装的位置可以由设计⼈根据⼯程的需要确定但需核定安装尺⼨以确保阀梃位置与⼈孔兼操作孔或操作孔位置匹配。
