200和触摸屏的时钟同步

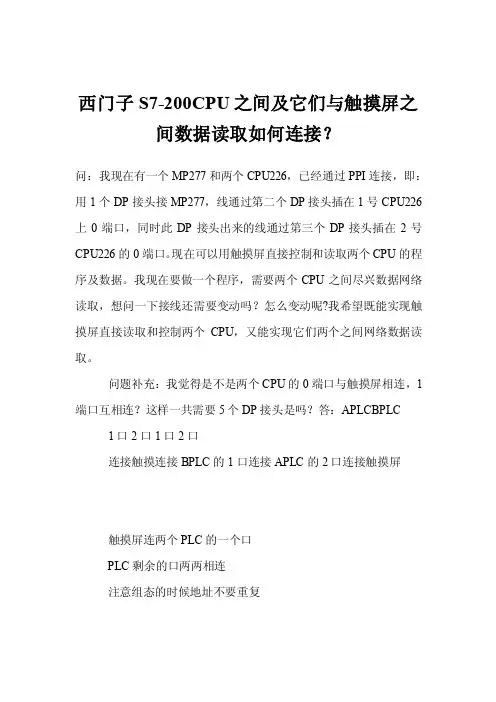

西门子S7-200CPU之间及它们与触摸屏之
间数据读取如何连接？
问：我现在有一个MP277和两个CPU226，已经通过PPI连接，即：用1个DP接头接MP277，线通过第二个DP接头插在1号CPU226上0端口，同时此DP接头出来的线通过第三个DP接头插在2号CPU226的0端口。

现在可以用触摸屏直接控制和读取两个CPU的程序及数据。

我现在要做一个程序，需要两个CPU之间尽兴数据网络读取，想问一下接线还需要变动吗？怎么变动呢?我希望既能实现触摸屏直接读取和控制两个CPU，又能实现它们两个之间网络数据读取。

问题补充：我觉得是不是两个CPU的0端口与触摸屏相连，1端口互相连？这样一共需要5个DP接头是吗？答：APLCBPLC 1口2口1口2口
连接触摸连接BPLC的1口连接APLC的2口连接触摸屏
触摸屏连两个PLC的一个口
PLC剩余的口两两相连
注意组态的时候地址不要重复
也就是一共四个口每个PLC两个
其中各拿出一个连接触摸屏剩下的两个互联即可
这样每个PLC和触摸屏进行通讯
还可以PLC之间交换数据
问题补充：
你想怎么连接就怎么连接
比如0口连接0口连接触摸屏1口连接1口
如果这样就要在程序中就是NETR/NETW中组态好确定那个口用于通讯如果按照上面的那么就是利用1口进行网络读写通讯触摸屏的默认
你可以用5个DP头4个通讯口和一个触摸屏也可以直接把ABPLC的两个1口的38连接
APLCBPLC
3-------------------3
8-------------------8
口怎么接都可以关键是要组态设定好你实际试一试其实很简单的。

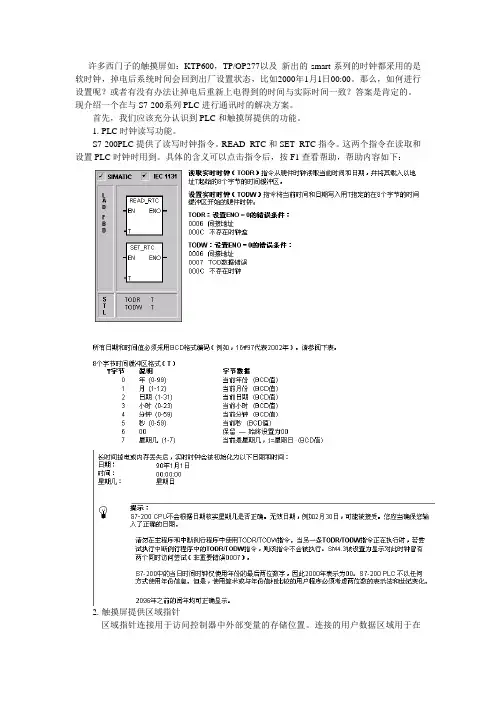

许多西门子的触摸屏如：KTP600，TP/OP277以及新出的smart系列的时钟都采用的是软时钟，掉电后系统时间会回到出厂设置状态，比如2000年1月1日00:00。

那么，如何进行设置呢？或者有没有办法让掉电后重新上电得到的时间与实际时间一致？答案是肯定的。

现介绍一个在与S7-200系列PLC进行通讯时的解决方案。

首先，我们应该充分认识到PLC和触摸屏提供的功能。

1.PLC时钟读写功能。

S7-200PLC提供了读写时钟指令。

READ_RTC和SET_RTC指令。

这两个指令在读取和设置PLC时钟时用到。

具体的含义可以点击指令后，按F1查看帮助，帮助内容如下：2.触摸屏提供区域指针区域指针连接用于访问控制器中外部变量的存储位置。

连接的用户数据区域用于在HMI 设备和控制器之间交换特殊数据。

这其中包括“日期时间”选项。

具体PLC和触摸屏时钟同步的方法是，在系统上电后，触摸屏读取PLC内的硬件时钟，并可以在触摸屏上进行时间修改和校正，实现PLC与触摸屏的时间同步。

PLC程序如下：其中M24.7为触摸屏设置完毕后的确定按钮，按钮设置为“SETBIT”即可。

对应的触摸屏画面编辑如下：注意，在本例中，对应的时间设定IO域中，年月日，时分秒分别对应VB1800---VB1805，至于为什么，请详细阅读上面的帮助内容。

这个是设置，怎么同步呢？那还需要进行读取，就用到了2中的区域指针功能了。

在通讯连接处，点击区域指针，建立区域指针连接到PLC时钟，将PLC时钟设置为触摸屏的时钟即可。

此时，就可以在画面上组态日期时间域了。

通过OP设定后，即可将实际设定的时间显示到OP上了。

断电后，该时间无需再度修改。

以上内容，经过实际测试，请放心使用。

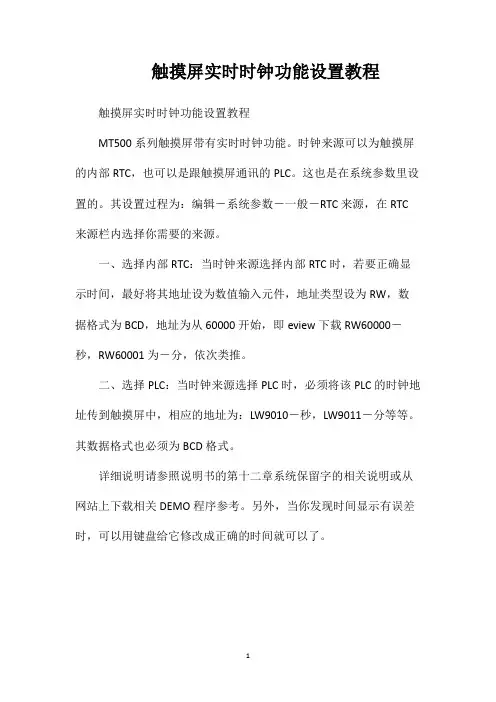

触摸屏实时时钟功能设置教程触摸屏实时时钟功能设置教程
MT500系列触摸屏带有实时时钟功能。

时钟来源可以为触摸屏的内部RTC，也可以是跟触摸屏通讯的PLC。

这也是在系统参数里设置的。

其设置过程为：编辑－系统参数－一般－RTC来源，在RTC 来源栏内选择你需要的来源。

一、选择内部RTC：当时钟来源选择内部RTC时，若要正确显示时间，最好将其地址设为数值输入元件，地址类型设为RW，数据格式为BCD，地址为从60000开始，即eview下载RW60000－秒，RW60001为－分，依次类推。

二、选择PLC：当时钟来源选择PLC时，必须将该PLC的时钟地址传到触摸屏中，相应的地址为：LW9010－秒，LW9011－分等等。

其数据格式也必须为BCD格式。

详细说明请参照说明书的第十二章系统保留字的相关说明或从网站上下载相关DEMO程序参考。

另外，当你发现时间显示有误差时，可以用键盘给它修改成正确的时间就可以了。

1。

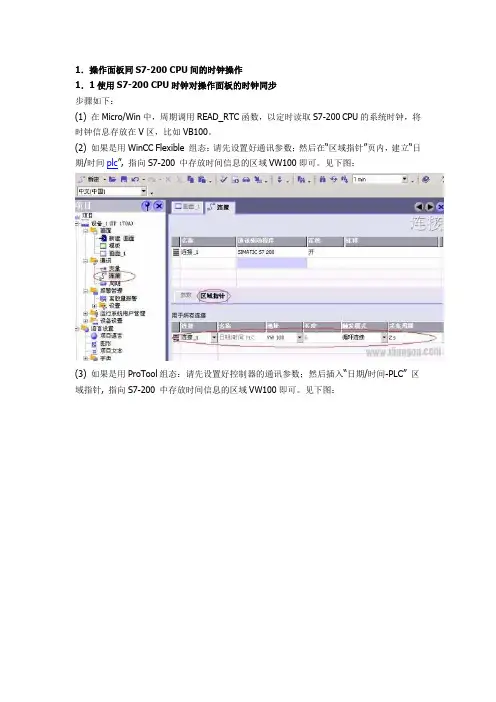

1．操作面板同S7-200 CPU间的时钟操作1．1使用S7-200 CPU时钟对操作面板的时钟同步步骤如下：(1) 在Micro/Win中，周期调用READ_RTC函数，以定时读取S7-200 CPU的系统时钟，将时钟信息存放在V区，比如VB100。

(2) 如果是用WinCC Flexible 组态：请先设置好通讯参数；然后在“区域指针”页内，建立“日期/时间plc”, 指向S7-200 中存放时间信息的区域VW100即可。

见下图：(3) 如果是用ProTool组态：请先设置好控制器的通讯参数；然后插入“日期/时间-PLC” 区域指针, 指向S7-200 中存放时间信息的区域VW100即可。

见下图：1. 2通过面板修改S7-200 PLC时钟大致设置如下：(1) 在操作面板项目中创建: 1个标志变量（比如：地址为V20.0）和年、月、日、时、分、秒6 个BYTE变量，分别连接到PLC的连续V区中，比如：VB70 – VB75。

(2) 在MicroWin中，用标志变量触发来调用SET_RTC，将VB70 – VB75作为时间参数传递给该函数，来实现通过面板修改S7 PLC时间。

(3) 注意：给S7-200设定系统时间时，不要给时间信息中的“星期”字节赋“0”值，请给出确切的“星期几”否则会导致时钟同步失败。

或将此字节置为常数1。

本章详细设置参考例程如下： ( 1247 KB )2．操作面板同S7-300/400 CPU间的时钟操作2．1 使用S7-300/400 CPU时钟对操作面板的时钟同步步骤如下：(1) 在Step7中：新建DB块DB1，在DB1中按顺序定义两个变量：MyTimeDate 类型为DATE_AND_TIMEtemp 类型为DWORD周期调用SFC1（READ_CLK）函数（可以在OB35中调用），以定时读取S7-300 CPU的系统时钟，将时钟信息存放在变量DB1. MyTimeDate中。

天梭Nanigator触摸屏手表指针时间和数字时间同步调整的步骤和方法如下：1、按3位的钮（T钮）一下（大约一秒），手表会发出“咻”的一声，观察液晶显示屏，秒位数字上面会有一横线出现并闪烁。

（图中5）2、此时，用手指去连续触摸表玻璃的中心位置（图中1）二下，直到液晶显示屏出现24h的显示。

3、此时，按下3位的钮（T钮）不放，等待大约5秒钟。

手表的时分针将会自行转动起来，并最终停到表盘字符的某个位置上。

观察液晶显示屏，将显示出5ync Hro的字样。

4、按下2位的钮（+钮），将分针顺时针调整到正对12点的字符。

如果一直按着2位的钮（+钮）不放，则分针会快速连续的运行，如果一下一下的按，那么分针就会一点一点的移动。

在精细的调整时候，需要一下一下的按这个钮。

5、按下4位的钮（-钮），将时针顺时针调整到正对12点的字符。

如果一直按着4位的钮（-钮）不放，则时针会快速连续的运行，如果一下一下的按，那么时针就会一点一点的移动。

在精细的调整时候，需要一下一下的按这个钮。

6、当确认已经把分针和时针都调整到正对12点字符的时候，按3位的钮（T 钮）一下，手表会发出“咻”的一声，随即，时分针自动走到和数字显示时间一致的刻度上。

OK，同步调整完毕。

以后，当做数字显示的时间调整时候，表针的指示时间也会随之同步改变。

天梭Nanigator触摸屏手表的外观做的比较厚实，蓝宝石的表玻璃凹陷，有点类似军表风格。

为了让手表的闹音发音更明显，也为了让它表内若干个传感器能做探测，所以，它的表后盖是有孔洞的。

它的防水措施“退居二线”，是做在表的机芯上面的，在维修上，这个表可是有很多讲究呢。

就连瑞士的一些制表大师手上也赫然带着天梭Nanigator触摸屏手表，说明在国外的钟表圈子里，它的认知度也是相当高的。

请教触摸屏的时钟问题
看西门子HMI样本，里面没有关于HMI硬件时钟的描述。

我想请教下：
1、是不是西门子HMI没有硬件时钟
2、如果HMI没有硬件时钟的话，那么只能从PLC读时钟了。

S7-200PLC长时间断电的话，200PLC的时钟就恢复到默认值了。

有什么办法能让时钟保持呢？
最佳答案
看看这个：
、见《如何同步操作面板与S7-200/300/400控制器的日期和时间？（更新版）（2007.03.29）》下载：
/download/searchResult.aspx?sea rchText=F0133
、参见《如何同步操作面板与S7-200/300/400控制器间的日期和时间》的例子：
/CN/llisapi.dll?func=cslib .csinfo&objId=34281179&load=treecontent&lang=zh&siteid=c
seus&aktprim=0&objaction=csview&extranet=standard&viewr eg=CN。

天梭触摸表的指针时间和数字时间同步调整的步骤和方法如下：
首先按3位的钮（T钮）一下（大约1秒），手表会发出“咻”的一声，观察天梭t-touch的液晶显示屏，秒位数字上面会有一横线出现并闪烁。

此时，用手指去连续触摸天梭触摸表的玻璃中心位置（图中1）二下，直到液晶显示屏出现24h 的显示。

接下来，按下3位的钮（T钮）不放，等待大约5秒钟。

天梭触摸表的时分针将会自行动起来，并最终停到表盘字符的某个位置上。

观察天梭t-touch的液晶显示屏，将显示出5ync Hro 的字样。

然后按下天梭t-touch表盘的2位钮（+钮），将分针顺时针调整到正对12点的字符。

如果一直按着2位的钮（+钮）不放，则分针会快速连续的运行，如果一下一下的按，那么天梭触摸表的分针就会一点一点的移动。

在精细的调整时候，需要一下一下的按这个钮。

最后一步，只需按下4位的钮（-钮），将天梭触摸表的时针顺时针调整到正对12点的字符。

如果一直按着4位的钮（-钮）不放，则时针会快速连续的运行，如果一下一下的按，那么天梭t-touch的时针就会一点一点的移动。

在精细的调整时候，需要一下一下的按这个钮。

当确认已经把分针和时针都调整到正对12点字符的时候，按3位的钮（T钮）一下，手表会发出“咻”的一声，随即，天梭t-touch时分针自动走到和数字显示时间一致的刻度上。

OK，天梭触摸表同步调整完毕。

详细图片示例请到表帝官网看。

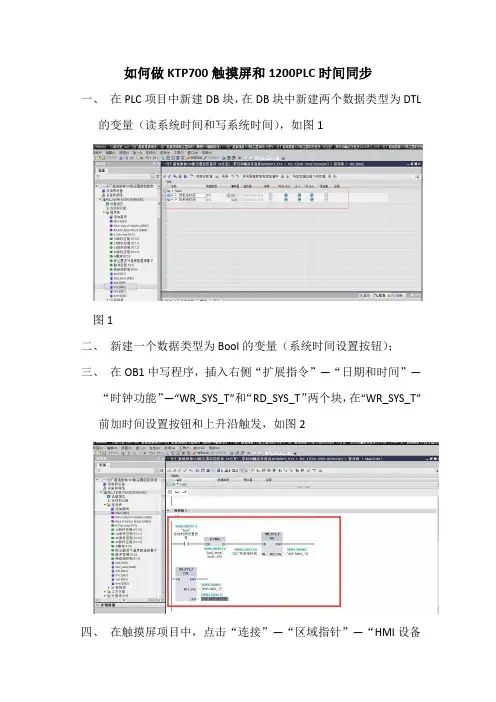

如何做KTP700触摸屏和1200PLC时间同步
一、在PLC项目中新建DB块，在DB块中新建两个数据类型为DTL
的变量（读系统时间和写系统时间），如图1
图1
二、新建一个数据类型为Bool的变量（系统时间设置按钮）；
三、在OB1中写程序，插入右侧“扩展指令”—“日期和时间”—
“时钟功能”—“WR_SYS_T”和“RD_SYS_T”两个块，在“WR_SYS_T”
前加时间设置按钮和上升沿触发，如图2
四、在触摸屏项目中，点击“连接”—“区域指针”—“HMI设备
的全局区域指针”，在下面显示名称为日期/时间PLC的一行处，将“连接”选择为PLC连接（HMI_连接_1）,”PLC变量”处选择PLC中新建的“读系统时间”变量，如图3
图3
五、在HMI变量里新建“读系统时间”、“写系统时间”和“系统
时间设置按钮”3个变量；
六、新建时间设置画面，在画面里引入两个IO域和一个按钮，分
别为读系统时间—输出、写系统时间—输入输出、设置系统时间按钮，如图4
图4
七、运行时，设置好时间后，点击确认修改时间按钮就可以改系统时间了。

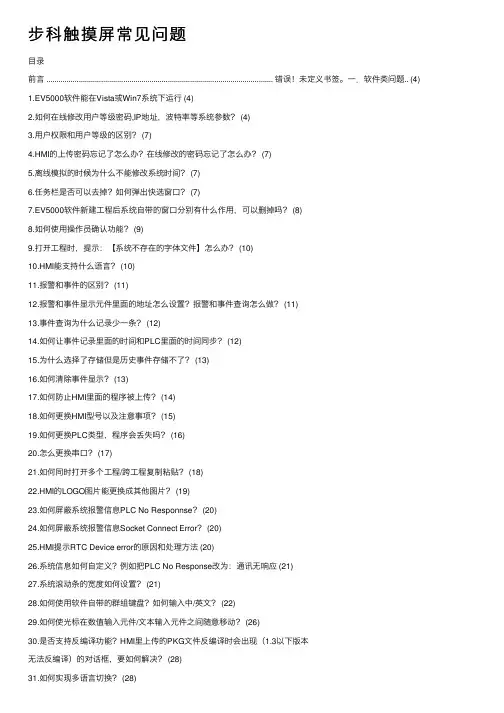

步科触摸屏常见问题⽬录前⾔ ................................................................................................................ 错误！未定义书签。

⼀．软件类问题.. (4)1.EV5000软件能在Vista或Win7系统下运⾏ (4)2.如何在线修改⽤户等级密码,IP地址，波特率等系统参数？ (4)3.⽤户权限和⽤户等级的区别？ (7)4.HMI的上传密码忘记了怎么办？在线修改的密码忘记了怎么办？ (7)5.离线模拟的时候为什么不能修改系统时间？ (7)6.任务栏是否可以去掉？如何弹出快选窗⼝？ (7)7.EV5000软件新建⼯程后系统⾃带的窗⼝分别有什么作⽤，可以删掉吗？ (8)8.如何使⽤操作员确认功能？ (9)9.打开⼯程时，提⽰：【系统不存在的字体⽂件】怎么办？ (10)10.HMI能⽀持什么语⾔？ (10)11.报警和事件的区别？ (11)12.报警和事件显⽰元件⾥⾯的地址怎么设置？报警和事件查询怎么做？ (11)13.事件查询为什么记录少⼀条？ (12)14.如何让事件记录⾥⾯的时间和PLC⾥⾯的时间同步？ (12)15.为什么选择了存储但是历史事件存储不了？ (13)16.如何清除事件显⽰？ (13)17.如何防⽌HMI⾥⾯的程序被上传？ (14)18.如何更换HMI型号以及注意事项？ (15)19.如何更换PLC类型，程序会丢失吗？ (16)20.怎么更换串⼝？ (17)21.如何同时打开多个⼯程/跨⼯程复制粘贴？ (18)22.HMI的LOGO图⽚能更换成其他图⽚？ (19)23.如何屏蔽系统报警信息PLC No Responnse？ (20)24.如何屏蔽系统报警信息Socket Connect Error？ (20)25.HMI提⽰RTC Device error的原因和处理⽅法 (20)26.系统信息如何⾃定义？例如把PLC No Response改为：通讯⽆响应 (21)27.系统滚动条的宽度如何设置？ (21)28.如何使⽤软件⾃带的群组键盘？如何输⼊中/英⽂？ (22)29.如何使光标在数值输⼊元件/⽂本输⼊元件之间随意移动？ (26)30.是否⽀持反编译功能？HMI⾥上传的PKG⽂件反编译时会出现（1.3以下版本⽆法反编译）的对话框，要如何解决？ (28)31.如何实现多语⾔切换？ (28)32.显⽰负数少了⼀位，这是怎么回事，需要怎么设置？ (30)33.如何对单个元件进⾏加密？ (30)34.如何实现⽐例转换？ (31)35.如何⽤PLC地址控制画⾯切换？ (32)36.⽤PLC控制实现画⾯切换，为何不能再次进⼊设置的画⾯？ (33)37.内部节点（如LB,LW,RB,RW等）的含义？ (34)38.如何清除RW区域？ (34)39.EV5000软件⾥⾯棒图⽀持浮点数吗？ (35)40.如何查找/替换PLC地址？ (35)41.如何快速复制多个相同的元件？ (36)42.⽤直接窗⼝调⽤画⾯，⽬标画⾯显⽰不全怎么回事？ (37)43.指⽰灯，按钮等元件显⽰不了，⽽离线模拟正常？ (38)44.HMI可以在不断电的情况下重新启动吗？ (38)45.后台元件如⽂本库，事件等元件的导⼊/导出注意事项 (38)46.HMI⽤SD卡或U盘记录的后缀为CSV的⽂件⽤什么软件能打开？ (38)47.如何触发报警声⾳？ (38)48.EV5000⽀持哪⼏种格式的图⽚，如何导⼊各种图⽚？ (41)49.EV5000软件⾥位图和向量图的区别？ (42)50.在软件中可以修改位图和向量图吗？ (42)51.⽀持视频输⼊的制式有哪⼏种？ (43)52.当背光灯关闭以后，怎么通过PLC地址来点亮背光灯？ (43)53.进⾏⽂本输⼊时，输⼊后的汉字都变成了乱码，这是怎么回事？ (44)54.PLC控制⾥的报表输出，打印出来都是⽔平⽅式，如何实现垂直打印？ (44)55.密码输⼊正确后如何直接跳转到相应的画⾯，不需要再按确定？ (44)56.宏指令有⼏种触发⽅式？ (44)57.宏指令编译时提⽰“warning: no newline at end of file”怎么办？ (49)58.调⽤了宏指令后出现"System Cash:SegV"，这是什么原因？ (49)59.刚编辑过的⼯程，为什么关闭EV5000软件后还不能重命名？ (50)60.EV5000软件能打开easybuild500做的⼯程吗？ (50)61.如何使⽤索引寄存器来实现间接寻址？ (50)⼆．通讯类问题 (51)1.PLC和HMI通讯不上怎么办？ (51)2.为什么翻页后画⾯上的元件不能同时显⽰出来，有的要⼏秒以后才显⽰出来？513.为什么HMI和下位机通讯慢？如何提⾼? (51)4.怎么使图⽚不失真？ (52)5.HMI的USB驱动在哪⾥？ (52)6.PLC no response：XX-XX-X的意思？ (53)7.⼯程⽆法下载的因素有哪些？ (53)8.如何通过HMI地址来判断下位机通讯正常与否？ (54)9.U盘和SD卡的推荐型号 (55)10.U盘和SD卡是否被HMI识别？ (55)11.HMI⽀持哪些品牌的摄像头？ (56)12.HMI需要⽤直连还是交叉⽹线？ (56)13.HMI三个串⼝的通讯⽅式？ (57)14.怎么进⼊Setup界⾯ (57)15.打印功能如何设置？ (57)16.HMI是不是只能和PLC通讯？ (57)17.屏和PLC通讯上了，但是有些数值显⽰“****”怎么回事？ (58)18.和S7-200通讯，为什么⽆法显⽰VD地址的值？ (58)19.使⽤了宏指令后，HMI的切换窗⼝的速度变慢了，有时还会出现死机，这是为什么？5820.与S7-300通讯时使⽤MPI适配器与MT5020-MPI的区别？ (59)21.MT4000/5000系列的HMI能和⼯控机连接吗？能作为⼯控机的显⽰器吗？ .. 5922.如何实现屏的远程下载和监控？ (59)三．硬件类问题 (62)1.HMI上系统时间不准怎么办？ (62)2.时间不能保存，屏上显⽰的时间不对？ (62)3.HMI的配⽅寄存器⾥的数据断电后就没了，是怎么回事？ (62)4.为什么HMI上电烧保险丝？ (62)5.元件触控⽆效，怎样解决？ (62)6.HMI触摸没有反应或者触摸不灵敏，会是哪些⽅⾯的原因？ (63)7.U盘或者SD卡使⽤完后，可以直接从HMI上直接拔掉吗？ (63)8.HMI对U盘的格式有要求吗？ (63)9.HMI屏幕变暗，怎么处理？ (63)10.⿊屏，⽩屏，花屏的原因 (64)11.HMI与其他设备通讯时，串⼝发热，这是怎么回事，如何解决？ (64)12.HMI⾯板指⽰灯含义？ (64)四．其他类问题 (64)1.打印出来是乱码，不能正常⼯作，请问是什么原因？ (64)2.HMI与PLC直接在线模拟时，可以读PLC内部的数据，就是不能修改，这是为什么？65/doc/17d13a1af12d2af90242e641.html B的主从接⼝有什么区别？ (65)4.HMI是否带操作系统？ (65)5.现场⼲扰会对HMI产⽣哪些影响，怎么排除⼲扰？ (65)⼀．软件类问题1.EV5000软件能在Vista或Win7系统下运⾏兼容Vista和Win7操作系统使⽤Vista操作系统的时候请注意：1. ⽀持64位操作系统。

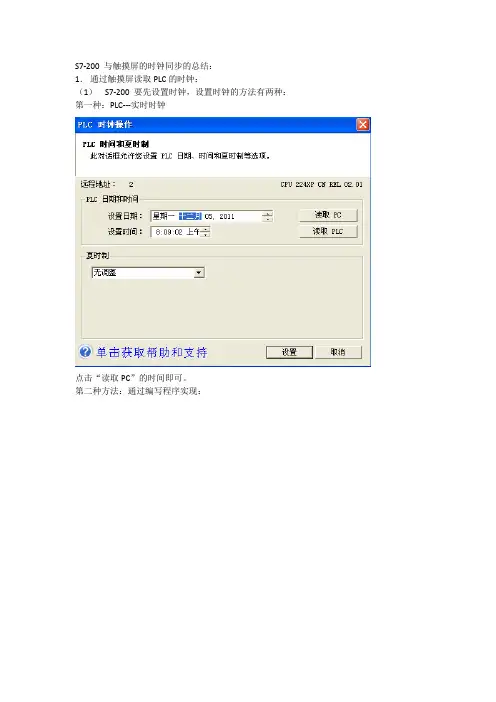

S7-200 与触摸屏的时钟同步的总结：
1．通过触摸屏读取PLC的时钟：
（1）S7-200 要先设置时钟，设置时钟的方法有两种：第一种：PLC---实时时钟
点击“读取PC”的时间即可。

第二种方法：通过编写程序实现：
通过M0.0 的上升沿来设置时钟
（2）设置好时钟，然后要读取PLC的时钟。

读取的方法如下：
（3）触摸屏的操作步骤：
在触摸屏的画面上建立“日期时间域”设置如下：
2．触摸屏给PLC设置时钟：
（1）在触摸屏上分别设置年，月，日，时，分，秒，都是字节，如下所示；
星期几可以通过文本列表来做：
读取按钮的事件如下：
200的程序如下：。

由于TP170A , TP170micro 及TP177micro 系统时钟为软时钟，因此系统时钟只能通过“日期/时间PLC”区域指针按一定时间间隔与S7-200 控制器进行同步。

您有两种选择：•将控制器系统时钟传送至操作面板•将自定义系统时钟传送至控制器及操作面板在本条目的最后提供了一个以上所描述的两种传送方法的样例压缩文件。

其包含了STEP 7 Micro/Win 的一个程序块（库）及WinCC flexible 组态的相关操作面板项目。

将控制器系统时钟传送至操作面板您可以在操作面板上通过使用“日期/时钟PLC”区域指针（参看图01 ）来同步系统时钟，该时钟为操作信息及其他事件信息的时间戳。

在有些操作面板没有“日期/时间PLC ”区域指针的情况下，WinCC flexible 无法组态。

在WinCC flexible 中组态在“区域指针”选项单中插入“日期/时间PLC ”区域指针并设置连接参数。

（图01 ）。

然后定义区域指针的起始地址，例如“VB 0”，该地址用于存放S7-200 传送至操作面板的系统时钟。

通过更新周期可以定义操作面板更新当前系统时钟为控制器系统时钟的时间间隔。

建议将更新周期设置为至少10 秒。

图01为了能够读出S7-200 的系统时钟，您需要从STEP 7 Micro/WIN 项目树的指令中调用READ_RTC 块。

在STEP 7 Micro/WIN 中的组态在您的STEP 7 Micro/WIN 程序中需要调用READ_RTC函数用于读出系统时钟。

将区域指针的地址分配给T 参数。

最后您需要将WinCC flexible 样例项目下载到您的操作面板中。

图02将自定义系统时钟传送至控制器及操作面板如果您希望使操作面板的系统时钟能与S7-200 的系统时钟同步且通过操作面板能够修改时钟，您必须使用该条目的最后所提供的附件1中所包含的“Timesynch_TP170A_micro”（v1.1 ）块。

如何使ab触摸屏报警时间和实际同步？
今天终于把这个问题解决了，这里说一下具体过程。

触摸屏与PLC的时间同步可以在触摸屏中通过全局连接实现，实现的方法分为两种，一种是以触摸屏的时间为准，改变PLC的时间，一种是以PLC 的时间为准，改变触摸屏的时间。

先说第一种方法，首先在PLC程序中建立一个7个双整形变量的数组，用来装载日期和时间值，
然后在触摸屏的全局连接的第一项，如下图所示，
然后在PLC中调用SSV指令，设定PLC时间，如下图所示
这样PLC的时间就会随着触摸屏改变。

第二种方法要设置Remote Date and Time值，只有这个值变化了才能够更新从PLC更新时间，这里我将这个值设为秒的数组元素，
这样每秒钟触摸屏从PLC读取一次，将之前PLC的设定时钟改为读取时钟，还是用原来的数组，其调用如下。

西门子smartline系列触摸屏使用的是软时钟，每次上电后，其内部时间都是从2004-1-1开始，(而且无法手动输入)它需要通过读取PLC时间，才能更正触摸屏的系统时间。

使用S7-1200CPU时钟同步西门子smartline触摸屏(注:要有大连德嘉s7-1200触屏适配器或德嘉多功能交换机的硬件支持)S7-1200CPU日期时间数据结构与smartline日期时间数据结构及转换方法，见下图步骤如下：A、S7-1200的编程软件Portal中，定义DB1注：【仅符号访问】的选项不要打对号“v”在0偏移地址处定义一个变量year,数据类型byte在1偏移地址处定义一个变量month,数据类型byte 在2偏移地址处定义一个变量day,数据类型byte在3偏移地址处定义一个变量hour,数据类型byte在4偏移地址处定义一个变量minute,数据类型byte在5偏移地址处定义一个变量second,数据类型byte在6偏移地址处定义一个变量m1,数据类型byte(注：milliseconds的第一个字节)在7偏移地址处定义一个变量m2,数据类型byte(注：milliseconds的第二个字节)在8偏移地址处定义一个变量space0,数据类型byte在9偏移地址处定义一个变量space1,数据类型byte在10偏移地址处定义一个变量space2,数据类型byte在11偏移地址处定义一个变量space3,数据类型byte在12偏移地址处定义一个变量date_time,数据类型DTL(注：用于存储s7-1200的系统时间)上边0到11偏移地址存放的是smartline触摸屏的时间格式见下图：B、S7-1200的编程软件Portal的程序块中main[OB1]中调用RD_SYS_T(注：获取系统时间，并存储到DB1.DBX12中，也就是date_time)见下图从程序段6到13是将存储在DB1.date_time(DB1.DBX12)中的S7-1200系统日期时间变换排列成smartline触摸屏的所需时间格式。

时间同步和时钟同步原理及配置方法介绍演示文稿时间同步和时钟同步是计算机网络中非常重要的概念，它们可以在分布式系统中确保各个计算机节点之间的时间保持一致，以提供良好的服务。

本文将详细介绍时间同步和时钟同步的原理和配置方法，并通过演示文稿的方式进行展示。

一、时间同步的原理和配置方法1.原理概述时间同步是指分布式系统中的各个节点之间通过网络协议或软件机制，使得它们的时间保持一致。

时间同步的基本原理是将一个节点的时间作为参考时间，通过协议或机制将参考时间传递给其他节点，使得其他节点的时间与参考时间保持一致。

2.常见的时间同步协议常见的时间同步协议有NTP（Network Time Protocol）和SNTP （Simple Network Time Protocol）。

-NTP是一个复杂的协议，它使用一种复杂的算法来计算和校准时间，可以提供较高的精度和稳定性。

-SNTP是NTP的简化版本，相对于NTP来说，SNTP功能较为简单，适用于要求不是很高的场景。

3.时间同步的配置方法在Linux系统中，可以使用ntpdate和ntp服务来实现时间同步。

- ntpdate命令可以手动从NTP服务器获取时间，并将其同步到本地系统时间。

- ntp服务是一个后台进程，可以自动从NTP服务器获取时间并进行同步。

二、时钟同步的原理和配置方法1.原理概述时钟同步是指分布式系统中的各个计算机节点的时钟保持一致。

时钟同步的基本原理是将一个节点的时钟作为参考时钟，通过协议或机制将参考时钟传递给其他节点，使得其他节点的时钟与参考时钟保持一致。

2.常见的时钟同步协议常见的时钟同步协议有PTP（Precision Time Protocol）和NTP。

-PTP是一种高精度的时钟同步协议，主要适用于需要非常精确的时钟同步的场景，如金融交易系统。

-NTP在时间同步上也具有一定的时钟同步能力，对于一般的时钟同步要求可以使用NTP来实现。

3.时钟同步的配置方法在Linux系统中，可以使用如下方法来实现时钟同步：-配置PTP协议：需要安装PTP软件包，并进行相应的配置。

天梭触摸屏手表指针时间和数字时间同步调整的步骤和方法如下：
1、按（T钮）一下（大约一秒），手表会发出“咻”的一声，观察液晶显示屏，秒位数字上面会有一横线出现并闪烁。

2、此时，用手指去连续触摸表玻璃的中心位置二下，直到液晶显示屏出现24h 的显示。

3、此时，按（T钮）不放，等待大约5秒钟。

手表的时分针将会自行转动起来，并最终停到表盘字符的某个位置上。

观察液晶显示屏，将显示出5ync Hro的字样。

4、按（+钮），将分针顺时针调整到正对12点的字符。

如果一直按着2位的钮（+钮）不放，则分针会快速连续的运行，如果一下一下的按，那么分针就会一点一点的移动。

在精细的调整时候，需要一下一下的按这个钮。

5、按（-钮），将时针顺时针调整到正对12点的字符。

如果一直按着4位的钮（-钮）不放，则时针会快速连续的运行，如果一下一下的按，那么时针就会一点一点的移动。

在精细的调整时候，需要一下一下的按这个钮。

6、当确认已经把分针和时针都调整到正对12点字符的时候，按（T钮）一下，手表会发出“咻”的一声，随即，时分针自动走到和数字显示时间一致的刻度上。

OK，同步调整完毕。

文档来源为:从网络收集整理.word版本可编辑.欢迎下载支持.
S7-200与Smart 700的时间同步以及从Smart 700上修改S7-200的系统时钟
Smart 700的时钟是软时钟，掉电后会回到出厂设置状态，比如2004-1-1 12:00:00。

如何让它同步显示S7-200的时钟，并修改呢？这个小功能，一般很少用，所以，我做的时候，看了一些方法，总觉得不太详细。

在这里，想详细地说一下。

首先，先介绍一下同步。

了解PLC和触屏的功能。

1、PLC的时钟读写功能。

这个功能在PLC的帮助里有详细的解释。

2、触屏的区域指针功能
区域指针连接用于访问控制器中外部变量的存储位置。

连接的用户数据区域用于在HMI设备和控制器之间交换特殊数据。

这其中包括“日期时间”选项。

WinCC flexible里面的设置如下：
这儿设置的地址VW200，一定要与下面PLC读取时钟的地址VB200一致。

这样就可以读取了。

在画面上添加一个日期时间域
那么，我们如何去修改这个时间呢？
PLC程序如下
VB190…VB197中分别对应年月日时分秒＊周。

触屏上的画面我是这样做的
“确定”按钮的功能就“setbit”M8.2即可。

输入框的设置
变量
这样就可以在触屏上显示PLC的当前时间，并修改了。

希望能帮到大家！⊙·⊙。
