★CAD中统计多条线段长度

cad统计多条多线段总长度的方法在计算机辅助设计（CAD）中，统计多条多线段的总长度非常常见且必要。

这样的计算可以帮助工程师、设计师等专业人员准确地估计材料的使用量、工程的成本以及优化设计。

这篇文章将介绍几种常用的方法来统计多条多线段的总长度。

1.直接计算线段长度：最简单的方法是直接计算每条线段的长度，然后将它们相加得到总长度。

在CAD软件中，可以使用相应的命令来测量单条线段的长度，例如“length”命令。

重复这个过程将所有线段的长度相加即可得到总长度。

这种方法在线段不太复杂、数量较少的情况下非常方便。

然而，对于大量线段的处理，手动计算每条线段的长度将会非常耗时且容易出错。

2.使用CAD工具测量：现代CAD软件通常提供了一些工具来快速测量多线段的总长度。

例如，AutoCAD软件提供了“Measuregeom”命令，可以同时测量多个线段的总长度。

用户只需选择多个线段，该命令会即时给出它们的总长度。

这种方法比手动计算更快捷且更准确，适用于数量比较多且复杂的线段。

3.使用Lisp或脚本编程：在一些CAD软件中，如AutoCAD，用户可编写Lisp或脚本程序来自动化统计多线段的总长度。

用户只需编写一个循环，遍历所有线段，并将它们的长度累加起来，得到总长度。

这种方法非常适合处理大量线段的情况。

同时，编程还可以加入其他的判断条件，比如只统计某一种类型的线段。

通过编程，可以将统计多线段总长度的过程自动化，提高工作效率并减少出错的可能性。

4.使用插件或应用程序：除了自己编程外，还可以使用第三方开发的插件或应用程序来统计多线段的总长度。

这些工具通常会集成到CAD软件或作为独立工具提供，可以通过菜单或命令来使用。

这些工具通常支持批量处理多条线段，并提供了更多的选项和功能，如选择性统计、忽略缺口等。

通过使用这些插件或应用程序，用户可以更加高效地完成多线段总长度的统计。

总结起来，统计多条多线段总长度的方法有多种，选择适合自己的方法取决于线段的数量和复杂程度，自己的技术水平以及所使用的CAD软件的功能。

测量CAD图中多条线段长度的简单办法由于在Cad中没有连续测量线段长度的命令，多数人都是利用查询直线命令，将线段一段一段的测量再通过计算器相加，很是麻烦，现介绍两种更为简单实用的多线段测量方法。

1.利用PL命令测量多条线段长度：使用多段线（pline)命令快捷健pl，连续在测量点上画线，再用(li st)快捷健li命令点这条线确认就会出现该线的属性，可以看到该线段的总长度和该线段区域的面积。

2.利用PE命令测量线段多条线段的长度：输入：PE回车确认，M回车确认，连续点选要测量的线段后回车确认，Y回车确认，J（闭合）回车二次确认，若线段出现闭合需要再输入O 将闭合打开。

此时所有欲测量的线段已经连接为一条多线段，再输入 li(list)，就可以看到线段的总长度和该线段区域的面积了。

附录：需要熟记的CAD常用快捷键一、常用功能键F1: 获取帮助F2: 实现作图窗和文本窗口的切换F3: 控制是否实现对象自动捕捉F4: 数字化仪控制F5: 等轴测平面切换F6: 控制状态行上坐标的显示方式F7: 栅格显示模式控制F8: 正交模式控制F9: 栅格捕捉模式控制F10: 极轴模式控制F11: 对象追踪式控制二、常用字母快捷键A: 绘圆弧B: 定义块C: 画圆D: 尺寸资源管理器E: 删除F: 倒圆角G: 对相组合H: 填充I: 插入S: 拉伸T: 文本输入W: 定义块并保存到硬盘中L: 直线M: 移动X: 炸开V: 设置当前坐标U: 恢复上一次操做O: 偏移P: 移动Z: 缩放AA: 测量区域和周长(area) AL: 对齐(align)AR: 阵列(array)AP: 加载*lsp程系AV: 打开视图对话框(dsviewer) SE: 打开对相自动捕捉对话框ST: 打开字体设置对话框(style)SO: 绘制二围面( 2d solid)SP: 拼音的校核(spell)SC: 缩放比例 (scale)SN: 栅格捕捉模式设置(snap)DT: 文本的设置(dtext)DI: 测量两点间的距离OI：插入外部对相三、常用CTRL快捷键Ctrl+A:全选Ctrl+B: 栅格捕捉模式控制(F9)Ctrl+C: 将选择的对象复制到剪切板上Ctrl+F: 控制是否实现对象自动捕捉(f3) Ctrl+G: 栅格显示模式控制(F7)Ctrl+J: 重复执行上一步命令Ctrl+K: 超级链接Ctrl+N: 新建图形文件Ctrl+M: 打开选项对话框Ctrl+1: 打开特性对话框Ctrl+2: 打开图象资源管理器Ctrl+6: 打开图象数据原子Ctrl+O: 打开图象文件Ctrl+P: 打开打印对说框Ctrl+S: 保存文件Ctrl+U: 极轴模式控制(F10)Ctrl+v: 粘贴剪贴板上的内容Ctrl+W: 对象追踪式控制(F11)Ctrl+X: 剪切所选择的内容Ctrl+Y: 重做Ctrl+Z: 取消前一步的操作。

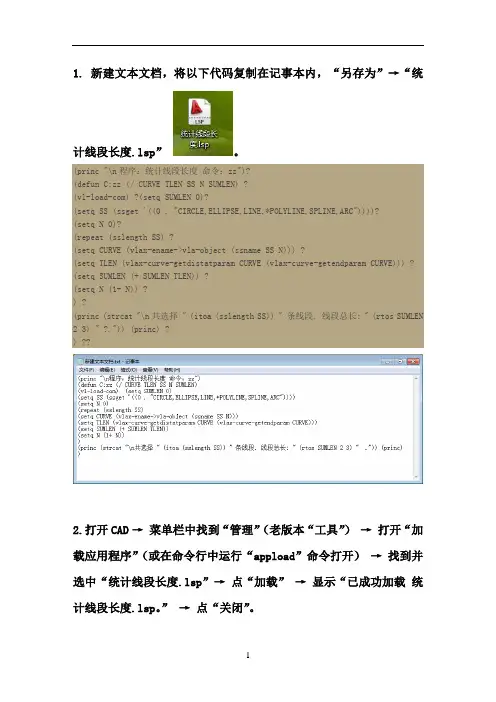

1. 新建文本文档，将以下代码复制在记事本内，“另存为”→“统计线段长度.lsp”。

(princ "\n程序：统计线段长度命令：zz")?(defun C:zz (/ CURVE TLEN SS N SUMLEN) ?(vl-load-com) ?(setq SUMLEN 0)?(setq SS (ssget '((0 . "CIRCLE,ELLIPSE,LINE,*POLYLINE,SPLINE,ARC"))))?(setq N 0)?(repeat (sslength SS) ?(setq CURVE (vlax-ename->vla-object (ssname SS N))) ?(setq TLEN (vlax-curve-getdistatparam CURVE (vlax-curve-getendparam CURVE))) ? (setq SUMLEN (+ SUMLEN TLEN)) ?(setq N (1+ N)) ?) ?(princ (strcat "\n共选择 " (itoa (sslength SS)) " 条线段. 线段总长: " (rtos SUMLEN 2 3) " ?.")) (princ) ?) ??2.打开CAD →菜单栏中找到“管理”（老版本“工具”）→打开“加载应用程序”（或在命令行中运行“appload”命令打开）→找到并选中“统计线段长度.lsp”→点“加载”→显示“已成功加载统计线段长度.lsp。

”→点“关闭”。

3. 在命令行输入“zz”+回车→选中所有要统计的线→选中后点鼠标右键（或回车）。

4. 按F2查看结果→。

cad中如何测量多段线长度cad中测量多段线长度的方法：1、输入di命令，首先根据提示捕捉确定第一点。

确定完第一点后，注意命令行提示，可以看到cad高版本增加了一个：多个(m)选项。

2、输入m，回车。

我们会看到有多了很多选项，如圆弧(a)/长度(l)/放弃(u)/总计(t)。

3、如果只是测量连续的直线段，我们依次捕捉连续直线的端点，选完最后一点后回车即可。

我们可以看到软件会自动累加距离，操作提示如下：指定第一点:指定第二个点或[多个点(m)]: m指定下一个点或 [圆弧(a)/长度(l)/放弃(u)/总计(t)]:距离 = 4796指定下一点或 [圆弧(a)/闭合(c)/长度(l)/放弃(u)/总计(t)]:距离 = 11395指定下一点或 [圆弧(a)/闭合(c)/长度(l)/放弃(u)/总计(t)]:距离 = 13413指定下一点或 [圆弧(a)/闭合(c)/长度(l)/放弃(u)/总计(t)]:距离 = 13413假设我们不想将这些线段转换成多段线，或者这些连续距离并不是由首尾相连的线段构成的(也就是无法直接转换成pl线)，可以用上面介绍的方法。

cad高版本的距离查询(di)命令在输入m选项后，我们可以看到选项与多段线(pl)类似，如[圆弧(a)/闭合(c)/长度(l)/放弃(u)/总计(t)]，就是去掉了宽度选项，增加了一个总长选项，使用方法也跟pl线的参数也类似。

也就是说cad软件采用的方法跟我们以前用的方法类似，也是绘制一条pl线，然后返回多段线的长度。

参数的详细解释可以看cad的帮助，这里只简单介绍一下：a圆弧：可以测量圆弧的长度，输入a后弹出的绘制圆弧的选项与pl线一样，输入l可以切换回直线段。

c闭合：测量两端距离后这个参数才会出现，测量封闭区域时使用。

l长度：即使图中没有可捕捉的点，可以在原有的长度基础上再增加一个长度，方向会沿着上一条线段的方向延伸。

我看了一下，autocad 2007的di命令还没有m选项，到2010以后版本都有，具体哪个版本加的不清楚，国产cad，如浩辰cad8和浩辰cad2015也增加了这个选项。

CAD测量线段长度的方法1 若是单条线段，选中后查看属性，就可以得知该线段的长度。

2 若是多条连续线段，但不闭合，可以用PE命令先将所有线段变为多段线，之后选用J命令将所有PLine线合并；再选中这线的时候发现只是一根线了，再查看属性即可。

3 若是多条不连续线段，无法用以上两种方法较快的测量出线段的长度，则建立一个txt 文本，拷贝以下内容：;;;-----------------------------------------------------;;;计算线加总长度;;;-----------------------------------------------------(defun C:yy (/ CURVE TLEN SS N SUMLEN)(vl-load-com)(setq SUMLEN 0)(setq SS (ssget '((0 . "CIRCLE,ELLIPSE,LINE,*POLYLINE,SPLINE,ARC"))))(setq N 0)(repeat (sslength SS)(setq CURVE (vlax-ename->vla-object (ssname SS N)))(setq TLEN (vlax-curve-getdistatparamCURVE(vlax-curve-getendparam CURVE)))(setq SUMLEN (+ SUMLEN TLEN))(setq N (1+ N)))(print (strcat "总长度: " (rtos SUMLEN 2 5)))(princ))最后，把.txt文件的后缀改成.lsp，并命名为yy，即yy.lsp。

如果cad原来你就有yy命令的话，你可以随意更改成你想要的（如OK），只要以上文本文件中所有的yy改成OK，同时把文件名称也改成OK.lsp。

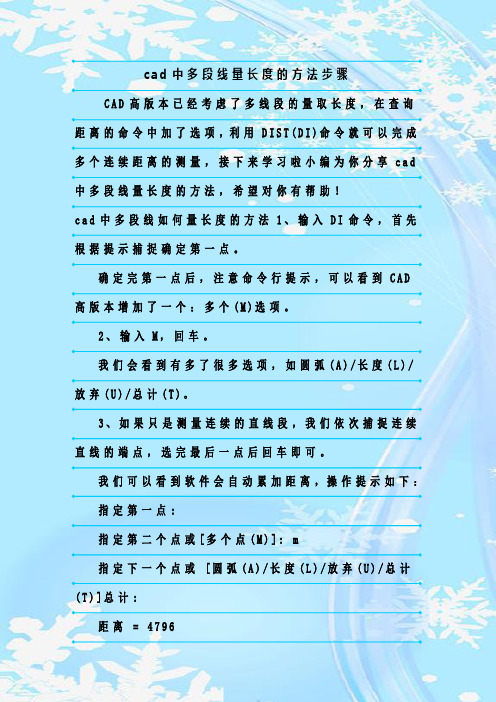

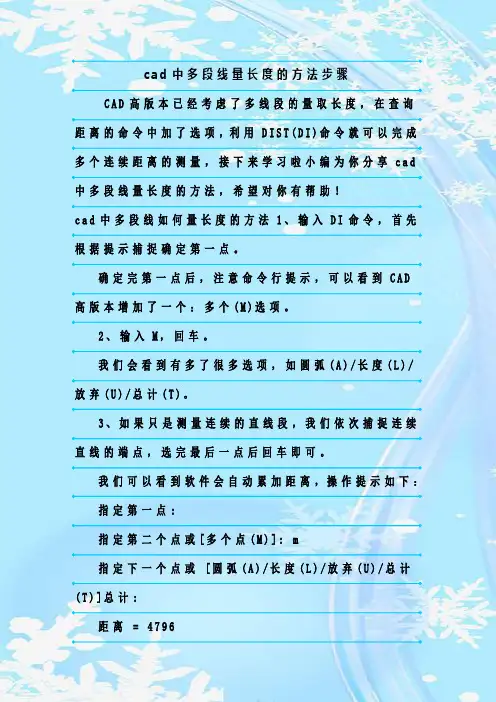

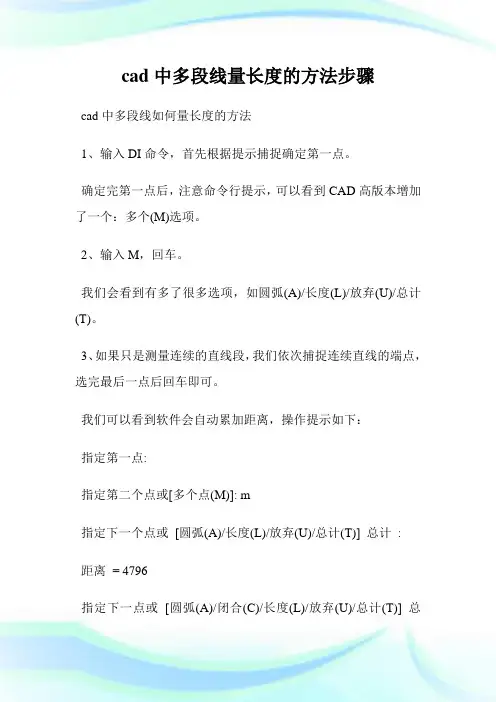

c a d中多段线量长度的方法步骤C A D高版本已经考虑了多线段的量取长度，在查询距离的命令中加了选项，利用D I S T(D I)命令就可以完成多个连续距离的测量，接下来学习啦小编为你分享c a d 中多段线量长度的方法，希望对你有帮助！c a d中多段线如何量长度的方法1、输入D I命令，首先根据提示捕捉确定第一点。

确定完第一点后，注意命令行提示，可以看到C A D 高版本增加了一个：多个(M)选项。

2、输入M，回车。

我们会看到有多了很多选项，如圆弧(A)/长度(L)/放弃(U)/总计(T)。

3、如果只是测量连续的直线段，我们依次捕捉连续直线的端点，选完最后一点后回车即可。

我们可以看到软件会自动累加距离，操作提示如下：指定第一点:指定第二个点或[多个点(M)]:m指定下一个点或 [圆弧(A)/长度(L)/放弃(U)/总计(T)]总计:距离 =4796指定下一点或 [圆弧(A)/闭合(C)/长度(L)/放弃(U)/总计(T)]总计:距离 =11395指定下一点或 [圆弧(A)/闭合(C)/长度(L)/放弃(U)/总计(T)]总计:距离 =13413指定下一点或 [圆弧(A)/闭合(C)/长度(L)/放弃(U)/总计(T)]总计:距离 =13413假设我们不想将这些线段转换成多段线，或者这些连续距离并不是由首尾相连的线段构成的(也就是无法直接转换成P L线)，可以用上面介绍的方法。

C A D高版本的距离查询(D I)命令在输入M选项后，我们可以看到选项与多段线(P L)类似，如[圆弧(A)/闭合(C)/长度(L)/放弃(U)/总计(T)]，就是去掉了宽度选项，增加了一个总长选项，使用方法也跟P L线的参数也类似。

也就是说C A D软件采用的方法跟我们以前用的方法类似，也是绘制一条P L线，然后返回多段线的长度。

参数的详细解释可以看C A D的帮助，这里只简单介绍一下：A圆弧：可以测量圆弧的长度，输入A后弹出的绘制圆弧的选项与P L线一样，输入L可以切换回直线段。

CAD中如何一次性统计多条直线（曲线）的长度1、打开记事本记录以下代码(defun c:tj_l (/ p n e e1 e2 l s x1 x2 y1 y2 xx yy ll lll) (setq ln 0 lll 0)(setq p (ssget)) ; Select objects (if p(progn ; If any objects selected (setq l 0 n (sslength p))(while (< l n) ; For each selected object... (if (= "LINE" (cdr (assoc0 (setq e (entget (ssname p l)))))) (progn(setq e1 (assoc 10 e) e2 (assoc 11 e)) (setq x1 (cadr e1) y1 (caddr e1)) (setq x2 (cadr e2) y2 (caddr e2))(setq xx (abs (- x2 x1)) yy (abs (- y2 y1))) (setq ll (sqrt (+ (* xx xx) (* yy yy)))) (setq lll (+ lll ll)) (setq ln (+ ln 1)) ) )(setq l (1+ l)) ) ) )(print "total line number= ") (princ ln)(print "total line length= ") (princ lll) (terpri) )2、另存为cdtj.lspcdtj自己命名，之后将能作为快捷方式使用，示例cdtj为长度统计拼音首字母3、打开CAD或天正建筑4、点击“管理”→“加载应用程序”→选择“cdtj.lsp”→“加载”→“关闭”5、在cad命令栏输入：cdtj6、“请选择需统计长度的曲线( 支持直线、多段线、圆弧、圆、椭圆弧、椭圆、样条曲线): ”7、“请点取结果标注位置<退出>:”。

cad多条线的总长度最简单的方法嘿，朋友们！今天咱就来聊聊 cad 里怎么算多条线的总长度，这可
是个超实用的小技巧哦！
你想想，要是一根根线去量长度，那得费多大劲啊，简直就像大海
捞针一样困难！但咱有简单的办法呀！就好像你要找一堆糖果里所有
糖果的总数，总不能一个一个去数吧，那得数到啥时候呀！
在 cad 里，其实有个特别方便的功能，就像一把神奇的钥匙，能一
下子打开这个难题的大门。

咱先选中要计算长度的那些线，然后呢，
在命令行里输入一个命令，嘿，就像变魔术一样，总长度就出来啦！
这可比你费劲巴拉地一根根线去量快多了吧！
这就好比你要算一群人年龄的总和，要是一个个去问，那多麻烦呀，但要是有个魔法机器，一下子就能告诉你答案，那多爽呀！cad 里的这
个方法就是这样的魔法呀！
你说，这多简单呀，不用费太多脑筋，就能轻松搞定。

而且这个方
法还特别准确，不会出错哦！就像你走路，走得稳稳当当的，不会摔
跤一样。

咱再想想，如果没有这个简单的方法，那得花多少时间和精力呀，
说不定还会算错呢！那可就糟糕啦，就像你本来要去一个地方，结果
走错路了，多耽误事儿呀！
所以呀，学会这个 cad 多条线总长度的最简单方法，真的是太重要啦！它能让你在工作或者学习中事半功倍，就像有了一双翅膀，能让你飞得更高更远！
不管你是 cad 的新手还是老手，都一定要掌握这个方法哦，它能让你的操作更加高效，更加便捷！别再去用那些麻烦的办法啦，赶紧试试这个简单又好用的方法吧，你一定会爱上它的！相信我，没错的！。

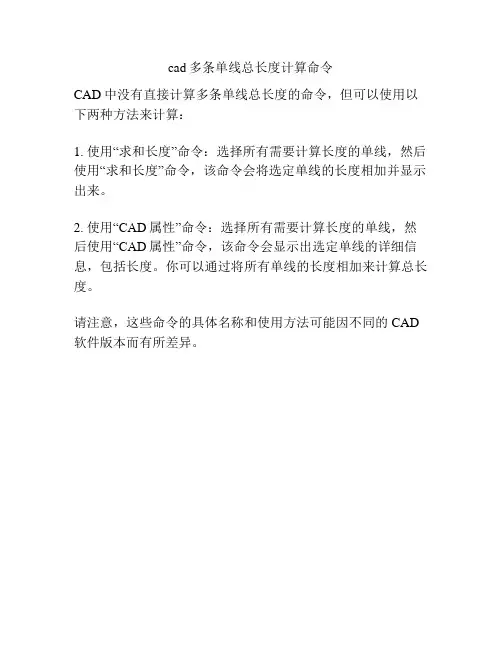

cad多条单线总长度计算命令
CAD中没有直接计算多条单线总长度的命令，但可以使用以下两种方法来计算：
1. 使用“求和长度”命令：选择所有需要计算长度的单线，然后使用“求和长度”命令，该命令会将选定单线的长度相加并显示出来。

2. 使用“CAD属性”命令：选择所有需要计算长度的单线，然后使用“CAD属性”命令，该命令会显示出选定单线的详细信息，包括长度。

你可以通过将所有单线的长度相加来计算总长度。

请注意，这些命令的具体名称和使用方法可能因不同的CAD 软件版本而有所差异。

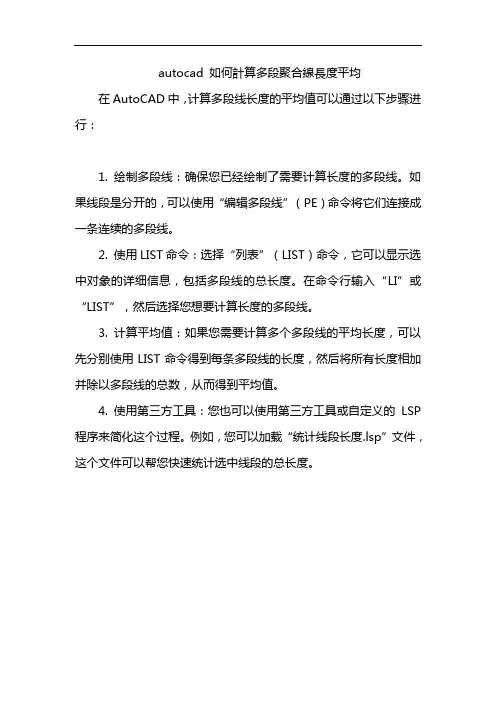

autocad 如何計算多段聚合線長度平均
在AutoCAD中，计算多段线长度的平均值可以通过以下步骤进行：
1. 绘制多段线：确保您已经绘制了需要计算长度的多段线。

如果线段是分开的，可以使用“编辑多段线”（PE）命令将它们连接成一条连续的多段线。

2. 使用LIST命令：选择“列表”（LIST）命令，它可以显示选中对象的详细信息，包括多段线的总长度。

在命令行输入“LI”或“LIST”，然后选择您想要计算长度的多段线。

3. 计算平均值：如果您需要计算多个多段线的平均长度，可以先分别使用LIST命令得到每条多段线的长度，然后将所有长度相加并除以多段线的总数，从而得到平均值。

4. 使用第三方工具：您也可以使用第三方工具或自定义的LSP 程序来简化这个过程。

例如，您可以加载“统计线段长度.lsp”文件，这个文件可以帮您快速统计选中线段的总长度。
