一般布袋除尘器风机的三种选型方法布袋除尘器是一种常见的空气污染掌控设备，被广泛用于各种行业中的废气处理过程中，常被配备风机进行操作。
如何选型合适的风机，是影响除尘器运行效率的关键因素之一、本文将介绍一般布袋除尘器风机的三种选型方法。
方法一：基于除尘器的空气流量选型风机的第一种方法是基于除尘器的空气流量进行选型。
在这种情况下，风机需要供应充分的动力，以维持除尘器的正常运行。
一般来说，风量和风压是选型时最常考虑的两个因素。
在考虑风量时，需要了解除尘器的处理本领，通常以空气流量来衡量。
风量也可以视为风机的输出本领，因此需要选择具有必要风量的风机。
在选择风机时，需要考虑风阻等因素，以确保风机能够输出充分的风量。
方法二：基于空气流量和损失压力的计算选型风机的第二种方法是基于空气流量和损失压力的计算进行选型。
在这种情况下，风机需要为除尘器供应充分的动力，并且需要充分风机的生产工艺要求。
在这种选型方法中，需要使用公式计算出风机的空气流量和除尘器的损失压力。
依据公式计算所需的参数可能会因不同的除尘器而异。
在选择风机时，需要考虑风机的额定风量和额定风阻值，以找到充分这些要求的风机。
方法三：版本标准化选型法选型风机的第三种方法是版本标准化选型法。
这种方法可以大幅简化风机选型过程。
在这种选型方法中，选择包括三个阶段：初步搜索，阅历计算和验证。
初步搜索是通过学问库和专业的选型工具，依据除尘器的特性和技术性能等因素，确定初步的风机型号。
阅历计算阶段则接受阅历公式计算确定的风机型号。
最后，由验证程序来确认所选的风机型号合适与否。
结论选型合适的风机对于布袋除尘器的运行和高效性至关紧要。
以上三种选型方法可依据实际工作需求进行选择：使用基于除尘器的空气流量选型方法可依据需要的空气流量选型；使用基于空气流量和损失压力的计算方法可计算出充分除尘器要求的风机参数；使用版本标准化选型法可在大幅缩短选型时间的同时，优化风机选择结果。
滤袋简介滤袋采用纯净的优质融吹式超细纤维滤布经过精细地热熔或车逢制成的。
滤袋的过滤精度通常为公称过滤精度。
滤袋具有优异的化学性能稳定性和耐热性，是应用于滤料行业中最高性能的代表，也是所有常用过滤材料中性能最高端的品种，在过滤效率和过滤精度等方面均达到较高的水平。
常用的滤材有PE, PP, PTFE, NMO等。
1.特点滤袋是袋式除尘器运行过程中的关键部分，通常圆筒型滤袋垂直地悬挂在除尘器中。
滤袋的面料和设计应尽量追求高效过滤、易于粉尘剥离及经久耐用效果。
在脉冲和气箱式脉冲除尘器中，粉尘是附着在滤袋的外表面。
含尘气体经过除尘器时，粉尘被捕集在滤袋的外表面，而干净气体通过滤料进入滤袋内部。
滤袋内部的笼架用来支撑滤袋，防止滤袋塌陷，同时它有助于尘饼的清除和重新分布。
* 滤布是依托整个过滤层的厚度过滤，属于深层过滤* 整个滤层深度方向由纤维形成三维立体疏松多孔的结构，由内及外从疏松到致密，形成梯度过滤* 高容污量、长过滤寿命、低压差材质： PP（聚丙烯）、PE（聚酯）、PTFE（聚四氟乙烯）领环：不锈钢环、塑料环。
2．毛细纤维吸油滤袋由预过滤层、主过滤层和丝网罩三部分组成。
是专为有效地吸附液体中的油脂而设计的。
过滤材料中的空隙率高达80%，大大提高了产品的使用寿命。
吸油量高达滤袋自身重量的12~20倍（具体因流体和油脂特性、流速而异）3．绝对精度无缝滤袋由纯聚丙烯毛细纤维热熔喷成型。
外层为加厚深层过滤材料，用以提供分层过滤；内套大口径滤芯，用以进一步增强整体的深层过滤效果，提高容纳杂质能力。
使用寿命平均为普通聚丙烯滤袋的五倍以上。
最高过滤精度为3um。
领环为塑料环。
4．丝网滤袋供选材料有尼龙单丝网、聚酯单丝网、聚丙烯多股丝网。
最高过滤精度20um ，特点：过滤精度、高韧性、抗破坏、无纤维游离、可反复使用。
2.性能滤材耐温，强酸，弱酸，强碱，弱碱，油脂类，芳香类，醇醚类，有机溶液，微生物。
过滤精度：PE/PP/PTFE0.5、 1、3、5、10、 25、50、80、100、125、150、200、300、400、600、800、1000 多层高效过滤袋的杂质捕捉量是普通针刺毡滤袋的2-3倍，去除效率高于90%滤袋行业标准GB 12625-1990 袋式除尘器用滤料及滤袋技术条件HCRJ 015-1998 袋式除尘器滤袋认定技术条件HCRJ 016-1998 袋式除尘器滤袋框架认定技术条件HJ/T 327-2006 环境保护产品技术要求袋式除尘器滤袋JC/T 584-1995 玻璃纤维过滤袋]3.滤袋的使用方式滤器密闭过滤：滤袋与配套过滤器同时使用，利用系统流体压力，将液体挤压通过滤袋，以达到过滤的目的。
布袋除尘器的设计选型步骤布袋除尘器的运行状态如何，最直接的关系就是布袋除尘器的选型，袋式除尘器的选型正确与否直接影响除尘器的过滤使用效果，下面将阐述关于袋式除尘器的选型的几大要素：一、确定处理风量此处是指工况风量。
当原始数据为标况风量时，应换算成工况风量，若烟气量波动较大，应取其最大值。
二、确定运行温度当含尘气体为常温时，运行温度通常就是含尘气体的温度，对于高温烟气，往往需要根据技术经济比较确定是否采取降温措施，并确定降温幅度。
若含尘气体温度过低可能导致结露时，需采取升温措施。
运行温度的上限应在所选滤料允许的长期使用温度之内；而其下限应高于露点温度15～20℃。
当烟气中含有酸性气体时，露点温度较高，应予以特别的关注。
三、选择清灰方式主要根据含尘气体特性、粉尘特性、粉尘排放浓度和设备阻力，通过技术经济比较结果确定，宜尽量选择清灰能力强、清灰效果好、设备阻力低的清灰方式。
四、选择滤料主要确定滤料的材质（常温或高温）、结构（机织布或针刺毡，是否覆膜等）、后处理方式等。
五、确定过滤速度过滤速度是袋式除尘器最重要的技术指标之一，它直接决定除尘器的重量，、投资、占地面积、设备阻力、运行能耗和费用，应当慎重确定。
确定过滤风速需要考虑的因素：清灰方式、除尘器布袋种类、产生粉尘的生产工艺和设备特点、含尘气体的理化性质、粉尘的理化性质、入口含尘浓度、要求的粉尘排放浓度以及预期的滤袋使用寿命等。
在某些情况下，还需考虑预定的设备阻力。
六、计算过滤面积过滤面积的计算公式：过滤面积=除尘器的处理风量（m3/h）÷除尘器的过滤风速（m/min）÷60七、确定清灰制度对于脉冲袋式除尘器，主要确定喷吹周期、脉冲间隔、在线或离线；对于分室反吹风袋式除尘器，主要确定二状态或三状态及其周期，各状态的持续时间和次数。
八、确定除尘器型号、规格对于脉冲袋式除尘器而言，还应计算清灰气源的用气量。
除尘布袋分类及型号参数
除尘布袋是一种常用的除尘器材料，广泛应用于工业生产和环境保护领域。
根据不同的材质和结构形式，除尘布袋可以分为许多不同的类型。
下面我们来详细介绍一下各种除尘布袋的分类及型号参数。
1. 滤布袋
滤布袋是一种采用聚酯、聚丙烯、玻璃纤维等材质制成的过滤材料。
根据不同的材质和工艺，滤布袋可以分为不同的型号，如聚酯针刺毡滤布袋、聚丙烯熔喷滤布袋等。
其型号参数主要包括厚度、重量、过滤精度等。
2. 钢丝绒袋
钢丝绒袋是一种采用不锈钢丝绒制成的过滤材料。
它具有优异的耐腐蚀性能和较高的过滤效率，可广泛应用于化工、石油、制药等行业。
其型号参数主要包括过滤精度、外径、长度等。
3. 聚四氟乙烯滤袋
聚四氟乙烯滤袋是一种采用聚四氟乙烯材质制成的过滤材料。
它具有极强的耐腐蚀性和高温抗性，可广泛应用于化工、电子、食品等高要求的行业。
其型号参数主要包括过滤精度、外径、长度等。
4. 反渗透滤袋
反渗透滤袋是一种采用聚酯薄膜材质制成的过滤材料。
它具有优异的过滤效果和高强度，可广泛应用于水处理、海水淡化等领
域。
其型号参数主要包括过滤精度、膜厚度、尺寸等。
综上所述，不同类型的除尘布袋有着各自的特点和应用范围，用户可根据实际需要选择合适的型号。

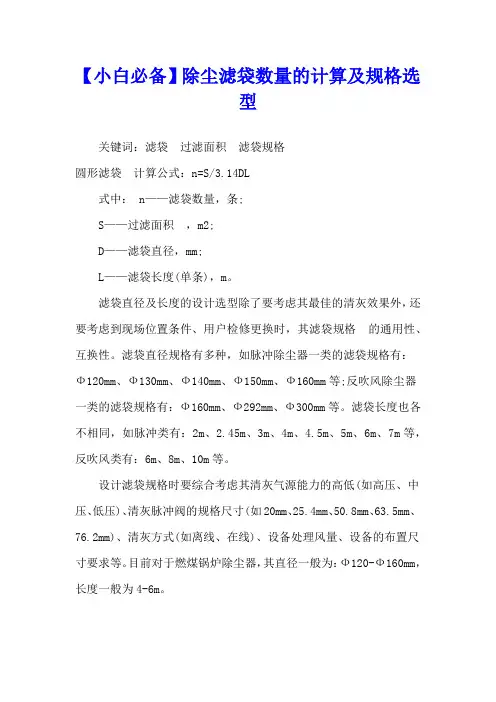

【小白必备】除尘滤袋数量的计算及规格选
型
关键词：滤袋过滤面积滤袋规格
圆形滤袋计算公式：n=S/3.14DL
式中： n——滤袋数量，条;
S——过滤面积，m2;
D——滤袋直径，mm;
L——滤袋长度(单条)，m。
滤袋直径及长度的设计选型除了要考虑其最佳的清灰效果外，还要考虑到现场位置条件、用户检修更换时，其滤袋规格的通用性、互换性。
滤袋直径规格有多种，如脉冲除尘器一类的滤袋规格有：
Ф120mm、Ф130mm、Ф140mm、Ф150mm、Ф160mm等;反吹风除尘器一类的滤袋规格有：Ф160mm、Ф292mm、Ф300mm等。
滤袋长度也各不相同，如脉冲类有：2m、2.45m、3m、4m、4.5m、5m、6m、7m等，反吹风类有：6m、8m、10m等。
设计滤袋规格时要综合考虑其清灰气源能力的高低(如高压、中压、低压)、清灰脉冲阀的规格尺寸(如20mm、25.4mm、50.8mm、63.5mm、76.2mm)、清灰方式(如离线、在线)、设备处理风量、设备的布置尺寸要求等。
目前对于燃煤锅炉除尘器，其直径一般为：Ф120-Ф160mm，长度一般为4-6m。
袋式除尘器的选型计算
简介：
选型计算的目标：
1.确定袋式除尘器的处理风量和压差；
2.确定袋式除尘器的过滤面积和袋数。
计算步骤：
1.确定处理风量：
处理风量是指袋式除尘器单位时间内处理的气体体积。
根据工况条件和空气净化要求，可以通过以下公式计算处理风量：
处理风量=工况气体体积流量×处理效率
其中，工况气体体积流量是指工况条件下流经除尘器的气体体积，处理效率是指袋式除尘器的过滤效果。
2.确定压差：
压差是指气体通过袋式除尘器时所产生的阻力。
根据工况条件和压差限制，可以通过以下公式计算压差：
压差=（气体密度×处理风量^2×常数）/（过滤面积×袋数）
其中，常数是与道流性能和过滤袋形状等参数相关的系数。
3.确定过滤面积：
过滤面积是指袋式除尘器中用于过滤粉尘的袋子的总面积。
根据工况条件和过滤效果要求，可以通过以下公式计算过滤面积：
过滤面积=处理风量/过滤速度
其中，过滤速度是指气体通过袋子时的线速度。
4.确定袋数：
袋数是指袋式除尘器中用于过滤粉尘的袋子的数量。
根据工况条件和
袋式除尘器设计的要求，可以通过以下公式计算袋数：
袋数=过滤面积/单个袋子的面积
以上为袋式除尘器选型计算的基本步骤。
在实际应用中，还需考虑袋
式除尘器的材质、结构和操作维护等因素，以确保选型的准确性和稳定性。
同时，在进行选型计算时，还应参考相关国家标准和行业规范的要求，以
保证袋式除尘器的使用安全和环保效果。
总结：。

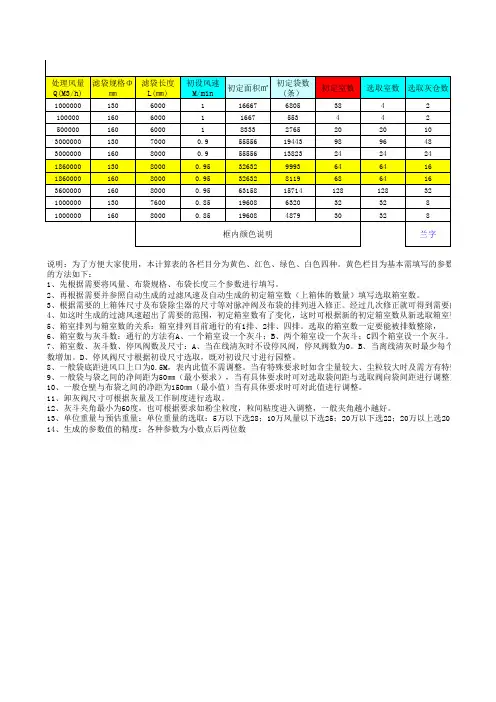

说明：为了方便大家使用，本计算表的各栏目分为黄色、红色、绿色、白色四种。
黄色栏目为基本需填写的参数，的方法如下：1、先根据需要将风量、布袋规格、布袋长度三个参数进行填写。
2、再根据需要并参照自动生成的过滤风速及自动生成的初定箱室数（上箱体的数量）填写选取箱室数。
3、根据需要的上箱体尺寸及布袋除尘器的尺寸等对脉冲阀及布袋的排列进入修正。
经过几次修正就可得到需要的排列。
4、如这时生成的过滤风速超出了需要的范围，初定箱室数有了变化，这时可根据新的初定箱室数从新选取箱室数，直到上箱5、箱室排列与箱室数的关系：箱室排列目前通行的有1排、2排、四排。
选取的箱室数一定要能被排数整除，6、箱室数与灰斗数：通行的方法有A、一个箱室设一个灰斗；B、两个箱室设一个灰斗；C四个箱室设一个灰斗。
灰斗数需为箱7、箱室数、灰斗数、停风阀数及尺寸：A、当在线清灰时不设停风阀，停风阀数为0。
B、当离线清灰时最少每个灰斗一个停风数增加。
D、停风阀尺寸根据初设尺寸选取，既对初设尺寸进行园整。
8、一般袋底距进风口上口为0.5M，表内此值不需调整。
当有特殊要求时如含尘量较大、尘粒较大时及需方有特殊要求时此值9、一般袋与袋之间的净间距为50㎜（最小要求），当有具体要求时可对选取袋间距与选取阀向袋间距进行调整直到袋间净距10、一般仓壁与布袋之间的净距为150㎜（最小值）当有具体要求时可对此值进行调整。
11、卸灰阀尺寸可根据灰量及工作制度进行选取。
12、灰斗夹角最小为60度，也可根据要求如粉尘粒度，粒间粘度进入调整，一般夹角越小越好。
13、单位重量与预估重量：单位重量的选取：5万以下选28；10万风量以下选25；20万以下选22；20万以上选2014、生成的参数值的精度：各种参数为小数点后两位数参数，红色栏目为自动生成的参考值，绿色栏目可要据红色栏或经验填写，白色栏目自动生成的各项参数。
其具体室数。
就可得到需要的排列。
从新选取箱室数，直到上箱体尺寸，除尘器尺寸满足设计需要。
布袋除尘器选型参数计算方法一、处理气体量的计算Qc s as c a t =273m t a Q Q P ⨯⨯3（273+）101.325（1+K）Q ：生产过程中产生的气体量 N /h ：除尘器内气体的温度 ℃P ：环境大气压 KP K：除尘器前漏风系数注：缺乏必要的数据时，可根据生产工艺过程产生的气体量，再加集气罩混进的空气量（约20%～40%）计算。
二、过滤风速的选取V反吹风袋式除尘器的过滤风速在0.6～1.3m/min 之间，脉冲袋式除尘器的过滤风速在1.0～2.0m/min 之间，玻璃纤维袋式除尘器的过滤风速在0.5～0.8m/min。
袋式除尘器过滤风速（m/min）粉尘种类清灰方式自行脱落或手动振动机械振动反吹风脉冲喷吹炭黑、氧化硅（白炭黑）、铝、锌的升华物以及其他在气体中冷凝和化学反应形成的气溶胶、活性炭、由水泥窑排出的水泥0.25～0.40.3～0.50.33～0.600.8～1.2铁及钛合金的升华物、铸造尘、颜料、由水泥磨排出的水泥、炭化炉升华物、石灰、刚玉、塑料、铁的氧化物、焦粉、煤粉0.28～0.450.4～0.650.45～1.00.8～1.6滑石粉、煤、喷砂清理尘、飞灰、陶瓷生产的粉尘、炭黑（二次加工）、氧化铝、高岭土、石灰石、矿尘、铝土矿、水泥（来自冷却器）0.30～0.500.5～1.00.50～1.01.0～2.0实际选型中根据经验、粉尘性质、滤料型号进行选择。
计算方法二：n 12345n 12345=V V C C C C C V C C C C C ：标准气布比：清灰方式系数：气体初始含尘浓度的系数：过滤的粉尘粒径分布影响的系数：气体温度系数：气体净化质量要求系数V n ：黑色和有色金属升华物质、活性炭取1.2m 3/(m 2·min )；焦炭、挥发性渣、金属细粉、金属氧化物等取1.7m 3/(m 2·min )；铝氧粉、水泥、煤炭、石灰、矿石灰等取2.0m 3/(m 2·min )。
技术干货除尘器设计选型详解●关于除尘器设计选型问题，现对袋式除尘器做如下介绍：1 选用滤布的原则滤布通常是用棉、毛等天然纤维或合成纤维为原料制成的。
原材料各具不同的物理、化学特性，适合的使用条件或工作环境(温度、湿度、腐蚀……)。
因此，混合料拌和机袋式除尘器滤料的正确选用的原则应该是，充分了解混合料拌和机在生产过程中排放出来的含尘气体的理化特性，认真对照各种纤维所具有的技术性能，加以正确选择。
2 正确选用滤布的方法正确选用滤布的方法包括：根据含尘气体的理化特性选用;根据粉尘的性状选用;根据袋式除尘器的清灰方式选用等等。
2.1 根据含尘气体的理化特性选用滤布含尘气体的理化特性包括温度、湿度、腐蚀性、可燃性和爆炸性等。
2.1.1 含尘气体的温度混合料拌和机排出的含尘气体的温度是袋式除尘器正确选用滤布的首要因素。
按照连续使用的温度，滤布可分为常温滤布(小于130℃)、中温滤布(130~200 ℃)和高温滤布(大于200℃)三类。
对于含尘气体温度波动较大的工作条件宜选择安全系数稍大一些，但瞬时峰值温度不得超过滤布的上限温度。
对于混合料拌和机排放的高温含尘气体，可以直接选用高温滤布。
2.1.2 含尘气体的湿度含尘气体的湿度是混合料拌和机袋式除尘器正确选用滤料的又一重要因素。
含尘气体的湿度表示气体中含有水蒸气的多少程度，通常用含尘气体中的水蒸气体积百分率Xw或相对湿度ψ表示。
当Xw大于8%、或ψ小于80%时，则称为湿含尘气体。
对于湿含尘气体，在选择滤布时应注意以下几点：1)湿含尘气体使滤袋表面捕集的粉尘润湿粘结，尤其对吸水性、潮解性粉尘，甚至引起糊袋。
为此应选用尼龙、玻璃纤维等表面滑爽、纤维材质易清灰的滤布，并宜对滤布使用硅油、碳氟树脂浸渍处理，或在滤布表面使用丙烯酸、聚四氟乙烯等进行涂布处理。
2)当混合料拌和机排放的烟气同时存在高温和高湿时会影响滤布的耐温性，尤其是聚酰胺、聚脂、亚酰胺等水解稳定性差的材料更是如此。
布袋除尘器的适用范围广泛：基本都能适用: 机械设备、车间打磨、电厂、钢铁厂、水泥厂、化工厂、冶炼、碳素、铸造等厂。
袋式除尘器的种类很多，因此，其选型计算显得特别重要，选型不当，如设备过大，会造成不必要的流费；设备选小会影响生产，难于满足环保要求。
选择正确的袋式除尘器可以更好的达到除尘效果，解决烟气污染。
布袋除尘器设计制作选型的主要技术参数包括处理气体流量、过滤风速、除尘效率、进口粉尘浓度、排放浓度、滤袋规格数量、除尘骨架规格数量、电磁脉冲阀规格数量、压力损失、漏风率、耗钢量、引风机规格型号、除尘器的长宽高等。
1、处理气体流量，也叫处理风量，一般用单位体积下的流量表示，单位为m3/h。
处理风量一般是指除尘设备在一定时间内所能净化气体的量（用体积来表示）。
它是袋式除尘器设计中最重要的因素之一。
依风量为依据设计或选择袋式除尘器时，一般不能使除尘器在超过划定风量的情况下运行，否则，滤袋轻易堵塞，寿命缩短，压力损失大幅度上升，除尘效率也要降低；但也不能将风量选的过大，否则增加设备投资和占地面积。
选择处理风量经常是根据工艺情况和经验来决定的。
2、除尘效率。
指含尘气流通过集尘器时，在同一时间内被捕集的粉尘量与进入集尘器的粉尘量之比，用百分率表示。
除尘效率是集尘器重要技术指标。
几乎所有的工业用的袋式除尘器的除尘效率都可以达到或超过99%，但是清灰方法的设计却有所不同。
清灰方式至关重要，以为他不仅影响布袋除尘器的大小和造价，更关系到除尘器的使用维护和在线运行的情况。
工业常用的袋式除尘器有机械振动、逆气流反吹和脉冲喷吹袋式除尘器。
振动和反吹风清灰是布袋除尘器最早使用的清灰方式。
过滤室在进行清灰时必须用风门隔离烟气2-5min，反吹风清灰对布袋的折曲较轻，因此布袋的寿命会长些。
单位面积滤布的最大粉尘容尘量在之间，这取决于粉尘和滤袋的性质。
反吹风布袋除尘器的过滤风速一般在min范围内，对于机械振动布袋除尘器，滤袋上粉尘的残留量与振动次数和振动强度有关.在选择除尘器时，一般不需计算除尘效率。
