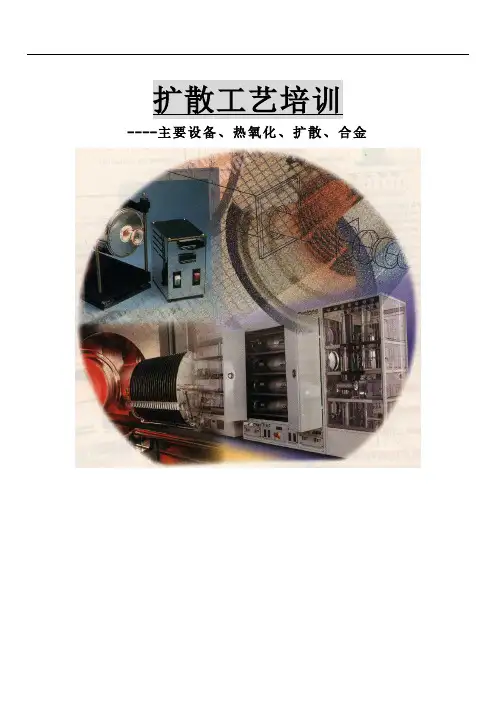

扩散工艺培训----主要设备、热氧化、扩散、合金前言：扩散部按车间划分主要由扩散区域及注入区域组成，其中扩散区域又分扩散老区和扩散新区。
扩散区域按工艺分，主要有热氧化、扩散、LPCVD、合金、清洗、沾污测试等六大工艺。
本文主要介绍热氧化、扩散及合金工艺。
目录第一章：扩散区域设备简介……………………………………第二章：氧化工艺第三章：扩散工艺第四章：合金工艺第一章：扩散部扩散区域工艺设备简介炉管设备外观：扩散区域的工艺、设备主要可以分为：炉管：负责高温作业，可分为以下几个部分：组成部分功能控制柜→对设备的运行进行统一控制；装舟台：→园片放置的区域，由控制柜控制运行炉体：→对园片进行高温作业的区域，由控制柜控制升降温源柜：→供应源、气的区域，由控制柜控制气体阀门的开关。
FSI：负责炉前清洗。
第二章：热氧化工艺热氧化法是在高温下（900℃-1200℃）使硅片表面形成二氧化硅膜的方法。
热氧化的目的是在硅片上制作出一定质量要求的二氧化硅膜，对硅片或器件起保护、钝化、绝缘、缓冲介质等作用。
硅片氧化前的清洗、热氧化的环境及过程是制备高质量二氧化硅膜的重要环节。
2. 1氧化层的作用2．1．1用于杂质选择扩散的掩蔽膜常用杂质(硼,磷,砷等)在氧化层中的扩散系数远小于在硅中的扩散系数，因此氧化层具有阻挡杂质向半导体中扩散的能力。
利用这一性质，在硅上的二氧化硅层上刻出选择扩散窗口，则在窗口区就可以向硅中扩散杂质，其它区域被二氧化硅屏蔽，没有杂质进入，实现对硅的选择性扩散。
1960年二氧化硅就已被用作晶体管选择扩散的掩蔽膜，从而导致了硅平面工艺的诞生，开创了半导体制造技术的新阶段。
同时二氧化硅也可在注入工艺中，作为选择注入的掩蔽膜。
作为掩蔽膜时，一定要保证足够厚的厚度，杂质在二氧化硅中的扩散或穿透深度必须要小于二氧化硅的厚度，并有一定的余量，以防止可能出现的工艺波动影响掩蔽效果。
2．1. 2缓冲介质层其一：硅与氮化硅的应力较大，因此在两层之间生长一层氧化层，以缓冲两者之间的应力，如二次氧化；其二：也可作为注入缓冲介质，以减少注入对器件表面的损伤。
扩散工艺前言：扩散部按车间划分主要由扩散区域及注入区域组成，其中扩散区域又分扩散老区和扩散新区。
扩散区域按工艺分，主要有热氧化、扩散、LPCVD、合金、清洗、沾污测试等六大工艺。
本文主要介绍热氧化、扩散及合金工艺。
目录第一章：扩散区域设备简介……………………………………第二章：氧化工艺第三章：扩散工艺第四章：合金工艺第一章：扩散部扩散区域工艺设备简介炉管设备外观：扩散区域的工艺、设备主要可以分为：类别主要包括按工艺分类热氧化一氧、二痒、场氧、Post氧化扩散推阱、退火/磷掺杂LPCVD TEOS、SI3N4、POL Y清洗进炉前清洗、漂洗合金合金按设备分类卧式炉A、B、C、D、F、H、I六台立式炉VTR-1、VTR-2、VTR-3 清洗机FSI-1、FSI-2炉管：负责高温作业，可分为以下几个部分：组成部分功能控制柜→对设备的运行进行统一控制；装舟台：→园片放置的区域，由控制柜控制运行炉体：→对园片进行高温作业的区域，由控制柜控制升降温源柜：→供应源、气的区域，由控制柜控制气体阀门的开关。
FSI：负责炉前清洗。
第二章：热氧化工艺热氧化法是在高温下（900℃-1200℃）使硅片表面形成二氧化硅膜的方法。
热氧化的目的是在硅片上制作出一定质量要求的二氧化硅膜，对硅片或器件起保护、钝化、绝缘、缓冲介质等作用。
硅片氧化前的清洗、热氧化的环境及过程是制备高质量二氧化硅膜的重要环节。
2. 1氧化层的作用2．1．1用于杂质选择扩散的掩蔽膜常用杂质(硼,磷,砷等)在氧化层中的扩散系数远小于在硅中的扩散系数，因此氧化层具有阻挡杂质向半导体中扩散的能力。
利用这一性质，在硅上的二氧化硅层上刻出选择扩散窗口，则在窗口区就可以向硅中扩散杂质，其它区域被二氧化硅屏蔽，没有杂质进入，实现对硅的选择性扩散。
1960年二氧化硅就已被用作晶体管选择扩散的掩蔽膜，从而导致了硅平面工艺的诞生，开创了半导体制造技术的新阶段。
同时二氧化硅也可在注入工艺中，作为选择注入的掩蔽膜。

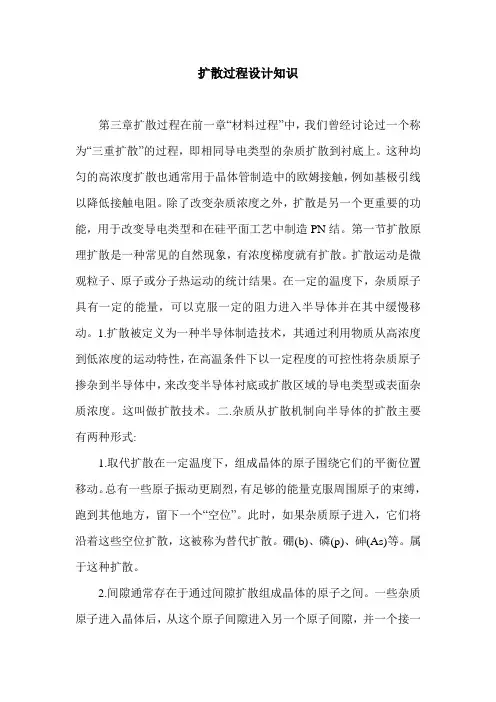

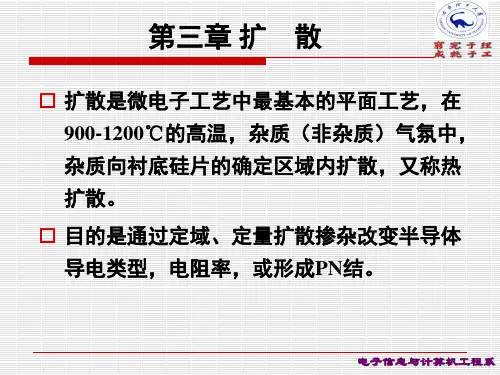

扩散过程设计知识第三章扩散过程在前一章“材料过程”中，我们曾经讨论过一个称为“三重扩散”的过程，即相同导电类型的杂质扩散到衬底上。
这种均匀的高浓度扩散也通常用于晶体管制造中的欧姆接触，例如基极引线以降低接触电阻。
除了改变杂质浓度之外，扩散是另一个更重要的功能，用于改变导电类型和在硅平面工艺中制造PN结。
第一节扩散原理扩散是一种常见的自然现象，有浓度梯度就有扩散。
扩散运动是微观粒子、原子或分子热运动的统计结果。
在一定的温度下，杂质原子具有一定的能量，可以克服一定的阻力进入半导体并在其中缓慢移动。
1.扩散被定义为一种半导体制造技术，其通过利用物质从高浓度到低浓度的运动特性，在高温条件下以一定程度的可控性将杂质原子掺杂到半导体中，来改变半导体衬底或扩散区域的导电类型或表面杂质浓度。
这叫做扩散技术。
二.杂质从扩散机制向半导体的扩散主要有两种形式:1.取代扩散在一定温度下，组成晶体的原子围绕它们的平衡位置移动。
总有一些原子振动更剧烈，有足够的能量克服周围原子的束缚，跑到其他地方，留下一个“空位”。
此时，如果杂质原子进入，它们将沿着这些空位扩散，这被称为替代扩散。
硼(b)、磷(p)、砷(As)等。
属于这种扩散。
2.间隙通常存在于通过间隙扩散组成晶体的原子之间。
一些杂质原子进入晶体后，从这个原子间隙进入另一个原子间隙，并一个接一个地向前跳跃。
这种扩散称为间隙扩散。
金、铜、银等。
属于这种扩散。
3.扩散方程扩散运动总是从高浓度移动到低浓度。
运动速度与温度、浓度梯度等有关。
运动定律可以用扩散方程来表示，具体的数学表达式是:(3)-这种均匀的高浓度扩散也通常用于晶体管制造中的欧姆接触，例如基极引线以降低接触电阻。
除了改变杂质浓度之外，扩散是另一个更重要的功能，用于改变导电类型和在硅平面工艺中制造PN 结。
第一节扩散原理扩散是一种常见的自然现象，有浓度梯度就有扩散。
扩散运动是微观粒子、原子或分子热运动的统计结果。
在一定的温度下，杂质原子具有一定的能量，可以克服一定的阻力进入半导体并在其中缓慢移动。
扩散⼯艺知识..第三章扩散⼯艺在前⾯“材料⼯艺”⼀章，我们就曾经讲过⼀种叫“三重扩散”的⼯艺，那是对衬底⽽⾔相同导电类型杂质扩散。
这样的同质⾼浓度扩散，在晶体管制造中还常⽤来作欧姆接触，如做在基极电极引出处以降低接触电阻。
除了改变杂质浓度，扩散的另⼀个也是更主要的⼀个作⽤，是在硅平⾯⼯艺中⽤来改变导电类型，制造PN 结。
第⼀节扩散原理扩散是⼀种普通的⾃然现象，有浓度梯度就有扩散。
扩散运动是微观粒⼦原⼦或分⼦热运动的统计结果。
在⼀定温度下杂质原⼦具有⼀定的能量，能够克服某种阻⼒进⼊半导体，并在其中作缓慢的迁移运动。
⼀．扩散定义在⾼温条件下，利⽤物质从⾼浓度向低浓度运动的特性，将杂质原⼦以⼀定的可控性掺⼊到半导体中，改变半导体基⽚或已扩散过的区域的导电类型或表⾯杂质浓度的半导体制造技术，称为扩散⼯艺。
⼆．扩散机构杂质向半导体扩散主要以两种形式进⾏：1．替位式扩散⼀定温度下构成晶体的原⼦围绕着⾃⼰的平衡位置不停地运动。
其中总有⼀些原⼦振动得较厉害，有⾜够的能量克服周围原⼦对它的束缚，跑到其它地⽅，⽽在原处留下⼀个“空位”。
这时如有杂质原⼦进来，就会沿着这些空位进⾏扩散，这叫替位式扩散。
硼（B ）、磷（P ）、砷（As ）等属此种扩散。
2．间隙式扩散构成晶体的原⼦间往往存在着很⼤间隙，有些杂质原⼦进⼊晶体后，就从这个原⼦间隙进⼊到另⼀个原⼦间隙，逐次跳跃前进。
这种扩散称间隙式扩散。
⾦、铜、银等属此种扩散。
三．扩散⽅程扩散运动总是从浓度⾼处向浓度低处移动。
运动的快慢与温度、浓度梯度等有关。
其运动规律可⽤扩散⽅程表⽰，具体数学表达式为： N D tN 2?=?? （3-1）在⼀维情况下，即为： 22xN D t N ??=?? （3-2）式中：D 为扩散系数，是描述杂质扩散运动快慢的⼀种物理量；N 为杂质浓度；t 为扩散时间；x 为扩散到硅中的距离。
四．扩散系数杂质原⼦扩散的速度同扩散杂质的种类和扩散温度有关。
第三章扩散工艺在前面“材料工艺”一章，我们就曾经讲过一种叫“三重扩散”的工艺，那是对衬底而言相同导电类型杂质扩散。
这样的同质高浓度扩散，在晶体管制造中还常用来作欧姆接触，如做在基极电极引出处以降低接触电阻。
除了改变杂质浓度，扩散的另一个也是更主要的一个作用，是在硅平面工艺中用来改变导电类型，制造PN 结。
第一节 扩散原理扩散是一种普通的自然现象，有浓度梯度就有扩散。
扩散运动是微观粒子原子或分子热运动的统计结果。
在一定温度下杂质原子具有一定的能量，能够克服某种阻力进入半导体，并在其中作缓称为扩As ）t 为扩散时间；x 为扩散到硅中的距离。
四．扩散系数杂质原子扩散的速度同扩散杂质的种类和扩散温度有关。
为了定量描述杂质扩散速度，引入扩散系数D 这个物理量，D 越大扩散越快。
其表达式为：KT Ee D D ∆-=0（3-3）这里：D 0——当温度为无穷大时，D 的表现值，通常为常数；K ——玻尔兹曼常数，其值为8.023×10-5ev/o K ；T ——绝对温度，单位用“o K ”表示；E ∆——有关扩散过程的激活能，实际上就是杂质原子扩散时所必须克服的某种势垒。
扩散系数除与杂质种类、扩散温度有关，还与扩散气氛、衬底晶向、晶格完整性、衬底材料、本体掺杂浓度N B 及扩散杂质的表面浓度N S 等有关。
五．扩散杂质分布在半导体器件制造中，虽然采用的扩散工艺各有不同，但都可以分为一步法扩散和二步法扩散。
二步法扩散分预沉积和再分布两步。
一步法与二步法中的预沉积属恒定表面源扩散。
而二步法中的再扩散属限定表面源扩散。
由于恒定源和限定源扩散两者的边界和初始条件不同，因而扩散方程有不同的解，杂质在硅中的分布状况也就不同。
1．恒定源扩散在恒定源扩散过程中，硅片的表面与浓度始终不变的杂质（气相或固相）相接触，即在整个扩散过程中硅片的表面浓度N S 保持恒定，故称为恒定源扩散。
恒定源扩散的杂质浓度分布的表达式是：t 三个式中的e Dt x 42-为高斯函数，故这种杂质分布也叫高斯分布。

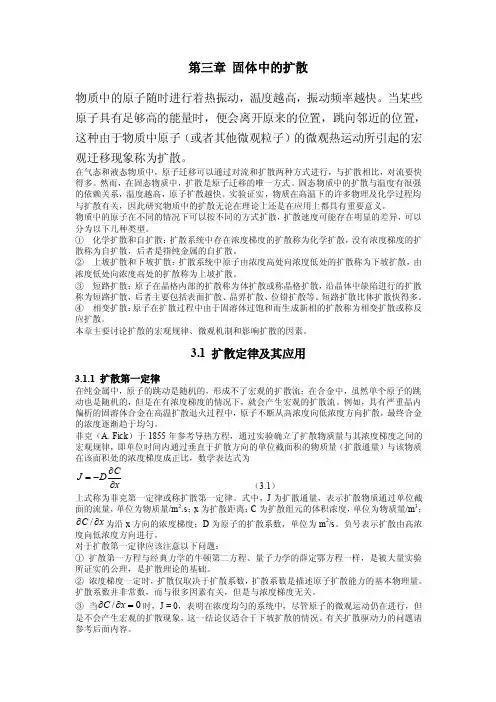

第三章 固体中的扩散物质中的原子随时进行着热振动，温度越高，振动频率越快。
当某些原子具有足够高的能量时，便会离开原来的位置，跳向邻近的位置，这种由于物质中原子（或者其他微观粒子）的微观热运动所引起的宏观迁移现象称为扩散。
在气态和液态物质中，原子迁移可以通过对流和扩散两种方式进行，与扩散相比，对流要快得多。
然而，在固态物质中，扩散是原子迁移的唯一方式。
固态物质中的扩散与温度有很强的依赖关系，温度越高，原子扩散越快。
实验证实，物质在高温下的许多物理及化学过程均与扩散有关，因此研究物质中的扩散无论在理论上还是在应用上都具有重要意义。
物质中的原子在不同的情况下可以按不同的方式扩散，扩散速度可能存在明显的差异，可以分为以下几种类型。
① 化学扩散和自扩散：扩散系统中存在浓度梯度的扩散称为化学扩散，没有浓度梯度的扩散称为自扩散，后者是指纯金属的自扩散。
② 上坡扩散和下坡扩散：扩散系统中原子由浓度高处向浓度低处的扩散称为下坡扩散，由浓度低处向浓度高处的扩散称为上坡扩散。
③ 短路扩散：原子在晶格内部的扩散称为体扩散或称晶格扩散，沿晶体中缺陷进行的扩散称为短路扩散，后者主要包括表面扩散、晶界扩散、位错扩散等。
短路扩散比体扩散快得多。
④ 相变扩散：原子在扩散过程中由于固溶体过饱和而生成新相的扩散称为相变扩散或称反应扩散。
本章主要讨论扩散的宏观规律、微观机制和影响扩散的因素。
3.1 扩散定律及其应用3.1.1 扩散第一定律在纯金属中，原子的跳动是随机的，形成不了宏观的扩散流；在合金中，虽然单个原子的跳动也是随机的，但是在有浓度梯度的情况下，就会产生宏观的扩散流。
例如，具有严重晶内偏析的固溶体合金在高温扩散退火过程中，原子不断从高浓度向低浓度方向扩散，最终合金的浓度逐渐趋于均匀。
菲克（A. Fick ）于1855年参考导热方程，通过实验确立了扩散物质量与其浓度梯度之间的宏观规律，即单位时间内通过垂直于扩散方向的单位截面积的物质量（扩散通量）与该物质在该面积处的浓度梯度成正比，数学表达式为x CD J ∂∂-= （3.1）上式称为菲克第一定律或称扩散第一定律。
