过流保护与短路保护介绍

1、过电流保护的作用当供电线路中发生短路事故时，由短路保护装置起作用来切断电源，可防止事故的发生。

发生过电流事故时由过电流继电器或过流--过热继电器动作来实现过电流保护，或者在功率较大的设备上安装软启动装置来降低启动电流，以达到保护电动机的目的。

熔断器有一相熔断；电缆与电动机开关的接线端子连接不牢而松动脱落；电缆芯线一相断线；电动机定子绕组与接线端子连接不牢而脱落都能造成断相事故，防止这类事故的措施是采用晶体管断相过载保护装置，由断相保护电路来实现保护。

2 、漏电保护的作用（1）当系统漏电时能迅速切断电源；（2）当人体接触一相火线或带电物体时，在人体还未受到损伤前，即切断电源；（3）可以防止电气设备及供电线路的绝缘因受潮或者受到损伤时，发生漏电甚至发展到相间短路事故的发生；（4）对电网对地的电容电流进行有效的补偿，以减少漏电电流的危害；能不间断地监视被保护电网的绝缘状态。

3、保护接地的作用（1）当人身触及带电的设备外壳时，人体与接地装置构成并联电路，由于保护接地电阻小，而人体电阻值大得多，所以大部分漏电电流通过接地装置流入大地，大大的减少了通过人体的直接漏电电流，这样降低了对人体的触电电流，就降低了对人体的触电危险。

（2）能减少直接漏电电流，从而减少了因漏电电流产生的电火花能量，因而也就减小了电火花引爆瓦斯、煤尘的可能性。

（3）对于无选择性的漏电保护装置，保护接地可使一相接地故障易于查找。

过电流保护（一）概念、原因与危害所谓过电流是指流过电气设备和电缆的电流超过了它们的额定值。

电气设备和电缆出现过电流后，一般会引起它们过热，严重时会将它们烧毁，甚至引起电火灾和瓦斯、煤尘爆炸，对煤矿井下危害极大，必须加以预防。

煤矿井下常见的过电流故障有短路、过负荷、断相。

短路——是指电流不流经负载，而是经过电阻很小的导体直接形成回路，特点是电流很大。

能够在极短的时间内烧毁电气设备，甚至引起火灾或引燃井下瓦斯、煤尘，造成瓦斯、煤尘爆炸事故。

短路过载过流保护公司标准化编码 [QQX96QT-XQQB89Q8-NQQJ6Q8-MQM9N]短路保护、过载保护、零压保护的概念（转载）（如果有不理解的地方，请联系）短路保护、过载保护、零压保护的概念每个电气设备都有它的额定功率，当超过额定功率是就叫做过载，对这种状态的保护就叫做过载保护对于防止电气设备内部发生短路的保护就叫做短路保护零压保护又叫失压保护，当停电发生时具有上述功能的电路会自动跳闸，在下次送电时用电设备不会自行起动。

这种功能目的在于防止停电时操作人员忘记切断电源，在下次来电时用电设备自行起动造成意外事故。

一般的接触器控制电路具有此功能。

1.短路保护电气控制线路中的电器或配线绝缘遭到损坏、负载短路、接线错误时，都将产生短路故障。

短路时产生的瞬时故障电流是额定电流的十几至几十倍。

电气设备或配电线路因短路电流产生的强大电动力可能损坏、产生电弧，甚至引起火灾。

短路保护要求在短路故障产生后的极短时间内切断电源，常用方法是在线路中串接熔断器或低压断路器。

低压断路器动作电流整定为电动机起动电流的倍。

2.过电流保护过电流是指电动机或电器元件超过其额定电流的运行状态，过电流一般比短路电流小，在6倍额定电流以内。

电气线路中发生过电流的可能性大于短路，特别是在电动机频繁起动和频繁正反转时。

在过电流情况下，若能在达到最大允许温升之前电流值恢复正常，电器元件仍能正常工作，但是过电流造成的冲击电流会损坏电动机，所产生的瞬时电磁大转矩会损坏机械传动部件，因此要及时切断电源。

过电流保护常用过电流继电器实现。

将过电流继电器线圈串接在被保护线路中，当电流达到其整定值，过电流继电器动作，其常闭触头串接在接触器线圈所在的支路中，使接触器线圈断电，再通过主电路中接触器的主触头断开，使电动机电源及时切断。

3.过载保护过载是指电动机运行电流超过其额定电流但小于倍额定电流的运行状态，此运行状态在过电流运行状态范围内。

若电动机长期过载运行，其绕组温升将超过允许值而绝缘老化或损坏。

煤矿井下供电三大保护（一）矿井低压电的电流保护一、常见过电流故障的类型低压电网运行中，常见的过电流故障有短路、过负荷（过载）和单相断线三种情况。

什么是短路电流？我们首先通过一个简单的实例来说明这一问题：在正常情况下流过导线、灯的电流为：I=V/R=220/（R1+R2+R3）=220/50.48=4.36A如果在灯头处两根导线相互碰头等于灯泡电阻没有接入，此时流过导线的电流则为：I=V/R=220/（R2+R3）=220/2.08=105.5A1、短路是指供电线路的相与相之间经导线直接逢接成回路。

短路时，流过供电线路的电流称为短路电流。

在井下中性点不接地的供电系统中，短路分为三相、两相两种，而单相接地不属于短路，但可发展为短路。

⑴短路故障发生的原因①线路与电气设备绝缘破坏。

例如，绝缘老化、绝缘受潮，接线（头）工艺不合格，设备内部的电气缺陷和电缆质量低及大气过电压等。

②受机械性破坏。

例如，受到运输机械的撞击，片帮、冒顶物的砸伤，炮崩，电缆敷设半径过小等。

③误接线、误码操作。

例如，相序不同线路的并联，带电进行封装接地线与带封装接地线送电，局部检修送电等。

④严重隐患点。

例如，“鸡爪子”、“羊尾巴”处。

⑤带电检修电气设备。

⑥带电移挪电气设备。

⑵短路故障的危害短路事故是煤矿常见的恶性事故之一，它产生的电流很大，在短路点电弧的中心温度一般在2500℃~4000℃，可在极短的时间内烧毁线路或电气设备，甚至引起火灾。

在遇瓦斯、煤尘时，可以引起燃烧或爆炸.短路可使电网电压急剧下降，影响电气设备的正常工作。

2、过负荷过负荷也称为过载，是指实际流过电气设备的电流超过其额电流，又超过了允许的过流时间。

从过流和时间两个量来说，都是相对量，必须具备过流和超时这两个条件，才称为过负荷。

过负荷常烧坏井下电气设备，造成过负荷的原因有：电源电压过低；重载起动；机械性堵转和单相断相。

其共同表现是：电气设备超允许时间的过电流，设备的温升超过其允许温升，有时会引起线路着火，甚至扩大为火灾或重大事故。

短路电流漏电保护及其区别Standardization of sany group #QS8QHH-HHGX8Q8-GNHHJ8-HHMHGN#什么是短路保护短路保护是在电路发生故障，比如不经过负载，导线的电阻几乎可以忽略不计，因此瞬间产生的极大的电流提供切断电源，防止设备损坏和造成事故。

短路保护是指在电气线路发生短路故障后能保证迅速、可靠地将电源切断，以避免电气设备受到短路电流的冲击而造成损坏的保护。

一般情况下短路保护器件应安装在愈靠近供电电源端愈好，通常安装在电源开关的下面，这样不仅可以扩大短路保护的范围，而且，可以起到电气线路与电源的隔离作用，更加便于安装和维修。

对于一些有短路保护要求的设备，其短路保护器件，应安装在靠近被保护设备处。

断路器的短路保护是指相间、相零、相地等电流徒然增大很多的一种保护。

漏电保护对非接地短路不起作用。

什么是漏电保护漏电保护是利用漏电保护装置来防止电气事故的一种安全技术措施。

漏电保护装置又称为剩余电流保护装置（ResidualCurrentOperatedProtectiveDevice，缩写RCD）。

漏电保护装置是一种低压安全保护电器，主要用于单相电击保护，也用于防止由漏电引起的火灾，还可用于检测和切断各种一相接地故障。

漏电保护装置的功能是提供间接接触电击保护，而额定漏电动作电流不大于30mA的漏电保护装置，在其他保护措施失效时，也可作为直接接触电击的补充保护，但不能作为基本的保护措施。

实践证明，漏电保护装置和其他电气安全技术措施配合使用，在防止电气事故方面有显着的作用。

本节就漏电保护装置的原理及应用进行介绍。

漏电保护是一种重要的电气安全保护装置，除要了解漏电保护装置的工作原理外，还要重点掌握漏电保护装置的应用场所，选用和安装要求，在安装应保证所有的工作机线都穿过漏电保护装置，保护零线不能接入漏电保护装置。

对于漏电保护器误动作和振动作的原因和防止措施，也应该掌握。

电路基础原理电路中的短路故障与过流保护电路基础原理：电路中的短路故障与过流保护在日常生活中，电路是我们离不开的重要元素。

无论是家庭用电还是工业生产，电路都起着至关重要的作用。

然而，电路在运行的过程中常常会出现一些故障，其中最常见的问题就是短路和过流。

本文将深入探讨电路中的短路故障与过流保护原理。

首先，我们来了解什么是短路。

简单来说，短路就是电路中两个或多个节点之间出现低阻抗的连接，导致电流瞬间增大。

这种连接可能是由于导线之间的接触不良、元件被损坏或者电路设计错误等原因引起的。

短路会导致电路的正常工作受到严重干扰，可能引起电线过热甚至起火等严重后果。

为了保护电路和设备不受短路故障的影响，人们发明了过流保护装置。

过流保护器（或称保险丝）是一种能够在电路中快速断开电流的装置。

当电流超过设定值时，过流保护器会瞬间切断电路，阻止电流继续流动。

这项技术能够有效地保护电路和设备，避免电流过大引起的危险。

然而，只靠过流保护器还不能完全解决短路故障的问题。

有时，短路故障可能会导致电路中的其他元件受损，甚至影响到整个电路系统。

为了更好地应对短路故障，人们发明了差动保护。

差动保护装置通过检测电路中进出电流的差值，来判断是否存在短路故障。

一旦检测到差值超出设定范围，差动保护器会迅速切断电路，起到短路保护的作用。

除了差动保护，地面故障保护也是非常重要的一种保护电路免受短路故障影响的技术。

地面故障是指电路中的相位导线与地线之间发生短路。

这种故障可能会导致电路中的电流异常增大，造成严重的安全隐患。

为了避免地面故障的发生，人们在电路中加入了地漏保护装置。

当地漏电流超过设定值时，地漏保护器会迅速切断电路，以防止短路故障的发生。

总之，电路中的短路故障与过流保护是电路设计和运行中非常重要的问题。

短路故障可能导致电路和设备受损，甚至引发严重后果。

通过使用过流保护装置、差动保护装置和地漏保护装置等技术，我们可以更好地保护电路的安全运行。

IGBT——过流、短路保护短路与过流之前我们介绍过IGBT的短路测试，今天我们来聊聊IGBT短路和过流时该如何保护。

首先一点，对IGBT的过流或短路保护响应时间必须快，必须在10us以内完成。

一般来说，过电流是IGBT电力电子线路中经常发生的故障和损坏IGBT的主要原因之一，过流保护应当首先考虑。

过流与短路保护是两个概念，它们既有联系也有区别。

过流大多数是指某种原因引起的负载过载；短路是指桥臂直通，或主电压经过开关IGBT的无负载回路，它们的保护方法也有一定区别。

如过流保护常用电流检也传感器，短路保护常通过检测IGBT饱和压降，配合驱动电路来实现。

不同的功率有不同的方法来实现过流或短路保护。

短路分为一类及二类两种，但这两种短路都有一个共同点，那就是，IGBT会出现“退饱和现象”，当IGBT一旦退出饱和区，它的损耗会成百倍的往上升，那么允许持续这种状态的时会非常苛刻了，只有10us，我们需要靠驱动器发现这一行为并关掉门极。

IGBT过流的情况则是，回路电感较大，电流爬升很慢（相对于短路），IGBT不会发生退饱和现象，但是由于电流比正常工况要高很多，因此经过若干个开关周期后，IGBT的损耗也会比较高，结温也会迅速上升，从而导致失效。

在这时，IGBT驱动器一般是不能及时发现这一现象的，因为IGBT的饱和压降的变化很微弱，驱动器通常识别不到这种变化。

所以需要靠电流传感器来感知电流的数值，对系统进行保护。

所以，我们认为，IGBT驱动器是为了解决短路保护，而过流保护则是由电流传感器来完成。

IGBT发生短路时，描述短路电流的数学表达式如下，这是一个线性方程。

它表示，在短路发生时，电流的绝对值与电压，回路中的电感量，及整个过程持续的时间有关系。

绝大部分的短路母线电压都是在额定点的影响短路电流的因素主要是“短路回路中的电感量”。

因此对短路行为进行分类定义时，短路回路中的电感量是主要的分类依据。

如果短路回路中的电感量再继续增大，那么电流变化率就变得更低，此时就不是短路了，变成“过流”了。

电路保护的四种保护方式电路保护是指对电路中存在的可能对电路或电器设备造成损害的故障或过电压进行保护或限制，以保证安全、稳定运行的一种措施。

目前有许多电路保护方式，其中最常见的有四种，分别是熔丝保护、过电流保护、电子继电器保护和断路器保护。

接下来，我们将详细介绍这四种电路保护方式。

1. 熔丝保护熔丝保护是将一个金属丝制成的熔丝连接在电路的保护位上，当电路中出现过流时，熔丝会被加热熔断，断开电路，起到保护电器的作用。

这种方式简单易行，且成本低廉，但需要手动更换熔丝，且无法控制保护时间，只能提供短时间的过载保护。

2. 过电流保护过电流保护用于检测电路中的电流是否超出额定值，一旦超出，它会自动切断电路，保护电器。

过电流保护可以分为电磁式过流继电器保护和电子式过流继电器保护。

电磁式过流继电器同时也可以抵抗瞬间过电流，在一定程度上对电器起到保护作用。

电子式过流继电器可以提高保护精度和保护时间的控制。

3. 电子继电器保护电子继电器保护是一种电子设备，在电路中起到过电流和过电压保护作用。

它能够对发生故障的电路进行快速、准确的诊断和保护。

电子继电器保护不仅可以检测电流、电压，还可以检测相序、相位等，保证电器的安全与稳定工作。

4. 断路器保护断路器保护是一种电气开关，可以用于控制电器的电路开关，并提供保护功能。

它可以在发生过载或短路时，自动断开电路，保护电器不受损害。

断路器保护还可以起到手动断电的作用，更方便安全。

总结以上所介绍的四种电路保护方式，各有其优点和适用范围。

熔丝保护简单粗暴，成本低廉，但使用不太方便。

过电流保护的保护时间和保护精度都非常高，但是需要检测范围较小。

电子继电器保护可以提供全方位保护，但成本较高。

断路器保护操作方便，可以手动断电，但是需要抵抗瞬间过电流的性能较差。

因此，在选择电路保护方式时，应根据电路的特点和需要进行具体分析和选择。

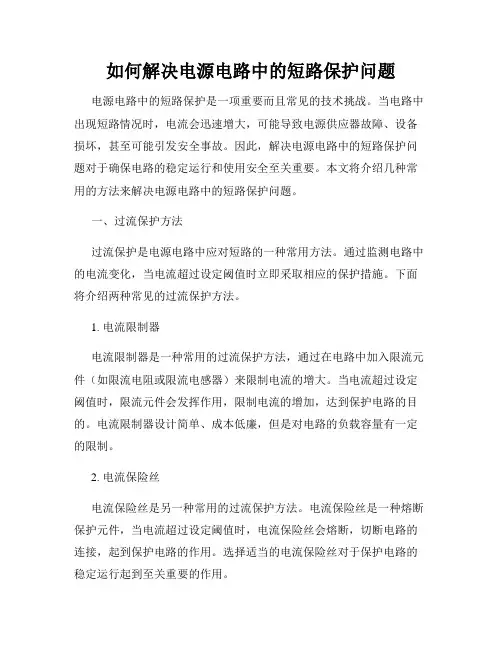

如何解决电源电路中的短路保护问题电源电路中的短路保护是一项重要而且常见的技术挑战。

当电路中出现短路情况时，电流会迅速增大，可能导致电源供应器故障、设备损坏，甚至可能引发安全事故。

因此，解决电源电路中的短路保护问题对于确保电路的稳定运行和使用安全至关重要。

本文将介绍几种常用的方法来解决电源电路中的短路保护问题。

一、过流保护方法过流保护是电源电路中应对短路的一种常用方法。

通过监测电路中的电流变化，当电流超过设定阈值时立即采取相应的保护措施。

下面将介绍两种常见的过流保护方法。

1. 电流限制器电流限制器是一种常用的过流保护方法，通过在电路中加入限流元件（如限流电阻或限流电感器）来限制电流的增大。

当电流超过设定阈值时，限流元件会发挥作用，限制电流的增加，达到保护电路的目的。

电流限制器设计简单、成本低廉，但是对电路的负载容量有一定的限制。

2. 电流保险丝电流保险丝是另一种常用的过流保护方法。

电流保险丝是一种熔断保护元件，当电流超过设定阈值时，电流保险丝会熔断，切断电路的连接，起到保护电路的作用。

选择适当的电流保险丝对于保护电路的稳定运行起到至关重要的作用。

二、过压保护方法除了过流保护外，过压保护也是电源电路中解决短路保护问题的重要手段。

当电路中出现过电压情况时，可能会导致电源供应器故障，设备受损。

下面将介绍两种常见的过压保护方法。

1. 过压保护电路过压保护电路是一种常见的过压保护方法。

通过引入过压检测电路，监测电路中的电压变化。

当电压超过设定阈值时，过压保护电路会自动切断电源供应，起到保护电路的作用。

这种方法灵活、可靠，能够及时发现过压情况并采取措施。

2. 过压保护器过压保护器是另一种常见的过压保护方法。

过压保护器一般安装在电路的输入端，当电压超过设定阈值时，过压保护器会自动切断电源供应，保护电路的稳定运行。

选择适当的过压保护器对于电路的保护起到至关重要的作用。

三、短路保护电路设计注意事项在设计电源电路中的短路保护电路时，有一些注意事项需要考虑。

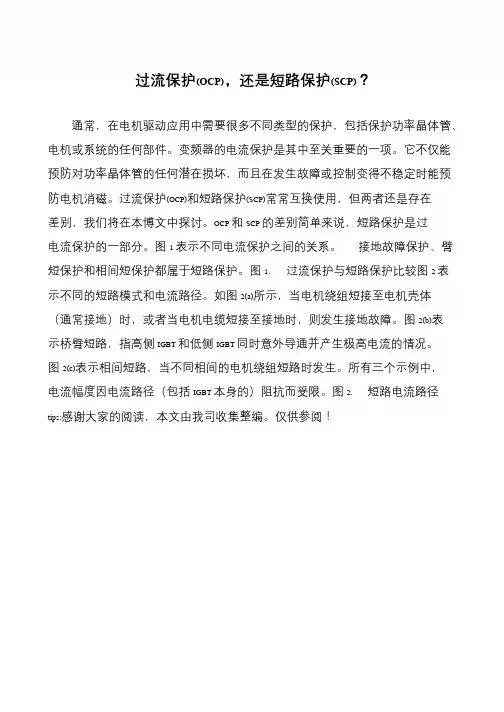

过流保护(OCP)，还是短路保护(SCP)？
通常，在电机驱动应用中需要很多不同类型的保护，包括保护功率晶体管、电机或系统的任何部件。

变频器的电流保护是其中至关重要的一项。

它不仅能预防对功率晶体管的任何潜在损坏，而且在发生故障或控制变得不稳定时能预防电机消磁。

过流保护(OCP)和短路保护(SCP)常常互换使用，但两者还是存在差别，我们将在本博文中探讨。

OCP 和SCP 的差别简单来说，短路保护是过电流保护的一部分。

图1 表示不同电流保护之间的关系。

接地故障保护、臂短保护和相间短保护都属于短路保护。

图1. 过流保护与短路保护比较图2 表示不同的短路模式和电流路径。

如图2(a)所示，当电机绕组短接至电机壳体（通常接地）时，或者当电机电缆短接至接地时，则发生接地故障。

图2(b)表示桥臂短路，指高侧IGBT 和低侧IGBT 同时意外导通并产生极高电流的情况。

图2(c)表示相间短路，当不同相间的电机绕组短路时发生。

所有三个示例中，电流幅度因电流路径（包括IGBT 本身的）阻抗而受限。

图2. 短路电流路径tips:感谢大家的阅读，本文由我司收集整编。

仅供参阅！。

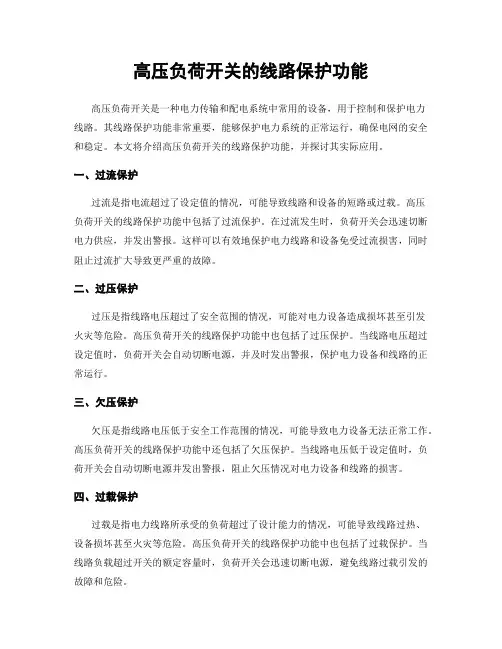

高压负荷开关的线路保护功能高压负荷开关是一种电力传输和配电系统中常用的设备，用于控制和保护电力线路。

其线路保护功能非常重要，能够保护电力系统的正常运行，确保电网的安全和稳定。

本文将介绍高压负荷开关的线路保护功能，并探讨其实际应用。

一、过流保护过流是指电流超过了设定值的情况，可能导致线路和设备的短路或过载。

高压负荷开关的线路保护功能中包括了过流保护。

在过流发生时，负荷开关会迅速切断电力供应，并发出警报。

这样可以有效地保护电力线路和设备免受过流损害，同时阻止过流扩大导致更严重的故障。

二、过压保护过压是指线路电压超过了安全范围的情况，可能对电力设备造成损坏甚至引发火灾等危险。

高压负荷开关的线路保护功能中也包括了过压保护。

当线路电压超过设定值时，负荷开关会自动切断电源，并及时发出警报，保护电力设备和线路的正常运行。

三、欠压保护欠压是指线路电压低于安全工作范围的情况，可能导致电力设备无法正常工作。

高压负荷开关的线路保护功能中还包括了欠压保护。

当线路电压低于设定值时，负荷开关会自动切断电源并发出警报，阻止欠压情况对电力设备和线路的损害。

四、过载保护过载是指电力线路所承受的负荷超过了设计能力的情况，可能导致线路过热、设备损坏甚至火灾等危险。

高压负荷开关的线路保护功能中也包括了过载保护。

当线路负载超过开关的额定容量时，负荷开关会迅速切断电源，避免线路过载引发的故障和危险。

五、短路保护短路是指电流在线路上出现突然大幅度增加的情况，可能导致线路和设备烧毁、火灾等危险。

高压负荷开关的线路保护功能中包括了短路保护。

当线路发生短路时，负荷开关会迅速切断电源，阻止短路电流的扩大，保护线路和电力设备免受短路损害。

六、接地保护接地故障是指电力线路无法安全地接地的情况，可能导致电流泄漏和电击等危险。

高压负荷开关的线路保护功能中还包括了接地保护。

当线路发生接地故障时，负荷开关会迅速切断电源，并及时发出警报，保护人员免受电流泄漏和电击的伤害。
