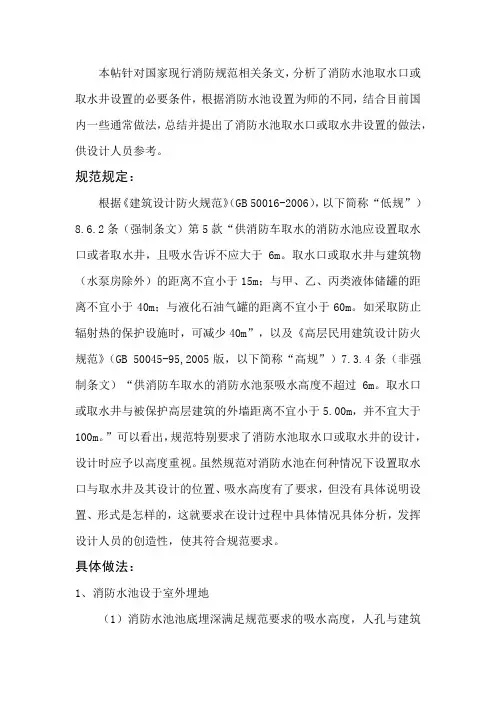

建筑消防水池取水井的设置

本帖针对国家现行消防规范相关条文，分析了消防水池取水口或取水井设置的必要条件，根据消防水池设置为师的不同，结合目前国内一些通常做法，总结并提出了消防水池取水口或取水井设置的做法，供设计人员参考。

规范规定：根据《建筑设计防火规范》（GB 50016-2006），以下简称“低规”）8.6.2条（强制条文）第5款“供消防车取水的消防水池应设置取水口或者取水井，且吸水告诉不应大于6m。

取水口或取水井与建筑物（水泵房除外）的距离不宜小于15m；与甲、乙、丙类液体储罐的距离不宜小于40m；与液化石油气罐的距离不宜小于60m。

如采取防止辐射热的保护设施时，可减少40m”，以及《高层民用建筑设计防火规范》（GB 50045-95,2005版，以下简称“高规”）7.3.4条（非强制条文）“供消防车取水的消防水池泵吸水高度不超过6m。

取水口或取水井与被保护高层建筑的外墙距离不宜小于5.00m，并不宜大于100m。

”可以看出，规范特别要求了消防水池取水口或取水井的设计，设计时应予以高度重视。

虽然规范对消防水池在何种情况下设置取水口与取水井及其设计的位置、吸水高度有了要求，但没有具体说明设置、形式是怎样的，这就要求在设计过程中具体情况具体分析，发挥设计人员的创造性，使其符合规范要求。

具体做法：1、消防水池设于室外埋地（1）消防水池池底埋深满足规范要求的吸水高度，人孔与建筑物外墙的距离满足规范要求时，消防水池的人孔可直接兼做取水口，其特点是简单方便，没有附加的工程量，节约投资。

具体做法如下图所示：（2）消防水池底埋深满足规范要求的吸水高度，人孔与建筑物外墙的距离不满足规范要求时。

消防水池的人孔不能直接兼做取水口，应另设置一座取水井或取水口，具体做法下图所示。

其特点是较简单方便，附加的工程量、投资不多。

连通管管径应按所需的消防流量经计算确定，一般不宜小于DN400；取水井的有效容积应按不小于消防车载最大一台水泵3min的流量确定。

本帖针对国家现行消防规范相关条文，分析了消防水池取水口或取水井设置的必要条件，根据消防水池设置为师的不同，结合目前国内一些通常做法，总结并提出了消防水池取水口或取水井设置的做法，供设计人员参考。

规范规定：根据《建筑设计防火规范》（GB 50016-2006），以下简称“低规”）8.6.2条（强制条文）第5款“供消防车取水的消防水池应设置取水口或者取水井，且吸水告诉不应大于6m。

取水口或取水井与建筑物（水泵房除外）的距离不宜小于15m；与甲、乙、丙类液体储罐的距离不宜小于40m；与液化石油气罐的距离不宜小于60m。

如采取防止辐射热的保护设施时，可减少40m”，以及《高层民用建筑设计防火规范》（GB 50045-95,2005版，以下简称“高规”）7.3.4条（非强制条文）“供消防车取水的消防水池泵吸水高度不超过6m。

取水口或取水井与被保护高层建筑的外墙距离不宜小于5.00m，并不宜大于100m。

”可以看出，规范特别要求了消防水池取水口或取水井的设计，设计时应予以高度重视。

虽然规范对消防水池在何种情况下设置取水口与取水井及其设计的位置、吸水高度有了要求，但没有具体说明设置、形式是怎样的，这就要求在设计过程中具体情况具体分析，发挥设计人员的创造性，使其符合规范要求。

具体做法：1、消防水池设于室外埋地（1）消防水池池底埋深满足规范要求的吸水高度，人孔与建筑物外墙的距离满足规范要求时，消防水池的人孔可直接兼做取水口，其特点是简单方便，没有附加的工程量，节约投资。

具体做法如下图所示：（2）消防水池底埋深满足规范要求的吸水高度，人孔与建筑物外墙的距离不满足规范要求时。

消防水池的人孔不能直接兼做取水口，应另设置一座取水井或取水口，具体做法下图所示。

其特点是较简单方便，附加的工程量、投资不多。

连通管管径应按所需的消防流量经计算确定，一般不宜小于DN400；取水井的有效容积应按不小于消防车载最大一台水泵3min的流量确定。

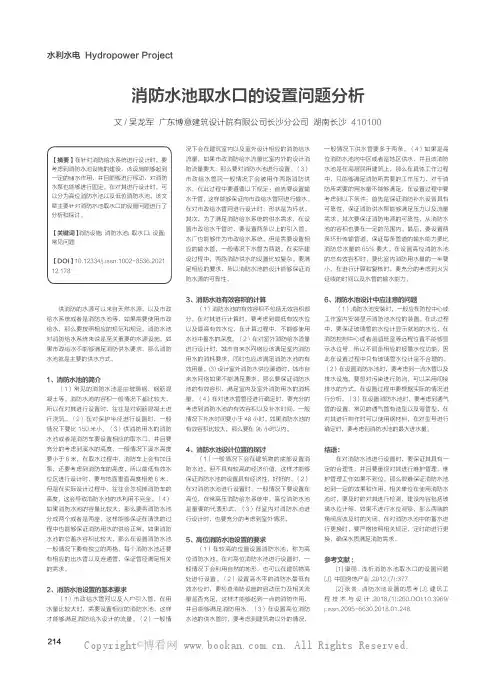

水利水电 Hydropower Project消防水池取水口的设置问题分析文/吴龙军 广东博意建筑设计院有限公司长沙分公司 湖南长沙 410100【摘要】在针对消防给水系统进行设计时，要考虑到消防水池设施的建设，该设施能够起到一定的储水作用，并且能够进行移动，对消防水泵也能够进行固定。

在对其进行设计时，可以分为高位消防水池以及低位消防水池。

该文章主要针对消防水池取水口的设置问题进行了分析和探讨。

【关键词】消防设施；消防水池；取水口；设置；常见问题【DOI】10.12334/j.issn.1002-8536.2021.12.178供消防的水源可以来自天然水源，以及市政给水系统或者是消防水池等，如果需要使用市政给水，那么要按照相应的规范和规定。

消防水池对消防给水系统来说是至关重要的水源设施，如果市政给水不能够满足消防供水要求，那么消防水池就是主要的供水方式。

1、消防水池的简介（1）常见的消防水池是由玻璃钢、钢筋混凝土等。

消防水池的容积一般情况下都比较大，所以在对其进行设置时，往往是对钢筋混凝土进行浇筑。

（2）在对保护半径进行设置时，一般情况下要比150米小。

（3）供消防用水的消防水池或者是消防车要设置相应的取水口，并且要充分的考虑到溪水的高度，一般情况下溪水高度要小于6米，在取水过程中，消防车上会有加压泵，还要考虑到消防车的高度，所以最低有效水位区进行设计时，要与地面垂直高度相差6米，但是在实际设计过程中，往往会忽视掉消防车的高度，这会导致消防水池的水利用不完全。

（4）如果消防水池的容量比较大，那么要将消防水池分成两个或者是两座，这样能够保证在清洗的过程中也能够保证消防用水的供给正常。

如果消防水池的总蓄水容积比较大，那么在设置消防水池一般情况下要有独立的两格。

每个消防水池还要有相应的出水管以及连通管，保证管径满足相关的需求。

2、消防水池设置的基本要求（1）市政给水管网以及入户引入管，在用水量比较大时，需要设置相应的消防水池，这样才能够满足消防给水设计的流量。

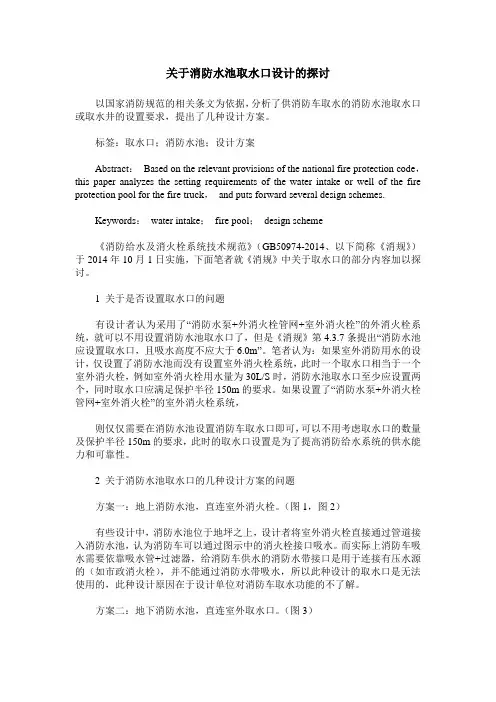

关于消防水池取水口设计的探讨以国家消防规范的相关条文为依据，分析了供消防车取水的消防水池取水口或取水井的设置要求，提出了几种设计方案。

标签：取水口；消防水池；设计方案Abstract：Based on the relevant provisions of the national fire protection code，this paper analyzes the setting requirements of the water intake or well of the fire protection pool for the fire truck，and puts forward several design schemes.Keywords：water intake；fire pool；design scheme《消防给水及消火栓系统技术规范》（GB50974-2014、以下简称《消规》）于2014年10月1日实施，下面笔者就《消规》中关于取水口的部分内容加以探讨。

1 关于是否设置取水口的问题有设计者认为采用了“消防水泵+外消火栓管网+室外消火栓”的外消火栓系统，就可以不用设置消防水池取水口了，但是《消规》第4.3.7条提出“消防水池应设置取水口，且吸水高度不应大于6.0m”。

笔者认为：如果室外消防用水的设计，仅设置了消防水池而没有设置室外消火栓系统，此时一个取水口相当于一个室外消火栓，例如室外消火栓用水量为30L/S时，消防水池取水口至少应设置两个，同时取水口应满足保护半径150m的要求。

如果设置了“消防水泵+外消火栓管网+室外消火栓”的室外消火栓系统，则仅仅需要在消防水池设置消防车取水口即可，可以不用考虑取水口的数量及保护半径150m的要求，此时的取水口设置是为了提高消防给水系统的供水能力和可靠性。

2 关于消防水池取水口的几种设计方案的问题方案一：地上消防水池，直连室外消火栓。

（图1，图2）有些设计中，消防水池位于地坪之上，设计者将室外消火栓直接通过管道接入消防水池，认为消防车可以通过图示中的消火栓接口吸水。

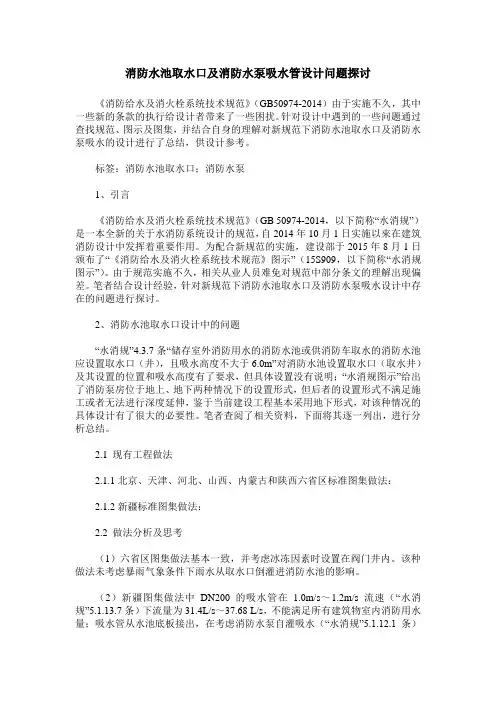

消防水池取水口及消防水泵吸水管设计问题探讨《消防给水及消火栓系统技术规范》（GB50974-2014）由于实施不久，其中一些新的条款的执行给设计者带来了一些困扰。

针对设计中遇到的一些问题通过查找规范、图示及图集，并结合自身的理解对新规范下消防水池取水口及消防水泵吸水的设计进行了总结，供设计参考。

标签：消防水池取水口；消防水泵1、引言《消防给水及消火栓系统技术规范》（GB 50974-2014，以下简称“水消规”）是一本全新的关于水消防系统设计的规范，自2014年10月1日实施以來在建筑消防设计中发挥着重要作用。

为配合新规范的实施，建设部于2015年8月1日颁布了“《消防给水及消火栓系统技术规范》图示”（15S909，以下简称“水消规图示”）。

由于规范实施不久，相关从业人员难免对规范中部分条文的理解出现偏差。

笔者结合设计经验，针对新规范下消防水池取水口及消防水泵吸水设计中存在的问题进行探讨。

2、消防水池取水口设计中的问题“水消规”4.3.7条“储存室外消防用水的消防水池或供消防车取水的消防水池应设置取水口（井），且吸水高度不大于6.0m”对消防水池设置取水口（取水井）及其设置的位置和吸水高度有了要求，但具体设置没有说明；“水消规图示”给出了消防泵房位于地上、地下两种情况下的设置形式，但后者的设置形式不满足施工或者无法进行深度延伸，鉴于当前建设工程基本采用地下形式，对该种情况的具体设计有了很大的必要性。

笔者查阅了相关资料，下面将其逐一列出，进行分析总结。

2.1 现有工程做法2.1.1北京、天津、河北、山西、内蒙古和陕西六省区标准图集做法：2.1.2新疆标准图集做法：2.2 做法分析及思考（1）六省区图集做法基本一致，并考虑冰冻因素时设置在阀门井内。

该种做法未考虑暴雨气象条件下雨水从取水口倒灌进消防水池的影响。

（2）新疆图集做法中DN200的吸水管在 1.0m/s～1.2m/s流速（“水消规”5.1.13.7条）下流量为31.4L/s～37.68 L/s，不能满足所有建筑物室内消防用水量；吸水管从水池底板接出，在考虑消防水泵自灌吸水（“水消规”5.1.12.1条）的条件下是在最低水位以下，但其下方的设置的集水坑就没有意义了。

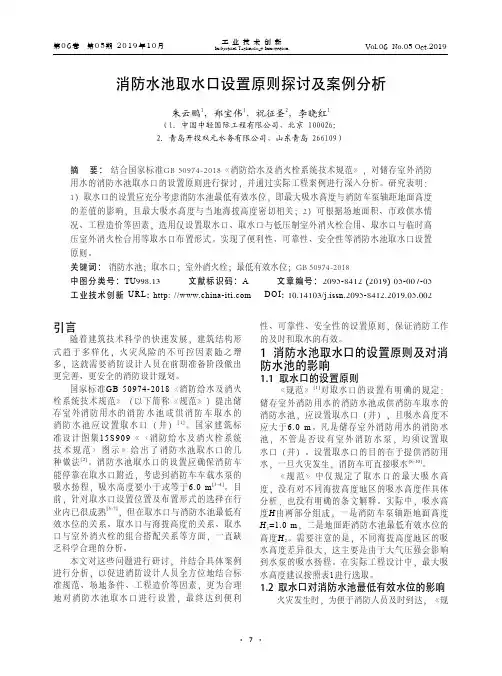

消防水池取水口设置原则探讨及案例分析朱云鹏1，郑宝伟1，祝征圣2，李晓红1（1. 中国中轻国际工程有限公司，北京 100026；2. 青岛开投双元水务有限公司，山东青岛 266109）摘 要：结合国家标准GB 50974-2018《消防给水及消火栓系统技术规范》，对储存室外消防用水的消防水池取水口的设置原则进行探讨，并通过实际工程案例进行深入分析。

研究表明：1）取水口的设置应充分考虑消防水池最低有效水位，即最大吸水高度与消防车泵轴距地面高度的差值的影响，且最大吸水高度与当地海拔高度密切相关；2）可根据场地面积、市政供水情况、工程造价等因素，选用仅设置取水口、取水口与低压制室外消火栓合用、取水口与临时高压室外消火栓合用等取水口布置形式。

实现了便利性、可靠性、安全性等消防水池取水口设置原则。

关键词： 消防水池；取水口；室外消火栓；最低有效水位；GB 50974-2018中图分类号：TU998.13文献标识码：A文章编号：2095-8412 (2019) 05-007-05工业技术创新 URL: http: // DOI: 10.14103/j.issn.2095-8412.2019.05.002引言随着建筑技术科学的快速发展，建筑结构形式趋于多样化，火灾风险的不可控因素随之增多，这就需要消防设计人员在前期准备阶段做出更完善、更安全的消防设计规划。

国家标准GB 50974-2018《消防给水及消火栓系统技术规范》（以下简称《规范》）提出储存室外消防用水的消防水池或供消防车取水的消防水池应设置取水口（井）[1]。

国家建筑标准设计图集15S909《〈消防给水及消火栓系统技术规范〉图示》给出了消防水池取水口的几种做法[2]。

消防水池取水口的设置应确保消防车能停靠在取水口附近，考虑到消防车车载水泵的吸水扬程，吸水高度要小于或等于6.0 m[3-4]。

目前，针对取水口设置位置及布置形式的选择在行业内已很成熟[5-7]，但在取水口与消防水池最低有效水位的关系、取水口与海拔高度的关系、取水口与室外消火栓的组合搭配关系等方面，一直缺乏科学合理的分析。

消防水池取水口设置原则探讨及案例分析朱云鹏1，郑宝伟1，祝征圣2，李晓红1（1. 中国中轻国际工程有限公司，北京 100026；2. 青岛开投双元水务有限公司，山东青岛 266109）摘 要：结合国家标准GB 50974-2018《消防给水及消火栓系统技术规范》，对储存室外消防用水的消防水池取水口的设置原则进行探讨，并通过实际工程案例进行深入分析。

研究表明：1）取水口的设置应充分考虑消防水池最低有效水位，即最大吸水高度与消防车泵轴距地面高度的差值的影响，且最大吸水高度与当地海拔高度密切相关；2）可根据场地面积、市政供水情况、工程造价等因素，选用仅设置取水口、取水口与低压制室外消火栓合用、取水口与临时高压室外消火栓合用等取水口布置形式。

实现了便利性、可靠性、安全性等消防水池取水口设置原则。

关键词： 消防水池；取水口；室外消火栓；最低有效水位；GB 50974-2018中图分类号：TU998.13文献标识码：A文章编号：2095-8412 (2019) 05-007-05工业技术创新 URL: http: // DOI: 10.14103/j.issn.2095-8412.2019.05.002引言随着建筑技术科学的快速发展，建筑结构形式趋于多样化，火灾风险的不可控因素随之增多，这就需要消防设计人员在前期准备阶段做出更完善、更安全的消防设计规划。

国家标准GB 50974-2018《消防给水及消火栓系统技术规范》（以下简称《规范》）提出储存室外消防用水的消防水池或供消防车取水的消防水池应设置取水口（井）[1]。

国家建筑标准设计图集15S909《〈消防给水及消火栓系统技术规范〉图示》给出了消防水池取水口的几种做法[2]。

消防水池取水口的设置应确保消防车能停靠在取水口附近，考虑到消防车车载水泵的吸水扬程，吸水高度要小于或等于6.0 m[3-4]。

目前，针对取水口设置位置及布置形式的选择在行业内已很成熟[5-7]，但在取水口与消防水池最低有效水位的关系、取水口与海拔高度的关系、取水口与室外消火栓的组合搭配关系等方面，一直缺乏科学合理的分析。

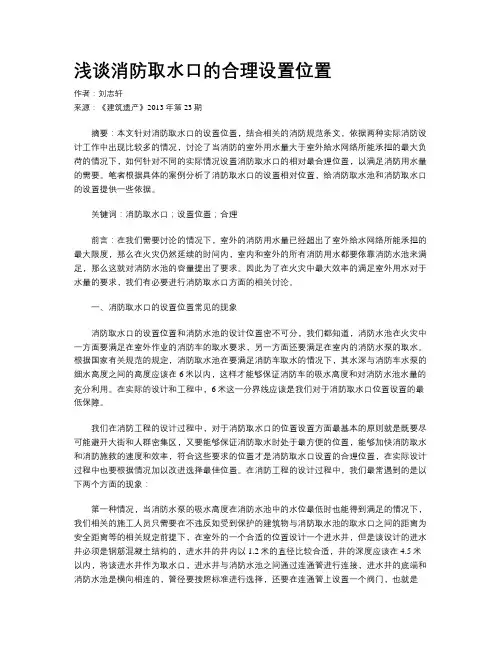

浅谈消防取水口的合理设置位置作者：刘志轩来源：《建筑遗产》2013年第23期摘要：本文针对消防取水口的设置位置，结合相关的消防规范条文，依据两种实际消防设计工作中出现比较多的情况，讨论了当消防的室外用水量大于室外給水网络所能承担的最大负荷的情况下，如何针对不同的实际情况设置消防取水口的相对最合理位置，以满足消防用水量的需要。

笔者根据具体的案例分析了消防取水口的设置相对位置，给消防取水池和消防取水口的设置提供一些依据。

关键词：消防取水口；设置位置；合理前言：在我们需要讨论的情况下，室外的消防用水量已经超出了室外给水网络所能承担的最大限度，那么在火灾仍然延续的时间内，室内和室外的所有消防用水都要依靠消防水池来满足，那么这就对消防水池的容量提出了要求。

因此为了在火灾中最大效率的满足室外用水对于水量的要求，我们有必要进行消防取水口方面的相关讨论。

一、消防取水口的设置位置常见的现象消防取水口的设置位置和消防水池的设计位置密不可分，我们都知道，消防水池在火灾中一方面要满足在室外作业的消防车的取水要求，另一方面还要满足在室内的消防水泵的取水。

根据国家有关规范的规定，消防取水池在要满足消防车取水的情况下，其水深与消防车水泵的细水高度之间的高度应该在6米以内，这样才能够保证消防车的吸水高度和对消防水池水量的充分利用。

在实际的设计和工程中，6米这一分界线应该是我们对于消防取水口位置设置的最低保障。

我们在消防工程的设计过程中，对于消防取水口的位置设置方面最基本的原则就是既要尽可能避开大街和人群密集区，又要能够保证消防取水时处于最方便的位置，能够加快消防取水和消防施救的速度和效率，符合这些要求的位置才是消防取水口设置的合理位置，在实际设计过程中也要根据情况加以改进选择最佳位置。

在消防工程的设计过程中，我们最常遇到的是以下两个方面的现象：第一种情况，当消防水泵的吸水高度在消防水池中的水位最低时也能得到满足的情况下，我们相关的施工人员只需要在不违反如受到保护的建筑物与消防取水池的取水口之间的距离为安全距离等的相关规定前提下，在室外的一个合适的位置设计一个进水井，但是该设计的进水井必须是钢筋混凝土结构的，进水井的井内以1.2米的直径比较合适，井的深度应该在4.5米以内，将该进水井作为取水口，进水井与消防水池之间通过连通管进行连接，进水井的底端和消防水池是横向相连的，管径要按照标准进行选择，还要在连通管上设置一个阀门，也就是说，在这种情况下，消防取水口的合理设置位置的几个要素是要在室外与周围的建筑物之间要有足够安全的距离而且对周边的交通和人民的生活产生干扰还能够保证消防车在火灾事故中能有最大的效率。

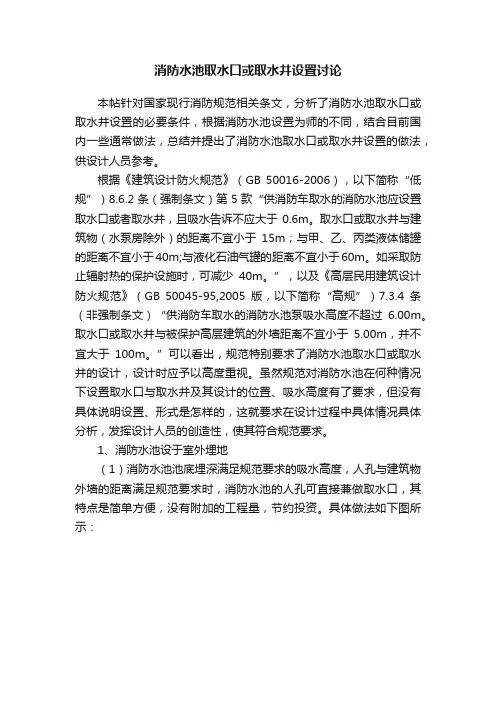

消防水池取水口或取水井设置讨论本帖针对国家现行消防规范相关条文，分析了消防水池取水口或取水井设置的必要条件，根据消防水池设置为师的不同，结合目前国内一些通常做法，总结并提出了消防水池取水口或取水井设置的做法，供设计人员参考。

根据《建筑设计防火规范》（GB 50016-2006），以下简称“低规”）8.6.2条（强制条文）第5款“供消防车取水的消防水池应设置取水口或者取水井，且吸水告诉不应大于0.6m。

取水口或取水井与建筑物（水泵房除外）的距离不宜小于15m；与甲、乙、丙类液体储罐的距离不宜小于40m;与液化石油气罐的距离不宜小于60m。

如采取防止辐射热的保护设施时，可减少40m。

”，以及《高层民用建筑设计防火规范》（GB 50045-95,2005版，以下简称“高规”）7.3.4条（非强制条文）“供消防车取水的消防水池泵吸水高度不超过6.00m。

取水口或取水井与被保护高层建筑的外墙距离不宜小于5.00m，并不宜大于100m。

”可以看出，规范特别要求了消防水池取水口或取水井的设计，设计时应予以高度重视。

虽然规范对消防水池在何种情况下设置取水口与取水井及其设计的位置、吸水高度有了要求，但没有具体说明设置、形式是怎样的，这就要求在设计过程中具体情况具体分析，发挥设计人员的创造性，使其符合规范要求。

1、消防水池设于室外埋地（1）消防水池池底埋深满足规范要求的吸水高度，人孔与建筑物外墙的距离满足规范要求时，消防水池的人孔可直接兼做取水口，其特点是简单方便，没有附加的工程量，节约投资。

具体做法如下图所示：（2）消防水池底埋深满足规范要求的吸水高度、人孔与建筑物外墙的距离不满足规范要求时。

消防水池的人孔不能直接兼做取水口，应另设置一座取水井或取水口，具体做法下图所示。

其特点是较简单方便，附加的工程量、投资不多。

连通管管径应按所需的消防流量经计算确定，一般不宜小于DN400；取水井的有效容积应按不小于消防车载最大一台水泵3min的流量确定。

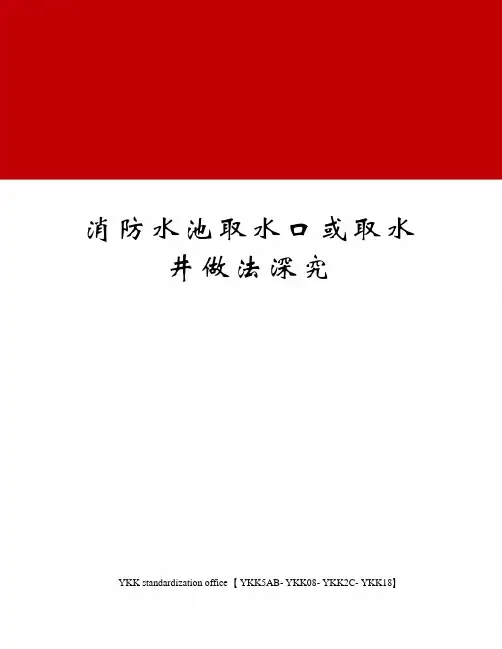

消防水池取水口或取水井做法深究YKK standardization office【 YKK5AB- YKK08- YKK2C- YKK18】1、消防水池设于室外埋地（1）消防水池池底埋深满足规范要求的吸水高度，人孔与建筑物外墙的距离满足规范要求时，消防水池的人孔可直接兼做取水口，其特点是简单方便，没有附加的工程量，节约投资。

具体做法如下图所示：（2）消防水池底埋深满足规范要求的吸水高度、人孔与建筑物外墙的距离不满足规范要求时。

消防水池的人孔不能直接兼做取水口，应另设置一座取水井或取水口，具体做法下图所示。

其特点是较简单方便，附加的工程量、投资不多。

连通管管径应按所需的消防流量经计算确定，一般不宜小于DN400；取水井的有效容积应按不小于消防车载最大一台水泵3min的流量确定。

水池埋于室外地下时，除考虑地面荷载等因素外，如有可能冰冻的，还应考虑其坐高水位应低于当地土壤最深冰冻线。

人孔、吸水井或阀门井的井盖应采取保温井盖等保温措施。

（3）消防水池池底埋深、人孔距建筑物外墙的距离均不满足规范要求的情况，在实际工程中发生的可能性较少，即使也有可通过相关专业协调，使其符合以上两种情况，做到设计、施工和使用方便，节约投资。

2、消防水池设于建筑物地下室内消防水池设于建筑物地下室内时，其取水口或取水井一定要设置在室外便于消防车取水的地方，并注意与其建筑物外墙的距离满足规范要求。

（1）吸水高度具体做法如下，其特点是较简单方便，附加的工程量、投资不多。

（2）吸水高度不满足规范要求通常的做法是在水池内或地下室泵房内设置满足室外消防流量的提升水泵；还应特别注意在吸水井或室外消火栓井内设置提升水泵的控制按钮，并配合电气专业，设计其和联动系统。

具体做法如下图所示：但这种水泵提升方式存在以下疑问：①水泵的流量是以室外消防用水量、室内消防用水量还是以室内外消防用水量之和确定？②提升水泵只有在室外消防、消防主泵供电或本身故障不能启动时，才需要工作。

消防取水井距离建筑物的要求作为消防设施的重要组成部分，消防取水井在火灾发生时起着至关重要的作用。

消防取水井的设置位置和与建筑物的距离是需要严格遵守的一项规定。

下面将详细介绍消防取水井距离建筑物的要求。

消防取水井应该尽可能地靠近建筑物。

这样可以确保在火灾发生时，消防车辆能够迅速接近并进行灭火救援。

同时，消防取水井应该保持畅通无阻，避免被建筑物周围的障碍物所阻挡。

根据相关规定，消防取水井与建筑物之间的最小距离应符合一定的要求。

一般来说，消防取水井与建筑物之间的最小距离应不小于10米。

这样可以确保在火灾发生时，消防车辆能够方便地进行灭火作业，并且避免火势蔓延到建筑物上。

消防取水井的位置应选择在建筑物的便捷位置，比如靠近建筑物的主要出入口或者消防通道。

这样可以节省时间和精力，在火灾发生时能够更快速地进行取水操作，并且保证消防车辆的通行畅顺。

消防取水井的设置应遵循一定的原则。

首先，消防取水井的位置应尽量选择在建筑物的外侧，避免影响建筑物内部的正常使用。

其次，取水井的设置应避免与其他消防设施或者设备冲突，确保消防设施的正常运行。

最后，消防取水井应设置在易于识别和找到的位置，方便消防人员在火灾发生时进行操作。

除了以上要求，还需要注意消防取水井的保养和维护工作。

定期检查消防取水井的排水情况，确保取水井内的水质清洁，不受杂质污染。

同时，要保持取水井周围的环境整洁，避免杂草丛生或者堆放杂物，以免影响消防车辆的通行。

消防取水井距离建筑物的要求是为了确保在火灾发生时能够及时进行消防救援。

合理设置取水井的位置和符合规定的最小距离，能够提高消防救援的效率和成功率。

同时，保养和维护取水井的工作也是至关重要的，只有保持取水井的畅通和清洁，才能在火灾发生时发挥其应有的作用。

希望大家能够认真遵守相关规定，共同营造安全的生活环境。

浅析消防水池取水口的设置问题首先对本文中需要用到的规范名称做简要说明：《建筑设计防火规范》GB 50016—2006，（文中简称“低规”）；《高层民用建筑设计防火规范》GB 50045-95 （文中简称“高规”）（2005年版）。

一、问题概述在建筑给排水设计中，关于消防水池取水口的设置，一直在很多同行中存在各种争论。

包括本人在内的很多设计者认为：如果消防水池仅贮存室内消防水量，就不必设置取水口；但如果消防水池包括了室外消防用水的贮存，则应设取水口。

理由是：因市政管网无法满足工程所需的室外消防用水要求，为保证火灾时水源的可靠性，消防水池除需贮存室外消防用水，还应增设取水口，如此即使在水泵故障停用等不利状况下亦能形成两路水源（市政管网和消防水池）的可靠供水形势；但如果消防水池仅需贮存室内消防用水，则说明市政管网可以满足工程的室外消防用水，也可以理解为工程所在地的市政管网可靠性较强，因此即使在火灾时遭遇不利状况，依然可以从市政管网抽水，再经室内消防管路输水灭火，故此种状况可不另设消防水池取水口。

以上理解应该说是与规范的说法较为相符的。

但随着多年工程设计的进行，本人认为上述解释也存在片面之处。

现就个人在实际设计工作中得来的认识，尝试着阐述一下规范的意图，希望能抛砖引玉，与各位同行共同交流提高认识。

二、疑问所在现行“低规”8.6.2-5关于消防水池取水口的文字描述仅为：“供消防车取水的消防水池应设置取水口或取水井......”，在其条文解释里也仅是对于设置了取水口的消防水池如何进一步设计做了一些距离上的规定。

而现行“高规”7.3.4及其条文解释对于取水口的文字描述比“低规”充实了很多内容，增加了：“消防水池储水或供固定消防水泵或供消防车水泵取用”、“为便于消防车取水灭火，消防水池应设取水口或取水井......”，以及寒冷地区的保温措施等等。

设置了取水口的消防水池该如何设计，低规和高规都给予了较明确的说明，可以很清楚地按照相关条款去实施。

消防室外取水井做法一、选址定位在选址定位阶段，应考虑取水井的位置和数量，以便在火灾时能够快速、方便地获取消防用水。

根据消防要求和地形条件，选择合适的位置进行定位，并确保取水井易于接近和维护。

二、结构设计结构设计是取水井制作的重要环节，它涉及到取水井的使用功能和安全性能。

根据相关规范和标准，结合实际情况，进行结构设计。

主要考虑井的深度、宽度和长度，以及井壁和井盖的厚度和材料。

三、材料选择在材料选择方面，应选择耐压、耐腐蚀、耐磨损的材料，以确保取水井的使用寿命和安全性。

常用的材料包括混凝土、钢材、铸铁等。

根据实际情况和设计要求，选择合适的材料进行制作。

四、井壁加固对于深度较深的取水井，需要进行井壁加固处理，以增加井壁的承载能力和稳定性。

常用的加固方法包括增加钢筋网、设置锚杆等。

在加固过程中，应严格遵守相关规范和标准，确保加固效果和质量。

五、井盖设计井盖设计是取水井的重要组成部分，它涉及到使用功能和安全性能。

根据实际情况和设计要求，进行井盖设计。

主要考虑井盖的材质、尺寸和开启方式。

同时，要确保井盖具有足够的承载能力和稳定性，能够承受消防车辆和消防设备的重量。

六、井内设施为了方便使用和维护，可以在井内设置一些设施，如排水设施、水位检测设施等。

这些设施应合理布局，便于操作和维护。

同时，要确保设施的质量和安全性，符合相关规范和标准的要求。

七、连接管道连接管道是将取水井与消防设备连接起来的管道，其质量和使用性能直接影响到消防用水的供应效果。

因此，在选择管道材料时，应考虑耐压、耐腐蚀、耐磨损等性能。

同时，要确保管道连接牢固、密封性好，以防止出现漏水、堵塞等问题。

八、验收检测在取水井制作完成后，应进行验收检测，以确保其质量和安全性符合要求。

检测内容应包括取水井的结构、材料、尺寸、承载能力等方面。

同时，要对连接管道进行密封性检测，以确保其在供水过程中能够保持密封状态。

验收合格后方可投入使用。

九、维护保养为了确保取水井的正常使用和延长其使用寿命，应定期进行维护保养。

吸水高度超6m的消防水池取水口设计SOUTHWESTW ATER&WASTEW ATER西南绐排球V o1.24No.22002吸水高度超6m的消防水池取水口设计在工程设计中,对于除供室内消防水泵取水外,还供室外消防车取水的消防水池应设取水口;且《建筑设计防火规范》(GBJ16—87)第8,3,4条中还规定:供消防车取水的消防水池应保证消防车的吸水高度不超过6m.其目的是为满足消防车的消防水泵吸水高度,便于消防车取水,并能充分利用消防水池的水量.但是,近年来一些高层建筑和多层地下建筑,其地下部分不少为二层或三层,由于目前城市用地紧张等因素,其消防水池多设置在建筑主体的地下层,而且多设置在其底层,以利用部分地下箱式基础.减少其设置在楼层内的诸多不利.由此一来消防水池其池底标高与室外地坪高差则大于6m以上(以地下二层为例,平均层高3.3m,±0.00与室外高差0.3m),而其与室外地坪上停靠的消防车上的消防水泵吸水口轴线高差则更大,即消防水池水深保证不了消防车吸水高度不超过6m这条要求.为解决这一问题,笔者经与消防监督部门协商,对该类消防水池设计了如下两种取水口一种是在满足消防水池取水口与被保护的建筑物应有距离等有关规定前提下,在室外适当位置设一个钢筋混凝土结构进水井作为消防水池取水口.井内径以1.2m为宜,井深不大于4.5rn;并且在室内消防水泵房内设一组消防供水泵,自消防水池吸水,出水管伸至进水井;其流量选取略大于建筑物室外消防用水量,扬程选定按水泵设计流量可抽升人进水井即可.在进水井井壁上方(最高水位0.3m以上)设一个供水泵启动按钮;当火灾发生后,消防车赶赴现场,消防队员打开进水井井盖,开启供水泵启动按钮,则供水泵运转向进水井供水;继之消防车上的水泵吸水管伸人进水井内,则可连续吸水供应火场用水.进水井应设溢流管,溢流水返回消防水池.对于消防水池正常水位在消防车吸水高度6m以内,且有较大余量的,进水井和消防水池之间应设连通管; 连通管自进水井底横向通至消防水池,其管径按建筑物室外消防用水量选取.连通管上设止回阀,水流从消防水池流向进水井,以防止当消防水池水位较大幅度下降时,由供水泵抽吸人进水井的水量倒流回消防水池.进水井还应设置排污管.另一种是用室外消火栓代替消防水池取水口.同样,在消防水泵房内设置一组消防供水泵;吸水管伸人消防水池,出水管与各室外消火栓相连.该组水泵启动按钮设于室外地下消火栓井井壁上侧(对于室外地上式消火栓,启动按钮可设于其阀门井井壁上方);扑救火灾时,消防队员打开室外地下式消火栓井盖,将消防车的消防水泵吸水管接到消火栓出水口上,按动供水泵启动按钮,则水泵运转向室外消火栓供水.该方式其水泵流量应尽量与室外消防用水量趋于一致,并应在室外消火栓管道末端设超压回流管,回流水人消防水池;其水泵扬程以最不利点室外消火栓出口压力不小于10mH0为宜.这样既可满足消防车的消防水泵吸水管直接接在室外消火栓上吸水,也可满足将室外消火栓接上水带往消防车水罐内放水.以上两种设计做法均要求在消防水泵房内设置的消防供水泵吸水应采用自罐式,且应有备用泵,其在启动运行时应有可靠的电源保证;一类建筑按一级负荷要求供电,二类建筑按二级负荷的两回线路要求供电,地下建筑不可低于二级负荷的要求供电. 除仍应设就地启动装置外,还宜在消防控制中心设置启闭供水泵和监测其运行状况的装置.另外,设置在室外取水井(或阀门井)内的水泵启动按钮其结构型式应采用防水式对于有的高层建筑其消防水泵接合器并排设置在外墙内侧形成壁柜式接台器室的,前述的消防供水泵启动按钮则可设置在接台器室内,并应有明显的标记.至于对该类消防水池应采用哪一种取水口形式,可以根据具体情况,综合分析,因地制宜.(深圳市招商供水有限公司刘波供稿)。

消防水池设置要求
消防水池是指为了防火需要而专门设置的储水容器，其设置符合国家相关法规和标准，是建筑物消防安全的重要组成部分。

一、水池设置要求
1. 依据建筑物性质和火灾危险等级确定水池最小容量和数量，并保证消防车辆可直接接驳使用。

2. 消防水池设置应距离建筑物主入口不超过50m，水池距离建筑物最远不得超过100m。

并且要求周围环境整洁干净，避免污染水质。

3. 水池底部距离地面应在1.50m以上，顶部距离地面不得低于0.50m。

4. 消防水池的进、出水口应与消防队需求符合，且进、出水口管径不得小于DN100，设置宜数量均衡。

5. 水池壁面应加固，水池周围应设立围栏并设立消防标识。

二、维护保养要求
1. 检查消防水池的运行状况和水质质量，保持水质清洁符合国家规定。

2. 定期对消防水池设备进行维护，更换损坏和老化的设备，保证设备的完好性。

3. 每年对消防水池进行一次大修，检查水池的防渗漏、加固情况，为消防工作提供高效保障。

4. 对消防水池周边的环境要及时保洁，清除水池周围的杂草和垃圾，保障消防水池的安全性和美观性。

5. 健全消防水池管理制度，设立专人进行日常管理和巡视，保证
水池的使用效果，提供可靠的消防保障。

在建筑物消防安全工作中，消防水池的设置是非常重要的，为了
保证消防工作的高效进行，建议大家按照以上标准和要求，合理设置
和维护消防水池。

同时，也需要加强宣传和教育，提高员工和公众的
消防意识，共同构建安全社会，保障人民生命财产安全。

消防水池取水口编辑整理：尊敬的读者朋友们：这里是精品文档编辑中心，本文档内容是由我和我的同事精心编辑整理后发布的，发布之前我们对文中内容进行仔细校对，但是难免会有疏漏的地方，但是任然希望（消防水池取水口）的内容能够给您的工作和学习带来便利。

同时也真诚的希望收到您的建议和反馈，这将是我们进步的源泉，前进的动力。

本文可编辑可修改，如果觉得对您有帮助请收藏以便随时查阅，最后祝您生活愉快业绩进步，以下为消防水池取水口的全部内容。

1、消防水池设于室外埋地(1）消防水池池底埋深满足规范要求的吸水高度，人孔与建筑物外墙的距离满足规范要求时，消防水池的人孔可直接兼做取水口，其特点是简单方便，没有附加的工程量，节约投资。

具体做法如下图所示:(2）消防水池底埋深满足规范要求的吸水高度、人孔与建筑物外墙的距离不满足规范要求时。

消防水池的人孔不能直接兼做取水口,应另设置一座取水井或取水口，具体做法下图所示。

其特点是较简单方便，附加的工程量、投资不多。

连通管管径应按所需的消防流量经计算确定，一般不宜小于DN400；取水井的有效容积应按不小于消防车载最大一台水泵3min的流量确定。

水池埋于室外地下时,除考虑地面荷载等因素外，如有可能冰冻的,还应考虑其坐高水位应低于当地土壤最深冰冻线。

人孔、吸水井或阀门井的井盖应采取保温井盖等保温措施。

(3)消防水池池底埋深、人孔距建筑物外墙的距离均不满足规范要求的情况，在实际工程中发生的可能性较少，即使也有可通过相关专业协调，使其符合以上两种情况，做到设计、施工和使用方便，节约投资。

2、消防水池设于建筑物地下室内消防水池设于建筑物地下室内时，其取水口或取水井一定要设置在室外便于消防车取水的地方，并注意与其建筑物外墙的距离满足规范要求.（1)吸水高度具体做法如下，其特点是较简单方便，附加的工程量、投资不多.(2）吸水高度不满足规范要求通常的做法是在水池内或地下室泵房内设置满足室外消防流量的提升水泵；还应特别注意在吸水井或室外消火栓井内设置提升水泵的控制按钮，并配合电气专业，设计其供电和联动系统。

储煤棚室外消防水池的设置应遵循以下要求：
1. 消防水池应设置取水口（井），且吸水高度不应大于6.0m。

2. 取水口（井）与建筑物（水泵房除外）的距离不宜小于15m。

3. 取水口（井）与甲、乙、丙类液体储罐等构筑物的距离不宜小于40m。

4. 取水口（井）与液化石油气储罐的距离不宜小于60m，当采取防止辐射热保护措施时，可为40m。

5. 消防水池的出水管应保证消防水池的有效容积能被全部利用。

6. 消防水池应设置溢流水管和排水设施，并应采用间接排水。

7. 消防水池应设置通气管；消防水池通气管、呼吸管和溢流水管等应采取防止虫鼠等进入消防水池的技术措施。

8. 消防水源的水质应满足水基消防设施的功能要求，水量应满足水基消防设施在设计持续供水时间内的最大用水量要求。

9. 供消防车取水的消防水池和用作消防水源的天然水体、水井或人工水池、水塔等，应采取保障消防车安全取水与通行的措施。

此外，储煤场地面硬化厚度应达到防渗要求，规范场区排水系统，周围设排水沟及沉煤池，收集喷洒及煤堆渗出的煤泥水，经沉煤池澄清后清水回用，严禁将含煤废水随意排放。
