井巷工程巷道断面设计

巷道断面图册说明一、巷道断面形状及支护形式根据矿区的地质特征、巷道的用途、服务年限以及各矿井巷道使用实践，兴源矿区矿井巷道的岩巷一般采用半园拱锚（锚网）喷支护，半煤巷一般采用梯形金属支护或U型金属支护，煤巷一般采用U型金属支护。

二、巷道断面尺寸主要根据《煤矿安全规程》的有关规定、矿井目前在用运输设备尺寸（8吨蓄电池电机车，轨距600，长×宽×高=2000×880×1550；1吨固定矿车，轨距600，长×宽×高=4500×1060×1150）及未来推行采掘机械化主要设备尺寸，行人宽度和安全间隙等，并满足矿井工作面风量需要进行设计，根据实践使用经验，矿井巷道断面尺寸一般确定为：（一）岩巷1.主要运输巷：水平顶（底）运输大巷、主运输石门、采区轨道上山，巷道规格要求净高不小于2.5m，净宽不小于2.6m。

支护形式：对稳定、稳定性较好岩层直接喷浆支护，喷浆厚度分别为20-30mm和50-70mm,对中等稳定或稳定性较差岩层，采用锚网喷支护。

（见图4）2.车场及硐室：机采工作面采区上、中部车场、区段运输石门（无机车运行），巷道规格净高不小于2.5m,净宽不小于3.2m；水平运输大巷车场、采区变电所及采区下部车场（有机车运行），巷道规格净高不小于2.8m，净宽不小于3.6m；中央变电所，巷道规格净高不小于3.0m，净宽不小于4.0m。

支护形式：对稳定、稳定性较好岩层直接喷浆支护，喷浆厚度分别为20-30mm 和70-100mm，对中等稳定或稳定性较差岩层，采用锚网喷支护。

（见图5、6、7）3.区段运输中巷：区段顶（底）运输巷、石门，巷道规格要求净高不小于2.4m，净宽不小于2.4m；支护形式：对稳定、稳定性较好岩层直接喷浆支护，喷浆厚度分别为20-30mm和50-70mm,对中等稳定或稳定性较差岩层，采用锚网喷支护。

（见图3）4.采区岩石上山：为采区溜煤、通风、行人服务。

井巷工程–巷道断面设计概述1. 简介井巷工程是指井、巷等矿山地下坑道的设计和施工。

其中，巷道是连接矿井井口与矿体的通路，对于矿井的开采和运输起着至关重要的作用。

巷道断面设计是井巷工程的一个重要环节，它影响着巷道的通行能力、工作效率以及安全性。

本文将对巷道断面设计进行概述。

2. 巷道断面设计的目标和原则2.1 目标巷道断面设计的主要目标是保证巷道的通行能力和安全性，满足矿井开采和运输的需求。

具体目标包括：•保证巷道的足够宽度，以容纳矿车和设备的正常通行；•设计合理的巷道高度，以确保作业人员的安全通行；•确保巷道的稳定性，避免因岩石崩落等地质灾害导致的事故；•考虑井巷系统的整体布局和联络巷道的需求。

2.2 原则巷道断面设计应遵循以下原则：•适应矿井的开采方式和运输需求；•根据地质条件和围岩力学性质确定巷道的稳定性参数；•考虑巷道的可持续性和长期使用性，降低维护成本；•合理选择建设材料和工程技术，提高巷道的施工质量；•根据实际情况调整和优化巷道断面设计。

3. 巷道断面设计的要素巷道断面设计涉及到多个要素，包括巷道宽度、巷道高度、支护结构以及巷道布置等。

巷道宽度是指巷道的横截面宽度。

它受到矿车和设备的尺寸限制以及开采交通的需求影响。

通常情况下，巷道宽度应略大于最宽的设备或矿车的宽度，以确保其正常通行。

3.2 巷道高度巷道高度是指巷道的纵截面高度。

根据作业人员的通行需求和地质条件的限制，巷道高度应保证工作人员的安全和舒适性，并考虑到通风设备和电缆的安装。

3.3 支护结构巷道的稳定性需要通过支护结构来保证。

常见的支护结构包括钢拱、锚杆、注浆等。

选择合适的支护结构应综合考虑岩石的力学性质、地质条件、巷道尺寸等因素。

巷道布置是指巷道在矿山中的布置方式。

巷道的布置应充分考虑矿井的开采计划和设备的布置，确保巷道能够满足开采和运输的要求。

常见的巷道布置方式包括直线巷道、弯道巷道、分支巷道等。

4. 巷道断面设计的优化方法巷道断面设计可以通过优化方法来提高设计效果和经济性。

（二）确定巷道拱高h 0半圆拱形巷道的拱高h 0=B/2=3900/2=1950mm 。

半圆拱半径R= h 0 =1950mm 。

（三）确定巷道壁高h 31.按架线电机车导电弓子要求确定h 3由《井巷工程》表4-4中半圆拱形巷道拱高公式得 h 3≥h 4+hc —212)(n)-(R b K +-式中，h4------轨面起电机车架线高度，按《煤矿安全规程》取h 4=2000mm ；hc------道床总高度。

查《井巷工程》表4-9选30.0kg/m 钢轨，再查《井巷工程》表4-11得hc=410mm,道渣高度h b =220mm ；n-------导电弓子距拱壁安全间距，取n=300mm;K-------导电弓子宽度之半，K=718/2=359，取K=360mm ； b-------轨道中线与巷道中线间距b 1=B/2—a 1=3900/2—1030=920mm 。

故h 3≥2000+410—22)209360()3001950(+--=1368.8mm 2.按管道装设要求确定h 3h 3≥h 5+h 7+h B —2222/K -R ）（b D m +++式中，h5-------渣面至管子底高度，按《煤矿安全规程》取h 5=1800mm ；h 7-------管子悬吊件总高度，取h 7=900mm ； m--------导电弓子距管子间距，取m=300mm ； D--------压气管法兰盘直径，D=215mm ； b 2-------轨道中线与巷道中线间距，b 2=B/2—C 1=3900/2—1370=580mm 。

故h 3≥1800+900+200—22)5802/215300360(1950+++-=1305mm 。

3.按人行高度要求确定h 3h 3≥1800+h b —22j)-(R -R式中，j-------距巷道壁的距离。

距壁j 处的巷道有效高度不小于1800mm 。

一般取j=200mm 。

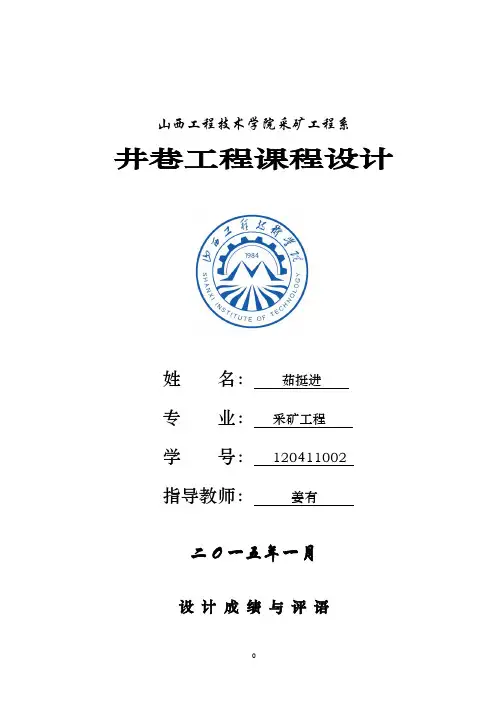

山西工程技术学院采矿工程系井巷工程课程设计姓名：茹挺进专业：采矿工程学号：120411002指导教师：姜有二Ｏ一五年一月设计成绩与评语姓名茹挺进学号120411002 专业年级采矿工程系一班设计评语：设计成绩指导教师目录第一部分巷道断面设计 (1)一、选择巷道断面形状 (2)（一）、确定巷道净宽度B (2)（二）、确定巷道拱高h0 (2)（三）、确定巷道壁高h3 (2)（四）、确定巷道净断面积S和净周长P (3)（五）、用风速校核巷道净断面积 (3)二、确定巷道设计掘进断面尺寸和计算断面尺寸 (3)（一）、选择支护参数 (3)（二）、选择道床参数 (4)（三）、确定巷道掘进断面尺寸 (4)（四）、布置水沟和管线 (4)（五）、计算巷道掘进工程量和材料消耗量 (4)（六）、绘制巷道断面施工图...........................附图1 第二部分巷道凿岩爆破设计及作业规程编制 (6)一、地质与水文情况 (7)（一）、地质构造 (7)（二）、巷道所经岩层特征及水文地质情况 (7)二、巷道掘进 (7)（一）、炮眼布置 (8)（二）、炮眼的选择 (9)（三）、爆破原始条件、炮眼布置图 (10)（四）、装岩工作 (11)（五）、掘进机械选择及说明 (12)三、巷道通风 (13)（一）、掘进通风 (13)（二）、通风方式的选择 (14)四、作业循环图表的编制 (14)（一）、掘进方式 (15)（二）、循环进尺及班循环次数 (15)（三）、各个部分循环时间 (16)五、供电系统及要求 (16)六、安全技术措施 (17)（一）、打眼安全技术措施 (17)（二）、爆破安全技术措施 (17)（三）、通风安全技术措施 (17)（四）、出碴、支护安全技术措施 (18)（五）、其它安全技术措施 (18)（六）、避灾路线 (19)七、参考资料 (20)附图……………………………………………………附页井巷工程课程设计第一部分巷道断面设计某煤矿，设计能力为240万吨，低瓦斯矿井，平硐开拓，中央分列式通风，井下最大涌水量240m3/小时。

井巷工程-巷道断面设计1. 引言井巷工程是矿山、隧道等地下工程中的重要组成部分，而巷道断面设计是井巷工程中的关键环节之一。

合理的巷道断面设计可以保证巷道的正常通行和工作环境的安全，对工程的顺利进行具有重要意义。

本文将介绍巷道断面设计的基本原则、常用方法和注意事项。

2. 巷道断面设计的基本原则巷道断面设计的基本原则是在满足工作需求的前提下，尽可能减小成本、提高施工效率和确保工作环境的安全性。

具体的原则如下：2.1 最小净宽度巷道断面设计应根据工作需求确定最小净宽度。

最小净宽度应满足工作人员和设备的通行要求，并考虑到安全疏散通道的需要。

通常情况下，最小净宽度应大于等于最宽设备的尺寸。

2.2 最大净高度巷道断面设计应根据工作需求确定最大净高度。

最大净高度应满足工作设备的运行要求，并考虑到通风、照明和安全疏散的需要。

通常情况下，最大净高度应大于等于最高设备的尺寸。

2.3 倾斜率和圆角半径巷道断面设计应考虑到工作设备的运行稳定性和安全性，合理设计倾斜率和圆角半径。

倾斜率和圆角半径的选择应根据工作设备的要求和巷道的地质条件，确保设备能够顺利通过并减小运行风险。

3. 巷道断面设计的常用方法巷道断面设计有多种常用方法可供选择，具体方法选择应根据工程的具体情况和要求。

以下是一些常用方法的介绍：3.1 矩形断面矩形断面是最常见的巷道断面设计方法之一。

其特点是设计简单、施工方便。

矩形断面的净宽度和净高度可以根据工作需求进行调整，适用于大多数工程。

3.2 圆形断面圆形断面是在特殊情况下采用的一种巷道断面设计方法。

圆形断面可以提供更好的强度和稳定性，适用于需要承受较大荷载或存在较大地质压力的情况。

3.3 椭圆断面椭圆断面是一种介于矩形断面和圆形断面之间的设计方法。

椭圆断面可以在一定程度上兼顾矩形断面和圆形断面的优点，适用于一些特殊工程。

3.4 螺旋断面螺旋断面是一种相对较新的巷道断面设计方法。

螺旋断面可以有效减小巷道的横截面积，提高土方开挖的效率，并减少施工成本。

井巷工程各种断面计算公式
在井巷工程中，断面计算是非常重要的一项工作，它能够确定井巷的
尺寸及形状，以满足工程设计要求。

井巷的断面计算往往涉及到几何形状、地质条件、支护方式等多个因素。

下面是井巷工程中常用的几种断面计算
公式。

矩形断面是井巷工程中最简单的一种断面形式，其计算公式如下：
井巷面积=井巷宽度×井巷高度
井巷周长=2×(井巷宽度+井巷高度)
圆形断面在井巷工程中较少使用，但在一些特殊情况下可能会遇到。

其计算公式如下：
井巷面积=π×(井巷直径/2)^2
井巷周长=π×井巷直径
椭圆断面常用于需要考虑井巷内部流体流动情况的工程，如煤矿井上（下）输水井、风井等。

椭圆断面的计算公式如下：
井巷面积=π×(井巷长轴/2)×(井巷短轴/2)
井巷周长≈π×(3/2×(井巷长轴+井巷短轴)-√((3×井巷长轴-井巷
短轴)×(井巷长轴+3×井巷短轴)))
不规则多边形断面是指井巷横截面的形状无规律的情况。

通常采用数
值积分或离散化的方法进行计算。

除了以上几种常见的断面形式，还有一些特殊的断面形式，如梯形、
等腰梯形等。

这些断面形式的计算公式一般相对复杂，不再一一列举。

需要注意的是，断面计算不仅仅涉及到几何形状，还需要考虑地质条件、支护方式等因素。

在实际工程中，常常需要根据具体的工程背景进行断面计算，并且结合现场勘察的初步数据进行校核和调整。

因此，在井巷工程中，断面计算往往是一个综合性的过程，需要工程师结合具体情况进行综合分析和判断。
