一套完整工程施工工序(配图)

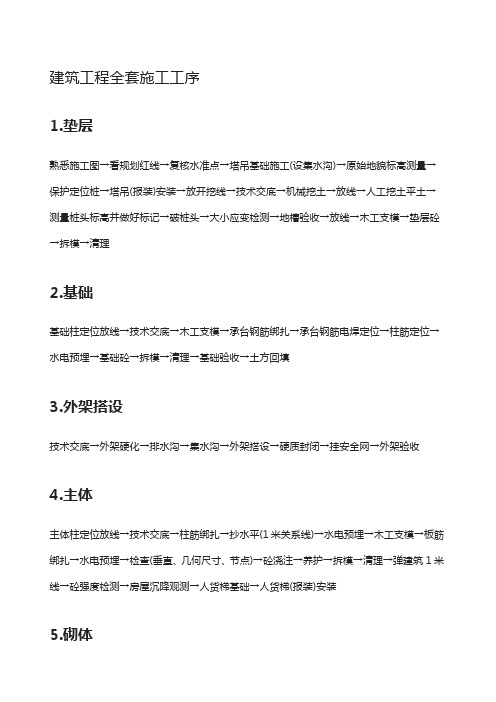

建筑工程全套施工工序1.垫层熟悉施工图→看规划红线→复核水准点→塔吊基础施工(设集水沟)→原始地貌标高测量→保护定位桩→塔吊(报装)安装→放开挖线→技术交底→机械挖土→放线→人工挖土平土→测量桩头标高并做好标记→破桩头→大小应变检测→地槽验收→放线→木工支模→垫层砼→拆模→清理2.基础基础柱定位放线→技术交底→木工支模→承台钢筋绑扎→承台钢筋电焊定位→柱筋定位→水电预埋→基础砼→拆模→清理→基础验收→土方回填3.外架搭设技术交底→外架硬化→排水沟→集水沟→外架搭设→硬质封闭→挂安全网→外架验收4.主体主体柱定位放线→技术交底→柱筋绑扎→抄水平(1米关系线)→水电预埋→木工支模→板筋绑扎→水电预埋→检查(垂直、几何尺寸、节点)→砼浇注→养护→拆模→清理→弹建筑1米线→砼强度检测→房屋沉降观测→人货梯基础→人货梯(报装)安装5.砌体砌体放线→技术交底→植筋→植筋拉拔检测→反坎支模→反坎砼→砌底砖→预制砼过梁和砼配块→砌加气块→拉结筋安放→检查垂平度→窗台压顶支模→窗台压顶砼→窗台压顶拆模→砌预制砼配块→弹建筑1米线→安放砼过梁→顶砌→安装消防箱→构造柱支模→构造柱砼→构造柱拆模→清理6.抹灰（油漆）技术交底→外墙挂钢丝网→湿水→甩浆→灰饼→护角→洞口交接→门窗安装→湿水→抹糙面灰→抹面层灰→养护→贴砖→勾缝→清洗→门窗打胶→安装玻璃→一遍腻子→二遍腻子→打磨→底漆→一遍面漆→二遍面漆→零星收口→水电安装→洞口吊洞→油漆7.外架拆除例会告知→技术交底→拉结点内拉→结构拉结点凿打→氧割结构拉结点→细石砼修补→补砖、补漆→拆除安全网→检查外立面→外墙验收→外架报拆→拆除外架→清理8.栏杆技术交底→结构预埋→立挺安装→挂片安装→木扶手安装→木扶手油漆→清理9.屋面技术交底→水电安装→吊洞→人工清理→R角→结构闭水→基层交接→防水施工→防水闭水→防水交接→砂浆找平→保温板→PVC透气管安装→内设￠4＠200×200钢筋网→留缝宽10＠6000×6000（周边必须留缝）→C20细石砼→留缝处灌油→清理10.地坪技术交底→水电打压→地坪机械清理→湿水→灰饼→扫浆→浇注→养护→清理→地板安装11.墙砖技术交底→水电打压→排版→找方→铺贴→清理→勾缝→清理→厨卫间吊顶→洁具安装→橱柜安装→小五金安装12.地砖技术交底→水电打压→水电安装→吊洞→大理石门坎石安装→人工清理→R角（有防水要求）→结构闭水→基层交接→防水施工→防水闭水→防水交接→排版→找方→铺贴→清理→勾缝→清理13.户门内技术交底→打眼→钉木塞→安装底框→安装门套→安装贴脸→安装门扇→安装门锁→清理14.吊顶技术交底→水电打压→弹线→画龙骨分档线→安装主龙骨吊杆→安装主龙骨→安装次龙骨→隐蔽验收→安装石膏板→刷防锈漆→安装压条→清理15.人货梯拆除人货梯(报拆)拆除→收口16.进户门技术交底→打眼→钉螺丝→安装门框→安装门扇→安装门锁→清理17.水电技术交底→基础预埋→主体预埋→砌体开槽→安装线盒、线管、水管→补线槽→打压→安装立管→吊洞→室内穿钢丝→室内穿线→安装灯具→电测试18.验收分项验收→瓷片→油漆→地坪→吊顶→塑钢门窗→户内门→进户门→橱柜→栏杆→大理石→专项验收→打压→通球→闭水→淋水→电测试19.室外工程管网施工→园建施工20.交付前验收备案→预验收→整改→工地开放→整改→验收合格→收钥匙。

路基填筑施工工艺流程图
路基填筑施工工艺流程图
塑料排水板施工工艺流程图
水泥搅拌桩施工工艺流程图
粉喷桩施工工艺流程图
集水井工程施工工艺流程图
挡墙工程施工工艺流程图
浆砌边沟施工工艺流程图
圆管涵施工工艺流程图
盖板涵施工工艺流程图
箱涵通道工程施工工艺流程图
级配碎石施工工艺流程图
填隙碎石施工工艺流程图
级配砂砾施工工艺流程图
二灰碎石基层施工工艺流程图
水泥稳定碎石底基层施工工艺流程图
水泥稳定砂砾基层施工工艺流程图
水泥稳定砂砾底基层施工工艺流程图
水泥砼面层施工工艺流程图
沥青面层施工工艺流程图
路堤工艺流程框图
粉煤灰路堤工艺流程框图
填石路堤艺流程框图
土质路基的压实填土路堤压实施工工序流程
挖方路基施工艺流程框图
石方路基爆破开挖工艺流程框图
振实碎石（砂）桩工艺流程框图
石灰工业废渣的集中拌和流程
装载机按
比例送料皮
带 运 输
石灰粉或
机
充分消解
比例送料
符合要求 装载机按
比例送料
钻孔灌注桩基础施工工艺流程图
按
规定
加水
墩、台扩大基础施工工艺流程图
立柱浇筑施工工艺流程图
盖梁浇筑施工工艺流程图
板梁预制施工工艺流程图
后张法预应力空心板施工工艺流程图
先张法预应力空心板施工工艺流程图
桥梁安装施工工艺流程图
现浇预应力钢筋砼箱梁施工工艺流程图。

人工挖土工艺流程：确定开挖的顺序和坡度→沿灰线切出槽边轮廓线→分层开挖→修整槽边→清底机械挖土工艺流程：确定开挖的顺序和坡度→分段分层平均下挖→修边和清底基土钎探工艺流程：放钎点线→就位打钎拔钎灌砂记录锤击数检查孔深人工回填土工艺流程：基坑(槽)底地坪上清理→检验土质→分层铺土、耙平→夯打密实→检验密实度→修整找平验收机械回填土工艺流程：基坑底地坪上清理→检验土质→分层铺土→分层碾压密实→检验密实度→修整找平验收灰土地基施工工艺流程：检验土料和石灰粉的质量并过筛→灰土拌合→槽底清理→分层铺灰土→夯打密实→找平验收砂石地基施工工艺流程：检验砂石质量→拌和砂浆9人工级配→分层铺筑砂石→洒水→夯实或碾压→找平验收钢筋混凝土预制桩打桩工艺流程：就桩桩机→起吊预制桩→稳桩→打桩→接桩→送桩→中间检查验收→移桩机至下一个桩位泥浆护壁回转钻孔灌注桩施工工艺流程：钻孔机就位→钻孔→注泥浆→下套管→继续钻孔→排渣→清孔→吊放钢筋笼→射水清底→插入混凝土导管→浇筑混凝土→拔出导管→插桩顶钢筋螺旋钻孔灌注桩施工工艺流程：钻孔机就位→钻孔→检查质量→孔底清理→孔口盖板→移钻孔机人工成孔灌注桩施工工艺流程：放线定桩位及高程→开挖第一节桩孔土方→支护壁模板放附加钢筋→浇筑第一节护壁混凝土→检查桩位(中心)轴线→架设垂直运输架→安装电动葫芦(卷扬机或木辘轳)→安装吊桶、照明、活动盖板、水泵、通风机等→开挖吊运第二节桩孔土方(修边)→先拆第一节支第二节护壁模板(放附加钢筋)→浇第二节护壁混凝土→检查桩位(中心)轴线→逐层往下循环作业→开挖扩底部分→检查验收→吊放钢筋笼→放混凝土溜筒(导管) →浇筑桩身混凝土(随浇随振)→插桩顶钢筋桩承台施工工艺流程：核对钢筋半成品→钢筋绑扎→预埋管线及铁活→绑好砂浆垫块钢筋绑扎工艺流程：确定组装钢模板方案→组装钢模板→模板预检混凝土浇筑工艺流程：搅拌混凝土→浇筑→振捣→养护设备基础施工工艺流程：槽底或模板清工艺流程：槽底或模板清理→混凝土拌制→混凝土浇筑→混凝土振捣→混凝土养护理→混凝土拌制→混凝土浇筑→混凝土振捣→混凝土找平→混凝土养护素混凝土基础施工工艺流程：槽底或模板清理→混凝土拌制→混凝土浇筑→混凝土振捣→混凝土养护防水混凝土施工工艺流程作业准备→混凝土搅拌→运输→混凝土浇筑→养护水泥砂浆防水层施工工艺流程：墙、地面基层处理→刷水泥素浆→抹底层砂浆→刷水泥素浆→抹面层砂浆→刷水泥砂浆→养护地下沥青油毡卷材防水层施工工艺流程：平面铺贴卷材工艺流程：保护墙放线→砌筑保护墙→抹保护墙找平层→抹垫层找平层→养护→清理→喷涂冷底子油→铺贴附加油毡层→铺第一层立墙油毡→铺第一层平面油毡→分层先立面后平面)→抹保护层立面铺贴卷材工艺流程：拆除根部临时保护墙→结构面抹找平层→养护→喷涂冷底子油→接铺阴阳角处附加层→铺第一层油毡→铺第二层油毡→(按,设计分层铺设)→砌筑保护墙(保护层) 地下改性沥青油毡(SBS)防水层施工工艺流程：基层清理→涂刷基层处理剂→铺贴附加层→热熔铺贴卷材→热熔封边→做保护层地下高分子合成(三元乙丙)橡胶卷材防水层施工工艺流程：基层清理→聚氨酯底胶配制→涂刷聚氯酯底胶→特殊部位进行增补处理(附加层)→卷材粘贴面涂胶基层表面涂胶→铺贴防水卷材做保护层地下聚氨酯防水涂料冷作业施工工艺流程：基层清理→涂刷底胶→涂膜防水层施工→做保护层砖混结构构造柱、圈梁、板缝支模工艺流程：作业准备→混凝土搅拌→混凝土运输→混凝土浇筑、振捣→混凝土养护框架结构定型组合钢模板的安装与拆除工艺标准安装柱模板工艺流程：弹柱位置线→抹找平层作定位墩→安装柱模板→安柱箍→安拉杆或斜撑→办预检安装剪力墙模板工艺流程：弹线→安门洞口模板→安一侧模板→安另一侧模板→调整固定→办预检安装梁模板工艺流程：弹线→支立柱→调整标高→安装梁底模→绑梁钢筋→安装侧模→办预检安装楼板模板工艺流程：地面夯实→支立柱→安大小龙骨→铺模板→校正标高加立杆的水平拉杆→办预检组合钢木(竹)胶合板模板的安装与拆除工艺标准柱模板安装工艺单块就位组拼工艺流程：搭设安装架子→第一层模板安装就位→检查对角线、垂直和位置→安装柱箍→第二、三等层柱模板及柱箍安装→安有梁口的柱模板→全面检查校正→群体固定单片预组拼柱模板工艺流程：单片预组拼柱组拼→第一片柱模就位→第二片柱模就位用角模连接→安装第三、四片柱模→检查柱模对角线及位移并纠正→自下而上安装柱箍并做斜撑→全面检查安装质量→群体柱模固定墙模板安装工艺：组装前检查→安装门窗口模板→安装第一步模板(两侧) →安装钢楞→调整模板平直→调整模板平直、垂直→安装第二步至顶部两侧模板→安装钢楞调平直→安装穿墙螺栓→安装外钢楞→加斜撑并调模板平直→与柱、墙、楼板模板连接预拼装墙模板工艺流程：安装前检查→安装门窗口模板→一侧墙模吊装就位→安装斜撑→插入穿墙螺栓及塑料套管→清扫墙杂物→安装就位另一侧墙模板→安装斜撑→穿墙螺栓穿过另一侧墙模→调整模板位置→紧固穿墙螺栓→斜撑固定→与相邻模板连接梁模板安装工艺：梁模板单块就位安装工艺流程：弹出梁轴线及水平线并复核→搭设梁模支架→安装梁底楞或梁卡具→安装梁底模板→梁底起拱→绑扎钢筋→安装侧梁模→安装另一侧梁模→安装上下锁口楞、斜撑楞及腰楞和对拉螺栓→复核梁模尺寸、位置→与相邻模板连固梁模板单片预组合模板安装工艺流程：弹出梁轴线及水平线并做复核→搭设梁模支架→预组拼模板检查→底模吊装就位安装起拱→绑扎钢筋→侧模安装→安装侧向支撑或梁卡固定→检查梁口平直模板尺寸→卡梁口卡→与相邻模板连固梁模整体预组合模板安装工艺流程：弹出梁轴线及水平线并做复核→搭设梁模支架→梁模整体吊装就位→梁模与支架连固→复核梁模位置尺寸→侧模斜撑固定→上梁口卡楼板模板安装工艺：搭设支架→安装横纵钢(木)楞→调整楼板下皮标高及起拱→铺设模板块→检查模板上皮标高、平整度楼板、梁模板拆除工艺流程：拆除支架部分水平拉杆和剪力撑→拆除梁连接件及侧模板→下调楼板模板支柱顶翼托螺旋2~3cm，使模板下降→分段分片拆除楼板模板、钢(木)楞及支柱→拆除梁底模板及支撑系统柱子模板拆除工艺：分散拆除工艺流程：拆除拉杆或斜撑→自上而下拆掉(穿柱螺栓)或柱箍→拆除竖楞，自上而下拆钢框竹编模板→模板及配件运输维护分片拆模工艺流程：拆掉拉杆或斜撑→自上而下拆掉柱箍→拆掉柱连接角一侧U形卡，分二片或四片拆离→吊运片模板墙模拆除工艺：墙模分散拆除工艺流程：拆除斜撑→自上而下拆掉穿墙螺栓及外楞→分层自上而下拆除楞及竹编模板→模板及配件运输及维护墙模整体拆除工艺流程：拆除穿墙螺栓→调节三角斜支腿丝框使底脚离开地面→拆除组拼大模板端接缝处连接窄条模板→敲击组拼大模立楞上端，使之脱离墙体→用撬棍撬组拼大模底边肋，使之全部脱离墙体→吊运组拼大模现浇剪力墙结构大模板的安装与拆除工艺标准外板模结构安装大模板工艺流程：准备工作→安正号模板→安装外墙板→安反号模板→固定模板上口→预检外砖模结构安装大模板工艺流程：外墙砌砖→安装正、反号大模板→安装角模→预检全现浇结构安装大模板工艺流程：准备工作→挂外架子→安横墙模板→安纵墙模板→安堵头模板→安外墙侧模板→合模前钢筋隐检→安外墙外侧模板→预检密肋楼板模壳的安装与拆除模壳模板安装的操作工艺(以主次木楞支撑体系为例)流程：安装支架→安装主次木楞→调整密肋梁底标高及起拱→安装模壳→质量检验模壳模板拆除的操作工艺流程：拆除角钢→拆起模壳→拆除支架钢筋绑扎与安装工程操作工艺流程：划钢筋位置线→运钢筋到使用部位→绑底板及梁钢筋→绑墙钢筋构造柱钢筋绑扎工艺流程：预绑构造柱钢筋骨架→修整底层伸出的构造柱塔接筋→安装构造柱钢筋骨架→绑扎搭接部位箍筋圈梁钢筋的绑扎工艺流程：画钢筋位置线→放圈梁受力筋→穿箍筋→绑扎箍筋板缝钢筋绑扎工艺流程支护缝模板→预制板端头预应力锚固筋向上弯成45°→放通长水平构造筋→与板端锚固筋绑扎剪力墙结构大模板墙体钢筋绑扎工艺标准剪力墙钢筋现场绑扎工艺流程：修改预留搭接筋→绑立筋→绑横筋→绑拉筋或支撑筋剪力墙采用预制网片的绑扎工艺流程修理预留搭接筋→临时固定网片→绑扎根部钢筋→绑门窗洞加筋→绑拉筋或支撑筋现浇框架结构钢筋绑扎工艺标准绑柱子钢筋工艺流程：套柱箍筋→搭接绑扎竖向受力筋→画箍筋间距线→绑箍筋绑剪力墙钢筋工艺流程：立2～4根竖筋→画水平障距→绑定位横筋→绑其余横筋→绑其余横竖筋梁钢筋绑扎工艺流程：模绑扎：画主次梁箍筋间距→放主梁次梁箍筋→穿主梁底层纵筋及弯起筋→穿次梁底层纵筋并与箍筋固定→穿主梁上层纵向架立筋→按箍筋间距绑扎→穿次梁上层纵向钢筋→按箍筋间距绑扎模外绑扎(先在梁模板上口绑扎成型后再入模)：画箍盘间距→在主次梁模板上口铺横杆数根→在横杆上面放箍筋→穿主梁下层纵筋→穿次梁下层钢筋→穿主梁上层钢筋→按箍筋间距绑扎→穿次梁上层纵筋→按箍筋间距绑扎板钢筋绑扎工艺流程：清理模板→模板上画线→绑板下受力筋→绑负弯短钢筋楼梯钢筋绑扎工艺流程：划位置线→绑主筋→绑分布筋→绑踏步筋双钢筋叠合板钢筋绑扎工艺流程图：检查支座及板缝硬架支模上平标高→画叠合板位置线→吊装叠合板→调整支座处叠合板搁置长度→整理叠合板甩出钢筋钢筋接头钢筋手工电弧焊工艺流程：检查设备→选择焊接参数→试焊作模拟试件→送试→确定焊接参数→施焊→质量检验水平钢筋窄间隙焊工艺流程检查设备→选择焊接参数→试焊作模拟试件→送试→确定焊接参数→施焊→质量检验钢筋气压焊工艺流程：检查设备、气源→钢筋端头制备→安装焊接夹具和钢筋→试焊、作试件→施焊→卸下夹具→质量检查钢筋闪光对焊工艺流程：检查设备→选择焊接工艺及参数→试焊、作模拟试件→送试→确定焊接参数→焊接→质量检验连续闪光对焊工艺过程：闭合电路→闪光(两钢筋端面轻微接触) →连续闪光加热到将近熔点(两钢筋端面徐徐移动接触) →带电顶锻→无电顶锻预热闪光对焊工艺过程：闭合电路→断续闪光预热(两钢筋端面交替接触和分开) →连续闪光加热到将近熔点(两钢筋端面徐徐移动接触) →带电顶锻→无电顶锻闪光一预热闪光对焊工艺过程：闭合电路→一次闪光闪平端面(两钢筋端面轻微徐徐接触) →连续闪光预热(两钢筋端面交替接触和分开) →二次连续闪光加热到将近熔点(两钢筋端面徐徐移动接触) →带电顶锻→无电顶锻钢筋电渣力焊工艺工艺流程：检查设备、电源→钢筋端头制备→选择焊接参数→安装焊接夹具和钢筋→安放铁丝球(也可省去)→安放焊剂灌、填装焊剂→试焊、作试件→确定焊接参数→施焊→回收焊剂→卸下夹具→质量检查电渣压力焊的工艺过程：闭合电路→引弧→电弧过程→电渣过程→挤压断电带肋钢筋径向挤压连接工艺流程：钢套筒、钢筋挤压部位检查、清理、矫正→钢筋端头压接标志→钢筋插入钢套筒→挤压→检查验收锥螺纹钢筋接头工艺流程：钢筋下料→钢筋镦粗钢筋套丝→接头单体试件试验→钢筋连接→质量检查砖混结构、构造柱、圈梁、板缝等混凝土施工工艺流程：作业准备→混凝土搅拌→混凝土运输→混凝土浇筑、振捣→混凝土养护剪力墙结构大模板普通混凝土施工工艺流程：作业准备→混凝土搅拌→混凝土运输→混凝土浇筑、振捣→拆模、养护全现浇结构(大模板)轻骨料混凝土施工工艺流程作业准备→材料计量→搅拌→运输→浇筑→振捣→养护现浇框架结构混凝土浇筑施工工艺流程；作业准备→混凝土搅拌→凝土运输→柱、梁、板、剪力墙、楼梯混凝土浇筑与振捣→养护双钢筋叠合板安装施工工艺流程：检查支座及板缝硬架支模上平标高→画叠合板位置线→吊装叠合板→调整支座处叠合板搁置长度→整理叠合板甩出钢筋构件安装工程预应力短向圆孔板安装工艺流程：抹找平层或硬架支模→画板位置线→吊装楼板→调整板位置→绑扎或焊接锚固筋预应力实心整间大楼板安工艺流程：抹砂浆找平层或硬架支模→吊装大楼板→调整板位置→整理绑扎钢筋预制钢筋混凝土框架结构构件安装工艺流程：柱吊装(校正→定位→焊接) →梁吊装(校正→主筋焊接) →梁柱节点核心区处理→剪力墙施工→板安装预制外墙板安装工艺流程：抹找平层→外墙板就位→外墙板临时固定→插油毡条、聚苯条、塑料条→插节点构造钢筋→键槽钢筋焊接，浇注混凝土→外墙板底部捻干硬性水泥砂浆→拆除外墙板临时支撑预制外墙板构造防水施工工艺流程：做立缝防水→做平缝防水→做十字缝防水→其他部位防水→淋水试验预制楼梯、休息板及垃圾安装工艺流程：浇水泥浆→安装休息板→安装楼梯段→焊接→灌缝→安垃圾道预制阳台、雨罩、通道板安装工艺流程坐浆→吊装→调整→焊接→浇长混凝土预制钢筋混凝土隔墙板安装工艺流程：安装就位→检查、校正→支撑、加固→焊接固定→捻缝加气混凝土条板安装工艺流程：弹位置线→处理条板的长、宽尺寸→清理安装位置上下端→浇筑混凝土带→弹条板安装分块线→安装条板预应力混凝土工程预应力后法拉施工工艺流程：检查构件(或块体)↓预应力筋制作→穿预应力筋↓锚具检验→安装具及拉设备拉设备预检↓拉↓孔道灌浆→制作水泥浆试块↓起吊←压水泥浆试块无粘结预应力施工工艺流程：施工准备→梁、板模板支搭→非预应力下钢筋铺放、绑扎→无粘结预应力筋铺放、端部节点安装→非预应力上钢筋铺放、绑扎→无粘结预应力起拱、绑扎→隐检验收→混凝土浇筑及振捣→混凝土养护→拉→端部处钢结构工程钢结构手工电弧焊焊接工艺流程作业准备→电弧焊接(平焊、立焊、横焊、仰焊) →焊缝检查扭剪型高强螺栓连接工艺流程：作业准备→选择螺栓并配套→接头组装→安装临时螺栓→安装高强螺栓→高强螺栓紧固→检查验收大六角高强度螺栓连接工艺流程：作业准备→接头组装→安装临时螺栓→安装高强螺栓→高强螺栓紧固→检查验收钢屋架制作工艺流程：加工准备及下料→零件加工→小装配(小拼) →总装配(总拼) →屋架焊接→支撑连接板，檩条、支座角钢装配、焊接→成品检验→除锈、油漆、编号钢屋架安装工艺流程：作业准备→屋架组拼→屋架安装→连接与固定→检查、验收→除锈、刷涂料钢网架结构拼装工艺流程：作业准备→球加工及检验→杆加工及检验→小拼单元→中拼单元→焊接→拼装单元验收钢网架结构安装工艺流程：放线、验线→安装下弦平面网络→安装上弦倒三角网络→安装下弦正三角网络→调整、紧固→安装屋面帽头→支座焊接、验收焊接球地面安装高空合拢法工艺流程：放线、验线→安装平面网格→安装立体网格→安装上弦网格→网架整体提升→网架高空合拢→网架验收钢结构防腐涂装工艺流程：基面清理→底漆涂装→面漆涂装→检查验收钢结构防火涂料涂装工艺流程：作业准备→防火涂料配料、搅拌→喷涂→检查验收砖基础砌筑工艺流程：拌制砂浆→确定组砌方法→排砖撂底→砌筑→抹防潮层一般砖砌体砌筑工艺流程：砂浆配合比→计量排砖撂底盘角组砌方法作业准备砖浇水砂浆搅拌砌砖验收测量放线立皮数杆挂线料石砌筑工艺流程：砂浆搅拌→作业准备→试排撂底→砌料石→验评中型砌块砌筑工程施工工艺流程：墙体放线→制备砂浆→砌块排列→铺砂浆→砌块就位→校正→砌块浇水砂筑镶砖→竖缝灌砂浆→勒缝空心砖砌筑工艺流程：确定开挖的顺序和坡度→分段分层平均下挖→修边和清底地面与楼面工程炉渣垫层施工工艺流程：基层处理→炉渣过筛与水闷→找标高、弹线、做找平墩→基层洒水湿润、拌合炉渣→铺炉渣垫层→刮平、滚压→养护混凝土垫层施工工艺流程：基层处理→找标高、弹水平控制线→混凝土搅拌→铺设混凝土→振捣→找平→养护粒混凝土垫层施工工艺流程：基层处理→找标高弹水平控制线→粒过筛、水闷→搅拌→铺设粒混凝土→养护细石混凝土地面施工工艺流程：找标高、弹面层水平线→基层处理→洒水湿润→抹灰饼→抹标筋→刷素水泥浆→浇筑细石混凝土→抹面层压光→养护水泥砂浆地面施工工艺流程：基层处理→找标高、弹线→洒水湿润→抹灰饼和标筋→搅拌砂浆→刷水泥浆结合层→铺水泥砂浆面层→木抹子搓平→铁抹子压第一遍→第二遍压光→第三遍压光→养护现制水磨石地面施工工艺流程：基层处理→找标高→弹水平线→铺抹找平层砂浆→养护→弹分格线→镶分格条→拌制水磨石拌合料→涂刷水泥浆结合层→铺水磨石拌合料→滚压、抹平→试磨→粗磨→细磨→磨光→草酸清洗→打蜡上光预制水磨石地面施工工艺流程：基层处理→定线→水磨石板浸水→砂浆拌制→基层洒水及刷水泥浆→铺水泥砂浆结合层及预制水磨石板→养护灌缝→贴镶踢脚板→酸洗打蜡瓷锦砖地面施工工艺流程：清理基层、弹线→刷水泥素浆→水泥砂浆找平层→水泥浆结合层→铺贴瓷锦砖→修理→刷水、揭纸→拨缝→灌缝→养护塑料板地面施工工艺流程：基层处理→弹线→试铺→刷底子胶→铺贴塑料地面→铺贴塑料踢脚板→擦光上蜡活动地板施工工艺流程：基层处理→找中、套方、分格、弹线→安装支座和横梁组件铺设活动地板面层→清擦和打虹石、花岗石及碎拼石地面施工艺流程：准备工作→试拼→弹线→试排→刷水泥浆及铺砂浆结合层→铺石板块(或花岗石板块) →灌缝、擦缝→打蜡石(或花岗石)踢脚板工艺流程①：粘贴法：找标高水平线→水泥砂浆打底→贴石踢脚板→擦缝→打蜡灌浆法找标高水平线→拉水平通线→安装踢脚板→灌水泥砂浆→擦缝→打蜡碎拼石面层施工工艺流程：挑选碎块石→弹线试拼→基层清理→扫水泥素浆→铺砂浆结合层→铺石碎块→灌缝→磨光打蜡缸砖、水泥花砖、通体砖地面施工工艺流程：基层处理→找标高、弹线→抹找平层砂浆→弹铺砖控制线→铺砖→勾缝、擦缝→养护→踢脚板安装预制混凝土板块和水泥方砖路面铺设施工工艺流程：灰土垫层→找标高、拉线→马路牙子→铺砌路面砖→灌缝长条、拼花硬木地板施工工艺流程：厕、浴间涂膜防水施工工艺标准安装木搁栅→钉木地板→刨平→净面细刨、磨光→安装踢脚板厕、浴间涂膜防水施工工艺标准聚氨酯防水涂料施工工艺流程：清扫基层→涂刷底胶→细部附加层→第一层涂膜→第二层涂膜→第三层涂膜和粘石渣→防水层试水→防水层验收氯丁胶乳沥青防水涂料施工工艺流程：基层处理→涂刮氯丁胶乳沥青水腻子→刮第一遍涂料→细部构造和加强层→铺贴玻璃丝布(或无纺布)同时刷二遍涂料→刷第三遍涂料→刷第四遍涂料→蓄水试验→防水层验收SBS橡胶改性沥青防水涂料施工工艺流程：基层处理→涂刷第一遍涂料→细部处理一布二涂→蓄水试验→防水层验收地毯铺设施工工艺流程：基层处理→弹线、套方、分格、定位→地毯剪裁→钉倒刺板挂毯条→铺设衬垫→铺设地毯→细部处理及清理木门窗安装工艺流程弹线找规矩→决定门窗框安装位置→决定安装标高→掩扇、门框安装样板→窗框、扇、安装→门框安装→门扇安装钢门窗安装工艺流程：划好门窗安装位置及标高→运门窗口扇→立钢门窗→木楔临时固定→按水平线复核安装标高，按中线复核安装位置→焊接固定→堵洞→装五金配件→装玻璃→刷油漆→装纱扇→刷油漆铝合金门窗安装工艺流程弹线找规矩→门窗洞口处理→门窗洞口埋设连接铁件→铝合金门窗拆包检查→按图纸编号运至安装地点→检查铝合金保护膜→铝合金门窗安装→门窗口四周嵌缝、填保温材料→清理→装王金配件→安装门窗密封条→质量检查→纱扇安装涂色镀锌钢板门窗安装工艺流程：弹线找规矩→门窗洞口处理→门窗洞口预埋铁件的核查→拆包检查门窗质量→按图纸编号运安装地点→涂色镀锌钢板门窗安装→门窗四周嵌缝、填保温材→清理→质量检验→成品保护硬PVC塑料门窗安装工艺流程：弹线找规矩→门窗洞口处理→安装连接件的检查→塑料门窗外观检查→按图示要求运到安装地点→塑料门窗安装→门窗四周嵌缝→安装五金配件→清理装饰工程抹灰工程墙抹石灰砂浆工艺流程：墙面浇水→吊垂直抹灰饼→抹水泥踢脚或墙裙→做护角→抹水泥窗台→墙面充筋→抹砂子灰→抹罩面灰抹水泥砂浆工艺流程：门窗框四周堵缝(或外墙板竖横缝处理) →墙面清理→浇水润湿墙面→吊垂直、套方、抹灰饼、充筋→弹灰层控制线→基层处理→抹底层砂浆→弹分格线→粘分格条→抹罩面灰→起条、勾缝→养护加气混凝土条板墙面抹灰工艺流程：基层处理→洒水润湿→贴灰饼、冲标筋→抹水泥踢脚板→抹门窗口水泥砂浆护角→抹底子灰→喷洒头遍防裂剂→修抹墙面上的箱、槽孔洞→抹罩面灰→喷洒二遍防。

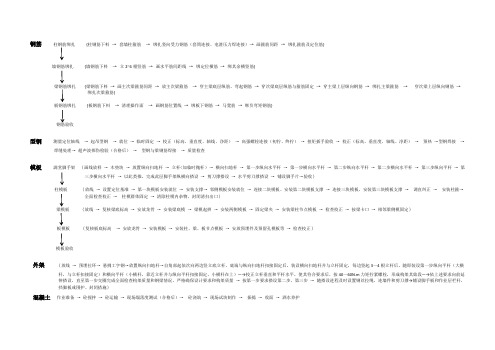

钢筋柱钢筋绑扎{柱钢筋下料→套墙柱箍筋→绑扎竖向受力钢筋（套筒连接、电渣压力焊连接）→画箍筋间距→绑扎箍筋及定位筋}墙钢筋绑扎{墙钢筋下料→立2~4根竖筋→画水平筋间距线→绑定位横筋→绑其余横竖筋}梁钢筋绑扎{梁钢筋下料→画主次梁箍筋间距→放主次梁箍筋→穿主梁底层纵筋、弯起钢筋→穿次梁底层纵筋与箍筋固定→穿主梁上层纵向钢筋→绑扎主梁箍筋→穿次梁上层纵向钢筋→绑扎次梁箍筋}板钢筋绑扎{板钢筋下料→清理操作面→画钢筋位置线→绑板下钢筋→马凳筋→绑负弯矩钢筋}钢筋验收型钢测量定位轴线→起吊型钢→就位→临时固定→校正（标高、垂直度、轴线、净距）→高强螺栓连接（初拧、终拧）→扭矩扳手验收→校正（标高、垂直度、轴线、净距）→预热→型钢焊接→焊缝处理→超声波探伤检验（合格后）→型钢与梁钢筋焊接→质量检查模板满堂脚手架｛画线放样→木垫块→放置纵向扫地杆→立杆（加临时抛杆）→横向扫地杆→第一步纵向水平杆→第一步横向水平杆→第二步纵向水平杆→第二步横向水平杆→第三步纵向平杆→第三步横向水平杆→以此类推，完成此层脚手架纵横向搭设→剪刀撑搭设→水平剪刀撑搭设→铺设脚手片→验收｝柱模板｛放线→设置定位基准→第一块模板安装就位→安装支撑→邻侧模板安装就位→连接二块模板、安装第二块模板支撑→连接三块模板、安装第三块模板支撑→调直纠正→安装柱箍→全面检查校正→柱模群体固定→清除柱模内杂物、封闭清扫出口｝梁模板｛放线→复核梁底标高→安放龙骨→安装梁底模→梁模起拱→安装两侧模板→固定梁夹→安装梁柱节点模板→检查校正→按梁卡口→相邻梁侧模固定｝板模板｛复核板底标高→安放龙骨→安装模板→安装柱、梁、板节点模板→安放预埋件及预留孔模板等→检查校正｝模板验收外架｛放线→预埋拉环→悬挑工字钢→放置纵向扫地杆→自角部起依次向两边竖立底立杆，底端与纵向扫地杆扣接固定后，装设横向扫地杆并与立杆固定，每边竖起3～4根立杆后，随即装设第一步纵向平杆（大横杆，与立杆扣接固定）和横向平杆（小横杆，靠近立杆并与纵向平杆扣接固定，小横杆在上）—→校正立杆垂直和平杆水平，使其符合要求后，按40～60N.m力矩拧紧螺栓，形成构架其始段—→依上述要求向前延伸搭设，直至第一步交圈完成全面检查构架质量和钢梁情况，严格确保设计要求和构架质量→按第一步要求搭设第二步、第三步→随搭设进程及时设置钢丝拉绳、连墙件和剪刀撑→铺设脚手板和作业层栏杆、挡脚板或围护、封闭措施｝混凝土作业准备→砼搅拌→砼运输→现场塌落度测试（合格后）→砼浇筑→现场试块制作→振捣→收面→洒水养护。

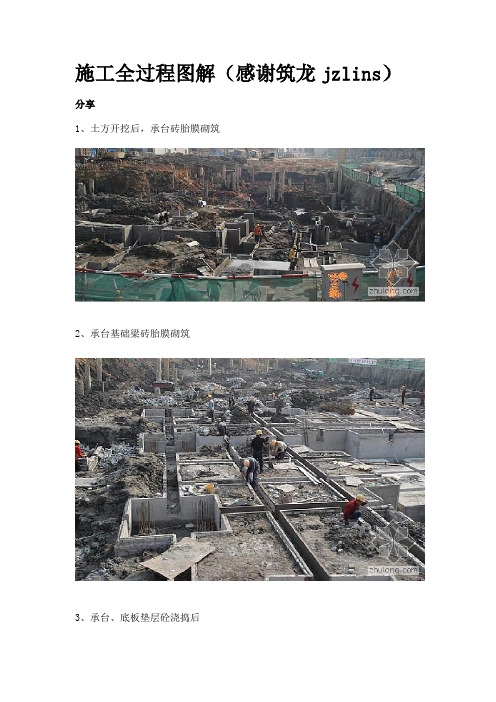

施工全过程图解（感谢筑龙jzlins）分享1、土方开挖后，承台砖胎膜砌筑2、承台基础梁砖胎膜砌筑3、承台、底板垫层砼浇捣后4、地下室底板及承台基础梁防水卷材施工5、钢筋绑扎中6、地下室外墙及消防水池的施工缝处的止水钢板焊接施工中7、外墙施工缝处模板挂模8、外墙模板挂模。

注意要用止水螺杆9、管道预埋10、高低跨处模板的下部我们焊上了钢筋支架地下室高低跨处模板挂模11、止水钢板在柱的节点，当然各地在此次的做法可以都不大一样啊，有的地方的止水钢板有直接通过柱的箍筋，也就是箍筋断开，止水钢板不断，然后箍筋采取焊接。

有的地方就是止水钢板到柱边就断开，保证柱箍筋不断开。

12、地下室底板砼浇捣后13、地下室放线，柱头砼凿毛14、模板钢管架搭设15、外墙施工缝处凿毛16、柱脚焊的定位钢筋17、地下室外墙模板施工中，止水螺杆外加一小块木块，目的是为了使以后割掉止水螺杆后留下的那个小凹槽，可以直接用水泥砂浆补平，以防止螺杆露在外面。

18、柱的垂直度检查19、地下室柱的砼浇捣完毕20、人防门预埋安装中21、地下室顶板砼浇捣中22、地下室外墙模板拆除后的止水螺杆处理23、外墙模板拆除后，外墙上的止水螺杆处理，人工凿除原先埋在砼中的小木块24、外墙止水螺杆割除后水泥砂浆修补25、外墙防水卷材施工中26、模板的支撑上面的顶托旋上去太高了，需要整改的地方。

还有个别木方挑头太长了。

27、圆柱模板安装施工中28、地下室拆模后的情景，呵呵，该处是消防水池的地方，满墙壁都是止水螺杆29、地下室30、地下室砖墙砌筑31、椭圆型车道施工中32、梁模板加固不合格需要整改的位置，梁侧板交接处木方未通长加固，该处很容易涨模。

33、砖墙砌筑，在砖墙与砼结构交接处，钉铁丝网。

34、消防喷淋管施工中35、楼面模板施工完毕。

呵呵，柱箍筋堆得太高了。

36、楼板钢筋施工中。

37、地下室风管安装中。

38、消防喷淋管过人防墙。

39、空调的冷冻水管施工中。

40、楼梯踏步施工中。

14张图，施工工序穿插搞明白！
高层住宅从结构施工到精准交付，14张工序安排及穿插图，清晰明了！
N层结构层——钢筋绑扎、结构拉缝安装、模板拼装。

N-1层——拆模、层间止水、垃圾清理、螺杆洞封堵、外墙打磨修补。

N-2层——层间止水、结构内墙打磨修补、卫生间反坎施工、墙板放线、排水管安装、栏杆安装、铝合金窗框安装、外墙涂料施工（第一、二遍腻子）。

N-3层——墙板安装、铝合金窗玻璃安装、消防立管安装。

N-4层——墙板与结构交接处挂网、沉箱防水、天花装修第一遍腻子、地面水泥砂找平、户内给水管安装。

N-5层——墙板嵌缝修补、墙板线盒及线管安装、卫生间回填及
二次防水、天花吊顶、照明穿线、保温板安装。

N-6层——卫生间及电梯间墙砖、厨房地砖、客厅天花封板、入户门框、防火门框安装、消防栓安装、水电管井刮N型腻子。

N-7层——客厅、卫生间及电梯间地砖、厨房墙砖、门槛石安装、管井穿强弱电线管及给水管。

N-8层——窗台石安装、厨卫间天花吊顶及封板、门套基层安装、墙面第一遍腻子施工（第一、二遍腻子）。

N-9层——墙面、天花第二遍腻子、门贴脸及门套安装、入户门安装。

N-10层——墙面、天花打磨、喷底漆、上面漆；户内门安装。

N-11层——部品安装。

N-12层——木地板安装；水电、洁具、五金安装调试。

N-13层——开荒保洁。

工程施工主要工序质量控制图附表1：独立钢筋砼基础施工工艺流程
附表2：模板工程质量控制程序
附表3：钢筋绑扎工程质量控制程序
附表4：钢筋焊接工程质量控制程序
附表5：混凝土工程质量控制程序
附表7：室内一般抹灰工程质量控制程序
附表8：屋面防水工程质量控制程序
附表9：电气工程施工流程图
附表10：给水排水工程施工流程图
钢结构流程
施工准备→原材料采、验、进厂→下料→制作→检验校正→预拼装→除锈→刷防锈漆一道→成品检验编号→构件运输→预埋件复验→钢柱吊装→钢梁吊装→檩条、支撑系统安装→主体初验→刷面漆→屋面板安装→墙面板安装→门窗安装→验收
钢筋砼工程施工工艺框图
5、安装工程质量控制
主要安装工艺流程图：。

建筑工程施工流程图（最全面）给水系统施工工艺流程图排水系统施工工艺流程图施工准备材料检查管道放线支架预制安装前检查施工准备管道安装水压试验冲洗消毒排污洁具安装调试交验管网通水熟悉图纸资料排污管安装排粪管安装透气管安装外排灌系统管道放线、安装排灌系统试水、回填土施工施工准备管线放线灌水试验洁具安装竣工验收支架安装通水试验配合土建专业预埋防雷和接地系统安装插接式母线槽安装电管敷设、箱盒安装桥架安装电管敷设、箱盒安装桥架安装插接式母线槽安装电管敷设、箱盒安装桥架安装插接式母线槽安装插接式母线槽安装插接式母线槽安装插接式母线槽安装插接式母线槽安装测量放线桩基工程场地平整土方调配基坑支护基础垫层降水桩基动载测试基础工程基础验收地下防水桩基静载测试桩基验收回填土施工准备土方工程土建主体工程主要工艺流程（混凝土结构）：脚手架搭设施工准备模板安装工程钢筋安装工程混凝土工程模板拆除工程填充墙工程管线预埋及预留管线预埋门窗框安装主体验收施工准备基层处理找规矩、基准线外墙找平层屋面找平层内墙找平层屋面保温外墙保温内墙抹灰屋面防水层内墙饰面层外墙饰面层器具安装门窗扇安装油漆玻璃楼地面工程外脚手架拆除分部工程验收室外工程施工准备路基挖填土地基处理路基压实垫层砂砾垫层碎石垫层基层粉煤灰三渣水泥或沥青稳定石二灰土面层人行道侧平石人行道面层水泥混凝土面层沥青混凝土面层验收施工准备井点降水管道基础沟槽开挖沟槽支护管道铺设管道接口管道坞膀磅水检验沟槽复土隐蔽验收窨井砌筑附属构筑物顶管工程主要工艺流程：施工准备测量放线导轨安装后座顶板安装顶进设备安装后座千斤顶安装洞口止水装置安装掘进机试运行掘进机井内就位割开闷板后座千斤顶顶进出泥准备掘进机穿墙偏差测量管内出泥轴线控制管道顶进顶进纠偏接口检验砼管进场验收竣工测量砼管拼装砼顶进结束设备转移。
