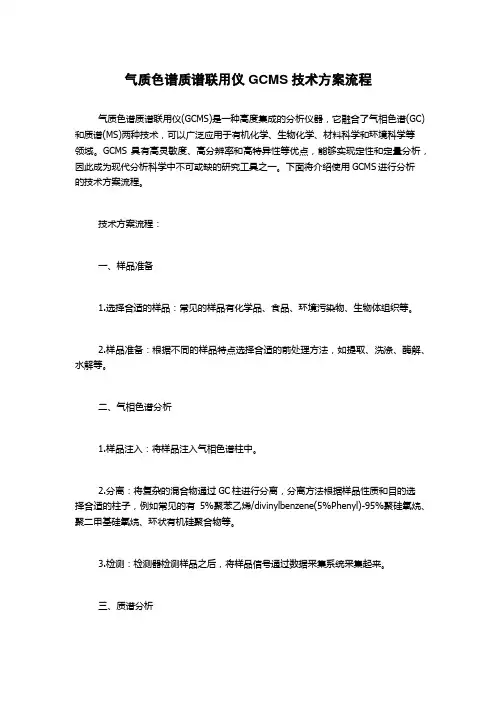

气质色谱质谱联用仪GCMS技术方案流程气质色谱质谱联用仪(GCMS)是一种高度集成的分析仪器，它融合了气相色谱(GC)和质谱(MS)两种技术，可以广泛应用于有机化学、生物化学、材料科学和环境科学等领域。
GCMS具有高灵敏度、高分辨率和高特异性等优点，能够实现定性和定量分析，因此成为现代分析科学中不可或缺的研究工具之一。
下面将介绍使用GCMS进行分析的技术方案流程。
技术方案流程：一、样品准备1.选择合适的样品：常见的样品有化学品、食品、环境污染物、生物体组织等。
2.样品准备：根据不同的样品特点选择合适的前处理方法，如提取、洗涤、酶解、水解等。
二、气相色谱分析1.样品注入：将样品注入气相色谱柱中。
2.分离：将复杂的混合物通过GC柱进行分离，分离方法根据样品性质和目的选择合适的柱子，例如常见的有5%聚苯乙烯/divinylbenzene(5%Phenyl)-95%聚硅氧烷、聚二甲基硅氧烷、环状有机硅聚合物等。
3.检测：检测器检测样品之后，将样品信号通过数据采集系统采集起来。
三、质谱分析1.样品离子化：在离子化器中，将GC柱中分离出的样品基元离化成离子，通常采用电子碰撞电离(ECI)或化学电离(CI)等方法离子化。
2.分离：利用磁场将离子分离，分离出不同质荷比的离子。
3.检测：将离子依次进入检测器，在电位场的作用下，产生电离，进而产生电流，被检测器接收到。
四、数据分析1.数据处理：对GCMS采集到的样品信号进行数据处理，删除背景噪音，并将信号转换为谱图。
2.谱图解释：对GCMS谱图进行解读，利用数据库搜索对应质谱库，找到谱图峰共存信号对应的化合物，得到其分子结构、相对含量和分离时间等信息。
以上是GCMS技术方案流程，该技术广泛应用于环境领域、药物化学、食品安全等领域，具有较高的分析能力和准确性。

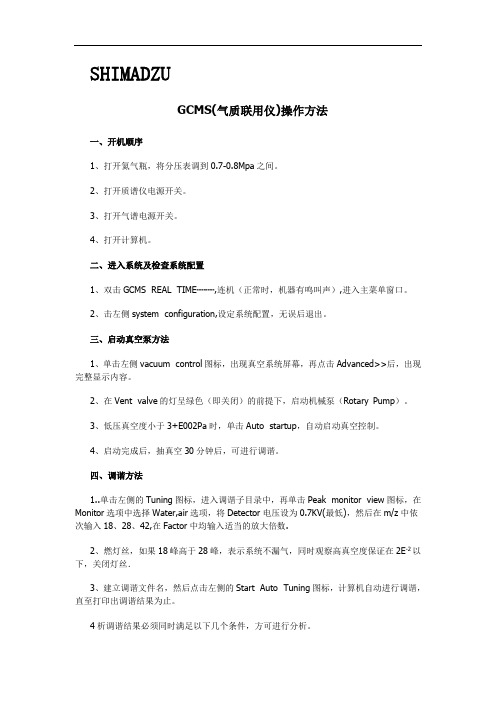

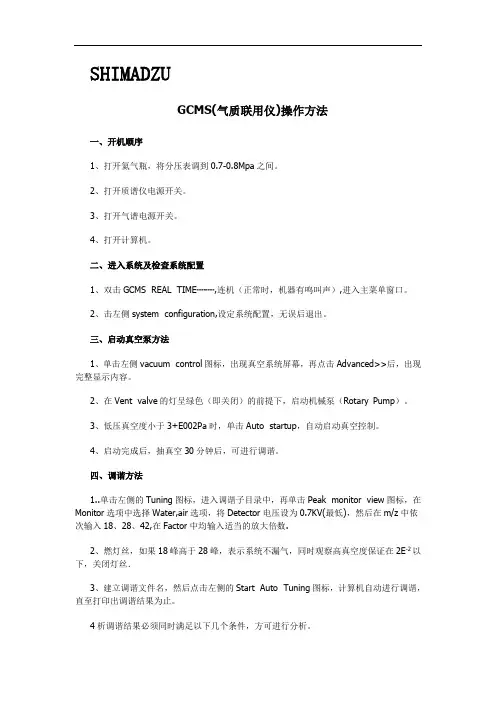

SHIMADZUGCMS(气质联用仪)操作方法一、开机顺序1、打开氦气瓶，将分压表调到0.7-0.8Mpa之间。
2、打开质谱仪电源开关。
3、打开气谱电源开关。
4、打开计算机。
二、进入系统及检查系统配置1、双击GCMS REAL TIME┉┉,连机（正常时，机器有鸣叫声）,进入主菜单窗口。
2、击左侧system configuration,设定系统配置，无误后退出。
三、启动真空泵方法1、单击左侧vacuum control图标，出现真空系统屏幕，再点击Advanced>>后，出现完整显示内容。
2、在Vent valve的灯呈绿色（即关闭）的前提下，启动机械泵（Rotary Pump）。
3、低压真空度小于3+E002Pa时，单击Auto startup，自动启动真空控制。
4、启动完成后，抽真空30分钟后，可进行调谐。
四、调谐方法1..单击左侧的Tuning图标，进入调谐子目录中，再单击Peak monitor view图标，在Monitor选项中选择Water,air选项，将Detector电压设为0.7KV(最低)，然后在m/z中依次输入18、28、42,在Factor中均输入适当的放大倍数.2、燃灯丝，如果18峰高于28峰，表示系统不漏气，同时观察高真空度保证在2E-2以下，关闭灯丝．3、建立调谐文件名，然后点击左侧的Start Auto Tuning图标，计算机自动进行调谐，直至打印出调谐结果为止。
4析调谐结果必须同时满足以下几个条件，方可进行分析。
a) Base Peak必须是18或69，不能是28(28为N2),否则为漏气。
b) 电压应小于2.0KV。
c) m/z中69、219、502三个峰的FWHM最大差小于0.1。
d) m/z502的Ratio值大于2.只有同时满足上述条件后，方可进行测试样品。
每次调谐结果要统一存档保存，以利维修时查看。
五．方法编辑1．单击左侧主菜单的Date Acquisition图标后进入了方法编辑内部中，共分四个部分：Sample、GC、MC、FID2.Sample档内容如下：Aoc—21i1) Of Rinses with Solvent（pre）（抽样前溶剂洗针次数）2）of Rinses with Solvent (post)（注样后用溶剂洗针次数）3) of Rinses with (sample)（样品洗针次数）4）Plunger Suction Speed ⊙High ⊙Middle ⊙Low(抽样速度)5）comity Comp Time（粘度补偿时间）6）Plunger Injection ⊙High ⊙Middle ⊙Low（注射速度）7）Syringe Injection ⊙High ⊙Low(扎的速度)0: Normal (sample).8)、Injection Mode Set ==> 1: Sample+Air+Solvent. (进样模式的选择) 2: Sample+Solvent.当按：Advanced……时，出现如下内容：①、Pumping Times: 5 times②、Inj、Port Dwell Time: 0.3 sec③、Terminal Air Gap ⊙Yes ⊙No④、Plunger washing speed ⊙High ⊙Middle ⊙Low⑤、Washing Volume ⊙6 μt⊙8 μt⑥、Syringe Suction 0 mm⑦、Syringe Injection 0 mm⑧、Use 3 Solvent Vial ⊙1 Vial ⊙Vial3、GC-2010：column oven temp ℃Injection Temp ℃（进样器温度）Injection model ①Split:(分流)l ②Splitless:(不分流)l ③Directcarrier gas①flow control mode②Pressure③Total flow④Column flow⑤Linear Velocity⑥Purge flow⑦Split Ratio⑧Carrier Flow第四部分：①Oven tempProgram ▼②Pressure③Aux1 teminjection time : 0 minColumn Flow at initital: 1.70 ml/minData file name: R.time:0 25 50 75 100 minTime (min) Command Value(3)GC Program…==> 1234Load Chromatogram ==>GCMS data file open. （4）ready checkTemperature√Col(oven) √Inj √ Det(interface)√ Aux1√ Aux2√ Aux3√ Aux4√ Aux5√ Carrier Gas Flow√ Wait Equilibrium（平衡）：min 4．MS档：GCMS-QP5050A With DI(1)Acquisition Mode(采集模式) ▼ ==> Scan（扫描方式）Sim（选择离子方式）（2）Micro Scan Width(微量扫描宽度：0 μ（3）Interface Temp(检测器温度)：230 ℃（4）Solvent Cut Time（溶剂切除时间）: 2 min（5）Detector ⊙Absolute (绝对)○Relative to the Tunning(相对于Tunning): 1.0 KV（一般设1左右）（6）Threshold (阀值)：1000 （小于1000的峰不出现）（7）Interval (扫描间隔)： 0.5 SecUse MS program sec…GC Program time: 0.00 min七．样品的测定操作：Data Acquisition 中Sample loginSample Name SampleAcquisition= Sample ID Vial#Data file InjectionMulti Inj Tunning file设计好后，按Standby,待GC、MS均变绿色字体后，进样按start ,开始检测。
气相色谱-质谱联用仪检定规程
气相色谱-质谱联用仪（GC-MS）是一种常用的分析仪器，广泛应用于化学、环境、制药等领域。
为了保证GC-MS的检测结果准确可靠，需要进行检定。
以下是GC-MS检定规程。
一、仪器准备
1. 校正仪器时间：使用仪器前，应校正仪器时间。
2. 准备标准样品：准备符合要求的标准样品，保证其纯度和浓度均匀。
3. 准备质控样品：准备符合要求的质控样品，用于检测仪器稳定性和重复性。
4. 检查仪器状态：检查仪器各部件是否正常运行，如进样口、分离柱、检测器等。
二、检定步骤
1. 检测灵敏度：使用标准物质进行检测，记录出峰信号和信噪比。
灵敏度应满足实验要求。
2. 检测线性范围：使用标准物质进行检测，记录出峰信号和浓度的线性关系。
线性范围应满足实验要求。
3. 检测准确度：使用标准物质进行检测，记录出峰信号和实际浓度的差异。
准确度应满足实验要求。
4. 检测重复性：使用质控样品进行检测，记录出峰信号的变异系数（CV）。
重复性应满足实验要求。
5. 检测选择性：使用不同的样品进行检测，观察是否有干扰物质的存在。
选择性应满足实验要求。
三、记录和分析结果
1. 记录检定结果：将每项检定结果记录在表格中，并注明是否符合实验要求。
2. 分析结果：分析每项检定结果，找出不符合要求的原因，并采取相应措施进行改进。
四、结论
根据检定结果，判断GC-MS是否符合实验要求，如果不符合，需进行维护和修理。
同时，需要建立定期检定制度，保证仪器的稳定性和可靠性。
![气质联用[整理版]](https://img.taocdn.com/s1/m/89a8314676232f60ddccda38376baf1ffc4fe388.png)
第一章气相色谱-质谱联用技术气质联用仪是分析仪器中较早实现联用技术的仪器，自1957年J.C.Holmes和F.A.Morrell首次实现气相色谱和质谱联用以后，这一技术得到了长足的发展。
在所有联用技术中气质联用，即GC/MS发展最完善，应用最广泛。
目前从事有机物分析的实验室几乎都把GC/MS作为主要的定性确认手段之一，同时GC/MS也被用于定量分析。
另一方面，目前市售的有机质谱仪，不论是磁质谱、四极杆质谱、离子阱质谱还是飞行时间质谱（TOF），傅立叶变换质谱（FTMS）等均能和气相色谱联用。
还有一些其他的气相色谱和质谱连接的方式，如气相色谱-燃烧炉-同位素比质谱等。
GC/MS 已经成为分析复杂混合物最为有效的手段之一。
气质联用法是将气-液色谱和质谱的特点结合起来的一种用于确定测试样品中不同物质的定性定量分析方法，其具有GC的高分辨率和质谱的高灵敏度。
气相色谱将混合物中的组分按时间分离开来，而质谱则提供确认每个组分结构的信息。
气相色谱和质谱由接口相连。
气质联用法广泛应用于药品检测、环境分析、火灾调查、炸药成分研究、生物样品中药物与代谢产物定性定量分析及未知样品成分的确定。
气质联用法也被用于机场安检中，用于行李中或随身携带物品的检测。
气质联用仪系统一般有下图所示的部分组成。
图1.1 气质联用仪组成框图气质联用仪根据其要完成的工作被设计成不同的类型和大小。
由于在现代质谱仪中最常用的质量分析器是四极杆型的，所以，在本章中将主要介绍这种将不同质量离子碎片分离的方法。
第一节气相色谱仪简介气相色谱仪，通过对欲检测混合物中组分有不同保留性能的气相色谱色谱柱，使各组分分离，依次导入检测器，以得到各组分的检测信号。
按照导入检测器的先后次序，经过对比，可以区别出是什么组分，根据峰高度或峰面积可以计算出各组分含量。
通常采用的检测器有：热导检测器，火焰离子化检测器，氦离子化检测器，超声波检测器，光离子化检测器，电子捕获检测器，火焰光度检测器，电化学检测器，质谱检测器等。
![气相色谱质谱联用仪标准操作规程[整理]](https://img.taocdn.com/s1/m/3d1b8e1c9e31433238689350.png)
气相色谱质谱联用仪标准操作规程[整理] 气相色谱质谱联用仪GC-MS标准操作规程 1、开载气先打开钢瓶阀门，再顺时针拧动气表到500KP—900KP2、分别打开GC、MS电源3、双击实时分析工作站(ID ADMIN) 确定，听到两声响声。
4、打开真空控制，抽真空，点击自动启动，约4-5min，自动关闭5、点击ETAIL设定基本实验参数(进样口、柱、MS)6、稳定1-2小时7、点击TUNING (调谐) 离子源选择EI 、MONITOR选water air进行峰监测，打开灯丝，观察m/z 18 28 32 处的离子强度，检测是否漏气(28处的峰高不得高于18峰的2 倍)(28:32=4:1)输入69 ，打开标准品，再打开灯丝(关时先关灯丝后关标准品)(注意:当开机时间很长时，18峰可能小于28峰，此时可以从69峰检测是否漏气，只要69峰仍为最高峰就说明不漏气)8、DETECTOR 常用0.70KV9、点击START AUTO TUNING (等待约3min左右)，且要保存调谐报告。
(关机重新起机时使用，连续工作不用自动调谐)10、开始编辑实验方法，点击DATA ACQUISITION 进入实验方法编辑参数对话框，分别编辑GC和MS的参数。
GC参数:柱温、进样口温度、进样模式(选分流或不分流)、设置载气参数、程序升温控制参数。
MS参数:离子源温度、进样口温度、溶剂切除时间、微扫宽度、DETECTOR 两种通常选择相对于调谐方式的。
THREAHOLD 通常在500左右。
保存方法文件。
11、样品注册点击SAMPLE LOGIN 输入相关信息(必须输入数据名文件和调谐文件) 确定。
12、点击STANDBY 至READY时进样 13、后处理样品分析。
14、关机(AUTOSHUTDOWN) 15、关闭电源及载气。
仪器操作流程气相色谱质谱联用仪的操作流程气相色谱质谱联用仪（GC-MS）是一种常用的分析仪器，可用于物质的定性和定量分析。
本文将介绍仪器的操作流程，包括仪器的准备工作、样品的制备和进样、仪器参数的设置、分析过程的操作以及数据处理等内容。
一、仪器的准备工作1. 确保仪器的正常运行：检查仪器的电源和气源是否正常，仪器的各部分是否安装牢固。
2. 启动并预热：打开仪器的电源开关，并根据仪器的说明书进行预热，通常需要预热时间为30分钟至1小时。
二、样品的制备和进样1. 样品的制备：根据需要进行样品的提取、浓缩、纯化等操作，确保样品处理过程中不产生干扰物。
2. 进样：将经过处理的样品通过适配器等设备装入注射器中，再将注射器插入进样口，进行样品的进样。
三、仪器参数的设置1. GC参数的设置：根据分析的需要，设置气相色谱的流速、温度程序和气流速率等参数，以获得良好的分离效果。
2. MS参数的设置：设置质谱的扫描范围、离子化方式和质谱分析模式等参数，以获取所需的质谱图谱。
四、分析过程的操作1. 启动仪器：在仪器参数设置好后，启动GC-MS联用仪，待仪器进入工作状态后，进行后续操作。
2. 开始分析：通过软件界面选择相应的方法，并点击开始按钮，仪器将按照预设参数进行分析，直至分析结束。
3. 监控分析结果：实时监控分析过程中的信号强度和峰形等参数，以确保分析结果的准确性和可靠性。
4. 重复分析：若分析结果不符合要求，可进行重复分析或调整仪器参数，直至获得满意的结果。
五、数据处理1. 数据记录：将分析结果保存至计算机或相关储存介质，方便后续的数据处理和数据分析。
2. 数据处理：使用专业的数据处理软件对分析结果进行峰识别、峰面积计算、定性和定量分析等操作。
3. 数据解释：根据分析结果，结合仪器参数和相关知识，解释分析结果所代表的化合物及其性质。
总结：以上是气相色谱质谱联用仪的操作流程。
正确操作仪器，合理设置仪器参数，对样品进行适当的处理和进样，以及准确地进行数据处理和解释，对获得准确、可靠的分析结果非常重要。
Agilent6890/5975气质联用仪操作规程1. 技术参数参数工作范围不确定度/准确度 0.1 aum量程 1.6 ~ 800 aum2. 适用范围环境空气，水质，固体样品中有机物的定性定量分析。
3. 操作步骤3.1 开机3.1.1 开载气，开稳压器电源。
3.1.2 根据待测样品选择合适的毛细管柱，并将其两端分别连接进样口及质谱检测器。
3.1.3 依次开启色谱仪，质谱仪及工作电源，在MSD的油泵连续抽真空3-4个小时后，双击桌面上的图标“SHGCMS#1”，打开MSD的化学工作站。
3.1.4 由主菜单上“I nstrument→MS Temperatures….”窗口，对MS的四极杆及离子源的温度进行设定。
由“I nstrument→GC E dit Parameters….”窗口，对GC的载气模式，流量，分流比，进样口温度，柱温，程序升温等参数的设定。
由“I nstrument→MS SIM/Scan Parameters…”窗口分别设定溶剂延长时间，EM电压，扫描方式的参数。
待测物都有一定的保留时间，在待测物出峰之前的一定时间内，可以不开检测器，这段时间应该就是延迟时间。
目的是为了保护检测器，延长检测器寿命。
3.1.5 待仪器运行达到各项设定的参数后，由“Instrument→tune MSD→OK”，点击“OK”进行MS的自动调谐。
3.1.6 待MS调谐通过后，点击主菜单上“Sequence→Edit Sequence…”进入样品信息窗口，输入样品的各项信息。
3.1.7 输完样品信息后，由主菜单“Sequence→Run Sequence”进入样品自动运行并检测阶段。
3.2 分析3.2.1 待仪器运行完所有的样品（包括5个标准点，1个Blank、QC、Spike、QC Check）后，由主菜单上“View→Date Analysis(Offline)”进入离线色谱工作站界面。
3.2.2 以5个标准点（1ppm，5ppm，10ppm，20ppm，30ppm）作一条标准曲线（内标法），其各个标准化合物的相关系数均要求大于99.5%。
气相色谱-质谱联用法
气相色谱质谱联用法通常被称为GC-MS。
它是一种常用的化学分析技术，可以同时对样品中的化学成分进行分离和检测。
GC-MS联用通常包括这几个步骤：
1. 通过气相色谱（GC）技术对样品进行分离
在GC过程中，样品被注入并被分为组成部分。
通常使用气体作为载体气体，使得组分在柱子中被吸附，也会在柱子中被释放或挥发。
2. 将样品送入质谱分析器
样品分离出来的成分被转移到质谱分析器中，该仪器将光谱图与已知物质的光谱比较，以确定它的组成部分和浓度。
质谱分析器通常使用的是质谱探测器，这可以在大气压下将样品转化为离子，并将它们加速和引入下一步处的仪器。
3. 离子化和质谱检测
在此过程中，离子被引入质谱分析器，质谱仪会利用离子束的分子质量和各自的占比来确定它们的组成部分。
离子会被探测器捕获并转化为电信号，这些信号被处理和记录，最终生成质谱图。
使用GC-MS联用可以非常精确地分析样品，同时也可以在非常短的时间内进行
分析。
这种技术在很多行业中得到了广泛应用，例如食品和饮料，环境监测，毒理学等领域。

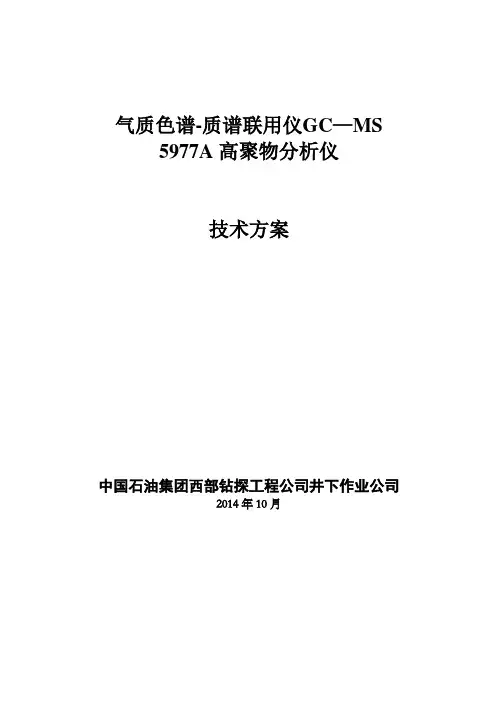

气质色谱-质谱联用仪GC—MS 5977A高聚物分析仪技术方案中国石油集团西部钻探工程公司井下作业公司2014年10月一、概述1、说明本技术方案书规定了西部钻探井下公司研究所,购买的气质色谱-质谱联用仪GC—MS 5977A在硬件、软件、培训、售后技术支持等方面的最低技术要求,供货商所提供的产品必须全部达到这些技术指标。
2、气质色谱—质谱联用仪总体要求2.1整体设计科学合理，安全可靠，技术在国际上处于领先水平，并且在国内外各领域应用广泛.2.2测量精准度高,密封性能好；材质优良、耐腐蚀;气质联用仪、多功能裂解仪、GPC色谱以及各种仪表阀件等安装合理，便于操作；漆面光洁、无划痕；标牌位置合理,文字准确清晰.2。
3数据处理系统科学准确,便于升级。
2.4适用于油气田易燃易爆环境。
2。
5气质色谱-质谱联用仪要求可准确完成对高分子聚合物的特征鉴别分析实验,为油田开发生产提供科学的检测依据。
二、工艺条件及选型1.气相质谱联用仪：主机，质谱检测器，辅助EPC,分流/不分流进样口,裂解器，GPC液相色谱和化学工作站。
2.工作条件电源：220V，50Hz温度:操作环境15˚C—35˚C湿度：操作状态25-50％，非操作状态10—90%3。
技术性能3．1 气相色谱3。
1.1 主机3。
1.1.1 电子流量控制（EPC)：所有流量、压力均可以电子控制，以提高重现性，13路电子流量控制3.1。
1。
2 压力调节:0.001psi3.1.1.3 保留时间重现性：<0。
0008min，峰面积的重现性：<1% RSD3.1。
1。
3 大气压力传感器补偿高度或环境变化3。
1。
1.4 程序升压/升流：5阶具有4种EPC操作模式：恒温，恒压，程序升压,程序升流3。
1。
2 炉箱3。
1。
2。
1 操作温度：室温以上4˚C至450˚C3。
1.2.2 温度设定:1˚C ，程序升温间隔 0。
1˚C3.1。
2。
3 升温速度：0.1˚C -120˚C / min （最大）3.1。
气质色谱-质谱联用仪GC-MS5977A高聚物分析仪技术方案中国石油集团西部钻探工程公司井下作业公司2014年10月一、概述1、说明本技术方案书规定了西部钻探井下公司研究所，购买的气质色谱-质谱联用仪GC-MS 5977A在硬件、软件、培训、售后技术支持等方面的最低技术要求，供货商所提供的产品必须全部达到这些技术指标。
2、气质色谱-质谱联用仪总体要求2.1整体设计科学合理，安全可靠，技术在国际上处于领先水平，并且在国内外各领域应用广泛。
2.2测量精准度高，密封性能好；材质优良、耐腐蚀；气质联用仪、多功能裂解仪、GPC色谱以及各种仪表阀件等安装合理，便于操作；漆面光洁、无划痕；标牌位置合理，文字准确清晰。
2.3数据处理系统科学准确，便于升级。
2.4适用于油气田易燃易爆环境。
2.5气质色谱-质谱联用仪要求可准确完成对高分子聚合物的特征鉴别分析实验，为油田开发生产提供科学的检测依据。
二、工艺条件及选型1.气相质谱联用仪：主机，质谱检测器，辅助EPC，分流/不分流进样口，裂解器，GPC液相色谱和化学工作站。
2.工作条件电源：220V，50Hz温度：操作环境15˚C-35˚C湿度：操作状态25-50%，非操作状态10-90%3. 技术性能3．1 气相色谱3.1.1 主机3.1.1.1 电子流量控制（EPC）：所有流量、压力均可以电子控制，以提高重现性，13路电子流量控制3.1.1.2 压力调节：0.001psi3.1.1.3 保留时间重现性：<0.0008min，峰面积的重现性：<1% RSD3.1.1.3 大气压力传感器补偿高度或环境变化3.1.1.4 程序升压/升流：5阶具有4种EPC操作模式：恒温，恒压，程序升压，程序升流3.1.2 炉箱3.1.2.1 操作温度：室温以上4˚C至450˚C3.1.2.2 温度设定：1˚C ，程序升温间隔 0.1˚C3.1.2.3 升温速度：0.1˚C -120˚C / min （最大）3.1.2.4 程序升温：20 阶,21个温度平台3.1.2.5 稳定性：< 0.01˚C3.1.2.6 温度准确度：± 1%3.1.2.7 炉箱冷却速度：450˚C到50˚C， 240秒3.1.2.8 最大运行时间：999.99分钟3.1.3 毛细柱分流/不分流进样口（具有电子压力控制功能）3.1.3.1 最高使用温度：400˚C3.1.3.2 电子参数设定压力，流速和分流比3.1.3.3 压力设定范围：0-150psi；压力设定精度：0.001psi3.1.3.4 最大载气流量：1000ml/min3.1.3.5 流量范围：0-200mL/分钟N2, 0-1250mL/minH2 or He3.2 质谱检测器3.2.1 具有网络通讯功能，可实现远程操作3.2.2 侧开式面板，面板控制器可显示质谱状态信息及质谱工作参数的输入,结构紧凑，无需冷却水及压缩空气冷却3.2.3 质量数范围：1.6-1050amu，以0.1amu递增3.2.4 分辨率：单位质量数分辨3.2.5 质量轴稳定性: 优于0.10amu/48小时3.2.6 灵敏度：（用HP-5MS 30mx0.25mmx0.25um 毛细柱测定）全扫描灵敏度（电子轰击源EI）：1pg八氟萘（OFN）,信/噪比≥1500：1(扫描范围: 50-300amu ，m/z 272 时)全扫描灵敏度（正化学源PCI）：100pg苯甲酮 (BZP)，信/噪比≥500：1(扫描范围: 50-300amu ，m/z 183 时)全扫描灵敏度（负化学源NCI）：100fg八氟萘OFN，信/噪比≥600：1(,扫描范围: 50-300amu ，m/z 183 时)3.2.7 最大扫描速率：20,000amu/秒3.2.8 动态范围：全动态范围为1063.2.9 选择离子模式检测（SIM）最多可有100组，每组最多可选择60个离子3.2.10 质谱工作站可根据全扫描得到的数据，自动选择目标化合物的特征离子并对其进行分组，最后保存到分析方法当中，无须手动输入。
（AutoSIM）3.2.11 具有全扫描/选择离子检测同时采集功能3.2.12 备有两根长效灯丝的高效电子轰击源，采用完全惰性的材料制成，可以采用氦气和氢气两种气体做为载气3.2.13 离子化能量：5-241.5eV3.2.14 离子源温度：独立控温，150-350˚C可调3.2.15 自动化学源：质谱仪配备专用化学源调谐化合物（与EI源调谐所用化合物不同）；正，负化学源的调谐和反应气流量完全由质谱工作站控制,可采用甲烷气和氨气两种气体作为反应气3.2.16 分析器：整体镀金双曲面四极杆，独立温控, 106˚C - 200˚C3.2.17 检测器：TAD三重离轴光电倍增器3.2.18 真空系统：分子涡轮泵大于250L/S，2.5m3/h机械泵3.2.19 气质接口温度: 独立控温，100-350℃3.2.20 具备早期维护预报功能（EMF）3.2.21 可提供质量认证功能（OQ/PV）3.2.22 TID 痕量离子检测技术，在数据采集的过程中优化信号3.2.23 自动归一化调谐3.2.24 EI源可以采用氢气做为载气，CI源可以采用氨气做为甲烷气。
3.3 数据处理系统3.3.1 谱库：气相色谱，质谱，质谱工作站之间的数据传输全部依靠自身安装的网卡实现。
3.3.2 软件：Windows XP 专业版操作系统，原厂中英文可选气相色谱工作站软件，具备数据采集、分析、储存及定性定量分析功能。
中/英文可选。
工作站软件符合GLP 规范，符合cGMP 标准。
3.3.2.1 手动/自动调谐，数据采集，数据检索，分析结果报告，定量分析及谱库检索功能。
3.3.2.2 数据分析软件应包括常规数据和符合EPA 要求的专用环境数据处理等多种分析模式。
两种模式通过软件配置互相转换，均能独立工作。
3.3.2.3 操作环境：Windows XP。
3.3.2.4 NIST11谱库（22万张），化学结构式库（16万张），PMW药物库（Pfleger/Maurer/Weber 3rd Edition MS Drug Library 包括 6,300 EI 谱图）。
3.3.2.5 气相色谱-质谱具有保留时间锁定（RTL）功能。
可与独立的气相色谱仪配合使用，利用保留时间锁定的功能使得同一种化合物气相色谱和质谱的保留时间一致。
此功能通过软件自动调整仪器工作参数，在五个不同条件下进样，分析锁定目标化合物而实现。
*保留时间重现性: < 0.0008min; 峰面积重现性: < 1.0% RSD。
3.3.2.6 质谱数据处理软件可依据保留时间锁定谱库当中标准保留时间和质谱信息对样品当中可能存在的目标化合物进行自动搜寻,并显示搜寻结果. 搜寻结果应显示每个化合物的实测保留时间与谱库当中其标准保留时间的偏差, 定量及确认离子之间的标准丰度比与实测丰度比等以供使用者准确定性。
3.3.4 全中文在线帮助软件附件:石墨密封垫、进样口隔垫、高聚物分析色谱柱三、供货范围（纯烃类，非金属类样品测试）仪器配置清单四．培训及售后支持：5.1供货商需在现场进行系统理论知识、仪器硬件操作、仪器维护保养以及基本故障诊断、排除等技术培训，确保使用人员能够独立操作，培训时间不得少于10天。
5.2供货商负责日后为仪器易损配件提供供应支持，并对本仪器相关问题进行免费技术支持。
5.3供货商需为各测试系统提供2年包修、终身保修的售后服务。
5.4供货商应确保所购各项仪器设备可长期供应的配（备）件、维修材料及消耗品，并可通过相关办事机构直接订货。
5.5供货商应随货物提供本设备原配的专用工具五、产品的可靠性及安全性。
产品设计和制造通过ISO 9001 质量体系认证。
符合国际法规规定的安全和电磁相容性的要求。
实际的测试条件远比说明书要求的严格。
六、产品供货周期、质量保证和售后服务6.1供货周期为60个工作日。
6.2仪器保修期为自安装验收合格之日起,免费保修一年。
在保质期内出现质量问题由乙方负责免费更换。
6.3卖方将按要求免费派出专家指导安装，具体安排由双方协商，并对最终用户操作人员提供操作和维护培训。
6.4无论在保修期内还是在保修期外，卖方在收到用户的维修要求后8小时作出回应，并在48小时内到达买方现场进行维修。
以上要求适用于国家法定工作日。
6.5设备质保期后卖方能对设备提供终身优惠的技术支持。
卖方的技术维修人员，1年至少回访用户2次（期限10年，形式可采取现场、电话等）6.6卖方承诺10年内对买方提供优惠的备品配件价格。
6.7卖方免费提供软件升级七、资料交付7.1供货商需提供承压元件、压力传感器、压力变送器、流量计等计量单元的产品合格证以及检定、校正报告等相关技术资料。
7.2专用软件（包括软件说明及源代码）以光盘形式提供，并免费提供升级。
7.3供货商应随货物提供仪器设备的全套资料，提供的资料应包括使用手册、电气线路图、接线图、流程图、维修手册、货物清单等。
7.4所以进口元件需提供安装、操作维护、故障诊断等说明书（包括原文、中文）八、投标要求8.1投标单位必须是生产厂商或生产厂商在中国区域的一级代理，并能够对产品的性能的技术指标进行解释。
8.2所提供产品必须全部达到上述技术要求。
8.3投标中需对所供产品主要功能及附件进行详细说明。
九、验收9.1 开箱和检查1）在货到时，检查包装箱在运输的过程中是否有损坏。
2）清点货物数量，根据合同清点备件数量。
9.2 设备安装1）设备就位，安装各主要部件，连接他们中间的管线。
2）连接氮气，压缩空气，冷却循环水及放空等外部管线。
3）联接电源电缆。
4）安装计算机，连接通讯电缆线9.3 设备调试根据设备系统的构成，分别调试各个子系统，机械部分要求运转灵活，控制准确；仪表部分数值显示稳定正确，测量到达所要求的精度，电子及软件部分通讯正常，到达所要求的控制和数据采集功能。
各个子系统调试完成后进行系统的联合运转试验。
9.4设备检验1）功能检验：根据上述设备调试步骤，检验各个子系统的工作状况。
2）升温和加压试验：用水作为介质，进行加温和加压试验，检查是否有泄漏。
3）系统试验：确保系统满足合同要求的技术指标。
9.5操作培训：1）用水作为介质，根据上述设备调试步骤，学习和熟悉各个子系统的操作。
2）学习设备的日常维护保养。
9.6样品测试：根据用户要求，由用户进行一个样品的短期试验，厂家工程师在旁指导。
9.7验收并签署验收报告系统经调试和试验合格，用户经培训基本掌握操作后，由用户和供货商双方签定验收报告。
有关技术方面未尽事宜，双方协商解决。
