下载文档原格式
工程技术统一标准深圳市万科房地产有限公司SHENZHEN VANKE REAL ESTATE CO., LTD.编号：VKSZ/GCBZ/DA005版号：A/0 页码：第1页共18页设计任务书修订记录参加讨论认定人员：于克佐、张雪峰、唐正才、范宇、冯兆臣、蒋朝晖、张兴华、曹秀萍WNKE 方网他R编制 审核 批准曹秀萍 胡纯 孟浩 日期 日期 日期2004-06-25 2004-07-01 2004-09-24修订 状态修改内容 修改人 审核人 批准人SHENZHEN VANKE REAL ESTATE CO., LTD.合同附件一:SHENZHEN VANKE REAL ESTATE CO., LTD.万科东海岸二期TA、TB、TC、TD、MB户型铝合金门窗施工图设计任务书SHENZHEN VANKE REAL ESTATE CO., LTD.本任务书包括铝合金门窗工程技术标准和施工图设计深度要求两部分第一部分：万科铝合金门窗工程技术标准SHENZHEN VANKE REAL ESTATE CO., LTD.铝合金型材铝门窗型材采用亚铝、华加日（或相同档次）生产的高精级别的型材。
壁厚 应经计算或试验确定，其中门型材截面主要受力杆件最小实测壁厚应不小于2.0mm ，门其它一般受力型材最小实测壁厚应不小于 1.4m m ；窗型材截面主要受力杆件最小实测壁厚应不小于 1.4mm 。
玻璃压线等配套铝料最小实测壁厚应不小 于1.0mm 。
局部受力不够，可通过加钢衬的方式加强，满足强度和刚度要求。
铝型材断面构造要求：外平开门窗扇水平缝隙上方设滴水线条（披水板）。
所有门窗下框室内侧翼緣有足 够的挡水高度（内外高差宜大于35,特别是推拉门窗尤应重视），平开门窗下框应 带排水槽。
湿法塞缝（即没有附框的）平开门窗洞口周边框料应采用高低脚。
铝合金型材表面处理采用 阳极氧化 或阳极氧化加抛光（做样板由建筑确认） 。
1、1.11.2总则本标准参照《广东省铝合金门窗工程技术规程》和国家相关标准规范编制，如当 地政府有比本标准更高的要求时，按照当地政府规定执行。
文档收集于互联网，已重新整理排版.word版本可编辑.欢迎下载支持.铝合金门窗制作安装1适用范围本技术要求适用于万科深圳区域所有铝合金门窗的制安工程招投标及现场施工指导。
2依据2.1除另有注明外，本工程须符合设计、图纸和相关国家、地方及行业标准，主要包括但不限于：2.1.1《工程建设标准强制性条文》2002年版2.1.2《建筑工程施工质量验收统一标准》（GB50300-2001）2.1.3《建筑装饰装修工程施工及验收规范》（GB50210-2001）2.1.4《住宅装饰装修工程施工规范》（GB50327-2001）2.1.5《钢结构工程施工质量验收规范》（GB50205-2001）2.1.6《民用建筑工程室内环境污染控制规范》（GB 50325-2001）2.1.7《建筑结构荷载规范》（GB50009-2001）2.1.8《建筑抗震设计规范》（GB50011-2001）2.1.9《钢结构设计规范》（GB50017-2003）2.1.10《建筑物防雷设计规范》（GB50057-94）2.1.11《铝合金建筑型材》（GB/T5237-2000）2.1.12《铝合金门》（GB/T8478-2003）2.1.13《铝合金窗》（GB/T8479-2003）2.1.14《玻璃幕墙工程技术规范》（JGJ102-2003）2.1.15《建筑玻璃应用技术规程》(JGJ113-2003)2.1.16《建筑外窗抗风压性能分级及检测方法》（GB/T 7106-2002）2.1.17《建筑外窗气密性能分级及检测方法》（GB/T 7107-2002）2.1.18《建筑外窗水密性能分级及检测方法》（GB/T 7108-2002）2.1.19《建筑外窗保温性能分级及检测方法》（GB/T 8484-2002）2.1.20《建筑外窗空气声隔声性能分级及检测方法》（GB/T 8484-2002）2.1.21《建筑外窗采光性能分级及检测方法》（GB/T 11976-2002）2.1.22《铝合金门窗设计、施工及验收规范》（DBJ 15-30-2002）(广东省标准)2.1.23建筑安全玻璃管理规定国家发改运行[2003]2116号2.1.24铝型材、玻璃、五金、密封材料等技术标准和铝合金门窗施工图设计任务书2.2若承包商对以下要求有任何疑义，应立即向万科地产提出，由万科地产做最终决定，否则视为接受。

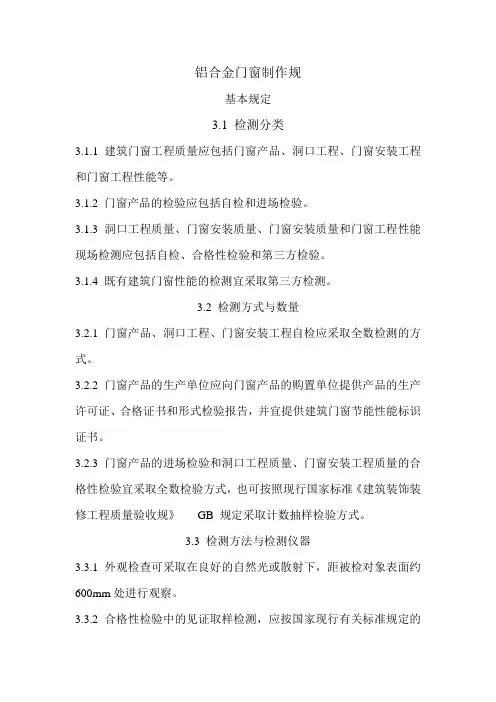

铝合金门窗制作规基本规定3.1 检测分类3.1.1建筑门窗工程质量应包括门窗产品、洞口工程、门窗安装工程和门窗工程性能等。
3.1.2 门窗产品的检验应包括自检和进场检验。
3.1.3 洞口工程质量、门窗安装质量、门窗安装质量和门窗工程性能现场检测应包括自检、合格性检验和第三方检验。
3.1.4 既有建筑门窗性能的检测宜采取第三方检测。
3.2 检测方式与数量3.2.1 门窗产品、洞口工程、门窗安装工程自检应采取全数检测的方式。
3.2.2 门窗产品的生产单位应向门窗产品的购置单位提供产品的生产许可证、合格证书和形式检验报告，并宜提供建筑门窗节能性能标识证书。
3.2.3 门窗产品的进场检验和洞口工程质量、门窗安装工程质量的合格性检验宜采取全数检验方式，也可按照现行国家标准《建筑装饰装修工程质量验收规》GB 规定采取计数抽样检验方式。
3.3 检测方法与检测仪器3.3.1 外观检查可采取在良好的自然光或散射下，距被检对象表面约600mm处进行观察。
3.3.2 合格性检验中的见证取样检测，应按国家现行有关标准规定的方法进行。
3.3.3 门窗规格和尺寸等的检测应采用下列量测工具：1 分度值为1mm的钢卷尺2 分度值为0.5mm的钢直尺3 分辨率为0.02mm的游标卡尺；4 分辨率为1μm的膜厚检测仪5 分度率为0.5mm的塞尺6分度值为0.1mm的读数显微镜4 门窗产品的进场检验4.1 一般规定4.1.1 门窗产品的进场检验应由建筑单位或其委托的监理单位组织门窗生产单位和门窗安装单位等实施。
4.1.1 门窗生产进场时，建筑单位或其委托单位的监理单位应对门窗的生产单位提供的合格证书、检验报告和形式检验报告等进行核查。
对于提供建筑门窗节能性能标识证书的，应对其进行核查。
4.2 门窗及型材4.2.1门窗及型材的进场检验应包括外观检查、规格和尺寸检验等。
4.2.2 门窗及型材的外观检查应包括下列容：1表面完整性、洁净性、色泽一致性、刨痕、锤印状况等。
模板工程施工质量控制指引合同附件一：万科东海岸二期TA、TB、TC、TD、MA、MB户型铝合金门窗施工图设计任务书本任务书包括铝合金门窗工程技术标准和施工图设计深度要求两部分第一部分：万科铝合金门窗工程技术标准1、总则1.1本标准参照《广东省铝合金门窗工程技术规程》和国家相关标准规范编制，如当地政府有比本标准更高的要求时，按照当地政府规定执行。
1.2本标准中引用的国家或行业标准一旦有更新时，铝合金门窗工程设计及制作安装单位有义务了解规范标准的更新和按照相应的标准执行。
2、铝合金门窗的材料要求2.1一般规定2.1.1除非下面另有规定，工程所有的铝型材、五金配件、玻璃、密封材料、硅酮结构密封胶为下述采用的国家或行业标准中规定的一等品及以上的品质。
所有型材、配件、密封材料均需要深圳万科房地产有限公司审批并封样后方可使用。
2.1.2铝门窗所用金属材料除不锈钢和五金件外，钢材应进行热浸锌（80g/m2）处理。
2.1.3隐框、半隐框窗或1m以上边长的无框玻璃与玻璃直接粘结承受风荷载作用的，采用硅酮结构密封胶，硅酮结构密封胶应与接触材料相容。
2.2铝合金型材2.2.1铝门窗型材采用亚铝、华加日（或相同档次）生产的高精级别的型材。
壁厚应经计算或试验确定，其中门型材截面主要受力杆件最小实测壁厚应不小于2.0mm，门其它一般受力型材最小实测壁厚应不小于1.4mm；窗型材截面主要受力杆件最小实测壁厚应不小于 1.4mm。
玻璃压线等配套铝料最小实测壁厚应不小于1.0mm。
局部受力不够，可通过加钢衬的方式加强，满足强度和刚度要求。
2.2.2铝型材断面构造要求：外平开门窗扇水平缝隙上方设滴水线条（披水板）。
所有门窗下框室内侧翼緣有足够的挡水高度（内外高差宜大于35，特别是推拉门窗尤应重视），平开门窗下框应带排水槽。
湿法塞缝(即没有附框的)平开门窗洞口周边框料应采用高低脚。
2.2.3铝合金型材表面处理采用阳极氧化或阳极氧化加抛光（做样板由建筑确认）。
铝合金门窗制作安装1适用范围本技术要求适用于万科深圳区域所有铝合金门窗的制安工程招投标及现场施工指导。
2依据2.1除另有注明外，本工程须符合设计、图纸和相关国家、地方及行业标准，主要包括但不限于：2.1.1《工程建设标准强制性条文》2002年版2.1.2《建筑工程施工质量验收统一标准》（GB50300-2001）2.1.3《建筑装饰装修工程施工及验收规范》（GB50210-2001）2.1.4《住宅装饰装修工程施工规范》（GB50327-2001）2.1.5《钢结构工程施工质量验收规范》（GB50205-2001）2.1.6《民用建筑工程室内环境污染控制规范》（GB 50325-2001）2.1.7《建筑结构荷载规范》（GB50009-2001）2.1.8《建筑抗震设计规范》（GB50011-2001）2.1.9《钢结构设计规范》（GB50017-2003）2.1.10《建筑物防雷设计规范》（GB50057-94）2.1.11《铝合金建筑型材》（GB/T5237-2000）2.1.12《铝合金门》（GB/T8478-2003）2.1.13《铝合金窗》（GB/T8479-2003）2.1.14《玻璃幕墙工程技术规范》（JGJ102-2003）2.1.15《建筑玻璃应用技术规程》(JGJ113-2003)2.1.16《建筑外窗抗风压性能分级及检测方法》（GB/T 7106-2002）2.1.17《建筑外窗气密性能分级及检测方法》（GB/T 7107-2002）2.1.18《建筑外窗水密性能分级及检测方法》（GB/T 7108-2002）2.1.19《建筑外窗保温性能分级及检测方法》（GB/T 8484-2002）2.1.20《建筑外窗空气声隔声性能分级及检测方法》（GB/T 8484-2002）2.1.21《建筑外窗采光性能分级及检测方法》（GB/T 11976-2002）2.1.22《铝合金门窗设计、施工及验收规范》（DBJ 15-30-2002）(广东省标准)2.1.23建筑安全玻璃管理规定国家发改运行[2003]2116号2.1.24铝型材、玻璃、五金、密封材料等技术标准和铝合金门窗施工图设计任务书2.2若承包商对以下要求有任何疑义，应立即向万科地产提出，由万科地产做最终决定，否则视为接受。
深圳区域本部页码：第1页共10页 Shenzhen Region, China VankeCo.,Ltd.铝合金部品标准图集使用指引一、目的和适用范围1.1.指导深圳区域各一线公司、各项目正确使用区域铝合金部品标准图集，该图集包括标准化铝合金门窗、栏杆、百叶三大部分。
1.2.各一线公司、各项目对标准图集和本技术标准有任何疑问，应及时与深圳区域工程及采购管理部联系。
合作方对标准图集和本技术标准有任何疑问，应及时向万科反应，否则视为接受。
1.3.铝合金部品标准图集由深圳区域工程及采购管理部、深圳万创共同编制，此图集作为深圳区域、各一线公司铝合金部品战略采购或集中采购的基础。
1.4.深圳区域各项目在建筑设计时应充分考虑标准化部品的应用，建筑产品标准化的项目应尽可能采用标准化部品，其中标准化门窗大样的使用不得小于80%。
二、铝合金门窗标准图集编制说明2.1.标准化门窗A、B、C三类铝合金部品标准图集按目标造价高低分为A（目标价格约400元/m2，按单玻计算，下同）、B（350元/m2）、C（300元/m2）三个档次，各档次分别一套图纸，A、B、C三套标准图集的门窗大样分格完全相同，价格差异主要体现在型材规格、配件档次、玻璃厚度上。
2.2.标准图集内容（1）每一套标准图集都包括设计总说明、标准化门窗大样、标准化门窗节点图、标准化型材线密度表、排水孔加工图、标准化铝合金门窗配置图、标准化门窗报价清单。
（2）具体项目进行铝合金二次设计时应仔细阅读设计总说明内容。
（3）标准化门窗大样、标准化型材线密度表、排水孔加工图可供项目直接使用，但不得改动，特殊情况须经区域工程及采购管理部审核。
（4）标准化铝合金门窗配置图列出洞口面积、开启面积、型材选择、配件清单表，供具体项目选择。
型材选择列出主要受力构件中竖挺、转角竖挺、中横挺的型材编深圳区域本部Shenzhen Region, China VankeCo.,Ltd.页码：第2页共10页号，以及在不同风压计算值情况下所加衬钢。
铝合金门窗工程技术要求1.材料选择：铝合金门窗的主要材料是铝材。
在选择铝材时，应注意其材质、厚度、强度等参数，以确保其能够满足工程的使用要求。
同时，还需要检查铝材表面是否平整、无氧化皮和划痕等缺陷。
2.设计要求：铝合金门窗的设计需要考虑其结构强度、密封性能、防水性能等。
门窗的结构强度要满足相关标准，确保其能够承受正常的使用负荷。
密封性能要求门窗的连接处无渗漏，能够有效隔绝外界的噪音、风沙和灰尘。
防水性能要求门窗在雨水的冲刷下，不发生渗漏现象。
3.生产加工：铝合金门窗在生产加工过程中，需要注意以下几个方面。
首先，要确保门窗的尺寸准确，尺寸误差要在允许范围内。
其次，门窗的加工工艺要合理，连接处要牢固可靠。
还要注意门窗表面的处理，如喷涂、阳极氧化等，以提高门窗的外观质量和耐腐蚀性能。
4.安装要求：铝合金门窗的安装要求严格。
首先，要确保门窗与墙体之间的间隙均匀，并使用密封胶条进行密封，以保证门窗与墙体之间的连接紧密。
其次，门窗的安装位置必须水平、垂直，并符合设计要求。
同时，在安装过程中要注意保护门窗的表面免受划伤和污染。
5.质量检测：铝合金门窗在工程完工后，需要进行质量检测。
检测内容包括尺寸和外观质量的检查、密封性能的测试、结构强度的试验等。
根据检测结果，可以判断门窗是否符合技术要求，是否可以正常使用。
总之，铝合金门窗工程技术要求涵盖了材料选择、设计要求、生产加工、安装要求和质量检测等方面。
只有严格按照这些要求进行操作和管理，才能保证铝合金门窗的质量和使用效果，为建筑提供良好的保护和装饰效果。
铝合金百叶、格栅一、适用范围本技术要求适用于万科深圳区域所有室内外铝合金单元式百叶(空调百叶、防水百叶、遮阳百叶)的制安工程招投标及现场施工指导。
二、依据2.1除另有注明外，本工程须符合设计、图纸和相关国家、地方及行业标准，主要包括但不限于：➢《工程建设标准强制性条文》2002年版➢《建筑工程施工质量验收统一标准》（GB50300-2001）➢《建筑结构荷载规范》（GB50009-2001）➢《钢结构设计规范》（GB50017-2003）➢《建筑装饰装修工程施工及验收规范》（GB50210-2001）➢《住宅装饰装修工程施工规范》（GB50327-2001）➢《建筑玻璃应用技术规程》(JGJ113-2003)➢《铝合金建筑型材》（GB/T5237-2000）➢《铝合金门窗设计、施工及验收规范》（DBJ 15-30-2002）(广东省标准)➢铝型材、玻璃、五金、密封材料等技术标准和铝合金门窗施工图设计任务书➢广东省安装工程施工技术操作规程➢结构要求及装饰要求详附件图纸2.2若承包商对以下要求有任何疑义，应立即向万科地产提出，由万科地产做最终决定，否则视为接受。
三、材料、设备及配件要求四、设计、制作、安装及施工要求4.1设计要求■图纸要求：栏杆、百叶、护栏正式施工前承包商应先根据招标要求细化安装节点及安装施工图交万科地产项目经理部确认，而后应分别给总包（三方合同情况）、监理及万科地产项目经理部各一套。
4.2工序要求■铝合金空调百叶、遮阳百叶制作与安装的工序按如下方式进行：熟读图纸→位置、形式、洞口确认→工厂备料及开料→预埋件施工（选用）→组装、安装固定百叶→打胶、清理防护。
■铝合金防水百叶制作与安装的工序按如下方式进行：熟读图纸→位置、形式、洞口确认→工厂备料及开料→安装铝框→填塞铝框(同铝合金门窗塞缝要求)→组装、安装百叶扇→打胶、清理防护。
4.3进场及进场验收■承包商项目经理及现场技术人员应至少在正式施工前7天进场查看施工条件，并于总包单位做施工工艺协商及施工准备；安装施工人员如需住宿工地的应至少在正式施工前三天进场准备；材料应至少在正式安装前二天进场并统一堆放于预定位置。

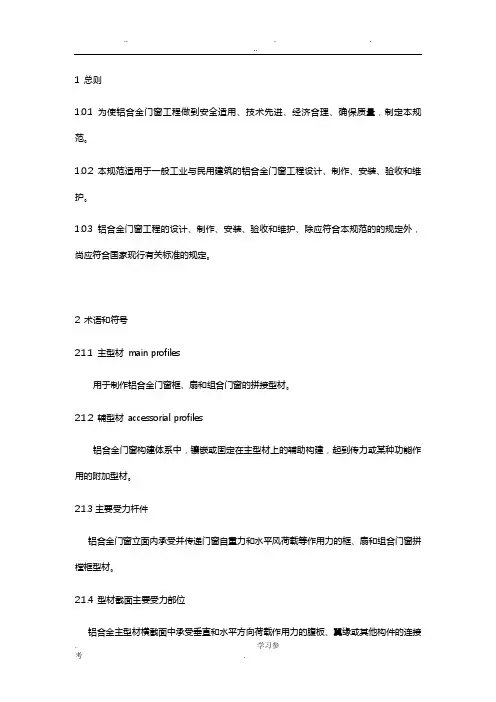

1 总则1.0.1 为使铝合金门窗工程做到安全适用、技术先进、经济合理、确保质量，制定本规范。
1.0.2 本规范适用于一般工业与民用建筑的铝合金门窗工程设计、制作、安装、验收和维护。
1.0.3 铝合金门窗工程的设计、制作、安装、验收和维护、除应符合本规范的的规定外，尚应符合国家现行有关标准的规定。
2 术语和符号2.1.1 主型材main profiles用于制作铝合金门窗框、扇和组合门窗的拼接型材。
2.1.2 辅型材accessorial profiles铝合金门窗构建体系中，镶嵌或固定在主型材上的辅助构建，起到传力或某种功能作用的附加型材。
2.1.3主要受力杆件铝合金门窗立面内承受并传递门窗自重力和水平风荷载等作用力的框、扇和组合门窗拼樘框型材。
2.1.4 型材截面主要受力部位铝合金主型材横截面中承受垂直和水平方向荷载作用力的腹板、翼缘或其他构件的连接受力部位。
2.1.5遮阳性能建筑门窗在夏天阻隔太阳辐射热的能力，遮阳性能用遮阳系数SC表示。
2.1.6干法安装墙体门窗洞口预先安置附加金属外框并对墙体缝隙进行填充、防水密封处理，在墙体洞口表面装饰湿作业完成后，将门窗固定在金属附框上的安装方法。
2.1.7 湿法安装将铝合金门窗直接安装在未经表面装饰的墙体门窗洞口上，在墙体表面湿作业装饰时对门窗洞口间隙进行填充和防水密封处理。
2.2 符号2.2.1 结构设计M x————绕x轴弯曲设计值M y————绕y轴弯曲设计值P3 ————抗风压性能指标值R ————承载力设计值S ————荷载设计值W o————基本风压W k————风荷载标准值W x ————绕x轴的弹性截面模量W y ————绕y轴的弹性截面模量μz ————风压高度变化系数γG————重力载荷分项系数γW————风载荷作用分项系数2.2.2 物理性能C ————水密性能设计计算系数△P ————水密性能压力差值T r ————透光折减系数V o ————水密性能设计风速ρ————空气密度2.2.3 材料E ————材料弹性模量l ————杆件长度μ——杆件弯曲挠度值α——材料线膨胀系数f a——铝合金型材强度设计值f b——钢材强度设计值δ——应力设计值γ——塑性发展系数γg——材料重力密度标准值γR——抗力分项系数γξ——材料性能分项系数3 材料3.1 铝合金型材3.1.1铝合金门窗工程用铝合金型材的合金牌号，供应状态、化学成分、力学性能、尺寸允许偏差应符合现行国家标准《铝合金建筑型材第1部分：基材》GB 5237.1的规定，型材横截面尺寸允许偏差可选用普通级，有配合要求时应选用高精级或超高精级。
万科固化门窗技术要求
1. 概述
本文档旨在确定万科公司对固化门窗技术的要求，以确保产品质量和安全性。
2. 技术要求
2.1 材料
- 门窗框材料应采用高强度铝合金或钢材，具有良好的耐腐蚀性能。
- 门窗玻璃应选用优质安全玻璃，如钢化玻璃或夹层玻璃，能够满足相关安全标准。
- 门窗密封条材料应具有耐高温、耐紫外线和耐候性，确保无漏风、防水和保温效果。
2.2 设计要求
- 门窗设计应符合国家相关建筑规范和标准。
- 门窗结构应稳固，能够承受风压、抗震等外力作用。
- 门窗开关系统应灵活顺畅，操作简便可靠。
2.3 安全要求
- 门窗应具备防盗设计，如配备安全锁具、防撬装置等。
- 玻璃应具备安全性能，避免破碎时产生尖锐碎片伤害人体。
- 门窗的安全性应符合相关建筑安全标准。
2.4 能效要求
- 门窗应具备良好的隔热、保温性能，能够降低能源损耗。
- 玻璃应具备良好的光热隔离性能，有效阻挡太阳辐射。
2.5 工艺质量
- 门窗制作工艺应精细，无明显的瑕疵、变形或焊接缺陷。
- 门窗表面涂层应均匀、光滑、耐久，无起皮、剥落现象。
3. 质量管理要求
- 生产过程中应严格控制质量，保证每一道工序符合技术要求。
- 完工的门窗产品应进行全面的质量检测，确保符合设计要求
和国家标准。
以上为万科公司对固化门窗技术要求的基本内容，如有进一步更新或调整，将及时进行补充。
大家请与合作伙伴共同遵守，确保产品品质和用户满意度。
谢谢！。
目录1.总则 (3)2.铝合金门窗的材料要求 (3)2.1.一般规定 (3)2.2.铝合金型材 (3)2.3.玻璃 (4)2.4.五金配件 (5)2.5.密封材料 (6)2.6.金属连接件 (6)2.7.紧固件 (6)3.铝合金门窗设计要求 (7)3.1.抗风压性能设计 (7)3.2.水密性能设计 (10)3.3.气密性能设计 (11)3.4.隔声性能设计 (11)3.5.隔热、保温性能设计 (12)3.6.防玻璃热炸裂设计 (12)3.7.玻璃镶嵌结构设计 (12)3.8.防雷设计 (13)3.9.安全性能设计 (13)3.10. 安装节点设计 (14)4.制作安装施工 (14)4.1.施工工序移交 (14)4.2.门窗湿法安装 (15)4.3.门窗框干法安装 (15)4.4.成品保护 (16)5.工程验收 (17)5.1.一般规定 (17)5.2.主控项目 (18)5.3.一般项目 (19)万科铝合金门窗工程技术标准1.总则本标准参照《广东省铝合金门窗工程技术规程》和国家相关标准规范编制，如当地政府有比本标准更高的要求时，按照当地政府规定执行。
如工程招标文件中的技术要求与本标准不一致时，按照该技术要求执行。
本标准中引用的国家或行业标准一旦有更新时，铝合金门窗工程设计及制作安装单位有义务了解规范标准的更新和按照相应的标准执行。
【返回目录】2.铝合金门窗的材料要求2.1.一般规定2.1.1.除非下面另有规定，工程所有的铝型材、五金配件、玻璃、密封材料、硅酮结构密封胶为下述采用的国家或行业标准中规定的一等品及以上的品质。
所有型材、配件、密封材料均需要万科公司审批并封样后方可使用。
2.1.2.铝门窗所用金属材料除不锈钢和五金件外，钢材应进行热浸锌（80g/m2）处理。
2.1.3.隐框、半隐框窗或1m以上边长的无框玻璃与玻璃直接粘结承受风荷载作用的，采用硅酮结构密封胶，应与接触材料相容。
【返回目录】2.2.铝合金型材2.2.1.铝门窗用铝型材的化学成分、力学性能及尺寸精度应符合现行国家标准《铝合金建筑型材第1部分基材》（GB/T5237.1）的规定。
型材横截面尺寸允许偏差可按普通级执行，对有装配关系的尺寸，其允许偏差选用高精级或超高精级。
2.2.2.铝门窗主型材壁厚应经计算或试验确定，其中门型材截面主要受力杆件（指扇型材、竖梃型材、横工型材、拼窗型材，或经计算为受力最大杆件）最小实测壁厚应不小于2.0mm，门其它一般受力型材最小实测壁厚应不小于1.4mm；窗型材截面主要受力杆件（指扇型材、竖梃型材、横工型材、拼窗型材，或经计算为受力最大杆件）最小实测壁厚应不小于1.4mm。
玻璃压线等配套铝料最小实测壁厚应不小于1.0mm。
2.2.3.铝型材断面构造要求：外平开门窗扇水平缝隙上方设滴水线条（披水板）。
所有门窗下框室内侧翼緣有足够的挡水高度（内外高差宜大于30，特别是推拉门窗尤应重视），平开门窗下框应带排水槽。
湿法塞缝(即没有附框的)平开门窗洞口周边框料应采用高低脚。
2.2.4.铝合金型材表面处理应符合下列现行国家标准和规定：《铝合金建筑型材第2部分阳极氧化、着色型材》(GB/T5237.2)。
阳极氧化膜厚度应不低于AA15级的要求。
《铝合金建筑型材第3部分电泳涂漆型材》(GB/T5237.3)。
电泳涂层复合膜厚度应不低于B级≥16μm的要求。
《铝合金建筑型材第4部分粉末喷涂型材》(GB/T5237.4)。
粉末喷涂涂层厚度应符合局部厚度≥40μm的要求。
粉末材料采用著名合资厂产品，提供不少于10年品质保证。
采用的品牌应在合同中明确。
《铝合金建筑型材第5部分氟碳漆喷涂型材》(GB/T5237.5)。
氟碳漆喷涂漆膜厚度应不低于二涂平均厚度≥30μm的要求。
氟碳漆材料采用著名合资厂产品，提供不少于20年品质保证。
采用的品牌应在合同中明确。
【返回目录】2.3玻璃2.3.1.铝门窗玻璃应采用国家标准《浮法玻璃》(GB11614)规定的建筑级浮法玻璃或以其为原片的各种加工玻璃。
2.3.2.玻璃品种、颜色和性能，由建筑师根据需要选定。
2.3.3.所有玻璃厚度须由专业设计单位按照下面“铝合金门窗设计要求”进行玻璃抗风压计算设计、防热炸裂设计、镶嵌结构设计提出选择意见；如有隔声、隔热、保温等要求，专业设计单位应进行验算。
要求提供计算书及相关玻璃试验报告供万科公司审核后确定。
并且窗玻璃的最小厚度应不小于5mm，单块面积1.5m2以上的应采用安全玻璃，但同一直墙面上玻璃厚度应统一；门玻璃大于0.5m2的最小厚度应不小于6mm安全玻璃，主要人流通道玻璃门应采用安全玻璃。
2.3.4.中空玻璃必须设置份子筛，铝条封边的中空玻璃，是否采用特殊气体由专业设计单位提出选择意见。
2.3.5.玻璃的尺寸偏差、外观质量及性能应符合下列现行标准规定：《夹层玻璃》（GB9962）《钢化玻璃》（GB/T9963）《浮法玻璃》（GB11614）《中空玻璃》（GB11944）《幕墙用钢化与半钢化玻璃》（GB17841）《夹丝玻璃》（JC433）《压花玻璃》（JC/T511）《吸热玻璃》（JC/T511）《热反射玻璃》（JC693）【返回目录】2.4.五金配件2.4.1.铝门窗用五金配件应符合下列现行标准的规定：《地弹簧》(GB9296)《铝合金门插销》(GB9297)《平开铝合金窗执手》(GB9298)《铝合金窗撑挡》(GB9299)《铝合金窗不锈钢滑撑》(GB9300)《铝合金门窗拉手》(GB9301)《铝合金窗锁》(GB9302)《铝合金门锁》(GB9303)《推拉铝合金门窗用滑轮》(GB9304)《闭门器》(GB9305)《外装门锁》(GB/T2473)《弹子插芯门锁》(GB/T2474)《叶片门锁》(GB/T2475)《球形门锁》(GB/T2476)2.4.2根据门窗扇的重量自行设计选配五金配件（标称承载能力应大于实际荷载的1.5倍），活动五金应能满足使用5万次以上的A级产品，投标时上报实物样品及厂家资料。
2.4.3. 高度大于800以上平开扇（或宽度大于800的上悬窗）必须使用不少于2个锁点的传动执手，而平开门扇使用不少于4个锁点的传动执手；其它平开窗（上悬窗）可以采用七字执手。
执手手柄、执手基座、传动杆、锁柱、锁块等均为Q235钢材，手柄和基座表面涂装采用聚酯型粉末涂料，其它为镀锌防腐。
【返回目录】2.5.密封材料2.5.1.铝门窗用密封胶条必须为三元乙丙胶条，扇与框之间密封胶条采用O型胶条，并符合现行标准规定。
2.5.2.铝门窗用密封毛条必须采用经过硅化处理的丙纶纤维密封毛条，并符合现行标准规定。
选用型号能满足空气渗透性要求。
2.5.3.铝门窗用各种密封胶应符合下列现行标准的规定：《硅酮建筑密封膏》(GB/T14683)《建筑用硅酮结构密封胶》(GB16776)《聚硫建筑密封膏》(JC483)《建筑窗用弹性密封剂》(JC485)2.5.4.玻璃与铝合金缝隙的密封应优先采用玻璃胶灌封。
除非经万科公司同意，不得采用胶条。
型材之间连接处在内部用胶密封，保证防水效果。
【返回目录】2.6.金属连接件2.6.1.铝门窗杆件连接定位卡板、加强垫板、加强肋板如采用钢材的应作防腐处理。
铝合金平开门窗扇应使用专用角码碰角制作，严禁铆接；2.6.2.厚度55以内的型材系列，在中间没有横档分隔的平开门扇和采用中空玻璃的门窗扇，门窗扇的四角应采用不锈钢连接片包角，见下图：2.6.3.除推拉门窗外，角位铝合金型材采用45°拼接，见下图：【返回目录】2.7.紧固件2.7.1.与铝门窗框扇型材连接的紧固件必须采用不锈钢件，不得采用铝及铝合金抽芯铆钉做门窗构件受力连接紧固件。
【返回目录】3.铝合金门窗设计要求3.1.抗风压性能设计3.1.1.作用于建筑外门窗上的风荷载，为现行国家标准《建筑结构荷载规范》(GB50009)规定的围护结构风荷载标准值，按下式计算，且不小于1.5kN/m2：W k=βgzμsμz W0式中：W k――围护结构风荷载标准值（kN/m2）βgz――高度Z处的阵风系数，按照《建筑结构荷载规范》(GB50009)采用。
μs ――风荷载体形系数，按照《建筑结构荷载规范》(GB50009)7.3.3局部风压体型系数的规定采用。
当建筑物进行了风洞试验时，可根据风洞试验结果确定。
μz ――风压高度系数，按照《建筑结构荷载规范》(GB50009)的规定采用。
W 0――基本风压（kN/m 2），按照《建筑结构荷载规范》(GB50009)的规定重现期50年的基本风压采用。
3.1.2.门窗构件应根据受荷情况和支撑条件采用结构力学方法对典型门窗型的主要受力构件进行计算验算。
（参照《建筑外窗抗风压性能分级及其检测方法》GB7106－86附录A 《建筑外窗抗风压强度计算方法》进行受力计算。
）3.1.3.门窗构件由风荷载作用力产生的最大挠度值应满足下式要求，并且应同时满足绝对挠度值不大于15mm ：u max ≤[u]式中：u max ―――构件弯曲最大挠度值；[u]―――构件弯曲允许挠度值：l/180。
3.1.4.门窗构件的连接计算应符合下式要求：σk式中：σk ――风荷载（标准值）作用所产生的应力；f k ―――材料强度标准值；K ―――安全系数。
3.1.5.材料强度标准值和安全系数应符合下表规定：材料强度标准值和安全系数f k3.1.6.作用于不锈钢抽芯铆钉的拉力和剪力，应分别不大于按照《抽芯铆钉技术条件》(GB12619)规定的最小抗拉荷载和最小抗剪荷载除以安全系数K(1.55)。
3.1.7.作用于框与扇连接卡件的力，应不超过其产品标准的规定，或不大于生产厂家提供的配件承受的最小荷载值除以安全系数K(1.55)。
3.1.8.局部立挺刚度不够时可以采用内穿热浸锌扁钢加强，但要采取涂漆措施与铝型材绝缘隔离。
3.1.9.门窗玻璃的抗风压验算应按照现行行业标准《建筑玻璃应用技术规程》(JGJ113)的规定执行。
验算公式如下：a)四边支承玻璃的最大面积可按下列公式计算：当玻璃厚度t≤6mm时，Amax=0.2αt1.8/W k当玻璃厚度t>6mm时，Amax=α(0.2 t1.6+0.8)/W k式中：W k――风荷载标准值，kPa；Amax――玻璃的最大许用面积，m2；t――玻璃的厚度，mm；钢化、半钢化、夹丝、压花玻璃按单片玻璃厚度进行计算；夹层玻璃按总厚度进行计算；中空玻璃按两片玻璃中薄片厚度进行计算；α――抗风压调整系数，按下表采用。
若夹层玻璃工作温度超过70℃，调整系数应为0.6；钢化玻璃的抗风压调整系数应经试验（参照厂家提供试验数据）确定；组合玻璃的抗风压系数应采用不同类型玻璃抗风压系数的乘积。
