继电器引脚定义说明

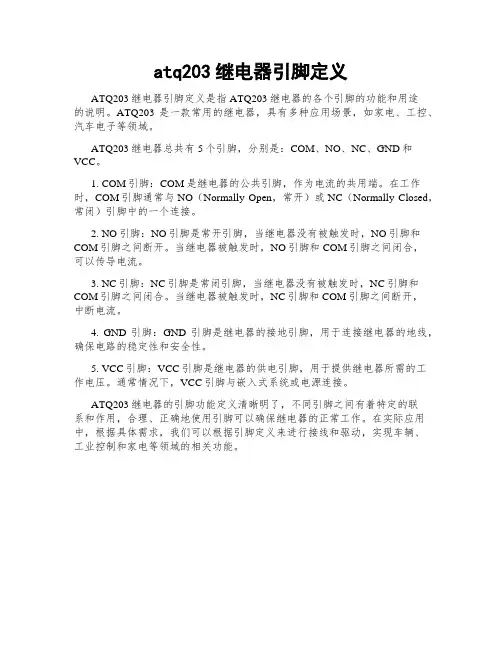

atq203继电器引脚定义
ATQ203继电器引脚定义是指ATQ203继电器的各个引脚的功能和用途
的说明。

ATQ203是一款常用的继电器，具有多种应用场景，如家电、工控、汽车电子等领域。

ATQ203继电器总共有5个引脚，分别是：COM、NO、NC、GND和VCC。

1. COM引脚：COM是继电器的公共引脚，作为电流的共用端。

在工作时，COM引脚通常与NO（Normally Open，常开）或NC（Normally Closed，常闭）引脚中的一个连接。

2. NO引脚：NO引脚是常开引脚，当继电器没有被触发时，NO引脚和COM引脚之间断开。

当继电器被触发时，NO引脚和COM引脚之间闭合，
可以传导电流。

3. NC引脚：NC引脚是常闭引脚，当继电器没有被触发时，NC引脚和COM引脚之间闭合。

当继电器被触发时，NC引脚和COM引脚之间断开，
中断电流。

4. GND引脚：GND引脚是继电器的接地引脚，用于连接继电器的地线，确保电路的稳定性和安全性。

5. VCC引脚：VCC引脚是继电器的供电引脚，用于提供继电器所需的工作电压。

通常情况下，VCC引脚与嵌入式系统或电源连接。

ATQ203继电器的引脚功能定义清晰明了，不同引脚之间有着特定的联
系和作用，合理、正确地使用引脚可以确保继电器的正常工作。

在实际应用中，根据具体需求，我们可以根据引脚定义来进行接线和驱动，实现车辆、
工业控制和家电等领域的相关功能。

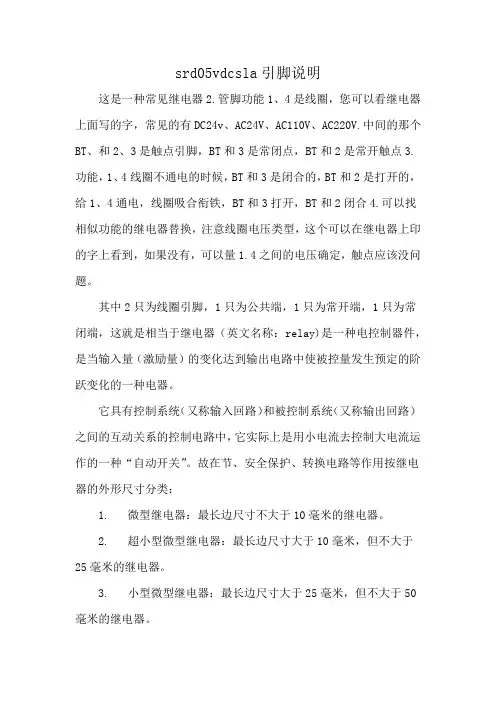

srd05vdcsla引脚说明
这是一种常见继电器2.管脚功能1、4是线圈，您可以看继电器上面写的字，常见的有DC24v、AC24V、AC110V、AC220V.中间的那个BT、和2、3是触点引脚，BT和3是常闭点，BT和2是常开触点3.功能，1、4线圈不通电的时候，BT和3是闭合的，BT和2是打开的，给1、4通电，线圈吸合衔铁，BT和3打开，BT和2闭合4.可以找相似功能的继电器替换，注意线圈电压类型，这个可以在继电器上印的字上看到，如果没有，可以量1.4之间的电压确定，触点应该没问题。

其中2只为线圈引脚，1只为公共端，1只为常开端，1只为常闭端，这就是相当于继电器（英文名称：relay)是一种电控制器件，是当输入量（激励量）的变化达到输出电路中使被控量发生预定的阶跃变化的一种电器。

它具有控制系统（又称输入回路）和被控制系统（又称输出回路）之间的互动关系的控制电路中，它实际上是用小电流去控制大电流运作的一种“自动开关”。

故在节、安全保护、转换电路等作用按继电器的外形尺寸分类：
1.微型继电器：最长边尺寸不大于10毫米的继电器。

2.超小型微型继电器：最长边尺寸大于10毫米，但不大于25毫米的继电器。

3.小型微型继电器：最长边尺寸大于25毫米，但不大于50毫米的继电器。

各类继电器原理和引脚图继电器的工作原理和特性继电器是一种电子控制器件，它具有控制系统（又称输入回路）和被控制系统（又称输出回路），通常应用于自动控制电路中，它实际上是用较小的电流去控制较大电流的一种“自动开关”。

故在电路中起着自动调节、安全保护、转换电路等作用。

电磁继电器的工作原理和特性电磁式继电器一般由铁芯、线圈、衔铁、触点簧片等组成的。

只要在线圈两端加上一定的电压，线圈中就会流过一定的电流，从而产生电磁效应，衔铁就会在电磁力吸引的作用下克服返回弹簧的拉力吸向铁芯，从而带动衔铁的动触点与静触点（常开触点）吸合。

当线圈断电后，电磁的吸力也随之消失，衔铁就会在弹簧的反作用力返回原来的位置，使动触点与原来的静触点（常闭触点）吸合。

这样吸合、释放，从而达到了在电路中的导通、切断的目的。

对于继电器的“常开、常闭”触点，可以这样来区分：继电器线圈未通电时处于断开状态的静触点，称为“常开触点”；处于接通状态的静触点称为“常闭触点”。

热敏干簧继电器的工作原理和特性热敏干簧继电器是一种利用热敏磁性材料检测和控制温度的新型热敏开关。

它由感温磁环、恒磁环、干簧管、导热安装片、塑料衬底及其他一些附件组成。

热敏干簧继电器不用线圈励磁，而由恒磁环产生的磁力驱动开关动作。

恒磁环能否向干簧管提供磁力是由感温磁环的温控特性决定的。

固态继电器（SSR）的工作原理和特性固态继电器是一种两个接线端为输入端，另两个接线端为输出端的四端器件，中间采用隔离器件实现输入输出的电隔离。

固态继电器按负载电源类型可分为交流型和直流型。

按开关型式可分为常开型和常闭型。

按隔离型式可分为混合型、变压器隔离型和光电隔离型，以光电隔离型为最多。

继电器主要产品技术参数额定工作电压是指继电器正常工作时线圈所需要的电压。

根据继电器的型号不同，可以是交流电压，也可以是直流电压。

直流电阻是指继电器中线圈的直流电阻，可以通过万能表测量。

吸合电流是指继电器能够产生吸合动作的最小电流。

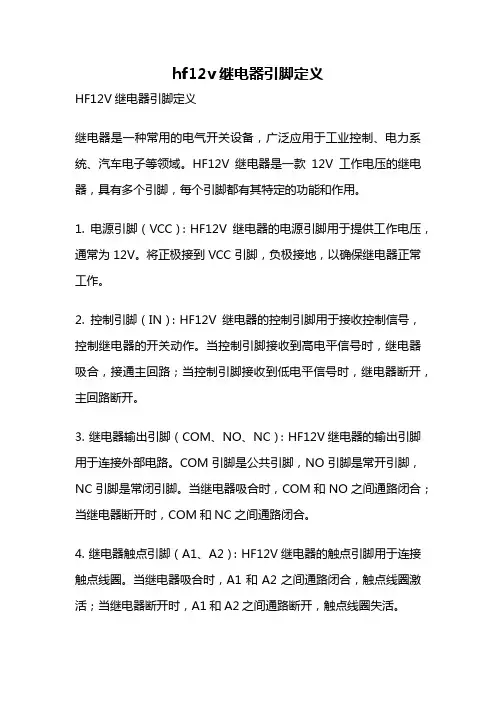

hf12v继电器引脚定义HF12V继电器引脚定义继电器是一种常用的电气开关设备，广泛应用于工业控制、电力系统、汽车电子等领域。

HF12V继电器是一款12V工作电压的继电器，具有多个引脚，每个引脚都有其特定的功能和作用。

1. 电源引脚（VCC）：HF12V继电器的电源引脚用于提供工作电压，通常为12V。

将正极接到VCC引脚，负极接地，以确保继电器正常工作。

2. 控制引脚（IN）：HF12V继电器的控制引脚用于接收控制信号，控制继电器的开关动作。

当控制引脚接收到高电平信号时，继电器吸合，接通主回路；当控制引脚接收到低电平信号时，继电器断开，主回路断开。

3. 继电器输出引脚（COM、NO、NC）：HF12V继电器的输出引脚用于连接外部电路。

COM引脚是公共引脚，NO引脚是常开引脚，NC引脚是常闭引脚。

当继电器吸合时，COM和NO之间通路闭合；当继电器断开时，COM和NC之间通路闭合。

4. 继电器触点引脚（A1、A2）：HF12V继电器的触点引脚用于连接触点线圈。

当继电器吸合时，A1和A2之间通路闭合，触点线圈激活；当继电器断开时，A1和A2之间通路断开，触点线圈失活。

HF12V继电器的引脚定义决定了它在电路中的作用和功能。

通过控制引脚和电源引脚，可以控制继电器的开关动作，从而实现对外部电路的控制。

通过输出引脚，可以将继电器与其他设备或电路连接起来，实现信号的传递和控制。

触点引脚则是继电器内部的重要组成部分，通过触点引脚的开闭状态，来控制继电器的工作状态。

在实际应用中，HF12V继电器可以用于各种控制场景。

例如，可以用来控制电源的开关，实现对设备的远程控制；可以用来控制电机的启停，实现对机械设备的控制；还可以用来控制照明灯的亮灭，实现对照明系统的控制。

HF12V继电器的引脚定义直接关系到其在电路中的作用和功能。

了解和正确使用HF12V继电器的引脚定义，对于实现电路控制和信号传递非常重要。

通过灵活应用HF12V继电器的引脚，可以实现各种电气控制和自动化应用，提高生产效率和设备可靠性。

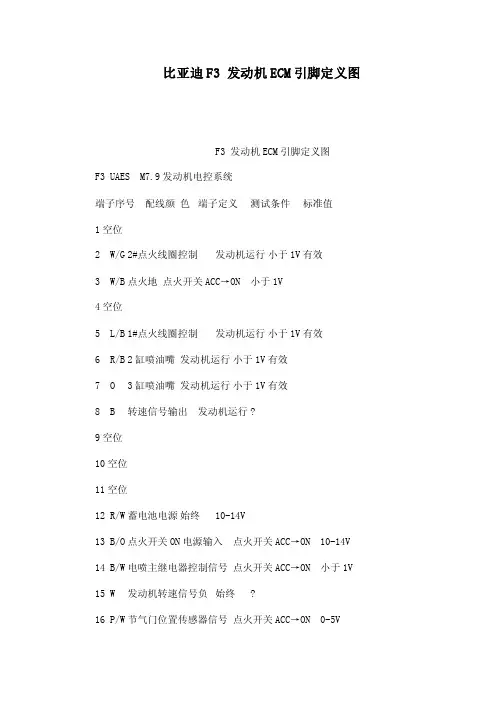

比亚迪F3 发动机ECM引脚定义图F3 发动机ECM引脚定义图F3 UAES M7.9发动机电控系统端子序号配线颜色端子定义测试条件标准值1空位2 W/G 2#点火线圈控制发动机运行小于1V有效3 W/B 点火地点火开关ACC→ON 小于1V4空位5 L/B 1#点火线圈控制发动机运行小于1V有效6 R/B 2缸喷油嘴发动机运行小于1V有效7 O 3缸喷油嘴发动机运行小于1V有效8 B 转速信号输出发动机运行?9空位10空位11空位12 R/W 蓄电池电源始终10-14V13 B/O 点火开关ON电源输入点火开关ACC→ON 10-14V14 B/W 电喷主继电器控制信号点火开关ACC→ON 小于1V15 W 发动机转速信号负始终?16 P/W 节气门位置传感器信号点火开关ACC→ON 0-5V17 B/W 传感器地1 点火开关ACC→ON 小于1V18 Y 前氧传感器信号发动机运行0?1V19 L 爆震传感器信号发动机运行?20 B/W 爆震传感器信号发动机运行?21空位22空位23空位24空位25空位26空位27 R/Y 1缸喷油嘴发动机运行小于1V有效28空位29 R/Y 故障指示灯发动机运行小于1V有效30空位31空位32 G/V 5V电源2 点火开关ACC→ON 5V33 G 5V电源1 点火开关ACC→ON 5V34 B 发动机转速信号发动机运行?35 Br/W 传感器地3 点火开关ACC→ON 小于1V36 P/L 传感器地2 点火开关ACC→ON 小于1V37 B/R 进气压力传感器信号点火开关ACC→ON ? 38空位39 W 发动机冷却水温度信号点火开关ACC→ON ?40 R/Y 进气温度信号点火开关ACC→ON ?41空位42空位43空位44 B 非持续电源点火开关ACC→ON 10-14V45 B 非持续电源点火开关ACC→ON 10-14V46 R/Y 碳罐控制阀控制信号发动机运行小于1V有效47 Gr/Y 4缸喷油嘴发动机运行小于1V有效48 P 前氧传感器加热控制发动机运行小于1V有效50 G 低速风扇控制信号发动机运行小于1V有效51 W/B 电子地2 点火开关ACC→ON 小于1V53 W/B 电子地1 点火开关ACC→ON 小于1V57 G/B 空调中压压力信号点火开关ACC→ON 小于1V 59 V/W 车速信号输入点火开关ACC→ON ?61 W/B 功率地1 点火开关ACC→ON 小于1V63 B 非持续电源点火开关ACC→ON 10-14V64 P/W 步进电机相位D 发动机运行?65 G/Y 步进电机相位A 发动机运行?66 P/B 步进电机相位B 发动机运行?67 Gr/L 步进电机相位C 发动机运行?68 G/B 高速风扇控制发动机运行小于1V有效69 G/R 油泵继电器控制发动机运行小于1V70 R/L 空调压缩机继电器发动机运行?71 P/B 诊断K线发动机运行输出数据72空位73空位74空位75 Y/R 空调请求信号发动机运行?76 G/Y 助力转向开关信号发动机运行?77 B 鼓风机补偿发动机运行?78空位79 Br/B 凸轮轴位置传感器信号发动机运行?80 W/B 功率地2 发动机运行小于1V81空位F3 UAES M7.8发动机电控系统EUII / EUIII简端子序号配线颜色端子定义测试条件标准值1空位2 P 前氧传感器加热控制发动机运行小于1V3 L/B 1#点火线圈控制发动机运行小于1V有效4空位5 W/B 点火地点火开关ACC→ON 与地电阻小于1Ω6空位7 W/G 2#点火线圈控制发动机运行小于1V有效8 B 非持续电源点火开关ACC→ON 10-14V9 B 发动机转速输出发动机运行?10 G/B 空调中压压力信号点火开关ACC→ON ?11空位12 G/Y 助力转向开关信号发动机运行?13空位14空位15 P/B 诊断K线发动机运行输出数据16 R/W 蓄电池电源始终10-14V17 B/O 点火开关ON电源输入点火开关ACC→ON ?18 G 5V电源2 点火开关ACC→ON 5V19 G/V 5V电源1 点火开关ACC→ON 5V20故障指示灯发动机运行小于1V有效21 P/B 步进电机相位B 发动机运行?22 G/Y 步进电机相位A 发动机运行?23 G/B 高速风扇控制发动机运行小于1V有效24 B 鼓风机补偿发动机运行?25 R/Y 进气温度信号点火开关ACC→ON ?26 P/W 节气门位置传感器信号点火开关ACC→ON 0-5V 27空位28空位29空位30 L 爆震传感器A端发动机运行?31 B/W 爆震传感器B端发动机运行?32 B/W 电喷主继电器控制信号点火开关ACC→ON 小于1V 33空位34空位35 Gr/L 步进电机相位C 发动机运行?36 P/W 步进电机相位D 发动机运行?37 R/Y 碳罐控制阀控制信号发动机运行小于1V有效38空位39 P/L 传感器地1 点火开关ACC→ON 与地电阻小于1Ω40 B/W 传感器地2 点火开关ACC→ON 与地电阻小于1Ω41 W 发动机冷却水温度信号点火开关ACC→ON ?42 Br/B 凸轮轴位置传感器信号发动机运行?43 W/B 电子地1 点火开关ACC→ON 与地电阻小于1Ω44 Y/R 空调请求信号发动机运行?45 Y 前氧传感器信号发动机运行0?1V46 B 发动机转速信号负始终?47 W 发动机转速信号发动机运行?48 W/B 非持续电源点火开关ACC→ON 10-14V49 O 3缸喷油嘴发动机运行小于1V有效50 R/Y 1缸喷油嘴发动机运行小于1V有效52空位53空位54空位55空位56空位57 V/W 车速信号输入点火开关ACC→ON ?58空位59 B/R 进气温度信号点火开关ACC→ON ?60 G/R 油泵继电器控制发动机运行小于1V61 R/L 空调压缩机继电器发动机运行?62 G 低速风扇控制信号发动机运行小于1V有效63 R/B 2缸喷油嘴发动机运行小于1V有效64 Gr/Y 4缸喷油嘴发动机运行小于1V有效EUIII / EUIV端子序号配线颜色端子定义测试条件标准值1空位2 P 前氧传感器加热控制发动机运行小于1V3 L/B 1#点火线圈控制发动机运行小于1V有效4 O 后氧传感器加热控制发动机运行小于1V5 W/B 点火地点火开关ACC→ON 与地电阻小于1Ω7 W/G 2#点火线圈控制发动机运行小于1V有效9 B 发动机转速输出发动机运行?10 G/B 空调中压压力信号点火开关ACC→ON ?11空位12 G/Y 助力转向开关信号发动机运行?13空位14空位15 P/B 诊断K线发动机运行输出数据16 R/W 蓄电池电源始终10-14V17 B/O 点火开关ON电源输入点火开关ACC→ON ?18 G 5V电源2 点火开关ACC→ON 5V19 G/V 5V电源1 点火开关ACC→ON 5V20空位21 P/B 步进电机相位B 发动机运行?22 G/Y 步进电机相位A 发动机运行?23 G/B 高速风扇控制发动机运行小于1V有效24 B 鼓风机补偿发动机运行?25 R/Y 进气温度信号点火开关ACC→ON ?26 P/W 节气门位置传感器信号点火开关ACC→ON 0-5V 27空位28空位29 V 后氧传感器信号发动机运行0?1V30 L 爆震传感器A端发动机运行?31 B/W 爆震传感器B端发动机运行?32 B/W 电喷主继电器控制信号点火开关ACC→ON 小于1V 3空位34空位35 Gr/L 步进电机相位C 发动机运行?36 P/W 步进电机相位D 发动机运行?37 R/Y 碳罐控制阀控制信号发动机运行小于1V有效38空位39 P/L 传感器地1 点火开关ACC→ON 与地电阻小于1Ω40 B/W 传感器地2 点火开关ACC→ON 与地电阻小于1Ω41 W 发动机冷却水温度信号点火开关ACC→ON ?42 Br/B 凸轮轴位置传感器信号发动机运行?43 W/B 电子地1 点火开关ACC→ON 与地电阻小于1Ω44 Y/R 空调请求信号发动机运行?45 Y 前氧传感器信号发动机运行0?1V46 B 发动机转速信号负始终?47 W 发动机转速信号发动机运行?48 W/B 非持续电源点火开关ACC→ON 10-14V49 O 3缸喷油嘴发动机运行小于1V有效50 R/Y 1缸喷油嘴发动机运行小于1V有效51 B 非持续电源点火开关ACC→ON 10-14V52空位53空位54空位55空位56 R/Y 故障指示灯发动机运行小于1V有效57 V/W 车速信号输入点火开关ACC→ON 脉冲信号58空位59 B/R 进气温度信号点火开关ACC→ON ?60 G/R 油泵继电器控制发动机运行小于1V61 R/L 空调压缩机继电器发动机运行?62 G 低速风扇控制信号发动机运行小于1V有效63 R/B 2缸喷油嘴发动机运行小于1V有效64 Gr/Y 4缸喷油嘴发动机运行小于1V有效F3 DELPHI发动机电控系统(MT20U/MT20U2)端子序号配线颜色端子定义测试条件标准值1 B/O 点火开关ON电源输入点火开关ACC→ON,始终小于1V→10-14V 2空位3 V/W 车速信号输入点火开关ACC→ON, 脉冲信号4 R/Y ECM 5V电源输出发动机运行,始终5V5 B/W ECM 接地处理发动机运行,始终小于1V6 P/L 氧传感器低信号发动机闭环运行?78 Y/R 空调请求信号空调制冷运行,始终小于1V9 G/B 空调中压信号空调压力至于中压小于1V10 Br/B 凸轮轴位置传感器霍尔型发动机运行?11 P/B 串行通讯数据外接故障诊断仪输出数据流12 W 58X 高信号发动机运行?13空位14空位15空位1空位17 R/W 蓄电池电源1 始终10-14V18 R/W 蓄电池电源2 始终10-14V空位20 O/W 5V电源发动机运行,始终5V21 B/R 5V接地发动机运行,始终小于1V23 Y/B 油位信号点火开关ACC→ON 小于5V24 G/V 节气门位置传感器信号发动机运行?25空位26空位27 G 歧管进气温度传感器信号发动机运行?28 B 58X 低信号发动机运行?29空位30 L/R 故障诊断请求信号进行故障诊断请求,始终小于1V31 R/Y 检查发动机故障灯组合仪表故障灯亮,始终小于1V32 L/B 点火线圈A驱动发动机运行小于1V有效33 P/B 怠速空气控制电机B高发动机运行?34 G/Y 怠速空气控制电机B低发动机运行?35空位36 G/Y 转向助力开关信号转向助力,始终小于1V37空位38 W 氧传感器B信号发动机闭环运行0?1V39空位40空位41空位42 L/R 进气歧管压力传感器发动机运行?43 W 冷却水温传感器发动机运行?44空位45 B 发动机转速输出信号发动机运行?46 R/L 空调允许信号空调制冷运行,始终小于1V47 G/R 燃油泵继电器控制信号燃油泵运行,始终小于1V48空位49空位50 G/B 散热器高速风扇风扇高速运行,始终小于1V51空位52 W/G 点火线圈B驱动发动机运行小于1V有效53 Gr/L 怠速空气控制电机A低发动机运行?54 P/W 怠速空气控制电机A高发动机运行?55 R/Y 1缸喷油器发动机运行小于1V有效56 O 3缸喷油器发动机运行小于1V有效57 B 电气负荷1高有效鼓风机运行,始终10-14V58 B/W 主继电器控制信号主继电器闭合,始终小于1V59空位60空位61 P 氧传感器A加热控制发动机运行小于1V有效62 Y 氧传感器A信号发动机闭环运行0?1V63 R/Y 碳罐清洗电磁阀控制信号发动机运行小于1V有效64 Br 氧传感器B加热控制发动机运行小于1V有效65空位66空位67 G 散热器低速风扇控制信号风扇低速运行,始终小于1V有效68空位69 L 爆震传感器信号发动机运行?70 R/B 2缸喷油器发动机运行小于1V有效71 Gr/Y 4缸喷油器发动机运行小于1V有效72空位73 W/B 电源地始终与地电阻小于1ΩF3 MESAC发动机电控系统端子序号配线颜色端子定义测试条件标准值A01 L/W 接发电机G端发动机运行?A02空位A03 Br EGR阀控制端发动机运行小于1V有效A04空位A05空位A06 R 前氧传感器加热控制端发动机运行小于1V有效A07 G/W 4#喷嘴控制端发动机运行小于1V有效A08 Y/L 1#喷嘴控制端发动机运行小于1V有效A09空位A10 R/Y 发动机故障灯指示点火开关ACC→ON 小于1V有效A11 G/W A/C允许发动机运行A12 G/R 油泵继电器控制端发动机运行小于1V有效A13空位A14 G 低速风扇继电器控制端发动机运行小于1V有效A15 G/B 高速风扇继电器控制端发动机运行小于1V有效A16空位A17 W 怠速步进电机发动机运行?A18 L/Y 怠速步进电机发动机运行?A19空位A20 B/G 1#点火线圈发动机运行10?14V有效A21 B/Y 2#点火线圈发动机运行10?14V有效A22空位A23 Y/B 2#喷嘴发动机运行小于1V有效A24空位A25 Y/G 碳罐控制阀控制端发动机运行小于1V有效A26空位A27空位A28空位A29空位A30 G 怠速步进电机发动机运行?A31 Y 怠速步进电机发动机运行?A32空位A33 Y 后氧传感器加热控制端发动机运行小于1V有效A34空位A35 L/G 3#喷嘴发动机运行小于1V有效端子序号配线颜色端子定义测试条件标准值B01 G/L 节气门位置传感器及进气温度压力传感器发动机运行? B02 Br/G 曲轴位置传感器信号发动机运行?B03 Y/G 冷却液温度传感器信号发动机运行?B04 B 发动机转速信号输出发动机运行?B05 B 地线始终与地电阻小于1ΩB06 R/Y 传感器电源点火开关ACC→ONB07空位B08 L/R 凸轮轴位置传感器信号发动机运行B09 W/R 进气温度压力传感器信号发动机运行B10 W 发电机FR端发动机运行B11空位B12 Y/G 助力转向开关信号发动机运行B13空位B14 G/W A/T继电器控制端发动机运行10?14VB15 R 电喷主继电器控制端点火开关ACC→ON 小于1V B16 B 地线始终与地电阻小于1ΩB17 R/Y 传感器电源点火开关ACC→ON 5VB18 R/B 电源端点火开关ACC→ON 10?14VB19空位B20 R/L 进气温度压力传感器信号发动机运行?B21空位B22空位B23空位B24空位B25 G/B 空调系统中压信号发动机运行?B26 B/Y 7.5A启动电源发动机运行小于1V端子序号配线颜色端子定义测试条件标准值C01 R/L A/T控制电磁阀控制发动机运行10?14VC02 B 地线始终小于1VC04空位C05 W 后氧传感器信号发动机运行0?1VC06空位C07 W 前氧传感器信号发动机运行0?1VC08 R/L A/T控制电磁阀控制发动机运行10?14V C09 B 地线始终小于1VC10空位C11空位C12 P/B 诊断接口线点火开关ACC→ON 输出数据C13空位C14 G/B A/C请求发动机运行?C15空位C16空位C17 Y 车速信号输出发动机运行?C18空位C19 G/W 节气门位置传感器信号发动机运行0?5V C20 B/O ECM电源点火开关ACC→ON 10?14VC21 B 地线始终与地电阻小于1ΩC22空位C23空位C24空位C26空位C27空位C28 G/L 爆震传感器信号发动机运行小于1V 端子序号配线颜色端子定义测试条件标准值D01 Y A/T控制电磁阀发动机运行?D02 R/Y A/T控制电磁阀发动机运行D03空位D04 B 输出速度传感器信号发动机运行?D05 W 输入速度传感器信号发动机运行?D06 B/W A/T档位开关发动机运行?D07 B/R A/T档位开关发动机运行?D08 R A/T控制电磁阀发动机运行?D09空位D10空位D11空位D12空位D13空位D14空位D15空位D16空位D17空位D18 G A/T档位开关发动机运行?D19 L A/T档位开关发动机运行?D20 R/Y A/T档位开关发动机运行?D21 L A/T控制电磁阀发动机运行?D22 Y/L A/T控制电磁阀发动机运行?D23空位D24空位D25空位D26空位D27 Y A/T控制电磁阀发动机运行?D28 G 制动信号输入始终小于1V D29 Y A/T档位开关发动机运行?D30 Y/G A/T档位开关发动机运行?。

继电器的工作原理和特性继电器是一种电子控制器件，它具有控制系统（又称输入回路）和被控制系统（又称输出回路），通常应用于自动控制电路中，它实际上是用较小的电流去控制较大电流的一种“自动开关”。

故在电路中起着自动调节、安全保护、转换电路等作用。

电磁继电器的工作原理和特性电磁式继电器一般由铁芯、线圈、衔铁、触点簧片等组成的。

只要在线圈两端加上一定的电压，线圈中就会流过一定的电流，从而产生电磁效应，衔铁就会在电磁力吸引的作用下克服返回弹簧的拉力吸向铁芯，从而带动衔铁的动触点与静触点（常开触点）吸合。

当线圈断电后，电磁的吸力也随之消失，衔铁就会在弹簧的反作用力返回原来的位置，使动触点与原来的静触点（常闭触点）吸合。

这样吸合、释放，从而达到了在电路中的导通、切断的目的。

对于继电器的“常开、常闭”触点，可以这样来区分：继电器线圈未通电时处于断开状态的静触点，称为“常开触点”；处于接通状态的静触点称为“常闭触点”。

热敏干簧继电器的工作原理和特性热敏干簧继电器是一种利用热敏磁性材料检测和控制温度的新型热敏开关。

它由感温磁环、恒磁环、干簧管、导热安装片、塑料衬底及其他一些附件组成。

热敏干簧继电器不用线圈励磁，而由恒磁环产生的磁力驱动开关动作。

恒磁环能否向干簧管提供磁力是由感温磁环的温控特性决定的。

固态继电器（SSR）的工作原理和特性固态继电器是一种两个接线端为输入端，另两个接线端为输出端的四端器件，中间采用隔离器件实现输入输出的电隔离。

固态继电器按负载电源类型可分为交流型和直流型。

按开关型式可分为常开型和常闭型。

按隔离型式可分为混合型、变压器隔离型和光电隔离型，以光电隔离型为最多。

继电器主要产品技术参数额定工作电压是指继电器正常工作时线圈所需要的电压。

根据继电器的型号不同，可以是交流电压，也可以是直流电压。

直流电阻是指继电器中线圈的直流电阻，可以通过万能表测量。

吸合电流是指继电器能够产生吸合动作的最小电流。

在正常使用时，给定的电流必须略大于吸合电流，这样继电器才能稳定地工作。

max232引脚图及RS232引脚定义2009-08-23 15:25max232是一种把电脑的串行口rs232信号电平（-10 ，+10v）转换为单片机所用到的TTL信号点平（0 ，+5）的芯片，这个芯片的价格比较贵大约要6元，下面我来介绍一下max232引脚图以及max232和电脑串口的连接电路，RS232引脚定义。

看下面的图。

《max232引脚图》《max232电路》《RS232引脚定义》引脚定义符号1 载波检测DCD2 接收数据RXD3 发送数据TXD4 数据终端准备好DTR5 信号地SG6 数据准备好DSR7 请求发送RTS8 清除发送CTS9 振铃提示RI希望上面的资料对你有用。

交流接触器原理2009-09-20 17:41交流接触器广泛用作电力的开断和控制电路。

交流接触器利用主接点来开闭电路，用辅助接点来执行控制指令。

主接点一般只有常开接点，而辅助接点常有两对具有常开和常闭功能的接点，小型的接触器也经常作为中间继电器配合主电路使用。

交流接触器的接点，由银钨合金制成，具有良好的导电性和耐高温烧蚀性。

交流接触器的动作动力来源于交流电磁铁，电磁铁由两个“山”字形的幼硅钢片叠成，其中一个固定，在上面套上线圈，工作电压有多种供选择。

为了使磁力稳定，铁芯的吸合面，加上短路环。

交流接触器在失电后，依靠弹簧复位。

另一半是活动铁芯，构造和固定铁芯一样，用以带动主接点和辅助接点的开短。

20安培以上的接触器加有灭弧罩，利用断开电路时产生的电磁力，快速拉断电弧，以保护接点。

交流接触器制作为一个整体，外形和性能也在不断提高，但是功能始终不变。

无论技术的发展到什么程度，普通的交流接触器还是有其重要的地位。

交流接触器工作原理是什么？交流接触器广泛用作电力的开断和控制电路。

交流接触器利用主接点来开闭电路，用辅助接点来执行控制指令。

主接点一般只有常开接点，而辅助接点常有两对具有常开和常闭功能的接点，小型的接触器也经常作为中间继电器配合主电路使用。

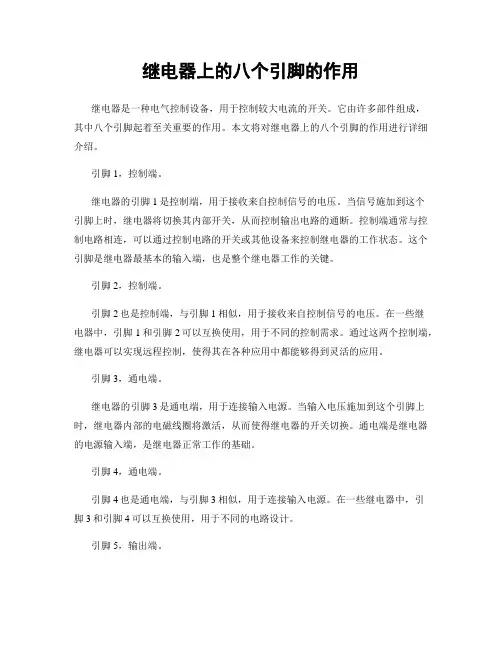

继电器上的八个引脚的作用继电器是一种电气控制设备，用于控制较大电流的开关。

它由许多部件组成，其中八个引脚起着至关重要的作用。

本文将对继电器上的八个引脚的作用进行详细介绍。

引脚1，控制端。

继电器的引脚1是控制端，用于接收来自控制信号的电压。

当信号施加到这个引脚上时，继电器将切换其内部开关，从而控制输出电路的通断。

控制端通常与控制电路相连，可以通过控制电路的开关或其他设备来控制继电器的工作状态。

这个引脚是继电器最基本的输入端，也是整个继电器工作的关键。

引脚2，控制端。

引脚2也是控制端，与引脚1相似，用于接收来自控制信号的电压。

在一些继电器中，引脚1和引脚2可以互换使用，用于不同的控制需求。

通过这两个控制端，继电器可以实现远程控制，使得其在各种应用中都能够得到灵活的应用。

引脚3，通电端。

继电器的引脚3是通电端，用于连接输入电源。

当输入电压施加到这个引脚上时，继电器内部的电磁线圈将激活，从而使得继电器的开关切换。

通电端是继电器的电源输入端，是继电器正常工作的基础。

引脚4，通电端。

引脚4也是通电端，与引脚3相似，用于连接输入电源。

在一些继电器中，引脚3和引脚4可以互换使用，用于不同的电路设计。

引脚5，输出端。

继电器的引脚5是输出端，用于连接输出电路。

当继电器内部的开关切换时，输出端将根据控制信号的状态来控制输出电路的通断。

输出端通常与被控制设备相连，可以通过继电器来控制各种电气设备的工作状态。

引脚6，输出端。

引脚6也是输出端，与引脚5相似，用于连接输出电路。

在一些继电器中，引脚5和引脚6可以互换使用，用于不同的输出电路设计。

引脚7，中间端。

继电器的引脚7是中间端，用于连接继电器的电磁线圈。

当输入电压施加到通电端时，电磁线圈将激活，从而使得继电器的开关切换。

中间端是继电器内部电磁线圈的连接端，是继电器工作的核心部件。

引脚8，中间端。

引脚8也是中间端，与引脚7相似，用于连接继电器的电磁线圈。

在一些继电器中，引脚7和引脚8可以互换使用，用于不同的电路设计。

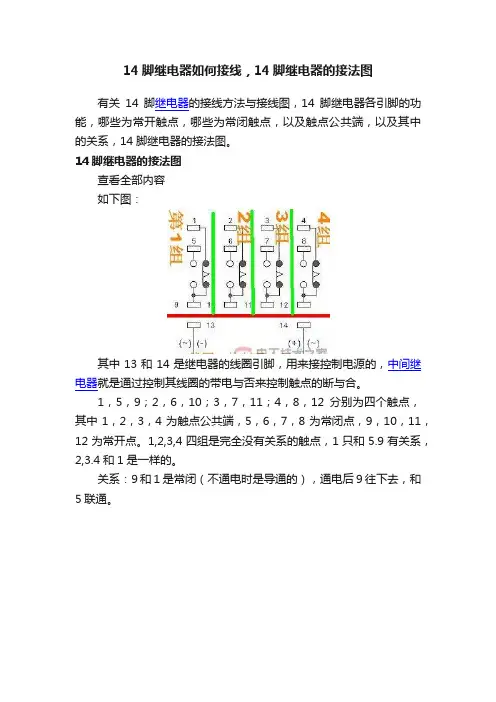

14脚继电器如何接线，14脚继电器的接法图
有关14脚继电器的接线方法与接线图，14脚继电器各引脚的功能，哪些为常开触点，哪些为常闭触点，以及触点公共端，以及其中的关系，14脚继电器的接法图。

14脚继电器的接法图
查看全部内容
如下图：
其中13和14是继电器的线圈引脚，用来接控制电源的，中间继电器就是通过控制其线圈的带电与否来控制触点的断与合。

1，5，9；2，6，10；3，7，11；4，8，12分别为四个触点，其中1，2，3，4为触点公共端，5，6，7，8为常闭点，9，10，11，12为常开点。

1,2,3,4四组是完全没有关系的触点，1只和5.9有关系，2,3.4和1是一样的。

关系：9和1是常闭（不通电时是导通的），通电后9往下去，和5联通。

常见SPDT继电器的原理图和封装设计1、5引脚SPDT继电器的原理图和封装设计DXP系统提供的5引脚SPDT继电器原理图符号见图1，图中1号引脚为COM公共端，2号引脚为NC（Normal Close常闭），3号引脚为NO（Normal Open）常开，4、5号引脚为无极性线圈。

默认的封装是DIP-P5/X1.65，该封装长35.5mm*宽21.6mm，尺寸比较大，在教育机器人驱动控制时一般使用小功率如HHC66A(T73) 继电器，但是一般生产厂家给出的器件说明书中的电气示意图和封装参数都没有标示引脚编号，如果设计时没有实际器件，在使用时从网络上难以找到完整信息，需要综合比较才能得到正确的设计。

图1 DXP2004系统给出的5引脚SPDT继电器原理图符号和封装在进行电路设计时，必须要有实物才能设计正确的元件封装。

下面比较两个不同厂家生产的5引脚SPDT继电器，进行原理图元件和元件封装的设计。

图2 5引脚SPDT继电器的封装设计比较比较两个厂家相同尺寸封装的5引脚SPDT继电器，从元件实物图片看，汇港继电器是左边三个引脚（图a），底面标示了各引脚的电气属性，没有引脚编号，给引脚按图示进行编号，得到电气特性和元件封装（见图c），松乐继电器是右边三个引脚（图b），给出了电气连接示意图和1、3号引脚编号，按此编号对所有引脚统一编号，得到电气特性和元件封装（见图d），比较（c）(d)发现两种继电器的电气特性是一致的，封装是中心对称的，常开引脚是左上角或右下角的那个引脚，说明两种不同厂家生产出来的继电器可以通用，并使用统一的原理图元件和封装（设计封装时的尺寸位置根据元件说明书提供的参数确定）。

（a）原理图库元件RELAY-SPDT 5PIN (b)元件库封装5PIN-RELAY—SPDT图3 自建库的5引脚SPDT继电器原理图符号和封装图4 HHC66A(T73)继电器封装参数及电气连接图2、6引脚SPDT继电器的原理图和封装设计汇港继电器HRS1H-S-DC12V 汇科继电器HK4100F-DC5V-SH 超小型6引脚SPDT继电器，安装尺寸（单位mm）：长15.5*10.5*11.8，引脚长度3.5。

欧姆龙继电器引脚定义-概述说明以及解释1.引言1.1 概述欧姆龙继电器是一种常用的电子组件，用于控制电流和电压的开关。

其引脚定义是指各个引脚的功能和作用。

了解和理解欧姆龙继电器引脚定义对于正确使用和连接继电器至关重要。

欧姆龙继电器通常由多个引脚组成，每个引脚都有其独特的功能。

这些引脚可以划分为两类：控制端口和输出端口。

控制端口用于接收外部信号，控制继电器的开关动作，而输出端口则用于连接到其他电子设备，传递电流或电压信号。

具体来说，欧姆龙继电器通常包括以下几个引脚：1. 电源引脚（VCC）：用于提供继电器所需的电源电压。

通常情况下，VCC引脚需要连接到电源正极，以确保继电器正常工作。

2. 地引脚（GND）：用于连接到电源的负极，以提供回路的完整性和稳定性。

3. 控制端口引脚（Coil）：它是继电器的控制输入端口，用于接收外部信号来控制继电器的开关状态。

基于不同的继电器型号，控制端口可能有一个或多个引脚。

4. 输出端口引脚（Normally Open (NO)、Normally Closed (NC)、Common (COM)）：这些引脚用于连接到外部电路或设备。

通常情况下，继电器有两组输出端口（NO和NC），它们分别表示在不同状态下的输出连接情况。

COM引脚是输出端口的公共引脚，用于与外部电路进行连接。

了解欧姆龙继电器引脚定义对于正确连接和使用继电器至关重要。

对于每个继电器型号，我们都应该查阅其技术规格手册或数据表，以了解具体的引脚定义和功能。

只有在正确理解和使用继电器引脚定义的情况下，我们才能确保继电器的正常工作和安全运行。

1.2文章结构文章结构部分是整篇长文的框架，它可以帮助读者快速了解文章的组织方式和主要内容。

在本文中，文章结构部分可以包括以下内容：1.2 文章结构本文将分为三个主要部分进行阐述。

首先，在引言部分将对文章的整体概述进行介绍，并说明文章的目的。

接下来，在正文部分将对欧姆龙继电器进行简要介绍，包括其基本原理和应用领域。

中间继电器原理的8脚中间继电器，又称为插排继电器或胶囊继电器，是一种常用的电控开关元件。

它由继电器头和底座两部分组成，底座有多个引脚用于连接继电器头和外部电路。

典型的中间继电器通常有8个引脚，接下来我将详细介绍这8个引脚的原理和功能。

1. COM引脚（COMmon pin）：COM引脚是继电器中最常用的引脚之一。

它是继电器输出和输入线路的公共引脚，通常与NO引脚或NC引脚相连。

2. NO引脚（Normally Open pin）：NO引脚在继电器未被激活时处于断开状态，当继电器被激活时，NO引脚与COM引脚连接，形成继电器的输出线路。

3. NC引脚（Normally Closed pin）：NC引脚在继电器未被激活时处于闭合状态，当继电器被激活时，NC引脚与COM引脚断开，形成继电器的输出线路。

4. A1引脚（Anode 1 pin）：A1引脚是继电器的输入引脚，通常与外部电源的正极连接。

当A1引脚与A2引脚之间施加合适的电压，继电器就会激活。

5. A2引脚（Anode 2 pin）：A2引脚是继电器的输入引脚，通常与外部电源的负极连接。

当A1引脚与A2引脚之间施加合适的电压，继电器就会激活。

6. D1引脚（Detector 1 pin）：D1引脚是中间继电器的检测引脚，通常用于检测电路的开关状态。

当D1引脚与D2引脚之间有电流流过时，继电器会通过切换继电器头的状态来改变输出线路的状态。

7. D2引脚（Detector 2 pin）：D2引脚是中间继电器的检测引脚，通常用于检测电路的开关状态。

当D1引脚与D2引脚之间有电流流过时，继电器会通过切换继电器头的状态来改变输出线路的状态。

8. G引脚（Ground pin）：G引脚是继电器的接地引脚，通常与外部电路的接地点连接，用于提供继电器的工作参考点。

中间继电器主要通过控制A1和A2引脚之间的电压来实现开关转换。

当A1和A2之间施加适当的电压时，继电器的线圈会产生磁场，引起继电器头的状态改变，从而改变了输出线路的状态，实现了对电路的控制。

继电器的工作原理和特性继电器是一种电子控制器件，它具有控制系统（又称输入回路）和被控制系统（又称输出回路），通常应用于自动控制电路中，它实际上是用较小的电流去控制较大电流的一种“自动开关”。

故在电路中起着自动调节、安全保护、转换电路等作用。

电磁继电器的工作原理和特性电磁式继电器一般由铁芯、线圈、衔铁、触点簧片等组成的。

只要在线圈两端加上一定的电压，线圈中就会流过一定的电流，从而产生电磁效应，衔铁就会在电磁力吸引的作用下克服返回弹簧的拉力吸向铁芯，从而带动衔铁的动触点与静触点（常开触点）吸合。

当线圈断电后，电磁的吸力也随之消失，衔铁就会在弹簧的反作用力返回原来的位置，使动触点与原来的静触点（常闭触点）吸合。

这样吸合、释放，从而达到了在电路中的导通、切断的目的。

对于继电器的“常开、常闭”触点，可以这样来区分：继电器线圈未通电时处于断开状态的静触点，称为“常开触点”；处于接通状态的静触点称为“常闭触点”。

热敏干簧继电器的工作原理和特性热敏干簧继电器是一种利用热敏磁性材料检测和控制温度的新型热敏开关。

它由感温磁环、恒磁环、干簧管、导热安装片、塑料衬底及其他一些附件组成。

热敏干簧继电器不用线圈励磁，而由恒磁环产生的磁力驱动开关动作。

恒磁环能否向干簧管提供磁力是由感温磁环的温控特性决定的。

固态继电器（SSR）的工作原理和特性固态继电器是一种两个接线端为输入端，另两个接线端为输出端的四端器件，中间采用隔离器件实现输入输出的电隔离。

固态继电器按负载电源类型可分为交流型和直流型。

按开关型式可分为常开型和常闭型。

按隔离型式可分为混合型、变压器隔离型和光电隔离型，以光电隔离型为最多。

继电器主要产品技术参数额定工作电压是指继电器正常工作时线圈所需要的电压。

根据继电器的型号不同，可以是交流电压，也可以是直流电压。

直流电阻是指继电器中线圈的直流电阻，可以通过万能表测量。

吸合电流是指继电器能够产生吸合动作的最小电流。

在正常使用时，给定的电流必须略大于吸合电流，这样继电器才能稳定地工作。

继电器引脚定义继电器是一种常用的电气开关设备，它通过控制电流来实现电路的开关功能。

继电器通常有多个引脚，每个引脚都有特定的功能和用途。

在本文中，我将介绍继电器的不同引脚定义及其作用。

1. 电源引脚（VCC）：该引脚通常用于连接电源正极，为继电器提供工作电压。

在使用继电器时，需要将VCC引脚与正极连接，以确保继电器能正常工作。

2. 地线引脚（GND）：该引脚通常用于连接电源负极或地线，为继电器提供回路。

在使用继电器时，需要将GND引脚与负极或地线连接，以确保继电器回路的闭合。

3. 输入引脚（IN）：该引脚用于接收外部信号，控制继电器的开关动作。

当外部信号施加在输入引脚上时，继电器将根据信号的状态进行相应的动作，如吸合或断开。

4. 输出引脚（OUT）：该引脚用于连接被控制的电路或设备。

当继电器吸合时，输出引脚与COM（Common）引脚之间建立通路，控制电流流向被控制的电路或设备，实现开关功能。

5. 公共引脚（COM）：该引脚是输出引脚和继电器内部触点的连接点。

当继电器吸合时，公共引脚与输出引脚之间建立通路，控制电流的流向。

6. 常开引脚（NO）：该引脚与公共引脚相连，在继电器未吸合时建立通路。

当继电器吸合时，常开引脚与公共引脚断开通路，实现电路的断开。

7. 常闭引脚（NC）：该引脚与公共引脚相连，在继电器未吸合时断开通路。

当继电器吸合时，常闭引脚与公共引脚建立通路，实现电路的闭合。

8. 辅助引脚（AUX）：该引脚通常用于连接辅助功能的设备或电路。

辅助引脚的功能与具体的继电器型号和用途有关，可以实现例如延时、记忆、反馈等功能。

继电器的引脚定义包括电源引脚（VCC）、地线引脚（GND）、输入引脚（IN）、输出引脚（OUT）、公共引脚（COM）、常开引脚（NO）、常闭引脚（NC）和辅助引脚（AUX）。

了解和正确使用这些引脚，可以实现继电器的正常工作和所需的开关控制功能。

需要注意的是，不同型号和品牌的继电器引脚定义可能会有所不同，因此在使用时应查阅相关的技术资料和说明书，以确保正确连接和操作继电器。

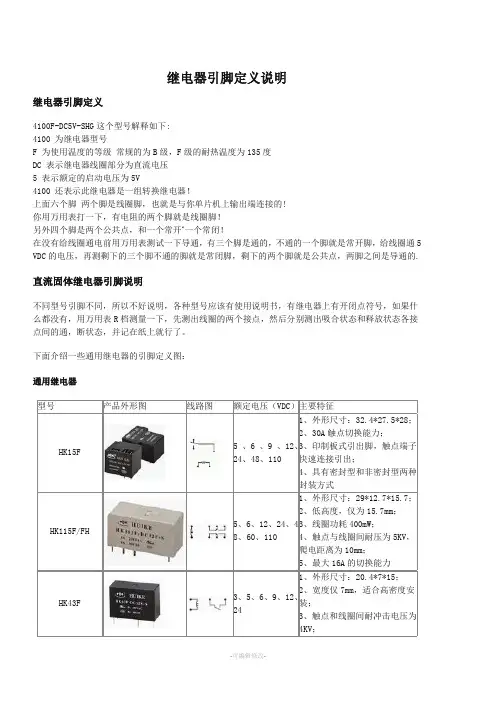

继电器引脚定义说明继电器引脚定义4100F-DC5V-SHG这个型号解释如下:4100 为继电器型号F 为使用温度的等级常规的为B级，F级的耐热温度为135度DC 表示继电器线圈部分为直流电压5 表示额定的启动电压为5V4100 还表示此继电器是一组转换继电器！上面六个脚两个脚是线圈脚，也就是与你单片机上输出端连接的!你用万用表打一下，有电阻的两个脚就是线圈脚！另外四个脚是两个公共点，和一个常开‘一个常闭！在没有给线圈通电前用万用表测试一下导通，有三个脚是通的，不通的一个脚就是常开脚，给线圈通5 VDC的电压，再测剩下的三个脚不通的脚就是常闭脚，剩下的两个脚就是公共点，两脚之间是导通的.直流固体继电器引脚说明不同型号引脚不同，所以不好说明，各种型号应该有使用说明书，有继电器上有开闭点符号，如果什么都没有，用万用表R档测量一下，先测出线圈的两个接点，然后分别测出吸合状态和释放状态各接点间的通，断状态，并记在纸上就行了。

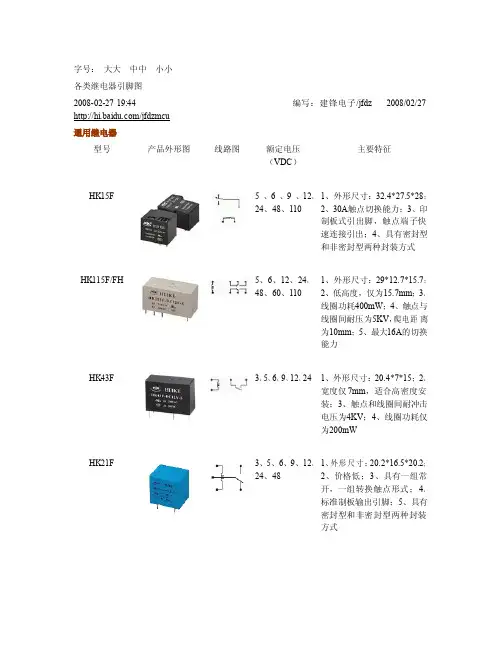

下面介绍一些通用继电器的引脚定义图：通用继电器型号产品外形图线路图额定电压（VDC）主要特征HK15F 5 、6 、9 、12、24、48、1101、外形尺寸：32.4*27.5*28；2、30A触点切换能力；3、印制板式引出脚，触点端子快速连接引出；4、具有密封型和非密封型两种封装方式HK115F/FH 5、6、12、24、48、60、1101、外形尺寸：29*12.7*15.7；2、低高度，仅为15.7mm；3、线圈功耗400mW；4、触点与线圈间耐压为5KV，爬电距离为10mm；5、最大16A的切换能力HK43F 3、5、6、9、12、241、外形尺寸：20.4*7*15；2、宽度仅7mm，适合高密度安装；3、触点和线圈间耐冲击电压为4KV；4、线圈功耗仅为200mWHK21F 3、5、6、9、12、24、481、外形尺寸：20.2*16.5*20.2；2、价格低；3、具有一组常开，一组转换触点形式；4、标准制板输出引脚；5、具有密封型和非密封型两种封装方式HK14F/14FD/14FH 3、5、6、9、12、24、481、外形尺寸：29*12.7*20.8；2、最大16A触点切换能力；3、触点与线圈间耐压高达5KV；4、具有一组，两组转换触点形式；5、具有密封型和非密封型两种封装方式HK36F 3、5、6、9、12、24、481、外形尺寸：24.5*10.5*25.4；2、10A触点切换能力；3、具有一组常开触点形式；4、标准双列直插引出脚；5、具有密封型和非密封型两种封装方式HK48F 3、5、6、9、12、24、481、外形尺寸：20*10*10.5；2、线圈功耗仅为0.2W；3、最大8A触点切换能力；4、触点与线圈间耐压为4KV；5、高度仅为10.5mm；6、可燃性等级UL94V-0HK3FF 3、5、6、9、12、24、481、外形尺寸：19*15.5*15.8；2、10A触点切换能力；3、具有一组常开，一组转换触点形式；4、超小型，标准印刷制板引出脚；5、密封型与半密封型两种封装方式通信继电器型号产品外形图线路图额定电压（VDC）主要特征HK23F 3、5 、6 、9 、12、241、外形尺寸：12.5*7.5*10.3；2、2A触点切换能力；3、高灵敏度，线圈功耗仅150mW；4、标准双列直插引出脚；5、镀金触点；6、超小型；7、塑封装HK19F 3、5、6、9、12、241、外形尺寸：20.2*10*12；2、两组转换触点形式；3、高切换容量24W，125VA；4、DIP结构与标准16脚IC插座匹配；5、塑封结构适用于波峰焊和浸渍清洗；6、高灵敏度线圈功耗仅为0.15WHK4100 3、5、6、9、12、241、外形尺寸：15.5*10.5*11.8；2、价格低；3、具有一组转换；4、印制板式引出端功率继电器型号产品外形图线路图额定电压（VDC）主要特征HK18F 5 、6 、9 、12、24、48、1101、外形尺寸：28*21.5*35；2、多种类型继电器，包括内置发光二极管，高容量型；3、具有二、四组转换触点形式；4、具有多种引出脚方式；5、透明防尘罩，多种安装方式供选HK13F 5、6、12、24、48、60、1101、外形尺寸：28*21.5*35；2、继电器系列范围广；3、触点切换电流可达15A；4、具有一组，二组触点形式；5、透明防尘罩，多种安装方式汽车继电器型号产品外形图线路图额定电压（VDC）主要特征HKV6 6、9、12、24 1、外形尺寸：15.7*12.2*13.7；2、20A触点切换能力；3、具有一组常开，一组转换和二组常开触点形式；4、具有密封型和非密封型两种封装方式HKV5 6、9、12、24 1、外形尺寸：28*28*25.4；2、40A触点切换能力；3、具有两组常开触点形式；4、可有多种安装方式HKV4 6、9、12、24 1、外形尺寸：26*26*24.5；2、40A触点切换能力；3、具有一组常开，一组常闭，一组转换三种触点形式；4、可选择安装方式；5、多种防尘罩形式；6、具有塑封型封装形式HKV3 3、5、6、9、12、241、外形尺寸：26*21*20.5；2、40A触点切换能力；3、印制电路板安装方式；4、具有塑封型、密封型和无外壳型三种封装形式；5、备有美国式和欧洲式两种引出脚尺寸HKV2 6、9、12、24 1、外形尺寸：17.5*15*19.5；2、具有六种触点形式；3、印制电路板引出端；4、具有最大20A的触点切换能力；5、具有敞开式和塑封式封装方式. .。

ULN2003A引脚图及功能ULN2003管脚排列如下图所示：ULN2003的内部结构和功能 ULN是集成达林顿管IC，内部还集成了一个消线圈反电动势的二极管，可用来驱动继电器。

它是双列16脚封装,NPN晶体管矩阵,最大驱动电压=50V,电流=500mA,输入电压=5V,适用于TTL COMS,由达林顿管组成驱动电路。

ULN是集成达林顿管IC,内部还集成了一个消线圈反电动势的二极管,它的输出端允许通过电流为200mA，饱和压降VCE 约1V左右，耐压BVCEO 约为36V。

用户输出口的外接负载可根据以上参数估算。

采用集电极开路输出，输出电流大，故可直接驱动继电器或固体继电器，也可直接驱动低压灯泡。

通常单片机驱动ULN2003时，上拉2K的电阻较为合适，同时，COM 引脚应该悬空或接电源。

 ULN2003是一个非门电路，包含7个单元，但独每个单元驱动电流最大可达350mA.资料的最后有引用电路，9脚可以悬空。

 比如1脚输入，16脚输出，你的负载接在VCC与16脚之间，不用9脚。

  uln2003的作用： ULN2003是大电流驱动阵列,多用于单片机、智能仪表、PLC、数字量输出卡等控制电路中。

可直接驱动继电器等负载。

 输入5VTTL电平，输出可达500mA/50V。

 ULN2003是高耐压、大电流达林顿陈列,由七个硅NPN达林顿管组成。

该电路的特点如下: ULN2003的每一对达林顿都串联一个2.7K的基极电阻,在5V的工作电压下它能与TTL和CMOS电路直接相连,可以直接处理原先需要标准逻辑缓冲器。

 ULN2003 是高压大电流达林顿晶体管阵列系列产品,具有电流增益高、工作电压高、温度范围宽、带负载能力强等特点,适应于各类要求高速大功率驱动的系统。

 ULN2003A引脚图及功能 ULN2003 是高耐压、大电流、内部由七个硅NPN 达林顿管组成的驱动芯片。

 经常在以下电路中使用，作为： 1、显示驱动 2、继电器驱动 3、照明灯驱动 4、电磁阀驱动 5、伺服电机、步进电机驱动等电路中。
