青奥中心的设计师扎哈·哈迪德以大胆的造型出名，被称为建筑界的“解构主义大师”。

南京青奥中心脱胎于帆船，而又不同于帆船。

它是一艘更现代的帆船。

扎哈·哈迪德以拆解题材和物件的方式，找出现代主义的根，塑造了全新的青奥中心景观，任由观者遨游。

简介南京青奥中心位于南京市建邺区江山大街北侧，金沙江东路南侧，扬子江大道东南侧，燕山路南延段西侧，南京青奥中心总建筑面积约为49万平方米，总投资约40亿元。

地上总建筑面积36.7万平方米，地下总建筑面积11.4万平方米，绿化面积30000平方米。

南京青奥中心建成后首先用于南京青奥会会议中心及接待酒店使用。

区内按照使用功能不同可以分为会议中心、高星级酒店、商业办公建筑：6层会议中心建筑面积约8万平方米，其中包括专用会议室7700平方米、多功能区6000平方米、通用会议区14000平方米、会前服务区20000平方米、配套服务区33000平方米。

高星级酒店和商业办公建筑地上建筑面积约16万平方米，酒店内设置中、西餐厅及1000张床位的酒店客房。

青奥会青网即诞生于南京青奥中心。

南京青奥中心屋面全部采用GRC板安装，最大限度的满足了设计师对建筑外观的要求。

该项目也是目前中国体量最大的GRC板安装工程。

建筑特色青奥中心的建筑设计师哈迪德的设计以大胆的造型出名，被称为建筑界的“解构主义大师”。

其中一个原因也是源于她独特的创作方式——喜欢运用曲线，她曾说过，“没有曲线就没有未来”。

“流动感”在她的设计方案中表现得十分强烈，仿佛产生了一个散发着巨大能量的空间，因显得无“重力”而诱人，在这个空间里，就仿佛看到了挣脱地心引力的飞动空间感。

再感受一下，还可以感受到就好像是其的大脑的各种神经在同步运转。

这种设计为流动型室内空间。

这个建筑同时也有很强的“开放性”。

它的屋顶是透明的，它的周边很多地方也是镂空的，不像其他建筑，把东西都包裹在建筑里，它是外向的、富有动感和灵感的建筑。

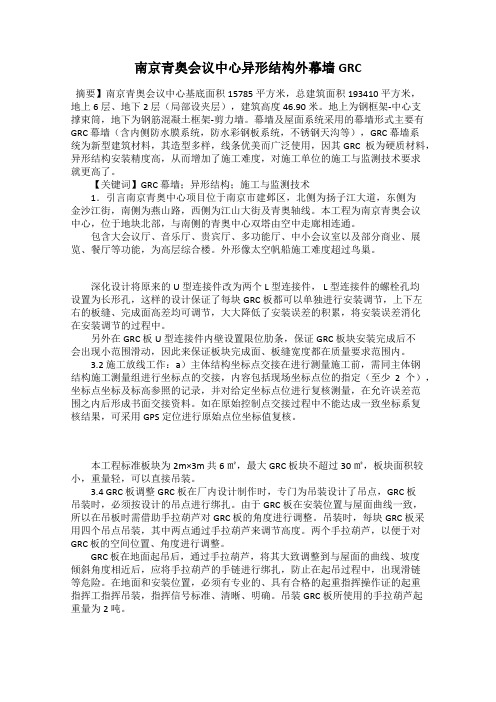

南京青奥会议中心异形结构外幕墙GRC摘要】南京青奥会议中心基底面积15785 平方米，总建筑面积193410 平方米，地上6 层、地下2 层（局部设夹层），建筑高度46.90 米。

地上为钢框架-中心支撑束筒，地下为钢筋混凝土框架-剪力墙。

幕墙及屋面系统采用的幕墙形式主要有GRC 幕墙（含内侧防水膜系统，防水彩钢板系统，不锈钢天沟等），GRC 幕墙系统为新型建筑材料，其造型多样，线条优美而广泛使用，因其GRC 板为硬质材料，异形结构安装精度高，从而增加了施工难度，对施工单位的施工与监测技术要求就更高了。

【关键词】GRC 幕墙；异形结构；施工与监测技术1．引言南京青奥中心项目位于南京市建邺区，北侧为扬子江大道，东侧为金沙江街，南侧为燕山路，西侧为江山大街及青奥轴线。

本工程为南京青奥会议中心，位于地块北部，与南侧的青奥中心双塔由空中走廊相连通。

包含大会议厅、音乐厅、贵宾厅、多功能厅、中小会议室以及部分商业、展览、餐厅等功能，为高层综合楼。

外形像太空帆船施工难度超过鸟巢。

深化设计将原来的U 型连接件改为两个L 型连接件， L 型连接件的螺栓孔均设置为长形孔，这样的设计保证了每块GRC 板都可以单独进行安装调节，上下左右的板缝、完成面高差均可调节，大大降低了安装误差的积累，将安装误差消化在安装调节的过程中。

另外在GRC 板U 型连接件内壁设置限位肋条，保证GRC 板块安装完成后不会出现小范围滑动，因此来保证板块完成面、板缝宽度都在质量要求范围内。

3.2 施工放线工作：a）主体结构坐标点交接在进行测量施工前，需同主体钢结构施工测量组进行坐标点的交接，内容包括现场坐标点位的指定（至少2 个），坐标点坐标及标高参照的记录，并对给定坐标点位进行复核测量，在允许误差范围之内后形成书面交接资料。

如在原始控制点交接过程中不能达成一致坐标系复核结果，可采用GPS 定位进行原始点位坐标值复核。

本工程标准板块为2m×3m 共6 ㎡，最大GRC 板块不超过30 ㎡，板块面积较小，重量轻，可以直接吊装。

（南京青奥中心总体鸟瞰图）
功能分析：
南塔楼：国际青年会议酒店及酒店式公寓
北塔楼：写字楼及南京卓美亚酒店
裙楼：青年汇会议中心部分（包括大型宴会厅和中小型会议室，南京保利大剧院，金色音乐厅及商业广场）
空中走廊：塔楼与裙楼在15m,21.12m处通过空中走廊联通。

此空中走廊将内容丰富的公共活动中心与酒店公寓相融合，使建筑形成一个完整的整体。

流线分析：
流线分析可分为小尺度与大尺度，其中小尺度是人在建筑中活动的步骤，大尺度是人在建筑中走动的路径或者非人物品在建筑中运输的通道。

“流”强调活动性，“线”强调过程性。

（基地总体交通图示）
（基地落客区域）
交通(地下停车场布局）
景观分析：1.就建筑本体周围绿植景观来讲，可以用“相得益彰”来形容建筑与绿植两者的关系。

南京青奥中心素雅高贵的白色立面与其充满流动性美感的形体相结合，美则美矣似乎缺
少灵魂，然而它们和前方的植物相呼应，顿时美成艺术品。

2.在去往南京青奥中心的路上，我们注意到了滨河公园。

滨河公园涵括体育和休闲功能，利用多层平台式的景观设计处理因季节变化而产生的河流及多变的植物。

其内种植着雪松，水杉，杨柳，椰榆等七种树木。

我们特地询问了其丰富的草地绿化，得知其内种类有中国芒，白芋，红口水仙，秋水仙四种植物。

到了晚上，其优秀的照明更是把整个公园映照成一颗“雨花石”，不远处桥梁的照明可依不同的功能设置变更灯光颜色以应对正在进行中的活动。

（滨河公园风景）。

科知识对人所在空间进行划分设计。

建筑设计基础（一）课程针对建筑学所需的空间基础知识，分两部分安排课程。

选择银河SOHO进行该课程作业的实例分析，一是因为对该建筑较为熟悉，二是因其空间层次丰富、有审美价值。

概论GALAXY SOHO 位于北京市东城区东二环朝阳门桥西南角，是占地50000平米、总建筑面积328204平方米的大型商业综合建筑群。

该建筑群由荣获普利兹克奖的扎哈•哈迪德建筑师事务所担纲设计，设计秉持了扎哈一贯的流线型设计风格，用超现实主义设计风格，将其打造为北京建筑新地标。

本文将结合建筑设计基础（一）课上所讲内容，从形态构成和空间设计两个角度对GALAXY SOHO 进行分析。

形态构成GALAXY SOHO 由扎哈•哈迪德建筑师事务所担纲设计，在设计时采用事务所尤为擅长的参数化设计手法。

在人视角看向建筑立面时，能够观察到覆盖其表皮的横向线条。

这些线条水平包裹起每个建筑的表皮，并在不同层高位置以连桥的方式贯穿两栋建筑。

这种表皮设计是典型以线为基本元素，等量分割建筑外立面，通过单纯化的表达手法，使建筑层化清晰；使用群化法则，使建筑外观成为一个有机整体，与其背景蓝天清晰分开。

由于GALAXY SOHO 体量较大，在设计时层与层之间的线条剖面接近正方，较大的厚度使人在仰视建筑时能够得到大面积有进深感的白色墙面，而能够连基础资料及图片来自http://www.galaxyso http://image.baidu.co m/右图：建筑表皮依附于曲面的白色流线设计接建筑内与外的玻璃幕墙则被隐藏在白色钢结构内不被视线捕捉，使建筑外观干净、明洁。

同时这样的设计使人在地面上平视与仰视时获得不同的视觉体验，平视时近似1：1宽度比的白色线条与玻璃线条交错，对比使线条更加浓烈且带有动感。

等宽的线条因为远近变化而产生了巨大的视觉张力，使人在其中能感受到鲜明的体积感。

两种不同的视觉效果在人的潜意识里暗示了建筑不同位置与人的关系，通过线与面的转化强调了建筑的内与外、虚与实。

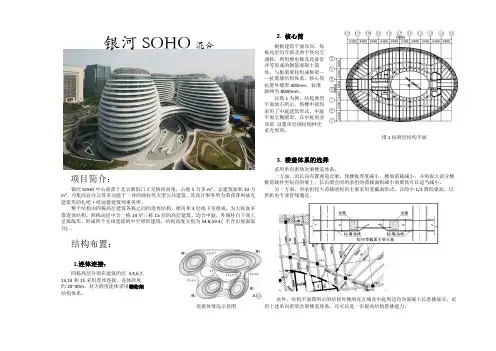

银河SOHO混合项目简介：银河SOHO中心座落于北京朝阳门立交桥西南角，占地5万多m2、总建筑面积33万m2，为集商业办公等多功能于一身的地标性大型公共建筑。

其设计事务所为荣获普利兹克建筑奖的扎哈·哈迪德建筑师事务所。

整个结构由四栋高层建筑各栋之间的连体结构、裙房和3层地下室组成，为大底盘多塔连体结构。

四栋高层中含一栋14层三栋15层的高层建筑，均含中庭，外围柱自下而上呈弧线形，形成四个互相连接的中空卵形建筑，结构高度分别为54.8,59.4 ( 不含出屋面部分) 。

结构布置：1.连体连接：四栋高层分别在建筑的层3,4,6,7,13,14和15采用连体连接，连体跨度约20~40m，对大跨度连体采用钢桁架结构体系。

连接体情况示意图2. 核心筒根据建筑平面布局，每栋高层均含南北两个竖向交通核，利用楼电梯及设备管井等形成的钢筋混凝土筒体，与框架梁柱组成框架——抗震墙结构体系，核心筒抗震外墙厚400mm，标准轴网为8000mm。

以塔1为例，结构典型平面如右所示。

塔楼中部均采用了中庭建筑形式，中庭平面呈椭圆形，在中庭商业顶部设置单层钢结构网壳采光屋顶。

塔1标准层结构平面3. 楼盖体系的选择采用单向密肋次梁楼盖体系。

一方面，沿长向布置两道次梁，使楼板厚度减小，楼面荷载减小，并将很大部分楼板荷载传至短向的梁上，长向梁会因所承担的荷载面积减小而梁高可以适当减小。

另一方面，对承担较大荷载的短向主梁采用变截面形式，在跨中1/3降低梁高，以供机电专业管线通过。

此外，结构平面图所示的结构外侧填充区域及中庭周边均为混凝土长悬挑部分，采用上述单向密肋次梁楼盖体系，还可以进一步提高结构悬挑能力。

4.外围斜柱用分段折线拟合建筑卵形结构弧线的外形，使其从下至上呈一条弧线，其弧度与外轮廓基本一致，这样做使建筑布置简单，结构传力明确。

外围斜柱设计示意构造上，由于斜柱实际的压力线与轴线并不重合，竖向力作用下沿斜柱全长除承受轴压还有剪力作用，故而将外围斜柱箍筋沿全长加密，以提高抗剪能力。
