*HEADING
定义装配载荷，例子使用的是实体单元
*NODE
可选定义预紧节点
*SURFACE,NAME=名字
数据行：指定单元和相应的面来定义预紧截面
*PRE-TENSION SECTION,SURFACE=名字,NODE=预紧节点**
*STEP
**
预紧截面的使用
*STATIC
控制时间增量步的数据行
*CLOAD
预紧节点,1,预紧力的值
或者
*BOUNDARY,AMPLITUDE=amplitude
预紧节点, 1, 1,紧固调整
*END STEP
*STEP
**
保持紧固调整并施加新的载荷
*STATIC 或*DYNAMIC
控制时间增量步的数据行
*BOUNDARY,FIXED
pre-tension_node, 1, 1
*BOUNDARY
定义其他边界条件的数据行
*CLOAD 或*DLOAD
定义其他载荷条件的数据行
…
*END STEP

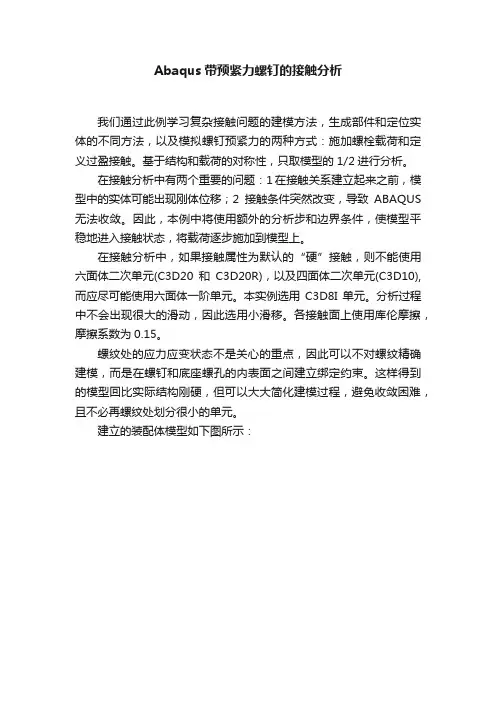

abaqus螺栓连接的接触分析
2012-02-13 19:09:34| 分类：ABAQUS | 标签：|举报|字号大中小订阅
NO.1 螺栓连接的简化
由于螺纹处的应力应变不是关心的重点，因此，为简化建模，避免收敛困难，在螺钉和螺孔内表面之间建立绑定约束（tie）。这样得到的模型会比实际结构刚硬。
建立绑定约束的两个面在整个分析过程中都会紧密连接在一起，不会分开，如同一个整体。
Tie绑定约束，Position Tolerance(位置误差限度)设为Specify distance:XXX.
含义：与主面距离小于此限度的从面节点都会受到绑定约束。对于在位置误差限度内的从面节点，ABAQUS将调整其初始坐标，使其与主面的距离为0。注意不要将值设太大，以免由于调整从面节点位置，而造成较差的单元形状。
NO.2 预紧力的模拟
在abaqus中模拟螺钉预紧力的两种方式：1、施加螺栓载荷（bolt load）；
2、定义过盈接触（contact interference）。
1、施加螺栓载荷（bolt load）
可以模拟螺钉的预紧力和各种均匀预应力。定义螺栓载荷时，需要指定螺钉上的一个受力截面。施加螺栓载荷的方式三种：A、Apply force:指定预紧力。B、Adjust length:调整螺钉长度。C、Fix at current length:保持螺钉当前长度。
注意：螺栓载荷为正值时表示使受力部件缩短；螺栓载荷为负值时表示受力部件伸长。
在做螺栓接触分析时，可以设好几个分析步，已达到平稳接触。在前几步使用Apply force，在后几步用Fix at current length。含义：在该分析步的开始，去除螺钉的预紧力，让螺钉保持上一步结束时的长度。在该步分析结束后，如果有其他外载荷，螺钉长度会发生变化。
2、定义过盈接触（contact interference）。
过盈配合与载荷类似，无法在初始分析步中定义。
Gradually remove slave node overclosure during the step(在分析步中逐渐去掉从面节点的过盈量)；Uniform allowable interference(允许的过盈量)，在Magnitude allowable interference后面输入一个微小的过盈量-0.0001(注意不要忽略负号，负号表示过盈量，正值表示间隙量)。
若使用ABAQUS默认的幅值曲线Ramp，ABAQUS会在分析步开始施加全部的过盈量，然后使其逐渐减少，到分析步结束时过盈量将值0。这样在后处理中会看到，在分析步结束时模型没有过盈接触，接触面上的接触压强CPRESS为0，这样的结果是不对的。因此，不能使用ABAQUS默认的幅值曲Ramp。
NO.3接触分析中不同单元性能的比较：
采用不同的单元类型进行小滑移接触分析，比较其结果，可以得出以下结论。
（1）线性减缩积分单元(C3D8R)和非协调单元(C3D8I)都适合于接触分析，二者得到的位移结果很相近。使用C3D8R单元可以大大缩短计算时间，但得到的节点应力结果较差。
（2）如果接触属性为“硬”接触，则不能使用六面体二次单元（C3D20和
C3D20R）,以及四面体二次单元（C3D10），应该尽量使用六面体一阶单元。有时可用C3D8I单元（六面体非协调模式单元）。
若使用二次的，花费时间多，会出现异常的CPRESS结果。
（3）使用修正的四面体二次单元(C3D10M),计算时间也大大增加。但如果模型的几何形状复杂，无法使用六面体单元网格，可以使用C3D10M单元进行接触分析。
（4）采用六面体线性完全积分单元(C3D8)或四面体线性单元(C3D4)得到的分析结果都很差，因此尽量不要在模型中使用这两种单元。
