深圳龙岗合荣实业公司插件培训教材编制:肖志武审核:元件名称:燃纳管(稳压管)元件代号: ZD (线路板上用ZD表示的都是燃纳管或稳压管)例:ZD21,后面的数字表示是线路板不同燃纳管的分别.图2:将燃纳管按虚线箭头所示,辨别极性插入线路板对应的的孔中元件符号:板为合格常见玻璃封装型燃纳管在管身上标识有其型号名称,如:3.9B,6.8B,7.2B,8.2B,12C,15B,24B等.如下图:在玻璃封装型燃纳管的管身上,黑色环向左,按顺时针方向旋转,可看到8.2B ,就是此燃纳管型号.注意: 插件时,必须看清楚型号,以免混乱制作: 肖志武审核:燃纳管( 玻璃封装)插件图示极性插反X（一）元件名称:二极管元件代号: D (线路板上用 D 表示的都是二极管)例: D2,后面的数字表示是线路板不同二极管的分别.2.动作完成 图3: 二极管插件完成后,极性插反无插反,紧贴线路板为合格图2:二极管按虚线所示,辨别极性插入线路板对应的的孔中元件符号:塑封装型二极管 有个圆圈的位置为负制作: 肖志武审核:二极管(塑封装型)插件图示极性插反+--+X（二）深圳龙岗合荣实业公司元件名称:电阻元件代号: R (线路板上用 R 表示的都是电阻)例:R81,后面的数字表示是线路板不同电阻的分别.1.准备动作 图1:手捏电阻,插入线路板相对应的位置,不分方向;图2:将电阻按虚线箭头所示,插入线路板对应的的孔中 2.动作完成 图3: 电阻插件完成后,紧贴线路元件符号:图6:其它线路板电阻符号图4:电阻实物图图5:电阻色环图例制作: 肖志武审核:R电阻插件图示（三）元件名称:跳线或铁线元件代号: JP或J ,(线路板上用JP或J表示的都是跳线或铁线)例:JP8,后面的数字表示是线路板不同铁线的分别.图2:将跳线按虚线箭头所示,插入线路板对应的的孔中 2.动作完成 图3: 跳线插件完成后,紧贴线路板为合格图4:其它线路板跳线符号制作: 肖志武审核:跳线插件图示（四）元件名称:微调电阻 (可调电阻)元件代号:VR (线路板上用VR表示的都是微调电阻)例:VR1,后面的数字表示是线路板不同微调电阻的分别.1.准备动作 图1:手捏微调电阻,插入线路板相对应的位置图2:微调电阻按虚线箭头所示,2.动作完成 图3: 微调电阻插件完成后,插入线路板对应的的孔中 紧贴线路板为合格 图4:其它线路板微调电阻符号及微调电阻制作: 肖志武审核:微调电阻插件图示（五）。

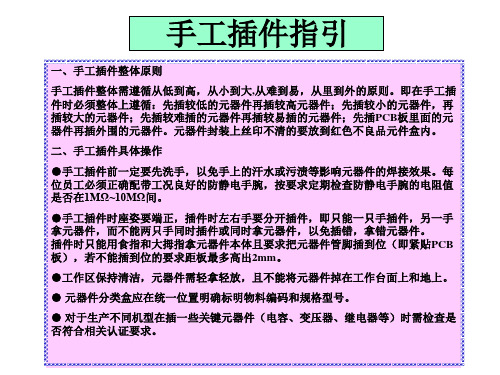

、.二、什么是插件开工前准备与确认三、手法与操作步骤四、不良品的放置五、标示卡的认识六、注意事项七、物料的认识目录一．什么是插件(1) .是将需要手插的元件插在PCB指定的位置上，(2) .根据零件形状、大小、等相关信息，按照SOP插在所对应的位号上。
二. 开工前准备与确认一). 插件前准备事项(1) .带手环并且手环要接触皮肤，不可套在衣袖上，另一端必须连接静电接地线。
(2) .阅读作业指导书(SOP),注意SOP上所标示的颜色与PCB零件面图上的位置，是否对应。
3) . 调整各零件盒于适当之位置二). 插件原则及技巧1. 必须双手交替作业,先右后左。
2. 插件顺序由上到下，零件由小到大，从低到高依SOP规范作业。
3. 针对由固定PIN脚的零件，如DIMM等零件须施一定的力度依SOP 规范先作业,避免折脚。
4. 如有极性的零件须先确认极性后再插入板上。
5. 插零件前后必须严格对照SOF确认其位置，规格，方向才可作业。
6. 零件须插到位,不可有浮高,偏移等现象发生。
7. 插件前确认零件是否损坏,变形,有异物,如有,不得使用。
8. 插件过程中零件掉落须先确认之后方可插入板上。
9. 在补料过程中须严格核对零件之料号。
10. 插件过程中有一定难度须通知领班请相关部门核实原因并解决,作业员不得推拉板。
11. 插完工站规定之零件须确认正确性后方可流板至下一工位。
12. 及时反馈不良并得到有效解决以提咼品质与产量。
三.手法与操作步骤1. 必须双手交替作业，先右后左。
2. 插件顺序由上到下，从右至左；零件由小到大，从低到高四.不良品的放置1、掉在地上的物料必须班长确认后才可使用，放在红色不良防静电盒中，不可私自用料。
2、短脚和加工不良品放在红色防静电物料盒中，以便区分。
3、来料不良放在红色防静电物料盒中，物料员退来料不良。
零件不能擂入PCBIbL 放置呀良物料盒J掉地需件・放置掉地物料盒^ D五•标示卡的认识1、所有来料都有标示卡，物料员上料时必须看清楚物料标示卡。
