地质录井基础培训材料第一单元钻井工程勘探开发深埋地下的油气是一项复杂的系统工程，无论勘探或开发都离不开钻进.钻井是利用机械调和与工艺技术构筑地下地质体与地面通道的工程,是一项最重要的油田基本建设工程。
打井的目的是勘探开发油气层，一口井有数千米深，油气在哪里？不通过地质录井是说不清的。
而地质录井又是随钻进行的，不了解钻井工程的基本知识，不熟悉钻井工艺流程,也就无法搞好地质录井。
因此学习和掌握钻井工程的基本知识，是钻井地质工的必修课程。
下面就钻井工程中有关的钻机、钻具、钻井液、钻井技术、常见事故、完井作业及工程质量等作简要介绍。
一、钻机钻机包括（1）提升系统（2）旋转钻进设备（3）动力驱动设备（4）传动系统(5）钻机底座（6）循环系统（7）控制系统.二、钻具钻具是钻井井下工具的简称.它包括方钻杆、钻杆、钻铤、配合（转换)接头、稳定器、井眼扩大器、减震器、钻头以及其它井下工具，如井下动力钻具,取心工具、打捞工具等。
钻具水龙头以下，钻头以上所有下井钻具连接成的钻具串组合.钻具可分为三大部分：即方钻杆、钻杆和下部钻具组合。
1．钻具丈量钻具丈量是确保钻井井深准确的首要条件，所以钻具的丈量对地质录井人员来讲是基本功。
根据钻具的常用组合和下井钻具顺序介绍：（1）钻头：应从刮刀片顶端、牙轮的牙齿顶端、取心钻头顶端或磨鞋底面丈量到丝扣以下的台阶（母扣量到顶端），见图1－6。
图1-6 各类钻头（2）钻铤和钻杆：钻杆和钻铤的长度均从母扣一端的顶端丈量到公扣丝扣的台阶处。
见图1－7.（3）接头:与钻杆的丈量方法相同，因其使用频繁，又不被人们注意，往往是容易出差错的地方,应有专门记录.（4）方钻杆：其作用是传递扭矩和工作时承受全部钻具重量。
对地质录井人员来讲要经常丈量方入，以便计算井深。
所谓方入就是没入转盘面以下的长度，方余即转盘面以上的剩余长度.录井人员常常在方钻杆上刻出整米记号备丈量方入之用.见图1－8。
在钻进过程中无论是正常钻进、取心钻进还是处理井下事故,需要经常丈量钻具，才能准确地计算井深.在钻具的丈量中凡下井钻具无论其组合如何，我们需要的仅是下井钻具串外表部分参与累加井深的长度，掌握这一原则就能确保钻具丈量准确无误.这种方法同样适用于套管和油管等与井深有关的下井管具。

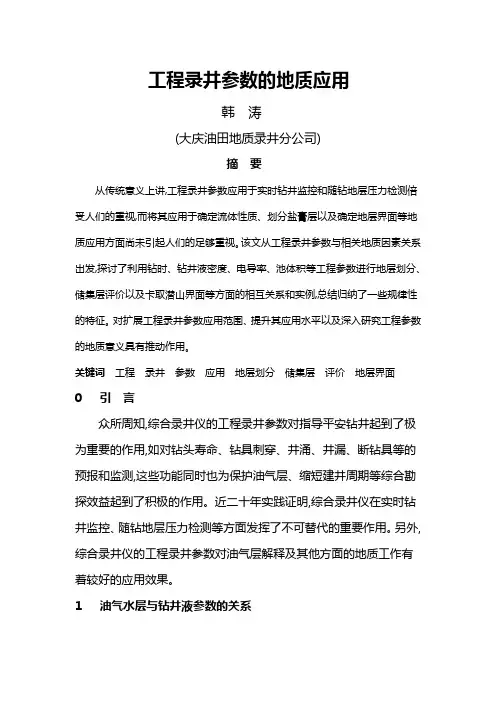

工程录井参数的地质应用韩涛(大庆油田地质录井分公司)摘要从传统意义上讲,工程录井参数应用于实时钻井监控和随钻地层压力检测倍受人们的重视,而将其应用于确定流体性质、划分盐膏层以及确定地层界面等地质应用方面尚未引起人们的足够重视。
该文从工程录井参数与相关地质因素关系出发,探讨了利用钻时、钻井液密度、电导率、池体积等工程参数进行地层划分、储集层评价以及卡取潜山界面等方面的相互关系和实例,总结归纳了一些规律性的特征。
对扩展工程录井参数应用范围、提升其应用水平以及深入研究工程参数的地质意义具有推动作用。
关键词工程录井参数应用地层划分储集层评价地层界面0 引言众所周知,综合录井仪的工程录井参数对指导平安钻井起到了极为重要的作用,如对钻头寿命、钻具刺穿、井涌、井漏、断钻具等的预报和监测,这些功能同时也为保护油气层、缩短建井周期等综合勘探效益起到了积极的作用。
近二十年实践证明,综合录井仪在实时钻井监控、随钻地层压力检测等方面发挥了不可替代的重要作用。
另外,综合录井仪的工程录井参数对油气层解释及其他方面的地质工作有着较好的应用效果。
1 油气水层与钻井液参数的关系工程参数的变化对综合分析地层流体性质有着重要的参考意义。
参数的变化幅度可用于定性分析产能,而钻井液温度、电导率的变化可用来区分油气水层。
钻遇油气水层时,各主要工程参数的变化见表1 。
表1 油气水层各主要工程参数变化特征图1 C 25 井录井参数图1 为C 25 井录井参数示意图。
钻开井深4370 m以后,钻井液密度由3 下降到3 , 总池体积由3 上升到147.86 m3 ,出口电导率由68 mS /cm 下降到66 mS/cm ,立压由16.6 MPa 下降到16.0 MPa ,全烃由4.5%上升到8.0% ,虽然随钻异常值远低于接单根气31% ,电导率等各工程录井参数均有明显变化,证明该层有较高的产能。
根据该地区地层水矿化度较高的特点,该层不可能为水层,结合地层特征,分析认为以出油为主。
地质录井工作主要内容一、概述地质录井是指在钻井过程中，通过测量井中不同深度处地层的物理性质、流体性质、电性质等数据，并记录在录井图上，以评估储层性质、判断油气运移规律、确定井段位置等工作。
地质录井工作是油气勘探开发的重要环节，对于优化井位、调整钻井方案、确定产量等具有重要意义。
二、地质录井工作步骤2.1 井口工作准备井口工作准备是地质录井工作的前期准备工作，包括：1.检查录井仪器设备的完好性和准确性；2.对井中的测量工具进行检查和校准；3.准备好录井液和必要的录井材料；4.确定录井的测量参数和规程。
2.2 测井数据采集测井数据采集是地质录井工作的核心环节，包括：1.测井装置的下入与固定：将测井仪器和传感器降入井中，并通过相应的固定装置固定在指定深度；2.数据的连续记录：在下入测井装置的同时，记录相应的地质参数和仪器指示的测量值；3.测井仪器的升井与保养：在完成测量后，将测井仪器和传感器缓慢升井，并进行清洗和保养；4.数据的传输和验证：将采集到的测井数据传输到录井中心，并进行数据的有效性验证。
2.3 数据处理和解释数据处理和解释是地质录井工作的关键步骤，包括：1.数据质量控制：对采集到的数据进行质量控制，包括数据的清理、去噪声、校正等；2.数据分析和解释：对清洗后的数据进行分析和解释，包括地层分析、储层评价、油气运移规律分析等；3.绘制录井图：根据数据分析结果，绘制相应的录井图，反映地层和储层的特征和分布。
2.4 录井数据应用录井数据应用是地质录井工作的最终目的，包括：1.储层评价：通过对录井数据的分析和解释，评价储层的性质和品质，为油气勘探开发提供依据；2.井段划分：根据录井数据，确定油气层段的上下界限，为后续的完井和产量预测提供基础；3.优化井位：根据录井信息，优化井位选择，提高勘探成功率；4.调整钻井方案：根据录井数据，调整下一个钻井井段的钻井方案，减少安全事故和钻井风险；5.产量预测：通过录井数据，预测储层的产能，为后续的开发决策和调整提供依据。

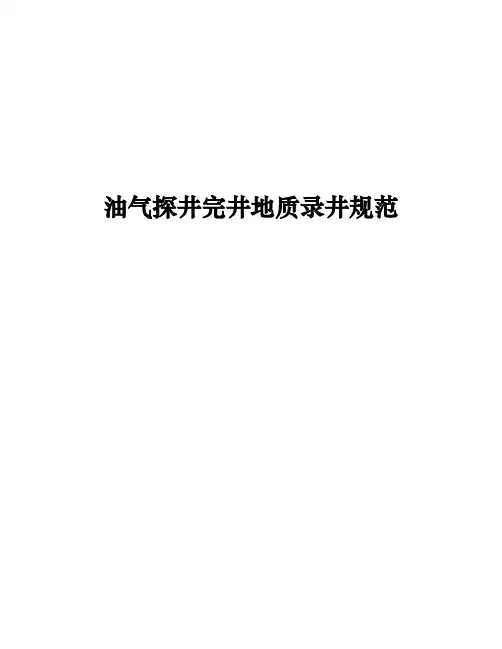

油气探井完井地质录井规范油气探井完井地质录井规范1 范围本标准规定了油气探井完井各工序的地质录井内容。
本标准适用于各类油气探井的完井阶段地质录井。
2 引用标准下列标准所包含的条文，通过在本标准中引用而成为本标准的条文，本标准出版时，所示版本均为有效。
所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。
SY/T 6158—1995 油气探井地质资料录取项目3 矿场地球物理测井3.1 检查测井通知单的测量项目、井段、比例尺是否与地质设计相符。
3.2 提供井筒情况包括钻头程序、套管程序、遇阻、遇卡深度、井漏、井喷情况、钻井液使用及混油情况等。
3.3 标准测井如在组合测井井段以上发现可疑油气层，应将设计组合测井井段上提到可疑油气层顶界以上50m。
3.4 确定井壁取心位置及颗粒。
3.5 按SY/T 6158—1995中12.1收集测井资料。
3.6 对比岩性电性关系，落实岩性剖面和油气层。
3.7 签署评价意见可作业证明书。
3.8 进行电缆地层测试（RFT）时，收集地层测压点的深度及压力，取样点的深度及产生流体的性能等资料。
4 井壁取心4.1 提供井壁取心通知单及井筒、地层情况等资料。
4.2 检查井壁取心跟踪曲线图的取心位置。
4.3 校对井壁取心的实际发射深度。
4.4 检查井壁取心的取心深度、数量、质量、对岩性、电性不符合的层进行补取。
4.5 井壁取心的岩心描述内容按SY/T 6158—1995第11章执行。
5 下套管5.1 提出下套管的位置和地质依所。
5.2 按SY/T 6158—1995中3.2.5收集套管数据。
5.3 记录下套管过程中发生的遇阻、遇卡、钻井液返出异常等情况。
6 固井6.1 提供本井基本数据，介始钻井及下套管过程中发生的井喷、井漏、遇阻、遇卡等特殊情况。
6.2 按SY/T 6158—1995中3.2.7收集固井资料。
6.3 记录候凝时间及套管头下沉数据。
7 完井工程测井7.1 提供固井数据。

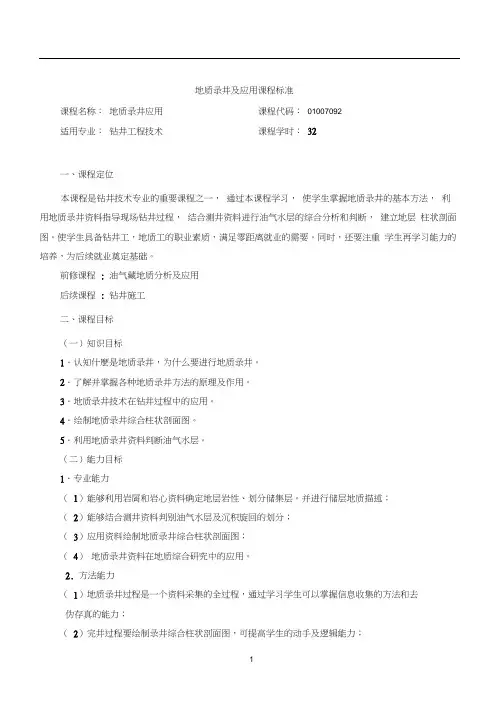

地质录井及应用课程标准课程名称：地质录井应用课程代码：01007092适用专业：钻井工程技术课程学时：32一、课程定位本课程是钻井技术专业的重要课程之一，通过本课程学习，使学生掌握地质录井的基本方法，利用地质录井资料指导现场钻井过程，结合测井资料进行油气水层的综合分析和判断，建立地层柱状剖面图。
使学生具备钻井工，地质工的职业素质，满足零距离就业的需要。
同时，还要注重学生再学习能力的培养，为后续就业奠定基础。
前修课程: 油气藏地质分析及应用后续课程: 钻井施工二、课程目标（一）知识目标1．认知什麽是地质录井，为什么要进行地质录井。
2．了解并掌握各种地质录井方法的原理及作用。
3．地质录井技术在钻井过程中的应用。
4．绘制地质录井综合柱状剖面图。
5．利用地质录井资料判断油气水层。
（二）能力目标1．专业能力（1）能够利用岩屑和岩心资料确定地层岩性、划分储集层。
并进行储层地质描述；（2）能够结合测井资料判别油气水层及沉积旋回的划分；（3）应用资料绘制地质录井综合柱状剖面图；（4）地质录井资料在地质综合研究中的应用。
2. 方法能力（1）地质录井过程是一个资料采集的全过程，通过学习学生可以掌握信息收集的方法和去伪存真的能力；（2）完井过程要绘制录井综合柱状剖面图，可提高学生的动手及逻辑能力；（3）编写完井地质总结报告可提高学生的系统思考及书面表达能力。
3. 社会能力（1）具有良好的职业道德及爱国创业精神；（2）具有良好的团队协作精神；（3）具有安全生产及环境保护意识；（4）认同石油企业文化，坚持“三老四严”，对工作精益求精。
三、课程设计思路1.教学内容设计思路本课程是在对油田企业进行充分调研的基础上，与现场场专家共同对地质录井岗位进行工作任务分析，参照地质录井工国家职业标准，提炼出典型工作任务；根据地质录井的工作流程，本课程设计了4个学习情境。
（1）地质录井及其方法（2）综合录井原理及资料应用（3）录井新方法（4）完井地质总结2.教学组织设计思路首先以真实的地质录井过程为背景提出教学项目，在每一个项目中明确各项工作任务以及各项任务之间的衔接关系。
地质录井及应用课程标准
课程名称：地质录井应用课程代码：01007092
适用专业：钻井工程技术课程学时：32
一、课程定位
本课程是钻井技术专业的重要课程之一，通过本课程学习，使学生掌握地质录井的基本方法，利用地质录井资料指导现场钻井过程，结合测井资料进行油气水层的综合分析和判断，建立地层柱状剖面图。
使学生具备钻井工，地质工的职业素质，满足零距离就业的需要。
同时，还要注重学生再学习能力的培养，为后续就业奠定基础。
前修课程: 油气藏地质分析及应用
后续课程: 钻井施工
二、课程目标
（一）知识目标
1．认知什麽是地质录井，为什么要进行地质录井。
2．了解并掌握各种地质录井方法的原理及作用。
3．地质录井技术在钻井过程中的应用。
4．绘制地质录井综合柱状剖面图。
5．利用地质录井资料判断油气水层。
（二）能力目标
1．专业能力
（1）能够利用岩屑和岩心资料确定地层岩性、划分储集层。
并进行储层地质描述；
（2）能够结合测井资料判别油气水层及沉积旋回的划分；
（3）应用资料绘制地质录井综合柱状剖面图；
（4）地质录井资料在地质综合研究中的应用。
2. 方法能力
（1）地质录井过程是一个资料采集的全过程，通过学习学生可以掌握信息收集的方法和去伪存真的能力；
（2）完井过程要绘制录井综合柱状剖面图，可提高学生的动手及逻辑能力；
（3）编写完井地质总结报告可提高学生的系统思考及书面表达能力。
3. 社会能力
（1）具有良好的职业道德及爱国创业精神；
（2）具有良好的团队协作精神；
（3）具有安全生产及环境保护意识；
（4）认同石油企业文化，坚持“三老四严”，对工作精益求精。
三、课程设计思路
1.教学内容设计思路
本课程是在对油田企业进行充分调研的基础上，与现场场专家共同对地质录井岗位进行工作任务分析，参照地质录井工国家职业标准，提炼出典型工作任务；
根据地质录井的工作流程，本课程设计了4个学习情境。
（1）地质录井及其方法
（2）综合录井原理及资料应用
（3）录井新方法
（4）完井地质总结
2.教学组织设计思路
首先以真实的地质录井过程为背景提出教学项目，在每一个项目中明确各项工作任务以及各项任务之间的衔接关系。
其次，在各项任务中获取资料信息的整理过程中应用实际图幅和文字报告明确实际收集的资料和整理后资料之间的关系。
最终将资料采集，收集和整理的全过程系统化完成教学设计。
该项教学属于实际应用教学，教学方法的采用比较灵活。
四、课程内容
五、教学设计
六、考核与评价
课程考核：阶段考核、过程考核、结果考核（学习情境实施的六步）
考核方式：学生自评、小组互评、教师评价
考核方法：笔试、口试、操作、答辩
考核内容：职业能力、方法能力、社会能力
考核比例：
学生自评(10%)，小组互评(10%)，教师对小组评价（30%），教师对学生评价（50%）
地质录井及其方法 40分
综合录井原理及资料应用 30分
录井新方法 10分
完井地质总结 20
七、实施与建议
（一）教材与相关资源开发建议
1．教材及参考教材
《地质录井方法与技术》
《油气水层定量评价录井新技术》
《综合录井岗位培训教材》
2.丰富的教学资源库
（1）助教资源：课程标准、教材参考、教学单元设计、课程PPT、图片库、视频库。
（2）助学资源：课程PPT、动画、教学录像、图片库、视频库、动画库、实训项目、典型案例、职业资格标准、职业技能鉴定题库。
（二）教师师资配备建议
理论教师与现场实践指导教师相结合
（三）教学条件配备建议
（1）建立综合录井仿真模拟系统，完善地球化学录井仪，定量荧光录井仪的配备。
（2）配备完整的完井地质资料绘图软件。
制定人：郝景波
审核人：姜继水 2010年11月19日。
