目录一、工程概况二、机械性能概况三、基础设置四、塔吊天然基础计算书HB5013B塔式起重机安装方案一、工程概况：远香舫一期工程位于马陆富蕴南路、城固路，由3幢18层住宅和一个地下车库组成，总建筑面积为33579.91㎡。
本工程由上海东方建筑设计研究院有限公司设计，工程监理单位为上海嘉蓝建设工程监理有限公司。
建设单位是上海嘉定城市建设投资有限公司，由上海森信建设工程有限公司总承包。
为配合工程进度，提高工作效率和工程质量，根据施工组织设计和现场平面布置的要求，13#15#16#楼各需安装一台50T·M自升式塔式起重机，用于施工垂直运输，初定于2008年11月10日进行安装（视气候等情况而变）。
二、机械性能概述：HB5013B塔机由浙江虎霸建设机械有限公司根据国家有关标准设计的新型建筑用塔式起重机。
该机水平臂架，小车变幅，上回转自升式多用途塔机，臂长50米，最大起重量为6吨。
该机上部采用液压顶升，增加或减少标准节，使之能随建筑物而相应地升高，同时塔机的起重能力不因塔机的升高而受影响。
其起升机构采用电磁离合器换档变速，同时采用带有涡流制动器的电动机。
使得起升机构获得理想的起升速度及荷重的慢就位，回转机构采用液力偶合器传动，小车牵引机构装有磁盘式制动器，使工作机构速度高且平稳可靠，该机为固定附着式上旋转，小车变幅式塔式起重机。
三、塔式起重机基础1、本塔机采用使用说明书上固定式基础，根据使用说明书上的技术规定：地基必须夯实到能够承受PS值为0.2Mpa的荷载，其塔机基础的尺寸为5000mm×5000mm×1350mm。
2、本塔机基础由于在7号房基础开挖前施工，故塔机基础必须低于住宅基础标高400mm以上，住宅的坑底标高约为-3.55m，故塔吊基坑底标高为-4.05m,现场自然地面标高约为-1.00m。
1000mm承台尺寸为5000mm×5000mm×1350mm，经计算，符合承载力（地耐力）要求（详见计算书）。
塔吊的安装、使用和拆除安全措施1、塔吊的安装（1）将过渡节与顶埋于基础承台上的基础节相连，再将一节标准节装在过渡节上。
（2）将爬升套架装在过渡节及标准节外（先将液压油泵、油箱等装在爬升架上，并将油管接在顶升油缸上）。
（3）在地面上将旋转塔架上驾驶室内的一切电气设备安装齐全，安装上扶梯平台，再将上下支座、支承回转装置、回转机构、中央集电环与旋转塔架拼装好，然后将此一套部件吊起安装在标准节上。
（4）安装完液压系统各件。
（5）在地下安装好平衡臂，将起升机构安装在平衡臂上，接上电线等，将平衡臂拉杆装于平衡臂上，然后将平衡臂吊起，用轴销与旋转塔架连接并固定好平衡拉杆。
（6）在地上穿绕起重钢绳，将起重钢绳引出经旋转塔架顶部滑轮再绕至根部滑轮，再引向载重小车经与吊钩穿绕，最后将绳端固在臂头上。
（7）用吊车吊起臂架，使臂根铰点与旋转塔架支撑点连接，然后再将臂架另一端稍稍抬高，将起重臂架上已装上的臂架拉杆用销轴与旋转塔架连接。
（8）吊装平衡重：根据所使用的臂架长度按规定安装不同重量的平衡重。
（9）塔吊出入通道的一端必须与塔吊牢固连接，另一端搁置在楼面上，搁置长度应不小于1m，并做好限位措施，防止架体脱离结构面。
通道宽度以0.9～1.2m为宜，底部应满铺脚手板并牢固绑扎，防滑条间距以450mm为宜。
2、塔吊的使用（1）塔吊的操作人员必须持证上岗；非安装、维修人员未经许可不得攀登塔机。
（2）当室外气温低于-20℃时,不得使用塔吊，已超出正常工作温度；风级等于或低于六级，大于六级时不得使用。
（3）塔吊安装后，必须进行空载、静载、动载试验后，方能进行吊装作业，其静载试验吊装采用荷载的125%，动载试验吊装采用额定荷载的110%。
（4）塔吊安装后，必须调试等荷载限位器和多功能报警器才能使用。
（5）在夜间工作时，除塔机本身具有照明外，施工现场设置镝灯进行照明。
（6）司机室内禁止存放润滑油、油棉丝及其它易燃、易爆物品。
冬期用电炉取暖时更要注意防火。
QT塔式起重机安装、拆除施工方案一、概述QT塔式起重机是一种常用的建筑起重设备，它通常安装在建筑工地用于吊装重物。
在使用 QT塔式起重机时，安装和拆除是至关重要的环节，需要严格按照相应的施工方案进行操作，以确保施工安全和高效性。
二、安装方案1. 前期准备在进行塔式起重机的安装前，首先需要对安装现场进行全面的调查和评估，确保地基承载力、工地环境等符合安装要求。
同时，提前准备好安装所需的各种工具、设备和人员。
2. 安装步骤1.在地基上设置安装基础，确保基础的稳固和平整。
2.将塔式起重机各部分组件逐步升至安装位置，使用专业工具和设备进行固定和连接。
3.对安装后的塔式起重机进行全面检查和测试，确保设备正常运转和安全可靠。
3. 安装注意事项•安装过程中严格遵守相关规范和标准，确保安全。
•注意工人的安全，严格执行安全操作规程。
•在安装过程中，密切配合各个工种人员，确保施工协调。
三、拆除方案1. 拆除前准备在进行塔式起重机的拆除前，需对现场环境进行评估，清除周围的障碍物，并确保没有人员在危险区域。
2. 拆除步骤1.卸除起重机上的配重块和吊臂等组件。
2.逐步拆卸起重机的各个部件，确保拆除过程安全有序。
3.拆除完毕后进行现场清理，恢复原状。
3. 拆除注意事项•拆除过程中需注意防护设备的使用，确保工人安全。
•自身装备和工具要符合要求，避免安全隐患。
•严格遵守拆除规范，确保拆除操作的合理性和有效性。
四、总结QT塔式起重机的安装和拆除是建筑工地施工中的重要环节，必须严格按照相关的安装、拆除方案进行操作，确保施工安全和效率。
在实际施工中，需要充分考虑现场环境和人员安全，遵循规范和标准，做好各项准备工作，以确保工程顺利进行。

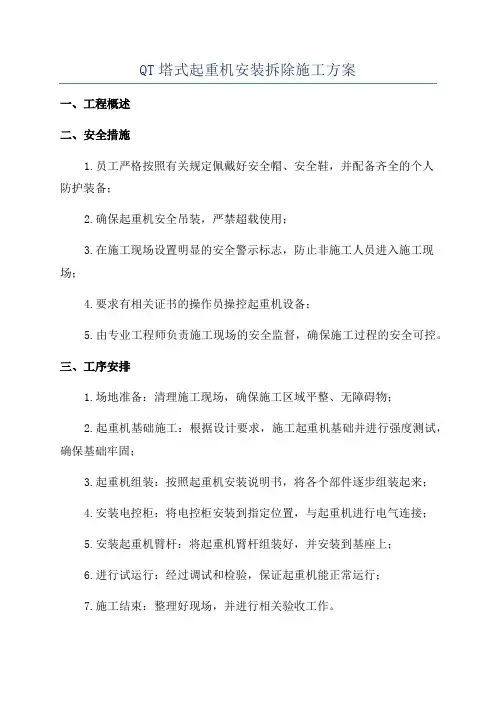

QT塔式起重机安装拆除施工方案一、工程概述二、安全措施1.员工严格按照有关规定佩戴好安全帽、安全鞋，并配备齐全的个人防护装备；2.确保起重机安全吊装，严禁超载使用；3.在施工现场设置明显的安全警示标志，防止非施工人员进入施工现场；4.要求有相关证书的操作员操控起重机设备；5.由专业工程师负责施工现场的安全监督，确保施工过程的安全可控。
三、工序安排1.场地准备：清理施工现场，确保施工区域平整、无障碍物；2.起重机基础施工：根据设计要求，施工起重机基础并进行强度测试，确保基础牢固；3.起重机组装：按照起重机安装说明书，将各个部件逐步组装起来；4.安装电控柜：将电控柜安装到指定位置，与起重机进行电气连接；5.安装起重机臂杆：将起重机臂杆组装好，并安装到基座上；6.进行试运行：经过调试和检验，保证起重机能正常运行；7.施工结束：整理好现场，并进行相关验收工作。
四、工具材料准备1.起重机及其相关零部件；2.起重机安装说明书和操作手册；3.基础施工所需的水泥、砂浆等材料；4.安全帽、安全绳、安全锁等个人防护装备；5.有关施工的机械设备和工具。
五、安装拆除流程1.安装起重机基础：按照设计要求进行基础施工，确保基础牢固；2.起重机组装：将各个部件逐步组装起来，包括塔身、平衡臂杆、起重臂等；3.安装电控柜：将电控柜安装到指定位置，并与起重机进行电气连接；4.安装起重机臂杆：将起重机臂杆组装好，并安装到基座上；5.试运行：对起重机进行调试和检验，确保其能正常运行；6.拆除起重机：按照安全规范进行起重机的反向操作，逐步拆除各个部件；7.场地清理：整理现场，清除残留物，并进行相关验收工作。
六、施工注意事项1.严格按照设计要求进行施工，不得擅自改动；2.确保起重机安全使用，严禁超载；3.操作人员要熟悉起重机的使用方法和安全规范；4.注意施工现场的整洁和安全，保持通道畅通；5.在施工过程中，及时发现和排除安全隐患；6.保持施工现场的良好秩序，确保操作的高效性。
塔式起重机安装及拆除施工方案一、引言塔式起重机被广泛应用于建筑工地等各类工程项目中，如何安全、高效地进行塔式起重机的安装和拆除工作至关重要。
本文将探讨塔式起重机的安装及拆除施工方案，以确保工程施工的顺利进行。
二、安装施工方案2.1 现场准备工作在进行塔式起重机的安装工作前，需充分准备现场。
首先要确保施工区域的平整度和承重能力符合要求，同时清理施工区域，确保安全通道畅通。
2.2 基础施工塔式起重机的稳定性与基础密切相关，因此在进行基础施工时要严格按照设计要求进行。
包括钻孔、浇筑混凝土、放置锚栓等工作，以确保基础承载能力和稳固性。
2.3 主体安装主体安装是塔式起重机安装的关键环节，需要专业团队操作。
按照安装说明书的要求，依次安装塔身、吊臂、平衡重等部件，并进行连接和调试。
安装过程中要确保安全，避免发生意外。
2.4 电气连接塔式起重机的电气连接是保证其正常运行的重要环节。
在安装过程中，需按照电气图纸进行布线，连接各部件电气设备，并进行安全检测和调试，确保电气系统的正常运行。
三、拆除施工方案3.1 安全评估在进行塔式起重机的拆除工作前，需要进行全面的安全评估。
评估包括周边环境、拆除顺序、设备状态等因素，以确保拆除过程中安全可控。
3.2 拆除顺序塔式起重机的拆除顺序应按照逆向安装的顺序进行，首先拆除电气设备，然后逐步拆除主体结构。
在进行拆除过程中，要避免操作失误和设备损坏。
3.3 拆除作业拆除作业需要由专业团队操作，严格按照拆除方案执行。
在拆除作业中要注意人员安全，采取有效的防护措施，确保拆除过程安全、高效。
四、结论塔式起重机的安装及拆除是工程施工中重要的环节，需要谨慎制定施工方案并由专业团队操作。
只有确保安全、高效地完成起重机的安装和拆除工作，才能保障工程施工的顺利进行。
塔式起重机安装(拆除)施工方案一、前言塔式起重机是工程建筑施工中常用的重要设备之一，它在工程建设中扮演着举重物的角色。
塔式起重机的安装和拆除是一个关键的施工环节，需要严格遵守相关的作业规范和安全标准，以确保施工过程的顺利进行和人员的安全。
本文将重点介绍塔式起重机的安装和拆除施工方案。
二、安装施工方案1. 前期准备在进行塔式起重机的安装前，应进行前期准备工作。
首先要对施工现场进行勘察，确保地基承载能力符合要求，并确定塔吊的位置。
同时要准备好起重机械、工具设备和安全防护用具，以及施工方案和计划。
2. 安装过程(1) 基础施工按照设计要求进行基础的测量和布置，保证基础的稳固性和垂直度。
在混凝土浇筑完毕后，要等待其达到设计强度后方可进行下一步操作。
(2) 塔身安装将塔身各段通过起重设备逐段吊装至位，同时要保证塔身的垂直度和水平度，并确保各段连接牢固。
(3) 装配配重和臂架安装完毕塔身后，需进行配重的装配，并根据施工要求组装臂架和其他部件，最终使得整台塔式起重机结构稳定，符合使用要求。
3. 安装完毕在确认整台塔式起重机各部件安装完毕后，需进行功能测试和安全检查，保证设备的正常运转和安全使用。
最后的手续办理和验收工作也不可忽视。
三、拆除施工方案1. 拆除准备在拆除前，要制定详细的拆除方案和施工计划，明确拆除过程中的防护措施和操作流程。
同时需检查设备的工作状况，以确保安全拆除。
2. 拆除过程(1) 分段拆除根据拆除方案，逐段拆除塔身各部分，并通过合适的起重设备进行吊装和降落作业。
在拆除过程中，应注意保护周围环境和设备，防止发生意外。
(2) 分解组件将拆除下来的各部件进行分解或组合，拆解过程应注意避免损坏零部件，并做好记录和打包工作，以便日后使用或处理。
3. 完成拆除在确认塔身和配件全部拆除完毕后，需进行清理和收尾工作，恢复现场环境，并做好相关的设备报废手续和资料整理工作。
结语塔式起重机的安装与拆除施工是一项技术活，需要严格按照施工方案和要求进行操作，保证施工过程的安全和高效。
塔机5013高塔安装施工方案一、背景介绍塔机是一种用于起重和运输建筑材料的重型机械设备，塔机5013是其中一种常见型号。
在建筑工地上，塔机的高塔安装施工是一个非常重要的环节，关系到整个工程的安全和顺利进行。
本文将介绍塔机5013高塔安装的施工方案。
二、施工准备工作1.设备调试检查：–确保塔机5013设备完好，各部件灵活可靠。
–检查操作手册，了解设备操作流程。
2.施工区域准备：–清理施工现场，确保施工区域平整。
–设置施工警示标志，保障施工安全。
三、高塔组装流程1.塔吊基础安装：–按照设计图纸要求，在地面上进行塔吊基础的安装。
–确保基础稳固，符合安全要求。
2.主臂架安装：–在地面上组装主臂架，通过吊车将主臂架吊装至基础上。
–调整主臂架的位置，确保水平度和垂直度。
3.塔身段组装：–逐层组装塔身段，吊装至主臂架上。
–注意固定每层塔身段，避免晃动和脱落。
4.配重安装：–安装配重块，平衡塔机的重心。
–根据设计要求调整配重块的位置和数量。
四、安全注意事项1.作业人员安全：–施工过程中，严格遵守作业规程，戴好安全帽和安全带。
–避免高处坠落和碰撞事故。
2.设备安全：–定期检查塔机设备，确保工作正常。
–注意使用设备时的稳定性和承载能力。
五、施工结束及验收1.结束工作：–根据施工计划，完成高塔安装工作。
–清理施工现场，归还设备和工具。
2.验收：–邀请相关负责人员对高塔安装工程进行验收。
–确保施工符合设计要求和安全标准。
结论塔机5013高塔安装是一项技术活，需要严格按照施工方案执行，保证施工安全和质量。
通过合理的施工准备、高塔组装流程和安全注意事项的执行，可以保证施工进度和工程质量。
希望本文提供的施工方案对塔机高塔安装工程有所帮助。

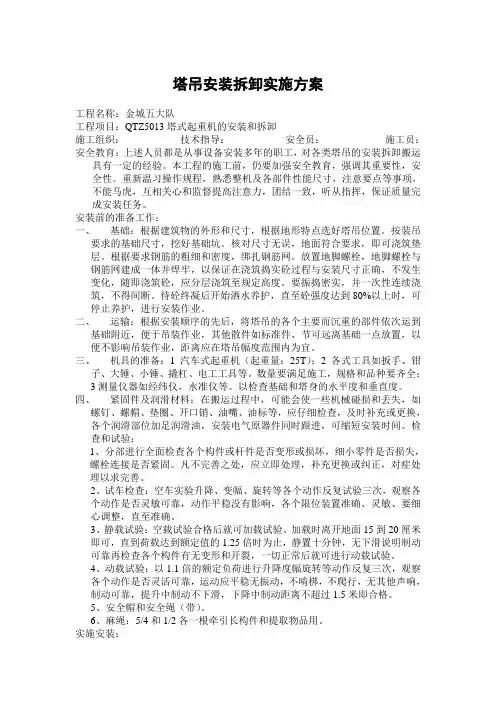

塔吊安装拆卸实施方案工程名称：金城五大队工程项目：QTZ5013塔式起重机的安装和拆卸施工组织：技术指导：安全员：施工员：安全教育：上述人员都是从事设备安装多年的职工，对各类塔吊的安装拆卸搬运具有一定的经验。
本工程的施工前，仍要加强安全教育，强调其重要性，安全性。
重新温习操作规程，熟悉整机及各部件性能尺寸，注意要点等事项，不能马虎，互相关心和监督提高注意力，团结一致，听从指挥，保证质量完成安装任务。
安装前的准备工作：一、基础：根据建筑物的外形和尺寸，根据地形特点选好塔吊位置。
按装吊要求的基础尺寸，挖好基础坑。
核对尺寸无误，地面符合要求，即可浇筑垫层。
根据要求钢筋的粗细和密度，绑扎钢筋网。
放置地脚螺栓，地脚螺栓与钢筋网建成一体并焊牢，以保证在浇筑捣实砼过程与安装尺寸正确，不发生变化，随即浇筑砼，应分层浇筑至规定高度。
要振捣密实，并一次性连续浇筑，不得间断。
待砼终凝后开始洒水养护，直至砼强度达到80%以上时，可停止养护，进行安装作业。
二、运输：根据安装顺序的先后，将塔吊的各个主要而沉重的部件依次运到基础附近，便于吊装作业，其他散件如标准件、节可远离基础一点放置，以便不影响吊装作业，距离应在塔吊幅度范围内为宜。
三、机具的准备：1汽车式起重机（起重量：25T）；2各式工具如扳手、钳子、大锤、小锤、撬杠、电工工具等。
数量要满足施工，规格和品种要齐全；3测量仪器如经纬仪，水准仪等。
以检查基础和塔身的水平度和垂直度。
四、紧固件及润滑材料：在搬运过程中，可能会使一些机械碰损和丢失，如螺钉、螺帽、垫圈、开口销、油嘴、油标等，应仔细检查，及时补充或更换，各个润滑部位加足润滑油，安装电气原器件同时跟进，可缩短安装时间。
检查和试验：1、分部进行全面检查各个构件或杆件是否变形或损坏，细小零件是否损失，螺栓连接是否紧固。
凡不完善之处，应立即处理，补充更换或纠正，对症处理以求完善。
2、试车检查：空车实验升降、变幅、旋转等各个动作反复试验三次，观察各个动作是否灵敏可靠，动作平稳没有影响，各个限位装置准确、灵敏、要细心调整，直至准确。
QTZ5013塔吊施工方案项目背景在当前建筑施工中，塔吊作为一种重要的施工机械设备，扮演着举足轻重的作用。
本文将针对QTZ5013型号塔吊的施工方案进行详细说明，旨在确保施工过程安全高效。
设备规格QTZ5013塔吊是一种内装式平顶式塔式起重机，最大起重量为6吨，起重臂长为50米。
此塔吊适用于建筑施工中吊装和搬运工作，操作简便，安全性高。
施工流程1.就位准备：–在场地选择好塔吊位置，并确保安全基础牢固。
–确认吊装范围，防止周围有障碍物。
2.吊装前检查：–检查塔吊的各项机械部件是否完好，电气系统是否正常。
–检查塔吊的吊臂、塔身是否有异常。
3.操作流程：–操作人员进入驾驶室，按照操作手册进行操作。
–确保作业人员、周围环境安全，遵守相关操作规程。
4.施工过程：–通过塔吊起吊各种建筑材料，协助建筑工人完成各项工程任务。
–根据工程需要，调节塔吊的吊钩位置和高度，确保准确度。
5.结束操作：–施工结束后，将塔吊回到安全位置，关闭设备电路。
–进行塔吊的日常维护保养，确保其长期稳定运行。
安全注意事项1.操作员必须持证上岗，熟练掌握塔吊的操作技能。
2.施工现场周围应设置明显的警示标志，确保人员和车辆不进入作业范围。
3.风力大于6级时，禁止使用塔吊作业，避免发生安全事故。
4.定期对塔吊进行检查和维护，确保设备安全可靠。
结语QTZ5013塔吊在建筑施工中拥有重要作用，合理的施工方案能够提高施工效率，确保安全生产。
通过严格遵守操作规程和安全注意事项，可以有效地保障施工现场的安全和顺利进行。
愿此施工方案对相关人员在实际操作中有所帮助。
塔吊安装及拆除的施工方案
一、塔吊安装
塔吊作为建筑工地上常见的起重设备，其安装是一个复杂而重要的工程环节。
以下是安装塔吊的施工方案：
1. 确定安装位置
在选定的安装位置进行现场勘测，确保地基承载能力满足塔吊的要求，同时考
虑周围环境、通路等因素。
2. 施工准备
1.搭设施工平台：确保施工人员可以安全地操作；
2.准备起重机械：用于吊装塔吊部件；
3.确保施工人员已接受相关培训并具备操作资质。
3. 塔吊组装
1.逐步组装各个部件，按照塔吊使用说明书和安装要求进行操作；
2.紧固螺栓，并进行相关检测和调整，确保塔吊安装牢固可靠。
4. 安装结束
经过相关检测和试运行，确保塔吊安装完毕并可以正常使用。
二、塔吊拆除
与安装相反，塔吊的拆除同样需要严谨的施工方案和操作流程。
以下是拆除塔
吊的施工方案：
1. 安全防护
在拆除过程中，必须确保周围区域无人作业，设置警戒线和安全标识。
2. 拆卸顺序
1.依次拆卸各个部件，遵循塔吊拆卸顺序：起重钢丝绳、副臂、主臂等；
2.使用适当的工具和设备，确保操作效率和安全。
3. 落地处理
1.将拆卸下来的部件逐一放置整齐，避免相互碰撞和损坏；
2.使用吊车或其他设备进行吊运和搬运，确保安全。
4. 完成拆除
确认所有部件均已拆除完毕，并对周围环境进行清理和整理，确保无安全隐患。
结语
在塔吊安装及拆除的施工过程中，安全第一，操作规范至关重要。
以上方案仅
供参考，具体施工应根据实际情况和相关规范进行操作，以确保工程顺利进行并达到预期效果。
朗基通航学院·香颂天府1标段项目塔式起重机安装方案成都鑫强信建筑机械租赁有限公司编制日期:二○一八年三月JL-B001 施工组织设计/(专项)施工方案报审表工程名称：朗基通航学院·香颂天府一期1标段项目编号：四川省住房和城乡建设厅制塔机安、拆合同甲方：四川永存建筑工程有限公司乙方：成都鑫强信建筑机械租赁有限公司甲方委托乙方于2018 年 3 月日在朗基通航学院·香颂天府1标段项目工程安装由成都市强力塔式起重机有限公司生产的QTZ63(Q5013) 塔机壹台，塔机安、拆费用按租赁合同执行。
双方协商如下：一、甲方负责安拆场地清理，保证道路畅通，根据乙方要求设置安全警戒线，指定两人负责监督，并提供必要人员交给乙方指挥安排工作（不参与高空作业），以保证塔机的安拆工作顺利进行。
二、甲方负责通知各分包单位严禁各施工人员在安拆作业区域内施工作业，工地方安排专人守候。
三、作业区域内安拆安全工作由乙方负责（非安拆作业人员严禁进入），并指派专人负责此项工作。
四、因乙方拆装原因造成塔机零部件损坏，由乙方负责赔偿。
在安拆过程中发现零部件损坏，应及时报告甲方现场人员，不属于乙方原因，则由甲方自行负责。
五、乙方作业人员必须持有关部门颁发的安拆许可证，才能上岗作业。
六、付款方式：按租赁合同执行。
七、由于气候原因造成安拆工作不能顺利进行，则安拆时间顺延。
八、未尽事宜，双方协商解决。
九、本协议一式两份，甲乙双方各执一份。
十、本协议签订之日生效，协议工作完成，该协议自动失效。
甲方：四川永存建筑工程有限公司乙方：成都鑫强信建筑机械租赁有限公司代表签字：代表签字：日期：年月日日期：年月日安全协议书甲方：四川永存建筑工程有限公司乙方：成都鑫强信建筑机械租赁有限公司工程名称：朗基通航学院·香颂天府1标段项目工程地点：眉山市仁寿县清水镇塔机编号：20140627为深入贯彻《安全生产法》，落实安全生产责任，坚持“安全第一，预防为主，综合治理”的方针，杜绝安全事故的发生，确保生命财产安全，明确双方职责，制定如下安全责任：一、双方职责：1、甲方负责提供塔机的安装、拆卸所需要的安全工作范围，并设立警戒标志，划定警戒区域。
塔式起重机安装及拆除施工方案一、塔式起重机安装方案1.基础施工首先需要对起重机的基础进行施工。
在选定好位置后，根据设计要求进行打桩。
然后在地基上进行基坑开挖，将混凝土浇注至标高，形成固定的基础。
浇注完成后，按照施工要求等待混凝土达到强度要求。
2.起重机安装在基础施工完成后，需要进行塔式起重机的安装。
首先将塔身组装好，通过螺栓将各个塔身段连接在一起，并确保连接牢固。
然后通过吊车将组装好的塔身吊装到基础上，将塔身与基础进行连接。
在连接时，要确保塔身垂直和水平，通过水平仪进行调整，然后进行紧固。
3.定位调整起重机安装完成后，需要进行定位调整，使起重机处于最佳工作状态。
首先通过水平仪和垂直仪进行调整，使起重机达到水平和垂直状态。
然后通过计算得出工作台轴线与基准线的夹角，进行调整。
最后进行整体稳定性检查，确保起重机具有良好的稳定性。
二、塔式起重机拆除方案1.拆除前准备在进行塔式起重机的拆除前，需要进行相关的准备工作。
首先对拆除区域进行标注，并设置警示标志和护栏，确保周围人员的安全。
然后按照施工要求检查起重机的各个部件，确保起重机处于良好的工作状态。
2.拆除塔身从顶部开始进行拆除。
首先将塔身吊装至适当的高度，然后将下一段塔身进行拆除，直到拆除到基础。
在拆除过程中，要小心操作，确保拆除顺利进行。
在拆除过程中，还要注意避免对其他设备和建筑物造成损坏。
3.拆除塔机臂和配重塔机臂和配重是塔式起重机的重要组成部分，需要进行分段拆除。
首先将塔机臂和配重逐段进行拆除，并通过吊车进行吊装。
在拆除过程中，要注意操作的平稳和安全，确保没有人员受伤或造成其他危险。
4.拆除基础在拆除完塔机臂和配重后，可以开始拆除基础。
首先将基础周围的土方进行开挖，然后拆除基础部分的混凝土。
在拆除过程中，要小心操作，避免对周围环境和设备造成损坏。
拆除完成后，要进行相应的土方填补和地面恢复工作。
通过以上的安装和拆除方案，可以有效地进行塔式起重机的安装和拆除施工。
5013塔吊安装方案塔吊安装、吊装及拆除作业管理方案一、工程概况：柳巷商城A0商住楼工程，位于桥头街、五一路、南肖墙、柳巷北路之间的柳巷商城西北角，北临南肖墙，西临柳巷北路。
东西长42.10M、南北宽35.20M。
该工程的结构形式为框剪结构，总建筑面积为25588.12m2,地下一层，地上二十六层，总高度为95.3m,由一栋高层塔楼和三层裙楼组成。
一至三层为商场，四至二十六层为住宅，地下室为设备用房和车库。
设两部电梯，抗震等级为一级，是一座集商业、住宅于一体的商住楼。
计划在A0座使用QT5013塔吊，综合施工现场及主体结构的特征拟将塔吊安装于6～7轴／C~D轴间的基础板上。
根据对塔吊安装、升降、吊装作业过程中潜在危险源的辨识，我司对塔吊进入现场后进行全过程的安全监控，特制定本方案。
本方案共8部分。
二、安全管理目标： 1、塔吊安全管理目标1.1.塔吊安装、顶升、拆卸事故率为零1.2.塔吊吊装作业事故率为零;杜绝重伤以上事故，轻伤率≮2‰ 2.塔吊安装方案2.1、塔吊现场平面布置，因与后浇带重叠，将后浇带局部缩小为800mm宽，并向D轴平移400mm（详见附图一）。
2.2、塔吊安装中的主要数据。
①楼的全高（楼顶房尖至地下室结构地面）102米。
②塔吊安装总高度115米。
③塔吊机座中心线距D轴线距离4.5米。
④第一道附墙安装高度／予留吊装高度 24.9米/17.1米，第二道附墙安装高度50米，第三道附墙安装高度75米，第四道附墙安装在二十六层顶。
2.3、塔吊砼基础图按原厂设计施工图；规定对地基承载力是0.2Mpa,基础尺寸为5000×5000×1300mm,而本工地地基承载力是0.080Mpa,经与厂家技术部门联系，地基承载力不够采取以下措施能满足要求：a.塔吊基础埋深－7.400m，在塔吊基础部位加打4支C25 素砼灌注桩，桩长10米，直径φ800mm。
（见附图二）b.塔基基础尺寸按5000×5000×1300ｍｍ施工，配筋上下层双层双向为φ25@150（如附图三示），上下层钢筋支撑采用φ22钢筋焊成排架形式，纵横间距1500，斜撑纵横φ14钢筋纵横间隔设置，混凝土为同基础砼强度C40。
山西省人民医院外科大楼QTZ63塔吊
安装与拆除方案
编 制：
审 核：
中国建筑土木工程公司山西省人民医院项目部
二OO五年十一月五日
一、工程概况
本工程为山西省人民医院外科大楼，框架剪力墙结构，抗震等级为一级，建筑面积38000m2，地下二层，地上主楼二十四层，裙楼五层，主楼屋顶上为电梯机房、水箱间、停机坪，建筑总高度98.6m。
建筑层高：首层层高5.1m，二至四层层高4.2m，五层层高
4.5m，六层层高4.2m，七至二十三层层高3.6m，二十四层层高
4.35m，水箱间层高4.2m，五层与六层间为设备层，层高2.2m。
现在主楼已交付使用，裙楼急诊部分和大地下车库部分为二期工程，建成后和主楼一并使用。
二、垂直运输机械选择与布置
根据工程工期要求及现场实际情况，需布置一台QTZ5013型塔吊，该塔吊最大起重量6t，最小幅度2.5m，最大幅度50m，主电动机功率24kW，牵引电动机功率4.5kW， 回转电动机功率3.7kW，塔吊自重39.39t（包括平衡重7.5t），塔吊设于现场南部③～④轴间，根据塔吊基础地耐力要求，地基承载力大于140kPa，现在基坑已挖土，基坑边为钢筋混凝土灌注支护桩，故塔吊位置为灌注支护桩的南侧，见图；
三、塔吊安装方案
1、塔吊基础：塔吊基础为C30钢筋混凝土梁式基础，基础下为三七灰土500厚。
2、准备工作
（1）构件组装场地进行平整，清理障碍物；
（2）校正塔基地脚螺栓，整平基础表面，水平允许误差为
1/400，准备不同厚度垫板，备做底架安装时调平，塔吊基础需经有
关部门验收符合要求。
（3）选用20t汽车吊满足安装要求。
（4）备齐辅助吊装设备、索具、绳扣等常用工具。
（5）安装小组人员要认真熟悉塔机使用说明书，要明确分工，各负其责。
3、塔机安装
（1）将底盘安装在已浇制好的专用混凝土基础上，并较好水平。
（2）将底节（无顶升支耳的标准节）和底节在地面连接好，紧固好连拉螺栓，吊上十字底梁并用螺栓连接好，再将下塔身B节吊上并连接好。
吊装时应注意爬梯位置背向建筑物，顶升支耳在A面，吊装尺寸。
（3）用经纬仪或吊线检查底节的铅直性，保证主弦杆四面铅垂直方偏斜充差1/1000。
（4）吊压重，先每边压2块（共7t）压重块尺寸和重量须符合后图要求。
（5）吊装升套架
1）组装好除工作平台以外的各件，然后吊起从底架上端套入，慢慢入下，到其上端法兰面低于架上平面30-40mm为宜，应注意顶升套架的方向，保证套架顶升油缸与塔身顶升支耳同侧（即A面）。
2）安装四周工作站台，然后将泵站吊装到平台一角，接好油管，检查液压系统运行情况。
（6）吊装回转塔架部分
1）在地面安装好回转塔架部分站台（包括回转塔身、上下支承
座，回转并承及操纵室）一并吊装，搁置在底架上。
应注意操纵室前方是顶升套架的引进门方向。
然后启动泵站，使顶升套架上升与下支座贴近。
2）用16个M20螺栓将下支座与顶升套架连接好。
3）用8个M30高强度螺栓将下支座与塔身连接好。
（7）地面安装好塔顶全部构件，然后吊上回转塔身，用12个
M27高强度螺栓将塔顶与回转塔身连接好，注意塔顶的前方（有塔顶滑轮的一侧）应与操缲室一致。
（8）整体吊装平衡臂
1）在地面将平衡臂1与臂2用4根Φ36的销轴连接好，平行建筑物放置，装上平衡臂工作平台，栏杆、起升机构、电气控制柜。
2）将平衡臂拉杆按图组装成一整体。
序1与与平衡臂尾部耳板连接，然后顺平衡臂水平放置，用绳索扎紧，准备起吊。
3）吊装平衡臂（见后图），壁根单耳插入回转塔身连接耳板，装上销轴，穿好开口销并张开。
将起升钢丝绳一端穿过塔顶小滑轮再穿入拉杆滑车并固定，稍稍起吊使平衡臂尾部上翘，慢速开动起升机构，拉杆上升到塔顶上部后，将序3装入塔顶连接销孔。
4）慢慢下放平衡臂，拉杆逐步拉直而受张力，直到平衡接近水平，起吊钢丝绳松驰。
（9）安装起重臂
1）将起重臂各节按臂1--臂8编号顺序摆好，用销轴连接成一整体，并平行于建筑物放置，臂根正对塔身。
2）牵引机构已装妥在第1节臂内，安装小车，穿绕好牵引钢丝绳。
3）在地面组装好起重臂拉杆，通过双拉板用销轴连接起重臂吊点处，其余顺次搁置在起重臂上弦的固定卡板内。
4）将起升机构钢丝绳经塔顶滑轮，再套在拉杆末端的小滑车上。
5）平行起吊起重臂。
吊点位置大体在臂架重心处，经试吊找准，升高到回转塔身处，使臂根单耳插入回转塔身连接双耳内，装上销轴，穿好开口销并张开。
6）再稍稍起吊使起重臂头部上翘3度左右。
7）起动起升机构，向上提升拉杆，接近塔顶上端时，将拉杆与塔顶上的拉板用销轴连接起来。
8）慢慢放松起升钢丝绳，起重臂拉杆逐步受力而伸直，臂架逐步减小上翘而接近水平。
全部放松后卸下钢丝绳卡。
（10）穿绕起升钢丝绳，这时可利用小车吊篮进行高空作业，吊篮只限载一人。
（11）吊装平衡臂配重。
将平衡臂配重成垂直状态，吊进平衡臂尾部定位挡块内并依次排列。
注意48m臂时装7块共7000kg，混凝土配重块按图制作。
3、顶升加节方法
（1）在待引进的塔身标准节下端两侧的四个导向连接套内各插入一个引进滚轮，并转到正确位置。
（2）起吊标准节。
开动回转机构，使起重臂转到顶升套架的标准节引进门方，然后向内变幅，到引进横梁处，下放标准节使引进滚轮落在横梁上。
（3）回转制动后，将小车开到表3规定幅度处，保证顶升部分
的重心大体与顶升油缸中心重合。
（4）启动泵站，操纵泵站手柄，使顶升油缸下端的顶升横梁销轴落入塔身主弦杆上的顶升耳内，关掉泵站。
（5）拆掉下支座与塔身的连接螺栓。
检查顶升有无障碍及其他机械故障，准备顶升。
（6）开动泵站，操纵手柄，使油缸将上部结构顶起，使顶升套架的爬爪高出上一个顶升支耳的上端面时，停止顶升，并操纵手柄使油缸回收，爬抓慢慢落在顶升支耳上端面上。
（7）继续回收油缸，横梁两侧销轴达到顶升支耳时，再次顶升。
活塞杆全伸后，即可将引进梁上的标准节引进塔身处。
（8）将引进的标准节对准塔身顶端，操纵手柄使油缸回收，标准节随同上部结构落在塔身顶端。
拆下四个引进滚轮，用M30高强螺栓将塔身与引进的标准节连接好。
至此完成一个标准节的顶升加节作业。
（9）吊压重，连续引进两个下塔身标准节后，必须增加压重，使每边加到四块，共八块，总重量为14t。
如用本塔机吊装压重，则事先须用M30高强螺栓将下支座与标准节连接好。
（10） 安装底架撑杆，用M20高强螺栓按标记对号将活动支耳连接在底节主弦杆上然后对吊装上四根撑杆。
如安装发生困难，可利用回转机构与小车改变塔身受力大小和方向。
最后紧固好螺栓，张开连接销轴的开口销。
（11）继续加高标准节，步骤同上，直至达到所需要的高度为止，但应注意4个下塔身标准节一定要装在塔身下面，不得与上塔身标准节搞错。
4、顶升作业注意事项：
（1）顶升工作时，风力应低于四级。
（2）顶升过程中，吊臂处于爬升套架的前方，平衡臂处于套价的后方，小车位于28m幅度处，否则不得起动顶升油缸。
（3）顶升过程中应将回转制动器锁住，防止臂架顶升时转动。
（4）各联接螺栓必须采用双螺母紧固，达到相应螺栓预紧力值。
（5）若液压系统出现异常应立即停止顶升，收回油缸，检查有否顶升障碍和油路系统障碍。
四、拆卸方案：
塔吊的拆卸方法与安装相同，但是工作顺序必须严格按与安装相反的顺序进行。
折卸时风力要小于四级，由于拆卸塔吊时建筑物已建成。
工作场地不如安装前宽敞，因此应特别注意工作顺序，吊装堆放位置不可马虎大意。
避免人身安全事故发生。
拆卸时应注意事项：
1、液压油缸顶升横梁两端销轴，必须落入下节的标准节点内，否则不要顶升拆卸。
2、拆卸标准节与回转下支座相连紧固螺栓后顶升套架上升脱开标准节时回转制动器应锁住。
3、拆除一节标准节后，顶升套架回落时，要有人工翻转两边爬爪。
以便顶升顺利落到下一个顶升支板上。
4、吊钩吊下标准节与其它组件时，回旋下支座与标准节。
连线螺栓应锁架，不得省事，以免发生意外。
五、电气控制与操作系统：
本塔吊全部拖动与控制采用380V三相五线制供电。
运行操作均在驾驶室操作台上发出指令。
其系统原理及布置详见说明书。
1、电气安装注意事项：
（1）接地与接零：电源零线不与机身连接，塔身设专门接地线，接地电阻小于4Ω。
（2）安全范围
南面塔吊，墙外有条高压线，需采取木质屏障防护措施。
（3）绝缘要求：
安装后和送电前，电动机要制动电磁线圈绝缘电阻不小于
0.5MΩ，线要求不小于1MΩ。
（4）供电电压要求范围380V±5%，频率50赫，线路压降不超过3%。
六、塔机安装与运行安全
1、作业人员必须佩戴安全帽，高空作业系安全带；
2、安装过程中，各连接销必须涂黄油，开口销必须张开，螺栓必须锁紧，并要求达到相应规格螺栓予紧力值。
3、本机各部件之间连接销轴、螺栓、螺母，轴端卡板必须使用生产厂随机专用件。
4、塔机运行要统一信号，统一指挥；
5、塔吊司机需经培训，持证上岗。
严格执行“十不吊”规定。
