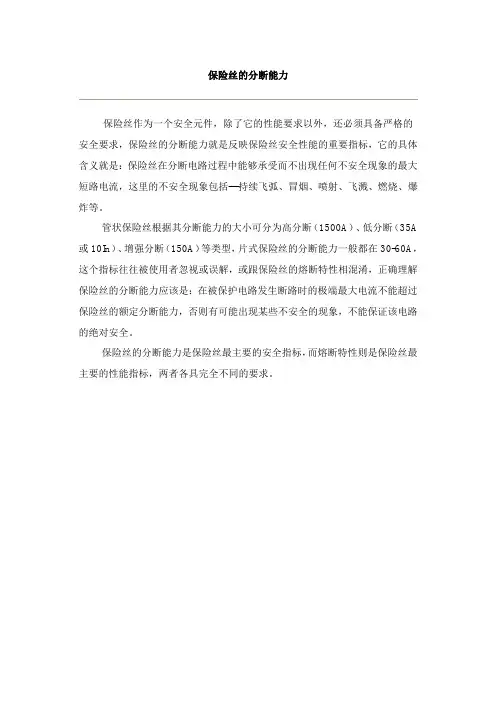

保险丝的分断能力

保险丝的作用：1、正常情况下，保险丝在电路中起连接电路作用。

2、非正常（超负载）情况下，保险丝做为电路中的安全保护元件，通过自身熔断安全切断并保护电路。

二、保险丝的工作原理：保险丝通电时，由电能转换的热量使可熔体的温度上升。

正常工作电流或允许的过载电流通过时，产生的热量通过可熔体、外壳体向周围环境辐射，通过对流、传导等方式散发的热量与产生的热量逐渐达到平衡。

如果产生的热量大于散发的热量，多余的热量就逐渐积聚在可熔体上，使可熔体温度上升；当温度达到和超过可熔体的熔点时，就会使可熔体熔化、熔断而切断电流，起到了安全保护电路的作用。

三、保险丝的分类：1、按外型尺寸分为：φ2、φ3、φ4、φ5、φ6及其它。

2、按熔断特性分为：快速熔断型、中等延时熔断型、延时熔断型。

（还可分特快、强延时）。

3、按分断能力分为：低分断型、高分断型（还可分增强分断型）。

4、按安全标准（或使用地区）分为：UL/CSA（北美）规格、IEC（中国、欧洲等）规格、MIT/KTL（日本/韩国）规格等。

5、其它分类。

四、保险丝的特性术语：1、额定电流：保险丝管的公称工作电流（正常条件下，保险丝长期维持正常工作的最大电流）。

2、额定电压：保险丝的公称工作电压（保险丝断开瞬间，能安全承受的最大电压）。

选用保险丝时，被选用保险丝的额定电压，应大于被保护回路的输入电压。

3、分断能力：当电路中出现很大的过载电流（如强短路）时，保险丝能安全切断（分断）电路的最大电流。

它是保险丝最重要的安全指标。

安全分断是指在分断电路中不发生喷溅、燃烧、爆炸等危及周围元、部件以至人身安全的现象。

4、过载能力(承载能力)：保险丝能在规定时间内维持工作的最大过载电流。

当流经保险丝的电流超过额定电流时，一段时间后熔体温度将逐渐上升以至最后被熔断。

UL标准规定：保险丝维持工作4小时以上，最大不熔断电流是额定电流的110%（微型保险丝管为100%）IEC标准规定：保险丝维持工作1小时以上，最大不熔断电流是额定电流的150%5、熔断特性（I-T）：保险丝所加负载电流与保险丝熔断时间的关系。

电流保险丝应用基本知识一、保险丝的作用：1、正常情况下，保险丝在电路中起连接电路作用。

2、非正常（超负载）情况下，保险丝做为电路中的安全保护元件，通过自身熔断安全切断并保护电路。

二、保险丝的工作原理：保险丝通电时，由电能转换的热量使可熔体的温度上升。

正常工作电流或允许的过载电流通过时，产生的热量通过可熔体、外壳体向周围环境辐射，通过对流、传导等方式散发的热量与产生的热量逐渐达到平衡。

如果产生的热量大于散发的热量，多余的热量就逐渐积聚在可熔体上，使可熔体温度上升；当温度达到和超过可熔体的熔点时，就会使可熔体熔化、熔断而切断电流，起到了安全保护电路的作用。

三、保险丝的分类：1、按外型尺寸分为：φ2、φ3、φ4、φ5、φ6及其它。

2、按熔断特性分为：快速熔断型、中等延时熔断型、延时熔断型。

（还可分特快、强延时）。

3、按分断能力分为：低分断型、高分断型（还可分增强分断型）。

4、按安全标准（或使用地区）分为：UL/CSA（北美）规格、IEC（中国、欧洲等）规格、MIT/KTL（日本/韩国）规格等。

5、其它分类。

四、保险丝的特性术语：1、额定电流：保险丝管的公称工作电流（正常条件下，保险丝长期维持正常工作的最大电流）。

2、额定电压：保险丝的公称工作电压（保险丝断开瞬间，能安全承受的最大电压）。

选用保险丝时，被选用保险丝的额定电压，应大于被保护回路的输入电压。

3、分断能力：当电路中出现很大的过载电流（如强短路）时，保险丝能安全切断（分断）电路的最大电流。

它是保险丝最重要的安全指标。

安全分断是指在分断电路中不发生喷溅、燃烧、爆炸等危及周围元、部件以至人身安全的现象。

4、过载能力(承载能力)：保险丝能在规定时间内维持工作的最大过载电流。

当流经保险丝的电流超过额定电流时，一段时间后熔体温度将逐渐上升以至最后被熔断。

UL标准规定：保险丝维持工作4小时以上，最大不熔断电流是额定电流的110%（微型保险丝管为100%）IEC标准规定：保险丝维持工作1小时以上，最大不熔断电流是额定电流的150%5、熔断特性（I-T）：保险丝所加负载电流与保险丝熔断时间的关系。

赫森电气 赫森电气（无锡）有限公司坐落于享誉“太湖明珠”之城-无锡，由加拿大赫森电能研究所参与保险丝分类当电路中出现较大的过载电流故障或短路时，保险丝才会动作，通过断开电流来保护电路的安全。

那么保险丝的分类有哪些呢?我们一起来和赫森电气有限公司看看吧，希望对大家有所帮助。

1、按熔断特性分： 根据不同应用要求，同一类型的保险丝被设计成好多种不同的熔断特性，有此又可将保险丝分为：快熔断和慢熔断两大类，再细分还有特快熔断;中速熔断和特慢熔断等。

2、按外形尺寸分： 管状保险丝的外形尺寸有很多种，比较常用的有：Φ 6X30 (3AG);Φ5X20;Φ4X15(2AG);Φ3X10;Φ2X7 等 。

3、按联接方式分： 保险丝联接到电路中去的方式两大类：直接焊在电路板上(称为 PGT 式)的和通过其他连接件联接的。

赫森电气 赫森电气（无锡）有限公司坐落于享誉“太湖明珠”之城-无锡，由加拿大赫森电能研究所参与 4、按分断能力分： 从保险丝能够安全分断的大电流的大小来分，保险丝可分为： 高分断和低分断两大类以及介于两者之间的增强分断能力保险丝。

保险丝分类哪家专业?小编为您推荐赫森电气有限公司。

赫森电气(无锡)有限公司坐落于享誉“太湖明珠”之城—无锡，专注于超快速半导体设备保护与光伏熔断器的研发﹑制造﹑销售和服务的专业厂家。

公司以国际化市场为导向，通过不断的研究﹑开发以及大量的实践，终于在大功率电动汽车电池组与充电﹑轨道交通﹑航天器UPS 电源﹑光伏发电等电力系统保护领域获得显著成果。

赫森成功改良固化技术﹑设计领域产品结构与工艺，使产品体积显得缩小。

同时，赫森是全球高分断能力熔断器的纪录创造者。

超快速半导体保护和光伏熔断器分断能力创世界高纪录，主导产品已获得美国UL 安全试验所认证。

赫森电气 我们拥有强大的研发团队及技术支持，同时，赫森拥有完善的质量管理体系及生产管理系统为客户提供满意的产品与服务。

拥有激情﹑智慧﹑经验的赫森逐步成为行业中有影响力和创造力的公司。

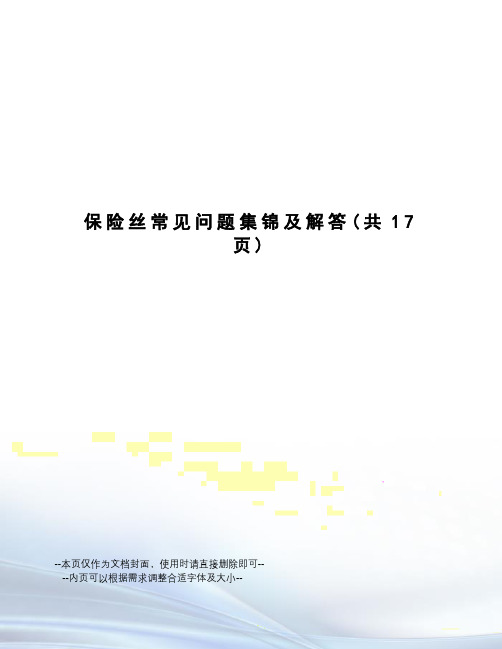

保险丝常见问题集锦及解答(共17页)--本页仅作为文档封面，使用时请直接删除即可----内页可以根据需求调整合适字体及大小--1．为什么有时候贴片式保险丝会变得电阻很大而不断？2．为什么保险丝常在开机时或刚接通电源时断开3．保险丝的额定电压有什么意义4．什么是保险丝的分断能力5．如何选择保险丝的熔断特性和额定电流6．环境温度对保险丝的性能有什么影响7．慢熔断保险丝与快熔断在性能和应用有什么不同8．怎么样才使保险丝能承受多次瞬间脉冲的冲击9．一次性保险丝和可恢复保险丝的异同10．相同额定电流的不同品牌保险丝一定能够直接替换吗11．有哪些因素会影响保险丝性能12．什么样的保险丝才是好的保险丝13. 如何形象简易的描述FA-HI-SB的区别14. 为何规定保险丝的DCR测量需在小于等于10%的负载和环境温度25℃条件下进行15．生产过程中遇到保险丝异常熔断时怎么办16．能不能认为慢熔断保险丝的保护性能不如快熔断保险丝17．保险丝的分断能力在实际应用中有什么意义18．保险电阻能起到保险丝的作用吗待续...1．为什么有时候贴片式保险丝会变得电阻很大而不断我们知道管状保险丝的动作原理是：过电流使得熔体上的热平衡被打破，熔体温度上升到该金属材料的熔点时，熔体的中间部分从固体变为液体，由于悬空在管中的金属材料的表面张力及重力使熔体的液体部分向两端拉开距离和向下垂落，电压引起的飞弧又使得熔体温度继续上升，进一步飞弧和进一步拉开距离，直至电路被完全切断。

对应贴片式的保险丝来说，其动作原理也是一样的，但是由于结构状态的不同，金属熔体的周围都被其基体部分的高分子材料或陶瓷材料所紧紧围贴着，即使是已经熔化的金属也无法向两端收缩，只能依靠向周围材料的扩散渗透或被吸收，如果在这个过程中过电流消失了（例如瞬间脉冲现象），而扩散或吸收的过程尚在进行过程中，此时就会造成电阻变大而熔体没有完全熔断的现象。

再来看看这种现象的后果：由于此时过电流已经消失，并没有对电路造成不良影响，虽然此时的保险丝没有完全被熔断，但熔体的容量已经减弱，再次经受过电流时就会较快被熔断，保证对电路的保护作用；如果第二次过电流依然是瞬间脉冲，则会造成电阻再次变大而依然没完全熔断，熔体的容量也再次减弱；总之，贴片保险丝出现电阻变大而不完全熔断现象并不影响它对电路的保护功能，只要过电流持续时间一长，它就会被完全熔断。

保险丝的详细介绍（包括选型，分类，工作原理应用等等）一、保险丝的前言。

提起保险丝，你一定不会感到陌生，家用电器不工作了，你首先会想到“是不是保险丝烧断了？”这几乎成了人们的常识。

但是，打开现代生产设备的电控柜，特别是国产的设备，保险丝几乎越来越少了，取而代之的是各式各样的断路器、自动开关、电机保护开关等等。

再去问问身处生产一线的年轻的电气工程师，提到“保险”二字似乎已经太落伍，那是上世纪以前的遥远事情。

保险丝是否真的成了昨日的黄花？答案是否定的，其实它的用途还是很广泛的，而且对它你未必有你想象的那么很了解，甚至可以说是熟视无睹。

不信，你可以拷问一下自己这样的几个问题：保险丝上的t3.15a/250v是什么含义？f5a和t5a的保险丝可以相互代换吗？你知道限流保险丝和温度保险丝的含义吗？如果你的回答是“不太确定”，那么何不让我们来认识一下保险丝呢？！二、保险丝的特点和工作原理保险丝也被称为熔断器，iec标准将它定义为“熔断体（fuse-link)”。

最早的保险丝于一百多年前由爱迪生发明，由于当时的工业技术不发达白炽灯很贵重，所以，最初是将它用来保护价格昂贵的白炽灯的。

正如它最初的设计，它是一种安装在电路中，当危害性大电流超过一定时间会牺牲自己，从而保证电路安全运行的电器元件。

我们都知道，物理学中讲到电流具有热效应，即电流流过导体时，因导体存在一定的电阻，导体将会发热，且发热量遵循着这个公式：q=0.24i2rt；其中q是发热量， i是流过导体的电流，r是导体的电阻，t是电流流过导体的时间。

当制作保险丝的材料及当电流流过它时，它就会发热，随着时间的增加其发热量也在增加。

电流与电阻的大小确定了产生热量的速度，保险丝的构造与其安装的状况确定了热量耗散的速度，若产生热量的速度小于热量耗散的速度时，保险丝是不会熔断的；若产生热量的速度等于热量耗散的速度时，在相当长的时间内它也不会熔断；若产生热量的速度大于热量耗散的速度时，那么产生的热量就会越来越多，又因为它有一定比热及质量，其热量的增加就表现在温度的升高上，当温度升高到保险丝的熔点以上时保险丝就发生了熔断，这就是它的工作原理。

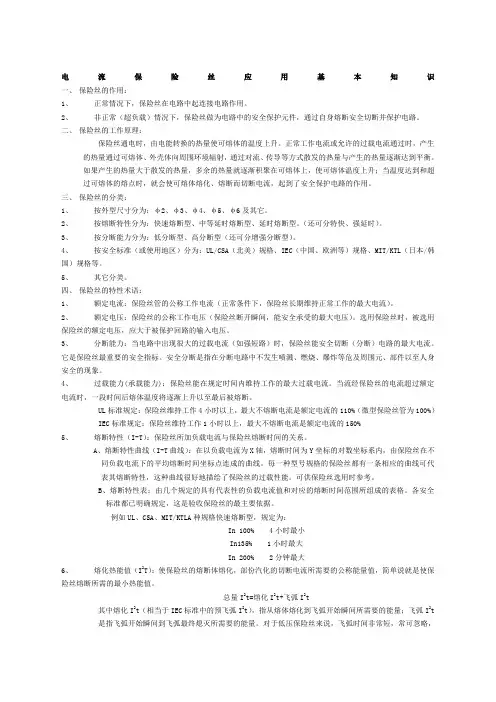

电流保险丝应用基本知识一、保险丝的作用：1、正常情况下，保险丝在电路中起连接电路作用。

2、非正常（超负载）情况下，保险丝做为电路中的安全保护元件，通过自身熔断安全切断并保护电路。

二、保险丝的工作原理：保险丝通电时，由电能转换的热量使可熔体的温度上升。

正常工作电流或允许的过载电流通过时，产生的热量通过可熔体、外壳体向周围环境辐射，通过对流、传导等方式散发的热量与产生的热量逐渐达到平衡。

如果产生的热量大于散发的热量，多余的热量就逐渐积聚在可熔体上，使可熔体温度上升；当温度达到和超过可熔体的熔点时，就会使可熔体熔化、熔断而切断电流，起到了安全保护电路的作用。

三、保险丝的分类：1、按外型尺寸分为：φ2、φ3、φ4、φ5、φ6及其它。

2、按熔断特性分为：快速熔断型、中等延时熔断型、延时熔断型。

（还可分特快、强延时）。

3、按分断能力分为：低分断型、高分断型（还可分增强分断型）。

4、按安全标准（或使用地区）分为：UL/CSA（北美）规格、IEC（中国、欧洲等）规格、MIT/KTL（日本/韩国）规格等。

5、其它分类。

四、保险丝的特性术语：1、额定电流：保险丝管的公称工作电流（正常条件下，保险丝长期维持正常工作的最大电流）。

2、额定电压：保险丝的公称工作电压（保险丝断开瞬间，能安全承受的最大电压）。

选用保险丝时，被选用保险丝的额定电压，应大于被保护回路的输入电压。

3、分断能力：当电路中出现很大的过载电流（如强短路）时，保险丝能安全切断（分断）电路的最大电流。

它是保险丝最重要的安全指标。

安全分断是指在分断电路中不发生喷溅、燃烧、爆炸等危及周围元、部件以至人身安全的现象。

4、过载能力(承载能力)：保险丝能在规定时间内维持工作的最大过载电流。

当流经保险丝的电流超过额定电流时，一段时间后熔体温度将逐渐上升以至最后被熔断。

UL标准规定：保险丝维持工作4小时以上，最大不熔断电流是额定电流的110%（微型保险丝管为100%）IEC标准规定：保险丝维持工作1小时以上，最大不熔断电流是额定电流的150%5、熔断特性（I-T）：保险丝所加负载电流与保险丝熔断时间的关系。

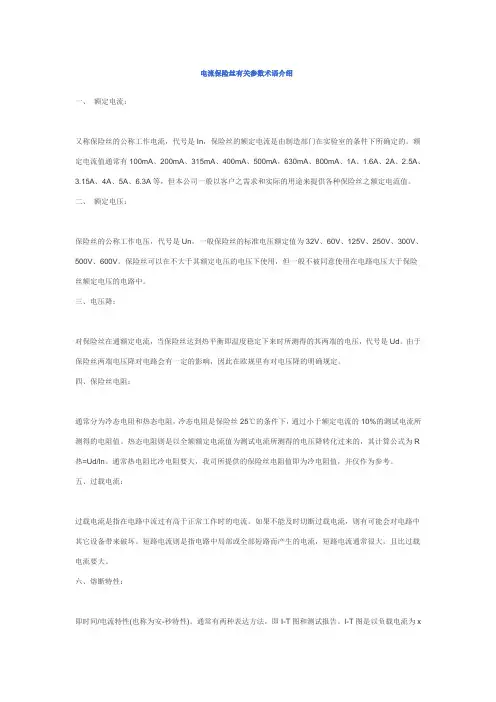

电流保险丝有关参数术语介绍一、额定电流：又称保险丝的公称工作电流，代号是In，保险丝的额定电流是由制造部门在实验室的条件下所确定的。

额定电流值通常有100mA、200mA、315mA、400mA、500mA，630mA、800mA、1A、1.6A、2A、2.5A、3.15A、4A、5A、6.3A等，但本公司一般以客户之需求和实际的用途来提供各种保险丝之额定电流值。

二、额定电压：保险丝的公称工作电压，代号是Un，一般保险丝的标准电压额定值为32V、60V、125V、250V、300V、500V、600V。

保险丝可以在不大于其额定电压的电压下使用，但一般不被同意使用在电路电压大于保险丝额定电压的电路中。

三、电压降：对保险丝在通额定电流，当保险丝达到热平衡即温度稳定下来时所测得的其两端的电压，代号是Ud。

由于保险丝两端电压降对电路会有一定的影响，因此在欧规里有对电压降的明确规定。

四、保险丝电阻：通常分为冷态电阻和热态电阻，冷态电阻是保险丝25℃的条件下，通过小于额定电流的10%的测试电流所测得的电阻值。

热态电阻则是以全额额定电流值为测试电流所测得的电压降转化过来的，其计算公式为R 热=Ud/In。

通常热电阻比冷电阻要大，我司所提供的保险丝电阻值即为冷电阻值，并仅作为参考。

五、过载电流：过载电流是指在电路中流过有高于正常工作时的电流。

如果不能及时切断过载电流，则有可能会对电路中其它设备带来破坏。

短路电流则是指电路中局部或全部短路而产生的电流，短路电流通常很大，且比过载电流要大。

六、熔断特性：即时间/电流特性(也称为安-秒特性)。

通常有两种表达方法，即I-T图和测试报告。

I-T图是以负载电流为x坐标、熔断时间为y坐标构成的坐标系内，由保险丝在不同电流负载下的平均熔断时间坐标点连成的曲线。

每一种型号规格的保险丝都有一条相应的曲线可代表它的熔断特性。

这条曲线可在选用保险丝时参考。

测试报告是按照标准要求的测试项目所做的测试之测试数据记录。

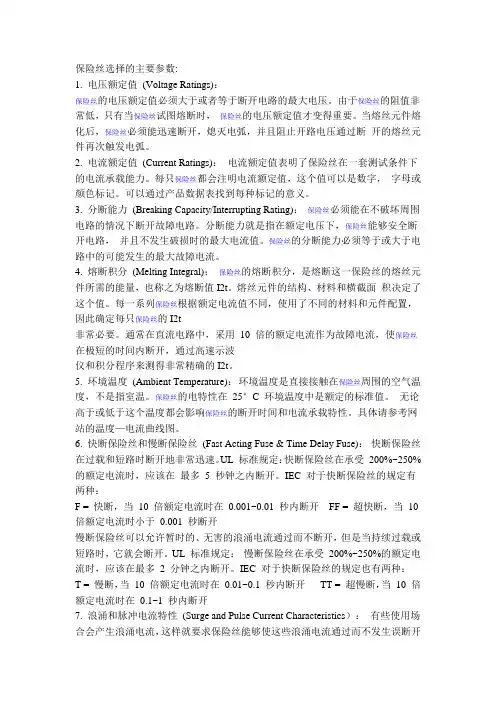

保险丝选择的主要参数:1. 电压额定值(Voltage Ratings)：保险丝的电压额定值必须大于或者等于断开电路的最大电压。

由于保险丝的阻值非常低，只有当保险丝试图熔断时，保险丝的电压额定值才变得重要。

当熔丝元件熔化后，保险丝必须能迅速断开，熄灭电弧，并且阻止开路电压通过断开的熔丝元件再次触发电弧。

2. 电流额定值(Current Ratings)：电流额定值表明了保险丝在一套测试条件下的电流承载能力。

每只保险丝都会注明电流额定值，这个值可以是数字，字母或颜色标记。

可以通过产品数据表找到每种标记的意义。

3. 分断能力(Breaking Capacity/Interrupting Rating)：保险丝必须能在不破坏周围电路的情况下断开故障电路。

分断能力就是指在额定电压下，保险丝能够安全断开电路，并且不发生破损时的最大电流值。

保险丝的分断能力必须等于或大于电路中的可能发生的最大故障电流。

4. 熔断积分(Melting Integral)：保险丝的熔断积分，是熔断这一保险丝的熔丝元件所需的能量，也称之为熔断值I2t。

熔丝元件的结构、材料和横截面积决定了这个值。

每一系列保险丝根据额定电流值不同，使用了不同的材料和元件配置，因此确定每只保险丝的I2t非常必要。

通常在直流电路中，采用10 倍的额定电流作为故障电流，使保险丝在极短的时间内断开，通过高速示波仪和积分程序来测得非常精确的I2t。

5. 环境温度(Ambient Temperature)：环境温度是直接接触在保险丝周围的空气温度，不是指室温。

保险丝的电特性在25°C 环境温度中是额定的标准值。

无论高于或低于这个温度都会影响保险丝的断开时间和电流承载特性。

具体请参考网站的温度—电流曲线图。

6. 快断保险丝和慢断保险丝(Fast Acting Fuse & Time Delay Fuse)：快断保险丝在过载和短路时断开地非常迅速。

Over-Current Fuses保险丝的测试保险丝的基本参数保险丝的选型保险丝的构造与原理保险丝的应用趋势保险丝的应用领域1,按使用地区标准分：目前国际上比较认可的主要有：IEC欧规（GB国标等同）、UL美规、PSE日规，另外还有其他一些仅在有限范围内应用的，如BS1362英标插头标准。

2,按熔断特性标准分：主要有快熔断(F)和慢熔断(T)两大类，再细分还有特快熔断(FF)；中速熔断(M)和特慢熔断(TT)等；3. 按分断能力分：主要有高分断能力(H)；低分断能力(L)以及增强分断能力(E)；4. 按外形尺寸分：主要有Φ6X30；Φ5X20；Φ3.6X10；Φ2X7；8.5X8.5X4等等5. 按结构型式分：有本体内焊接（俗称内焊）及本体外焊接（俗称外焊）构造种类管状方头瓷管贴片塑胶封装玻璃板端帽熔丝陶瓷片熔丝石英砂内芯塑胶外壳导线玻璃或陶瓷管熔丝内帽外帽导线熔丝瓷管内铜帽　锡外铜帽温度(°C )负载电流时的温度InI >In 熔点1. 额定电流---In2. 额定电压--Un保险丝的标称电压即是保险丝的额定电压，是保险丝安全断开后能够承受的最大电压值。

正确选择保险丝的额定电压应该大于电路的工作电压，如：250AC的保险丝可以用于125VAC电路中3. 环境温度周边环境温度会影响保险丝的正常工作。

环境温度越高, 保险丝的工作时产生的热量越大, 其熔断加快。

UL 标准和 IEC标准下保险丝的各项参数是在环境温度25 ℃测试的。

若周边环境温度较高，选用保险丝时需考虑保险丝的温度折减率。

4. 电压降/冷电阻保险丝的电压降：通以直流额定电流，使保险丝达到热平衡后所测量的数值。

保险丝的冷电阻：在小于额定电流10%的条件下测得的数值。

5. 熔断特性—I-T曲线保险丝在通过不同电流熔断的时间范围。

932 IEC熔断测试标准932-1A的I-T曲线6.分断能力（BC)在额定的电压下, 保险丝能够承受的最大故障电流。
