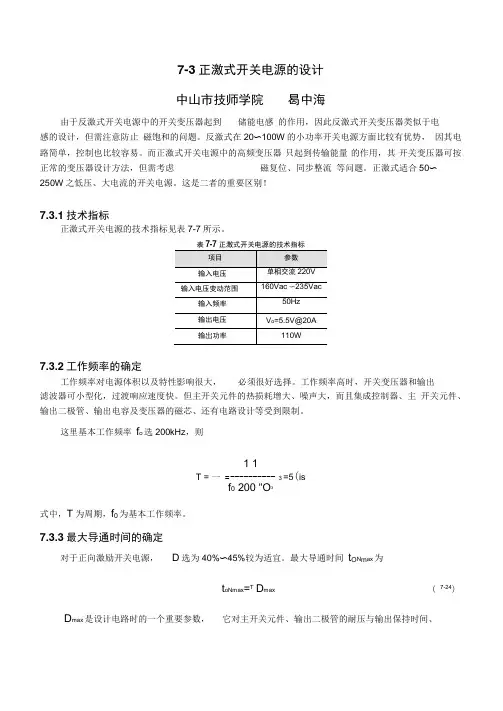

7-3正激式开关电源的设计中山市技师学院曷中海由于反激式开关电源中的开关变压器起到储能电感的作用，因此反激式开关变压器类似于电感的设计，但需注意防止磁饱和的问题。
反激式在20〜100W的小功率开关电源方面比较有优势，因其电路简单，控制也比较容易。
而正激式开关电源中的高频变压器只起到传输能量的作用，其开关变压器可按正常的变压器设计方法，但需考虑磁复位、同步整流等问题。
正激式适合50〜250W之低压、大电流的开关电源。
这是二者的重要区别！7.3.1技术指标正激式开关电源的技术指标见表7-7所示。
7.3.2工作频率的确定工作频率对电源体积以及特性影响很大，必须很好选择。
工作频率高时，开关变压器和输出滤波器可小型化，过渡响应速度快。
但主开关元件的热损耗增大、噪声大，而且集成控制器、主开关元件、输出二极管、输出电容及变压器的磁芯、还有电路设计等受到限制。
这里基本工作频率f o选200kHz，则1 1T = 一 = ---------- 3 =5(isf0 200 "O3式中，T为周期，f0为基本工作频率。
7.3.3最大导通时间的确定对于正向激励开关电源，D选为40%〜45%较为适宜。
最大导通时间t O N m ax为t oNmax=T D max ( 7-24)D max是设计电路时的一个重要参数，它对主开关元件、输出二极管的耐压与输出保持时间、变压器以及和输出滤波器的大小、转换效率等都有很大影响。
此处，选D max =45%。
由式(7-24),则有电压V O更小。
图7-26 “等积变形”示意图根据式（7-25）,次级最低输出电压V2min为V2 minV O V L V F Tt oN max0.5 5=I4V 2.25式中，V F取0.5V （肖特基二极管），V L取0.3V。
2•变压器匝比的计算正激式开关电源中的开关变压器只起到传输能量|的作用，是真正意义上的变压器, 绕组的匝比N为V2根据交流输入电压的变动范围160V〜235V，则V I =200V〜350V, V|min=200V ,N =V|min= 200~ 14.3V2 min 14把式（7-25）、（7-25）整合，则变压器的匝比N为V im in D maxN =V O V L V F7.3.5变压器次级输出电压的计算变压器初级的匝数N!与最大工作磁通密度B m （高斯）之间的关系为max V|minB m S 104初、次级(7-26)所以有(7-27)(7-28)式中，S为磁芯的有效截面积（mm2）, B m为最大工作磁通密度。
