2013年注册电气工程师（供配电）《专业基础考试》真题及详解【视频讲解】单项选择题（共60题，每题2分。
每题的备选项中只有一个最符合题意）1．图示电路中u=-2V，则3V电压源发出的功率应为下列哪项数值？（）A．10WB．3WC．-3WD．-10W【答案】B【考点】电压电流的参考方向和发出功率、吸收功率的定义【解析】以逆时针方向为参考正方向，根据基尔霍夫电压定律有：u-3+u R=0，得：u R=5V。
电阻两端电压是5V，电流方向与电压参考方向相同，则电流I＝5V/5Ω＝1A，所以3V电压源发出的功率为：P=3V×1A＝3W。
2．图示电路中U=10V，电阻均为100Ω，则电路中的电流I应为下列哪项数值？（）A．-114AB．17AC．14AD．7A【答案】A【考点】电路的等效变换【解析】如题2解图所示，由电路的对称性，易知节点1和2等电位，节点3和4等电位。
由此可得电路等效电阻为：R eq=（100//100）+（100//100+100+100//100）//（100//100）+（100//100）=140Ω。
即电源两端电阻R＝140Ω，所以I＝U/R＝1/14A。
3．若图示电路中的电压值为该点的结点电压，则电路中的电流I应为下列哪项数值？（）A．-2AB．2AC．0.8750AD．0.4375A【答案】D【考点】节点电压方程【解析】设节点1电压为U1，节点2电压为U2，节点1和节点2之间电压为U12，U12＝U1－U2，则I=。
列节点电压方程为：从而求得：。
4．若图示电路中i S=1.2A和g=0.1S，则电路中的电压u应为下列哪项数值？（）A．3VB．6VC．9VD．12V【答案】C【考点】回路电流方程【解析】设网孔电流大小分别为I1、I2、I3（按图中从右到左逆时针顺序取三个网孔电流，设每个网孔电流顺时针为正方向），设受控电流源两端的电压为u g，列网孔电流方程为：根据受控电流源电流和网孔电流的关系，可得：I1-I2=gu=10×g×（I3-I1），代入数据得：I1=0.3A，则u=10×（I3-I1）=10×（1.2-0.3）=9V。
2013年电气工程师发输变电专业案例考试真题上午卷案例题，是4选1的方式，各小题前后之间没有联系。
共25道小题，每题分值为2分，上午卷50分，下午卷50分，试卷满分100分。
案例题一定要有分析(步骤和过程)、计算(要列出相应的公式)、依据(主要是规程、规范、手册)，如果是论述题要列出论点1、根据以下资料，回答1-3题某工厂拟建一座110kV终端变电站，电压等级110／10kV，由两路独立的110kV电源供电。
预计一级负荷10MW，二级负荷35MW，三级负荷10MW。
站内设两台主变压器，接线组别为YNDL1。
110kV采用SF6断路器，110kV母线正常运行方式为分列运行。
10kV侧采用单母线分段接线，每段母线上电缆出线8回，平常长度4km。
未补偿前工厂内负荷功率因数为86％，当地电力部门要求功率因数达到96％。
请回答下列问题。
说明该变电站主变压器容量的选择原则和依据，并通过计算确定主变压器的计算容量和选择的变压器容量小值应为下列哪组数值?( )A．计算值34MVA，选40MVAB．计算值45MVA，选50MVAC．计算值47MVA，选50MVAD．计算值53MVA，选63MVA2、假如主变压器容量为63MVA，Ud％=16，空载电流为1％。
请计算确定全站在10kV侧需要补偿的容性无功容量应为下列哪项数值?( )A．8966kvarB．16500kvarC．34432kvarD．37800kvar3、若该电站1OkV系统中性点采用消弧线圈接地方式，试分析计算其安装位置和补偿容量计算值应为下列哪一选项?(请考虑出线和变电站两项因素)( )A．在主变压器1OkV中性点接人消弧线圈，其计算容量为249kVAB．在主变压器10kV中性点接入消弧线圈，其计算容量为289kVAC．在1OkV母线上接人接地变压器和消弧线圈，其计算容量为249kVAD．在10kV母线上接人接地变压器和消弧线圈，其计算容量为289kVA4、根据以下资料，回答4-6题某室外220kV变电站，地处海拔1000m以下，其高压配电装置的变压器进线间隔断面图如下。

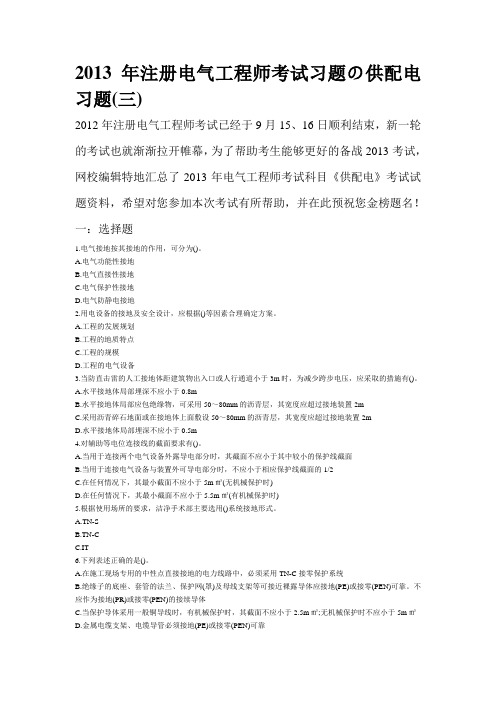

2013年注册电气工程师考试习题の供配电习题(三)2012年注册电气工程师考试已经于9月15、16日顺利结束，新一轮的考试也就渐渐拉开帷幕，为了帮助考生能够更好的备战2013考试，网校编辑特地汇总了2013年电气工程师考试科目《供配电》考试试题资料，希望对您参加本次考试有所帮助，并在此预祝您金榜题名！一：选择题1.电气接地按其接地的作用，可分为()。
A.电气功能性接地B.电气直接性接地C.电气保护性接地D.电气防静电接地2.用电设备的接地及安全设计，应根据()等因素合理确定方案。
A.工程的发展规划B.工程的地质特点C.工程的规模D.工程的电气设备3.当防直击雷的人工接地体距建筑物出入口或人行通道小于3m时，为减少跨步电压，应采取的措施有()。
A.水平接地体局部埋深不应小于0.8mB.水平接地体局部应包绝缘物，可采用50～80mm的沥青层，其宽度应超过接地装置2mC.采用沥青碎石地面或在接地体上面敷设50～80mm的沥青层，其宽度应超过接地装置2mD.水平接地体局部埋深不应小于0.5m4.对辅助等电位连接线的截面要求有()。
A.当用于连接两个电气设备外露导电部分时，其截面不应小于其中较小的保护线截面B.当用于连接电气设备与装置外可导电部分时，不应小于相应保护线截面的1/2C.在任何情况下，其最小截面不应小于5m㎡(无机械保护时)D.在任何情况下，其最小截面不应小于5.5m㎡(有机械保护时)5.根据使用场所的要求，洁净手术部主要选用()系统接地形式。
A.TN-SB.TN-CC.IT6.下列表述正确的是()。
A.在施工现场专用的中性点直接接地的电力线路中，必须采用TN-C接零保护系统B.绝缘子的底座、套管的法兰、保护网(罩)及母线支架等可接近裸露导体应接地(PE)或接零(PEN)可靠。
不应作为接地(PR)或接零(PEN)的接续导体C.当保护导体采用一般铜导线时，有机械保护时，其截面不应小于2.5m㎡;无机械保护时不应小于5m㎡D.金属电缆支架、电缆导管必须接地(PE)或接零(PEN)可靠7.电气功能性接地，主要包括()等。
2013注册电气工程师考试专业知识供配电专业真题及答案第1部分：单项选择题，共60题，每题只有一个正确答案,多选或少选均不得分。
1.[单选题]A)3VB)6VC)9VD)12V答案:C解析:设网孔电流大小分别为I1、I2、I3（按图中从右到左逆时针顺序），其中Is=is，列写网孔电流方程为：u＝10（I3－I1），gu=I1+I2，u＝70×I1－20×I2，联立方程解得u＝9V。
2.[单选题]如图示电路中，当R为下列哪项数值时，其能获得最大功率为？（ ）A)7.5ΩB)4.5ΩC)5.2ΩD)5.5Ω答案:D3.[单选题]A)AB)BC)CD)D答案:B解析:4.[单选题]有一个由R=3kΩ，L=4H和C=1μF三个元件相串联的电路。
若电路发生谐振，则振荡频率为应为下列哪项数值（ ）A)331rad/sB)500rad/sC)375rad/sD)750rad/s答案:A解析:5.[单选题]图示空心变压器AB间的输入阻抗Zm应为下列哪项数值？（ ）B)BC)CD)D答案:D解析:将耦合空心变压器做去耦等效变换，如题解图所示。
根据耦合电感电压电流关系可知：6.[单选题]图示电路中电压μ含有基波和三次谐波，基波角频率为若要求μ1中不含基波分量而将μ中的三次谐波分量全部取出，则电容C1应为下列哪项数值？（ ）A)2.5 μFB)1.25μFC)5 μFD)10μF答案:B解析:B)220WC)6600WD)4400W答案:A解析:8.[单选题]A)7AB)1AC)5AD)0A答案:C解析:当电路发生谐振时对外呈纯阻性，电压与电流同相。
设电源频率为ω，若发生谐振，则总阻抗的虚部为0。
根据题意有：解得：I3＝5A。
9.[单选题]在R、L、C串联电路中，Xc=10Ω若电压维持不变而将L短路，总电流的有效值与原来相同，则X?应为下列哪项数值？（ ）A)30 ΩB)40ΩC)5ΩD)20Ω答案:D解析:10.[单选题]图示电路的戴维南等效电路参数μS为下列哪项数值？（ ）A)35VB)15VC)3VD)9V答案:B解析:根据戴维南等效定理，等效电路中的参数uS为端口的开路电压。
![[工程类试卷]2013年注册电气工程师(供配电)公共基础真题试卷及答案与解析](https://img.taocdn.com/s1/m/6c98d95fa417866fb84a8ee5.png)
2013年注册电气工程师（供配电）公共基础真题试卷及答案与解析一、单项选择题1 已知向量α=(-3，-2，1)，β=(1，-4，-5)，则｜α×β｜等于：（A）0（B）6（C）（D）14i+16j-10k2 若,则必有：（A）a=-1， b=2（B）a=-1，b=-2（C）a=-1，b=-1（D）a=1，b=13 若，则等于：（A）-tant（B）tant（C）-sint（D）cott4 设f(x)有连续导数，则下列关系式中正确的是：（A）∫f(x)dx=f(x)（B）[∫f(x)dx]'=f(x)（C）∫f'(x)dx=f(x)dx（D）[∫f(x)dx]'=f(x)+c5 已知f(x)为连续的偶函数，则f(x)的原函数中：（A）有奇函数（B）都是奇函数（C）都是偶函数（D）没有奇函数也没有偶函数6 设，则f(x)在点x=1：（A）不连续（B）连续但左、右导数不存在（C）连续但不可导（D）可导7 函数y=(5-x)号的极值可疑点的个数是：（A）0（B）1（C）2（D）38 下列广义积分中发散的是：（A）（B）（C）（D）9 二次积分f(x，y)dy交换积分次序后的二次积分是：（A）（B）（C）（D）10 微分方程xy'-ylny=0满足y(1)=e的特解是：（A）y=ex（B）y=e x（C）y=e2x（D）y=lnx11 设z=z(x，y)是由方程xz-xy+ln(xyz)=0所确定的可微函数，则= （A）（B）-x+（C）（D）12 正项级数的部分和数列｛S n｝(S n=)有上界是该级数收敛的：（A）充分必要条件（B）充分条件而非必要条件（C）必要条件而非充分条件（D）既非充分又非必要条件13 若f(-x)=-f(x)(-∞<x<+∞)，且在(-∞，0)内f'(x)>0，f''(x)<0，则f(x)在(0，+∞)内是：（A）f'(x)>0，f(x)<0（B）f'(x)<0，f''(x)>0（C）f'(x)>0，f''(x)>0（D）f'(x)<0，f''(x)<014 微分方程y''-3y'+2y=xe x的待定特解的形式是：（A）y=(Ax2+Bx)e x（B）y=(Ax+B)e x（C）y=Ax2e x（D）y=Axe x15 已知直线L：，平面π：-2x+2y+z-1=0，则：（A）L与π垂直相交（B）L平行于π，但L不在π上（C）L与π非垂直相交（D）L在π上16 设L是连接点A(1，0)及点B(0，-1)的直线段，则对弧长的曲线积分∫L(y-x)ds=（A）-1（B）1（C）（D）17 下列幂级数中，收敛半径R=3的幂级数是：（A）（B）（C）（D）18 若z=f(x，y)和y=φ(x)均可微，则= （A）（B）（C）（D）19 已知向量组α1=(3，2，-5)T，α2=(3，-1，3)T,α3=(1，，1)T，α4(6，-2，6)T则该向量组的一个极大线性无关组是：（A）α2，α4（B）α3，α4（C）α1，α2（D）α2，α320 若非齐次线性方程组AX=b中，方程的个数少于未知量的个数，则下列结论中正确的是：（A）AX=0仅有零解（B）AX=0必有非零解（C）AX=0一定无解（D）AX=b必有无穷多解21 已知矩阵A=与B=相似，则λ=（A）6（B）5（C）4（D）1422 设A和B为两个相互独立的事件，且P(A)=0．4，P(B)=0．5，则P(A∪B)等于：（A）0.9（B）0.8（C）0.7（D）0.623 下列函数中，可以作为连续型随机变量的分布函数的是：（A）（B）（C）（D）24 设总体X～N(0，σ2)，X1，X2，…X n是来自总体的样本，则σ2的矩估计是：（A）（B）（C）（D）25 一瓶氦气和一瓶氮气，它们每个分子的平均平动动能相同，而且都处于平衡态。
2013年注册电气工程师（供配电）专业基础真题试卷（无答案）一、单项选择题1 图示电路中u=－2V，则3V电压源发出的功率应为下列哪项数值?( )（A）10W（B）3W（C）－3W（D）－10W2 图示电路中U=10V，电阻均为100Ω，则电路中的电流I应为下列哪项数值?( )（A）（B）（C）14A（D）7A3 若图示电路中的电压值为该点的结点电压，则电路中的电流I应为下列哪项数值?( )（A）－2A（B）2A（C）0．8750A（D）0．4375A4 若图示电路中i s=1．2A和g=0．1 s，则电路中的电压u应为下列哪项数值?( )（A）3V（B）6V（C）9V（D）12V5 在图示电路中，当R为下列哪项数值时，它能获得最大功率?( )（A）7．5Ω（B）4．5Ω（C）5．2Ω（D）5．5Ω6 正弦电流通过电容元件时，电流应为下列哪项数值?( )（A）jωCU m（B）（C）－jωCU M（D）7 有一个由R=3kΩ，L=4H和C=1μF三个元件相串联的电路。
若电路振荡，则振荡频率应为下列哪项数值?( )（A）331rad／s（B）500rad／s（C）375rad／s（D）750rad／s8 图示空心变压器AB间的输入阻抗Z m应为下列哪项数值?( )（A）j20Ω（B）－j20Ω（C）－j15Ω（D）j15Ω9 图示电路中电压u含有基波和三次谐波，基波角频率为104rad／s。
若要求u1中不含基波分量而将u中的三次谐波分量全部取出，则电容C1为应为下列哪项数值?( )（A）2．5μF（B）1．25μF（C）5μF（D）10μF10 图示三相对称三线制电路中线电压为380V，且各负载Z=44Ω，则功率表的读数应为下列哪项数值?( )（A）0W（B）2200W（C）6600W（D）4400W11 图示正弦电流电路发生谐振时，电流的大小分别为4A和3A，则电流的大小应为下列哪项数值?( )（A）7A（B）1A（C）5 A（D）0A12 在R、L、C串联电路中，X C=10Ω。
2013年度全国勘察设计注册电气工程师（发输变电）执业资格考试试卷专业基础考试住房和城乡建设部执业资格注册中心命制人力资源和社会保障部人事考试中心印制二○一三年九月1. 图示电路的输入电阻为下列哪项数值？（ ）（A ）Ω5.1 （B ）Ω3 （C ）Ω9 （D ）Ω2 答案：B1.【答案】B【考点】戴维南定理【解析】根据题1图，端口电压与端口电流分别为： TT 3/,-^ 31,-31,Uab-jll; - 3 -’1 - 3 1 则输入电阻为：Rir^Uab/Idli/Iid Q 。
2. 图示电路的输入电阻为下列哪项数值？（A ） Ω5.2 （B ）Ω-5 （C ）Ω5 （D ）Ω25 答案：B2.【答案】B【考点】戴维南定理【解析】由题2图可知，假定流过5 Q 支路的电流的参考方向为从上到下，根据基尔霍夫电流定律（KCL)， 流过5 Q 支路的电流大小为一I,则入口电压为：Uab= (I-2I) X5=-5IV ；输入电阻为：Rin=Uab/I=-5I/I=-5 Q 。
3. 图示电路中，V u 10=，则5V 电压源发出的功率为下列哪项数值？（ ）（A ）W 5 （B ）W 10 （C ）W 5- （D ）W 10- 答案：C».【答案】C【考点】电压、电流的相位分析 【解析】根据基尔霍夫电压定律（KVL)有：U=UR+US ，即Ur=5V 。
根据欧姆定律有：I=Ur/R 二 1A 。
由于电流方向与电压源的方向相反，则其发出的功率为负值，即:4. 有一个由Ω=k R 1，H L 2=和F C μ5.0=三个元件相串联的电路，则该电路在动态过程中的振荡角频率为下列哪项数值？（ ）（A ）s rad /5250 （B ）s rad /1000 （C ）s rad /5500 （D ）s rad /750 答案：B4.【答案】B【考点】RLC串联电路的临界振荡条件，代入数值可得：/? = lkfl<22kn.。
2013年注册电气工程师（供配电）《专业基础考试》真题及详解单项选择题（共60题，每题2分。
每题的备选项中只有一个最符合题意）1.图示电路中u=-2V，则3V电压源发出的功率应为下列哪项数值？（）A.10WB.3WC.-3WD.-10W【答案】B【考点】电压电流的参考方向和发出功率、吸收功率的定义【解析】以逆时针方向为参考正方向，根据基尔霍夫电压定律有：u-3+Ur=0，得：ur=5V。
电阻两端电压是 5V，电流方向与电压参考方向相同，则电流I=5V/5Q=1A，所以3V电压源发出的功率为：P=3VX1A=3W。
2.图示电路中U=10V，电阻均为100Ω，则电路中的电流I应为下列哪项数值？（）A.-114AB.17AC.14AD.7A【答案】A【考点】电路的等效变换【解析】如题2解图所示，由电路的对称性，易知节点1和2等电位，节点3和4等电位。
由此可得电路等效电阻为:Req= （100//100） + （100//100+100+100//100） // （100//100） + （100//100） =140Q。
即电源两端电阻R= 140 0，所以I=u/R=l/14A。
3.若图示电路中的电压值为该点的结点电压，则电路中的电流I应为下列哪项数值？（）A.-2AB.2AC.0.8750AD.0.4375A【答案】D【考点】节点电压方程【解析】设节点1电压为Ui ，节点2电压为U2，节点1和节点2之间电压为U12， Ui2=Ui-U2，则1=列节点电压方程为:从而求得：I = ¥ = Uy ^ "2 = 0.4375 A 。
4.若图示电路中is=1.2A 和g=0.1S ，则电路中的电压u 应为下列哪项数值？（）A.3VB.6VC.9VD.12V【答案】C【考点】回路电流方程5.如图示电路中，当R 为下列哪项数值时，它能获得最大功率？（ ）A.7.5ΩB.4.5ΩC.5.2ΩD.5.5Ω载可获得最大功率。
注册供配电2013年上午专业知识考试真题及详解2013年电⽓注册⼯程师供配电专业考试专业知识题(上午卷)⼀、单项选择题(共40题，每题1分，每题的备选项中只有—个最符合题意)1.在TN系统中，供给配电线路或仅供给固定式电⽓设备⽤电的末端线路的间接接触防护电器切断故障回路的时间，⼀般不宜⼤于下列哪项数值？(A)0.2s(B)0.4s(C)5s(D)7s解答过程：依据GB50054-2011第5.2.9条答案：[C]QQ群2507575502.⼈体的“内阻抗”是指下列⼈体哪个部分间阻抗?(A)在⽪肤上的电极与⽪下导电组织之间的阻抗(B)是⼿和双脚之间的阻抗(C)在接触电压出现瞬间的⼈体阻抗(D)两电极分别接触⼈体两部位，除去⽪肤阻抗后电极间的阻抗解答过程：依据《电流对⼈和家畜的效应》GB/T13870.1-2008第3.1.3条规定，“⼈体内阻抗与⼈体两个部位相接触的⼆电极间的阻抗，不计⽪肤阻抗”答案：[D]QQ群250757550【考查知识点】⼈体内阻抗【解题提⽰】概念题，找到对应的条⽂说明即可。
3.在爆炸性危脸环境的2区内，不能选⽤下列哪⼀种防爆结构的绕线型感应电动机？(A)隔爆型(B)正压型(C)增安型(D)⽆⽕花型解答过程：依据《爆炸和⽕灾危险环境电⼒装置设计规范》GB50058-1992第2.5.3条规定及表2.5.3-1，在爆炸性危脸环境的2区内，不能选⽤⽆⽕花型防爆结构的绕线型感应电动机。
答案：[D]QQ群250757550【考查知识点】旋转电机防爆结构的选型4.在建筑物内实施总等电位联结时，下列各⽅案中哪⼀⽅案是正确的?(A)在进线总配电箱近旁安装接地母排，汇集诸联接线(B)仅将需联结的各⾦属部分就近互相连通(C)将需联结的⾦属管道结构在进⼊建筑物处联结到建筑物周围地下⽔平接地扁钢上(D)利⽤进线总配电箱内PE母排汇接诸联结线解答过程：依据《⼯业与民⽤配电设计⼿册(第三版)》第883页说明，总等电位联结是将建筑物电⽓装置外露可导电部分与装置外导电部分电位基本相等的连接。
云测库，互联网测评考试与人才管理平台2013年电气工程师(供配电)专业知识考试试题（上午卷）（考生版）试卷题量：70题试卷总分：100分试卷限时：180分钟测评/引用码：JfA4oFh一、单项选择题1、相对地电压为220V的TN系统配电线路或仅供给固定设备用电的末端线路，其间接接触防护电器切断故障回路的时间不宜大于下列哪一项数值?（ ）A、0．4sB、3sC、5sD、10s2、人体的"内阻抗"是指下列人体哪个部位间阻抗?（ ）A、在皮肤上的电极与皮下导电组织之间的阻抗B、是手和双脚之间的阻抗C、在接触电压出现瞬间的人体阻抗D、与人体两个部位相接触的二电极间的阻抗，不计皮肤阻抗3、在爆炸性危险环境的2区内，不能选用下列哪种防爆结构的绕线型感瘟电动机?（ ）A、隔爆型B、正压型C、增安型D、无火花型4、在建筑物内实施总等电位联结时，应选用下列哪一项做法?（ ）A、在进线总配电箱近旁安装接地母排，汇集诸联结线B、仅将需联结的各金属部分就近互相连通C、将需联结的金属管道结构在进入建筑物处联结到建筑物周围地下水平接地扁钢上D、利用进线总配电箱内PE母排汇集诸联结线5、下列电力负荷分级原则中哪一项是正确的?（ ）A、根据对供电可靠性的要求及中断供电在政治、经济上所造成损失或影响的程度B、根据中断供电后，对恢复供电的时间要求C、根据场所内人员密集程度D、根据对正常工作和生活影响程度6、某35kV架空配电线路，当系统基准容量取100MV·A、线路电抗值为0．43Ω时，该线路的电抗标么值应为下列哪一项数值?（ ）A、0．031B、0．035C、0．073D、0．0827、断续或短时工作制电动机的设备功率，当采用需要系数法计算负荷时，应将额定功率统一换算到下列哪一项负荷持续率的有功功率?（ ）A、ε=25％B、ε=50％C、ε=75％D、ε=100％8、在考虑供电系统短路电流问题时，下列表述中哪一项是正确的?（ ）A、以100MV·A为基准容量的短路电路计算电抗不小于3时，按无限大电源容量的系数进行短路计算B、三相交流系统的远端短路的短路电流是由衰减的交流分量和衰减的直流分量组成C、短路电流计算的最大短路电流值，是校验继电保护装置灵敏系数的依据D、三相交流系统的近端短路时，短路稳态电流有效值小于短路电流初始值9、并联电容器装置设计，应根据电网条件、无功补偿要求确定补偿容量，在选择单台电容器额定容量时，下列哪种因素是不需要考虑的?（ ）A、电容器组设计容量B、电容器组每相电容器串联、并联的台数C、宜在电容器产品额定容量系数的优先值中选取D、电容器组接线方式(星形、三角形)10、当基准容量为100MV·A时，系统电抗标么值为0．02；当基准容量取I000MV·A时，系统电抗标么值应为下列哪一项数值?（ ）A、20B、5C、0．2D、0．00211、成排布置的低压配电屏，其长度超过6m时，屏后的通道应设两个出口，并宜布置在通道两端，在下列哪种条件下应增加出口?（ ）A、当屏后通道两出口之间的距离超过15m时B、当屏后通道两出口之间的距离超过30m时C、当屏后通道内有柱或局部突出D、当屏前操作通道不满足要求时12、一个供电系统由两个无限大电源系统s1、s2供电，其短路电流设计时的等值电抗如右图所示，计算d点短路时，电源S1支路的分布系数应为下列哪一数值?（ ）A、0．67B、0．5C、0．37D、0．2513、对于低压配电系统短路电流的计算，下列表述中哪一项是错误的?（ ）A、当配电变压器的容量远小于系统容量时，短路电流可按无限大电源容量的网络进行计算B、计入短路电路各元件的有效电阻，但短路点的电弧电阻、导线连接点、开关设备和电器的接触电阻可忽略不计C、当电路电阻较大，短路电流直流分量衰减较快一般可以不考虑直流分量D、可不考虑变压器高压侧系统阻抗14、某10kV线路经常输送容量为1343kV·A，该线路测量仪表用的电流互感器变比宜选用下列哪一项数值?（ ）A、50/5B、75/5C、100/5D、150/515、某变电所用于计算短路电流的接线示意图见下图，已知电源S为无穷大系统；变压器B的参数为Se=20000kV·A，110/38．5/10．5kV，uk1－2％=10．5，uk1－3％=17，uk2－3％=6．5；K1点短路时35kV母线不提供反馈电流，试求1okV母线的短路电流与下列哪一个值最接近?（ ）A、16．92kAB、6．47kVC、4．68kVD、1．18kA云测库，互联网测评考试与人才管理平台云测库，互联网测评考试与人才管理平台16、某变电所的1okV母线(不接地系统)装设无间隙氧化锌避雷器，此避雷器应选定下列哪组参数?(氧化锌避雷器的额定电压/最大持续运行电压)（ ）A、13．2/12kVB、14/32kVC、15/12kVD、17/13．2kV17、一台35/0．4V变压器，容量为1000kV·A，其高压侧用熔断器保护，可靠系数取2．其高压熔断器熔体的额定电流应选择下列哪一项?（ ）A、15AB、20AC、30AD、40A18、在爆炸性气体环境1区、2区内，选择绝缘导线和电缆截面时，导体允许截流量不应小于熔断器熔体额定电流的倍数，下列数值中哪一项是正确的?（ ）A、1．00B、1．25C、1．30D、1．5019、交流系统中，35kV及以下电力电缆缆芯的相间额定电压，按规范规定不得低于使用回路的下列哪一项数值?（ ）A、工作线电压B、工作相电压C、133％工作相电压D、173％工作线电压20、某六层中学教学楼，经计算预计雷击次数为0．07次/年，按建筑物的防雷分类属下列哪类防雷建筑物?（ ）A、第一类防雷建筑物B、第二类防雷建筑物C、第三类防雷建筑物D、以上都不是21、一座桥形接线的35kV变电所，若不能从外部引入可靠的低压备用电源，考虑所用变压器的设置时，下列哪一项选择是正确的?（ ）A、宜装设两台容量相同可互为备用的所用变压器B、只装设一台所用变压器C、应装设三台不同容量的所用变压器D、应装设两台不同容量的所用变压器22、粮、棉及易燃物大量集中的露天堆场，当其年计算雷击次数大于或等于0．05时，应采用独立接闪杆或架空接闪线防直击雷，独立接闪杆和架空接闪线保护范围的滚球半径h，可取下列哪一项数值?（ ）A、30mB、45mC、60mD、100m23、户外配电装置中的穿墙套管、支持绝缘子，在承受短路引起的荷载短时作用时，其设计的安全系数不应小于下列哪个数值?（ ）A、4B、2．5C、2D、1．6724、某医院18层大楼，预计雷击次数为0．12次/年，利用建筑物的钢筋作为引下线，同时建筑物的钢筋、钢结构等金属物连接在一起、电气贯通，为了防止雷电流流经引下线和接地装置时产生的高电位对附近金属物或电气和电子系统线路的反击，金属物或线路与引下线之间的距离要求中，下列哪一项与规范要求一致?（ ）A、大于1mB、大于3mC、大于5mD、可无要求25、一建筑物高90m、宽25m、长180m，建筑物为金属屋面的砖木结构，该地区年平均雷暴日为80天，求该建筑物年预计雷击次数为下列哪一项数值?（ ）A、1．039次/年云测库，互联网测评考试与人才管理平台B、0．928次/年C、0．671次/年D、0．546次/年26、10kV中性点不接地系统，在开断空载高压感应电动机时产生的过电压一般不超过下列哪一项数值?（ ）A、12kVB、14．4kVC、24．5kVD、17．3kV27、直流系统母线上一般装设电压监视装置，其作用是下列哪一项?（ ）A、当系统电压过高或过低时，自动断开充电回路B、当系统电压过低时，自动切除部分负荷C、当系统电压过低时，自动关合充电回路D、当系统电压过高或过低时，发出信号28、某民用居住建筑为16层，高45m，其消防控制室、消防水泵、消防电梯等应按下列哪级要求供电?（ ）A、一级负荷B、二级负荷C、三级负荷D、一级负荷中特别重要负荷29、对于采用低压IT系统供电要求场所，其故障报警应采用哪种装置?（ ）A、绝缘监视装置B、剩余电流保护器C、零序电流保护器D、过流脱扣器30、请用简易计算法计算如右图所示水平接地极为主边缘闭合的复合接地极(接地网)的接地电阻值最接近下面的哪一项数值? (假定土壤电阻率P=1000Ω·HI)（ ）A、1ΩB、4ΩC、10ΩD、30Ω31、正常环境下的屋内场所，采用护套绝缘电线直敷布线时，下列哪一项表述与国家标准规范的要求一致?（ ）A、其截面不应大于1．5m㎡B、其截面不宜大于2．5m㎡C、其截面不宜大于4m㎡D、其截面不宜大于6m㎡32、按照国家标准规范规定，下列哪类灯具需要有保护接地?（ ）A、0类灯具B、Ⅰ类灯具C、Ⅱ类灯具D、Ⅲ类灯具33、电缆竖井中，宜每隔多少米设置阻火隔层?（ ）A、5mB、6mC、7mD、8m34、根据规范要求，判断下述哪一项可以做接地极?（ ）A、建筑物钢筋混凝土基础桩B、室外埋地的燃油金属储罐C、室外埋地的天然气金属管道D、供暖系统的金属管道云测库，互联网测评考试与人才管理平台35、按现行国家标准规定，设计照度值与照度标准值比较，允许的偏差是哪一项?（ ）A、－5％～+5％B、－7．5％～+7．5％C、－10％～+10％D、－15％～+15％36、某办公室长8m、宽6m、高3m，选择照度标准值500lx，设计8盏双管2×36W荧光灯，计算最大照度512lx，最小照度320lx，平均照度446lx，针对该设计下述哪条描述正确?（ ）A、平均照度低于照度标准值，不符合规范要求B、平均照度低于照度标准值偏差值，不符合规范要求C、照度均匀度值，不符合规范要求D、平均照度、平均照度与照度标准值偏差值、照度均匀度均符合规范要求37、关于电动机的交一交变频调速系统的描述，下列哪一项是错误的?（ ）A、用晶闸管移相控制的交一交变频调速系统，适用于大功率(3000kW以上)、低速(600r/min以下)的调速系统B、交一交变频调速电动机可以是同步电动机或异步电动机C、当电源频率为50Hz时，交一交变频装置最大输出频率被限制为ƒo.max≤16～20HzD、当输出频率超过16～20Hz后，随输出频率增加，输出电流的谐波分量减少38、无彩电转播需求的室外灯光球场，下列哪一项指标符合体育建筑照明质量标准?（ ）A、GR不应大于50，Ra不应小于65B、GR不应小于50，Ra不应大于65C、UGR不应大于25，Ra不应小于80D、UGR不应小于25，Ra不应大于8039、民用建筑内，设置在走道和大厅等公共场所的火灾应急广场扬声器的额定功率不应小于3W，对于其数量的要求，下列的表述中哪一项符合规范的规定?（ ）A、从一个防火分区的任何部位到最近一个扬声器的距离不太于15mB、从一个防火分区的任何部位到最近一个扬声器的距离不大于20mC、从一个防火分区的任何部位到最近一个扬声器的距离不大于25mD、从一个防火分区的任何部位到最近一个扬声器的距离不大于30m40、照明灯具电源的额定电压为AC220V，在一般工作场所，规范允许的灯具端电压波动范围为下列哪一项?（ ）A、185～220VB、195～240VC、210～230VD、230～240V二、多项选择题41、在某建筑(二级保护对象)中有相邻5间房间，同时满足下列哪些条件时，可将其划为一个火灾报警探测区域?（ ）A、总面积不超过400㎡B、总面积不超过1200㎡C、在门口没有声音报警器D、在门口设有灯光显示装置42、低压配电接地装置的总接地端子，应与下列哪些导体连接?（ ）A、保护联结导体B、接地导体C、保护导体D、中性线43、提高车间电力负荷的功率因数，可以减少车间变压器的哪些损耗?（ ）A、有功损耗B、无功损耗C、铁损D、铜损44、当35/10kV终端变电所需限制10kV侧短路电流时，一般情况下可采取下列哪些措施?（ ）A、变压器分列运行B、采用高阻抗的变压器C、10kV母线分段开关采用高分断能力断路器D、在变压器回路中装设电抗器45、二级电力负荷的供电系统，采用以下哪几种供电方式是正确的?（ ）云测库，互联网测评考试与人才管理平台A、宜由两回线路供电B、在负荷较小或地区供电条件困难时，可由一回6kV及以上专用架空线路供电C、当采用一回电缆线路时，应采用两根电缆组成的电缆线路供电，其每根电缆应能承受100％的二级负荷D、当采用一回电缆线路时，应采用两根电缆组成的电缆线路供电，其每根电缆应能承受50％的二级负荷46、在进行短路电流计算时，如满足下列哪些项可视为远端短路?（ ）A、短路电流中的非周期分量在短路过程中由初始值衰减到零B、短路电流中的周期分量在短路过程中基本不变C、以供电电源容量为基准的短路电路计算电抗标么值不小于3D、以供电电源容量为基准的短路电路计算电抗标么值小于247、为减少供配电系统的电压偏差，可采取下列哪些措施?（ ）A、正确选用变压器变比和电压分接头B、根据需要，增大系统阻抗C、采用无功补偿措施D、宜使三相负荷平衡48、在电气工程设计中，短路电流的计算结果的用途是下列哪些项?（ ）A、确定中性点的接地方式B、继电保护的选择与整定C、确定供配电系统无功功率的补偿方式D、验算导体和电器的动稳定、热稳定49、低压配电网络中，对下列哪些项宜采用放射式配电网络?（ ）A、用电设备容量大B、用电负荷性质重要C、有特殊要求的车间、建筑物内的用电负荷D、用电负荷容量不大，但彼此相距很近50、对3～20kV电压互感器，当需要零序电压时，一般选用下列哪些项?（ ）A、两个单相电压互感器V－V接线B、一个三相五柱式电压互感器C、一个三相三柱式电压互感器D、三个单相三线圈互感器，高压侧中性点接地51、选择35kV及以下变压器的高压熔断器熔体时，下列哪些要求是正确的?（ ）A、当熔体内通过电力变压器回路最大工作电流时不熔断B、当熔体内通过电力变压器回路的励磁涌流时不熔断C、跌落式熔断器的断流容量仅需按短路电流上限校验D、高压熔断器还应按海拔高度进行校验一52、选择低压接触器时，应考虑下列哪些要求?（ ）A、额定工作制B、使用类别C、正常负载和过载特性D、分断短路电流的能力53、某10kV架空线路向一台500kV·A变压器供电，该线路终端处装设了一组跌落熔断器，该熔断器具有下列哪些作用?（ ）A、限制工作电流B、投切操作C、保护作用D、隔离作用54、对于35kV及以下电力电缆绝缘类型的选择，下列哪些项表述符合规范规定?（ ）A、高温场所不宦选用普通聚氯乙烯绝缘电缆B、低温环境宜选用聚氯乙烯绝缘电缆C、防火有低毒性要求时，不宜选用聚氯乙烯电缆D、100℃以上高温环境，宜选用矿物绝缘电缆55、有关交流调速系统的描述，下列哪些项是错误的?（ ）A、转子回路串电阻的调速方法为变转差率，用于绕线型异步电动机B、变极对数的调速方法为有级调速，作用于转子侧C、定子侧调压为调转差率D、液力耦合器及电磁转差离合器调速均为凋电机转差率云测库，互联网测评考试与人才管理平台56、低压配电设计中，有关绝缘导线布线的敷设要求，下列哪些表述符合规范规定?（ ）A、直敷布线可用于正常环境的屋内场所，当导线垂直敷设至地面低于1．8m时，应穿管保护B、直敷布线应采用护套绝缘导线，其截面不宜大于6m㎡C、在同一个槽盒里有几个回路时，其所有的绝缘导线应采用与最高标称电压回路绝缘相同的绝缘D、明敷或暗敷于干燥场所的金属管布线时，应采用管壁厚度不小于1．2mm的电线管57、下面是一组有关接地问题的叙述，其中正确的是哪些项?（ ）A、接地装置的对地电位是零电位B、电力系统中，电气装置、设施的某些可导电部分应接地，接地装置按用途分为工作(系统)接地、保护接地、雷电保护接地、防静电接地四种C、一般来说，同一接地装置的冲击接地电阻总不小于工频接地电阻1D、在3～10kV变配电所中，当采用建筑物基础做自然接地极，且接地电阻又满足规定值时，可不另设人工接地网58、对于35kV及以下电缆，下列哪些项敷设方式符合规定?（ ）A、地下电缆与公路交叉时，应采用穿管B、有防爆、防火要求的明敷电缆，应采用埋砂敷设的电缆沟C、在载重车辆频繁经过的地段，可采用电缆沟D、有化学腐蚀液体溢流的场所，不得用电缆沟59、某变电所35kV备用电源自动投入装置功能如下，请指出哪几项功能是不正确的?（ ）A、手动断开工作回路断路器时，备用电源自动投入装置动作，投入备用电源断路器B、工作回路上的电压一旦消失，自动投人装置应立即动作C、在鉴定工作电压确定无电压而且工作回路确实断开后才投人备用电源断路器D、备用电源自动投入装置动作后，如投到故障上，再自动投人一次60、建筑物防雷设计，下列哪些表述与国家规范一致?（ ）A、当独立烟囱上的防雷引下线采用圆钢时，其直径不应小于10mmB、架空接闪线和接闪网宜采用截面不小于50m㎡的热镀锌钢绞线C、当建筑物利用金属屋面作为接闪器，会属板下面无易燃物品时，其厚度不应小于0．4mmD、当独立烟囱上采用热镀锌接闪环时，其圆钢直径不应小于12mm：扁钢截而不应小于100m㎡，其厚度不应小于4mm61、综合布线系统设备间机架和机柜安装时宜符合的规定，下列哪些项表述与规范的要求一致?（ ）A、机架或机柜前面的净空不应小于800mm，后面的净空不应小于800mmB、机架或机柜前面的净空不应小于800mm，后面的净空不应小于600mmC、机架或机柜前面的净空不应小于600mm，后面的净空不应小于800mmD、壁挂式配线设备底部离地面的高度不宜小于300mm62、某中学教学楼属第二类防雷建筑物，下列屋顶上哪些金属物宜作为防雷装置的接闪器?（ ）A、高2．5m、直径80mm、壁厚为4mm的钢管旗杆B、直径为50mm，壁厚为2．0mm的镀锌钢管栏杆C、直径为16mm的镀锌圆钢爬梯D、安装在接收无线电视广播的功用天线的杆顶上的接闪器63、在变电所设计和运行中应考虑直接雷击、雷电反击和感应雷电过电压对电气装置的危害，其直击雷过电压保护可采用避雷针或避雷线，下列设施应装设直击雷保护装置的有哪些?（ ）A、露天布置的GIS的外壳B、有火灾危险的建构筑物C、有爆炸危险的建构筑物D、屋外配电装置，包括组合导线和母线廊道64、下列哪些消防用电设备应按一级负荷供电?（ ）A、室外消防用水量超过301/s的工厂、仓库B、建筑高度超过50m的乙、丙类厂房和丙类库房C、一类高层建筑的电动防火门、窗、卷帘、阀门等D、室外消防用水量超过251/s的企业办公楼65、关于静电保护的措施及要求，下列叙述有哪些是正确的?（ ）A、静电接地的接地电阻一般不应大于100ΩB、对非金属静电导体不必做任何接地C、为消除静电非导体的静电，宜采用静电消除器D、在频繁移动的器件上使用的接地导体，宜使用6m㎡以上的单股线66、下列关于电子设备信号电路接地系统接地导体长度的规定哪些是正确的?（ ）A、长度不能等于信号四分之一波长云测库，互联网测评考试与人才管理平台B、长度不能等于信号四分之一波长的偶数倍C、长度不能等于信号四分之一波长的奇数倍D、不受限制67、某设计院旧楼改造，为改善设计室照明环境，下列哪几种做法符合国家标准规范的要求?（ ）A、增加灯具容量及数量，提高照度标准到750lxB、加大采光窗面积，布置浅色家具，白色顶棚和墙面C、每个员工工作桌配备20W节能工作台灯D、限制灯具中垂线以上等于和大于65º高度角的亮度68、某市有彩电转播需求的足球场场地平均垂直照度为1870lx，满足摄像照明要求，下列主席台前排的垂直照度，哪些数值符合国家规范标准规定的要求?（ ）A、200lxB、300lxC、500lxD、7501lx69、关于可编程序控制器PLC循环扫描周期的描述，下列哪几项是错误的?（ ）A、扫描速度的快慢与控制对象的复杂程度和编程的技巧无关B、扫描速度的快慢与PLC所采用的处理器型号无关C、PLC系统的扫描周期包括系统自诊断、通信、输人采样、用户程序执行和输出刷新等用时的总和D、通信时间的长短，连接的外部设备的多少，用户程序的长短，都不影响PLC扫描时间的长短70、采取下列哪些措施可降低或消除气体放电灯的频闪效应?（ ）A、灯具采用高频电子镇流器B、相邻灯具分接在不同相序C、灯具设置电容补偿D、灯具设置自动稳压装置答案解析部分一、单项选择题1、【答案】C【解析】依据：《低压配电设计规范》(GB5005—2011)第5．2．9－1条。
