综合医院建筑设计案例分析ppt课件

病房楼 人性化设计
03
无障碍设计
04
Titel
精选PPT课件
11
日本德岛红十字医院
精选PPT课件
病房楼的各层由2个护理单元组成，为了缩 短动线，获得良好的视野，将医护单元设在中央， 呈十字型的平面布置。
同时为了医护人员更直接地服务，采用走廊 就是看护据点的开放型的医护工作站。
12
病房楼人性化设计：
• “这条轴线，显然是室内中庭街，实际上是城市空间的 渗透。这是从整体上的渗透，使每一层都能和城市有视线的联 系……这条轴线让参观者一眼就能明白医院是如何分配功能的， 这种功能的清晰性对于医务人员来说也很重要。”
精选PPT课件
4
• “这种街的空间方便了各种服务的 定位方向，并很好地分配到各楼层。同 时，通过大玻璃，它给原本很密集的内 部空间带来了自然光线。 • 这条街穿过整个医院，从一个部分 到另一个部分，它就成为一个街区的结 构组成部分。”
流线上尽端式布局可以使门 诊部各主要科室自成一区，保证 相互之间的独立，防止交叉感染。
然而，由于各科室数目众多， 大小不等，对面积的要求也不一 样，平面设计中既要使各尽端自 成一区，又要适合分配大小科室 的灵活性。
设计中可以采用一个交通枢纽 或通道联系尽端的方法。这样平 面具有发展、生长的可能性。
精选PPT课件
• 盲端原则——通俗的说法就 是末端原则，意味着非通过、 独立性。
• 各科室适当位置的布局是组 织好人流的基础，为了防止病 人在各医疗科室间的穿行，减 少彼此之间的交叉感染机会， 可将各个科室布置成尽端形式。
7
地下空间的利用：
同时亦可将部分医技科室放在地下层，将影 像室等必须放在首层的部门转移到地下，这样即 可以缓解首层面积的紧张，又可以减少放射污染。

儿童抵抗力弱,故设计中应考 虑病儿与成年人隔开,一般病 儿与传染病儿隔开。
2儿科诊室应设单独出入口,同 时在出入口处应设预诊处。
以鉴不传染与非传染病儿的 就诊路线,保证必要的隔离。 3由于隔离的要求,儿科应设单 独挂号与小药房,独用厕所与 治疗室。
4儿科预诊常在入口处设预诊
··五官科 ＞眼科诊室:要求光线均匀柔与, ＞耳鼻喉科诊室:大统间小隔断 布置
小时连续运营的管理上的方便。
4急科科门厅人流、病种繁杂,易于交 叉感染。
设计时要合理组织流线,同时要设一定 的休息空间,并要考虑备用担架、轮椅 等的位置。
5急诊科应设独立的挂号及药房。与 门诊合用时应设单独窗口。
(3)药房 小型医院药房仅设调剂室
与药库两部分: ·调剂室:负责调配、收方、
发药等,室内应幸免阳光直射, 墙面、地面宜采纳耐洗刷材料。
3暗室的进口应设有遮光措施。暗室 内应有良好的通风设施,暗室的面积 应不小于8～12M2。
(5)手术部用房 用房组成:1必须配备的用房:
手术室、无菌手术室、洗手室、
护士室、换鞋处、男女更衣室、 男女浴厕,消毒敷料与消毒器材 储存室、清洗室、污物室,库房。
2依照需要配备的用房: 洁净手术室、内窥镜室,石膏室、冰冻 切片室,术后监护室或苏醒室、医生休
··洗涤消毒室等。
1大型医院的检验科设置应近住院 部,在门诊部另设临床(常规)检验室;中 小型医院检验科大都设在门诊部,并近 内科与急诊部。检验科为带菌部门,应 单独成区,使之与其她科室互不干扰。
2临床检验室应设于靠近检验科入 口处,以免送标本者进入其她检验室, 形成交叉感染。
标本采集室更应设于入口处,并应 有足够大小的等候处,幸免因病人拥挤 而产生交叉感染。

入口
3.2.2外部出入口及洁污流线组织 1.外部出入口
出入口设置的原则是洁污分区的前提下便 于管理 a，主要出入口：供门诊、急诊病人，出入院、 探视、工作人员出入的主要出入口，位置明 显，一般设于城市主干道上
b，供应出入口：供食物、药物、燃料出入的 货运出入口，一般布置在次干道上，如与主 要出入口位于一侧的，条件许可的情况下应 拉开距离
20世纪下半叶，科学统计表明，心理、社 会因素与人类的健康和疾病有极大的关联，所 以，生物、心理、社会的整体医学模式得到发 展，同时，一系列新兴边缘学科和医疗技术的 出现，促成了专业分科更细、更多学科更具综 合性、医疗技术设备更加先进的现代医院或者 医疗城的产生，现代医疗模式不仅从生物学角 度，而且从心理学、社会学以及建筑、环境、 设备等方面为病人创造良好的就医环境。
§2医院的功能结构和建筑形态
2.1医院的组成要素和功能关系
2.1.1组成要素
1.门诊部
医院的前沿和窗口，接待不需住院的非急 重病人就诊和治疗。包括：各科门诊（内科、 外科、儿科、妇科、产科、五官科、口腔科、 皮肤、神经、中医等）、公用部门（挂号、收 费、门诊药房、门诊办公、示教等）、医技科 室（化验、手术室等）、急诊部
c，污物尸体出口：设于次要干道，远离医疗 区与生活区
d，传染病房出入口：床位在25床以上宜单独 设置出入口
2.外部流线组织
a，传染与非传染分开，一般传染门诊、病 房在总平上独处一隅，常用的诊疗设施也单 独设置
b，洁污分开，两种流线不产生交叉干扰，各 行其道，单向运作
a）洁衣污衣：注意住院部污物电梯出口要 设于主入口的背面一侧，经专用通道送至洗 衣房，洁衣由另一条路线从主入口送入
2.医技部
集中设置主要诊断、治疗设施的部门。 包括：影像诊断、放射治疗、手术中心、中 心检验、功能检查、理疗康复、重症监护单 元（ICU）、核医学、人工肾（血液透析）、 药剂科、高压氧舱等及相关的教学、研究用 房。医技部是医院中发展变化可能性最大、 改扩建最多的部分。

1、医疗区主体建筑规模： 按《综合医院建设标准(2008)》执行 (1)、综合医院建设用地指标 (2)、建筑面积指标： (3)、科研和教学设施的建设用地及建设标准。
2、医疗建筑所需的配套规模： (1)、停
（一）《综合医院设计规范》对总平面设计规定：
一些大型、特殊医疗设施如加速器、钴60、氧舱、核磁共 振、同位素等，采取一定措施后也大都可以设于医技楼地 下层或底层，营养厨房也可附设于住院部顶层或半地划
（四）医院的建筑环境及绿化配置：
2、要强调集中、紧凑，避免零乱、松散的建筑环境 利用基地的某些突出部位，布置传染、太平间等间距要求
扩建必须使新老建筑形成统一协调的有机整体。 要充分利用原有房屋设施，减少拆迁。 尽划
（五）医院建筑的新老应变及改扩建： 3、医院的应变策略与原则
（2）医院的应变能力及改扩建方式：
平面延伸：①接长 ②加宽 ③添栋
竖向加层 填平补缺 取代换位
应挤占医院用地，划
（四）医院的建筑环境及绿化配置：
3、医院建筑的间距要求：
住院楼因病人平均住院期一般在15日左右，有的更长， 一般应以日照间距确定其与相邻建筑的距离。
医技楼内放射要遮光，检验防直射光，手术靠无影灯， 且大都需要空调，平面多采取板块式布置，除与住院楼 相邻一面应考虑病房
（一）《综合医院设计规范》对总平面设计规定：
7、应有完整的绿化规划； 8、对废弃物的处理，应作出妥善的安排，并应符合有关 环境保护法令、法规的规定。提倡城市或地区集中处理， 减少对环境的污染。 9、医院出入口不应少于二处，人员出入口不应兼作尸体 和废弃物出口。 10、在门诊部、急诊部、住院部等入口附近应设足够的车 辆停放场地。 11、太平间、病理解剖室、焚烧炉应设于医院隐蔽处，焚 烧炉应设于医院的下风向，并应与主体建筑有适当隔离。 尸体运送路线应避免与出入院路线交叉。

功能分区（1）
功能分区是将医院构成性质相近的建筑成组配置，并依 据整体功能关系形成医院有机整体。一般分为以下各区：
1.医疗区一即门诊、医技、住院所形成的医院主体， 应布置在相对平坦，日照、景观条件较好的部位，同时 也要兼顾工程地质等方面的条件。
2、感染医疗区——主要是传染病房、放射性同位素 治疗用房等，应布置在医疗区和职工生活区的下风向， 并有一定的距离
建筑组成及要求：
1.公共部分： 大堂： 挂号室： 门诊办公室： 公共卫生间： 收费处： 住院药房： 储物间： 男女更衣室：
1X 390m²/间 1X45m²/间 9X22m²/间 10X2.2m²/间 1X52m²/间 1X45m²/间 1X24m²/间 2X18m²/间
建筑材料及要求：
医院走廊地板：走廊地面可采用防滑材料，如塑胶地板、防滑地砖等 医院走廊墙面：装饰效果比较好的，又能起到清洁防护作用的材料， 如安全消毒板。 医院手术室地板：橡胶地板 医院手术室墙面：安全消毒板 医院扶手：医疗专用防撞型扶手 医院天花：矿棉板吊顶，内衬钢龙骨 候诊室椅子：休闲椅,一般用于公共建筑内部空间的椅子都属于此类。 医院门诊室门：防辐射铅门 医院玻璃：医疗专用玻璃
2500m²
医院绿地
大堂休息区
CT检查室
医梯
手术室手术室
医院药房
护士站
门诊室
候诊室
走廊
单间病房
私人病房具有独立卫生间
为改善病人治疗环境，扩大 了病房单元面积，设置了病 房独立卫生间。
私人病房
病房内的环境设计直接影响到患者的 心理和生理。对患者悉心护理的基础 是尽量掌握患者的需要与愿望，一切 以病人为主，强调使用者需求的人性 化的医院室内环境设计，成为令社会 关注的重要研究课题。随着对医院环 境功能价值的重新认识，病房设计的 观念也在更新，一切以病人为核心， 创造良好的、无障碍的室内环境，满 足病人生理，心理和社会的需求，宜 家成为新的病房环境设计理念。

更衣室、浴室、厕所
Special lecture notes
比值 1/6 1/7 1/8
Special lecture notes
⑾室内净高 在自然通风条件下 ①诊查室2.60m，病房2.80m； ②医技科室根据需要而定。
有通风管道的条件下，需加上管道的高度，管道高度一般为550mm
⑿护理单元的备餐室、浴厕、盥洗室等辅助用房的位置，应力求减少噪声对病 房的影响
Special lecture notes
⑸楼梯 ①楼梯的位置，应同时符合防火疏散和功能分区的要求。 ②主楼梯宽度不得小于1.65m,踏步宽度不得小于0.28m，高度不应大于0.16m。 ③主楼梯和疏散楼梯的平台深度，不宜小于2m。
⑹三层及三层以下无电梯的病房楼以及观察室与抢救室不在同一层又无电梯的急 诊 部，均应设置坡道，其坡度不宜大于1/10，并应有防滑措施。
《新编 医疗建筑设计》
【Applicable to lecture training work report】
Special lecture notes
医疗建筑设计
MEDICAL ARCHITECTURE
Special lecture notes

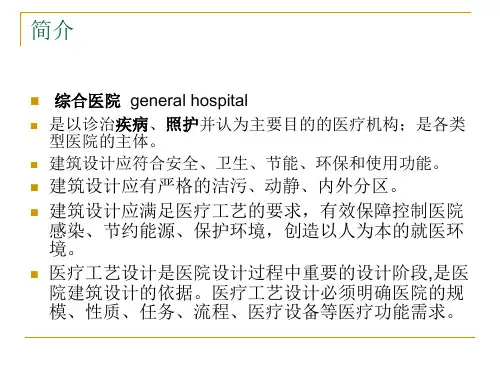

医疗建筑是专业性、综合性较强的公共建筑，一般包括综 合医院、疗养院等类型，向人们提供诊断、治疗、休养等系列 服务。
①门诊、急诊，住院应分别设置出入口。 ②在门诊、急诊和住院主要入口处，必须有机动车停靠的平台及雨棚。如设坡 道时，坡度不得大于1/10 ⑶医院的分区和医疗用房应设置明显的导向图标
Special lecture notes
⑷电梯 ①四层及四层以上的门诊楼或病房楼应设电梯，且不得少于二台；当病房楼
高度超过24m时，应设污物梯。 ②供病人使用的电梯和污物梯，应采用“病床梯”（基本尺寸2400x3000）。 ③电梯井道不得与主要用房贴邻。

医疗管 理
病案、 统计
住院管 理
门诊管 理
感染控 制
基地选择
综合医院选址，应符合当地城镇规划、区域卫生规划和环 保评估的要求。
① 应符合规划和医疗卫生网点布局要求，最好设于服务范围的中 心。
② 交通便利，宜两侧面临道路（不宜临主干道）。 ③ 环境安静，远离污染源、危险区，不要临近少年儿童活动密集场
总平面设计
总平面设计应符合下列要求： ① 功能分区明确；洁污、内外、隔离与非隔离流线清楚， 避免或减少交叉感染。 ② 医疗用房安排卫生条件好的地段；病房楼应有最佳朝 向，住院部、手术室等房间环境安静。 ③ 交通组织便捷安全；出入口不少于二处，废弃物出入 口单设。门诊部、急诊部入口附近应设停车场。 ④注意传染病区、太平间、病理解剖室、焚毁炉的设置位 置。 ⑤职工住宅不得建在医院基地内。 ⑥充分利用环境布置庭院绿化和康复活动场地等设施。 ⑦应留有改、扩建余地。
住院部由出入院、住院病房及各科病房组成。病房有普内 科、普外科、儿科、妇科、产科、神经内科、神经外科、 泌尿科、皮肤科、消化科、肿瘤科、眼科、五官科、心血 管科等，还有传染科、整形外科病房，供需要住院治疗的 病人在此卧床诊断和治疗。此外，还有针对特殊人群或病 程设置的病房，如康复病房，以接待高级干部、外宾为主 的特优病房等。
急救中心的规划布点——应考虑交通方便，位置适中，起城市服 务半径（国内学者）认为4~6km较为理想，郊野以15分钟内救护 车或直升机能到达为原则。日本东京急救反应时间平均为4分40秒， 大阪为5分30秒，法国巴黎15分钟，北京急救中心16分钟。（国际 上用以衡量急救水平的重要标志）
急诊部分析
急诊部组成 诊查用房：包括急诊、
后勤部或称医疗辅助部门，如中心供应、营养厨房、中心 仓库、洗衣房、蒸汽站、中心供氧站、中心吸引、医疗器 械秀丽，汽车库、动物房、太平间、污水处理站、编配电 站、空调机房及其他设备用房等。有一些医院则将中心供

2、复廊式条形单元 两条内走廊，病室沿周边布置，辅助用房布置在中间。可以缩短护理距离，提
高效率，但同时增加交通面积。
综合医院建筑设计
四、各部门具体设计——住院部
护理单元的形态类型
3、单复廊式 单廊和复廊组合，使绝
大多数房间具有自然采光通 风，适合双护理单元的组合， 对于单护理单元楼层，可将 护士站部分设计成复廊形势 布置医辅用房，以提高效率。
3、清洁服务区：包括医生宿舍、职工食堂、幼儿园、营养厨房等，一般位于医 疗和生活区之间，便于双向服务，营养厨房应靠近住院部，或 直接设在住院部内。
4、污染服务区：包括洗衣、锅炉、冷冻机房、动物饲养、太平间等，应布置在 用地的边缘地带，其中锅炉房应靠近厨房和食堂，冷冻机房靠 近负荷中心，一般位于住院楼低下层。
综合医院建筑设计
四、各部门具体设计——专科诊室
门诊部 专科诊室 急诊部
住院部 中心手术部 中心检验部
综合医院建筑设计
四、各部门具体设计——专科诊室
1、内、外科
内科包括诊室、治疗室、隔离室，外科包括诊室、有菌、无菌换药处置室、 手术室等。
综合医院建筑设计
四、各部门具体设计——专科诊室
2、儿科
各部门的功能关系
医院分为医疗、后勤、管理三大部门。 医疗部分门诊在前，住院在后，医技介于 两者之间，其中药房、检验、功能检查、放射、 核医学等应靠近门诊布置，手术、分娩、中心 供应等应适当靠近住院部。
综合医院建筑设计
二、医院的功能结构
管理
医疗
后勤
综合医院建筑设计
三、医院建筑的总体规划与设计
综合医院建筑概述 医院的功能结构 医院建筑的总体规划与设计 各部门具体设计 医院建筑形象塑造
综合医院建筑设计

• 医院第一时间组织参与全球抗疫，发挥XXXX及中大医 院 重症医学、影像医学、公共卫生、疾病控制等高峰学科 优势，通过视频交流，分享XXXX、中大医院、江苏省 及 中国经验。先后与意大利、西班牙、英国、美国、黎巴 嫩、希腊、巴基斯坦、伊朗、加拿大等诸多国家和地区的 医疗同行、政府官员，分享中国抗疫经验。并将抗疫经验 总结成论文，发表在国际重要医学期刊，并被国际顶级期 刊引用，为世界抗疫提供了中大智慧和中国力量。
项目建设分两期实施: 一期建设内容：门诊部、急诊急救 中心、1500床住院部、医技科室、 感染楼、行政管理、保障系统用房、 院内生活用房、地下停车库等。 二期建设内容：科研、教学、实验、 医药科研成果转化平台、1000床 （含200床国际医院）等。
南京
设计理念 XXXX
本案设计提炼于南京城以及XXXX最为标注性的文脉要素——树
1 优化阶段ICU在一级流程上做了调整，靠近
急诊部和DSA，与手术中心垂直联系
2 ICU治疗任务明确，分为内科ICU与外科
ICU,其他专科ICU移至相应护理单元
3 进一步确定了ICU内部功能，包括污物收
集、医生区和护理区分离等
重点科室二级流程优化
重症监护室ICU优化措施 • 院区内位置的调整优化，与全院其
医院绿色设计报告
在设计说明中增加绿色医 院设计专篇，通过计算等 科学方法评估建筑能耗和 节能表现
一级流程布置原则： 门诊对外，位于北侧 服务于全院的医技位于中心位置 服务于住院的医技位于南侧
1 影像中心位于全院中心，方
便服务门急诊及住院患者
2 急诊急救区域完整，流线
合理。120急救中心位于西 北角。
造型和立面优化
简化立面元素，通过立面的合理设 计提升建筑主动节能表现，并通过 优化建筑造型，保证美观大方。

空间布局：合理规 划，保证医疗流程 的顺畅
色彩搭配：采用柔 和、温馨的色彩， 营造舒适、放松的 氛围
照明设计：采用自 然光和人工光相结 合的方式，保证光 线充足、柔和
隔音处理：采用隔 音材料和隔音设计 ，保证医疗环境的 安静和私密性
医院建筑设计的案例分析
国内医院建筑设计案例
北京协和医院：古典与现代相结合，注重功能性和舒适性 上海瑞金医院：注重环保和节能，采用绿色建筑技术 广州中山大学附属第一医院：注重人性化设计，提供良好的就医环境 成都华西医院：注重地域特色和文化传承，融入四川地域文化元素
概念设计：提出设计方案， 包括建筑风格、布局、功能 分区等
需求分析：了解医院功能需 求、规模、地理位置等
施工图设计：绘制施工图纸， 包括建筑、结构、给排水、 电气等
施工阶段：按照设计方案进 行施工，确保工程质量和进
度
竣工验收：对完工的建筑进 行验收，确保符合设计要求
和使用要求
医院建筑设计的要点
医疗功能流线设计
国际医院建筑设计案例
案例名称：梅奥诊所
设计特点：注重患者体验，提供舒适的医 疗环境
案例名称：约翰霍普金斯医院
设计特点：注重医疗效率，采用先进的医 疗技术和设备
案例名称：新加坡国立大学医院
设计特点：注重环保和可持续性，采用绿 色建筑技术和材料
优秀医院建筑设计的评价标准
功能性：满足医疗功能需求，如门诊、病房、手术室等
舒适性：提供良好的室内环境，如采光、通风、温度等
安全性：确保建筑结构的稳定性，如抗震、防火等
美观性：具有独特的建筑风格和艺术价值，如造型、色彩、 材质等
环保性：采用环保材料和节能技术，如太阳能、雨水收集 等
智能化：运用现代科技手段，如智能监控、智能导航等
