下载文档原格式
GB 18242―2008前言本标准5.3.8.1为强制性的，其余为推荐性的。
本标准与EN13707―2004《柔性防水卷材—屋面防水用增强沥青卷材—定义和要求》一致性程度为非等效。
本标准代替GB18242―2000《弹性体改性沥青防水卷材》。
本标准与GB18242—2000相比，主要变化如下：—胎基中增列了玻纤增强聚酯毡（2000版的3.1.1；本版的3.1.1）；—增列了5mm厚度的产品，删除了2mm厚度的产品（2000版的3.2.2；本版的3.2）；—修改了产品的用途提示（2000版的3.4；本版的3.4）；—用单位面积质量代替卷重（2000版的4.1；本版的4.1）；—增列了原材料要求（本版的第4章）；—材料性能增加了次高峰拉力、第二峰时延伸率、浸水后质量增加。
热老化、渗油性、接缝剥离强度、钉杆撕裂强度、矿物粒料粘附性、卷材下表面沥青涂盖层厚度（2000版的表3；本版的表2）；—调整了拉力，删除了撕裂强度（2000版的表3；本版的表2）；—对试验方法进行了修订，按GB/T328―2007进行试验（2000版的第5章；本版的第6章）；—出厂检验项目进行了修订，型式检验周期进行了修改（2000版的6.1；本版的7.1）。
本标准由中国建筑材料联合会提出。
本标准由全国轻质与装饰装修建筑材料标准化技术委员会（SAC/TC195）归口。
本标准负责起草单位：中国建筑防水材料工业协会、建筑材料工业技术监督研究中心、中国化学建筑材料公司苏州防水材料研究设计所。
本标准参加起草单位：北京东方雨虹防水技术股份有限公司、徐州卧牛山新型防水材料有限公司、盘锦禹王防水建建材集团有限公司、颐中（青岛）化学建材有限公司、威达（江苏）建筑材料有限公司、索普瑞玛（上海）建材贸易有限公司、保定市北方防水工程公司、温州长城防水材料厂、东营大明防水有限责任公司、大连细扬防水工程集团有限公司、杰斯曼（上海）无纺布有限公司、吴江市月星防水材料有限公司、常熟市三恒建材有限责任公司、上海台安工程实业有限公司、扬州志高建筑防水材料有限公司、广东科顺化工实业有限公司、上海建筑防水材料（集团）公司、淮坊市宏源防水材料有限公司、淮坊市宇虹防水材料集团有限公司、淮坊市晨鸣新型防水材料有限公司、盘锦大禹防水建材有限公司、苏州力星防水材料有限公司、湖北永阳防水材料股份有限公司、唐山德生防水材料有限公司、科德宝宝利得（上海）贸易有限公司、陕西昌炎置业有限公司、宁波市鄞州劲松防水材料厂、新乡日月防水技术有限公司。
SBS防水卷材弹性体SBS防水卷材玉海牌SBS防水卷材郑州SBS防水卷材价格玉海牌弹性体（SBS）改性沥青防水卷材是以聚脂无纺布或玻纤毡为胎基，苯乙烯一丁二烯一苯乙烯(SBS)热塑性弹性体作为改性剂，表面覆以聚乙烯膜、铝箔膜、砂粒、彩沙、页岩片所制成的建筑防水卷材。
在生产中SBS被彻底分散成强化网状结构、赋予改性沥青防水卷材优异的性能，且具纵横向拉力大、延伸率好、韧性强、耐低温、耐老化、耐紫外线、耐温差变化、自愈力粘合等优良性能,耐用年限可达25年以上。
二、产品特点* 抗拉强度高，延伸率大，能够适应基层伸缩或开裂变形的需要。
* 耐低温性能优异（可达-25℃）* 耐久性好，使用寿命长，可达30年。
* 适用于屋面、地下室、水池、水库、地铁等。
三、施工要求基层处理基层必须坚实平整、无酥松、起皮现象，表面不平整或起砂时必须及时处理，基层含水率在9%以下才能施工。
施工工法施工前基面涂刷基层处理剂，处理剂干固后再进行卷材的施工。
施工时把卷材摆正，点燃喷枪，均匀加热卷材和基层，待卷材表面出现熔融层，迅速推动卷材进行粘接，并将粘接面辊压平实。
在卷材还未完全冷却前，用抹刀将卷材边缘抹平封好。
四、注意事项* 冬季施工应根据当地温度条件选择不同等级的产品，施工前卷材应储存在4℃以上的地方，搬运及使用过程中禁止摔砸。
* 热熔施工时，涂刷的基层处理剂必须干燥4小时（以不粘脚为宜）以上方可进行卷材铺贴作业，施工现场应配置适量的灭火器材。
五、包装运输和贮存* 产品采用塑胶带或纸包装。
* 厚度：2mm～4mm 宽度：1.0m 长度：7.5m，10m，15m* 产品贮存过程中，应存放在通风阴凉处，卷材立放，且摆放不得超过两层，禁止接近火源。
* 运输中严防日晒雨淋，防止碰撞，保持包装完好无损。
* 在正常贮存、运输条件下，产品货架期为12个月，超过货架期可按本标准规定的项目进行检验，如结果符合要求仍可使用。
弹性体SBS改性沥青防水卷材，是采用SBS热塑性橡胶为沥青改性剂，经过专用机械搅拌研磨而成的弹性体防水卷材，具有高温不流淌、低温柔度好、耐水、耐腐蚀、耐疲劳、抗老化、延伸率大、韧性强等优点，并且施工操作简便，采用冷粘法施工或热熔法施工均可。
SBS防水卷材是高聚物改性沥青防水卷材吗
当我们谈及建筑工程中常用的防水卷材时，SBS防水卷材是一个不可或缺的材料。
那么，SBS防水卷材究竟是什么呢？它是否就是高聚物改性沥青防水卷材呢？让我们一起深入了解。
首先，SBS防水卷材的全称是丁苯橡胶热塑性弹性体（Styrene-Butadiene-Styrene热塑性橡胶）改性沥青防水卷材。
它是一种由改性沥青和SBS橡胶等材料制成的防水材料，具有较好的柔韧性和耐热性，能够有效防止建筑物在使用过程中受到水的侵害。
这种类型的防水卷材在建筑工程中应用广泛，不仅可以用于屋面、地下室、隧道等各种建筑的防水工程，还可以在工业厂房、地铁站、桥梁等场所得到有效应用。
由于其优越的防水性能和良好的耐候性，SBS防水卷材被广泛认可为一种高性能的防水材料。
与传统的沥青防水卷材相比，SBS防水卷材在材料结构上有所改进，通过加入SBS 橡胶等高分子材料，使得防水卷材具有更好的弹性和抗老化性能。
这样的设计使得SBS 防水卷材能够在不同的温度条件下保持较好的柔软性，从而更好地适应建筑物的变化和承载力。
在施工过程中，SBS防水卷材的安装也相对简便，可以通过热风焊接、火焰烧烤等方式将卷材与基层牢固连接，形成连续完整的防水层。
同时，SBS防水卷材本身重量轻、柔韧性好，便于搬运和铺设，提高了施工效率，减少了人力成本。
总的来说，SBS防水卷材是一种高聚物改性沥青防水卷材，是目前建筑工程中使用最为广泛的防水材料之一。
其优越的性能和方便的施工性使得其在各类建筑工程中得到广泛应用，对于保护建筑物免受水侵害具有重要意义。
希望通过本文的介绍，读者能对SBS防水卷材有更深入的了解。
1。

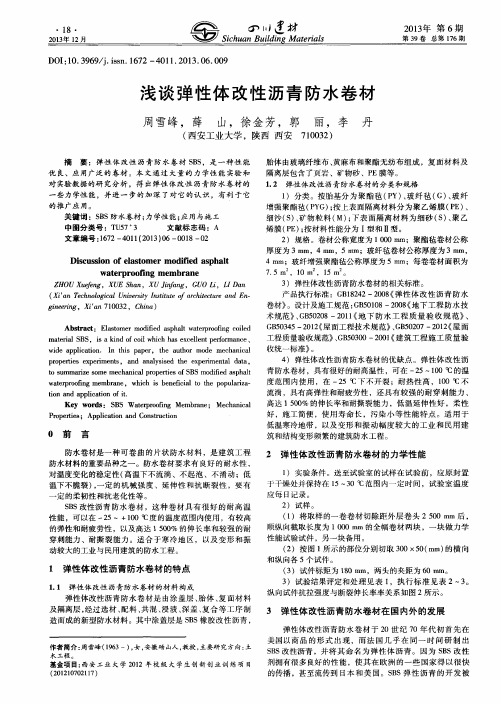

浅谈屋面弹性体（SBS）改性沥青防水卷材施工技术及管理要点摘要：本文简述屋面弹性体（SBS）改性沥青防水卷材施工技术及管理要点，屋面防水施工质量对后期建筑物的正常使用至关重要，所以对施工质量的要求较高，在正常的施工过程中，不仅要掌握熟练的施工技术，而且对于施工现场的管理不容忽视。
弹性体（SBS）改性沥青防水卷材的施工方法有热熔法、自粘法和冷粘法等，本文简单描述屋面弹性体（SBS）改性沥青防水卷材热熔法施工的施工工艺。
关键词：技术、管理、质量一、弹性体（SBS）改性沥青防水卷材简介弹性体（SBS）改性沥青防水卷材是以优质沥青添加苯乙烯一丁二烯一苯乙烯(SBS),热塑性,弹性体树脂作改性材料,经过特殊的工艺配制成高聚物改性沥青材料,中间设置增强胎体,外部覆盖多种表面材料而共同构成。
优异的耐低温性能,特别适合在寒冷地区使用。
具有良好的延伸性、耐候性、抗拉性及施工性能。
工业与民用建筑的屋面、地下室防水、防潮、冷库、饮水池、污水池、游泳池、地铁、隧道等构筑物的防水防腐。
弹性体（SBS）改性沥青防水卷材特别适用于低温寒冷地区和结构变形较大的建筑防水，具有较高的使用价值。
二、工程概况本工程采用钢筋混凝土框架结构，总建筑面积10114㎡，其中XXX厂房5857㎡，动力中心厂房4257㎡,抗震设防烈度7度。
屋面防水等级为一级，屋面防水采用弹性体（SBS）改性沥青防水卷材（4+3）厚。
屋面弹性体（SBS）改性沥青防水卷材施工工期15天。
三、弹性体（SBS）改性沥青防水卷材施工工艺及原理1、弹性体（SBS）改性沥青防水卷材施工工艺流程1）施工前的准备工作；2）基层清洁处理；3）涂刷基层处理剂（界面剂）；4）细部节点附加层粘贴卷材；5）弹出基准线；6）大面积卷材热熔粘贴；7）滚压排气并粘牢；8）搭接边粘贴并压实；9）立面收头固定卷材；10）密封处理；11）防水层保护。
2、弹性体（SBS）改性沥青防水卷材施工原理通过用火烤烧防水卷材，使防水卷材热熔而粘贴在混凝土基层上，防水卷材凭借自身材料的特殊防水性能，增强屋面的防水能力，延长屋面的使用寿命，增加房屋的使用价值，提高居住的舒适度。
二、产品用途
1、SBS弹性体改进沥青防水卷材广泛应用于各种工业与民用建筑屋面工程的防水及地下工程的防水、防潮、游泳池、消防水池等的构筑物防水；地铁、隧
SBS改性沥青防水卷材
2、
工程。
APP
三、弹性体(SBS)与塑性体(APP)改性沥青防水卷材区别
1.两种防水卷都是高聚物改性沥青防水卷材，但其改性剂不同：SBS防水卷材改性剂为SBS（苯乙烯-丁二烯-苯乙烯），SBS是一种热塑性丁苯橡胶;APP防水卷材改性剂是APP（无规聚丙烯）或聚烯烃类聚合物（APAO、APO等）作为改性剂改性。
2.两种卷材因改性剂的差别其施工范围也不同，SBS防水卷材可以在-25在+100℃度的温度范围内使用，有较高的弹性和耐疲劳性，尤其适用于低温寒冷地区和结构变形频繁的建筑防水工程。
而APP防水
卷材具有更高的耐老化、耐高温等性能，尤其适用于炎热地区的建筑防水施工，以及对耐热性能有特殊要求的防水施工。
四、SBS与APP性能指标对比。
SBS改性沥青防水卷材（I）代表-18℃，（II）代表-25℃，（PY）代表聚酯胎，（PE）代表聚乙烯膜，（3.4）代表厚度。
SBS弹性体改性沥青防水卷材系指以聚酯毡或玻纤毡为胎基、以苯乙烯—丁二烯—苯乙烯（SBS）共聚热塑性弹性体作为改性剂，两面覆以聚乙烯膜、细砂、粉料或矿物粒（片）料制成的改性沥青防水卷材。
SBS弹性体改性沥青防水卷材具有①优良的耐高温、低温性能，一年四季都都可适应；②可形成高强度防水层，并耐刺穿、耐硌伤、耐撕裂、耐疲劳；③优良的延伸率和较高的承受基层裂缝能力，具有弥合裂缝的自愈力；④在低温下仍保持优良的性能，即使在寒冷气候时，也可施工；⑤可热熔搭接，接缝密封可靠。
SBS 改性沥青防水卷材的施工方法有两种。
1)热溶铺贴法(1)采用热溶铺贴法可以降低防水层的工程造价，既省粘合剂用量亦可避免防水层空鼓现象产生；(2)基层处理为水泥砂浆找平层，要求坚实、平整、光泽、无起鼓现象。
基层必须干燥。
含水率要求在9%以下；(3)在干燥的基层上涂刷SBS 改性沥青防水卷材冷底油，要求涂刷均匀一次涂好，干燥6h(根据气温而定，以不粘脚为好)；(4)先把卷材按位置摆正，点燃喷灯(喷灯距卷材0.3 m 左右)，用喷灯加热卷材和基层，待卷材表面溶化后随即向前滚铺，加热要均匀，滚压时不要卷入空气和异物，要求压实、压平。
在卷材还未冷却前，用抹子把边封好，再用喷灯均匀细致地把缝封好，特别注意边缘和复杂部位，以防翘边；(5)双边做法施工工艺和单层做法的施工工艺基本相同，铺贴第二层应与第一层卷材按缝错开0.3 m左右(一般建筑做单层即可)；(6)安全防护:热溶施工要加强汽油的保管和喷灯的管理养护，预防火灾和工伤事故的发生。
2)冷粘法(1)基层处理和涂刷基层处理剂与热溶铺法相同；(2)涂刷基层粘合剂:有SBS 粘合剂橡胶沥青粘合剂、氯丁胶粘合剂，任选一种。
要求涂刮均匀一致，每平方单层用量0.5～0.7 kg ；(3)铺粘防水卷材工艺:先将卷材按位放正后留出10 cm 宽的搭茬，前面滚铺，后面滚压，要求铺粘密实、平整，注意不要卷入空气和异物，无皱折，无起鼓，接缝处应满涂粘合剂，干燥20 min 再用力压滚，使其粘贴结实牢固。

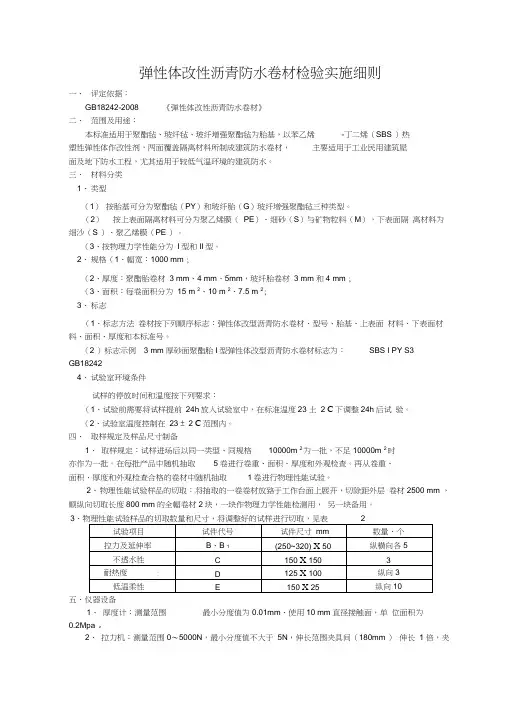

弹性体改性沥青防水卷材检验实施细则一、评定依据：GB18242-2008 《弹性体改性沥青防水卷材》二、范围及用途：本标准适用于聚酯毡、玻纤毡、玻纤增强聚酯毡为胎基，以苯乙烯-丁二烯（SBS ）热塑性弹性体作改性剂，两面覆盖隔离材料所制成建筑防水卷材，主要适用于工业民用建筑屋面及地下防水工程，尤其适用于较低气温环境的建筑防水。
三、材料分类1、类型（1）按胎基可分为聚酯毡（PY）和玻纤胎（G）玻纤增强聚酯毡三种类型。
（2）按上表面隔离材料可分为聚乙烯膜（PE）、细砂（S）与矿物粒料（M），下表面隔离材料为细沙（S ）、聚乙烯膜（PE ）。
（3、按物理力学性能分为I型和II型。
2、规格（1、幅宽：1000 mm ;（2、厚度：聚酯胎卷材 3 mm、4 mm、5mm，玻纤胎卷材 3 mm 和4 mm ;（3、面积：每卷面积分为15 m 2、10 m 2、7.5 m 2;3、标志（1、标志方法卷材按下列顺序标志：弹性体改型沥青防水卷材、型号、胎基、上表面材料、下表面材料、面积、厚度和本标准号。
（2 ）标志示例 3 mm 厚砂面聚酯胎I型弹性体改型沥青防水卷材标志为：SBS I PY S3GB182424、试验室环境条件试样的停放时间和温度按下列要求：（1、试验前需要将试样提前24h放入试验室中，在标准温度23 土 2 C下调整24h后试验。
（2、试验室温度控制在23 ± 2 C范围内。
四、取样规定及样品尺寸制备1、取样规定：试样进场后以同一类型、同规格10000m 2为一批，不足10000m 2时亦作为一批。
在每批产品中随机抽取5卷进行卷重、面积、厚度和外观检查。
再从卷重、面积、厚度和外观检查合格的卷材中随机抽取1卷进行物理性能试验。
2、物理性能试验样品的切取：将抽取的一卷卷材放臵于工作台面上展开，切除距外层卷材2500 mm ，顺纵向切取长度800 mm 的全幅卷材2块，一块作物理力学性能检测用，另一块备用。

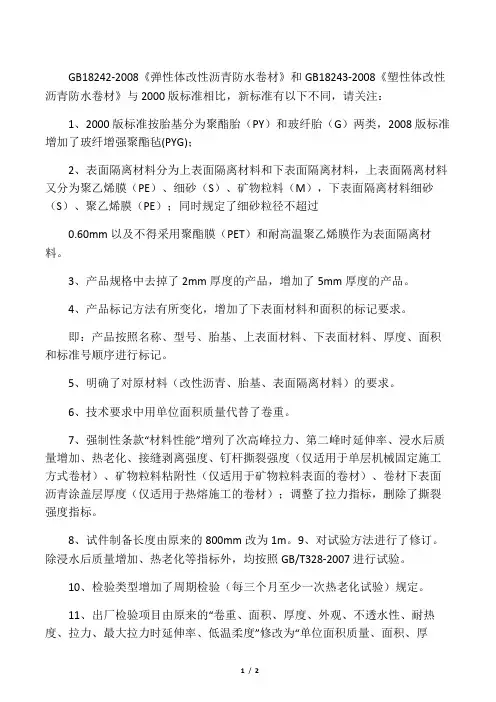

GB18242-2008《弹性体改性沥青防水卷材》和GB18243-2008《塑性体改性沥青防水卷材》与2000版标准相比，新标准有以下不同，请关注：1、2000版标准按胎基分为聚酯胎（PY）和玻纤胎（G）两类，2008版标准增加了玻纤增强聚酯毡(PYG)；2、表面隔离材料分为上表面隔离材料和下表面隔离材料，上表面隔离材料又分为聚乙烯膜（PE）、细砂（S）、矿物粒料（M），下表面隔离材料细砂（S）、聚乙烯膜（PE）；同时规定了细砂粒径不超过0.60mm以及不得采用聚酯膜（PET）和耐高温聚乙烯膜作为表面隔离材料。
3、产品规格中去掉了2mm厚度的产品，增加了5mm厚度的产品。
4、产品标记方法有所变化，增加了下表面材料和面积的标记要求。
即：产品按照名称、型号、胎基、上表面材料、下表面材料、厚度、面积和标准号顺序进行标记。
5、明确了对原材料（改性沥青、胎基、表面隔离材料）的要求。
6、技术要求中用单位面积质量代替了卷重。
7、强制性条款“材料性能”增列了次高峰拉力、第二峰时延伸率、浸水后质量增加、热老化、接缝剥离强度、钉杆撕裂强度（仅适用于单层机械固定施工方式卷材）、矿物粒料粘附性（仅适用于矿物粒料表面的卷材）、卷材下表面沥青涂盖层厚度（仅适用于热熔施工的卷材）；调整了拉力指标，删除了撕裂强度指标。
8、试件制备长度由原来的800mm改为1m。
9、对试验方法进行了修订。
除浸水后质量增加、热老化等指标外，均按照GB/T328-2007进行试验。
10、检验类型增加了周期检验（每三个月至少一次热老化试验）规定。
11、出厂检验项目由原来的“卷重、面积、厚度、外观、不透水性、耐热度、拉力、最大拉力时延伸率、低温柔度”修改为“单位面积质量、面积、厚度、外观、可溶物含量、不透水性、耐热性、低温柔性、拉力、延伸率、卷材下表面涂盖层厚度”。
12、对型式检验的周期进行了修改。
其中“正常生产时，每半年进行一次。
人工气候加速老化每两年进行一次”改为“正常生产时，每年进行一次”；“产品停产6个月后恢复生产时”改为“产品停产3个月以上恢复生产时”。
弹性体改性沥青防水卷材试验检测方案1 适用范围适用于以聚酯毡、玻纤毡、玻纤增强聚酯毡为胎基，以苯乙烯-丁二烯-苯乙烯（SBS）热塑性弹性体作石油沥青改性剂，两面覆以隔离材料所制成的防水卷材。
2 试验目的为了测定SBS防水卷材的拉力，不透水性，低温柔性、耐热性。
3 试验依据《弹性体改性沥青防水卷材》GB 18242-2008《建筑防水卷材试验方法第8部分：沥青防水卷材拉伸性能》GB/T328.8-2007《建筑防水卷材试验方法第10部分：沥青和高分子防水卷材不透水性》GB/T328.10-2007《建筑防水卷材试验方法第11部分：沥青防水卷材耐热度》GB/T328.11-2007《建筑防水卷材试验方法第14部分：沥青防水卷材低温柔性》GB/T328.14-20074 检验人员检验人员均为持证上岗人员。
5 试验设备微机控制电子万能试验机0~50kN）、电热鼓风恒温干燥箱、电动数显防水卷材不透水仪、低温试验箱、温度计、低温柔度试验仪DWR-Ⅱ级。
6 试验条件：温度（23±2）℃7 取样7.1同一类型、同一规格卷材10000m2为一批，不足10000m2也可作为一批。
8 试验方法和计算结果8.1拉力（试件为纵向×横向：250mm×320mm;纵横向各5个）8.1.1 试验步骤⑴工作是否正常，然后按“清力、清伸”键，仪表显示试验力“0”。
⑵将试件紧紧地夹在拉伸试验机的夹具中，注意试件长度方向的中线与试验机夹具中心在一条直线上。
夹具间距离200mm。
启动试验机，保持恒定速度（100±10）mm/min，直至试件破坏。
8.1.2 计算⑴记录最大的拉力⑵分别记录每个方向5个试件的拉力值，计算平均值。
拉力的平均值修约到5N。
8.1.3 判定拉力试验结果的平均值达到规定的指标时判为该项指标合格。
8.2 不透水性（试件为纵向×横向：150mm×150mm;数量：3个）8.2.1 试验步骤⑴试验在（23±5）℃进行，产生争议时，在（23±2）℃相对湿度（50±5）％进行。
弹性体改性沥青防水卷材简称“SBS卷材”，通常也称为SBS改性沥青防水卷材，是以聚酯毡或玻纤毡为胎基，苯乙烯-丁二烯-苯乙烯（SBS）热塑性弹性体作改性剂，两面覆以隔离材料所制成的建筑防水卷材，产品标记按以下程序进行：弹性体改性沥青防水卷材、型号、胎基、上表面材料、厚度和本标准号，例：3mm厚砂面聚酯胎I型弹性体改性沥青防水卷材，标记为SBS I PY S3 GB18242。
塑性体改性沥青防水卷材简称“APP卷材”，通常也称为APP改性沥青防水卷材，是以聚酯毡或玻纤毡为胎基，无规聚丙烯APP或聚烯烃类聚合物APAO、APO作改性剂，两面覆以隔离材料所制成的建筑防水卷材，产品标记按以下程序进行：塑性体改性沥青防水卷材、型号、胎基、上表面材料、厚度和本标准号，例：3mm 厚砂面聚酯胎I型塑性体改性沥青防水卷材，标记为APP I PY S3 GB18243。
沥青复合胎柔性防水卷材简称为“复合胎卷材”，以沥青为基料，以两种材料复合为胎体，细砂、矿物粒（片）料、聚酯膜、聚乙烯膜等为覆面材料，以浸涂、滚压工艺而制成的防水卷材，产品标记按以下程序进行：产品名称、品种代号、厚度、等级和标准编号顺序标记，例：3mm厚的合格品聚乙烯膜覆面涤棉无纺布-网格布复合胎柔性防水卷材标记为：NK-PE 3C JC/T690。
在这些防水卷材中，使用品牌效应最响的应是“SBS卷材”，也称SBS改性沥青防水卷材。
在防水工程中使用该牌子的比例最大，占全部防水材料的60.91%，用沥青复合胎柔性防水卷材施工的仅占3.04%。
目前，沥青复合胎柔性防水卷材使用的胎体是无纺布--网格布复合而成。
该胎体价格低廉、耐霉菌、耐水性、耐久性极差，生产的卷材易分层，其中无纺布一般用回收的废布制成，化纤成份极高，不易浸透，网格布是用国家淘汰的陶土坩埚生产线生产的高碱玻纤织成的，其沥青通常用废胶粉进行改性。
SBS、APP卷材与复合胎卷材相比有优良的耐久性、防霉性、耐低温（高温）性，其原材料价格SBS材料每吨1~1.3万元，而废胶粉每吨仅0.08~0.15万元。
弹性体改性沥青防水卷材与聚脲弹性防水卷材的比较研究引言：近年来，随着建筑行业的快速发展和人们对建筑质量和安全性的要求逐渐提高，防水材料的使用也越来越重要。
在防水材料中，弹性体改性沥青防水卷材和聚脲弹性防水卷材是两种常见的选择。
本文将对这两种防水卷材进行比较研究，旨在帮助读者了解它们各自的特点和适用场景。
一、弹性体改性沥青防水卷材弹性体改性沥青防水卷材是一种常用的建筑防水材料。
它是由沥青和高分子弹性体改性剂组成，并经过加热和混合而制成的。
其主要特点如下：1. 良好的弹性和柔韧性：弹性体改性沥青防水卷材具有较高的弹性和柔韧性，可以有效抵抗建筑物的变形和震动，并确保长期的防水性能。
2. 优异的耐候性：该材料具有较好的耐候性能，可以在阳光、雨水和气温变化等自然环境下长期使用而不受损。
3. 耐化学腐蚀性：弹性体改性沥青防水卷材对一般化学物质具有一定的抗腐蚀性，能够保护基层结构不受侵蚀。
4. 施工简便：相对于其他防水材料，弹性体改性沥青防水卷材的施工过程较为简单，能够提高工程进度和施工效率。
二、聚脲弹性防水卷材聚脲弹性防水卷材是由聚脲预聚体与其它辅助材料经过反应而制成的一种新型防水材料。
其主要特点如下：1. 极高的弹性和可塑性：聚脲弹性防水卷材具有非常高的弹性和可塑性，可以适应各种建筑结构的变形和变化，保持较长时间的防水性能。
2. 优秀的耐热性能：该材料具有较好的耐高温性能，能够在高温环境下长时间使用而不变质或变形。
3. 良好的抗渗性和耐化学腐蚀性：聚脲弹性防水卷材具有良好的抗渗性能和抗化学物质侵蚀能力，能够有效地保护建筑物的基层结构。
4. 施工方便快捷：聚脲弹性防水卷材的施工过程相对简单，能够快速完成，节省施工时间和成本。
三、比较研究在使用弹性体改性沥青防水卷材和聚脲弹性防水卷材时，需要根据建筑结构、使用环境和需求等因素进行选择。
以下是两种材料的比较研究：1. 抗压性能：弹性体改性沥青防水卷材具有较好的抗压能力，能够承受一定的荷载；而聚脲弹性防水卷材的抗压性能相较较弱。
弹性体改性沥青防水卷材检验实施细则一、评定依据：GB18242-2008 《弹性体改性沥青防水卷材》二、范围及用途：本标准适用于聚酯毡、玻纤毡、玻纤增强聚酯毡为胎基，以苯乙烯-丁二烯（SBS）热塑性弹性体作改性剂，两面覆盖隔离材料所制成建筑防水卷材，主要适用于工业民用建筑屋面及地下防水工程，尤其适用于较低气温环境的建筑防水。
三、材料分类1、类型（1）按胎基可分为聚酯毡（PY）和玻纤胎（G）玻纤增强聚酯毡三种类型。
（2）按上表面隔离材料可分为聚乙烯膜（PE）、细砂（S）与矿物粒料（M），下表面隔离材料为细沙（S）、聚乙烯膜（PE）。
（3）按物理力学性能分为I型和II型。
2、规格（1）幅宽：1000 mm；（2）厚度：聚酯胎卷材3 mm、4 mm、5mm，玻纤胎卷材3 mm和4 mm；（3）面积：每卷面积分为15 m2、10 m2、7.5 m2；3、标志（1）标志方法卷材按下列顺序标志：弹性体改型沥青防水卷材、型号、胎基、上表面材料、下表面材料、面积、厚度和本标准号。
（2）标志示例 3 mm厚砂面聚酯胎I型弹性体改型沥青防水卷材标志为：SBS I PY S3 GB182424、试验室环境条件试样的停放时间和温度按下列要求：（1）试验前需要将试样提前24h放入试验室中，在标准温度23土2℃下调整24h后试验。
（2）试验室温度控制在23±2℃范围内。
四、取样规定及样品尺寸制备1、取样规定：试样进场后以同一类型、同规格10000m2为一批，不足10000m2时亦作为一批。
在每批产品中随机抽取5卷进行卷重、面积、厚度和外观检查。
再从卷重、面积、厚度和外观检查合格的卷材中随机抽取1卷进行物理性能试验。
2、物理性能试验样品的切取：将抽取的一卷卷材放置于工作台面上展开，切除距外层卷材2500 mm，顺纵向切取长度800 mm的全幅卷材2块，一块作物理力学性能检测用，另一块备用。
1、厚度计：测量范围最小分度值为0.01mm、使用10 mm直径接触面，单位面积为0.2Mpa。
防水工程-弹性体改性沥青防水卷材施工工艺4.1 材料要求4.1.1 弹性体改性沥青防水卷材的物理性能应符合现行国家标准《弹性体改性沥青防水卷材》GB 18242的规定。
4.1.2 弹性体改性沥青防水卷材的外观质量应符合表4.1.2的规定。
表4.1.2 弹性体改性沥青防水卷材外观质量项目质量要求孔洞、缺边、裂口不允许边缘不整齐不超过10mm露胎、未浸透不允许撒布材料颗粒、颜色均匀每卷卷材的接头不超过1处，较短的一段不应小于1000mm，接头处应加长150mm4.1.3 防水辅助材料应符合下列要求：1 基层处理剂宜采用单组分水性材料，性能应符合现行行业标准《沥青基防水卷材用基层处理剂》JC/T 1069的规定；2 单组分基层处理剂应无毒、环保，与卷材材性相容，保管和使用时应避开火源、热源，现场不得兑加溶剂，即开即用；3 卷材的收头等处的密封可采用改性沥青密封膏。
4.1.4 弹性体改性沥青防水卷材应有产品出厂合格证和性能检测报告，进入施工现场应进行见证抽样复验，应符合下列规定：1 同一品种、型号和规格的卷材，大于1000卷抽取5卷，500卷～1000卷抽取4卷，100卷～499卷抽取3卷，小于100卷抽取2卷；2 应对受检的卷材进行规格尺寸和外观质量检查，全部指标达到标准规定时，即为合格。
当有一项指标不达标，允许在受检产品中另取相同数量卷材进行复检，全部达到标准规定为合格。
复检时仍有指标不合格，则判定该产品外观质量为不合格；3 在外观质量检验合格的卷材中，任取一卷做物理性能检验，当物理性能有一项指标不符合标准规定，应在受检产品中加倍取样进行该项复检，复检结果仍不合格，则判定该产品为不合格。
4.2 主要机具4.2.1 清理基层施工应配备铁锹、扫帚、墩布、手锤、钢凿、油开刀、吹尘器等。
4.2.2 铺贴卷材施工应配备剪刀、弹线盒、卷尺、刮板、滚刷、毛刷、压辊、铁抹子等。
4.2.3 热熔施工应配备汽油喷灯、火焰喷枪、单头专用封边机等。
弹性体改性沥青防水卷材标准弹性体改性沥青防水卷材是一种应用广泛的建筑材料，具有良好的防水性能和耐久性，被广泛应用于屋顶、地下室、隧道等建筑结构的防水工程中。
为了保证弹性体改性沥青防水卷材的质量和使用效果，制定了一系列的标准和规范，以确保其在施工和使用过程中能够达到预期的防水效果。
首先，弹性体改性沥青防水卷材的材料应符合国家相关标准，包括聚酯胎、玻璃纤维增强材料、改性沥青、胶粘剂等。
这些材料的选用应符合国家标准和行业规范，以保证产品的质量和性能。
其次，弹性体改性沥青防水卷材的生产工艺应符合相关标准要求，包括材料的预处理、涂布工艺、烘干工艺等。
生产工艺的合理性和稳定性对产品的质量和性能有着重要的影响，因此需要严格按照标准要求进行生产。
此外，弹性体改性沥青防水卷材的质量控制应符合国家标准和行业规范，包括产品的外观质量、尺寸偏差、拉伸性能、撕裂强度、耐老化性能等指标。
只有通过严格的质量控制，才能保证产品的质量稳定和可靠性。
另外，弹性体改性沥青防水卷材的施工和使用应符合相关标准要求，包括基层处理、卷材铺设、卷材接缝处理、卷材与构造物连接处处理等。
施工和使用环节的规范性对产品的使用效果有着重要的影响，需要严格按照标准要求进行操作。
最后，弹性体改性沥青防水卷材的检测和评定应符合国家标准和行业规范，包括产品的抽样检验、定期检测、使用效果评定等。
只有通过科学的检测和评定，才能及时发现问题并加以解决，保证产品的质量和使用效果。
总之，弹性体改性沥青防水卷材标准的制定和执行，对于保证产品质量、施工质量和使用效果具有重要意义。
只有严格按照标准要求进行生产、施工和使用，才能保证弹性体改性沥青防水卷材的质量和可靠性，为建筑工程的防水工作提供保障。
弹性体改性沥青防水卷材
产品概述
SBS弹性体改性沥青防水卷材是以SBS(苯乙烯一丁二烯一苯乙烯)热塑性弹性体改性沥青为浸涂材料，以优质聚酯毡、玻纤毡、玻纤增强聚酯毡为胎基，以细砂、矿物粒料、PE膜、铝膜等为覆面材料，采用专用机械搅拌、研磨而成的弹性体改性沥青防水卷材
适用范围
●重点防水工程及工业与民用建筑的屋面、墙体、地下室、卫生间等建筑物的
防水防潮；
●桥梁、道路、停车场、游泳池、隧道、蓄水池等建筑物的防水；
●特别适用于结构变形频繁和寒冷地区的建筑物；管道、防腐层的保护及包管、
防潮。
产品特点
●不透水性强
●抗拉强度高，延伸率大，尺寸稳定性能好对基层收缩变形和开裂适应能力强。
●耐高低温性能好，SBS适用于较低气温环境的建筑防水，APP适用于较高气
温环境的建筑防水。
●耐穿刺、耐硌破、耐撕裂、耐腐蚀、耐霉变、耐候化性能好。
●施工方便，热熔法施工四季均可操作，接缝可靠。
分类及规格
●胎基分为聚酯毡（PY）、玻纤毡（G）、玻纤增强聚酯毡（PYG）。
●上表面隔离材料分为聚乙烯膜（PE）、细砂（S）、矿物粒料（M）。
●下表面隔离材料为细砂（S）、聚乙烯膜（PE）。
●按材料性能分为Ⅰ型和Ⅱ型。
卷材公称宽度为1000mm。
●聚酯毡卷材公称厚度为3mm，4mm，5mm。
●玻纤毡卷材公称厚度为3mm，4mm。
●玻纤增强聚酯毡卷材公称厚度为5mm。
●每卷卷材公称面积为7.5平方，10平方，15平方。
SBS执行标准GB18242-2008
序号项目
I II
PY G PY G PYG
1
可溶物含量
（g/m²）≥3mm 2100 * 4mm 2900 * 5mm 3500
试验现象*
胎基不
燃
* 胎基不燃*
2 耐热性℃90 105 ≤ 2
试验现象无流淌、滴落
3 低温柔度℃-20 -25
无裂纹
4 不透水性30min 0.3Mpa 0.2Mpa 0.3Mpa
5 拉力最大峰拉力
（N/50mm）≥
500 350 800 500 900 次高峰拉力
（N/50mm）≥
* * * * 800 试验现象
拉伸过程中，试件中部无沥青涂盖层开裂或与
基层分离现象
6延伸
率
最大峰时延伸
率% ≥
30
*
40
*
* 第二峰时延伸
率% ≥
* * 15
7 渗油
性
张数≤2
施工方法
熔法、冷粘法及冷热结合法
●卷材既可单独采用热熔法或冷粘法施工，也可采用冷热结合法即大面积用冷
粘法，搭接缝部位用热熔的方法进行施工。
●热熔法：用火焰喷枪或喷灯烘烤卷材底面和基层表面，使卷材表面的沥青熔
化，边烘烤边向前滚铺卷材，随后用压辊滚压，使其与基层或卷材粘结牢固。
●冷粘法：先将胶粘剂均匀涂刷在防水基层和卷材上，稍加凉干后即可粘贴卷
材，随后用压辊滚压，把卷材下面的空气挤出，使卷材平整，紧密，牢固地粘贴在基层或卷材上。
施工机器及辅料
●清理防水基层的施工工具：铁锹、扫帚、吹尘器、手锤、钢凿等。
●卷材铺贴的施工工具：剪刀、卷尺、弹线盒、刮板、毛刷、压辊。
●专用热熔机具：单头或多头热熔喷枪或喷灯。
●辅料：基层处理剂、卷材胶粘剂、收口压条。
卷材铺贴
●施工前应将验收合格的基层清理干净，将棱角处的尘土吹净。
●涂刷基层处理剂要均匀一致，切勿反复涂刷。
●基层处理剂干燥后，首先按设计要求对屋面防水工程，地下防水工程需做附
加层的部位进行铺设附加层处理。
●确定卷材铺贴顺序和铺贴方向并在基层弹线，然后铺贴卷材，卷材不同部位
的粘贴按以下要求施工。
·屋面:卷材与基层点粘贴或条粘贴;屋面周边800mm应全粘贴;坡屋面粘贴面积在70%以上卷材与卷材间100%全粘贴;
·地下室底板：卷材与基层可全粘、点粘、条粘或空铺，但卷材与卷材之间必须全粘贴;
·地下室立墙：卷材与基层和卷材与卷材之间均应全粘贴;
·附加层：一般部位全粘贴，变形缝处允许空铺。
●铺贴顺序为先高跨，后低跨;同等高度，先远后近;同一平面，从低处开始铺
贴。
●屋面铺贴方向：
·坡度<3%平行于屋脊方向铺贴。
·坡度3%~15%平行或垂直于屋脊方向铺贴。
·坡度>15%或受振动时宜垂直于屋脊方向铺贴。
·平行于屋脊搭接缝顺流水方向，垂直于屋脊时接缝应顺主导风向铺贴。
卷材搭接施工方法
●长边搭接：卷材纵向搭接宽度应≥80mm，必须仔细操作，涂刷胶粘剂要均
匀，不得漏涂。
冷粘法卷材边部应有多余的胶粘剂挤出。
热熔法应在边部形成一道沥青条。
●短边搭接：卷材两端必须全部粘结。
搭接宽度应≥100mm，当用聚酯胎卷材
点粘或空铺时，两头部分必须全粘500mm以上;冷粘法：接缝处应有胶粘剂挤出。
热熔法：接缝处要有沥青条挤出。
●同一层相邻两幅卷材铺贴时，横向搭接边应错开1500mm以上，且上下两层
卷材禁止互相垂直铺贴。
●带页岩片卷材短边搭接时要去掉页岩层，方法是用火焰加热后用抹子刮掉页
岩部分。
也可以采用对接，方法是在接缝处下面垫300mm卷材条，卷材横向对接，接缝处用密封材料处理。
●卷材铺贴完毕后，必须对搭接部位，端部及卷材收头部位进行密封处理。
应
嵌填密封材料，封口胶或冷粘剂，然后抹平，使其形成明显的沥青条。
注意事项
●防水基面的质量
防水基面（找平层）必须坚硬、平整、干燥、清洁，不应有反砂，清除尖利物。
防水基面如有缺陷，应在做防水前修补好，必须涂刷基层处理剂。
防水基面不应有冰、雪或积水。
●施工质量
全粘接防止出现褶皱或空鼓；半粘接注意未粘接处要过下火，使卷材紧贴基面；空铺注意四周粘接，并加压载物。
热熔粘接，用火要适度，以卷材上表面不变黑为准，切忌慢火烘烤。
冬期施工选择卷材低温柔度比施工时气温低10℃产品，并将卷材贮存于0℃以上地方，使用之前搬入现场，搬运中防止扔摔。
贮存与运输
●贮存与运输时，不同类型、规格的产品应分别堆放,不应混杂。
贮存温度不应
高于50℃，立放贮存，高度不超过两层;。
●当用轮船或火车运输时，卷材必须立放，堆放高度不超过两层。
防止倾斜或
横压，必要时加盖毡布。
●在正常贮存、运输条件下，贮存期自生产日期起为一年。
