电力系统三相短路的编程计算

某某某

（学院， ）

摘要：在电力系统中，三相短路故障造成的危害是最大的，发生的几率也最高，故短路计算对电力系统的稳定运行具有十分重要的意义。作为电力系统三大计算之一，计算三相短路故障发生时的短路电流、各节点电压、各支路电流是短路计算的基本内容。在电力系统短路电流的工程计算中，由于快速继电保护的应用，最重要的是计算短路电流基频交流分量的初始值，即次暂态电流I。在给定电源电势时，实际上就是稳态交流电路的求解。本文基于教材例3-2应用MATLAB编程计算三相短路故障的电流电压情况，并于例3-3进行进一步的验证和完善。

关键词：三相短路；MATLAB

中图分类号：TM 713 文献标识码：A

0 引言

在电力系统的四种短路类型中，三相短路是其中最严重的，其短路电流可达数万安以至十几万安，随之产生的热效应和电动力效应将使电气设备遭受严重破坏。因此，计算短路电流的主要应用目的是电力系统设计中的电气设备选择，短路计算已成为电力系统运行分析、设计计算的重要环节。实际电力系统短路电流交流分量初始值的计算，小型系统可以手算，而对于结构复杂的大型系统，短路电流计算量较大，用计算机进行辅助计算成为大势所趋。

1 解析法求三相短路电流

1.1 参数说明

(1) 为了元件参数标幺值计算方便，取基准容量BS为AMV60，可设任意值，但必须唯一值参与计算。

(2) 取基准电压BU为平均额定电压AVU,基于例3-2中系统的额定电压等级有kv10、kv110，平均额定电压分别为kv115、kv5.10，平均额定电压与线路额定电压相差5%，为简化计算，故取平均额定电压。

(3) I为次暂态短路电流有效值，短路电流周期分量的初值等于时间0t时的有效值。满足产生最大短路电流的三个条件下的最大次暂态短路电流作为计算依据。

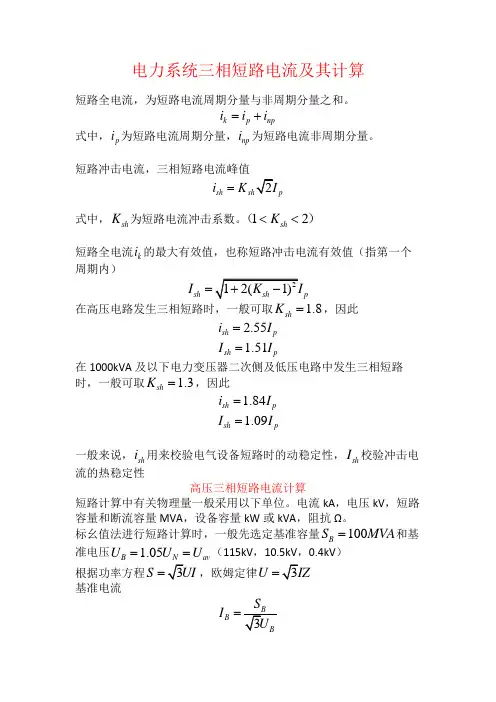

电力系统三相短路电流及其计算

短路全电流，为短路电流周期分量与非周期分量之和。

kpnpiii

式中，pi为短路电流周期分量，npi为短路电流非周期分量。

短路冲击电流，三相短路电流峰值

2shshpiKI

式中，shK为短路电流冲击系数。12shK（）

短路全电流ki的最大有效值，也称短路冲击电流有效值（指第一个周期内）

212(1)shshpIKI

在高压电路发生三相短路时，一般可取1.8shK，因此

2.55shpiI

1.51shpII

在1000kVA及以下电力变压器二次侧及低压电路中发生三相短路时，一般可取1.3shK，因此

1.84shpiI

1.09shpII

一般来说，shi用来校验电气设备短路时的动稳定性，shI校验冲击电流的热稳定性

高压三相短路电流计算

短路计算中有关物理量一般采用以下单位。电流kA，电压kV，短路容量和断流容量MVA，设备容量kW或kVA，阻抗Ω。

标幺值法进行短路计算时，一般先选定基准容量100BSMVA和基准电压1.05BNavUUU（115kV，10.5kV，0.4kV）

根据功率方程3SUI，欧姆定律3UIZ

基准电流

3BBBSIU

基准电抗

23BBBBBUUXSI

系统电源阻抗（电力系统的电抗）标幺值

22*//BBBsSBKBKUUSXXXSSS

KS为母线Ⅰ上的短路容量（电力系统变电所高压馈电线出口处的短路容量，一般由供电部门提供）

电力变压器的电抗标幺值

22*%%//100100KBBKBTTBTBTUUUUSXXXSSS

TS为配电变压器的额定容量（MVA）

电力线路的电抗标幺值

架空线路2*002//BBWWBBBUSXXXXlXlSU

电缆线路2*222200002//BBCCBBBUSZXXrxlrxlSU

（注：一般高压短路回路的总电阻值R∑远小于总电抗X∑的1/3，计算中可不计高压元件有效电阻）
