1 前 言.

系统概述

本课题主若是为了配合某一小区生活供水方案的技术改造而进行的。该小区原方案是楼顶高水位水箱供水。依照该小区改造要求，该小区要求投资少，节约能源，水质不遭二次污染，或遭二次污染少。

众所周知，随着城镇人口的不断增加，楼房愈来愈高，如何利用有效的水源保证高层建筑的正常供水已是迫在眉睫。传统的方式是利用高层水塔或高位水箱，但高层水塔占地面积大，建筑费用高，塔内污物不易清理，故此刻发达国家早已淘汰。高位水箱一样建于楼顶，它虽幸免了水塔占地面积大等问题，但又人为地增加了楼房的重量，使建筑设计及楼房造价提高，亦是不可多用的方案。人们对水的利用要求也愈来愈高，不仅对水的质量有了必然的要求，而且对水的压力、流量也有了更高的要求。但由于供水系统的宠大性、高程和距离产生的压差性、水阻变异性等诸多不确信因素，致使供水压力、流量等技术参数在用水顶峰和低峰转变较大，若是在供水系统中仍采纳过去的供水方式供水，就常可能显现顶峰期供水结尾压力不足、乃至高层用户无水，低峰期管网静水压力不足、低峰期管网静水压力过大而致使一些老化的管网崩裂漏水问题。

目前，工业和生活供水系统普遍采纳恒压供水方式。这种供水方式克服了传统供水系统占地面积大、水质易污染、基建投资多的缺点，且技术先进、水压恒定、操作方便、运行靠得住。随着微电子技术和电力电子技术的飞速进展，变频器的靠得住性不断提高，价钱又趋于低廉，许多泵类负载越多地由传统的固定转速拖动改成变频调速拖动。多数供水系统是以知足用户所需流量为操纵目标的，最近几年来，愈来愈普遍地采纳了变频调速的恒压供水系统。采纳变频调速操纵的优势：

1）压力、流量、水位等容易操纵；

2）可节约由阀门引发的管阻损失；

3）便于和上位微机联接；

4）容易实现反复多次的起动和停止。

变频恒压供水系统研究的意义

一样给水管网中的水压(自来水厂的一次供水压力)已很难知足用户的用水需求，除建筑低层可由市政管网直接供水外，其余高层用户或大型用水单位(如高校，企业)均须加压供水目前经常使用的加压方案，不管是水塔、高位水箱、仍是气压罐，都必需由水泵以高出用户实际所需水压的压力进行“提升”，从而造成能源的浪费。采纳水塔或高位水箱式供水.用户管网水压较稳固，具有必然的蓄水能力。但水塔(或水箱)的存在，增加了建筑物结构的繁重和建筑造价，同时造成了水质的二次污染，且高层最不利配水点水压不能知足用户需要。气压式供水实际上是把高位水箱移到了地面。它尽管可减少污染，并必然程度上排除“水锤”现象，但气压罐的有效容积有限，水泵电机启停十分频繁，管网压力波动较大;气压罐为钢制压力容器，还需利用胶囊隔膜或补气装置，运营费用高，潜在费用较高。

变频恒压供水系统以管网水压(或用户用水流量)为设定参数，通过微机操纵变频器的输出频率从而自动调剂水泵电机的转速，实现管网水压的闭环调剂(PID),使供水系统自动恒稳于设定的压力值:即用水量增加时，频率升高，水泵转速加速，供水量相应增大:用水量减少时，频率降低，水泵转速减慢，供水量亦相应减小，如此就保证了供水效率用户对水压和水量的要求，同时达到了提高供水品质和供水效率的目的，“用多少水，供多少水”;采纳该设备不需建造高位水箱，水塔，水质无二次污染，是一种理想的现代化建筑供水设备。新型的变频恒压供水与传统的水箱和气压供水方式相较，不论是设备的投资额，运行的经济性，仍是系统的稳固性，靠得住性，节能成效、自动化程度等方面都具有无法比拟的优势，这些优越性引发了几乎所有供水设备厂家的高度重视，争相研制、开发这一新技术产品，最近几年，随着交流变频调速技术的成熟和普及，变频恒压供水系统以其技术之先进，取得了飞速的进展。目前该产品正向着高靠得住性、全数字化、多品种系列化的方向进展。追求高度智能化、系列标准化是以后供水设备适应城镇建设成片开发、网络供水调试和整体计划要求的必然趋势。

因此，研究变频恒压供水系统的意义在于提供一种经济、节能、稳固且高品质的供水方案。

本课题的研究内容及研究目标

本课题研究的要紧内容:研究变频恒压供水系统、自动进水系统和自动供水系统的软硬件设计和实现。硬件方面要紧研究多种芯片和外设的接口，包括:模数转换，数模转换，实不时钟，开关量输入，开关量输出。

本课题研究要求达到以下目标:

(1)实现24小时不中断变频恒压供水，供水压力可实时调整；

(2) 实时测量水管压力；

(3) 提供中文液晶显示。 本文提出的全自动变频供水装置是采纳了变频高速、微机闭环操纵系统。该装置实现了直接向管网供水，适应供水管网水量转变自动无级调变电机和水泵的转速，以调速由于无附加压力损失，因此是理想的高效调剂方式。它依照用水量的大小，自动实现单泵交替变频和多泵并联运行，保证各泵都在高效区工作。

系统的工作原理

其工作原理是：操纵器通过检测实际水压值，比较设定水压值和实际水压值的不同，按PID操纵规律运算后，输出操纵信号至变频器，变频器那么依照操纵器的输入信号调剂水泵电机的供电电压和频率。当用水量增加时，操纵器操纵变频器使电动机的电压和频率加大，水泵转速升高，出水量增加；当用水量减少时，操纵器操纵变频器使电动机的电压和频率降低，水泵转速下降，出水量减少。通过这种操纵方式，就能够够使自来水管道压力维持在设定值上。该系统具有结构简单，运行稳固，节约能源，同时也克服了传统操纵方式所具有的不足[1]。 2 单片机操纵器设计

如图2-1是一个典型的由8051单片机操纵的闭环调速恒压供水系统。系统由微机操纵器、交流变频调速器、水泵机组、供水管网和压力传感器等组成，操纵系统结构原理如图2-2所示。8051单片机在那个地址要紧起压力搜集、PID调剂器计算、功能判定处置、消防处置、逻辑切换、压力显示和声光报警等作用。

图2-1 供水系统组成原理

图2-2 供水操纵系统结构原理

系统要紧单元设计

系统单元设计要紧包括CPU单元、拨码盘接口电路、压力显示电路、反馈压力检测电路和相应的开关电路等。

(1) CPU大体单元设计。CPU大体单元要紧包括8051单片机、373锁存器、2732EPROM只读存储器、拨码盘接口（74LS240）、显示器接口（74LS273）和A/D、D/A转换器等，电路如图2-3所示。

依照图2-3所示的译码器接线可知：存储器EPROM地址范围是0000H~0FFFH；8421拨码盘接口（74LS240）地址是1000H；D/A转换器（0832）接口地址是2000H；设定压力显示接口（74LS273）地址是3000H；反馈压力显示接口（74LS273）地址是400CJ；A/D转换器（0809）通道地址是5000H~5907H。

图2-3 CPU大体单元连接电路

（2）拨码盘接口电路设计。该系统采纳两位8421BCD码拨码盘作为数字压力设定，设定范围为~（相当于水泵的扬程是0~99m）。电路接线如图2-4所示，系统工作时CPU能够通过接口电路74LS240将拨码盘的值读入内存。

读取程序如下：

MOV DPTR，#1000H ；DPTR指向拨码盘接口地址

MOVX A，@DPTR ；读取的BCD码值送A MOV 35， A ；A内容送35H单元

在该图接线中，拨码盘输出为两位BCD码反码，经74LS240反相后，恰好是BCD码的原玛。

图2-4

拨码盘接口电路

（3）压力显示电路。系统压力显示包括设定压力显示和反馈压力显示两种，各自采纳两位共阳极数码管（LA5012）显示器显示。系统工作时，CPU将待显示的压力BCD码通过输出接口（74LS273）送至BCD七段译码器74LS47后直接驱动LED，电路如图2-5所示。

图2-5 压力显示电路

设定和反馈压力BCD码若是别离寄存在内存46H和47H中，那么显示程序如下：

MOV DPTR， #3000H ；DPTR指向设定压力显示器接口地址 MOV A，46H ；紧缩式设定压力BCD码送A

MOVX @DPTR，A ；输出设定压力显示

MOV DPTR，#4000H ；DPTR指向反馈压力显示器接口地址

MOV A，47H ；紧缩式反馈压力BCD码送A

MOVX @DPTR，A ；输出反馈压力显示

（4）反馈压力检测电路。系统压力检测电路要紧由压力传感器（或压力变送器）、信号隔离器和0809A/D转换器等组成。加线性隔离的目的是避免系统的共模干扰侵入运算机，提高系统的靠得住性。压力检测电路如图2-6所示。反馈压力搜集程序如下：

MOV DPTR，#5000H ；DPTR指向0809通道0地址

MOVX @DPTR，A ；启动该通道A/D转换

UP： MOV A，P1 ；读转换状态EOC

JNB ，UP ；EOC≠1未转换完，等待

MOVX A，@DPTR ；转换完，读回压力值

MOV 48H，A ；结果存入48H中

图2-6 压力检测电路

（5）输出操纵电路。系统在运行中按图2-2所示的结构将压力设定值和反馈值进行比较后再按PID算法进行计算，其计算结果u(k)经0832D/A转换后变成模拟操纵电压信号，再通过线形隔离作用于交流变频调速器。交频调速器按其操纵信号u(t)的大小来调剂水泵的速度，以达到恒压的目的。输出操纵电路如图2-7所示。 CPU访问0832D/A转换器的输出操纵程序如下：

MOV DPTR， #2000H ；DPTR指向0832地址

MOV A，25H ；取操纵信号u(k)送A

MOVX @DPTR，A ；输出该操纵信号

图2-7 输出操纵电路原理

（6）开关电路设计。系统在自动方式下运行时，CPU将不断地通过和位查询缓冲水箱是不是有水。当缓冲水箱无水时，为避免电机空转，需要自动停机，同时通过发出无水指示。当缓冲水箱的水位达到上限水位时，变成高电平，系统会自行启动，恢复供水。当=“0”时，处于生活供水方式，系统通过闭环调速维持恒压供水。当检测到=“1”时，将自动进入消防状态，在消防期间CPU将使===“1”，三个固态继电器全数接通，接触器1C、2C和3C均吸合，大泵、小泵和消防泵全速工作。当自来水管网压力大于设定压力时，u(k)为负值，现在系统会自动停机，处于节能状态，同时发出满压指示。

合集下载

恒压供水的毕业设计

恒压供水的毕业设计

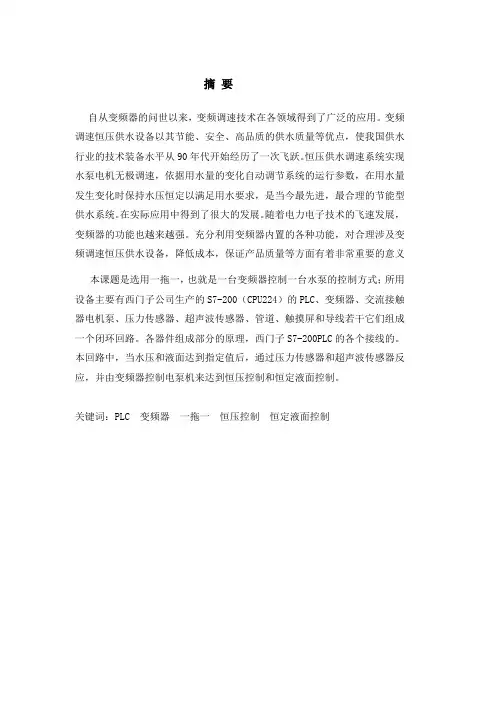

摘 要
