混凝土配合比设计书2024

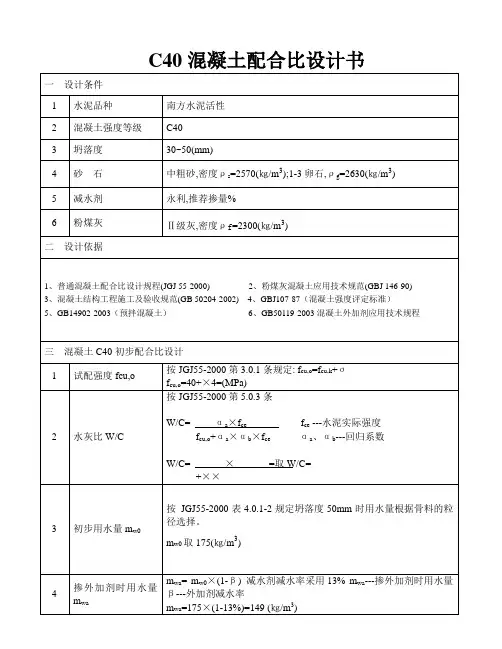

C40混凝土配合比设计书

一 设计条件

1 水泥品种 南方水泥活性

2 混凝土强度等级 C40

3 坍落度 30~50(mm)

4 砂 石 中粗砂,密度ρs=2570(㎏/m3);1-3卵石,ρg=2630(㎏/m3)

5 减水剂 永利,推荐掺量%

6 粉煤灰 Ⅱ级灰,密度ρf=2300(㎏/m3)

二 设计依据

1、普通混凝土配合比设计规程(JGJ 55-2000) 2、粉煤灰混凝土应用技术规范(GBJ 146-90)

3、混凝土结构工程施工及验收规范(GB 50204-2002) 4、GBJ107-87（混凝土强度评定标准）

5、GB14902-2003（预拌混凝土） 6、GB50119-2003混凝土外加剂应用技术规程

三 混凝土C40初步配合比设计

1 试配强度fcu,o 按JGJ55-2000第3.0.1条规定: fcu,o=fcu,k+σ

fcu,o=40+×4=(MPa)

2 水灰比W/C 按JGJ55-2000第5.0.3条

W/C= αa×fce fce ---水泥实际强度

fcu,o+αa×αb×fce αa、αb---回归系数

W/C= × =取W/C=

+××

3 初步用水量mw0 按 JGJ55-2000表4.0.1-2规定坍落度50mm时用水量根据骨料的粒径选择。

mw0取175(㎏/m3)

4 掺外加剂时用水量mwa mwa= mw0×(1-β) 减水剂减水率采用13% mwa---掺外加剂时用水量

β---外加剂减水率

mwa=175×(1-13%)=149 (㎏/m3) 5 水泥用量mca 按JGJ55-2000第5.0.6条 mca=mwa/(w/c)

mca=149/=391(㎏/m3)取360(㎏/m3)

6 掺粉煤灰后水泥用量mcf 按GBJ146-90附3-19、3-22式mcf=mca×(1-βc)

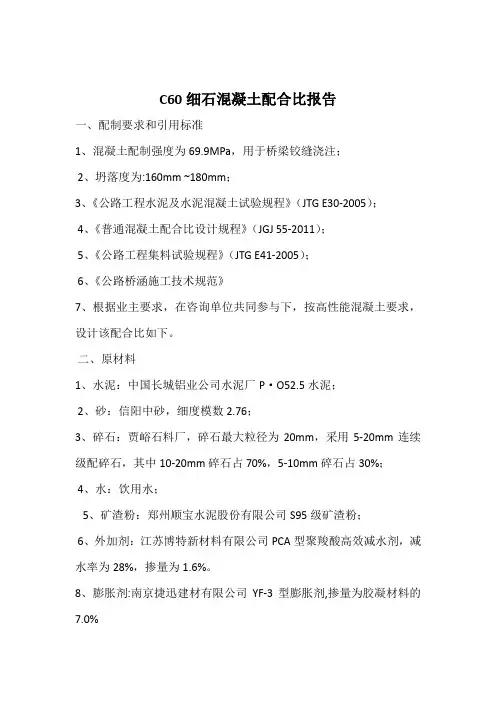

C60细石混凝土配合比报告

一、配制要求和引用标准

1、混凝土配制强度为69.9MPa，用于桥梁铰缝浇注；

2、坍落度为:160mm ~180mm；

3、《公路工程水泥及水泥混凝土试验规程》（JTG E30-2005）；

4、《普通混凝土配合比设计规程》（JGJ 55-2011）；

5、《公路工程集料试验规程》（JTG E41-2005）；

6、《公路桥涵施工技术规范》

7、根据业主要求，在咨询单位共同参与下，按高性能混凝土要求，设计该配合比如下。

二、原材料

1、水泥：中国长城铝业公司水泥厂P·O52.5水泥；

2、砂：信阳中砂，细度模数2.76；

3、碎石：贾峪石料厂，碎石最大粒径为20mm，采用5-20mm连续级配碎石，其中10-20mm碎石占70%，5-10mm碎石占30%；

4、水：饮用水；

5、矿渣粉：郑州顺宝水泥股份有限公司S95级矿渣粉；

6、外加剂：江苏博特新材料有限公司PCA型聚羧酸高效减水剂，减水率为28%，掺量为1.6%。

8、膨胀剂:南京捷迅建材有限公司YF-3型膨胀剂,掺量为胶凝材料的7.0% 三、计算初步配合比

1、计算混凝土配制强度值（fcu,o）

设计强度标准值fcu,k=60Mpa,保证率系数t=1.645,准差ó=6MPa fcu,o =fcu,k + 1.645×ó=60+1.645×6=69.9 (Mpa)

2、计算水胶比（W/（C+K））

W/（C+K）=aa.fce/ （fcu,o+ aa ab. fce）

式中 回归系数aa 为0.46，ab为0.07，fce根据水泥强度等级选为52.5MPa,fcu,o为混凝土配制强度值69.9 Mpa。

则:W/（C+K）=0.46×52.5/（69.9+0.46×0.07×52.5）=0.34 为了保证混凝土强度，根据经验采用W/(C+K)值为0.32。

混凝土配合比设计书

强度等级:C10水泥混凝土

编 制:

审 核:

检验单位: ***工程质量检测有限公司

**高速公路**段**标工地试验室

监理单位: ************有限责任公司

2 C10配合比设计书

一、设计要素

1、设计依据

（1）JGJ 55-2011《普通混凝土配合比设计规程》

（2）JTG/T F50-2011《公路桥涵施工技术规范》

（3）设计图纸

2、设计技术指标及要求

（1）设计强度等级C10，环境类别为Ⅰ类，环境作用等级为B级。

（2）设计坍落度180～220mm。

（3）水灰比≤0.55，最小胶凝材料用量300kg。

3、配合比使用的材料

（1）水泥：采用台泥（英德）水泥有限公司（台泥牌）P.O42.5水泥，经试验各指标符合GB175-2007规范要求。报告编号：**

（2）砂：采用肇庆市河苑土石方工程有限公司（西江）中砂，经试验各指标符合 JTG/T F50-2011 规范要求。报告编号：**

（3）碎石：采用清远清城区飞来峡白鹤汛石场有限公司5～25mm（掺配比例5-10mm:10-20mm=20%:80%）碎石，经试验各指标符合JTG/T

F50-2011规范要求。5-10mm报告编号：**、10-20mm报告编号：**

（4）外加剂：采用山西鹏程建筑科技有限公司聚羧酸高性能减水剂(缓凝型），经试验各指标符合GB 8076-2008规范要求。报告编号：**

（5）粉煤灰：采用台山电厂F类Ⅱ级粉煤灰(掺量20%)。

3 （6）水：自来水，经试验各指标符合JGJ 63-2006规范要求。报告编号：**

二、拟用工程部位

挡土墙垫层等。

1、确定基准配合比

（1）计算试配强度

0cuf，≥ kcuf，＋1.645σ

试 验 报 告

（30Mpa路面混凝土）

×××××××××试验室

×××××××××工地试验室

水泥混凝土组成设计报告

工程名称：×××××××××

设计标号：30Mpa

使用部位：混凝土路面

组成设计单位：×××××××××

设计计算者：

复 核 者：

技术负责人

C30路面混凝土配合比设计书

1、设计要求：

滦平县2018年贫困村道路改造提升路面用混凝土，要求混凝土强度标准值fr为4.5MPa，混凝土抗弯拉强度样本标准差S为0.5（n=10）混凝土由机械搅拌并振捣，采用小型机具施工，施工要求坍落度为10-40（mm）；试验室设计坍落度采取70-90（mm）。

2、组成材料：

水泥采用唐山宇峰水泥有限责任公司滦平分公司的普通硅酸盐水泥P.O42.5，实测28天抗折强度8.0MPa，水泥密度ρc=3100kg/m3;砂采用滦河中砂表观密度ρs=2701kg/m3，细度模数2.86;碎石采用滦平县西井沟碎石4.75-31.5（mm）,表观密度ρg=2792kg/m3，振实密度ρgh=1701kg/m3；水：自来水。

3、设计计算：

1）计算配制弯拉强度（fcu,n）

依照规范：该公路属于四级乡村道路，保证率系数t=0.29。变异系数中高，所以取Cy=0.15。

根据设计要求fr=4.5MPa:

fc=[fr/(1-1.04Cf)]+t.s=[4.5/（1-1.04×0.15）]+0.29×0.5=5.48

2）计算水灰比W/C。

抗弯拉强度水灰比。由所给资料:水泥实测抗折强度fs=8.0MPa。 计算得到的混凝抗弯拉强度fc=5.48MPa,粗集料为碎石: W/C=1.5684/(fc+1.0097-0.3595×fs)

=1.5684/(5.48+1.0097-0.359×8.0)=0.42耐久性校核。说凝土用于乡村公路路面，无机冰冻性要求，依据规范查表最大水灰比为0.48，按照强度计算水灰比结果符合耐久性要求，取水灰比W/C=0.42.灰水比C/W=2.38
